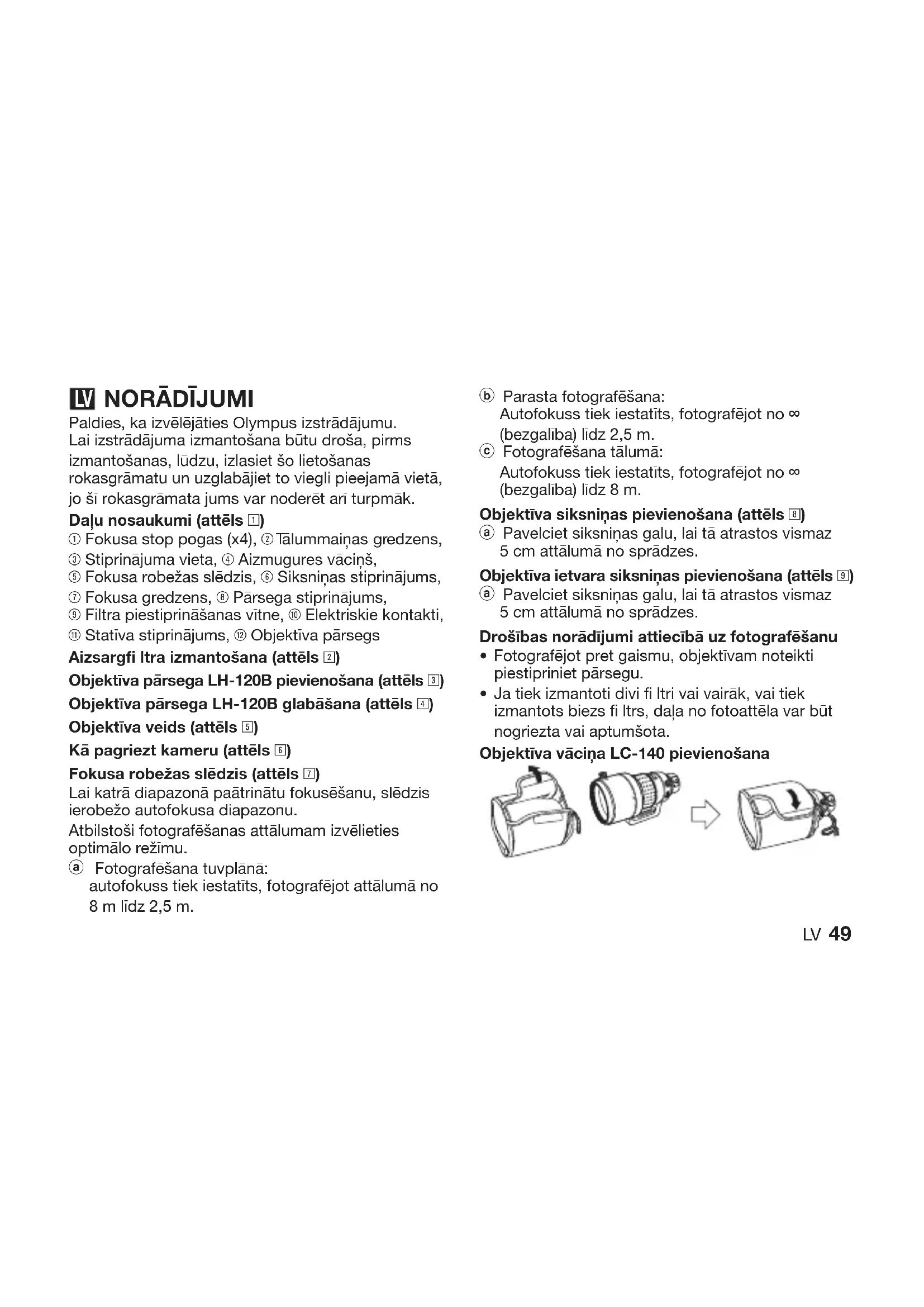

LIETOŠANAS INSTRUKCIJA ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Paldies, ka izvēlējāties Olympus izstrādājumu. Lai izstrādājuma izmantošana būtu droša, pirms izmantošanas, lūdzu, izlasiet šo lietošanas rokasgrāmatu un uzglabājiet to viegli pieejamā vietā, jo šī rokasgrāmata jums var noderēt arī turpmāk.

Daļu nosaukumi (attēls 1)

① Fokusa stop pogas (x4), ② Tālummainas gredzens,
③ Stiprinājuma vieta, ④ Aizmugures vācinš,
⑤ Fokusa robežas slēdzis, ⑥ Siksniņas stiprinājums,
⑦ Fokusa gredzens, ⑧ Pārsega stiprinājums,
⑨ Filtra piestiprināšanas vītne, ⑩ Elektriskie kontakti,
⑪ Statīva stiprinājums, ⑫ Objektīva pārsegs

Aizsargfi ltra izmantošana (attēls 2)

Objektīva pārsega LH-120B pievienošana (attēls 3)

Objektīva pārsega LH-120B glabāšana (attēls 4)

Objektīva veids (attēls 5)

Kā pagriezt kameru (attēls 6)

Fokusa robežas slēdzis (attēls 7)

Lai katrā diapazonā paātrinātu fokusēšanu, slēdzis ierobežo autofokusa diapazonu.

Atbilstoši fotografēšanas attālumam izvēlieties optimālo režīmu.

a Fotografēšana tuvplānā: autofokuss tiek iestatīts, fotografējot attālumā no 8 m līdz 2,5 m.

b Parasta fotografēšana: Autofokuss tiek iestatīts, fotografējot no ∞ (bezgalība) līdz 2,5 m.

© Fotografēšana tālumā: Autofokuss tiek iestatīts, fotografējot no ∞ (bezgalība) līdz 8 m.

Objektīva siksniņas pievienošana (attēls 8)

① Pavelciet siksniñas galu, lai tā atrastos vismaz 5 cm attālumā no sprādzes.

Objektīva ietvara siksnīnas pievienošana (attēls 9)

a Pavelciet siksniņas galu, lai tā atrastos vismaz 5 cm attālumā no sprādzes.

Drošības norādījumi attiecībā uz fotografēšanu

• Fotografējot pret gaismu, objektīvam noteikti piestipriniet pārsegu.
• Ja tiek izmantoti divi fi ltri vai vairāk, vai tiek izmantots biezs fi ltrs, daļa no fotoattēla var būt nogriezta vai aptumšota.

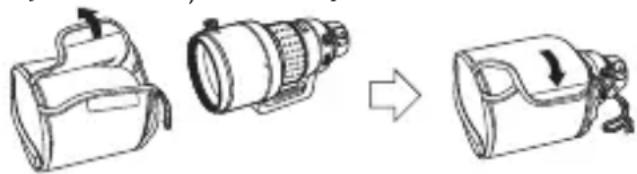

Objektīva vāciņa LC-140 pievienošana

• ED 90 mm – 250 mm f2,8 ir objektīvs ar augstu attēlveidošanas jaudu, kas izstrādāts speciāli lietošanai ar „Olympus“ „FOUR THIRDS“ digitālām spogulfotokamerām ar maināmu objektīvu.
• Putekļu un ūdens necaurlaidīga konstrukcija.
• Telefoto objektīvs ar maināmu fokusa attālumu atbilst 180 – 500 mm objektīvam 35 mm fotofi lminas fotokamerā.
• Augsta attēla kvalitāte, 12 grupu, 17 elementu f2,8 objektīvu sistēma, kurā ir iekļauti trīs ED elementi (stikla objektīvi ar sevišķi zemu dispersiju).
• Var izmantot kopā ar papildu aprīkojuma telepārveidotāju EC-14.
• Var izmantot kopā ar papildu aprīkojuma EX-25 pagarinājuma cilindru šādos apstāklos:

Fokusa attālums	Fotografēšanas diapazons	Palielinājums (Līdzvērtīgs 35 mm vērtībām, kas norādītas iekavās)
90 mm	no 47,7 cm- 53,5 cm	0,28x - 0,32x(0,56x - 0,64x)
150 mm	no 69,9 cm- 103,7 cm	0,17x - 0,24x(0,34x - 0,48x)
250 mm	no 107,1 cm- 264,3 cm	0,10x - 0,21x(0,20x - 0,42x)

Šos objektīvus nevar izmantot kopā ar Olympus Macro zibspuldzes sistēmu.

Galvenie tehniskie dati

Stiprinājums : „Four Thirds“ Fokusa attālums : 90 – 250 mm Maksimālais diafragmas atvērums : f2,8 Attēla lenkis : 14° – 5°

Objektīva veids : 17 elementi 12 grupās

Vairākslāņu pārklājums (īpašs viena slāņa pārklājums)

Varaviksnes kontrole : no f2,8 līdz f22

Fotografēšanas

diapazons : 2,5 m līdz Fokusa regulēšana : AF/MF pārslēgšana Svars : 3250 g Izmēri : maks. ∅ 123 mm x kopējais garums 276 mm

Objektīva pārsega

stiprinājums : vāciņš

Filtra piestiprināšanas

vītne diametrs : 105 mm

- Ražotājs ir tiesīgs mainīt izskatu un tehniskos datus bez brīdinājuma un saistībām.

Pircējiem Eiropā

Markējums „CE“ norāda, ka šis izstrādājums atbilst Eiropas Savienības drošības, veselības, vides un patērētāju aizsardzības prasībām. Izstrādājumi ar markējumu „CE“ ir paredzēti pārdošanai Eiropā.

Drošības norādījumi:

noteikti izlasiet turpmākos norādījumus.

Bridinajumi: drošības norādījumi

• Neskatieties uz sauli caur objektīvu. Tas var izraisīt redzes zaudējumu vai tās pasliktināšanos.
• Neatstājiet objektīvu ar neuzliktu vāciņu. Ja saules gaisma konvergēsies caur objektīvu, var izcelties ugunsgrēks.
• Nevērsiet fotokameras objektīvu tieši pret sauli. Saules gaisma konvergēsies objektīvā un fokusēsies fotokameras iekšpusē, tādējādi, iespējams, izraisot darbības traucējumus vai aizdegšanos.

Lietošanas drošības norādījumi

• Darbības temperatūras diapazons: no +40 °C līdz -10 °C.

• Nepakļaujiet krasām temperatūras izmaiņām.

• Nenovietojiet objektivu ar kontaktvirsmu uz leju.

• Nepiełaujiet pārāk lielu spiedienu.
• Nepieskarieties objektīvam.
• Nedrikst samitrināt.
• Nepieskarieties kontaktvirsmai.
• Nemetiet zemē.
• Nepakļaujiet organisko šķīdinātāju iedarbībai.
• Nepaklaujiet pārmērīga mitruma iedarbībai.
• Nepaklaujiet magnētiskā lauka iedarbībai.

Glabāšanas drošības norādījumi

• Uzlieciet objektīvam vāciņu, ja tas netiek izmantots.
• Objektīva tīrīšanai izmantojiet salveti vai mīkstu drānu.
• Neizmantojiet līdzekli pret insektiem.

Ja jums rodas jebkādas problēmas, vērsieties tuvākajā „Olympus“ apkopes centrā.

- Tehniskā palīdzība klientiem Eiropā Lūdzu, apmeklējiet mūsu mājas lapu http://www.olympus-europa.com vai zvaniet uz tālruņa NUMURU: tālr.: 00800 - 67 10 83 00 (bezmaksas) +49 180 5 - 67 10 83 vai +49 40 - 237 73 48 99 (maksas)
