| Toote tüüp | Teleobjektiivi suumobjektiiv |
| Kaubamärk | Olympus |
| Mudel | ZUIKO DIGITAL ED 90-250mm 1:2.8 |
| Kinnitus | Four Thirds |
| Fookuskaugus | 90 - 250 mm (ekvivalent 180 - 500 mm 35 mm formaadis) |
| Maksimaalne ava | f/2.8 |
| Minimaalne ava | f/22 |
| Optiline konstruktsioon | 17 läätse 12 rühmas, millest 3 ED läätse |
| Vaatenurk | 14° - 5° |
| Teravustamine | AF/MF lülitiga |
| Minimaalne teravustamiskaugus | 2,5 m (ilma pikendustoruta) |
| Filtri läbimõõt | 105 mm |
| Kaal | 3250 g |
| Mõõtmed (Läbimõõt × Pikkus) | ∅ 123 mm × 276 mm |
| Päikesekate kaasas | LH-120B (objektiivi kate) |
| Kaitse | Tolmu- ja veekindel |
| Ühilduvad tarvikud | Telekonverter EC-14, pikendustoru EX-25 |
| Teravustamiskauguse piirlüliti | Jah (ulatused: ∞-2,5 m, ∞-8 m, 8-2,5 m) |
| Töötemperatuur | -10°C kuni +40°C |
| Hooldus ja puhastamine | Puhastada pehme lapiga; mitte kasutada lahusteid; hoida koos kaanega |
| Ohutusmeetmed | Ärge vaadake päikest; vältige otseseid kiiri, mis võivad põhjustada tulekahju |
Korduma kippuvad küsimused - ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS
Kasutajate küsimused teemal ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Objektiiv PDF-formaadis tasuta! Leidke oma juhend ZUIKO DIGITAL ED 90250mm 1:2.8 - OLYMPUS ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ZUIKO DIGITAL ED 90250mm 1:2.8 kaubamärgi OLYMPUS.

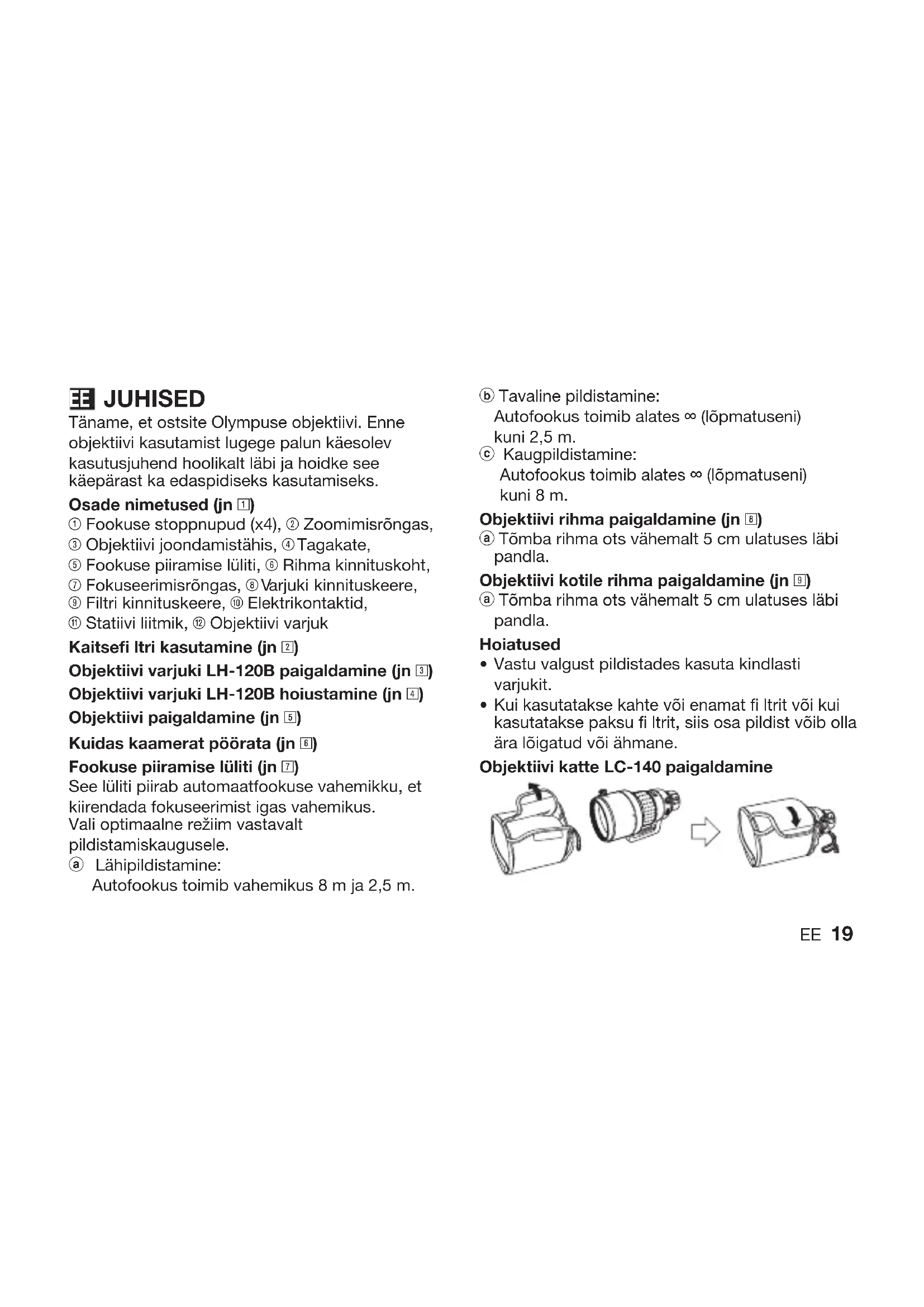

KASUTUSJUHEND ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS
Täname, et ostsite Olympuse objektiivi. Enne objektiivi kasutamist lugege palun käesolev kasutusjuhend hoolikalt läbi ja hoidke see käepärast ka edaspidiseks kasutamiseks.
Osade nimetused (jn 1)
① Fookuse stoppnupud (x4), ② Zoomimisrõngas,
③ Objektiivi joondamistähis, ④ Tagakate,
⑤ Fookuse piiramise lüliti, ⑥ Rihma kinnituskoht,
⑦ Fokuseerimisrõngas, ⑧ Varjuki kinnituskeere,
⑨ Filtri kinnituskeere, ⑩ Elektrikontaktid,
⑪ Statiivi liitmik, ⑫ Objektiivi varjuk
Kaitsefi Itri kasutamine (jn 2)
Objektiivi varjuki LH-120B paigaldamine (jn 3)
Objektiivi varjuki LH-120B hoiustamine (jn 4)
Kuidas kaamerat pöörata (jn 6)
Fookuse piiramise lüliti (jn 7)
See lüliti piirab automaatfookuse vahemikku, et kiirendada fokuseerimist igas vahemikus.
Vali optimaalne režiim vastavalt pildistamiskaugusele.
a Lähipildistamine:
Autofookus toimib vahemikus 8 m ja 2,5 m.
⑥ Tavaline pildistamine:
Autofookus toimib alates ∞ (lõpmatuseni) kuni 2,5 m.
© Kaugpildistamine:
Autofookus toimib alates ∞ (lõpmatuseni) kuni 8 m.
Objektiivi rihma paigaldamine (jn 8)
① Tõmba rihma ots vähemalt 5 cm ulatuses läbi pandla.
① Tõmba rihma ots vähemalt 5 cm ulatuses läbi pandla.
Hoiatused
- Vastu valgust pildistades kasuta kindlasti varjukit.
- Kui kasutatakse kahte või enamat fi ltrit või kui kasutatakse paksu fi ltrit, siis osa pildist võib olla ära lõigatud või ähmane.

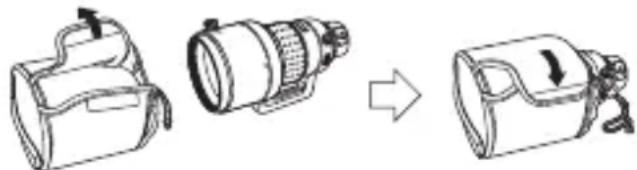

Objektiivi katte LC-140 paigaldamine
- ED 90 – 250 mm f2.8 on spetsiaalselt Olympus Four Thirds süsteemiga ühilduvate kaamerate jaoks loodud suurepärase reprodutseerimisvõimega objektiiv.
- Tolmu- ja pritsmekindel konstruktsioon.
- Zoomiga teleobjektiiv vastab 35 mm fi Imikaamera süsteemis 180 – 500 mm objektiivile.
- f2.8 objektiiv koosneb 12 gruppi paigutatud 17 elemendist, sh. kolm ED elementi (eriti madala hajutusega klaasläätsed).
• Võib kasutada koos EC-14 telekonverteriga. - Saab kasutada koos vaherõngaga EX-25 järgmistel tingimustel:
| Fookus-kaugus | Pildistamiskaugus Suurendusvõime (Ekvivalentsed 35 mm väärtused on näidatud sulgudes) |
| 90 mm 47,7 cm – 53,5 cm | (0,28x – 0,32x)(0,56x – 0,64x) |
| 150 mm 69,9 cm – 103,7 cm | 0,17x – 0,24x(0,34x – 0,48x) |
| 250 mm 107,1 cm – 264,3 cm | 0,10x – 0,21x(0,20x – 0,42x) |
Seda objektiivi ei saa kasutada koos Olympuse makrovälgu süsteemiga.
Peamised tehnilised andmed
Kinnitus : Four Tr
Fookuskaugus : 90 – 250 mm
Maksimaalne ava : f2.8
Pildinurk : 14^-5^
Objektiivi
läätsede rühmitus : 17 elementi 12 grupis Mitmekihiline vääristus (osaliselt ühekihiline kate)
Diafragma vahemik : f2.8 kuni f22
Pildistamiskaugus : 2,5 m kuni ∞ (lõpmatuseni)
Teravustamine : AF/MF valik
Kaal : 3250 g
Mõõtmed : Maksimaalne diameeter ∅ 123 mm x kogupikkus 276 mm
Objektiivi varjuki
kinnitus : Bajonett
Filtri kinnituskeerme
diameeter : 105 mm
- Tehnilised andmed võivad muutuda ilma tootjapoolse etteteatamiseta ja tootjapoolsete kohustusteta.
Euroopa klientidele
CE-märk näitab, et toode vastab Euroopa ohutus-, tervise-, keskkonna- ja kliendikaitse nõuetele. CE-märgiga tooted on müümiseks Euroopas.
Ettevaatusabinõud. Loe tähelepanelikult!
Hoiatused. Ettevaatusabinõud
- Ära vaata läbi objektiivi päikest. See võib põhjustada pimedaksjäämist või nägemise halvenemist.
- Ära hoia objektiivi ilma katteta. Kui päikesevalgus koondub objektiivis, võib see põhjustada tulekahju.
- Ära suuna objektiivi päikese poole. Päikesekiired koonduvad kaamera sisemuses, objektiivis ja fookuses, põhjustades rikke või tulekahju.
Käsitsemise ettevaatusabinõud
- Töötemperatuur on +40°C kuni -10°C.
- Väldi järske temperatuurimuutusi.
- Ära aseta objektiivi nii, et selle ühendusklemmid on suunatud alla.
• Väldi liigset rõhku.
- Ära puutu objektiivi läätsi.
- Ära ujuta kaamerat üle.
- Ära puutu objektiivi ühendusklemme.
- Ära lase objektiivil maha kukkuda.
• Väldi orgaanilisi lahusteid.
• Väldi liigset niiskust.
- Väldi magneteid.
Ettevaatusabinõud hoidmisel
- Kui sa objektiivi ei kasuta, aseta objektiivi kaas objektiivi ette.
- Objektiivi puhastamiseks kasuta kergekoelist riiet või pehmet lappi.
• Väldi putukatõrjevahendeid.
Kui tekib probleem, võta ühendust Olympuse lähima teeninduskeskusega.
• Euroopa tehniline klienditugi
Külasta palun meie kodulehte
http://www.olympus-europa.com
või helista:
tel 00800 - 67 10 83 00 (tasuta number)
+49 180 5 - 67 10 83 või
+49 40 - 237 73 48 99 (tasuline)
