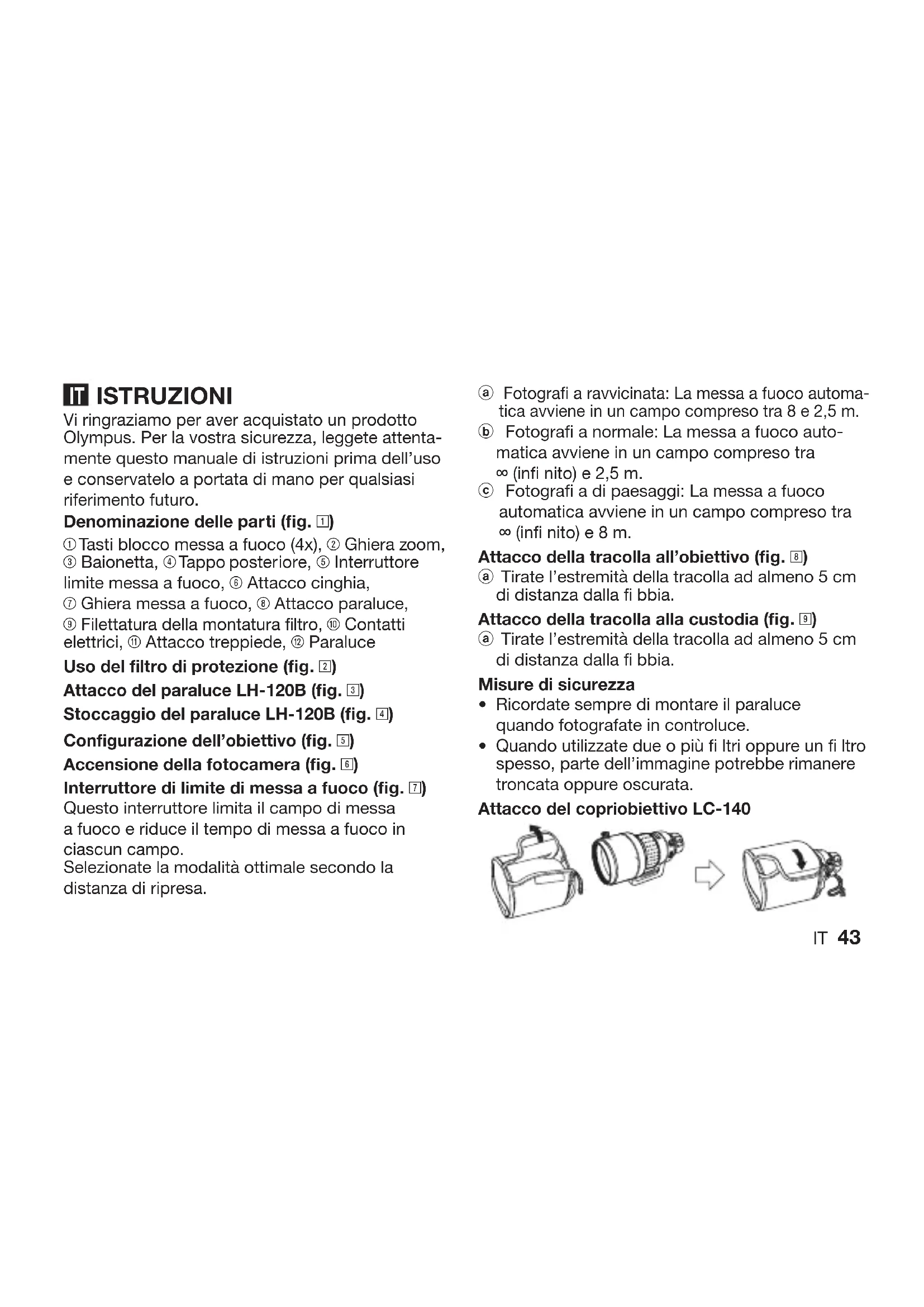

MANUALE UTENTE ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Vi ringraziamo per aver acquistato un prodotto Olympus. Per la vostra sicurezza, leggete attentamente questo manuale di istruzioni prima dell'uso e conservatelo a portata di mano per qualsiasi riferimento futuro.

Denominazione delle parti (fig. 1)

① Tasti blocco messa a fuoco (4x), ② Ghiera zoom,
③ Baionetta, ④ Tappo posteriore, ⑤ Interruttore limite messa a fuoco, ⑥ Attacco cinghia,
⑦ Ghiera messa a fuoco, ⑧ Attacco paraluce,
⑨ Filettatura della montatura filtro, ⑩ Contatti elettrici, ⑪ Attacco treppiede, ⑫ Paraluce

Uso del filtro di protezione (fig. 2)

Attacco del paraluce LH-120B (fig. 3)

Stoccaggio del paraluce LH-120B (fig. 4)

Configurazione dell'obiettivo (fig. 5)

Accensione della fotocamera (fig. 6)

Interruttore di limite di messa a fuoco (fig. 7)

Questo interruttore limita il campo di messa a fuoco e riduce il tempo di messa a fuoco in ciascun campo.

Selezionate la modalità ottimale secondo la distanza di ripresa.

① Fotografi a ravvicinata: La messa a fuoco automatica avviene in un campo compreso tra 8 e 2,5 m.
⑥ Fotografi a normale: La messa a fuoco automatica avviene in un campo compreso tra ∞ (infi nito) e 2,5 m.
© Fotografi a di paesaggi: La messa a fuoco automatica avviene in un campo compreso tra ∞ (infi nito) e 8 m.

Attacco della tracolla all'obiettivo (fig. 8)

① Tirate l'estremità della tracolla ad almeno 5 cm di distanza dalla fi bbia.

Attacco della tracolla alla custodia (fig. 9)

① Tirate l'estremità della tracolla ad almeno 5 cm di distanza dalla fi bbia.

Misure di sicurezza

• Ricordate sempre di montare il paraluce quando fotografate in controluce.
• Quando utilizzate due o più fi ltri oppure un fi ltro spesso, parte dell'immagine potrebbe rimanere troncata oppure oscurata.

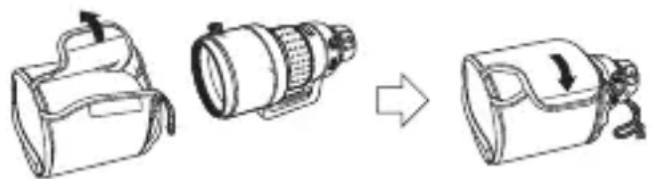

Attacco del copriobiettivo LC-140

• Il modello ED 90 – 250 mm f2.8 è un obiettivo con elevate potenzialità creative, concepito esclusivamente per l'utilizzo con fotocamere digitali refl ex QuattroTerzi Olympus.
• Dispone di una struttura a prova di polvere e schizzi d'acqua.
• Obiettivo zoom tele equivalente a un obiettivo 180 – 500 mm di una macchina fotografi ca 35 mm.
• Obiettivo f2.8 di elevata qualità con 17 elementi in 12 gruppi che include tre elementi ED (lenti in vetro Extra-low Dispersion).
• Può essere usato con il moltiplicatore di focale EC-14 opzionale.
• Può essere usato con il tubo di prolunga EX-25 opzionale nelle seguenti condizioni:

Distanza focale	Campo di fotografi a	Ingrandimento (I valori 35 mm equivalenti sono mostrati in parentesi)
90 mm	47,7 cm-53,5 cm	0,28x - 0,32x(0,56x - 0,64x)
150 mm	69,9 cm-103,7 cm	0,17x - 0,24x(0,34x - 0,48x)
250 mm	107,1 cm-264,3 cm	0,10x - 0,21x(0,20x - 0,42x)

Non può essere usato con il fl ash macro Olympus.

Specifi che principali

Baionetta : Standard Qu

Distanza focale : Da 90 a 250 mm

Diaframma max : f2.8

Angolo di campo : 14° – 5°

Confi gurazione

dell'obiettivo : 17 elementi in 12 g

Rivestimento multistrato

(rivestimento parziale a

strato singolo)

Iris control : Da f2.8 a f22

Campo di fotografia : Da 2,5 m a ∞ (infinito)

Regolazione

messa a fuoco : Passaggio AF/MF

Peso : 3.2

Dimensioni : Dia. max. ∅ 123 mm x

lunghezza totale 276 mm

Attacco paraluce : Baionetta

Diametro della

fi lettatura della

montaturadel fi ltro : 105 mm

- Le specifiche e l'aspetto sono soggette a modifi ca senza preavviso né obbligo alcuno da parte del produttore.

Per utenti in Europa

Il marchio «CE» indica che il prodotto è conforme ai requisiti europei sulla sicurezza, sull'ambiente e sulla salute e protezione del consumatore. I prodotti con marchio «CE» sono destinati al mercato europeo.

Precauzioni: Da leggere con attenzione

Avvertenze: Misure di sicurezza

• Non osservate il sole attraverso l'obiettivo. Ciò potrebbe causare cecità o danni alla vista.
• Coprite sempre l'obiettivo con il copriobiettivo. Se la luce del sole converge attraverso l'obiettivo può provocare un incendio.
• Non puntate la fotocamera direttamente verso la luce del sole. La luce del sole convergerà nell'obiettivo e sarà concentrata nella fotocamera, causando una possibile anomalia di funzionamento o un incendio.

Precauzioni per la manipolazione

• Intervallo di temperatura operativa: +40 °C – 10 °C.

• Evitate variazioni di temperatura.

• Non appoggiate l'obiettivo con i contatti rivolti verso il basso.

• Evitate un'eccessiva pressione.
  • Non toccate l'obiettivo.
  • Non immergete in acqua.
  • Non toccate i contatti elettrici.
  • Non lasciate cadere.
• Evitate solventi organici.
• Evitate un'eccessiva umidità.
• Evitate i campi magnetici.

Precauzioni per la conservazione

• Quando non utilizzate l'obiettivo, fi ssate il copriobiettivo.
• Per la pulizia dell'obiettivo utilizzate un
• fazzolettino di carta o un panno morbido.
• Evitate prodotti antitarme.

In caso di problemi, contattate il centro di assistenza Olympus più vicino.

• Supporto tecnico clienti in Europa

Visitate la nostra homepage

http://www.olympus-europa.com

o chiamate:

Tel.: 00800 - 67 10 83 00 (gratuito)

+49 180 5 - 67 10 83 oppure

+49 40 - 237 73 48 99 (a pagamento)
