ZUIKO DIGITAL ED 90250mm 1:2.8 - Obiektyw OLYMPUS - Bezpłatna instrukcja obsługi

Typ produktu	Obiektyw zoom teleobiektyw
Marka	Olympus
Model	ZUIKO DIGITAL ED 90-250mm 1:2.8
Mocowanie	Four Thirds
Ogniskowa	90 - 250 mm (odpowiednik 180 - 500 mm w formacie 35 mm)
Maksymalna przysłona	f/2.8
Minimalna przysłona	f/22
Budowa optyczna	17 soczewek w 12 grupach, w tym 3 soczewki ED
Kąt widzenia	14° - 5°
Ustawianie ostrości	AF/MF z przełącznikiem
Minimalna odległość ostrzenia	2,5 m (bez tubusu przedłużającego)
Średnica filtra	105 mm
Waga	3250 g
Wymiary (średnica × długość)	∅ 123 mm × 276 mm
Osłona przeciwsłoneczna w zestawie	LH-120B (osłona obiektywu)
Ochrona	Pyłoszczelność i ochrona przed zachlapaniem
Kompatybilne akcesoria	Telekonwerter EC-14, tubus przedłużający EX-25
Przełącznik ogranicznika ostrości	Tak (zakresy: ∞-2,5 m, ∞-8 m, 8-2,5 m)
Temperatura pracy	-10°C do +40°C
Konserwacja i czyszczenie	Czyścić miękką szmatką; nie używać rozpuszczalników; przechowywać z założoną pokrywą
Środki ostrożności	Nie patrzeć na słońce; unikać bezpośredniego promieniowania, które może spowodować pożar

Często zadawane pytania - ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Jakie jest mocowanie obiektywu Olympus ZUIKO DIGITAL ED 90-250mm 1:2.8?

Ten obiektyw wykorzystuje mocowanie Four Thirds, zaprojektowane dla lustrzanek cyfrowych Olympus.

Jaka jest równoważna ogniskowa w formacie 35 mm?

Równoważna ogniskowa wynosi 180-500 mm, co czyni go potężnym teleobiektywem.

Jak używać przełącznika ogranicznika ostrości?

Przełącznik oferuje trzy zakresy: a) zbliżenia (8-2,5 m), b) normalny (∞-2,5 m), c) odległy (∞-8 m). Wybierz odpowiedni dla swojego obiektu, aby przyspieszyć autofokus.

Czy mogę używać filtra na tym obiektywie?

Tak, średnica gwintu filtra wynosi 105 mm. Unikaj nakładania kilku filtrów, aby nie blokować obrazu.

Jaka jest waga obiektywu?

Obiektyw waży 3250 g, co często wymaga użycia statywu podczas dłuższego użytkowania.

Jak zamocować pasek obiektywu?

Pociągnij koniec paska co najmniej 5 cm od pętli, a następnie przymocuj go do przewidzianego mocowania paska.

Jakie akcesoria są kompatybilne z tym obiektywem?

Jest kompatybilny z telekonwerterem EC-14 i tubusem przedłużającym EX-25. Nie jest jednak kompatybilny z systemem lampy błyskowej do zbliżeń Olympus.

Jak czyścić obiektyw?

Użyj miękkiej szmatki i suchej. Unikaj rozpuszczalników, nadmiernej wilgoci i nagłych zmian temperatury.

Co zrobić, jeśli obiektyw nie ustawia ostrości?

Sprawdź, czy przełącznik AF/MF jest w odpowiedniej pozycji. Upewnij się, że ogranicznik ostrości jest dostosowany do odległości. Jeśli problem nadal występuje, skontaktuj się z serwisem Olympus.

Czy obiektyw jest odporny na warunki atmosferyczne?

Tak, posiada konstrukcję pyłoszczelną i odporną na zachlapanie, ale nie jest przeznaczony do zanurzenia.

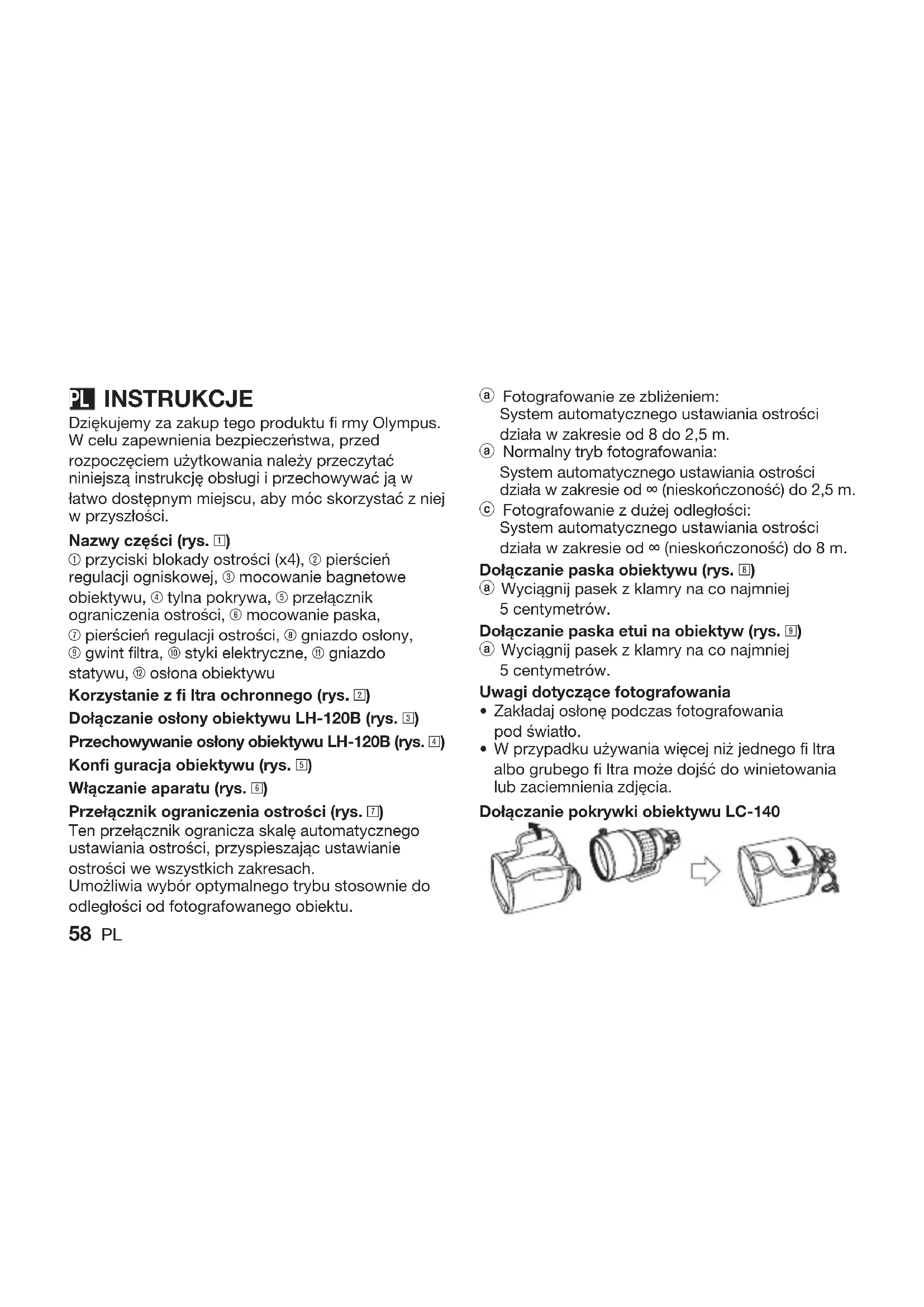

INSTRUKCJA OBSŁUGI ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Dziękujemy za zakup tego produktu fi rmy Olympus. W celu zapewnienia bezpieczeństwa, przed rozpoczęciem użytkowania należy przeczytać niniejszą instrukcję obsługi i przechowywać ją w łatwo dostępnym miejscu, aby móc skorzystać z niej w przyszłości.

Nazwy części (rys. 1)

① przyciski blokady ostrości (x4), ② pierścień regulacji ogniskowej, ③ mocowanie bagnetowe obiektywu, ④ tylna pokrywa, ⑤ przełącznik ograniczenia ostrości, ⑥ mocowanie paska, ⑦ pierścień regulacji ostrości, ⑧ gniazdo osłony, ⑨ gwint filtra, ⑩ styki elektryczne, ⑪ gniazdo statywu, ⑫ osłona obiektywu

Korzystanie z fi ltra ochronnego (rys. 2)

Dołączanie osłony obiektywu LH-120B (rys. 3)

Przechowywanie osłony obiektywu LH-120B (rys. 4)

Konfi guracja obiektywu (rys. 5)

Włączanie aparatu (rys. 6)

Przełącznik ograniczenia ostrości (rys. 7)

Ten przełącznik ogranicza skalę automatycznego ustawiania ostrości, przyspieszając ustawianie ostrości we wszystkich zakresach. Umożliwia wybór optymalnego trybu stosownie do odległości od fotografowanego obiektu.

a Fotografowanie ze zbliżeniem: System automatycznego ustawiania ostrości działa w zakresie od 8 do 2,5 m.
① Normalny tryb fotografowania: System automatycznego ustawiania ostrości działa w zakresie od ∞ (nieskończoność) do 2,5 m.
© Fotografowanie z dużej odległości: System automatycznego ustawiania ostrości działa w zakresie od ∞ (nieskończoność) do 8 m.

Dołączanie paska obiektywu (rys. 8)

① Wyciągnij pasek z klamry na co najmniej 5 centymetrów.

Dołączanie paska etui na obiektyw (rys. 9)

① Wyciągnij pasek z klamry na co najmniej 5 centymetrów.

Uwagi dotyczące fotografowania

• Zakładaj osłonę podczas fotografowania pod światło.
• W przypadku używania więcej niż jednego fi ltra albo grubego fi ltra może dojść do winietowania lub zaciemnienia zdjęcia.

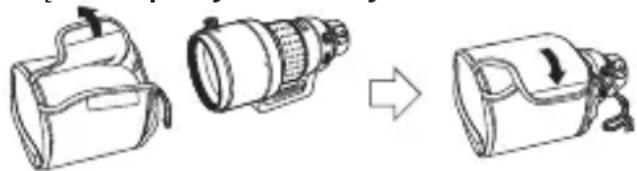

Dołączanie pokrywki obiektywu LC-140

• Obiektyw ED 90 – 250 mm o jasności f2,8 to obiektyw o dużej zdolności przetwarzania obrazów, przeznaczony do stosowania wyłącznie z jednoobiektywowymi lustrzankami cyfrowymi Olympus systemu CZTERY TRZECIE.
• Jest odporny na kurz i krople wody.
• Teleobiektyw odpowiadający obiektywom 180 – 500 mm w aparatach z kliszą 35 mm.
• Wysokiej jakości system 17-elementowych obiektywów w 12 grupach o jasności f2,8; obejmuje trzy elementy ED (obiektywy szklane o bardzo niskim poziomie rozpraszania).
• Można go używać w połączeniu z opcjonalnym telekonwerterem EC-14.
• Może być używany w połączeniu z opcjonalnym pierścieniem EX-25:

Ogniskowa	Zakres fotograf-owania	Skala odwzorowania (wartości odpowiadające aparatom z kliszą 35 mm znajdują się w nawiasach)
90 mm	47,7 cm– 53,5 cm	0,28 – 0,32x(0,56 – 0,64x)
150 mm	69,9 cm– 103,7 cm	0,17 – 0,24x(0,34 – 0,48x)
250 mm	107,1 cm– 264,3 cm	0,10 – 0,21x(0,20 – 0,42x)

Obiektywów tych nie można używać w połączeniu z systemem lampy błyskowej do makrofotografi i firmy Olympus.

Podstawowe dane techniczne

Bagnet : Bagnet

Ogniskowa : 90 - 250 mm

Maks. przysłona : f2,8

Kąt widzenia obrazu : 14° – 5°

Konfi guracja : 17 elementów w obiektywu

12 grupac

wielowarstwowa

(częściowo

jednowarstwowa)

Sterowanie przysłoną : f2,8 – 22

Regulacja ostrości : Zmiana trybów AF/MF

Waga : 3250 g

Wymiary : Maks. średnica 123 mm x

długość całkowita 276 mm

Gniazdo osłony

obiektywu : Pokrywa

Gwint montażu fi ltra

średnica : 105 mm

- Wygląd oraz dane techniczne mogą ulec zmianie bez powiadomienia i bez żadnych zobowiązań ze strony producenta.

Dla klientów w Europie

Symbol »CE« oznacza, że niniejszy produkt spełnia europejskie wymagania w zakresie bezpieczeństwa, ochrony zdrowia, środowiska i konsumenta. Produkty oznaczone symbolem »CE« są przeznaczone do sprzedaży na terenie Europy.

Środki bezpieczeństwa:

Należy przeczytać następujące zalecenia

Ostrzeżenia: Zasady bezpieczeństwa

• Nie patrz na słońce przez obiektyw. Może to spowodować ślepotę lub uszkodzenie wzroku.
• Nie zostawiaj obiektywu bez pokrywki. Skupienie światła słonecznego w obiektywie może spowodować pożar.
• Nie kieruj obiektywu aparatu bezpośrednio na słońce. Światło słoneczne ogniskuje się poprzez obiektyw wewnątrz aparatu i może zakłócić jego działanie, a nawet spowodować jego zapalenie.

Środki ostrożności dotyczące obsługi

• Zakres temperatury pracy od +40°C do -10°C.
• Należy unikać gwałtownych zmian temperatury.

• Nie odkładaj obiektywu ze stykami skierowanymi w dół.

• Unikaj zbyt dużego nacisku.

• Nie dotykaj soczewki.
• Nie zanurzaj aparatu.
• Nie dotykaj styków.
• Nie upuszczaj aparatu.
• Unikaj rozpuszczalników organicznych.
• Unikaj nadmiernej wilgotności.
• Unikaj pól magnetycznych.

Środki ostrożności dotyczące przechowywania

• Zakładaj na obiektyw pokrywkę, gdy nie jest on używany.
• Do czyszczenia obiektywu używaj tylko chusteczki lub lekko wilgotnej szmatki.
• Unikaj środków przeciwko molom.

Jeżeli masz jakikołwiek problem, skontaktuj się z najbliższym centrum serwisowym Olympus.

- Europejskie wsparcie techniczne dla klientów

Odwiedź naszą stronę domową

http://www.olympus-europa.com

lub zadzwoń pod NUMER:

Tel. 00800 - 67 10 83 00 (numer bezpłatny)

+49 180 5 - 67 10 83 lub

+49 40 - 237 73 48 99 (numer platny)
