Produkttype	Telezoom-objektiv
Mærke	Olympus
Model	ZUIKO DIGITAL ED 90-250mm 1:2.8
Fatning	Four Thirds
Brændvidde	90 - 250 mm (svarende til 180 - 500 mm i 35 mm)
Maksimal blænde	f/2.8
Minimal blænde	f/22
Optisk konstruktion	17 linser i 12 grupper, heraf 3 ED-linser
Synsvinkel	14° - 5°
Fokusering	AF/MF med omskifter
Mindste fokusafstand	2,5 m (uden forlængerrør)
Filterdiameter	105 mm
Vægt	3250 g
Mål (Diameter × Længde)	∅ 123 mm × 276 mm
Medfølgende modlysblænde	LH-120B (objektivhætte)
Beskyttelse	Støv- og stænktæt
Kompatible tilbehør	Teleconverter EC-14, forlængerrør EX-25
Fokusbegrænseromskifter	Ja (områder: ∞-2,5 m, ∞-8 m, 8-2,5 m)
Driftstemperatur	-10°C til +40°C
Vedligeholdelse og rengøring	Rengør med en blød klud; brug ikke opløsningsmidler; opbevar med dækslet på
Sikkerhedsforanstaltninger	Se ikke mod solen; undgå direkte solstråler, der kan forårsage brand

Ofte stillede spørgsmål - ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Hvad er fatningen på Olympus ZUIKO DIGITAL ED 90-250mm 1:2.8 objektivet?

Dette objektiv bruger Four Thirds fatningen, designet til Olympus digitale spejlreflekskameraer.

Hvad er den tilsvarende brændvidde i 35 mm?

Den tilsvarende brændvidde er 180 til 500 mm, hvilket gør det til et kraftfuldt teleobjektiv.

Hvordan bruger man fokusbegrænseromskifteren?

Omskifteren tilbyder tre områder: a) nærbillede (8-2,5 m), b) normal (∞-2,5 m), c) lang afstand (∞-8 m). Vælg efter dit motiv for at fremskynde autofokus.

Kan jeg bruge et filter på dette objektiv?

Ja, filtergevinddiameteren er 105 mm. Undgå at stable flere filtre for ikke at blokere billedet.

Hvad er vægten af objektivet?

Objektivet vejer 3250 g, hvilket ofte kræver et stativ ved længere tids brug.

Hvordan fastgøres objektivremmen?

Træk enden af remmen mindst 5 cm fra løkken, og fastgør den derefter til den beregnede rembeslag.

Hvilket tilbehør er kompatibelt med dette objektiv?

Det er kompatibelt med teleconverteren EC-14 og forlængerrøret EX-25. Det er dog ikke kompatibelt med Olympus nærblitzsystem.

Hvordan rengøres objektivet?

Brug en blød klud og tør. Undgå opløsningsmidler, overdreven fugt og pludselige temperaturændringer.

Hvad gør man, hvis objektivet ikke fokuserer?

Kontrollér, at AF/MF-omskifteren er i den rigtige position. Sørg for, at fokusbegrænseren er tilpasset afstanden. Hvis problemet fortsætter, kontakt Olympus service.

Er objektivet vejrbestandigt?

Ja, det har en støv- og stænktæt konstruktion, men det er ikke designet til nedsænkning.

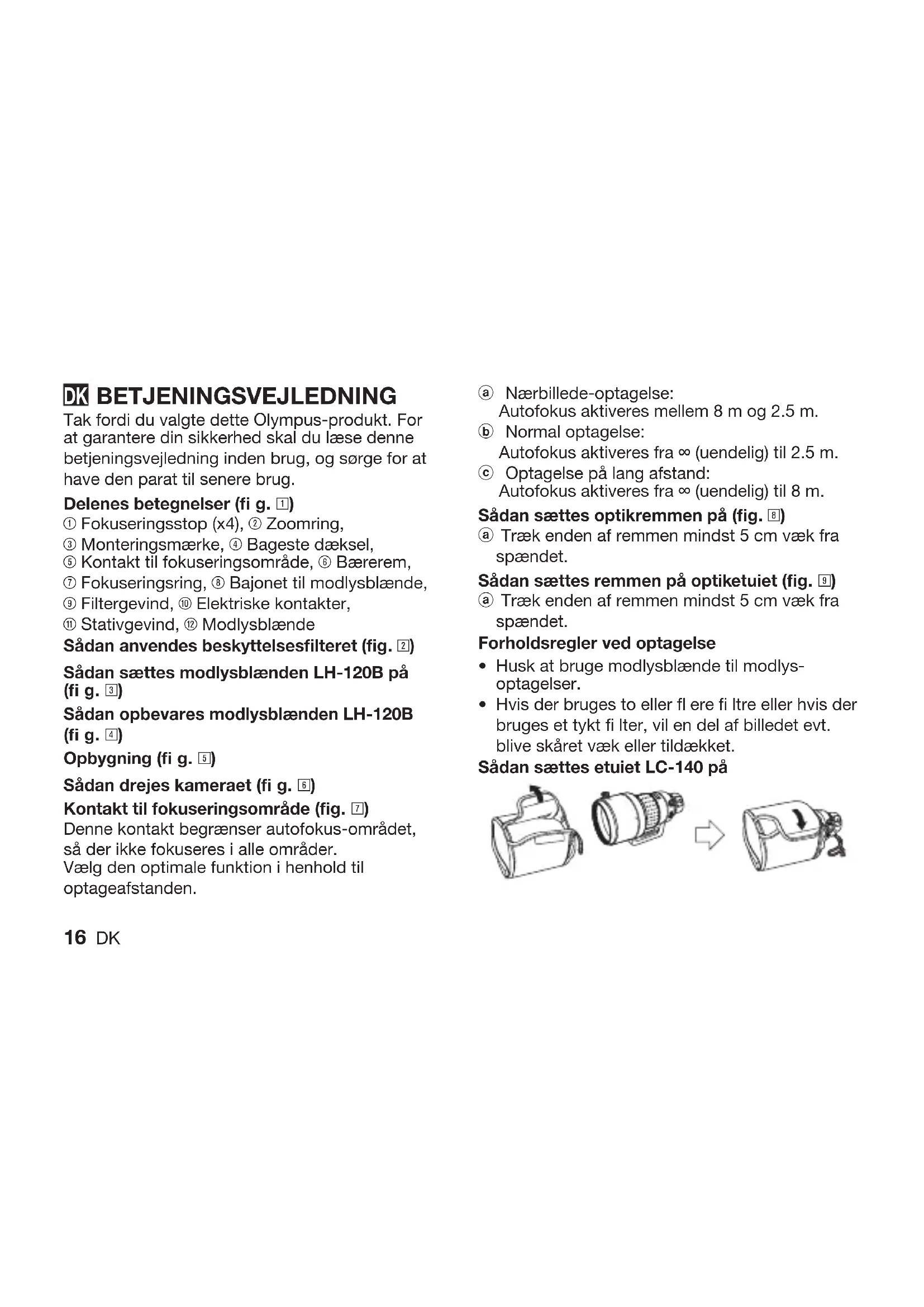

BRUGSANVISNING ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Tak fordi du valgte dette Olympus-produkt. For at garantere din sikkerhed skal du læse denne betjeningsvejledning inden brug, og sørge for at have den parat til senere brug.

① Fokuseringsstop (x4), ② Zoomring,
③ Monteringsmærke, ④ Bageste dæksel,
⑤ Kontakt til fokuseringsområde, ⑥ Bærerem,
⑦ Fokuseringsring, ⑧ Bajonet til modlysblænde,
⑨ Filtergevind, ⑩ Elektriske kontakter,
⑪ Stativgevind, ⑫ Modlysblænde

Sådan anvendes beskyttelsesfilteret (fig. 2)

Sådan sættes modlysblænden LH-120B på (fi g. 3)

Sådan opbevares modlysblænden LH-120B (fi g. 4)

Opbygning (fi g. 5)

Denne kontakt begrænser autofokus-området, så der ikke fokuseres i alle områder.

Vælg den optimale funktion i henhold til optageafstanden.

① Nærbillede-optagelse: Autofokus aktiveres mellem 8 m og 2.5 m.
⑥ Normal optagelse: Autofokus aktiveres fra ∞ (uendelig) til 2.5 m.
© Optagelse på lang afstand: Autofokus aktiveres fra ∞ (uendelig) til 8 m.

Sådan sættes optikremmen på (fig. 8)

① Træk enden af remmen mindst 5 cm væk fra spændet.

Sådan sættes remmen på optiketuiet (fig. 9)

① Træk enden af remmen mindst 5 cm væk fra spændet.

Forholdsregler ved optagelse

• Husk at bruge modlysblænde til modlysoptagelser.
• Hvis der bruges to eller fl ere fi ltre eller hvis der bruges et tykt fi lter, vil en del af billedet evt. blive skåret væk eller tildækket.

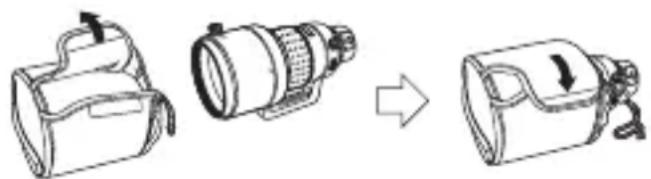

Sådan sættes etuiet LC-140 på

• ED 90 – 250 mm f2.8 er en optik med høj billed-kvalitet, konstrueret specielt til anvendelse med Olympus digitale spejlrefl ekskameraer med »FOUR THIRDS«-optik.
• Er støv- og vandstænksikker.
• Telefoto zoomoptik svarende til en 180 – 500 mm optik på et 35 mm fi Imkamera.
• Høj billedkvalitet, 12 grupper, 17 elementer f2.8 optiksystem som omfatter tre ED elementer (ekstra lavtspredende glas).
• Kan benyttes sammen med den tilbehøret EC-14 teleconverter.
• Kan bruges med tilbehøret EX-25-mellemring under følgende betingelser:

Brænd-vidde	Arbejdsområde Forstørrelse(tilsvarende35 mm-værdiervises i parentes)
90 mm 47.7 cm – 53.5 cm	0.28x – 0.32x(0.56x – 0.64x)
150 mm 69.9 cm – 103.7 cm	0.17x – 0.24x(0.34x – 0.48x)
250 mm 107.1 cm – 264.3 cm	0.10x – 0.21x(0.20x – 0.42x)

Denne optik kan ikke anvendes sammen med Olympus makrofl ash-systemet.

Tekniske data

Bajonet	:	Four	Thirds
Brændvidde : 90 – 250 mm
Lysstyrke	:	f2.8
Synsvinkel : 14^ – 5^
Opbygning	:	17 elementer i 12 grupper Overfl adebehandling i fl ere lag (visse steder i enkelt lag)
Blæendeområde	:	f2.8 til f22
Arbejdsområde	:	2.5 m til ∞ (uendelig)
Fokuserings-justering	:	Skift mellem AF / MF
Vægt	:	3250 g
Mål	:	Maks. dia. ∅ 123 mm x samlet længde 276 mm
Montering af modlysblænde	:	Opbevaring
Filtergevind diameter	:	105 mm

• Ret til ændringer i de tekniske data og udseen- det uden varsel forbeholdes af fabrikanten.

Til brugere i Europa

»CE«-mærket viser at dette produkt overholder de europæiske krav vedrørende sikkerhed, helbred, miljø samt brugerbeskyttelse. Produkter med CE-mærke er beregnet til salg i Europa.

Forholdsregler: Husk at læse følgende

Advarsler: Sikkerhedsforskrifter

• Se ikke mod solen gennem optikken. Man kan blive blind eller få ødelagt synet.
• Efterlad ikke optikken uden dækslet. Hvis der trænger sollys gennem optikken, kan det føre til brand.
• Ret ikke kameraoptikken direkte mod solen. Sollyset samles i optikken og fokuseres inde i kameraet, hvilket kan føre til funktionsfejl eller brand.

Forholdsregler i forbindelse med håndtering

• Arbejdstemperaturområde +40 °C til -10 °C.
• Undgå bratte temperaturskift.
• Læg ikke optikken med kontaktpunkterne nedad.
• Undgå for højt tryk.

• Rør ikke ved linserne.
- Må ikke nedsænkes i vand.
• Rør ikke ved kontaktpunkterne.
- Må ikke tabes.
- Undgå organiske opløsningsmidler.
- Undgå ekstrem fugtighed.
- Undgå magnetisk stråling.

Forholdsregler ved opbevaring

• Sæt dækslet på optikken, när det ikke er i brug.
• Brug en serviet eller blød klud til at rengøre optikken.
• Undgå midler mod møl.

Hvis du oplever nogen problemer, skal du kontakte det nærmeste Olympus servicecenter.

- Teknisk kundeservice i Europa

Besøg vores hjemmeside

http://www.olympus-europa.com

eller ring på TLF.NR.:

Autofokus utføres fra ∞ (uendelig) til 2,5 m.

© Lang avstand:
Autofokus utføres fra ∞ (uendelig) til 8 m.

Iriskontroll : f2.8 til

Fotograferings- avstand : 2,5 m til ∞

Fokusjustering : AF/MF veksling

Vekt : 3250 g

Mål : Maks. diam. ∅ 123 x total lengde 276 mm

Linsefatning : Tildekking

Gjenger for fi Iter-

fatningdiameter : 105 mm

Advarsler: Sikkerhetsanvisninger
