ZUIKO DIGITAL ED 90250mm 1:2.8 - Objektiv OLYMPUS - Gratis bruksanvisning och manual

Produkttyp	Telezoomobjektiv
Märke	Olympus
Modell	ZUIKO DIGITAL ED 90-250mm 1:2.8
Fäste	Four Thirds
Brännvidd	90 - 250 mm (motsvarar 180 - 500 mm i 35 mm)
Maximal bländare	f/2.8
Minsta bländare	f/22
Optisk konstruktion	17 linser i 12 grupper, varav 3 ED-linser
Bildvinkel	14° - 5°
Fokusering	AF/MF med omkoppling
Minsta fokuseringsavstånd	2,5 m (utan förlängningsrör)
Filterdiameter	105 mm
Vikt	3250 g
Mått (Diameter × Längd)	∅ 123 mm × 276 mm
Medföljande motljusskydd	LH-120B (objektivhuvud)
Skydd	Damm- och stänkskydd
Kompatibla tillbehör	Telekonverter EC-14, förlängningsrör EX-25
Avståndsbegränsningsomkopplare	Ja (områden: ∞-2,5 m, ∞-8 m, 8-2,5 m)
Driftstemperatur	-10°C till +40°C
Underhåll och rengöring	Rengör med en mjuk trasa; använd inte lösningsmedel; förvara med locket
Säkerhetsföreskrifter	Titta inte mot solen; undvik direkt solljus som kan orsaka brand

Vanliga frågor - ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Vilket fäste har objektivet Olympus ZUIKO DIGITAL ED 90-250mm 1:2.8 ?

Detta objektiv använder Four Thirds-fästet, designat för Olympus digitala systemkameror.

Vad är den motsvarande brännvidden i 35 mm?

Den motsvarande brännvidden är 180 till 500 mm, vilket gör det till ett kraftfullt teleobjektiv.

Hur använder man avståndsbegränsningsomkopplaren?

Omkopplaren har tre områden: a) närbild (8-2,5 m), b) normalt (∞-2,5 m), c) långt (∞-8 m). Välj efter motiv för att snabba upp autofokus.

Kan jag använda ett filter på detta objektiv?

Ja, filtergängans diameter är 105 mm. Undvik att stapla flera filter för att inte blockera bilden.

Vad väger objektivet?

Objektivet väger 3250 g, vilket ofta kräver ett stativ vid längre användning.

Hur fäster man objektivets rem?

Dra remmens ände minst 5 cm från öglan, fäst den sedan på den avsedda remfästet.

Vilka tillbehör är kompatibla med detta objektiv?

Det är kompatibelt med telekonvertern EC-14 och förlängningsröret EX-25. Det är däremot inte kompatibelt med Olympus närbildsblinkssystem.

Hur rengör man objektivet?

Använd en mjuk trasa och torr. Undvik lösningsmedel, överdriven fukt och plötsliga temperaturförändringar.

Vad gör jag om objektivet inte fokuserar?

Kontrollera att AF/MF-omkopplaren är i rätt läge. Se till att avståndsbegränsaren är lämplig för avståndet. Om problemet kvarstår, kontakta Olympus support.

Är objektivet väderbeständigt?

Ja, det har en damm- och stänkskyddad konstruktion, men är inte utformat för nedsänkning.

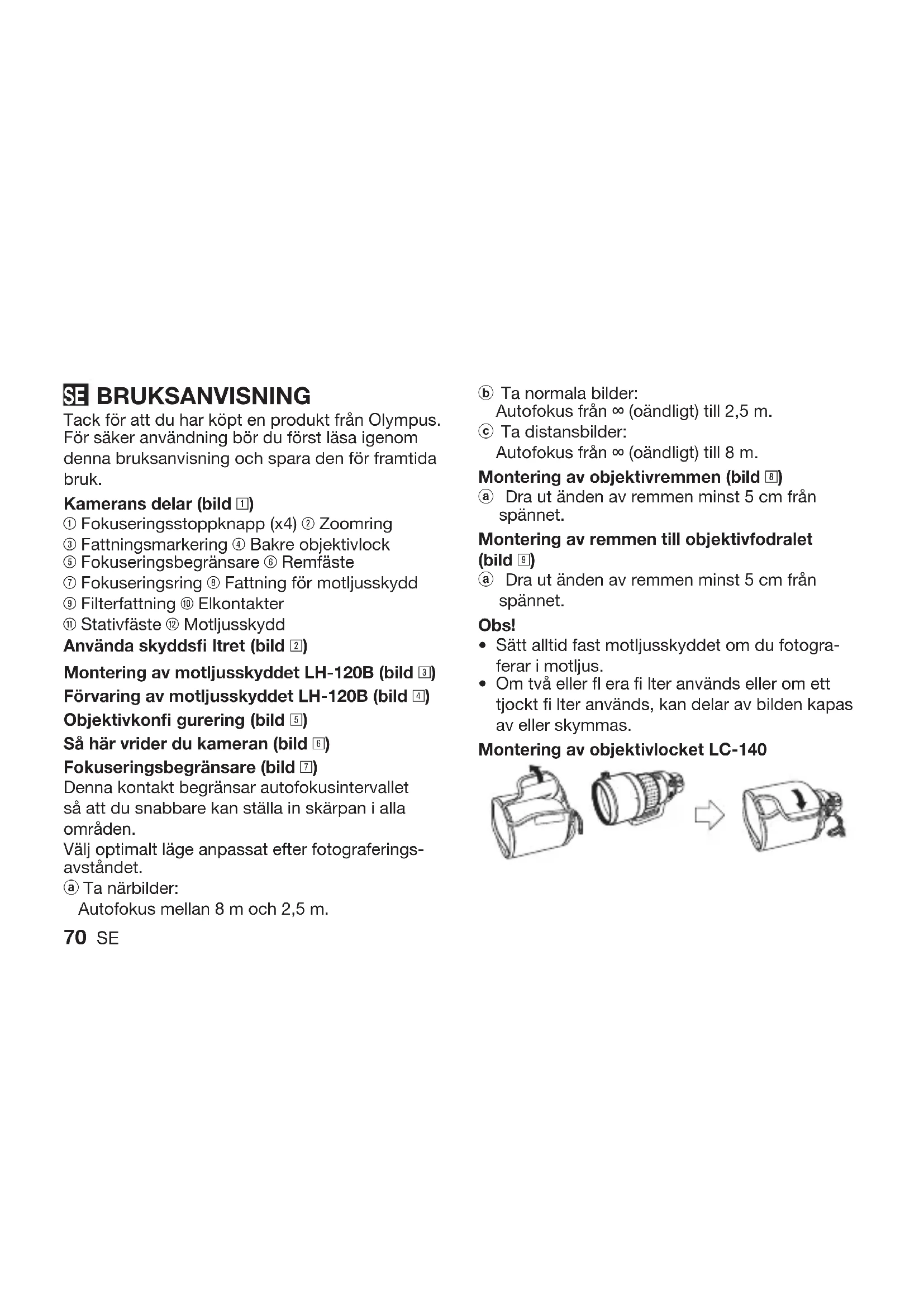

BRUKSANVISNING ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Sådan drejes kameraet (fi g. 6)

Kontakt til fokuseringsområde (fig. 7)

Fokusbegrenser (fi g. 7)

Denne knappen begrenser rekkevidden for autofokus, slik at fokuseringen går raskere.

Tack för att du har köpt en produkt från Olympus. För säker användning bör du först läsa igenom denna bruksanvisning och spara den för framtida bruk.

Kamerans delar (bild 1)

① Fokuseringsstoppknapp (x4) ② Zoomring
③ Fattningsmarkering ④ Bakre objektivlock
⑤ Fokuseringsbegränsare ⑥ Remfäste
⑦ Fokuseringsring ⑧ Fattning för motljusskydd
⑨ Filterfattning ⑩ Elkontakter
⑪ Stativfäste ⑫ Motljusskydd

Använda skyddsfi ltret (bild 2)

Montering av motljusskyddet LH-120B (bild 3)

Förvaring av motljusskyddet LH-120B (bild 4)

Objektivkonfi gurering (bild 5)

Så här vrider du kameran (bild 6)

Fokuseringsbegränsare (bild 7)

Denna kontakt begränsar autofokusintervallet så att du snabbare kan ställa in skärpan i alla områden.

Välj optimalt läge anpassat efter fotograferingsavständet.

a Ta närbilder:

Autofokus mellan 8 m och 2,5 m.

70 SE

⑥ Ta normala bilder:
Autofokus från ∞ (oändligt) till 2,5 m.
© Ta distansbilder:
Autofokus från ∞ (oändligt) till 8 m.

Montering av objektivremmen (bild 8)

① Dra ut änden av remmen minst 5 cm från spännet.

Montering av remmen till objektivfodralet (bild 9)

① Dra ut änden av remmen minst 5 cm från spännet.

Obs!

• Sätt alltid fast motljusskyddet om du fotograferar i motljus.
• Om två eller fl era fi lter används eller om ett tjockt fi lter används, kan delar av bilden kapas av eller skymmas.

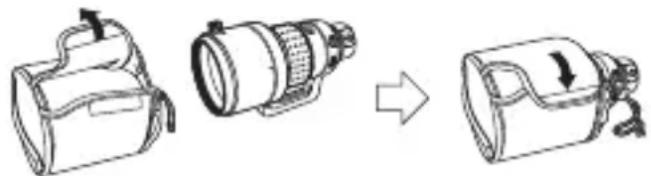

Montering av objektivlocket LC-140

• ED 90 – 250 mm f2.8 är ett objektiv med hög avbildningskapacitet, framtaget särskilt för att användas med Olympus FOUR THIRDS digitala SLR-kameror.
• Damm- och stänksäker konstruktion.
• Teleobjektiv motsvarande ett 180 – 500 mm zoomobjektiv på en 35 mm fi Imkamera.
• f2.8 är ett objektivsystem med 12 grupper och 17 element som ger hög bildkvalitet. Systemet inkluderar tre ED-element (Extra-low Dispersion).
• Kan användas tillsammans med EC-14 telekonverter (som säljs separat).
• Kan användas tillsammans med EX-25 mellanring under följande förhållanden:

Fokuse-rings-område	Fotograferings-avstånd	Förstoring(motsvarande 35 mm-värden anges inom parentes)
90 mm	47,7 cm – 53,5 cm	0,28x – 0,32x(0,56x – 0,64x)
150 mm	69,9 cm – 103,7 cm	0,17x – 0,24x(0,34x – 048x)
250 mm	107,1 cm – 264,3 cm	0,10x – 0,21x(0,20x – 0,42x)

Detta objektiv kan inte användas med Olympus Macro Flash-system.

Tekniska data

Fattning : Four Thirds

Fokuseringsområde : 90 – 250 mm

Max. bländare : f2.8

konfi gurering : 17 element i 12 grupper Flerskiktig ytbeläggning (delvis enkelskiktat)

Bländaromfång : f2.8 till f22

Fotograferings-

avstånd : 2,5 m till ∞ (oändligt)

Skärpejustering : Växla mellan AF/MF

Vikt : 3 250 g

Mätt : Max. dia. ∅ 123 mm x totallängd 276 mm

Fattning för

- Utseende och specifi kationer kan ändras utan föregående meddelande och utan skyldigheter från tillverkarens sida.

För kunder i Europa

»CE»-märket visar att produkten följer den europeiska standarden för säkerhet, hälsoskydd, miljöskydd och kundskydd. CE-märkta produkter säljs i Europa.

Obs! Läs noga igenom informationen nedan

Varningar: Säkerhetsföreskrifter

• Titta inte direkt mot solen genom objektivet. Detta kan orsaka blindhet eller synnedsättning.
• Låt inte objektivet ligga utan skydd. Om solljus strålar in genom objektivet kan det börja brinna.
• Rikta inte kameraobjektivet mot solen. Solljus som strålar in i objektivet och koncentreras inuti kameran kan medföra att kameran inte fungerar korrekt eller kan orsaka brand.

Säkerhetsföreskrifter

• Användningstemperatur +40 °C till -10 °C.
• Undvik plötsliga temperaturförändringar.
• Lägg inte objektivet med kontaktytorna nedåt.
• Undvik för högt tryck.
  • Rör inte vid linsen.
• Utsätt det inte för vätska.

• Rör inte vid kontaktytorna.
- Tappa det inte.
- Undvik organiska lösningsmedel.
- Undvik överdriven fukt.
- Undvik magnetiska platser.

Förvaring

• Sätt på skyddet när objektivet inte används.
• Rengör objektivet med en mjuk trasa.
• Undvik malmedel.

Kontakta ditt närmaste Olympus servicecenter om något problem uppstår.

- Teknisk support i Europa

Besök vår hemsida

http://www.olympus-europa.com

eller ring:

Tel. 00800 - 67 10 83 00 (avgiftsfritt)

+49 180 5 - 67 10 83 eller

+49 40 - 237 73 48 99 (betalnummer)
