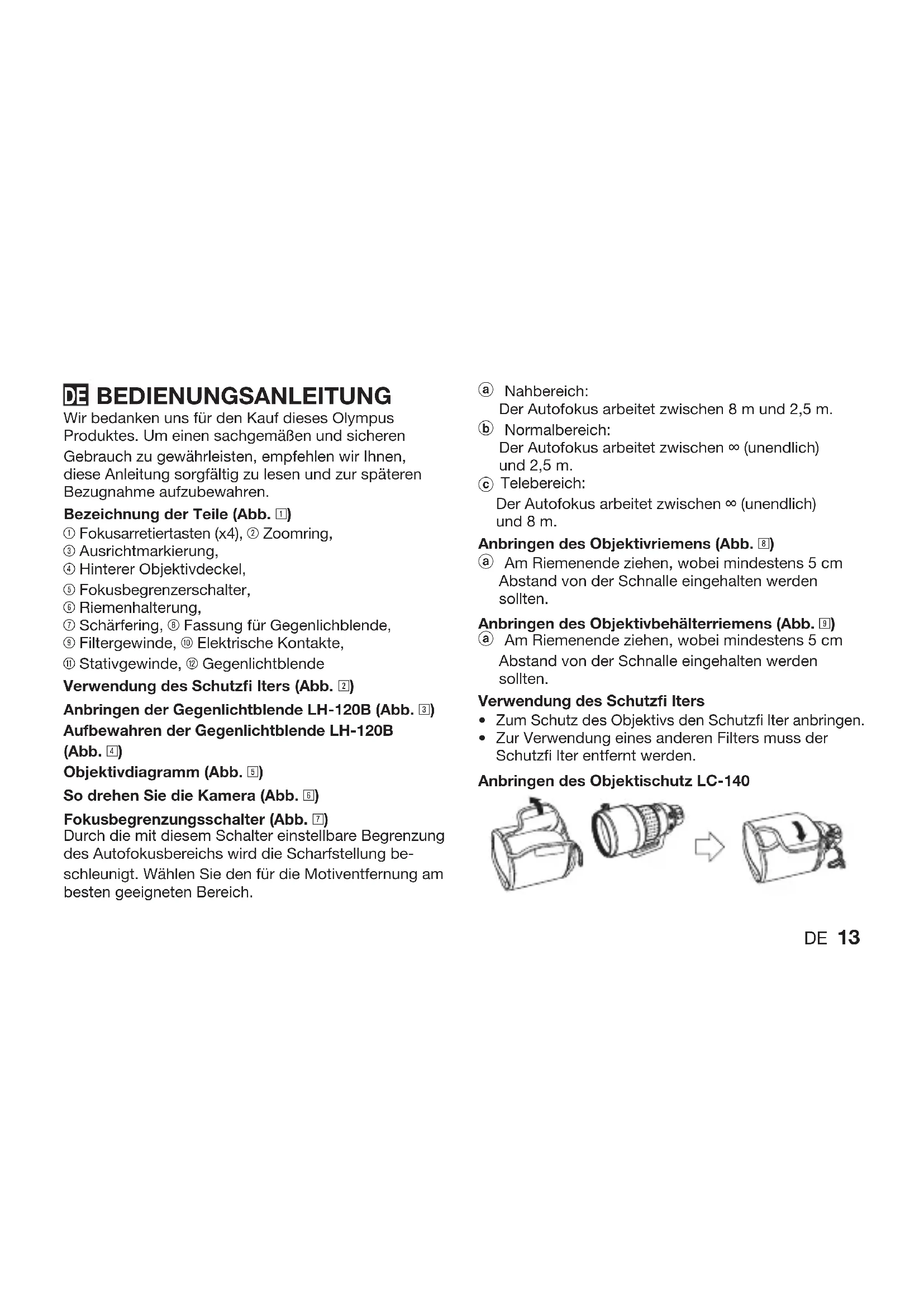

DE BEDIENUNGSANLEITUNG

Wir bedanken uns für den Kauf dieses Olympus Produktes. Um einen sachgemäßen und sicheren Gebrauch zu gewährleisten, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen und zur späteren Bezugnahme aufzubewahren.

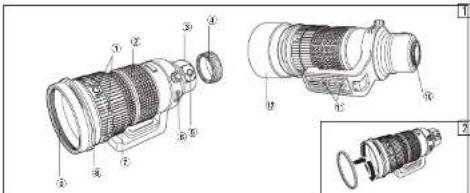

Bezeichnung der Teile (Abb. 1)

① Fokusarretiertasten (x4), ② Zoomring,
③ Ausrichtmarkierung,
④ Hinterer Objektivdeckel,
⑤ Fokusbegrenzerschalter,
⑥ Riemenhalterung,
⑦ Schärfering, ⑧ Fassung für Gegenlichblende,
⑨ Filtergewinde, ⑩ Elektrische Kontakte,
⑪ Stativgewinde, ⑫ Gegenlichtblende

Verwendung des Schutzfi Iters (Abb. 2)

Anbringen der Gegenlichtblende LH-120B (Abb. 3)

Aufbewahren der Gegenlichtblende LH-120B (Abb. 4)

Objektivdiagramm (Abb. 5)

So drehen Sie die Kamera (Abb. 6)

Fokusbegrenzungsschalter (Abb. 7)

Durch die mit diesem Schalter einstellbare Begrenzung des Autofokusbereichs wird die Scharfstellung beschleunigt. Wählen Sie den für die Motiventfernung am besten geeigneten Bereich.

① Nahbereich: Der Autofokus arbeitet zwischen 8 m und 2,5 m.

⑥ Normalbereich: Der Autofokus arbeitet zwischen ∞ (unendlich) und 2,5 m.

© Telebereich: Der Autofokus arbeitet zwischen ∞ (unendlich) und 8 m.

Anbringen des Objektivriemens (Abb. 8)

a Am Riemenende ziehen, wobei mindestens 5 cm Abstand von der Schnalle eingehalten werden sollten.

Anbringen des Objektivbehälterriemens (Abb. 9)

(a) Am Riemenende ziehen, wobei mindestens 5 cm Abstand von der Schnalle eingehalten werden sollten.

Verwendung des Schutzfi Iters

• Zum Schutz des Objektivs den Schutzfi Iter anbringen.
• Zur Verwendung eines anderen Filters muss der Schutzfi Iter entfernt werden.

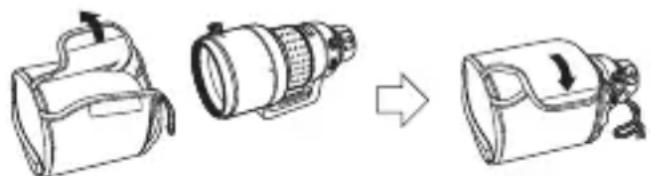

Anbringen des Objektischutz LC-140

• Spezifi sches Design für die Olympus Digital-Spiegel-refl exkamera nach dem Four Thirds Standard garantiert hervorragende Bildqualität.
  • Staub- und spritzwassergeschützte Konstruktion.
• Telezoom-Objektiv, entspricht 180 – 500 mm Brennweite bei einer 35 mm Kamera.
• Hochwertiges Objektiv mit f2,8; optische Konstruktion mit 12 Gruppen und 17 Elementen einschließlich drei ED-Elementen (ED: Extra-low Dispersion Glaslenses [Glaslinsen mit außerordentlich geringer Dispersion]).
• Kann zusammen mit dem Tele-Konverter EC-14 verwendet werden.
• Kann zusammen mit dem optional erhältlichen Zwischenring EX-25 unter den folgenden Bedingungen verwendet werden:

Brennweite	Aufnahme-bereich	Vergrößerungsfaktor (Angaben in den Klammern () entsprechen den Werten für 35 mm Kameras)
90 mm	47,7 cm- 53,5 cm	0,28x - 0,32x(0,56x - 0,64x)
150 mm	69,9 cm- 103,7 cm	0,17x - 0,24x(0,34x - 0,48x)
250 mm	107,1 cm- 264,3 cm	0,10x - 0,21x(0,20x - 0,42x)

Dieses Objektiv kann nicht zusammen mit dem Olympus Makro-Blitz-System verwendet werden.

Technische Daten

Anschluss : Four Thirds

Brennweite : 90 - 250 mm

Max. Blendenöffnung : f2,8

Bildwinkel : 14° – 5°

Konstruktion : 17 Elemente in 12 Gruppen

weise Einfachbeschichtung)

Blendeneinstellung : f2,8 bis f22

Entfernungsbereich : 2,5 m bis ∞ (unendlich)

Fokussierung : AF/MF Umschaltung

Gewicht : 3250 g

Abmessungen : Max. ∅ 123 mm x

Gesamtlänge 276 mm

Halterung für

Gegenlichtblende : Abdeckend

Filtergewinde-

durchmesser : 105 mm

- Änderungen der Konstruktion und technischen Daten jederzeit ohne Vorankündigung und Verpflichtung seitens des Herstellers vorbehalten.

Für Europa

Das „CE“-Zeichen bestätigt, dass dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem „CE“-Zeichen ausgewiesene Produkte sind für Europa vorgesehen.

Sicherheitshinweise: Bitte unbedingt die nachfolgenden Informationen lesen

Achtung: Sicherheitshinweise

• Das Objektiv nicht direkt auf die Sonne ausrichten. Dies kann zur Erblindung oder Sehschäden führen.
• Das Objektiv nur mit angebrachten Objektivdeckeln aufbewahren. Falls Sonnenstrahlen durch das Objektiv gebündelt werden, besteht Feuergefahr!
• Niemals das an der Kamera montierte Objektiv direkt auf die Sonne richten. Andernfalls können die einfallenden Sonnenstrahlen optisch stark gebündelt werden, so dass schwere Schäden auftreten können und / oder Feuergefahr besteht.

Sicherheitshinweise zur Handhabung

• Betriebstemperatur von +40 °C bis -10 °C.
• Vermeiden von abrupten Temperaturschwankungen.
• Niemals das Objektiv mit nach unten weisenden Kontakten ablegen.

• Vermeiden von hoher Druckbelastung.
- Nicht die Linse berühren.
- Nicht unterwassertauglich.
- Nicht die Objektivkontakte berühren.
- Nicht fallen lassen.
- Keine organischen Lösungsmitteln verwenden.
- Vermeiden von hoher Luftfeuchtigkeit.
• Meiden von Magnetfeldern.

Sicherheitshinweise zur Aufbewahrung

• Bei Nichtgebrauch die Objektivdeckel anbringen.
• Zur Linsenreinigung nur Linsenreinigungspapier oder -tuch.
  • Meiden von Mottenkugeln.

Bei Fragen wenden Sie sich bitte an Ihren Olympus Kundendienst.

- Technische Unterstützung für Kunden in Europa

Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder wenden Sie sich telefonisch unter einer dieser Rufnummern an uns:

00800 - 67 10 83 00 (gebührenfrei)

+49 180 5 - 67 10 83 oder

+49 40 - 237 73 48 99 (gebührenpfl ichtig)
