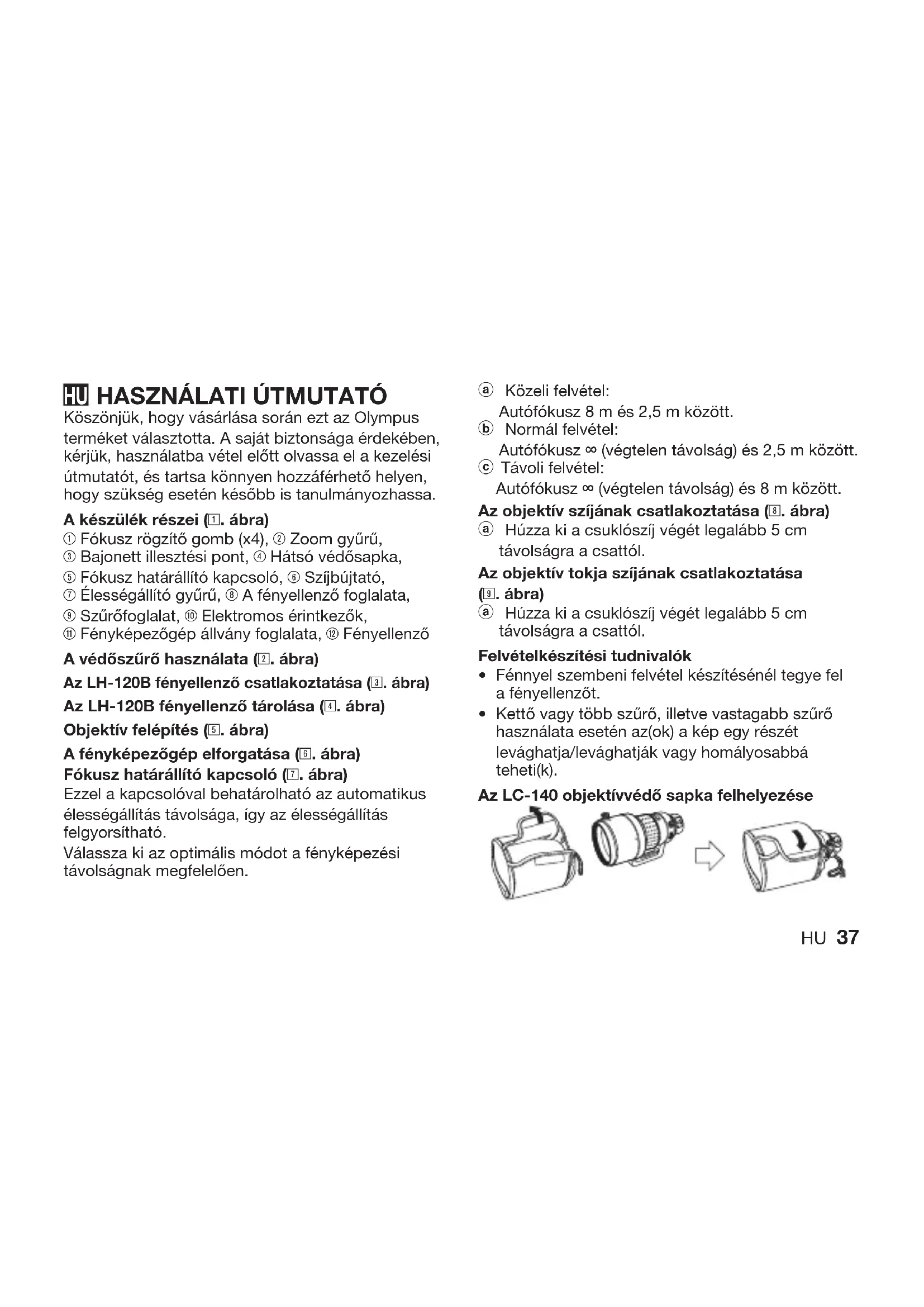

HASZNÁLATI ÚTMUTATÓ ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Köszönjük, hogy vásárlása során ezt az Olympus terméket választotta. A saját biztonsága érdekében, kérjük, használatba vétel előtt olvassa el a kezelési útmutatót, és tartsa könnyen hozzáférhető helyen, hogy szükség esetén később is tanulmányozhassa. A készülék részei (1. ábra) 1 Fókusz rögzítő gomb (x4), 2 Zoom gyűrű, 3 Bajonett illesztési pont, 4 Hátsó védősapka, 5 Fókusz határállító kapcsoló, 6 Szíjbújtató, 7 Élességállító gyűrű, 8 A fényellenző foglalata, 9 Szűrőfoglalat, 0 Elektromos érintkezők, q Fényképezőgép állvány foglalata, w Fényellenző A védőszűrő használata (2. ábra) Az LH-120B fényellenző csatlakoztatása (3. ábra) Az LH-120B fényellenző tárolása (4. ábra) Objektív felépítés (5. ábra) A fényképezőgép elforgatása (6. ábra) Fókusz határállító kapcsoló (7. ábra) Ezzel a kapcsolóval behatárolható az automatikus élességállítás távolsága, így az élességállítás felgyorsítható. Válassza ki az optimális módot a fényképezési távolságnak megfelelően.

Közeli felvétel: Autófókusz 8 m és 2,5 m között.

Normál felvétel: Autófókusz ∞ (végtelen távolság) és 2,5 m között.

Távoli felvétel: Autófókusz ∞ (végtelen távolság) és 8 m között. Az objektív szíjának csatlakoztatása (8. ábra)

Húzza ki a csuklószíj végét legalább 5 cm távolságra a csattól. Az objektív tokja szíjának csatlakoztatása (9. ábra)

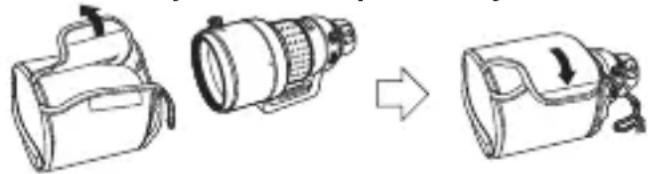

Húzza ki a csuklószíj végét legalább 5 cm távolságra a csattól. Felvételkészítési tudnivalók Fénnyel szembeni felvétel készítésénél tegye fel a fényellenzőt. Kettő vagy több szűrő, illetve vastagabb szűrő használata esetén az(ok) a kép egy részét levághatja/levághatják vagy homályosabbá teheti(k). Az LC-140 objektívvédő sapka felhelyezése

HU38 HU Tulajdonságok Az ED 90–250 mm-es f2,8 objektív nagy fényerejű lencse, amelyet kizárólag az Olympus FOUR THIRDS tükörrefl exes digitális fényképezőgépekhez fejlesztettek ki. Porálló és cseppálló kialakítás. A teleobjektív zoomobjektív egy 180–500 mm-es objektívnek felel meg egy 35 mm-es fényképezőgépre átszámítva. Jó képminőség, 12 csoportos, 17 lencsetaggal rendelkező f2,8 objektívrendszer, amely tartalmaz három ED lencsetagot (extra alacsony diszperziójú üveg lencsetagok). Opcionális EC-14 telekonverterrel használható. Opcionális EX-25 közgyűrűvel együtt használható a következő feltételekkel: Gyújtótá- volság Fényképezési tartomány Nagyítás (A 35 mm-es fényképezőgépre vonatkoztatott adatok a zárójelben szerepelnek) 90 mm 47,7 cm – 53,5 cm 0,28x – 0,31x (0,56x – 0,64x) 150 mm 69,9 cm – 103,7 cm 0,17x – 0,24x (0,34x – 0,48x) 250 mm 107,1 cm – 264,3 cm 0,10x – 0,21x (0,20x – 0,42x)

Ez az objektív nem használható az Olympus Macro Flash rendszerrel. Mûszaki adatok Foglalat : Four Thirds foglalat Gyújtótávolság : 90 – 250 mm Max. rekeszérték : f2,8 Képszög : 14˚ – 5˚ Az objektív konfi gurációja : 17 lencsetag 12 csoportban Többrétegű bevonat (részben egyrétegű) Írisz vezérlés : f2,8 – f22 Fényképezési tartomány : 2,5 m – ∞ (végtelen) Fókusz beállítás : AF/MF átkapcsolás Tömeg : 3250 g Méretek : Max. átmérő Ø 123 x Teljes hosszúság 276 mm Fényellenző foglalat : Bajonett A szűrőfoglalat csavarmenetének átmérője : 105 mm A gyártó fenntartja a műszaki adatok és a formaterv előzetes értesítés vagy kötelezettség nélküli megváltoztatásának jogát.

• HU 39 Európai vásárlóink számára A »CE« jelölés garantálja, hogy a termék megfelel az európai uniós biztonsági, egészség- és környezetvédelmi, valamint fogyasztóvédelmi követelményeknek. A CE-jelzéssel ellátott termékek Európában kerülnek forgalomba. Óvintézkedések: Feltétlenül olvassa el az alábbiakat Figyelmeztetés: Biztonsági tudnivalók Ne nézzen a Napba az objektíven keresztül, mert vakságot vagy látáskárosodást okozhat. Ne hagyja az objektívet védősapka nélkül. Ha a napfény az objektívben összpontosul, tüzet okozhat. Ne hagyja a fényképezőgépet úgy, hogy az közvetlenül a nap felé legyen irányítva. Az objektívben összefutó és a fényképezőgép belsejébe irányuló napsugarak az objektív meghibásodását, vagy tüzet okozhatnak. Kezelési utasítások Üzemi hőmérséklet tartomány: +40 °C-tól –10 °C-ig.

Kerülje a hirtelen hőmérséklet-változásokat. Ne tegye az objektívet érintkezőjével lefelé. Kerülje a túl nagy nyomást. Ne érintse meg a lencsét. Ne merítse vízbe a készüléket. Ne érintse meg az érintkezőket. Ne ejtse le a készüléket. Kerülje a szerves oldószerek használatát. Kerülje a túlzott nedvességet. Kerülje a mágnesességet. Tárolási utasítások Használaton kívül helyezze fel a védősapkát. Az objektív tisztításához puha kendőt használjon. Kerülje a molyirtók használatát. Bármilyen probléma esetén lépjen kapcsolatba a legközelebbi Olympus márkaszervizzel. Műszaki segítségnyújtás Európában Kérjük, keresse fel honlapunkat. http://www.olympus-europa.com vagy hívja a következő számot: Tel.: 00800 – 67 10 83 00 (ingyenes), illetve a +49 180 5 - 67 10 83 vagy +49 40 - 237 73 48 99 (díjköteles)
