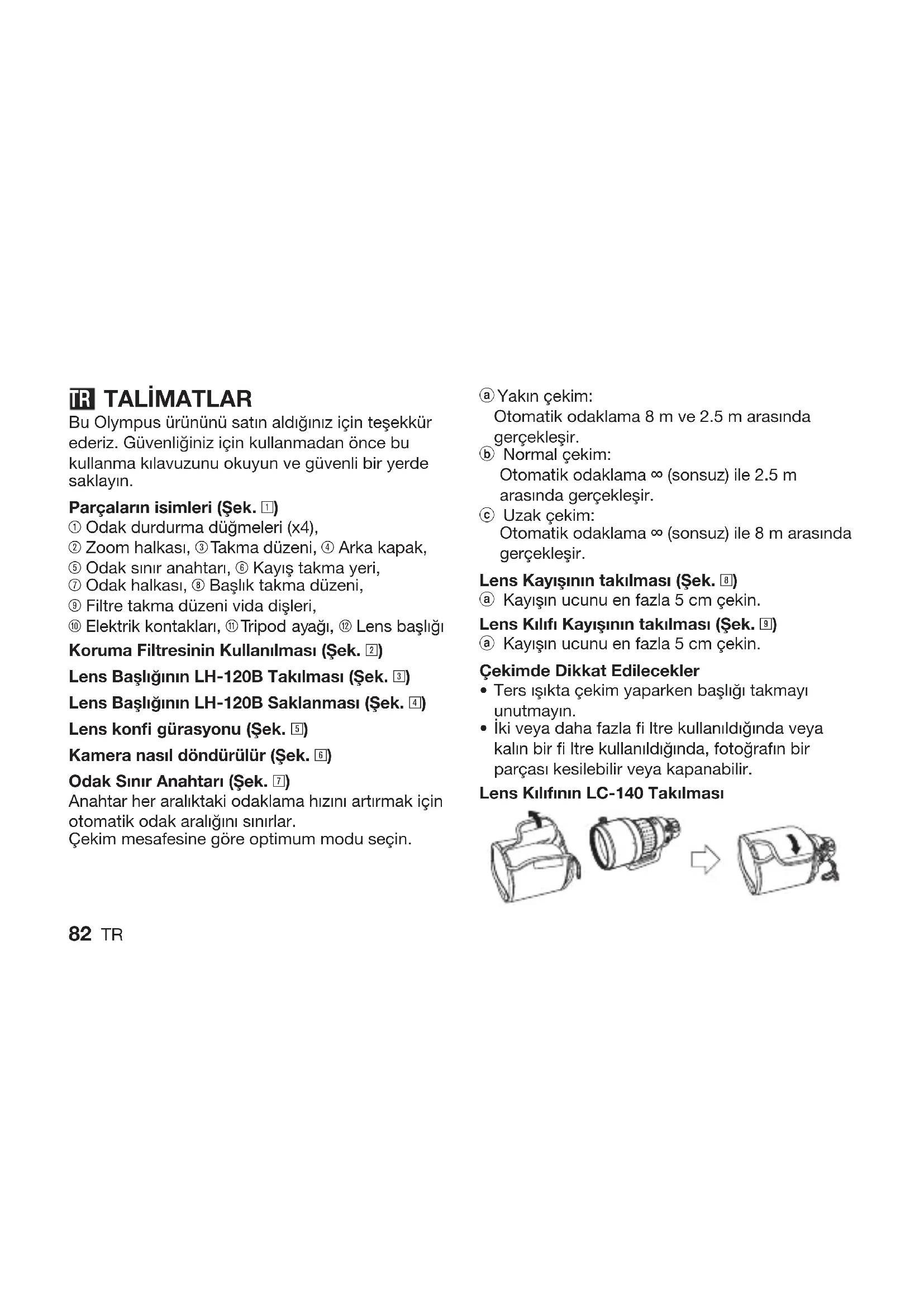

KULLANIM KILAVUZU ZUIKO DIGITAL ED 90250mm 1:2.8 OLYMPUS

Bu Olympus ürününü satın aldığınız için teşekkür ederiz. Güvenliğiniz için kullanmadan önce bu kullanma kılavuzunu okuyun ve güvenli bir yerde saklayın.

Parçaların isimleri (Şek. 1)

① Odak durdurma düğmeleri (x4),
② Zoom halkası, ③ Takma düzeni, ④ Arka kapak,
⑤ Odak sınır anahtarı, ⑥ Kayış takma yeri,
⑦ Odak halkası, ⑧ Başlık takma düzeni,
⑨ Filtre takma düzeni vida dişleri,
⑩ Elektrik kontakları, ⑪ Tripod ayağı, ⑫ Lens başlığı

Koruma Filtresinin Kullanılması (Şek. 2)

Lens Başlığının LH-120B Takılması (Şek. 3)

Lens Başlığının LH-120B Saklanması (Şek. 4)

Lens konfi gürasyonu (Şek. 5)

Kamera nasıl döndürülür (Şek. 6)

Odak Sınır Anahtarı (Şek. 7)

Anahtar her aralıktaki odaklama hızını artırmak için otomatik odak aralığını sınırlar.

Çekim mesafesine göre optimum modu seçin.

a Yakın çekim:
Otomatik odaklama 8 m ve 2.5 m arasında gerçekleşir.
⑥ Normal çekim:
Otomatik odaklama ∞ (sonsuz) ile 2.5 m arasında gerçekleşir.
© Uzak çekim:
Otomatik odaklama ∞ (sonsuz) ile 8 m arasında gerçekleşir.

Lens Kayışının takılması (Şek. 8)

Ⓐ Kayışın ucunu en fazla 5 cm çekin.

Lens Kılıfı Kayışının takılması (Şek. 9)

Ⓐ Kayışın ucunu en fazla 5 cm çekin.

Çekimde Dikkat Edilecekler

• Ters ışıkta çekim yaparken başlığı takmayı unutmayın.
• İki veya daha fazla fi İtre kullanıldığında veya kalın bir fi İtre kullanıldığında, fotoğrafın bir parçası kesilebilir veya kapanabilir.

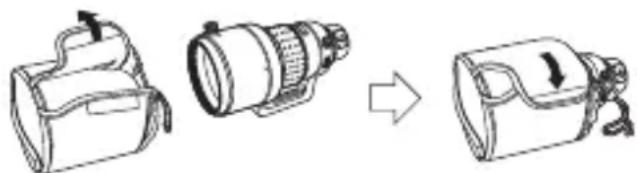

Lens Kılıfının LC-140 Takılması

• ED 90 – 250 mm f2.8, yüksek görüntüleme özelliğine sahip, özel olarak Olympus FOUR THIRDS tek-lens-refl eks dijital kameralariyla kullanılmak üzere tasarlanmış olan bir lenstir.
• Toza ve su damlasına dayanıklı yapı.
• Telefoto zoom lens, 35 mm'lik bir fi lmli fotoğraf makinesinde 180 – 500 mm'lik lense denktir.
• Yüksek görüntü kalitesi, 12-grup, 17-eleman f2.8 lens sistemi, üç adet ED eleman (Ekstra düşük dispersiyon cam lens) içerir.
• Opsiyonel EC-14 telekonvertör ile birlikte kullanılabilir.
• Opsiyonel EX-25 uzantı tüpüyle birlikte aşağıdaki koşullarda kullanılabilir.

Odk Uzunluğu	Çekim Aralığı	Büyütme(Denk olan 35 mm değerler parantez içinde gösterilmiştir)
90 mm	47.7 cm- 53.5 cm	0.28x - 0.32x(0.56x - 0.64x)
150 mm	69.9 cm- 103.7 cm	0.17x - 0.24x(0.34x - 0.48x)
250 mm	107.1 cm- 264.3 cm	0.10x - 0.21x(0.20x - 0.42x)

Bu lens Olympus Makro Flaş Sistemi ile birlikte kullanılamaz.

Ana Özellikler

Objektif yuvası : Four Thirds Yuvası

Odak mesafesi : 90 - 250 mm

Maks. diyafram : f2.8

Görüntü açısı : 14° – 5°

Lens : 12 grupta 17 eleman

konfi gürasyonu Çok katmanlı kaplama (kısmen tek katmanlı kaplama)

İris kontrolü : f2.8 - f22

Çekim aralığı : 2.5 m - ∞ (sonsuz)

Ödak ayarı : AF/MF geçişli

Ağırlık : 3250 g

Boyutlar : Maks. çap ∅ 123 mm x Toplam uzunluk 276 mm

Lens başlığı takma

düzeni : Örten

Filtre takma bölümü

vida dişleri çap : 105 mm

- Tasarım ve teknik özellikler üretici tarafından önceden haber verilmeden değiştirilebilir.

Avrupa'daki müşteriler için

«CE» işareti, ürünün Avrupa güvenlik, sağlık, çevre ve müşteri koruma şartnameleri ile uyumlu olduğunu belirtir. CE işaretli ürünler Avrupa'daki satışlara yöneliktir.

Uyarılar:

Aşağıdakileri Okuduğunuzdan Emin Olun

Uyarılar: Güvenlik Önlemleri

• Lens ile güneşe bakmayın. Körlük veya görme bozukluğuna yol açabilir.
• Lensi kapaksız bırakmayın. Lensin içinden güneş ışığı geçerse yangına yol açabilir.
• Lensi doğrudan güneşe çevirmeyin. Güneş ışığı lens içerisinde yoğunlaşıp kamera içerisinde odaklanır ve hasar veya yangına neden olabilir.

Kullanma önlemleri

• Çalışma sıcaklık aralığı +40 °C ila -10 °C.
• Ani sıcaklık değişimlerinden kaçının.
• Lensi yüzü yere bakacak şekilde bırakmayın.

• Çok fazla basınçtan kaçının.

• Lense dokunmayın.

• Suya sokmayın.
• Kontaklara dokunmayın.
• Düşürmeyin.
• Organik çözücüler kullanmayın.
• Aşırı nemden kaçının.
• Manyetik ortamlardan kaçının.

Saklama Önlemleri

• Kullanılmadığında lensin kapağını takın.
• Lens temizliği için kağıt mendil veya yumuşak kumaş kullanın.
• Böcek ilaçlarından koruyun.

Herhangi bir sorun olduğunda en yakın Olympus Servis Merkezine başvurun.

- Avrupa Teknik Müşteri Desteği

Lütfen ana sayfamızı ziyaret edin http://www.olympus-europa.com veya şu NUMARAYI arayın:

Tel. 00800 - 67 10 83 00 (Ücretsiz)

+49 180 5 - 67 10 83 veya

+49 40 - 237 73 48 99 (Ücretli)
