NAUDOJIMO INSTRUKCIJA GSB 14 4 VEC Professional BOSCH

Darba režīma izvēle Urbšana GSR 14,4 V-EC, GSR 18 V-EC: pagriežot gredzenu griezes momenta iestatīšanai (3), iestatiet vēlamo griezes momentu. GSB 14,4 V-EC, GSB 18 V-EC: darba režīmu pārslēdzēju (4) iestatiet uz simbolu „Urbšana”. Skrūvēšana GSR 14,4 V-EC, GSR 18 V-EC: gredzenu griezes momenta iestatīšanai (3) iestatiet simbolu „Skrūvēšana”. GSB 14,4 V-EC, GSB 18 V-EC: darba režīmu pārslēdzēju (4) iestatiet uz simbolu „Skrūvēšana”. Triecienurbšana (GSB 14,4 V-EC, GSB 18 V-EC) Pārvietojiet darba režīmu pārslēdzēju (4) pret simbolu „Triecienurbšana“. Ieslēgšana un izslēgšana Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (14) un turiet to nospiestu. LED gaismas avots (10) iedegas pie daļēji vai līdz galam nospiesta ieslēdzēja (14), izgaismojot skrūvēšanas vietu nepietiekoša apgaismojuma apstākļos. Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (14). Griešanās ātruma regulēšana Ieslēgta elektroinstrumenta griešanās ātrumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēju (14). Viegli nospiežot ieslēdzēju (14) elektroinstrumenta darbvārpsta sāk griezties ar nelielu ātrumu. Palielinot spiedienu, pieaug arī griešanās ātrums. Griezes momenta iestatīšana Griežot griezes momenta iestatīšanas gredzenu (3), vajadzīgo griezes momentu var iestatīt 20 pakāpēs. Griezes momentam sasniedzot izvēlēto vērtību, darbinstruments pārstāj griezties. Mehāniskā pārnesumu pārslēgšana u Pārnesumu pārslēdzēju (5) var pārvietot gan tad, ja elektroinstruments nedarbojas, gan arī tā darbības laikā. Taču to nav ieteicams darīt laikā, kad elektroinstruments tiek darbināts ar pilnu slodzi vai ar maksimālu griešanās ātrumu. Bosch Power Tools 1 609 92A 4WX | (26.11.2019)202 | Latviešu Pārnesums 1: neliels griešanās ātrums, kas piemērots liela diametra urbumu veidošanai un skrūvju ieskrūvēšanai. Pārnesums 2: liels griešanās ātrums, kas ir piemērots urbumu veidošanai ar neliela diametra urbjiem. Termoatkarīga aizsardzība pret pārslodzi Darbinot elektroinstrumentu paredzētajā veidā, to nevar pārslogot. Ja ir liela slodze vai tiek sasniegta temperatūra, kas atrodas ārpus pieļaujamo akumulatora temperatūras vērtību diapazona robežām, samazinās elektroinstrumenta griešanās ātrums. Akumulatora temperatūrai atgriežoties pieļaujamo vērtību diapazona robežās, elektroinstruments atsāk darboties ar pilnu ātrumu. Nostrādājot termoatkarīgajai aizsardzībai pret pārslodzi, iedegas sarkans LED indikators (11), kas izvietots uz elektroinstrumenta. Ja gaismas diode (11) nodziest, tas nozīmē, ka instrumentā izmantojamā akumulatora temperatūra no jauna ir atgriezusies pieļaujamo vērtību diapazona robežās. Aizsardzība pret dziļo izlādi Elektroniskās elementu aizsardzības (ECP) funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārstāj griezties. Ātrā izslēgšanās (atsitiena kontrole) Ātrās izslēgšanās funkcija (atsitiena kontrole) ļauj uzlabot kontroli pār elektroinstrumentu un paaugstina lietotāja aizsardzības pakāpi, salīdzinājumā ar elektroinstrumentiem bez atsitiena kontroles funkcijas. Elektroinstrumentam pēkšņi, neparedzēti pagriežoties ap urbja asi, tas izslēdzas. Nostrādājot ātrās izslēgšanās funkcijai, uz elektroinstrumenta sāk mirgot LED gaismas avots. Lai no jauna ieslēgtu elektroinstrumentu, atlaidiet un no jauna nospiediet ieslēdzēju. u Ja atsitiena kontroles funkcija Kickback Control nedarbojas, elektroinstrumentu vairs nav iespējams ieslēgt. Nodrošiniet, lai elektroinstrumentu remontētu vienīgi kvalificēts speciālists, nomaiņai izmantojot tikai oriģinālās rezerves daļas. Norādījumi darbam u Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas. Lai izņemtu skrūvgrieža uzgali vai universālo turētāju, drīkst lietot palīgrīkus. Turētājs stiprināšanai pie jostas Izmantojot šo turētāju , elektroinstrumentu var piekarināt, piemēram, pie jostas. Tas ļauj izbrīvēt darbam abas rokas, un elektroinstruments vienmēr ir viegli sasniedzams. Krāsains aizspiednis (attēls D) Izmantojot krāsaino marķieri (6), elektroinstrumentu var individuāli iezīmēt. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. 1 609 92A 4WX | (26.11.2019) Bosch Power ToolsLietuvių k. | 203 Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse202). Lietuvių k. Saugos nuorodos Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavi- ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Nene- škite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne- šdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisuka- nčioje prietaiso dalyje esantis įrankis ar raktas gali sužalo- ti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite Bosch Power Tools 1 609 92A 4WX | (26.11.2019)204 | Lietuvių k. pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra- bužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi- sukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau- mų pavojų. u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti. u Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neati- tinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera- tūra neatitinka nurodyto diapazono ribų, gali sugesti aku- muliatorius ir kilti gaisras. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. u Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros at- stovas. Saugos nuorodos dirbantiems su gręžimo mašinomis ir gręžtuvais Saugos nuorodos atliekant bet kokius darbus u Gręždami su smūgiu dėvėkite klausos apsaugos prie- mones. Dėl triukšmo poveikio galima prarasti klausą. u Jei atliekate darbus, kurių metu darbo įrankis ar va- ržtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Darbo įrankiui ar varžtui palietus laidą, kuriuo teka elektros srovė, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose teka elektros srovė, ir operatorių gali trenkti elektros smūgis. Saugos nuorodos dirbantiems su ilgais grąžtais u Niekada nedirbkite nustatę sūkių skaičių, didesnį už maksimalų ant grąžto nurodytą sūkių skaičių. Esant di- 1 609 92A 4WX | (26.11.2019) Bosch Power ToolsLietuvių k. | 205 desniam sūkių skaičiui, darbo įrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys. u Visada pradėkite gręžti mažu greičiu, grąžtą pridėję prie ruošinio. Esant didesniam sūkių skaičiui, darbo įra- nkis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys. u Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su grąžtu, ir nespauskite per stipriai.Grąžtas gali įlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti. Papildomos saugos nuorodos u Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvina- nt varžtus gali atsirasti trumpalaikis reakcijos momentas. u Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įt- virtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įs- trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri- nio įrankio. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. u Užsiblokavus darbo įrankiui, elektrinį įrankį nedelsda- mi išjunkite. Būkite pasirengę dideliems reakcijos mo- mentams, sukeliantiems atatranką. Darbo įrankis užsi- blokuoja, kai elektrinis įrankis veikiamas per didele apkro- va arba yra perkreipiamas apdirbamame ruošinyje. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Elektrinis įrankis yra skirtas varžtams įsukti ir išsukti bei gręžti į medieną, metalą, keramiką ir plastiką. GSB taip pat skirtas plytoms, mūrui ir akmeniui su smūgiu gręžti. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Įrankių įtvaras (2) Greitojo užveržimo griebtuvas (3) Sukimo momento nustatymo žiedas (4) Veikimo režimų perjungiklis (GSB14,4V-EC, GSB18V-EC) (5) Greičių perjungiklis (6) Spalvota juostelė (7) Laikiklis tvirtinti prie diržo (8) Ličio jonų (9) Akumuliatoriaus atblokavimo klavišas (10) Darbinė lemputė (11) Apsaugos nuo perkrovos indikatorius (12) Universalus antgalių laikiklis

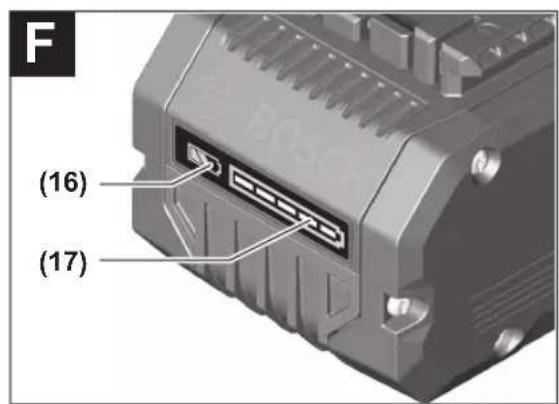

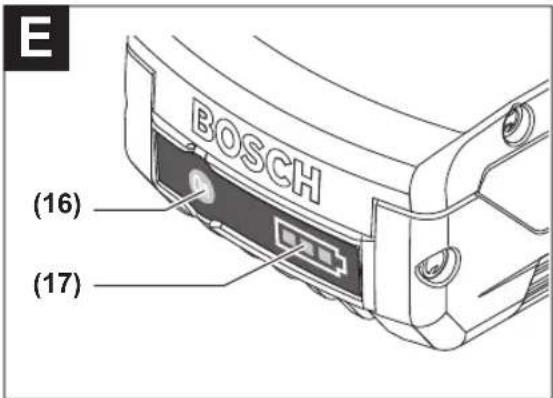

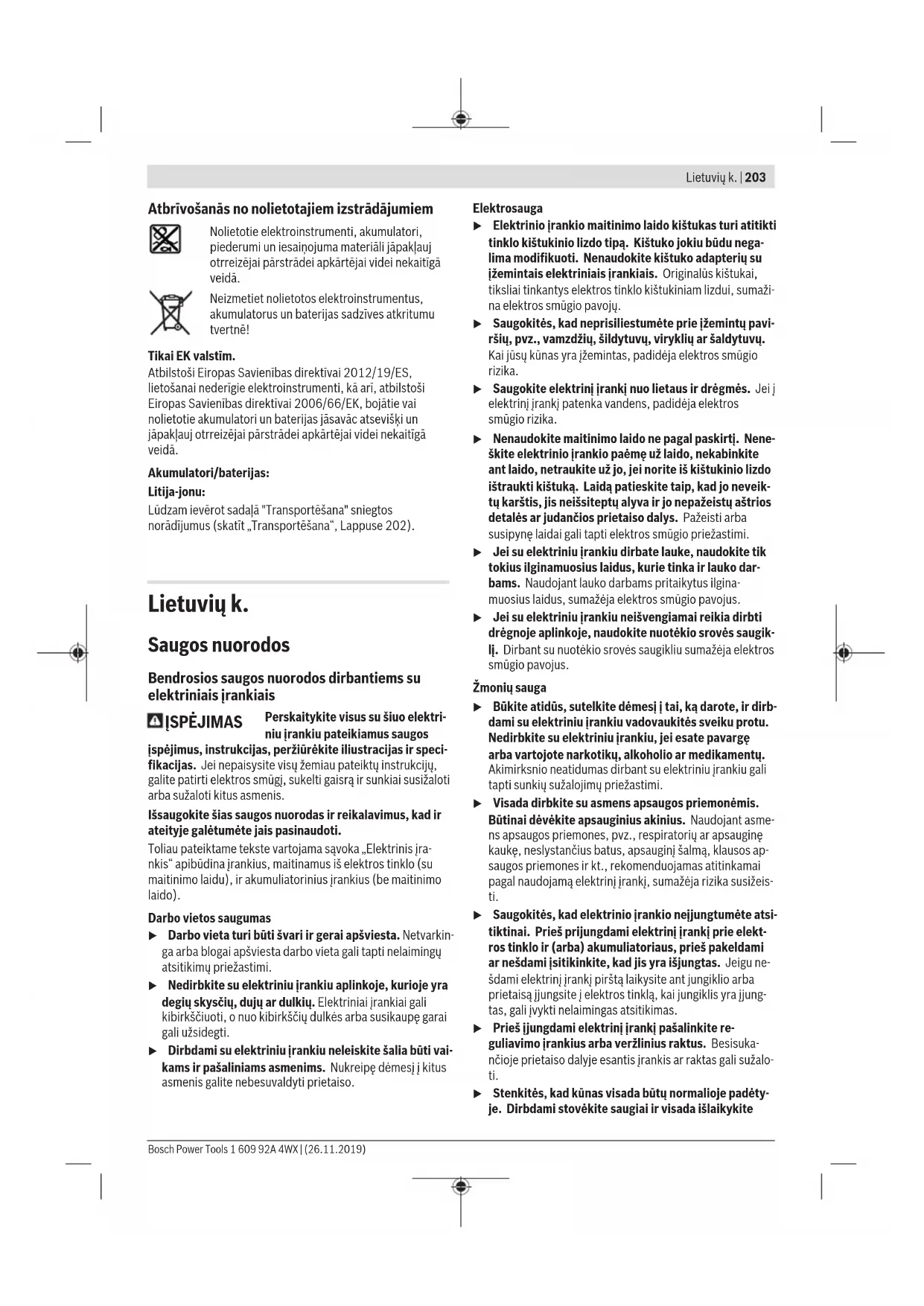

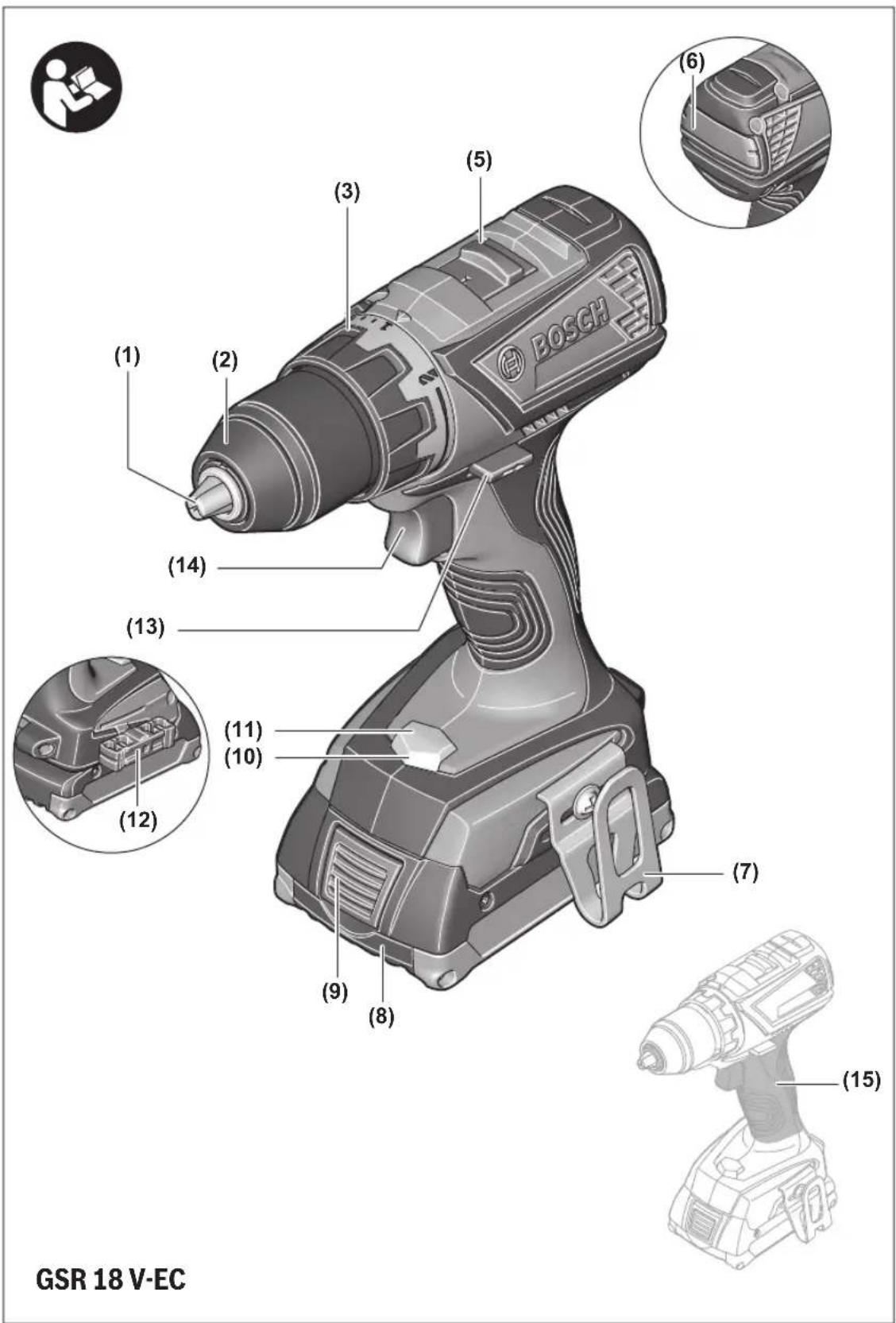

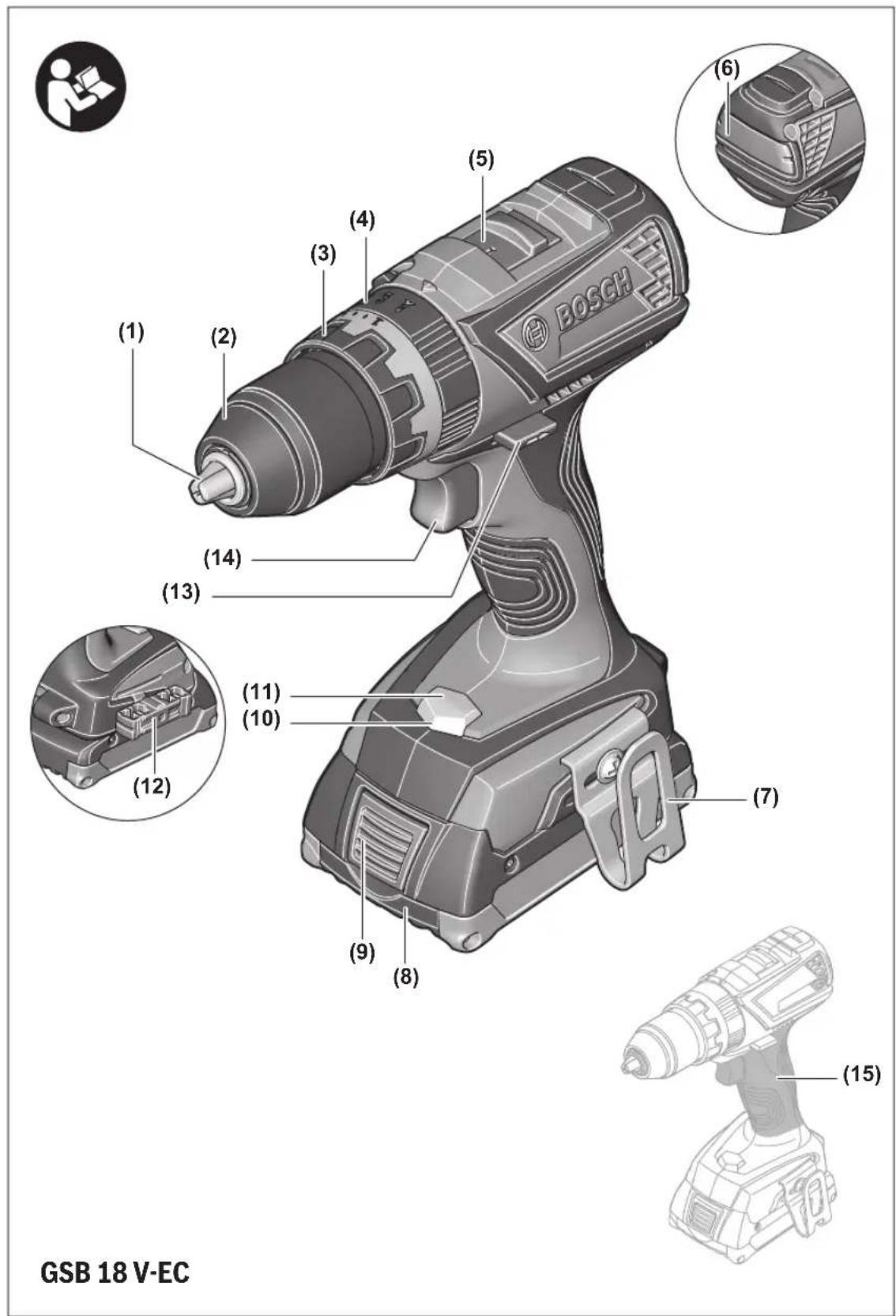

(13) Sukimosi krypties perjungiklis (14) Įjungimo-išjungimo jungiklis (15) Rankena (izoliuotas rankenos paviršius) (16) Įkrovos būklės indikatoriaus mygtukas (17) Akumuliatoriaus įkrovos būklės indikatorius

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Akumuliatorinis gręžtuvas-suktu- vas GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Gaminio numeris 3 601 JE8 0.. 3 601 JE8 1.. 3 601 JE9 0.. 3 601 JE9 1.. Nominalioji įtampa V= 14,4 18 14,4 18 Tuščiosios eigos sūkių skaičius

0–1900 0–1900 0–1900 0–1900 Smūgių skaičius

kg 1,4–1,7 1,7–2,7 1,5–1,7 1,7–2,7 Rekomenduojama aplinkos tempera- tūra įkraunant °C 0...+35 0...+35 0...+35 0...+35 Leidžiamoji aplinkos temperatūra veikiant

ir sandėliuojant °C -20...+50 -20...+50 -20...+50 -20...+50 Rekomenduojami akumuliatoriai GBA 14,4V... GBA 18V... ProCORE18V... GBA 14,4V... GBA 18V... ProCORE18V... Rekomenduojami krovikliai GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) priklausomai nuo naudojamo akumuliatoriaus B) ribota galia, esant temperatūrai <0 °C Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-1.

GSR 14,4 V-EC/GSR 18 V-EC

Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra75dB(A). Paklaida K=5dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis!

GSB14,4V-EC/ GSB18V-EC

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis87dB(A); garso galios ly- gis98dB(A). Paklaida K=5dB. Dirbkite su klausos apsaugos priemonėmis! GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagalEN62841-2-1: Gręžimas į metalą:

<2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 Smūginis gręžimas į betoną:

10,0 1,5 10,0 1,5 Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. 1 609 92A 4WX | (26.11.2019) Bosch Power ToolsLietuvių k. | 207 Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame įrankyje naudojamo ličio jonų akumuliatoriaus. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių. Laikykitės pateiktų šalinimo nurodymų. Akumuliatoriaus išėmimas Akumuliatoriuje (8) yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą (9), akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. Norėdami išimti akumuliatorių(8), paspauskite atblokavimo klavišą(9)ir išimkite akumuliatorių iš elektrinio įrankio. Traukdami nenaudokite jėgos. Akumuliatoriaus įkrovos būklės indikatorius Žali akumuliatoriaus įkrovos būklės indikatoriai(17)rodo akumuliatoriaus(8)įkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia. Jei norite, kad būtų parodyta įkrovos būklė, paspauskite mygtuką(16). Tai galima ir tada, kai akumuliatorius yra išim- tas. Jei paspaudus mygtuką(16)nešviečia nei vienas šviesadio- dis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Akumuliatoriaus tipasGBA18V… (žr.Epav.) LEDs Talpa Šviečia nuolat 3x žalias 60−100% Šviečia nuolat 2x žalias 30−60% Šviečia nuolat 1x žalias 5−30% Mirksi 3x žalias 0−5% Akumuliatoriaus tipasProCORE18V… (žr.Fpav.) LEDs Talpa Šviečia nuolat 5× žalias 80−100% Šviečia nuolat 4× žalias 60−80% Šviečia nuolat 3× žalias 40−60 % Šviečia nuolat 2× žalias 20−40 % Šviečia nuolat 1× žalias 5−20 % Mirksi 1× žalias 0−5 % Įrankio keitimas (žr.Apav.) u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. Jei įjungimo-išjungimo jungiklis (14) nepaspaustas, gręžimo suklys užblokuojamas. Tada galima greitai, patogiai ir nesu- dėtingai pakeisti griebtuve įstatytą darbo įrankį. Greitojo užveržimo griebtuvą (2), sukdami ➊ kryptimi, atida- rykite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite įra- nkį. Tvirtai užveržkite ranka greitojo užveržimo griebtuvo (2) įvo- rę, sukdami kryptimi ➋. Tokiu būdu griebtuvas bus automa- tiškai užfiksuojamas. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Bosch Power Tools 1 609 92A 4WX | (26.11.2019)208 | Lietuvių k. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu- liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba gali būti pažeistas. Kad apsaugotumėte nuo netikėto įjungimo, sukimosi kryp- ties perjungiklį (13) nustatykite į vidurinę padėtį. Įkrautą akumuliatorių (8) stumkite į rankeną, kol pajusite, kad jis užsifiksavo ir gerai prigludo prie rankenos. Sukimosi krypties nustatymas (žr.Bpav.) Sukimosi krypties perjungikliu (13) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (14) yra nuspaustas, tai padaryti yra neįmano- ma. Dešininis sukimasis: perstumkite sukimosi krypties perjungiklį(13) abiejose pusėse iki atramos į padėtį. Kairinis sukimasis: perstumkite sukimosi krypties perjungiklį(13) abiejose pusėse iki atramos į padėtį. Veikimo režimo pasirinkimas Gręžimas GSR 14,4 V-EC, GSR 18 V-EC: Sukimo momento nustatymo žiedą(3)nustaty- kite ties pageidaujamu sukimo momentu. GSB 14,4 V-EC, GSB 18 V-EC: Veikimo režimų perjungiklį(4)nustatykite ties simboliu „Gręžimas“. Sukimas

GSR 14,4 V-EC, GSR 18 V-EC

Sukimo momento nustatymo žiedą(3) nustaty- kite ties simboliu „Sukimas“. GSB 14,4 V-EC, GSB 18 V-EC: Veikimo režimų perjungiklį(4)nustatykite ties simboliu „Sukimas“. Gręžimas su smūgiu (GSB 14,4 V-EC, GSB 18 V-EC) Veikimo režimų perjungiklį(4)nustatykite ties simboliu „Gręžimas su smūgiu“. Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (14) ir laikykite jį paspaustą. Šviesos diodas (10) šviečia, kai pusiau arba visiškai pa- spaustas įjungimo-išjungimo jungiklis (14); jis apšviečia sukimo vietą, kai ji nepakankamai apšviesta. Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (14). Sūkių reguliavimas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite re- guliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (14). Lengvai spaudžiant įjungimo-išjungimo jungiklį (14), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai ati- tinkamai padidėja. Sukimo momento pasirinkimas Sukimo momento reguliavimo žiedu(3) 20pakopų galite nustatyti reikiamą sukimo momentą. Kai tik pasiekiamas nustatytas sukimo momentas, darbo įrankis sustabdomas. Mechaninis greičių perjungimas u Greičių perjungiklį (5) galite jungti elektriniam įra- nkiui neveikiant arba veikiant. Tačiau jungiklio nejun- kite, kai įrankis veikia visu krūviu arba didžiausiu sūkių skaičiumi.

Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti.

Didelio sūkių skaičiaus diapazonas, skirtas mažo skersmens kiaurymėms gręžti. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Esant per didelei apkrovai arba akumulia- toriaus temperatūrai esant už leidžiamojo temperatūros diapazono ribų, sumažinamas sūkių skaičius. Elektrinis įra- nkis visu maksimaliu skaičiumi pradės veikti tik tada, kai bus pasiekta leidžiamoji akumuliatoriaus temperatūra. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos rodoma ant elektrinio įrankio esančiu, raudonai šviečiančiu šviesos diodu(11). Jei šviesos diodas(11) užgeso, vadinasi įrankis vėl pasiekė leidžiamąjį akumuliatoriaus temperatūros diapazoną. Apsauga nuo visiškos iškrovos Celių apsaugos sistema „Electronic Cell Protection“ (ECP) saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. Greitojo atjungimo įtaisas („KickBack Control“) Greitojo atjungimo įtaisas („KickBack Control“) užtikrina geresnę elektrinio įra- nkio kontrolę ir tokiu būdu padidina dirba- nčiojo apsaugą nei dirbant su elektriniais įrankiais be „KickBack Control“. Staiga ir netikėtai pra- dėjus suktis elektriniam įrankiui apie grąžto ašį, elektri- nis įrankis išsijungia. Apie greitą išjungimą praneša ant elektrinio įrankio mirksin- tis šviesadiodis indikatorius . Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklį atleiskite ir paspauskite iš naujo. u Jei "KickBack Control" funkcija pažeista, elektrinio įrankio nebus galima įjungti. Elektrinį įrankį turi re- montuoti tik kvalifikuoti specialistai ir naudoti tik ori- ginalias atsargines dalis. 1 609 92A 4WX | (26.11.2019) Bosch Power Tools한국어 | 209 Darbo patarimai u Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisuka- ntys darbo įrankiai gali nuslysti. Norint išimti suktuvo antgalį arba universalų antgalių laikiklį, galima naudoti pagalbinį įrankį. Laikiklis tvirtinti prie diržo Pasinaudodami laikikliu, skirtu tvirtinti prie diržo, elektrinį prietaisą galite pakabinti, pvz., ant diržo. Tada Jūsų abi ran- kos bus laisvos, o elektrinis prietaisas bus patogioje ir pasie- kiamoje vietoje. Spalvota juostelė (žr.D pav.) Spalvota juostele(6) elektrinį įrankį galite individualiai paže- nklinti. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch- pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis209).

• ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis gręžtuvas-suktu- vas Gaminio numeris GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC 3 601 JE8 0 p. 3
• 601 JE8 1 p. 3
• 601 JE9 0 p. 3
• 601 JE9 1 /42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015 EN 62841-2-1:2018 EN 55014-1:2017 EN 55014-2:2015 EN 50581:2012 p. 2006
