NAUDOJIMO INSTRUKCIJA GBH 18V-28 D Professional BOSCH

Lietuvių k. ......Puslapis 253

한국어 ......페이지 261

عربي 269

۲۷۷ فارسی کفچه 277

CE/UKCA.

l/i

Boschhammer (1) (2) (3) (4) (12) (10) (9) (8)(11) (6) (14) (5) (6) (7)

(15)

(16)

4

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPĖJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukeltį gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį i kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.

▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų.
Akimirksnio neatidumas dirbant su elektriniu įrankiu gali ti tapti sunkių sužalojimų priežastimi.

Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévékite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.

Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukan-čioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.

▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.

Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra-

254 | Lietuvių k.

nkio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su perforatoriais ir skeliamaisiais plaktukais

Saugos nuorodos atliekant bet kokius darbus

▶ Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
Naudokite su elektriniu įrankiu pateiktą (-as) papildoma (-as) rankeną (-as). Nesuvaldžius elektrinio įrankio, galima susižaloti.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Sukimo metu darbo įrankiui ar varžtui palietus laidą, kuriame yra įtampa, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose yra įtampa, ir operatorius gali patirti elektros smūgį.

Saugos nuorodos dirbantiems su perforatoriais su ilgais gražtais

Visada pradėkite gręžti mažu greičiu, gražta prideję prie ruošinio. Esant didesniam sūkių skaičiui, darbo jrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys.
▶ Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su gražtu, ir nespauskite per stipriai. Gražtas gali įlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti.

Papildomos saugos nuorodos

Prieš pradėdami darba, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalba vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.

Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Itvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuva, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

▶ Po naudojimo iškart nelieskite darbo įrankių ir besiri-bojančių korpuso dalių. Veikimo metu jie gali labai jkaisti ir nudeginti.
Darbo įrankis gręžimo metu gali užsiblokuoti. Darbo metu visuomet būtina tvirtai stovėti, o elektrinį įrankį būtina laikyti abiem rankomis. Priešingu atveju galite nebesuvaldyti elektrinio įrankio.
Būkite atsargūs kaltu atlikdami atskėlimo darbus. Krentančios atskeliamos medžiagos dalys gali sužaloti netoli esančius asmenis ir jus.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis įrankis yra skirtas betonui, plytoms ir natūraliam akmeniui su smūgiu gręžti bei lengviems ir vidutinio sunkumo kirtimo darbams atlikti. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smūgio. Elektriniai įrankiai su elektroniniu sūkių regulatoriumi ir dešininiu bei kairiniu sukimusi taip pat yra skirti varžtams sukti.

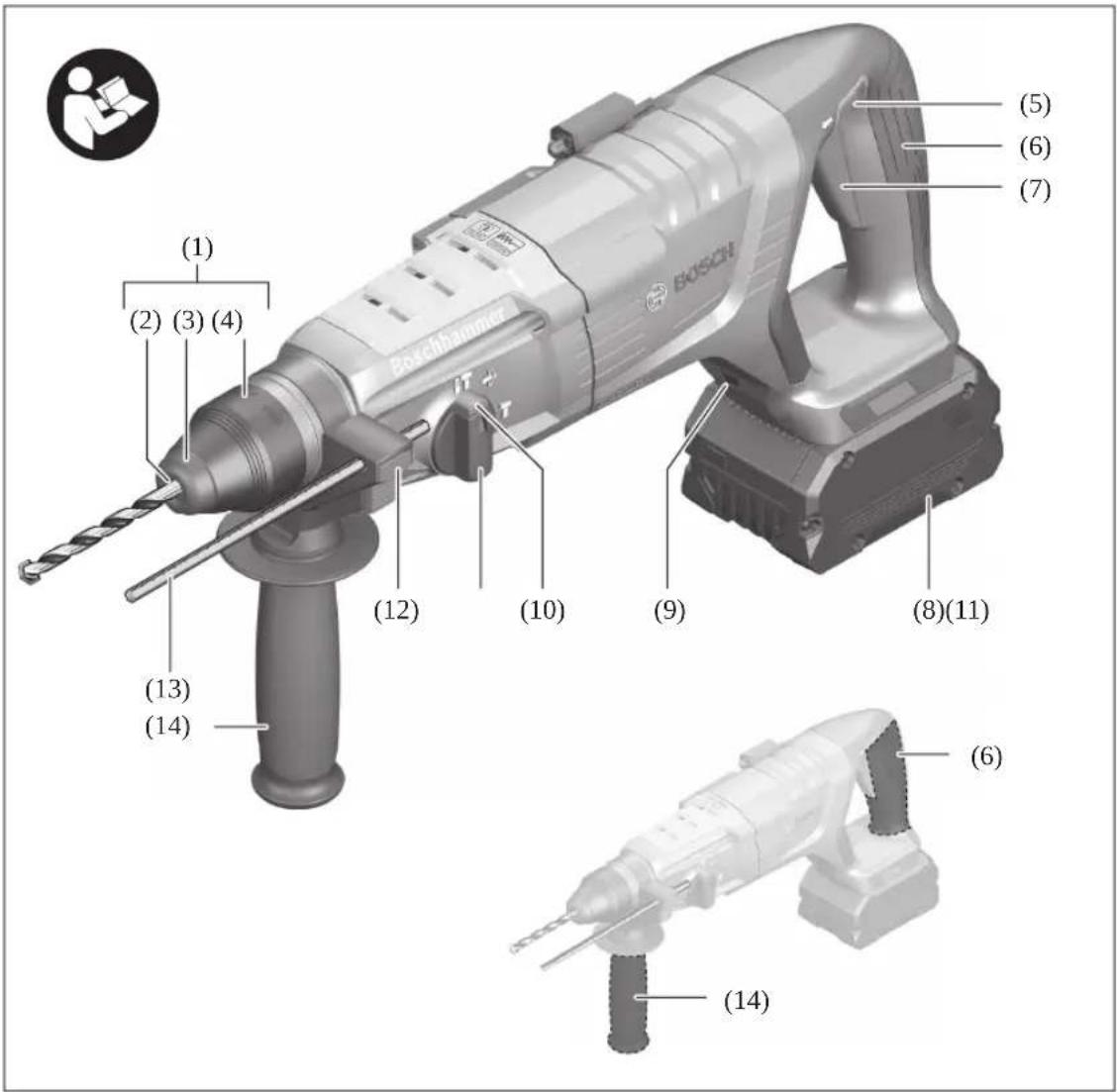

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) SDS plus griebtuvas
(2) Irankių įtvaras SDS plus
(3) Apsaugos nuo dulkių gaubtelis
(4) Užraktiné mova
(5) Sukimosi krypties perjungiklis
(6) Rankena (izoliuotas rankenos paviršius)
(7) ljungimo-išjungimo jungiklis
(8) Akumuliatorius ^a)
(9) Darbiné lemputé
(10) Grężimo-kirtimo režimų perjungiklio užrakto mygtukas
(11) Gręžimo-kirtimo režimų perjungiklis
(12) Gylio ribotuvo reguliatoriaus klavišas
(13) Gylio ribotuvas
(14) Papildoma rankena (izoliuotas rankenos paviršius)

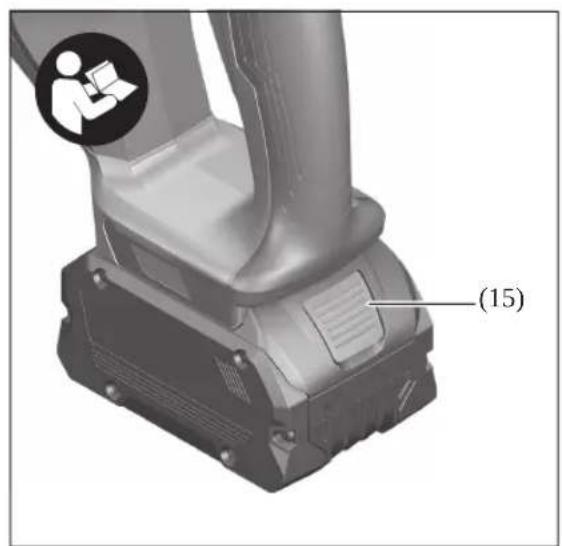

(15) Akumuliatoriaus atblokavimo klavišas ^a)

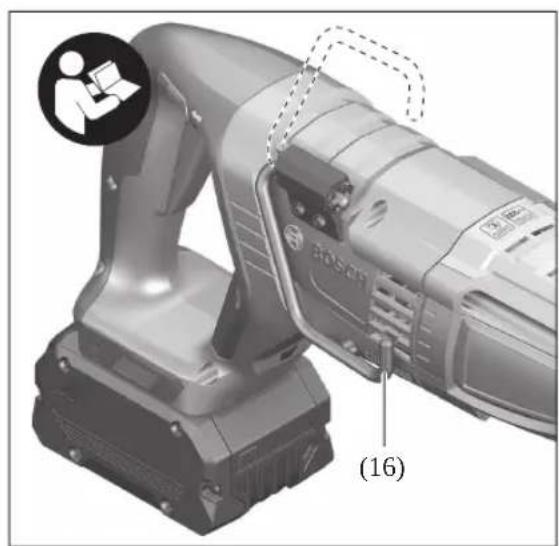

(16) Kablys jrankiui pakabinti
(17) Vainikinio griebtuvo apsauginis varžtas ^a)
(18) Vainikinis griebtuvas ^a)
(19) SDS plus kotelis griebtuvui ^a)
(20) Gražto griebtuvo raktas
(21) Universalus antgalių laikiklis su SDS plus koteliu ^a)
(22) Apsaugos nuo nukritimo priemonės tvirtinimo vieta ant elektrinio įrankio
(23) Apsaugos nuo nukritimo priemonė ^b)
(24) Apsaugos nuo nukritimo priemonės fiksuotas tvirtinimo taškas ^b)

a) Šio priedo standartiniame tiekiamame komplekte nėra.

b) Ši papildoma įranga į standartinį tiekiamą komplektą ir i Bosch papildomos įrangos programą nejeina.

Techniniai duomenys

Akumuliatorinis perforatorius		GBH 18V-28 D
Gaminio numeris		3 611 J19 0..
Nominalioji įtampa V= 18
Smūgių skaičiusA)	min-1	0-4250
Tuščiosios eigos sūkių skaičius
– Dešininis sukimasis min	-1	0-950
– Kairinis sukimasis min	-1	0-950
Įrankių įtvaras SDS plus
Suklio kakliuko skersmuo mm 50
Maks gręžinio skersmuo
– Betonas mm 28

256 | Lietuvių k.

Akumuliatorinis perforatorius		GBH 18V-28 D
– Mūro siena (grąžtas su karūna)	mm 68
– Plienas mm 13
– Mediena mm 30
Svoris ^B)	kg 3,0
Rekomenduojama aplinkos temperatūra jkraunant	°C 0 ... +35
Leidžiamoji aplinkos temperatūra veikiant ^C) ir sandėliuojant	°C -20 ... +50
Suderinami akumuliatoriai	GBA 18V...	ProCORE18V...
Rekomenduojami akumuliatoriai		GBA 18V... ≥4.0 Ah ProCORE18V...
Rekomenduojami krovikliai		GAL 18... GAX 18... GAL 36...

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi ProCORE18V 4.0Ah.
B) Svoris be akumuliatoriaus (akumuliatoriaus svorj žr. http://www.bosch-professional.com) C) ribota galia, esant temperatūrai < 0 °C
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-6.

Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 95 dB(A); garso galios lygis 103 dB(A). Paklaída K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-6:

Grężimas su smūgiu j betoną: a_h = 10,1 m/s^2 , K = 1,5 m/s^2 , Kirtimas: a_h = 7,2 m/s^2 , K = 1,5 m/s^2 ,

Grężimas j metalą: a_h = 2,5 m/s^2 , K = 1,5 m/s^2 , Sukimas: a_h = 2,5 m/s^2 , K = 1,5 m/s^2 .

Sioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Informacija apie dulkių emisija: su Bosch GDE 28 D Professional

Dulkių emisijos vertės nustatytos pagal EN 50632-2-6: alveoles liečiančios dulkės: < 0,50 mg/m³, K = 0 mg/m³ jkvepiamos dulkės: < 0,80 mg/m³, K = 0,2 mg/m³ kvarco dulkės: < 0,05 mg/m³

Nurodyta dulkių emisijos vertė buvo nustatyta, esant šioms eksploatavimo sąlygoms:

Veikimo režimas „Gręžimas su smūgiu“

Darbo jrankis: SDS plus gražtas, skersmuo 16 mm

Nuoroda: jei elektrinj jrankj naudojate kitokiu veikimo režimu, su kitokiais darbo jrankiais arba jei jis buvo nepakankamai techniškai prižiūrimas, dulkių emisijos vertė gali skirtis. Tai gali gerokai padidinti dulkių emisiją per visą darbo laikotarpį.

Jei reikia, imkitės papildomų apsaugos priemonių dirbančia-jam nuo dulkių emisijos poveikio apsaugoti: dévėkite respira-torių su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai jkraukite.

Akumuliatoriaus ïdėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus jkrovos büklès indikatorius

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Tai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviečia nuolat 3× žali 60–100 %

Šviečia nuolat 2× žali 30–60 %

Šviečia nuolat 1× žalias 5–30 %

Šviečia nuolat 5× žali 80–100 %

Šviečia nuolat 4× žali 60–80 %

Šviečia nuolat 3× žali 40–60 %

Šviečia nuolat 2× žali 20–40 %

Šviečia nuolat 1× žalias 5–20 %

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo – 20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Pagalbinė rankena

▶ Elektrini j rankj naudokite tik su papildoma rankena (14).
▶ Papildoma rankena visada tvirtai užveržta. Priešingu atveju dirbdami galite nebesuvaldyti elektrinio įrankio.

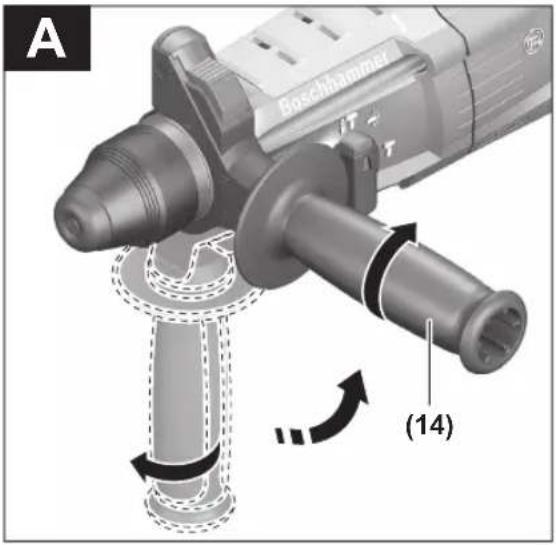

Papildomos rankenos pasukimas (žr. A pav.)

Papildomą rankeną (14) galite pasukti taip, kad darbo padėtis būtų kuo saugesnė ir mažiausia varginanti.

– Papildomos rankenos (14) apatinę dalj pasukite prieš laikrodžio rodyklę ir nustatykite papildomą rankeną (14) j norimą padėtį. Vėl užveržkite papildomos rankenos (14) apatinę dalį, sukdami ją pagal laikrodžio rodyklę.

Atkreipkite dėmesį, kad papildomos rankenos užveržia- moji juosta būtų specialiame, korpuse esančiame griove- lyje.

Griebtuvo ir įrankio parinkimas

Norint grežti su smūgiu ir kirsti, reikia SDS plus įrankių, kuriuos būtų galima įstatyti į SDS plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo.

Griebtuvo keitimas

Vainikinio griebtuvo įdėjimas ir išėmimas

Norédami dirbti su įrankiais be SDS plus (pvz., grąžtu su cilindriniu kotu), turite uždėti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą).

Vainikinio griebtuvo montavimas (žr. B pav.)

– Isukite SDS plus kotelj (19) j vainikinj griebtuvą (18). Pri-tvirtinkite vainikinj griebtuvą (18) apsauginiu varžtu (17).

Atkreipkite dėmesį, kad apsauginis varžtas yra su kairiniu sriegiu.

Vainikinio griebtuvo jdėjimas (žr. B pav.)

• Nuvalykite kotelio (19) įstatomajį galą ir truputį patepkite.
  – Vainikinį griebtuvą (18) su koteliu (19) sukite į įrankių įtvarą, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. vainikinį griebtuvą (18) patraukite.

Vainikinio griebtuvo nuémimas

– Patraukite užraktinę movą (4) atgal ir nuimkite vainikinį griebtuvą (18).

Irankių keitimas

Apsauginis nuo dulkių gaubtelis (3) neleidžia gręžimo metu kylančioms dulkėms patekti į įrankių įtvarą. Įdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaubtelio (3).

▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

258 | Lietuvių k.

SDS plus irankio keitimas

SDS plus darbo įrankio įstatymas (žr. C pav.)

Su SDSIplus griebtuvu (1) nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį.

• Darbo įrankį nuvalykite ir jo įstatomąjį galą šiek tiek pate-pkite.
• Darbo įrankį sukdami stumkite į įrankių įtvarą (2), kol jis savaime užsirakins.
• Patrauke įrankį atgal, patikrinkite, ar jis tinkamai užsifik-savo.

Dėl sistemos ypatumų įstatytas SDSīplus darbo įrankis turi šiek tiek laisvumo. Todėl veikiant tuščiąja eiga, gali susidary radialinis nuokrypis. Tai neturi jokios įtakos gręžiamos kiau- rymės tikslumui, nes gręžiant gražtas centruojasi savaime.

SDS plus darbo įrankio išėmimas (žr. D pav.)

- Patraukite užraktinę movą (4) i priekį ir išimkite darbo įrankį.

Vainikinio griebtuvo įrankio keitimas

Darbo įrankio įstatymas (žr. E pav.)

Nuoroda: nenaudokite įrankių be SDSplus gręžti su smūgiu arba kirsti! įrankiai be SDSplus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

• Istatykite vainikini griebtuvą(18).
• Sukdami atverkite vainikini griebtuvaj(18) tiek, kad galė-tumėte įstatyti įrankį. Įstatykite įrankį.
• Griebtuvo raktą(20) istatykite i vainikinio griebtuvo(18) atitinkamą angą ir tolygiai veržkite įrankį.
• Pasukite gręžimo-kirtimo režimų perjungiklį(11) i padėti „Gręžimas“.

Darbo įrankio išėmimas (žr. F pav.)

- Vainikinio griebtuvo movą(18) griebtuvo raktu(20) sukite prieš laikrodžio rodyklę, kol darbo įrankį bus galima išimti.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkémis arba jų įkvėpus gali kilti alerginės reakcijos, taip pa jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra veži sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
  – Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių nusiurbimas su GDE 28 D (žr. G pav.) arba GDE 18V-26 D

Betono ir uolienų dulkėms nusiurbti riekia dulkių nusiurbimo įrangos GDE28D arba GDE18V-26D.

Medienos, metalo ir plastiko dulkėms bei sveikatai kenksmingoms dulkėms (pvz., asbesto) ši sistema nėra skirta.

Naudojimas

Paruošimas naudoti

Veikimo režimo pasirinkimas

Gręžimo-kirtimo režimų perjungikliu(11) pasirinkite elektrinio įrankio veikimo režimą.

- Norėdami pakeisti veikimo režimą, paspauskite atblokavimo klavišą (10) ir sukite gręžimo-kirtimo režimų perjungiklįl (11) i norimą padėtį, kol išgirsite, kad jis užsifiksavo.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis jrankis išjungtas! Priešingu atveju galite pažeisti elektrini jranki.

Padėtis, norint Gręžti su smūgiu betoną arba akmenį

Padėtis, norint gręžti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus

Padėtis Vario-Lock kalto padėčiai pakeisti Šioje padėtyje gręžimo-kirtimo režimų perjungiklis(11) neužsifiksuoja.

Padétis, norint Kirsti

^6 Sukimosi krypties keitimas

Sukimosi krypties perjungikliu(5)galite pakeisti elektrinio irankio sukimosi krypti. Tačiau tada, kai ijungimo-išjungimo jungiklis(7) yra nuspaustas, tai padaryti yra nejmanoma.

Sukimosi krypties perjungikli (5) junkite tik tada, kai elektrinis įrankis neveikia.

Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešininę sukimosi krypti.

- Dešininis sukimasis: perstumkite sukimosi krypties perjungiklj(5) iki atramos j kairę.

- Kairinis sukimasis: perstumkite sukimosi krypties perjungikli (5) iki atramos i dešinę.

Nuoroda: jei sukimosi krypties perjungiklis yra vidurinėje padėtyje, ijungimo-išjungimo jungiklis yra užblokuotas.

ljungimas ir išjungimas

- Norèdami elektrini įranki jjungti, paspauskite ijungimo-iš-jungimo jungikli(7).

Darbinė lemputė (9) šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (7), ji apšviečia darbine sritį, kai ji nepakankamai apšviesta.

Pirmą kartą jjungus elektrinį jrankį gali būti, kad jis pradės veikti po uždelsimo, nes pirmiau turi susikonfigūruoti elektrinio jrankio elektroninis įtaisas.

Esant žemai temperatūrai, prietaisas gali išvystyti visą kirtimo ar grężimo našumą tik po tam tikro laiko.

- Norėdami elektrini įrankį išjungti, atleiskite jjungimo-iš-jungimo jungiklj (7).

Sūkių skaičiaus ir smūgių skaičiaus nustatymas Jungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami įjungimo-įšjungimo jungiklj (7).

Šiek tiek spaudžiant jjungimo-šjungimo jungiklj (7), įrankis veikia mažais sūkiais. Daugiau spaudžiant jungiklj, sūkių skaičius didėja.

Kalto padèties keitimas (Vario-Lock)

Kaltą galite nustatyti i 44 padėtis. Tokiu būdu visada galite pasirinkti optimalią darbinę padėtį.

• Kaltą jstatykite i jrankių įtvarą.
• Pasukite grężimo-kirtimo režimų perjungiklj (11) į padėtį „Vario-Lock“.
• Kaltą su jtvaru pasukite j norimą padėtį.
• Pasukite grężimo-kirtimo režimų perjungiklj (11) į padėtį „Kirtimas“. Taip nustačius, įrankių įtvaras užfiksuojamas.
• Norédami kirsti, nustatykite dešininj sukimąsi.

Darbo patarimai

Grężimo gylio nustatymas (žr. H pav.)

Gylio ribotuvu (13) galima nustatyti pageidaujamą grężimo gylj X.

• Paspauskite gylio ribotuvo nustatymo mygtuką (12) ir papildomą rankeną (14) jstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (13) turi būti nukreipti žemyn.
• SDS plus sistemos darbo jrankj iki atramos stumkite j SDS plus jrankių įtvarą (2). Priešingu atveju, jei SDS plus darbo jrankis juda, gali būti klaidingai nustatomas gręžimo gylis.
• Ištraukite gylio ribotuvą tiek, kad atstumas tarp grążto viršūnės ir gylio ribotuvo galo būtų lygus norimam grężimo gyliui X.

Apsauginė sankaba

Istrigus ar užsikabinus gražtui, įsijungia apsauginė sankaba, kuri išjungia jėgos perdavimą i suklj. Kadangi tuo metu prietaisą veikia reakcijos momentą su-keliančios jėgos, jį būtina patikimai laikyti abiem ran-komis ir tvirtai stovėti.
Užsiblokavus elektriniam įrankiui, elektrinį įrankį iš-junkite ir atlaisvinkite darbo įrankį. Ijungiant su užstri-gusiu darbo įrankiu, susidaro didelis reakcijos jėgų momentas.

Greitojo atjungimo jtaisas („KickBack Control“)

Greitojo atjungimo įtaisas („KickBack Control“) užtikrina geresnę elektrinio įrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais įrankiais be „KickBack Control“. Staiga ir netikėtai pradėjus suktis

elektriniam jrankiui apie grąžto ašj, elektrinis jrankis išsijungia.

- Norėdami įrankį pakartotinai įjungti, įjungimo-išjungimo jungiklj (7) atleiskite ir paspauskite iš naujo.

Apie greitą išjungimą praneša ant elektrinio įrankio esanti mirksinti darbinė lemputė (9).

Vibracijos slopintuvas

Integruota vibracijos slopinimo sistema su jmontuotu švytavimo stabilizatoriumi sumažina

kylančia vibracija.

▶ Nebenaudokite elektrinio įrankio, jei pažeistas vibracijos slopinimo elementas.

Suktuvo antgalio įstatymas (žr. I pav.)

Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.

Norint naudoti suktuvo antgalj, reikia universalaus antgalių laikiklio (21) su SDS plus koteliu.

• Nuvalykite kotelio jstatomaji galą ir ji truputį patepkite.
• Universalų antgalių laikiklj sukdami stumkite j įrankių įtva- rą, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklj patraukite.
• J universalų antgalių laikikliį jstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį.
  – Norėdami išimti universalų antgalių laikiklj, pastumkite užraktinę movą (4) atgal ir išimkite universalų antgalių laikiklj (21) iš įrankių įtvaro.

Elektrinio įrankio pakabinimas (žr.đđpav.)

Naudodamiesi pakabinimo kabliu (16), elektrinj jrankj galite pakabinti ant specialaus pakabinimo jtaiso.

• Pakabinimo kablj (16) pakelkite aukštyn.
• Patikrinkite, ar pakabinimo kablys (16) nepažeistas ir ne- deformuotas.

Nenaudokite pakabinimo kablio (16), jei jis pažeistas, deformuotas arba nebéra patikimai pritvirtintas prie elektrinio jrankio.

- Elektrinj jrankj už pakabinimo kablio (16) pakabinkite ant stabilaus pakabinimo jtaiso.

Siekiant išvengti pažeidimų ir sužalojimų, pakabinimo įtai-sas jokiu būdu neturi būti virš takų, kuriais vaikštoma, arba netoli darbo vietų.

Pakabinimo kablys yra skirtas tik elektriniam jrankiui pakabinti, jskaitant sumontuotą papildomą jrangą.

• Jei norite dirbti su elektriniu jrankiu, atlenkite pakabinimo kablj (16).
  Pakabinimo kabliol(16) niekada nenaudokite kaip apsaugos nuo nukritimo priemonés.

260 | Lietuvių k.

Apsaugos nuo nukritimo priemonės niekada nekabin-kite ant pakabinimo kablio.

Apsaugos nuo nukritimo priemonės tvirtinimas (žr. K pav.)

Nuoroda: elektriniam jrankiui nuo nukritimo apsaugoti turi būti naudojama sistemai skirta apsaugos nuo nukritimo priemonė (23). Apsaugos nuo nukritimo priemonės maksimalus leidžiamasis ilgis yra 1,8 m. Būtinai atkreipkite dėmesį j leidžiamają tvirtinimo vietą (22) ant elektrinio jrankio.

Kaip apsaugos nuo nukritimo priemonę rekomenduojama rinktis pirmiausia inkarais pritvirtintą juostą arba apsaugos nuo nukritimo priemonę su kritimo amortizatoriumi.

Tvirtindami apsaugos nuo nukritimo priemonę (23), būtinai laikykitės jos naudojimo instrukcijos.

Apsaugos nuo nukritimo priemonės kitą galą būtinai pritvirtinkite prie stabilios struktūros (pvz., pastato ar pastolių) ir niekada netvirtinkite prie naudotojo.

Apsaugos nuo nukritimo priemonė turi galėti laisvai judėti, ją leidžiama tvirtinti tik fiksuotame tvirtinimo taške (24) ir leidžiamoje tvirtinimo srityje (22) ant elektrinio įrankio.

Fiksuotą tvirtinimo tašką (24) pasirinkite taip, kad elektrinis įrankis kritimo atveju galėtu laisvai įkristi įapsaugos nuo nukritimo priemonę, neapsivyniodamas aplink naudotoją ir jam nepakenkdamas.

Pakabinimo kablio (16) niekada nenaudokite kaip apsaugos nuo nukritimo priemonės.

Apsaugos nuo nukritimo priemonės niekada nekabin-kite ant pakabinimo kablio.

Niekada nenaudokite apsaugos nuo nukritimo priemonės ant elektrinio įrankio, kai yra primontuota dulkių nusiurbimo įranga GDE 18V-26 D arba GDE 28 D.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

- Po kiekvieno naudojimo išvalykite įrankių įtvarą (2).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com

Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisų adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transporto pervežimų, ekspedijavimo jmonė), būtina atsižvelgti į pakuotėms ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkamus naudoti elektrinius jrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 260).

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
