BEDIENUNGSANLEITUNG GSB 14 4 VEC Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

Inotice originale

es Manual original

pt Manual original

1

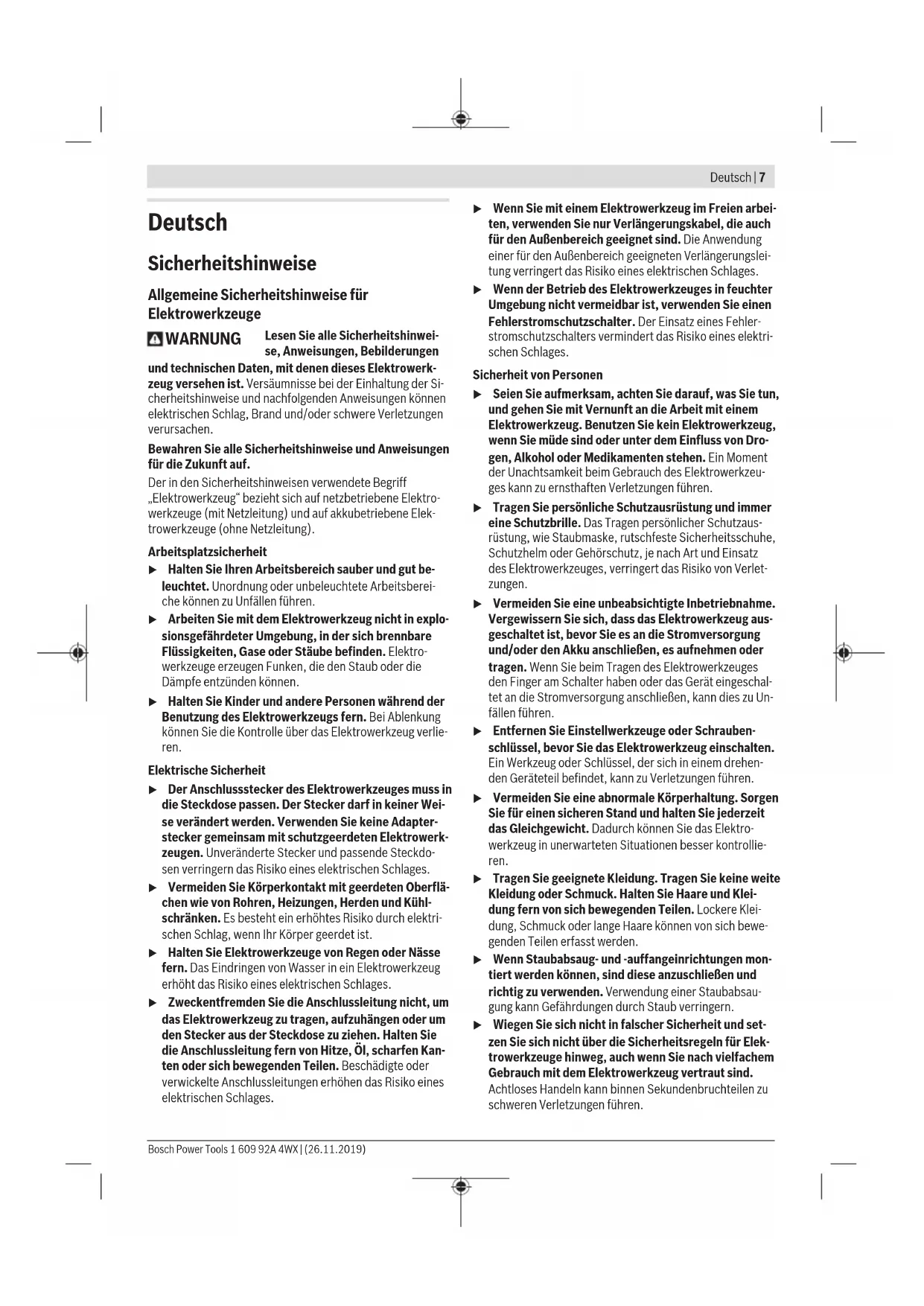

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen

und technischen Daten, mit denen diesen Elektrowerkzeug verstehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzssicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
  Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzusrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschatet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

8 | Deutsch

Verwendung und Behandlung des Elektrowerkzeugs

▶ Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Gerateeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorschinsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkezeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt,ephmen Sie zusätzliche arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitseinweise für Bohrmschinen und Schrauber

Sicherheitschinweise für alle Arbeitsen

▶ Tragen Sie Gehorschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.
- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer

Arbeiten Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

Üben Sie keinener übermäßigen Druck und nur in Längs-richtung zum Bohrer aus. Bohrer konnen verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Zusätzliche Sicherheitshinweise

Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzzeitig hohe Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
- Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es steht Explosions- und Kurzschlussgefahr.

Schalten Sie das Elektrowerkzeug(soften aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Ruckschlag verursachen.Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet.

Produkt- und

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindreten und Losen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Die GSB ist zusammen bestimmt zum Schlagbohren in Ziegel, Mauerwerk und Gestein.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

(1) Werkzeugaufnahme
(2) Schnellsspannbohrflutter
(3) Einstellring Drehmomentvorwahl
(4) Betriebsarten-Wahlschalter (GSB 14,4 V-EC, GSB 18 V-EC)
(5) Gangwahlschalter
(6) Farbclip
(7) Gurthalteclip
(8) Akku
(9) Akku-Entriebelungstaste
(10) Arbeitslicht
(11) Anzeige Überlastschutz
(12) Universalbithalter
(13) Drehrichtungsumschafter
(14) Ein-/Ausschalter
(15) Handgriff (isolierte Griffläche)
(16) Taste Ladezustandsanzeige
(17) Akku-Ladezustandsanzeige

A) Abgebildetes oder beschriebenes Zubehor gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehorfinden Sie in unserem Zubehorprogramm.

Technische Daten

Akku-Bohrschrauber GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC
Sachnummer	3 601 JE8 0.. 3 601 JE8 1.. 3 601 JE9 0.. 3 601 JE9 1..
Nennspannung V= 14,4 18 14,4 18
Leerlaufdrehzahl(A)
-1. Gang min	0 - 600 0 - 600 0 - 600 0 - 600

Bosch Power Tools 160992A4WX| (26.11.2019)

10 | Deutsch

Akku-Bohrschrauber GSR 14,4 V-EC GSR 18 V-EC GSB 14,4 V-EC GSB 18 V-EC

-2. Gang min	0 - 19000 - 19000 - 19000 - 1900
Schlagzahl(A)	min-1	--0-285000-28500
max. Drehmoment harter/weicher Schraubfall nach ISO 5393(A)	Nm 56/28 60/31 56/28 60/31
max. Bohr-Ø (1./2. Gang)
- Holz mm 35 38 35 38
- Stahl mm 13 13 13 13
- Mauerwerk mm -- 13 13
Werkzeugaufnahme mm 1,5 - 13 1,5 - 13 1,5 - 13 1,5 - 13 1,5 - 13
max. Schrauben-Ø mm 8 10 8 10
Gewicht entsprechend EPTA-Procedure 01:2014(A)	kg 1,4 - 1,7 1,7 - 2,7 1,5 - 1,7 1,7 - 2,7
empfohlene Umgebungstemperatur beim Laden	°C	0... +35	0... +35	0... +35
erlaubte Umgebungstemperatur beim Betrieb(B) und bei Lagerung	°C	-20... +50	-20... +50	-20... +50
empfohlene Akkus		GBA 14,4V...	GBA 18V...	GBA 14,4V...
			ProCORE18V...
empfohlene Ladegeräte		GAL 18...	GAL 18...	GAL 18...
		GAX 18...	GAX 18...	GAX 18...
		GAL 36...	GAL 36...	GAL 36...

A) abhängig vom verwendeten Akku
B) eingeschränkte Leistung bei Temperaturen < 0^

Gerausch-/Vibrationsinformation

Gerauschemissionswerte ermittelt entsprechend EN 62841-2-1.

GSR 14,4 V-EC/GSR 18 V-EC

Der A-bewertete Schalldruckpegel des Elektrowerkzeugs beträgt typischerweise 75 dB(A). Unsicherheit K = 5 dB. Der

Gerauschpegel beim Arbeiten kann die angegebenen Werte überschreiben. Gehorschutz tragen!

GSB 14,4 V-EC/GSB 18 V-EC

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schaldruckpegel 87 dB(A); Schalleistungspegel 98 dB(A). Unsicherheit K = 5 dB.

Gehorschutz tragen!

GSR 14,4V-EC

GSR 18 V-EC

GSB 14.4 V-EC

GSB 18V-EC

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-1:

Bohren in Metall:
ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5	1,5
Schlagbohren in Beton:
ah	m/s2	-	-	10,0	10,0
K	m/s2	-	-	1,5	1,5

Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissenswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.

Der angegebene Schwingungspegel und der Gerauschemissionswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk

zeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemissionswert abweichen. Dies kann die Schwingungs- und Gerauschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgescheltet ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin

gungs- und Gerauschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsablaufe.

Montage

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihr dem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des La-devorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschalmt: Das Einsatzwerkzeug bewegt sich nicht mehr.

Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung.

Akku entnehmen

Der Akku (8) verfügt über zwei Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungsstaste (9) hersaufflt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Zur Entnahme des Akkus (8) drucken Sie die Entriegelungs-taste (9) und ziehen den Akku aus dem Elektrowerkzeug.

Wenden Sie damit keine Gewalt an.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige (17) zeigen den Ladezustand des Akkus (8) an. Aus Sicherheitsgrunden ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drucken Sie die Taste Ladezustandsanzeige (16), um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste Ladezustandsanzeige (16) keine LED, ist der Akku defekt und muss ausgetauscht werden.

Akku-Typ GBA 18V... (siehe Bild E)

LEDs Kapazität

Dauerlicht 3× grün 60-100%

Dauerlicht 2× grün 30-60%

Dauerlicht 1× grün 5-30%

Blinklicht 3× grün 0-5%

Akku-Typ ProCORE18V... (siehe Bild F)

LEDs Kapazität

Dauerlicht 5× grün 80-100%

Dauerlicht 4× grün 60-80%

Dauerlicht 3× grün 40-60%

Dauerlicht 2× grün 20-40%

Dauerlicht 1× grün 5-20%

Blinklicht 1× grün 0-5%

Werkzeugwechsel (siehe Bild A)

Nehmen Sie den Akku vor allen Arbeits am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Bei nicht gedrücktem Ein-/Ausschalter (14) wird die Bohrspindel arretiert. Dies ermöglich ein Schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.

Öffnen Sie das Schnellspanbohrfutter (2) durch Drehen in Drehrichtigung ①, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters (2) in Drehrichtung von Hand kräftig zu. Das Bohrflutter wird dadurch automatisch verriegelt.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfur von Fachleutenbearbeitet werden.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.

12 |Deutsch

Betrieb

Inbetriebnahme

Akku einsetzen

Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädigung des Elektrowerkzeuges führen.

Stellen Sie den Drehrrichtungsumschalter (13) auf die Mitte, um ein unbeabsichtigtes Einsatzalten zu verhindern. Setzen Sie den geladenen Akku (8) in den Griff ein, bis dieser spürbar einrastet und bündig am Griff anliegt.

Drehrichtigung einstellen (siehe Bild B)

Mit dem Drehrrichtungsumschalter (13) konnen Sie die Drehrrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter (14) ist dies jeder nicht möglich.

Rechtslauf: Schieben Sie den Drehrichtungsumschalter (13) beidseitig bis zum Anschlag in Position

Linklauf: Schieben Sie den Drehrichtungsumschalter (13) beidseitig bis zum Anschlag in Position

Betriebsart einstellen

Bohren

GSR 14,4 V-EC, GSR 18 V-EC:

Stellen Sie den Einstellung Drehmomentvowahl (3) auf das gewünschte Drehmoment ein.

GSB 14.4 V-EC, GSB 18 V-EC:

Stellen Sie den Betriebsarten-Wahlschalter (4) auf das Symbol „Bohren".

Schrauben

GSR 14,4 V-EC, GSR 18 V-EC:

Stellen Sie den Einstellung Drehmomentvora wahl (3) auf das Symbol „Schrauben".

GSB 14,4 V-EC, GSB 18 V-EC:

Stellen Sie den Betriebsarten-Wahlschalter (4) auf das Symbol „Schauben".

Schlagbohren

(GSB 14,4 V-EC, GSB 18 V-EC)

Stellen Sie den Betriebsarten-Wahlschalter (4) auf das Symbol „Schlagbohren".

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (14) und halten Sie ihn gedrückt.

Die LED (10) leuchtet bei halb oder vollständig gedrücktem Ein-/Ausschalter (14) und ermöglicht das Ausleuchten der Schraubstelle bei ungünstigen Lichtverhältnissen.

Um das Elektrowerkzeug auszuschalten, halten Sie den Ein-/Ausschalter (14) los.

Drehzahl einstellen

Sie können die Drehzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Aussalter (14) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (14) bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

Drehmoment vorwahlen

Mit dem Einstellung Drehmomentvorwahl (3) konnen Sie das benötigte Drehmoment in 20 Stufen vorwahlen. Sobald das eingestellte Drehmoment erreicht ist, wird das Einsatzwerkzeug gestoppt.

Mechanische Gangwahl

• Sie können den Gangwahlschalter (5) bei Stillstand oder bei laufendem Elektrowerkzeug betätigten. Dies sollte jedoch nicht bei voller Belastung oder maxima-ler Drehzahl erfolgen.

Gang 1:

Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohrdurchmesser oder zum Schrauben.

Gang 2:

Hoher Drehzahlbereich; zum Arbeiten mit keinem Bohrdurchmesser.

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemänen Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches wird die Drehzahl reduziert. Das Elektrowerkzeug lauft erst nach Erreichen der zulässigen Akkutemperatur wieder mit voller Drehzahl.

Der temperaturabhängige Überlastungsschutz wird durch ein rotes Leuchten der LED (11) am Elektrowerkzeug angezeigt. Erlischt die LED (11), hat das Gerät wieder den zulässigen Akkuttemperaturbereich erreicht.

Tiefentladungsschutz

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschalmt: Das Einsatzwerkzeug bewegt sich nicht mehr.

Schnellabschaltung (Kickback Control)

KICKBACK

CONTROL

Die Schnellabschaltung (Kickback Control) bietet eine bessere Kontrolle uber das Elektrowerkzeug und erhoht dadurch den Anwenderschutz, im Vergleich zu Elektro

werkzeugen ohne Kickback Control. Bei platzlicher und unvorhersebarer Rotation des Elektrowerkzeugs um die Bohrerachse schaltet das Elektrowerkzeug ab.

Die Schnellabschaltung wird durch ein Blinken der LED am Elektrowerkzeug angezeigt.

Zur Wiederinbetriebnahme lessen Sie den Ein-/Ausschalter los und betätigten Sie ihn erneut.

Ist die Funktion Kickback Control defekt, Lösst sich das Elektrowerkzeug nicht mehr einschalten. Lassen Sie das Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzeilen reparieren.

Arbeitshinweise

• Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Schraube auf. Sich drehende Einsatzwerkzeuge konnen abrutschen.

Um Schrauberbit oder Universalbithalter zu entfern, dar ein Hilfswerkzeug verwendet werden.

Gurthalteclip

Mit dem Gurthalteclip konnen Sie das Elektrowerkzeug z. B. an einem Gurt einhängen. Sie haben dann beide Hände frei und das Elektrowerkzeug ist jederzeit griffbereit.

Farbclip (siehe Bild D)

Mit dem Farbclip (6) konnen Sie das Elektrowerkzeug individuell kennzeichnen.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und safer zu arbeiten.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihrds Produktions sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilf litersnne gerne bei Fragen zu unseren Produktien und deren Zubehor.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2

37589 Kalefeld - Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile besteht oder Reparaturen anmelden.

Kundendienst: Tel.: [phone] Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 13).

English

Safety instructions

Permanentlicht 1× groen 5 - 20%

Knipperlicht 1 × groen 0 - 5 %

Mechanische toerentalkeuze

Bescherming gegen diepontlading

Illustreredekomponenter

Sekundär-/primarbatterier:

Li-jon:

(Oppladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 74).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Preprava

Tel.: [phone]

Fax: [phone]

E-Mail:[e-mail]

www.bosch-pt.ro

Moldova

RIALTO-STUDIO S.R.L.

Piata Cantemir 1, etajul 3, Centrul commercial TOPAZ 2069 Chisinau

Tel.: [phone]/840054

Fax: [phone]

Email: [e-mail]

Transport

Accumulatorii Li-Ion integrai respecta cerintele legislatiei privind transportul marfurilor periculoase. Accumatori pot fi transportei rutier fara restrictiie de catre utiliser.

Pro Servis NS d.o.o.

Temerinski put 17

21000 Novi Sad

Tel./Fax: [phone]

E-Mail: [e-mail]

www.proservis.rs

Bosnia

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax:[phone]

E-Mail: [e-mail]

Transport

Akumulatorske baterije koje sadrze litijum jon podležu zahtevima prava o opasnim materijama. Akumulatorske baterije korisnik moze transportovati na drumu bez drugih pakovanja.

Kod slanja preko trecih lica (na primer vazdušnih transportom ili špedicijom) mora se obrati pažnja na posebne zahteve u pogledu pakovanja i označavanja. Tada se kod pripreme paketa za slanje mora pozvati strucnjak za opasne materije.

Akumulatorske baterije saljite samo akuciiste nije osteceno. Odlepite otvorene kontakte i upakujte akumulatorsku bateriju tak, da se nePokrece u paketu. Molimo da obratite paznju na eventualne dalje nationalne propise.

Uklanjanje dubreta

Elektricne alate, akumulacione baterije, pribor i pakovanja treba predata na reciklazu koja je u skladu sa zašitom zivotne sredine.

Ne bacajte elektricne alate i akumulatore/ baterije u kucono djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2012/19/EU elektrichi ni alati koji su neupotrebljivi, a prema evropskoj smernici 2006/66/EC ni akumulatori/baterije koji su u kvaru ili istrošeni, ne moraju visă de se odvojeno sakupljaju i odvoze na reciklazu koja odgovara zaşiticovekove sredine.

E-Mail: [e-mail]

www.bosch.hr

Bosnia

Elektro-Servis VI. Mehmed Nalic

Dzemala Bijedica bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Transport

Litij-ionske aktu-baterije podljezu zakun o transporte opasnih tvari. Korisnik bez ikakvih preduvjeta moze transportirati aktu-baterije cestovnim Transportom.

Ako transport obavlja treca strana (npr. transport zrakoplovom ili speficija), treba se pridrzavati posebnih zahtjeva za ambalazu i označavanje. Kod pripreme ovakvih posiljki za transport prethodno se treba savjetovati sa strucnjakom za transport opasnih tvari.

Aku-bateriju saljite nekim transportnim sredstvomismo ako je njezino kuciSTE neoostecono. Oblijepite otvorene kontakte i zapakirajte aku-bateriju takdo sa se ne moze pomicati u ambalazi. Pridrzavaje se i eventualnih dodatnih nacionalnih propisa.

Zbrinjavanje

Elektricne alate, aku-baterije, pribor i ambalazu treba dovesti na ekoloski prihvatljivo recikliranje.

Elektricni alat i aku-baterije/baterije ne bacajte u kuci opstad!

Samo za zemlje EU:

Sukladno europskoj Direktivi 2012/19/EU elektrichi na lati koji visne nisuporabiv i sukladno europskoj Direktivi 2006/66/EZ neispravne ili astrosene aku-baterije moraju se odvojeno sakupljati i dovesti na ekoloski prihvatljivo recikliranje.

###
(gk###) ###	RBEG-LLC
###	22###
###	117996###
-00966(0)114093976:###	###
30/34/39:###	###
00966(0)138339565:###	###
[e-mail]:###	Sahba Technology Group
###	###
###	###
###	###
009631122414009g+963112241006:###	###
00963991141005:###	###
[e-mail]:###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	### 216 71 428 621:###
[phone]:###	###
[e-mail]:###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
### ###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	### (###)
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
####	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###
###	###

auiuJoojulai

auiu 100000000000000000000000000000000000000000000000000000

yaiil 0sck /pJJIg auiu<ll sssll gli iaijll uulill juaui

:JgJl JgJb

g2012/19/EUp j
wag,laasssaaaljauaaykssjgs
ggl2006/66/ECg p
oJcJSLqaiuall g aIJIbIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyIyI y

UJIbJl/psj

:guiU Ugj p≤j

Jai j 0j gll lswj o j jil) aal,“Jai1,222.

224|w

000s1giojgs jbsjbuoo 5u

g bgs jyj yj ggl jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg j

JlJIbJLgJLgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJg
