NAUDOJIMO INSTRUKCIJA Rotak 40 M BOSCH

Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas augstumu Dārza instruments veic appļaušanu nelīdzeni un/vai Dzinējs darbojas ar grūtībām Appļaušanas augstums ir pārāk mazs Palieliniet appļaušanas augstumu Asmeņi ir kļuvuši neasi Nomainiet asmeni Iespējams nosprostojums Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) Asmens ir nepareizi iestiprināts Iestipriniet asmeni pareizi OBJ_BUCH-1919-004.book Page 215 Tuesday, July 1, 2014 9:57 AM216 | Lietuviškai F 016 L81 153 | (1.7.14) Bosch Power Tools Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-garden.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts uz dārza instrumenta marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Atbrīvošanās no nolietotajiem izstrādājumiem Neizmetiet dārza instrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās elektriskās un elektroniskās ierīces jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Dėmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Ant sodo priežiūros įrankio pavaizduotų simbolių paaiškinimas Bendrasis įspėjimas apie pavojų. Atidžiai perskaitykite šią naudojimo instrukciją. Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės. Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo. Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus. Netaikoma. Pēc dārza instrumenta ieslēgšanas tā asmens negriežas Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu Izbrīvējiet asmeņus (vienmēr uzvelciet dārznieka aizsargcimdus) Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Pievelciet asmens stiprinājuma uzgriezni/skrūvi (17 Nm) Dārza instruments stip- ri vibrē un/vai trokšņo Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Pievelciet asmens stiprinājuma uzgriezni/skrūvi (17 Nm) Ir bojāti asmeņi Nomainiet asmeni Pazīme Iespējamais cēlonis Novēršana OBJ_BUCH-1919-004.book Page 216 Tuesday, July 1, 2014 9:57 AMLietuviškai | 217 Bosch Power Tools F 016 L81 153 | (1.7.14) Prieš pradėdami sodo priežiūros įrankį reguliuoti ar valyti, susipainiojus laidui arba prieš palikdami sodo priežiūros įrankį be priežiūros net ir trumpam laikui, jį išjunkite ir iš kištukinio lizdo ištraukite kištuką. Saugokite, kad maitinimo laido nepasiektų pjovimo peiliai. Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nustos veikti. Išjungus sodo priežiūros įrankio variklį, peiliai dar kurį laiką sukasi ir gali sužeisti. Nenaudokite sodo priežiūros įrankio, kai lyja, ir nepalikite jo lyjant lauke. Imkitės apsaugos priemonių nuo elektros smūgio. Saugokite, kad jungiamojo laido nepasiektų pjovimo peiliai. Naudojimas Niekada neleiskite sodo priežiūros įrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros įrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje. Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų. Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų. Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Nedirbkite sodo priežiūros įrankiu basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. Rūpestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus. Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas. Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite. Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia. Dirbdami eikite lėtai, niekada neskubėkite. Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio. OBJ_BUCH-1919-004.book Page 217 Tuesday, July 1, 2014 9:57 AM218 | Lietuviškai F 016 L81 153 | (1.7.14) Bosch Power Tools Dirbkite su klausos apsaugos priemonėmis. Dirbti šlaituose gali būti pavojinga. – Nepjaukite ypač stačiuose šlaituose. – Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite. – Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn. – Keisdami kryptį šlaituose būkite ypač atsargūs. Eidami atbuli ar traukdami sodo priežiūros įrankį būkite ypač atsargūs. Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs. Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą teritoriją arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję. Įjungdami variklį, sodo priežiūros įrankio neverskite, nebent tai yra būtina jį įjungiant aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn jį galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Sodo priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos turi būti ant rankenos. Sodo priežiūros įrankį įjunkite laikydamiesi naudojimo instrukcijoje pateiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių. Niekada nekiškite rankų arti besisukančių dalių arba po jomis. Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos. Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis. Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją. Reguliariai tikrinkite jungiamąjį laidą ir naudojamą ilginamąjį laidą. Pažeisto laido nejunkite į elektros tinklą arba jo nelieskite, kol jis neatjungtas nuo elektros tinklo. Kai pažeistas laidas, yra pavojus prisiliesti prie dalių su įtampa. Imkitės priemonių apsisaugoti nuo elektros smūgio keliamų pavojų. Lapų rinkimas Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų: – lapams rinkti turi būti nustatytas 70 mm pjovimo aukštis; – rinkite lapus tik nuo vejos; – prieš pradėdami rinkti lapus patikrinkite darbo plotą, užtikrinkite, kad kiti žmonės, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu Ištraukite kištuką iš kištukinio lizdo: – visada, kai pasišalinate nuo sodo priežiūros įrankio, – prieš šalindami įstrigusias kliūtis, OBJ_BUCH-1919-004.book Page 218 Tuesday, July 1, 2014 9:57 AMLietuviškai | 219 Bosch Power Tools F 016 L81 153 | (1.7.14) – kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate, – atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto, – jei sodo priežiūros įrankis pradeda neįprastai vibruoti (nedelsdami patikrinkite). Įjungimas į elektros tinklą Maitinimo šaltinio įtampa turi sutapti su prietaiso firminėje lentelėje nurodytais duomenimis. Prietaisą rekomenduoja jungti tik į tokį kištukinį lizdą, kuris yra su 30 mA nuotėkio srovės apsauginiu jungikliu. Keisdami prietaiso laidą naudokite tik gamintojo nurodytą maitinimo laidą, užsakymo Nr. ir tipas nurodyti naudojimo instrukcijoje. Kištuko niekada nelieskite šlapiomis rankomis. Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jį galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų. Ilginamasis laidas turi būti naudojimo instrukcijoje nurodyto skerspjūvio ir apsaugotas nuo aptaškymo. Kištukinė jungtis jokiu būdu negali būti vandenyje. Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Elektrosauga Dėmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas. Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi. Atsargiai –nelieskite besisukančio peilio. Jūsų sodo priežiūros įrankis yra su apsaugine izoliacija, jo įžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai pagal modelį). Naudoti tik aprobuotus ilginamuosius laidus. Informacijos galite gauti įgaliotame klientų aptarnavimo skyriuje. Leidžiama naudoti tik H05VV-F, H05RN- F arba IEC (60227 IEC 53, 60245 IEC 57) tipo ilginamuosius laidus. Jei su prietaisu naudojate ilginamąjį laidą, jo skersmuo turi atitikti žemiau pateiktus reikalavimus: – 1,0 mm

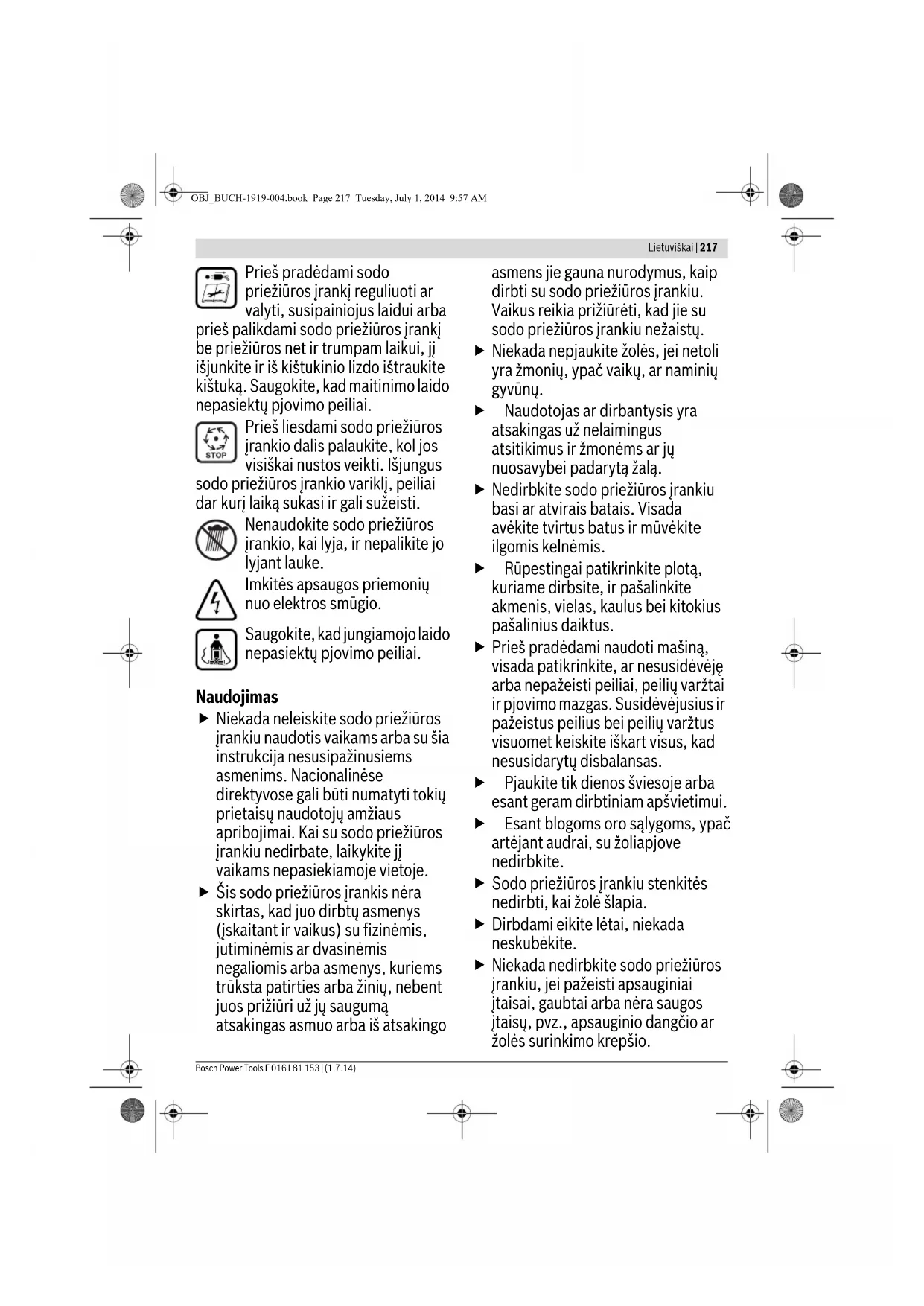

: maksimalus ilgis 100 m Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo saugos reikalavimus turi būti su įžeminimo laidu, kuris kištuku yra sujungtas su jūsų elektrinio įrenginio įžeminimo laidu. Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centrą. ATSARGIAI: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidūs vandeniui ir skirti naudoti lauke. OBJ_BUCH-1919-004.book Page 219 Tuesday, July 1, 2014 9:57 AM220 | Lietuviškai F 016 L81 153 | (1.7.14) Bosch Power Tools Laidų jungtys turi būti sausos ir negulėti ant žemės. Saugumui užtikrinti patariama naudoti nuotėkio srovės jungiklį (RCD), kurio maksimali nuotėkio srovė yra 30 mA. Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą. Nuorodos gaminiams, kurie parduodami ne DB: DĖMESIO: siekiant užtikrinti jūsų saugumą reikia, kad prie sodo priežiūros įrankio pritvirtintas kištukas būtų sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis turi būti apsaugota nuo aptaškymo, pagaminta iš gumos arba aptraukta guma. Ilginamasis laidas turi būti su laido įtempimo sumažinimo įtaisu. Reguliariai reikia tikrinti, ar nėra jungiamojo laido pažeidimo požymių; jį leidžiama naudoti tik nepriekaištingos būklės. Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas įgaliotose Bosch remonto dirbtuvėse. Techninė priežiūra Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti. Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo. Patikrinkite sodo priežiūros įrankį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis. Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius. Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch. Prieš padėdami sodo priežiūros įrankį sandėliuoti, jį švariai nuvalykite ir pašalinkite likučius. Jei reikia, valykite minkštu sausu šepečiu. Simboliai Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu. Elektrinio įrankio paskirtis Sodo priežiūros įrankis skirtas žolei privačiose valdose pjauti. Simbolis Reikšmė Judėjimo kryptis Reakcijos jėgos kryptis Mūvėkite apsauginėmis pirštinėmis Masė Įjungimas Išjungimas Leidžiamas veiksmas Draudžiamas veiksmas Papildoma įranga ir atsarginės dalys OBJ_BUCH-1919-004.book Page 220 Tuesday, July 1, 2014 9:57 AMLietuviškai | 221 Bosch Power Tools F 016 L81 153 | (1.7.14) Techniniai duomenys Informacija apie triukšmą ir vibraciją Žoliapjovė Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Gaminio numeris 3 600 HA4 0.. 3 600 HA4 1.. Nominali naudojamoji galia W 1300 1400 Pjovimo plotis cm 34 37 Pjovimo aukštis mm 20 – 70 20 –70 Žolės surinkimo krepšio talpa l4040 Svoris pagal „EPTA-Procedure 01/2003“ kg 11,6 11,7 Apsaugos klasė /II /II Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. Žoliapjovė Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Gaminio numeris 3 600 HA4 2.. 3 600 HA4 3.. Nominali naudojamoji galia W 1700 1800 Pjovimo plotis cm 40 43 Pjovimo aukštis mm 20 – 70 20 –70 Žolės surinkimo krepšio talpa l5050 Svoris pagal „EPTA-Procedure 01/2003“ kg 13,1 13,2 Apsaugos klasė /II /II Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! dB(A) dB(A)

=1,4 Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal EN 60335: Vibracijos emisijos vertė a

Montavimas ir naudojimas Gedimų nustatymas 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 60335-2-77. 2000/14/EB: garantuotas garso galios lygis: Atitikties įvertinimas atliktas pagal priedą VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Veiksmas Pav. Tiekiamas komplektas 1 Rankenos montavimas 2 Žolės surinkimo krepšio montavimas 3 Žolės surinkimo krepšio uždėjimas ir nuėmimas 3 Pjovimo aukščio nustatymas 4 Ilginamojo laido prijungimas 5 Įjungimas 5 Darbo nuorodos 5 Išjungimas 5 Darbo nuorodos 6 Peilio priežiūra 7 Papildomos įrangos pasirinkimas 8 STOP Požymiai Galima priežastis Pašalinimas Variklis neužsiveda Nėra tinklo įtampos Patikrinkite ir įjunkite Pažeistas kištukinis lizdas Naudokitės kitu kištukiniu lizdu Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite Suveikė saugiklis Pakeiskite saugiklį Žolė per aukšta Nustatykite didesnį pjovimo aukštį ir paverskite sodo priežiūros įrankį, kad sumažintumėte pradinę apkrovą Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Sodo priežiūros įrankis veikia su pertrūkiais Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į remonto dirbtuves Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Sodo priežiūros įrankis pjauna nelygiai ir (arba) Sunkiai veikia variklis Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį Atšipę peiliai Peilio keitimas Gali būti susidaręs kamštis Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada m ūvėkite sodininko pirštinėmis) Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį OBJ_BUCH-1919-004.book Page 222 Tuesday, July 1, 2014 9:57 AMLietuviškai | 223 Bosch Power Tools F 016 L81 153 | (1.7.14) Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-garden.com Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais. Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Šalinimas Nemeskite sodo priežiūros įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai. Sodo priežiūros įrankį įjungus, nesisuka pjovimo peilis Peilį blokuoja užstrigusi žolė Sodo priežiūros įrankį išjunkite Kamštį pašalinkite (visada mūvėkite sodininko pirštinėmis) Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm) Labai stipriai vibruoja, kelia didelį triukšmą Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (17 Nm) Pažeistas peilis Peilio keitimas Požymiai Galima priežastis Pašalinimas OBJ_BUCH-1919-004.book Page 223 Tuesday, July 1, 2014 9:57 AMF 016 L81 153 | (1.7.14) Bosch Power Tools 224 |
