Produkto tipas	Belaidė žoliapjovė
Prekės ženklas	Bosch
Modelis	UniversalRotak 36560
Vardinė įtampa	36 V
Akumuliatoriaus tipas	Ličio jonų
Akumuliatoriaus talpa	2,0 / 4,0 / 6,0 Ah (priklausomai nuo versijos)
Pjovimo plotis	38 cm
Pjovimo aukštis	25 – 70 mm, reguliuojamas
Surinkimo dėžės tūris	40 L
Svoris (pagal EPTA)	14,0 – 15,0 kg
Suderinamas įkroviklis	AL 3620 CV / AL 36V-20
Įkrovimo srovė	2,0 A
Įkrovimo laikas (2,0 Ah akumuliatorius)	Maždaug 65 min
Garso slėgio lygis	76 dB(A)
Garso intensyvumo lygis	88 dB(A)
Vibracija (bendra vertė)	< 2,5 m/s²
Įkrovimo temperatūros diapazonas	0 °C iki +45 °C
Darbo temperatūros diapazonas	+5 °C iki +50 °C
Laikymo temperatūros diapazonas	-20 °C iki +50 °C
Pagrindinės funkcijos	Pjovimas, lapų surinkimas, centrinis pjovimo aukščio reguliavimas
Priežiūra ir valymas	Valyti sausu minkštu šepečiu; nenaudoti aukšto slėgio plovimo įrenginio
Saugumas	Atjungiklis, apsauginis sustabdymas, dviguba įkroviklio izoliacija, apsauga nuo purslų
Atsarginės dalys ir taisomumas	Originalios Bosch dalys; Bosch SAV Direct aptarnavimo po pardavimo tarnyba
Bendra informacija	Naudojimas namų ūkyje; nenaudoti lietingu oru; dėvėti uždarus batus ir pirštines

Dažnai užduodami klausimai - UniversalRotak 36560 BOSCH

Kokia yra akumuliatoriaus veikimo trukmė Bosch UniversalRotak 36560 žoliapjovei?

Veikimo trukmė priklauso nuo akumuliatoriaus talpos ir pjovimo sąlygų. Su 2,0 Ah akumuliatoriumi galite pjauti iki 250 m² plonos ir sausos žolės. Su 4,0 Ah – iki 500 m², o su 6,0 Ah – iki 750 m².

Kaip reguliuoti pjovimo aukštį žoliapjovėje?

Pjovimo aukštis reguliuojamas centriniu būdu naudojant rankenėlę. Jis gali būti nustatomas nuo 25 iki 70 mm, keičiant žingsniais. Išsamias naudojimo instrukcijas rasite vadovo D paveiksle.

Ar galima naudoti žoliapjovę lietingu oru?

Ne, griežtai draudžiama naudoti sodo įrankį lietingu oru arba laikyti jį lietuje. Dirbkite tik esant sausam orui arba esant geram dirbtiniam apšvietimui.

Kaip pakeisti žoliapjovės peilį?

Dėvėkite sodo pirštines. Išjunkite įrankį, ištraukite atjungiklį ir akumuliatorių. Atsukite peilio veržlę (priveržimo momentas: 27 Nm) ir pakeiskite peilį. Naudokite tik originalius Bosch peilius. Žiūrėkite vadovo J paveikslą.

Ką daryti, jei žoliapjovė neužsiveda?

Patikrinkite, ar akumuliatorius įkrautas ir teisingai įdėtas. Įsitikinkite, kad atjungiklis yra tinkamoje padėtyje. Jei akumuliatorius per karštas ar per šaltas, palaukite, kol jis sugrįš iki kambario temperatūros. Jei problema išlieka, kreipkitės į Bosch aptarnavimo po pardavimo tarnybą.

Kaip valyti žoliapjovę po naudojimo?

Naudokite sausą minkštą šepetį korpusui ir peiliams valyti. Niekada nenaudokite aukšto slėgio plovimo įrenginio arba laistymo žarnos. Valydami dėvėkite pirštines.

Koks akumuliatoriaus tipas yra suderinamas su šia žoliapjove?

Naudokite tik šiam įrankiui skirtus Bosch ličio jonų akumuliatorius, kurių įtampa 36 V. Kitų prekių ženklų akumuliatoriai gali sukelti sužalojimus arba gaisrą.

Kaip laikyti žoliapjovę ir akumuliatorių žiemą?

Laikykite įrankį ir akumuliatorių sausoje, nuo šalčio apsaugotoje vietoje, nuo -20 °C iki 50 °C. Akumuliatorių laikykite atskirai nuo žoliapjovės. Optimali laikymo temperatūra yra 5 °C.

Ar žoliapjovė tinka lapams surinkti?

Taip, peilis yra skirtas rudeniniams lapams surinkti. Naudokite maksimalų pjovimo aukštį ir rinkite tik ant vejos. Prieš pradėdami patikrinkite zoną.

Kaip gauti atsarginių dalių arba atlikti remontą?

Susisiekite su Bosch aptarnavimo po pardavimo tarnyba per SAV DIRECT formą svetainėje www.bosch-pt.fr arba telefonu 0811 360122 (vietinis mokestis). Naudokite tik originalias Bosch dalis.

NAUDOJIMO INSTRUKCIJA UniversalRotak 36560 BOSCH

Lietuvių k. ......Puslapis 294

عربي 305

Dèmesio! Atidžiai perskaitykite toliau pateikiamus nurodymus. Susipažinkite su gaminio valdymo elementais ir išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

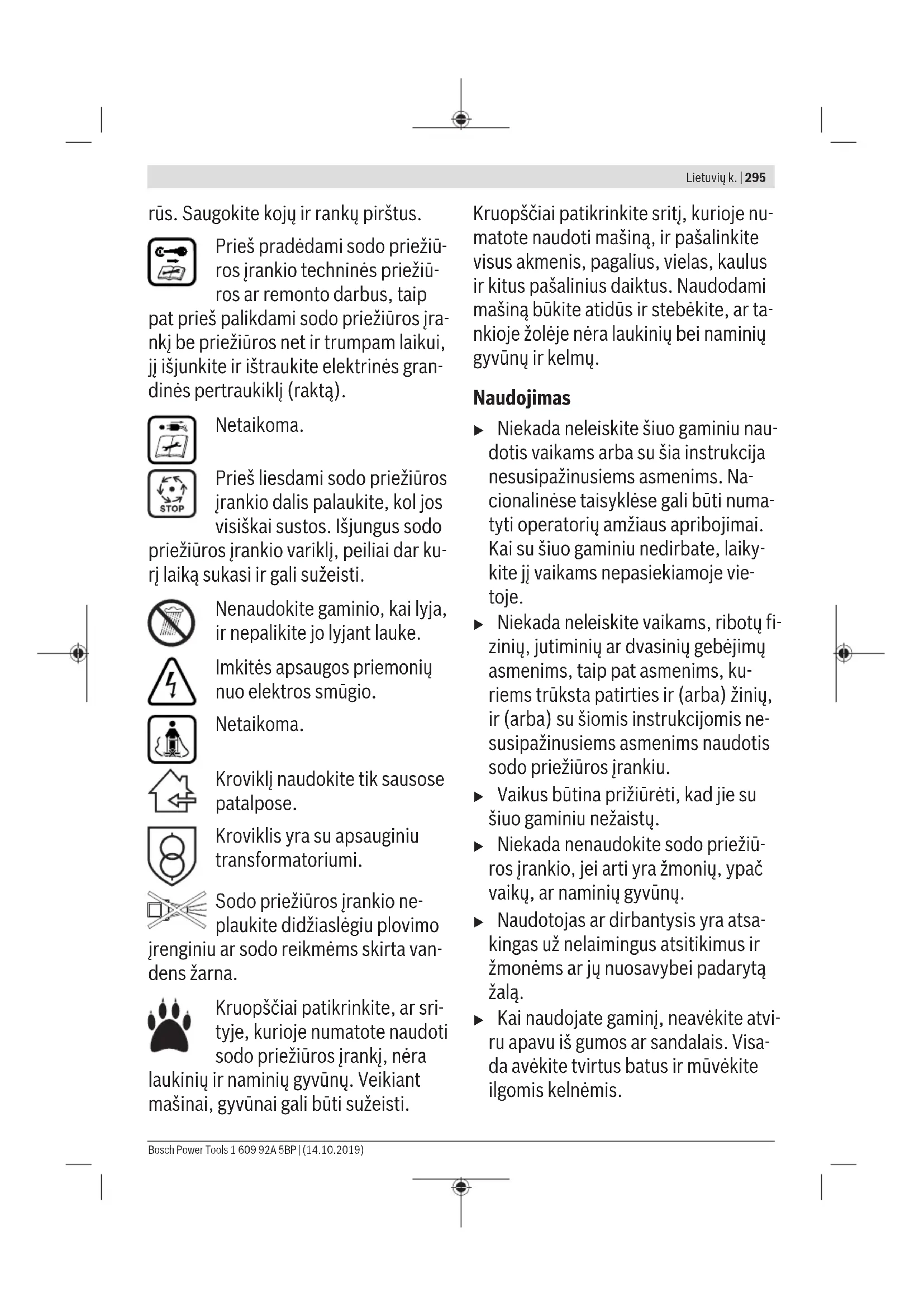

Ant sodo priežiūros įrankio, kroviklio ir akumuliatoriaus pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pa- vojų.

Atidžiai perskaitykite šią nau- dojimo instrukciją.

Saugokite, kad netoli esančių asmenų nesužeistų įrankio į orą išsviesti kieti objektai.

Įspėjimas: kai su gaminiu dirbama, laikykitės nuo jo saugaus atstumo.

Atsargiai: nepalieskite besisukančių peilių. Peiliai yra ašt-

rūs. Saugokite kojų ir rankų pirštus.

Prieš pradėdami sodo priežiūros įrankio techninės priežiūros ar remonto darbus, taip pat prieš palikdami sodo priežiūros jrankj be priežiūros net ir trumpam laikui, ji išjunkite ir ištraukite elektrinės grandinės pertraukiklj (raktą).

Netaikoma.

Prieš liesdami sodo priežiūros jrankio dalis palaukite, kol jos visiškai sustos. Išjungus sodo priežiūros įrankio variklj, peiliai dar kuri laiką sukasi ir gali sužeisti.

Nenaudokite gaminio, kai lyja, ir nepalikite jo lyjant lauke.

Imkitės apsaugos priemonių nuo elektros smūgio.

Netaikoma.

Kroviklj naudokite tik sausose patalpose.

Kroviklis yra su apsauginiu transformatoriumi.

Sodo priežiūros įrankio ne- plaukite didžiaslėgiu plovimo jrenginiu ar sodo reikmėms skirta van- dens žarna.

Kruopščiai patikrinkite, ar sri-tyje, kurioje numatote naudoti sodo priežiūros įrankj, nėra laukinių ir naminių gyvūnų. Veikiant mašinai, gyvūnai gali būti sužeisti.

Kruopščiai patikrinkite sritj, kurioje numatote naudoti mašiną, ir pašalinkite visus akmenis, pagalius, vielas, kaulus ir kitus pašalinius daiktus. Naudodami mašiną būkite atidūs ir stebėkite, ar tankioje žolėje nėra laukinių bei naminių gyvūnų ir kelmų.

Naudojimas

Niekada neleiskite šiuo gaminiu naudotis vaikams arba su šia instrukcija nesusipažinusims asmenims. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai. Kai su šiuo gaminiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje.
Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, kuriems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiams asmenims naudotis sodo priežiūros įrankiu.
▶ Vaikus būtina prižiūrėti, kad jie su šiuo gaminiu nežaistų.
▶ Niekada nenaudokite sodo priežiūros įrankio, jei arti yra žmonių, ypač vaikų, ar naminių gyvūnų.
▶ Naudotojas ar dirbantysis yra atsa- kingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.
Kai naudojate gaminj, neavėkite atviru apavu iš gumos ar sandalais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis.

▶ Rūpeestingai patikrinkite plotą, kuria-me dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus.
Prieš pradėdami naudoti, visada patikrinkite, ar nesusidėvėję ir nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas.
▶ Pjaukite veją tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
▶ Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite.
▶ Sodo priežiūros įrankiu stenkitės ne- dirbti, kai žolė šlapia.
- Dirbdami eikite lëtai, niekada ne-skubëkite.
▶ Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba néra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio.
▶ Jūsų saugumui rekomenduojame dévėti klausos organų apsaugos priemones.
▶ Nedirbkite su gaminiu, jei esate pa- varge ar sergate arba vartojote alkoholio, medikamentų ar narkotikų.
- Dirbti šlaituose gali būti pavojinga: – Nepjaukite ypač stačiuose šlaituose.
– Nuožulnioje vietoje ar esant šlapiai žolei, visada atsargiai eikite.
- Nuožulniose vietose visada pjau-

kite veją tik skersai šlaito, o ne aukštyn-žemyn.

- Keisdami kryptj šlaituose, būkite ypač atsargūs.

Eidami atbuli ar traukdami sodo priežiūros įrankį, būkite ypač at-sargūs.
▶ Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs.
▶ Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą plotą arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję.
- Jjungdami paleisdami ar jjungdami variklj, sodo priežiūros įrankio nepaverskite.
Sodo priežiūros įrankį jjunkite laiky-damiesi naudojimo instrukcijoje pa-teiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besi-sukančių dalių.
▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis.
- Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo srities.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
Visada užtikrinkite, kad sandėliuojamas sodo priežiūros įrankis visais 4 ratais stovėtų ant grindinio.
▶ Sodo priežiūros įrankį kelkite tik už nešimui skirtos rankenos. Su ranke-na elkitės atsargiai.

▶ Nedarykite jokių gaminio pakeiti-mų. Neleidžiamai pakeistas jūsų ga-minys gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją.

Lapų rinkimas

Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų:

– Rinkite lapus tik nustatę didżiausią pjovimo aukštį.
– Rinkite lapus tik nuo vejos.
– Prieš pradėdami rinkti lapus patik-rinkite darbo plotą, užtikrinkite, kad kiti asmenys, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu.

Elektrinės grandinės pertraukiklį (rakta) ištraukite

– visada, kai pasišalinate nuo sodo priežiūros įrankio.
– prieš šalindami jstrigusius daiktus.
– prieš sodo priežiūros įrankį tikrin-dami, valydami arba reguliuodami.
- atsitrenkę kliūtį. Tada nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas. Jei reikia, pakeiskite peilį.
- sodo priežiūros įrankiui pradėjus nejprastai vibruoti (nedelsdami patikrinkite).

Techniné priežiūra

Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

▶ Užtikrinkite, kad būtų tinkamai prive-ržtos visos veržlės, sraigtai ir varžtai, tam kad gaminys būtų saugus naudoti.
▶ Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo.
▶ Patikrinkite gaminj ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius.
▶ Jsitikinkite, kad keičiamos dalys yra Bosch pagamintos ar leistos naudoti.
Prieš padėdami gaminį sandėliuoti, jį pašalinkite visas apnašas ir jį švariai nuvalykite. Jei reikia, valykite minkštu sausu šepečiu.

Saugos nuorodos ir patarimai, kaip optimaliai elgtis su akumuliatoriumi

Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas ir ištrauktas elektrinės grandinės pertraukiklis (raktas). Jstatant akumuliatorių į jjungtą sodo priežiūros įrankį gali įvykti nelaimingas atsi- tikimas.
▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ar sukelti gaisrą.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Tai gali sukelti sprogimo pavojų.

Šalia nenaudojamo akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ir kitokių mažų metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Ivykus akumuliatoriaus kontaktų trumpajam jungimui, galima nusideginti ir gali kilti gaisras.

Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.

298 | Lietuvių k.

• Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
  ▶ Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
  ▶ Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus.
  ▶ Saugokite akumuliatorių nuo drėgmės ir vandens.
  Sodo priežiūros įrankį laikykite nuo –20 °C ik 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje.
• Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Saugos nuorodos dirbantiems su krovikliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Kroviklj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai įvaldę arba buvote atitinkamai apmokyti.

▶ Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, kuriems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiems asmenims naudotis krovikliu. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai.
▶ Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su krovikliu nežaistų.
- Jkraukite tik Bosch ličio jonų akumuliatorius, kurių talpa nuo 2,0 Ah (nuo 10 akumuliatoriaus celių). Akumuliatoriaus įtampa turi sutapti su kroviklio tiekiama akumuliatoriaus įkrovi-mo įtampa. Nejkraukite pakartotinai

nejkraunamų baterijų. Priešingu atveju kyla gaisro ir sprogimo pavojus.

Saugokite kroviklj nuo lietaus ir drėgmės. J kroviklj patekęs vanduo padidina elektros smūgio riziką.

▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Nešvarumai kelia elektros smūgio pavojų.
Kaskart prieš pradėdami naudoti patikrinkite kroviklį, kabelį ir kištuką. Jei aptikote pažeidimų, kroviklio ne- naudokite. Patys neatidarykite kroviklio, jį remontuoti leidžiama tik kvalifikuotiems specialistams, remon- tuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti krovikliai, kabeliai ir kištukai didina elektros smūgio riziką.
▶ Nenaudokite kroviklio padėję jį ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
▶ Neuždenkite kroviklio ventiliacinių angų. Priešingu atveju kroviklis gali perkaisti ir netinkamai veikti.
▶ Didesniam elektros saugumui užtikrinti rekomenduojama naudoti pažaidos srovės apsauginj jungiklj, kurio maks. paleidimo srovė yra 30 mA. Visada prieš naudojimą patik-rinkite pažaidos srovės apsauginj jungiklj.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, turite žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai supratę simbolius, su šiuo gaminiu dirbsite geriau ir saugiau.

Simbolis Reikšmė

	Judėjimo kryptis
	Reakcijos jėgos kryptis
	Mūvėkite apsauginėmis pirštinėmis
	Masė
	Jjungimas
	Išjungimas
	Leidžiamas veiksmas
	Draudžiamas veiksmas
CLICK	Girdimas garsas

Simbolis Reikšmė

Papildoma jranga ir atsarginės dalys

Naudojimas pagal paskirti

Sodo priežiūros jrankis skirtas vejai privačiose valdose pjauti.

Sodo priežiūros įrankis nėra skirtas gyvatvorėms karpyti, vejos pakraščiams dailinti, šakoms smulkinti ir pan.

Sodo priežiūros įrankis skirtas vejai ties žeme pjauti.

Techniniai duomenys

Žoliapjovė Universal
	Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
Gaminio numeris	3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Vardinė įtampa V 36 36 36 36 36
Peilių korpuso plotis cm 38 38 38 38 38
Pjovimo aukštis mm 25 – 70 25 – 70 25 – 70 25 – 70
Žolės surinkimo krepšio tūris	1 40 40 40 40 40
Svoris pagal EPTA-Procedure 01:2014	kg 15,0 15,0 14,0 15,0 15,0
Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio
Leidžiamoji aplinkos temperatūra
– jkraunant °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– naudojant °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– sandėliuojant °C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumuliatorius	Ličio jonų	Ličio jonų	Ličio jonų	Ličio jonų	Ličio jonų
Vardinė įtampa V 36 36 36 36 36
Gaminio numeris / talpa
– 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-
– 2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0
– 1 607 A35 058	Ah	-	-	-	-
Akumuliatoriaus celių skaičius
– 2 607 336 913/1 607 A35 02V		-	-10	-	-
– 2 607 336 915/2 607 337 047		20 20	-20	-
– 1 607 A35 058		-	-	-	20

Visos vertės šioje instrukcijoje pateiktos naudojant žemiau arba lygiai 2000 metru aukštyje virš jūros lygio.

Kroviklis		AL 3620 CV	AL 36V-20
Gaminio numeris	ES	2 607 225 657	2 607 226 273
	JK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Krovimo srove	A	2,0	2,0
Ikrovimo trukmè (kai akumuliatorius išsikroves)
- Akumuliatorius su 2,0 Ah	min.	65	65

300 | Lietuvių k.

Kroviklis AL 3620 CV AL 36V-20
– Akumuliatorius su 4,0 Ah min. 125 125
– Akumuliatorius su 6,0 Ah min. 185 185
Svoris pagal EPTA-Procedure 01:2014 kg 0,55 0,55
Apsaugos klasé	☐/II / II	☐

Informacija apie triukšmą ir vibraciją

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3 600 HB9 505	3 600 HB9 508	3 600 HB9 506	3 600 HB9 509	3 600 HB9 507
	3 600 HB9 573		3 600 HB9 574

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

– Garso slėgio lygis dB(A)	76 76 76 76 76
– Garso galios lygis dB(A)	88 88 88 88 88
– Neapibrėžtis K dB	= 2,0 = 2,0 = 2,0 = 2,0 = 2,0
Vibracijos bendroji vertė ah (triju krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 60335-2-77
– Vibracijos emisijos vertė a_1	m/s ^2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5
– Neapibrėžtis K m/s	^2	=1,5 =1,5 =1,5 =1,5 =1,5

Montavimas ir naudojimas

Veiksmo tikslas Pav.	Pus-	lapis
Tiekiamas komplektas ^A)		A 325
Rankenos montavimas		B 326
Darbinio aukščio nustatymas
Žolės surinkimo krepšio uždėjimas ir nu-ėmimas		C 327
Pjovimo aukščio nustatymas		D 327
Akumuliatoriaus jdėjimas		E 328
Naudojimas- Elektrinės grandinės pertraukiklio (rak-to) jstatymas- Ijungimas- Vejos pjovimas- Išjungimas- Elektrinės grandinės pertraukiklio (rak-to) išėmimas		F 329
Akumuliatoriaus išėmimas		G 330
Darbo nurodymas „pjauti“		H 330
Pripildymo indikatorius Žolės surinkimo krepšys tuščias / pilnas		I 331
Peilių priežiūra/keitimas		J 331

Veiksmo tikslas Pav.	Pus-	lapis
Papildomos jrangos pasirinkimas		K 332

A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Parengimas naudoti

Jūsų saugumui

Démesio! Prieš pradědami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklj (raktą) ir išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
▶ Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi.
- Atsargiai: nelieskite besisukančio peilio.

Akumuliatoriaus ikrovimas

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 35 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Nuoroda: akumuliatorius tiekiamas ne visai jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia prietaisą: Sodo priežiūros įrankis nebeveikia.

Jei prietaisas išjungiamas automatiškai, jjungimo-išjungimo jungiklio nebespauskite. Taip galite sugadinti ličio jonų akumuliatorių.

Laikykitės nuorodu del akumuliatoriaus šalinimo.

Akumuliatoriaus ïdėjimas ir išėmimas

Nuoroda: jei naudojami netinkami akumuliatoriai, gali sutrikti funkcijos arba sugesti prietaisas.

Įstatykite jkrautą akumuliatorių. Įsitikinkite, kad akumuliatorius tinkamai įstatytas.

Norėdami išimti akumuliatorių iš prietaiso, paspauskite akumuliatoriaus atblokavimo mygtuką ir ištraukite akumuliatorių.

Ikrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas jkišamas j kištukinj lizdą ir akumuliatorius įstatomas j krovik- lj.

Dėl taikomos intelektualios jkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus jkrovos būklę ir pri- klausomai nuo akumuliatoriaus temperatūros ir įtampos ji jkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas.

Kroviklio indikatorių reikšmės (AL 3620 CV/AL 3640 CV/AL 36V-20)

Greitojo ikrovimo procesas

Apie greitojo jkrovimo procesą praneša greitai mirksintis žalias akumuliatoriaus krovimo indikatorius.

Indikacinis elementas ant akumuliatoriaus: akumuliatorių ikraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgęsta. Akumuliatorius yra visiškai ikrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesos diodai vėl užgęsta.

Nuoroda: greitojo jkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leidžiamosios jkrovimo temperatūros ribose, žr. skyrių „Techniniai duomenys“.

Akumuliatorius ikrautas

Nuolat šviečiantis žalias akumuliatoriaus šviesos diody indikatorius reiškia, kad akumuliatorius yra visiškai jkrautas.

Taip pat apytikriai 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai jkrautas.

Akumuliatorių galima išimti ir iš karto naudoti.

Kai akumuliatorius nejstatytas, nuolat šviečiantis šviesos diodu indikatorius reiškia, kad kištukas yra įstatytas į elektros lizdą ir kroviklis paruoštas naudoti.

Akumuliatoriaus temperatūra žemesnė negu 0°C arba aukštesnė negu 45°C

Nuolat šviečiantis raudonas šviesos diody indikatorius reiškia, kad akumuliatoriaus temperatura yra už leidžiamosios jkrovimo tem-

peratūros ribų, žr. skyrių „Techniniai duomenys“. Kai tik temperatūra yra leidžiamosios temperatūros ribose, kroviklis automatiškai persijungia į greitojo jkrovimo režimą.

Jei akumuliatoriaus temperatūra yra už leidžiamosios jkrovi- mo temperatūros ribų, įstatant į kroviklj šviečia raudonas akumuliatoriaus šviesos diody indikatorius.

Ikrovimo procesas negalimas

Ivykus jkrovimo proceso trikčiai, apie tai praneša mirksintis raudonas šviesos diody indikatorius.

Ikrovimo procesas nepradedamas, akumuliatoriaus jkrauti negalima (žr. „Trikčių nustatymas“).

Ikrovimo nuorodos

Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali jkaisti. Tai yra normalu ir nereiškia kroviklio techninio defekto.

Jei veikimo laikas po jkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl šalinimo.

Akumuliatoriaus aušinimas („Active Air Cooling“)

Kroviklyje integruota ventiliatoriaus valdymo sistema kontroliuoja jstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesné už 30 °C, ventiliatorius akumuliatorių aušina iki optimalios įkrovimo temperatūros. Ijungtas ventiliatorius skleidžia vėdinimo triuksmą.

Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimaliose jkrovimo temperatūros ribose arba ventiliatorius yra sugedęs. Tokiu atveju, akumuliatoriaus jkrovimo trukmė pailgėja.

Darbo nuorodos

Akumuliatoriaus ikrovos indikatorius

Akumuliatorius yra su įkrovos būklės indikatoriumi, kuris parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės indikatorių sudaro 3 žali šviesos diodai.

Norédami suaktyvinti jkrovos büklés indikatorių, spauskite akumuliatoriaus jkrovos mygtuką. Maždaug po 5 sekundžių jkrovos büklés indikatorius užgęsta savaime.

Jkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas.

Šviesos diodu indikatorius Akumuliatoriaus talpa

Nuolat šviečia 3 žali šviesos ≥ 2/3 diodai

302 | Lietuvių k.

Šviesos diodu indikatorius Akumuliatoriaus talpa

Nuolat šviečia 2 žali šviesos diodai	≥ 1/3
Nuolat šviečia 1 žalias šviesos diodas	≤ 1/3

Mirksi 1 žalias šviesos diodas Rezervas

Jei paspaudus mygtuką nešviečia né vienas šviesos diodas, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti. Dėl saugumo ikrovos būkle galima tikrinti tik tada, kai sodo priežiūros įrankis neveikia.

Akumuliatorių ikraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgęsta. Akumuliatorius yra visiškai ikrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško jkrovimo, trys žali šviesos diodai vėl užgęsta.

Akumuliatoriaus temperatūros kontrolės įtaiso indikatorius

Temperatūros kontrolės įtaiso raudonas šviesos diodas reiškia, kad akumuliatorius arba sodo priežiūros įrankio elektronika (kai akumuliatorius įstatytas) yra už optimalios temperatūros ribų. Tokiu atveju sodo priežiūros įrankis neveikia arba veikia ne visa galia.

Akumuliatoriaus temperatūros kontrolė

Spaudžiant mygtuką arba jjungiamo ir išjungiamo mygtuką, mirksi raudonas šviesos diodas (kai akumuliatorius jstatytas): Akumuliatoriaus temperatūra už leidžiamosios darbinės temperatūros ribų.

Kai temperatūra aukštesnė už 70 °C, akumuliatorius išsijungia ir lieka išjungtas, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.

Sodo priežiūros įrankio elektronikos temperatūros kontrolė

Raudonas šviesos diodas spaudžiant jjungiamo ir išjungiamo mygtuką šviečia nuolat: sodo priežiūros įrankio elektronikos temperatūra yra žemesné už 5 °C arba aukštesné už 75 °C. Kai temperatūra aukštesné už 90 °C, sodo priežiūros įrankio elektronika išsijungia ir lieka išjungta, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.

Pjovimo našumas (akumuliatoriaus veikimo trukmė)

Pjovimo našumas (akumuliatoriaus veikimo trukmė) pri- klauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės aukščio ir pjovimo aukščio.

Jei sodo priežiūros jrankis pjovimo metu dažnai jjungiamas ir išjungiamas, pjovimo našumas (akumuliatoriaus veikimo trukmė) taip pat sumažėja.

Kad pjovimo našumas (akumuliatoriaus veikimo trukmė) būty optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti tinkamu tempu.

Apačioje pateiktame pavyzdyje vaizduojamas pjovimo aukščio ir pjovimo našumo ryšys, esant trims akumuliatoriams.

Pjovimo salygos

Labai reta, sausa žolė

Pjovimo našumas

Akumuliatorius su 2,0 Ah iki 250 m	^2
Akumuliatorius su 4,0 Ah iki 500 m	^2
Akumuliatorius su 6,0 Ah iki 750 m	^2

Norint pailginti veikimo trukmę, autorizuotame Bosch sodo priežiūros įrankių aptarnavimo skyriuje galima įsigyti papildomą akumuliatorių.

Trikčių nustatymas

Simptomas Galima priežastis Šalinimas

Variklis neužsiveda Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į Bosch klientų aptarnavimo skyrių
Išsikrovęs akumuliatorius Įkraukite akumuliatorių
Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius jšils/atvės
Žolė per aukšta Didžiausias leidžiamas pjaunamos žolės aukštis,nustačius didžiausią pjovimo aukštį, yra 30 cm
Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės, ir nustatykite didesnįpjovimo aukštį
Elektrinės grandinės pertraukiklis (raktas) ne-tinkamai arba nevisiškai įstatytas	Tinkamai įstatykite

Simptomas Galima priežastis Šalinimas

Sodo priežiūros įrankis veikia su pertrūkiais	Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į Bosch klientų aptarnavimo skyrių
	Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį
Sodo priežiūros įrankis veją nupjauna nelygiai ir/arba variklis sunkiai veikia	Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį
	Atšipęs peilis	Pakeiskite peilį (žr. pav. J)
	Gali būti užstrigimas lšjunkite sodo priežiūros įrankį ir ištraukite elekt-rinės grandinės pertraukiklj (raktą)
	Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį
Sodo priežiūros įrankį įjungus, nesisuka pjovi-mo peilis	Peilį blokuoja žolė lšjunkite sodo priežiūros įrankį ir ištraukite elekt-rinės grandinės pertraukiklj (raktą)
	Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (27 Nm)
Labai stipri vibracija ir didelis triukšmas	Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (27 Nm)
	Pažeistas peilis	Pakeiskite peilį (žr. pav. J)

Akumuliatorius ir kroviklis

Požymiai Galima priežastis Šalinimas

Mirksi kroviklio raudo-nas akumuliatoriaus krovimo indikatoriusjkrovimo procesas negalimas	Akumuliatorius nejstatytas (arba jstatytas ne-tinkamai)	Tinkamai jstatykite akumuliatorių j kroviklj
	Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., keliskartus paeiliui jstatykite ir išimkite akumuliato-rių), jei reikia, akumuliatorių pakeiskite
	Pažeistas akumuliatorius Akumuliatorių pakeiskite
Nešviečia kroviklio aku-muliatoriaus krovimo indikatoriai	Nejkištas (ar netinkamai jkištas) kroviklio kištukas	Kištuką tinkamai (iki galo) jstatykite j kištukinį liz-dą
	Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis	Patikrinkite maitinimo įtampa, jei reikia, dėl kroviklio patikrinimo kreipkitės į autorizuotas Bosch elektrinių įrankių remonto dirbtuves

Priežiūra ir servisas

Akumuliatoriaus priežiūra

▶ Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, ji išjunkite, ištraukite elektrinės grandinės pertraukikli (raktą) ir išimkite akumuliatorių bei žolės surinkimo maišą.
Kai atliekate darbus aštrių peilių srityje, visada mūvė-kite sodininko pirštinemis.

Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų:

• Saugokite akumuliatorių nuo drėgmės ir vandens.
• Sodo priežiūros įrankį laikykite nuo -20 °C ik 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje.

• Akumuliatorių laikykite ne sodo priežiūros įrankyje, o išimtą atskirai.

• Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros jrankyje nepalikite.

• Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C.
• Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Jei veikimo laikas po jkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

304 | Lietuvių k.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siyskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Sodo priežiūros įrankis, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Sodo priežiūros įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje Transportavimas pateiktų nuorodu.

غير صحيح.
