UniversalRotak 36560 - Muruniiduk BOSCH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta UniversalRotak 36560 BOSCH PDF-formaadis.
| Toote tüüp | Juhtmevaba muruniiduk |
| Kaubamärk | Bosch |
| Mudel | UniversalRotak 36560 |
| Nimipinge | 36 V |
| Aku tüüp | Liitiumioon |
| Aku mahutavus | 2,0 / 4,0 / 6,0 Ah (olenevalt versioonist) |
| Lõikelaius | 38 cm |
| Lõikekõrgus | 25 – 70 mm, reguleeritav |
| Kogumiskoti maht | 40 L |
| Kaal (vastavalt EPTA-le) | 14,0 – 15,0 kg |
| Ühilduv laadija | AL 3620 CV / AL 36V-20 |
| Laadimisvool | 2,0 A |
| Laadimisaeg (aku 2,0 Ah) | Umbes 65 min |
| Helirõhutase | 76 dB(A) |
| Helivõimsuse tase | 88 dB(A) |
| Vibratsioon (koguväärtus) | < 2,5 m/s² |
| Laadimise temperatuurivahemik | 0 °C kuni +45 °C |
| Töötamise temperatuurivahemik | +5 °C kuni +50 °C |
| Hoidmise temperatuurivahemik | -20 °C kuni +50 °C |
| Peamised funktsioonid | Niitmine, lehtede kogumine, keskne lõikekõrguse reguleerimine |
| Hooldus ja puhastamine | Puhastage kuiva ja pehme harjaga; ärge kasutage kõrgsurvepesurit |
| Ohutus | Lüliti, kaitsepeatus, laadija topeltisolatsioon, pritsmekaitse |
| Varuosad ja remonditavus | Boschi originaalvaruosad; Bosch SAV Direct järelteenindus |
| Üldine teave | Kodune kasutus; ärge kasutage vihmase ilmaga; kandke kinniseid kingi ja kindaid |
Korduma kippuvad küsimused - UniversalRotak 36560 BOSCH
Kasutajate küsimused teemal UniversalRotak 36560 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend UniversalRotak 36560 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. UniversalRotak 36560 kaubamärgi BOSCH.
KASUTUSJUHEND UniversalRotak 36560 BOSCH
et Algupārane kasutusluhend
Eesti...... Lehekülg 274

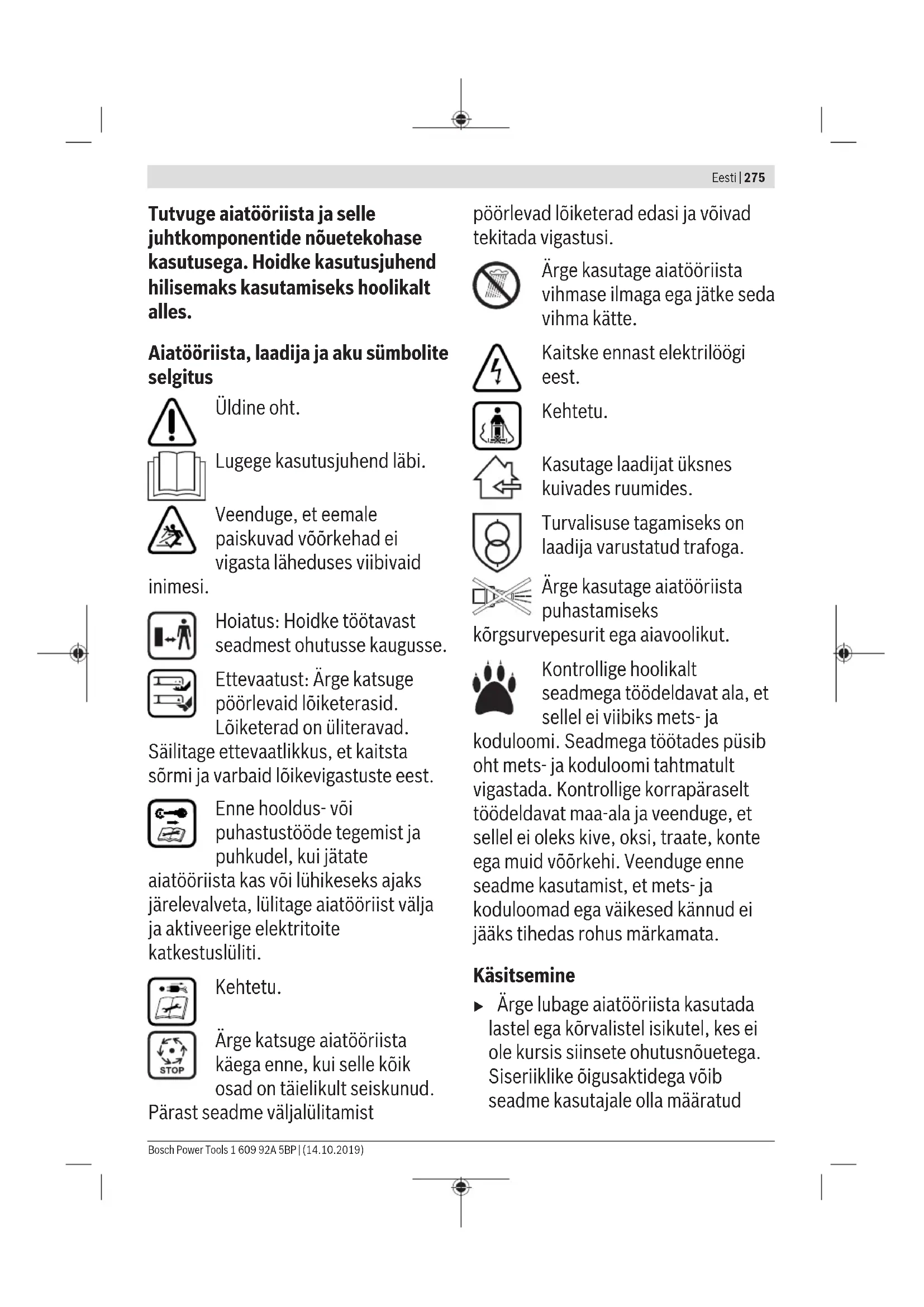

Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi.
Tutvuge aiatööriista ja selle juhtkomponentide nõuetekohase kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.
Aiatööriista, laadija ja aku sümbolite selgitus
Üldine oht.
Lugege kasutusjuhend läbi.
Veenduge, et eemale paiskuvad võõrkehad ei vigasta läheduses viibivaid
inimesi.
Hoiatus: Hoidke töötavast seadmest ohutusse kaugusse.
Ettevaatust: Ärge katsuge pöörlevaid lõiketerasid. Lõiketerad on üliteravad.
Säilitage ettevaatlikkus, et kaitsta sõrmi ja varbaid lõikevigastuste eest.
Enne hooldus- või puhastustööde tegemist ja puhkudel, kui jätate
aiatööriista kas või lühikeseks ajaks järelevalveta, lülitage aiatööriist välja ja aktiveerige elektritoite katkestuslüliti.
Kehtetu.
Ärge katsuge aiatööriista käega enne, kui selle köik osad on täielikult seiskunud.
Pärast seadme väljalülitamist
pöörlevad lõiketerad edasi ja võivad tekitada vigastusi.
Ärge kasutage aiatööriista vihmase ilmaga ega jätke seda vihma kätte.
Kaitske ennast elektrilöögi eest.
Kehtetu.
Kasutage laadijat üksnes kuivades ruumides.
Turvalisuse tagamiseks on laadija varustatud trafoga.
Ärge kasutage aiatööriista puhastamiseks vepesurit ega aiavoolikut.
Kontrollige hoolikalt seadmega töödeldavat ala, et sellel ei viibiks mets- ja
koduloomi. Seadmega töötades püsib oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korrapäraselt töödeldavat maa-ala ja veenduge, et sellel ei oleks kive, oksi, traate, konte ega muid võõrkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jääks tihedas rohus märkamata.
Käsitsemine
- Ärge lubage aiatööriista kasutada lastel ega kõrvalistel isikutel, kes ei ole kursis siinsete ohutusnõuetega. Siseriiklike õigusaktidega võib seadme kasutajale olla määratud
276 | Eesti
vanusepiirang. Kasutusvälisel ajal hoidke seadet lastele kättesaamatus kohas.
- Ärge lubage aiatööriista kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud, kellel puuduvad tööriista kasutamiseks vajalikud teadmised ja kogemused või kes ei ole tutvunud siinse kasutusjuhendiga.
▶ Lapsi tuleb valvata ja tagada, et nad seadmega mängi. - Ärge kunagi kasutage seadet, mille vahetus läheduses viibivad teised inimesed, eeskätt lapsed või koduloomad.
▶ Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest.
▶ Toote kasutamisel ei tohi kanda lahtiseid kummijalatseid või sandaale. Kandke alati kinniseid jalatseid ja pikki pükse. - Kontrollige hoolikalt niitmisala ja eemaldage sellelt kivid, puupulgad, traadijupid, kondid jms võõrkehad.
-
Kontrollige enne kasutamist lõiketeri, lõiketerade kruvisid ja seibe kulumise või kahjustuste suhtes. Vigastatud ja kulunud lõiketerad ja kruvid vahetage välja komplektis, et vältida seadme viskumist kaalu ebaühtlase jaotumise tõttu.
▶ Niitke muru ainult päevavalgel või hea kunstvalgustusega. -
Ärge kasutage muruniidukit halva ilma või äikese korral.
▶ Võimalusel ärge kasutage niidukit, kui muru on märg.
▶ Kõndige rahulikus tempos, ärge rutake. - Ärge kasutage aiatööriista ilma kaitseseadiste ja kateteta või kui need on kahjustatud, nt põrkekaitse ja/või murukogur.
▶ Soovitame kasutada kuulmiskaitsevahendit. -
Ärge kasutage seadet, kui olete väsinud, haige või alkoholi, uimastite või ravimite mõju all.
▶ Kallakul või nõlval töötamine võib olla ohtlik: -
ärge niitke väga järske nõlvu.
- veenduge, et seisate järsul nõlval või märjal murul kindlalt püsti.
- niitke nõlval alati ristisuunas, mitte üles-alla.
- olge nõlval suunda muutes äärmiselt ettevaatlik.
▶ Olge väga ettevaatlik, kui tömbate niidukit või liigute sellega selg ees.
Lükake niidukit alati otsesuunas, ärge tömmake seda enda poole.
Lõiketerad peavad olema seiskunud, kui peate niidukit transportimiseks kallutama, kui sõidate üle mittehaljasala või kui viite niiduki niidetavale alale või sellelt ära.
- Ärge kallutage niidukit mootori käivitamisel.
▶ Lülitage niiduk kasutusjuhendis toodud viisil sisse ja veenduge, et
Teie jalad on pöörlevatest osadest piisaval kaugusel.
- Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse ega alla.
▶ Olge niites niiduki väljaviskeavast ohutus kauguses. - Ärge kunagi tõstke ega kandke aiatööriista töötava mootoriga.
Pöörake tähelepanu sellele, et seade seisaks hoiustamise ajal köigi 4 rattaga kindlalt maapinnal.
▶ Kasutage seadme tõstmiseks ainult kandekäepidet. Käige käepidemega ettevaatlikult ringi.
▶ Seadet ei tohi mingil viisil muuta.
Lubamatud muudatused võivad mõjutada seadme tööohutust ja põhjustada suuremat müra ja vibratsiooni.
Lehekogumine
Lehekogumisteral on selline kuju, mis võimaldab mahalangenud lehed murult kokku koguda. Funktsiooni tõrgeteta toimimiseks tuleb järgida järgmisi juhiseid:
- koguge lehti ainult maksimaalselt lõikekõrguselt
- koguge lehed kokku ainult enda muruplatsilt
– vaadake ala enne lehekogumist üle ja veenduge, et läheduses ei ole inimesi, koduloomi, autosid ega klaasesemeid.
Elektritoite katkestuslüliti tuleb aktiveerida
– alati, kui aiatööriista juurest lahkute,
– enne törgete ja takistuste
körvaldamist,
– enne, kui asute aiatööriista kontrollima, puhastama või remontima,
– pärast võõrkehaga kokku põrkamist; kontrollige aiatööriista kohe kahjustuste suhtes ja vahetage vajadusel lõiketera uue vastu,
- kui aiatööriist hakkab ebaharilikult vibreerima (kontrollida kohe).
Hooldus
Kandke alati töökindaid, kui käsitsete niidukit või töötate teravate lõiketerade alas.
▶ Seadme tööohutuse tagamiseks veenduge, et köik mutrid, poldid ja kruvid on kövasti kinni keeratud.
- Kontrollige murukogurit regulaarselt kulumise suhtes.
- Kontrollige seadet ja asendage tööohutuse tagamiseks kulunud ja kahjustatud osad uute vastu.
▶ Kasutage üksnes selle aiatööriista jaoks ette nähtud löiketerasid.
▶ Veenduge, et varuosad pärinevad Boschilt.
▶ Enne hoiustamist veenduge, et seade on puhas ja et selle külge kinnitunud mustus on eemaldatud.
278 | Eesti
Vajadusel puhastage seade pehme kuiva harjaga.
Ohutusjuhised ja märkused aku optimaalseks kasutamiseks
▶ Enne aku paigaldamist veenduge, et aiatööriist on välja lülitatud ja elektritoite katkestuslüliti on aktiveeritud. Aku paigaldamine sisselülitatud aiatööriista sisse vöib kaasa tuua vigastusi.
▶ Kasutage ainult Bosch-akusid, mis on selle tööriista jaoks ette nähtud. Teistlaadi akude kasutamine võib põhjustada vigastusi ja suurendada tulekahju ohtu.
▶ Ärge avage akut. Esineb lühise oht.
Kaitske akut kuumuse (nt ka pideva päikesekiirguse), tule, vee ja niiskuse eest. Püsib plahvatusoht.
Kasutusvälisel ajal hoidke aku eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad tekitada akuklemmide vahel lühise. Akuklemmide vaheline lühis võib põhjustada põletusi või tulekahju.
Aku kahjustamisel ja mittesihipärasel kasutusel võib akust eralduda aure. Öhutage ruumi ja põörduge kaebuste korral arsti poole. Aurud võivad tekitada hingamisteede ärritusi.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
- Ärge tekitage akus lühist. Püsib plahvatusoht.
▶ Kaitske akut niiskuse ja vee eest.
▶ Hoiustage aiatööriista ja akut temperatuurivahemikus – 20 °C kuni 50 °C. Ärge jätke akut nt suvel kuuma autosse.
▶ Puhastage aku õhutusavasid pehme, puhta ja kuiva pintsliga.
Ohutusnõuded akulaadijaga ümberkäimisel
Lugege kõik ohutusnõuded ja juhised läbi. Ohutusnõuete ja -juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Hoidke köik ohutusnöuded ja -juhised edaspidiseks kasutamiseks alles.
Kasutage akulaadijat üksnes siis, kui olete aku köikide funktsioonidega kursis, oskate neid piiramatult kasutada või siis, kui olete vastavalt instrueeritud.
- Ärge lubage akulaadijat kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud või kellel puuduvad tööriista kasutamiseks vajalikud teadmised ja kogemused või kes ei ole tutvunud käesoleva kasutusjuhendiga.
Siseriiklike öigusaktidega vöib tööriista kasutajale olla määratud vanusepiirang.
- Ärge jätke lapsi järelevalveta.
Sellega tagate, et lapsed ei saa laadijaga lubamatult mängida.
▶ Laadige ainult Boschi liitiumioonakusid, mille mahtuvus on vähemalt 2,0 Ah (alates 10 akuelementi). Akupinge peab vastama akulaadija laadimispingele. Ärge laadige ühekordseid patareisid. Vastasel korral püsib tulekahju- ja plahvatusoht.
Hoidke laadijat vihma ja niiskuse eest. Akulaadijasse imbunud vesi suurendab elektrilöögiohtu.
▶ Hoidke laadimisseade puhas. Määrdumine suurendab elektrilöögi ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, võrgujuhe ja pistik üle. Kahjustuste tuvastamise korral ärge võtke laadimisseadet kasutusele. Ärge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsiooniga spetsialistidel, kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, võrgujuhtmed ja pistikud suurendavad elektrilöögi ohtu.
- Ärge kasutage laadimisseadet kergesti süttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade läheb kasutamisel kuumaks, tekitades põlengu ohu.
- Ärge katke akulaadija õhutusavasid kinni. Vastasel korral võib laadija üle kuumeneda ega pruugi enam nõuetekohaselt töötada.
Elektriohutuse suurendamiseks soovitatakse kasutada rikkevoolukaitset, mille max rakendumisvool on 30 mA. Kontrollige rikkevoolukaitselülitit alati enne kasutust.
Sümbolid
Kasutusjuhendi lugemisel ja mõistmisel on abiks järgmised sümbolid. Püüdke sümbolid ja nende tähendused meelde jätta. Sümbolite mõistmine aitab kasutada seadet töhusamalt ja ohutumalt.
Sümbol Tähendus
| Liikumissuund | |
| Reaktsioonisuund | |
| Kandke kaitsekindaid | |
| Kaal | |
| Sisselülitamine |
Sümbol Tähendus
| Väljalülitamine | |
| Lubatud toiming | |
 | Keelatud toiming |
| CLICK | Kuuldav heli |
 | Tarvikud/varuosad |
Sihipärane kasutus
Seade on mõeldud muru niitmiseks koduaedades.
Aiatööriist ei ole ette nähtud hekkide pügamiseks,
trimmerdamiseks jms.
Aiatööriist on möeldud muru niitmiseks maapinna kõrguselt.
Tehnilised andmed
| Muruniiduk Universal | |||||
| Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 | |
| Tootekood | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| nimipinge V 36 36 36 36 36 | |||||
| Lõiketera korpuse laius cm 38 38 38 38 38 | |||||
| Lõikekõrgus mm 25-70 25-70 25-70 25-70 | |||||
| Murukogumiskoti maht L 40 40 40 40 40 | |||||
| Kaal EPTA-menetluse01:2014 järgi | kg 15,0 15,0 14,0 15,0 15,0 | ||||
| seerianumber vt aiatööriista tüübisildilt | |||||
| Lubatud ümbrustemperatuur | |||||
| – laadimise ajal °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | |||||
| – kasutuse ajal °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | |||||
| – hoiustamisel | °C -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| aku | liitium-ioon | liitium-ioon | liitium-ioon | liitium-ioon | liitium-ioon |
| Nimipinge | V 36 36 36 36 36 | ||||
| artiklikood/mahtuvus | |||||
| – 2 607 336 913/1 607 A35 02V | Ah | - | 2 x 2,0 | - | - |
| – 2 607 336 915/2 607 337 047 | Ah | 4,0 | - | 4,0 | - |
| – 1 607 A35 058 | Ah | - | - | - | 6,0 |
| Akuelementide arv | |||||
| – 2 607 336 913/1 607 A35 02V | - | -10 | - | - | |
| – 2 607 336 915/2 607 337 047 | 20 20 | -20 | - | ||
| – 1 607 A35 058 | - | - | - | 20 | |
280|Eesti
Kõik siinses juhises toodud väärtused on mõõdetud kasutuseks 2000 meetri kõrgusel merepinnast või alla seda.
| Laadija AL 3620 CV AL 36V-20 | ||
| Tootekood EL 2 607 225 657 2 607 226 273 | ||
| UK 2 607 225 659 2 607 226 275 | ||
| AU 2 607 225 661 2 607 226 277 | ||
| KO 2 607 225 661 2 607 226 277 | ||
| Laadimisvool A 2,0 2,0 | ||
| Laadimisaeg (tühja aku puhul) | ||
| – Aku 2,0 Ah min 65 65 | ||
| – Aku 4,0 Ah min 125 125 | ||
| – Aku 6,0 Ah min 185 185 | ||
| Kaal EPTA-menetluse 01:2014 järgi kg 0,55 0,55 | ||
| Kaitseklass | ☐/II / II | ☐ |
Müra-/vibratsiooniväärtused
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 | |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 | |
| 3 600 HB9 573 | 3 600 HB9 574 |
Mürataseme väärtused on möödetud vastavalt EN 60335-2-77
Seadme A-korrigeeritud müratase on üldjuhul:
| - Helirõhutase dB(A) | 76 76 76 76 76 | |||||
| - Helivõimsustase | dB(A) | 88 88 88 88 88 | ||||
| - Mõõtemääramatus K | dB | = 2,0 | = 2,0 | = 2,0 | = 2,0 | = 2,0 |
Vibratsioonitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määratud vastavalt EN 60335-2-77
| – Vibratsioonitase a _h | m/s ^2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| – Mõötemääramatus K | m/s ^2 | =1,5 | =1,5 | =1,5 | =1,5 | =1,5 |
| Tegevuse eesmärk | Joonis | Lehekül g |
| TarnekomplektA) | A | 325 |
| Raamkäepideme paigaldamine | B | 326 |
| Töökörguse reguleerimine | ||
| Murukoguri paigaldamine/eemaldamine | C | 327 |
| Lõigekõrguse reguleerimine | D | 327 |
| Aku paigaldamine | E | 328 |
| Käsitsemine- Elektritoite katkestuslülitipaigaldamine- Sisselülitamine- Niitmine- Väljalülitamine | F | 329 |
| Tegevuse eesmärk | Joonis | Lehekül g |
| - Elektritoite katkestuslüliti eemaldamine | ||
| Aku eemaldamine | G | 330 |
| Tööjuhis „niitmine“ | H | 330 |
| Murukoguri täitetase: tühi/täis | I | 331 |
| Lõiketera hooldus/vahetus | J | 331 |
| Tarvikute valimine | K | 332 |
A) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Kasutuselevött
Tööohutus
Tähelepanu! Lülitage enne puhastus- ja hooldustööde tegemist aiatööriist välja, aktiveerige elektritoite katkestuslüliti ja eemaldage aku. Lülitage aiatööriist välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud.
▶ Löiketerad pöörlevad veel mõni sekund pärast aiatööriista väljalülitamist.
▶ Ettevaatust: Pöörlevaid lõiketeri ei tohi katsuda.
Aku laadimine
Akul on temperatuurikontroll, mis võimaldab laadida akut ainult temperatuurivahemikus 0 °C ja 35 °C. See tagab aku pika kasutusea.
Märkus: Aku tarnitakse osaliselt laetuna. Aku võimsuse tagamiseks laadige aku enne esmakasutust laadijas täiesti täis.
Liitiumioonakut saab laadida igal ajal, ilma et aku kasutusiga lüheneks. Laadimise katkestamine akut ei kahjusta.
Liitiumioonakut kaitseb täieliku tühjenemise eest akuelementide elektrooniline kaitse „Electronic Cell Protection (ECP)“. Tühja akuga lülitab kaitselüliti elektritööriista välja: Aiatööriist ei tööta enam.
Pärast seda, kui seade on automaatselt välja lülitunud, ei tohi sisse-välja-lülitit uuesti lülitada. Aku võib kahjustada saada.
Järgige akude körvaldamisjuhiseid.
Aku paigaldamine/eemaldamine
Märkus: Ebasobiva aku kasutamine võib põhjustada seadme tõrkeid või kahjustusi.
Sisestage täislaetud aku. Veenduge, et aku on paigaldatud öigesti.
Kui soovite akut seadmest eemaldada, vajutage aku lukust avamise nuppu ja tömmake aku välja.
Laadimine
Laadimine algab kohe, kui laadija vörgupistik on ühendatud pistikupesasse ja aku on laadijasse paigutatud.
Tänu intelligentsele laadimisprotsessile tuvastab seade aku laadimisoleku automaatselt ja sõltuvalt akutemperatuurist ja -pingest valitakse sobivaim laadimisvool.
See säästab akut ja tagab, et aku on laadijas alati täielikult laetud.
Akulaadija (AL 3620 CV/AL 3640 CV/AL 36V-20) indikaatortulede tähendus
Kiirlaadimine
Kiirlaadimisest annab märku aku laadimisnäit, mis vilgub roheliselt.
Aku indikaatortuli: Laadimise ajal süttivad kolm rohelist leedi üksteise järel ja kustuvad siis hetkeks. Aku on täiesti laetud, kui rohelised leedid jäävad püsivalt põlema.
Umbes 5 minutit pärast aku täitumist kustuvad rohelised leedid uuesti.
Märkus: Kiirlaadimine on võimalik üksnes siis, kui aku temperatuur on laadimiseks ettenähtud vahemikus, vt peatükki „Tehnilised andmed“.
Aku on laetud
Rohelise leed-näidiku püsituli annab märku, et aku on täis.
Peale selle kölab 2 sekundi pikkune
helisignaal, mis annab kuuldavalt märku, et aku on täis. Seejärel võib aku laadijast välja võtta ja seda kasutama hakata.
Kui akusahtel on laadijas tühi, näitab leed-näidiku pūsituli, et vörgupistik on ühendatud pistikupessa ja laadija on töövalmis.
Aku temperatuur on alla 0 °C või üle 45 °C
Leed-näidiku punane püsituli näitab, et aku temperatuur ei jää lubatud temperatuurivahemikku, vt peatükki
„Tehnilised andmed“. Kohe kui aku on lubatud temperatuuri saavutanud, lülitub laadija automaatselt ümber kiirlaadimisele.
Kui aku temperatuur on väljaspool ettenähtud laadimisvahemikku, süttib aku laadijasse asetamisel punane leed.
Laadimine ei ole võimalik
Kui laadimisel esineb mõni muu tõrge, siis annab sellest märku punase leed-näidu vilkumine.
Laadimist ei saa alustada ja aku laadimine ei ole võimalik (vt lõiku „Veaotsing“).
Laadimisjuhised
Pideva või mitme üksteisele järgneva laadimistsükli puhul võib laadija kuumeneda. See on tavapärane ega viita laadija tehnilisele defektile.
Kui pärast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg löppenud ja aku tuleb välja vahetada.
Järgige körvaldamisjuhiseid.
Laadijasse integreeritud ventilaatori juhtplokk kontrollib paigaldatud aku temperatuuri. Kui aku temperatuur tõuseb üle 30 °C, jahutab ventilaator aku vajalikule laadimistemperatuurile. Sisselülitatud ventilaator tekitab iseloomulikku ventileerimismüra.
Kui ventilaator ei tööta, on aku temperatuur laadimiseks sobiv või on ventilaator rikkis. Sellisel juhul aku laadimisaeg pikeneb.
Tööjuhised
Aku laadimisoleku näit
Aku on varustatud laadimisoleku näiduga, mis näitab aku täitetaset. Aku laadimisoleku näit koosneb 3 rohelisest leedist.
282 | Eesti
Aku laadimisoleku näidu käivitamiseks vajutage aku laadimisoleku näidu nuppu. Aku laadimisoleku näit kustub 5 sekundi möödumisel iseenesest.
Täitetaset saab kontrollida ka eemaldatud akul.
Leed-näit Aku mahtuvus
| 3 rohelise leedi püsituli ≥ 2/3 |
| 2 rohelise leedi püsituli ≥ 1/3 |
| 1 rohelise leedi püsituli ≤ 1/3 |
| 1 roheline vilkuv leed Varu |
Kui ükski leed pärast sisselülitamist ei sütti, on aku vigane ja tuleb välja vahetada.
Turvalisuse tagamiseks saab aku täitetaset kontrollida üksnes siis, kui aiatööriist ei tööta.
Laadimise ajal süttivad kolm rohelist leedi üksteise järel ja kustuvad siis hetkeks. Aku on täiesti laetud, kui kolm rohelist leedi püsivalt põlevad. Umbes 5 minutit pärast aku täitumist rohelised leedid kustuvad uuesti.
Aku temperatuurikontrolli näidik
Temperatuurikontrolli näidiku punane leed näitab, et aiatööriista aku või elektroonika (sisestatud akuga) ei ole ettenähtud temperatuurivahemikus. Sellisel juhul aiatööriist ei tööta või töötab vähendatud võimsusega.
Punane leed vilgub, kui lülitada nuppu või sisse-välja-lülitit (sisestatud akuga): Aku temperatuur ei jää töötemperatuuri lubatud vahemikku.
Kui temperatuur on üle 70 °C, lülitub aku nii kauaks välja, kuni jõuab taas lubatud temperatuurivahemikku.
Aiatööriista elektroonika temperatuurikontroll
Kui lülitada nuppu või sisse-välja-lülitit, põleb punane leed püsivalt: Aiatööriista elektroonika temperatuur on alla 5 °C või üle 75 °C.
Kui temperatuur tõuseb üle 90 °C, lülitub tööriista elektroonika nii kauaks välja, kuni jõuab taas lubatud temperatuurivahemikku.
Lõikejõudlus (aku tööiga)
Lõikejõudlus (aku tööiga) sõltub muru omadustest, nt muru tihedusest, niiskusest, pikkusest ja lõikekõrgusest.
Lõikejõudlus (aku tööiga) väheneb ka siis, kui niidukit niitmise ajal tihti sisse ja välja lülitada.
Lõikejõudluse (aku tööea) parendamiseks on soovituslik sagedamini niita, tõsta lõikekõrgust ja kõndida niitmise ajal mõõduka tempoga.
Alltoodud näide iseloomustab lõikekõrguse ja lõikejõudluse seost kolme erineva aku puhul.
Niitmistingimused
Väga höre, kuiv muru
| Lõikejõudlus | |
| Aku 2,0 Ah kuni 250 m | ^2 |
| Aku 4,0 Ah kuni 500 m | ^2 |
| Aku 6,0 Ah kuni 750 m | ^2 |
Aku tööea pikendamiseks saab Boschi aiatööriistade müügiesindustest soetada soovi korral lisaaku.
Veaotsing
Tundemärk Võimalik põhjus Abi
| Mootor ei lähe käima Seadme sisekaablid ei ole töökorras Pöörduge Boschi müügiesindusse | ||
| Aku on tühi Laadige akut | ||
| Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda | ||
| Muru on liiga kõrge Muru lubatud maksimaalpikkus on 30 cm, kui niiduk on reguleeritud maksimaalsele lõikekõrgusele | ||
| Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekõrgusele | ||
| Kaitselūliti ei ole õigesti/täielikult paigaldatud Paigaldage õigesti | ||
| Seade töötab katkendlikult | Seadme siseühendused ei ole korras Pöörduge Boschi müügiesindusse | |
| Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekõrgusele | ||
| Niiduk niidab ebaühtlase pikkusega | Liiga madal lõikekõrgus Reguleerige niiduk maksimaalsele lõikekõrgusele | |
| Lõiketera on nüri | Vahetage lõiketera (vt joonist J) | |
| Võimalik tõrge või takistus Lülitage tööriist välja ja katkestage elektritoide | ||
Tundemärk Võimalik põhjus Abi
| ja/või mootoril pole jõudu | Kontrollige niiduki allosa, vajaduse tehke niiduki alune puhtaks (kandke alati töökindaid) | |
| Lõiketera on paigaldatud valet pidi Monteerige lõiketera õiget pidi | ||
| Seade on sisse lülitatud, aga lõiketera ei põörle | Murupraht takistab lõiketera tööd Lülitage tööriist välja ja katkestage elektritoideEemaldage ummistus (kandke alati töökindaid) | |
| Lõiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm) | ||
| Tugev vibratsioon/müra | Lõiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27 Nm) | |
| Lõiketera on kahjustatud | Vahetage lõiketera (vt joonist J) | |
Aku ja laadija
Tunnusmärgid Võimalik põhjus Abi
| Laadijal põleb aku laadimisoleku punane tuli | Aku ei ole õigesti paigaldatud Pange aku õigesti laadijasse | |
| Akuklemmid on määrdunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uuesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja | ||
| Laadimine ei ole võimalik | Aku on kahjustunud Vahetage aku välja | |
| Aku laadimisoleku näidud ei põle | Võrgupistik ei ole (õigesti) pistikupessa ühendatud | Ühendage pistik (õigesti) pistikupessa |
| Pistikupesa, toitejuhe või akulaadija on kahjustunud | Kontrollige võrgupinget, vajadusel toimetage akulaadija Boschi elektritööriistade volitatud hooldustöökotta | |
Hooldus ja teenindus
Akuhooldus
Tähelepanu! Lülitage enne puhastus- ja hooldustööde tegemist aiatööriist välja, vajutage elektritoite katkestuslüliti sisse, eemaldage aku ja murukogur.
Kandke alati aiakindaid, kui töötate niiduki teravate löiketerade alas.
Aku tööea tagamiseks pidage kinni järgmistest juhistest:
- Kaitske akut niiskuse ja vee eest.
- Hoiustage aiatööriista ja akut temperatuurivahemikus - 20 °C kuni 50 °C. Ärge jätke akut nt suvel kuuma autosse.
- Hoiustage akut eraldiseisvalt, mitte tööriista sees.
- Ärge jätke akut otsese päikesekiirguse korral aiatööriista sisse.
- Aku sobivaim hoiustamistemperatuur on 5 °C.
- Puhastage aku ōhutusavasid pehme, puhta ja kuiva pintsliga.
Kui pärast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg löppenud ja aku tuleb välja vahetada.
Klienditeenindus ja kasutusalane nõustamine
Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Teisaldamine
Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute poolt teostatava veo puhul (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Veetava toote ettevalmistamisel tuleb kaasata ohtlike ainete veo asjatundja.
Akude veol peab akude korpus olema vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Järgige ka võimalikke täiendavaid riigisiseseid eeskirju.
Kasutuskõlbmatuks muutunud seadmete käitlus
Aiatööriistad, akud, tarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge visake aiatööriistu ja akusid/patareisid olmeprügisse!
Üksnes EL liikmesriikidele:
Elektri- ja elektroonikaseadmete jäätmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutusressursi ammendanud aiatööriistad ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Akud/patareid:
Li-Ion:
Järgige juhiseid, mis on toodud punktis Transport.
