Produkttyp	Akku-Rasenmäher
Marke	Bosch
Modell	UniversalRotak 36560
Nennspannung	36 V
Batterietyp	Lithium-Ionen
Akkukapazität	2,0 / 4,0 / 6,0 Ah (je nach Version)
Schnittbreite	38 cm
Schnitthöhe	25 – 70 mm, verstellbar
Fangkorbvolumen	40 L
Gewicht (gemäß EPTA)	14,0 – 15,0 kg
Kompatibles Ladegerät	AL 3620 CV / AL 36V-20
Ladestrom	2,0 A
Ladezeit (Akku 2,0 Ah)	ca. 65 Min.
Schalldruckpegel	76 dB(A)
Schallleistungspegel	88 dB(A)
Vibration (Gesamtwert)	< 2,5 m/s²
Ladetemperaturbereich	0 °C bis +45 °C
Betriebstemperaturbereich	+5 °C bis +50 °C
Lagertemperaturbereich	-20 °C bis +50 °C
Hauptfunktionen	Mähen, Laubsammeln, zentrale Schnitthöhenverstellung
Wartung und Reinigung	Mit einer trockenen, weichen Bürste reinigen; keinen Hochdruckreiniger verwenden
Sicherheit	Trennschalter, Schutzstopp, doppelte Isolierung des Ladegeräts, Spritzschutz
Ersatzteile und Reparierbarkeit	Bosch-Originalteile; Bosch Kundendienst SAV Direct
Allgemeine Informationen	Hausgebrauch; nicht bei Regen verwenden; geschlossene Schuhe und Handschuhe tragen

Häufig gestellte Fragen - UniversalRotak 36560 BOSCH

Wie lang ist die Akkulaufzeit des Bosch UniversalRotak 36560 Rasenmähers?

Die Akkulaufzeit hängt von der Akkukapazität und den Mähbedingungen ab. Mit einem 2,0-Ah-Akku können Sie bis zu 250 m² feines, trockenes Gras mähen. Mit 4,0 Ah bis zu 500 m² und mit 6,0 Ah bis zu 750 m².

Wie stelle ich die Schnitthöhe am Rasenmäher ein?

Die Schnitthöhe wird zentral mit einem Hebel eingestellt. Sie ist von 25 bis 70 mm in Stufen einstellbar. Eine detaillierte Anleitung finden Sie in Abbildung D der Bedienungsanleitung.

Kann der Rasenmäher bei Regen verwendet werden?

Nein, es ist strengstens verboten, das Gartengerät bei Regen zu verwenden oder Regen auszusetzen. Arbeiten Sie nur bei trockenem Wetter oder unter guter künstlicher Beleuchtung.

Wie wechsle ich das Messer des Rasenmähers?

Tragen Sie Gartenhandschuhe. Schalten Sie das Gerät aus, entfernen Sie den Trennschalter und den Akku. Lösen Sie die Messermutter (Anzugsdrehmoment: 27 Nm) und tauschen Sie das Messer aus. Verwenden Sie nur Original-Bosch-Messer. Siehe Abbildung J der Bedienungsanleitung.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Trennschalter richtig sitzt. Wenn der Akku zu heiß oder zu kalt ist, warten Sie, bis er Raumtemperatur erreicht hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Verwenden Sie eine trockene, weiche Bürste, um Gehäuse und Messer zu reinigen. Verwenden Sie niemals einen Hochdruckreiniger oder einen Gartenschlauch. Tragen Sie beim Reinigen Handschuhe.

Welcher Akkutyp ist mit diesem Rasenmäher kompatibel?

Verwenden Sie ausschließlich Bosch Lithium-Ionen-Akkus, die für dieses Gerät vorgesehen sind, mit einer Spannung von 36 V. Akkus anderer Marken können zu Verletzungen oder Bränden führen.

Wie lagere ich Rasenmäher und Akku im Winter?

Lagern Sie Gerät und Akku an einem trockenen, frostfreien Ort zwischen -20 °C und 50 °C. Bewahren Sie den Akku getrennt vom Rasenmäher auf. Die optimale Lagertemperatur beträgt 5 °C.

Ist der Rasenmäher zum Laubsammeln geeignet?

Ja, das Messer ist zum Aufsammeln von Herbstlaub ausgelegt. Verwenden Sie die maximale Schnitthöhe und sammeln Sie nur auf dem Rasen. Überprüfen Sie den Bereich vor Beginn.

Wie erhalte ich Ersatzteile oder eine Reparatur?

Kontaktieren Sie den Bosch-Kundendienst über das SAV DIRECT-Formular auf www.bosch-pt.fr oder telefonisch unter 0811 360122 (Ortstarif). Verwenden Sie nur Original-Bosch-Teile.

BEDIENUNGSANLEITUNG UniversalRotak 36560 BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

Deutsch......Seite 3

English Page 13

Français......Page 23

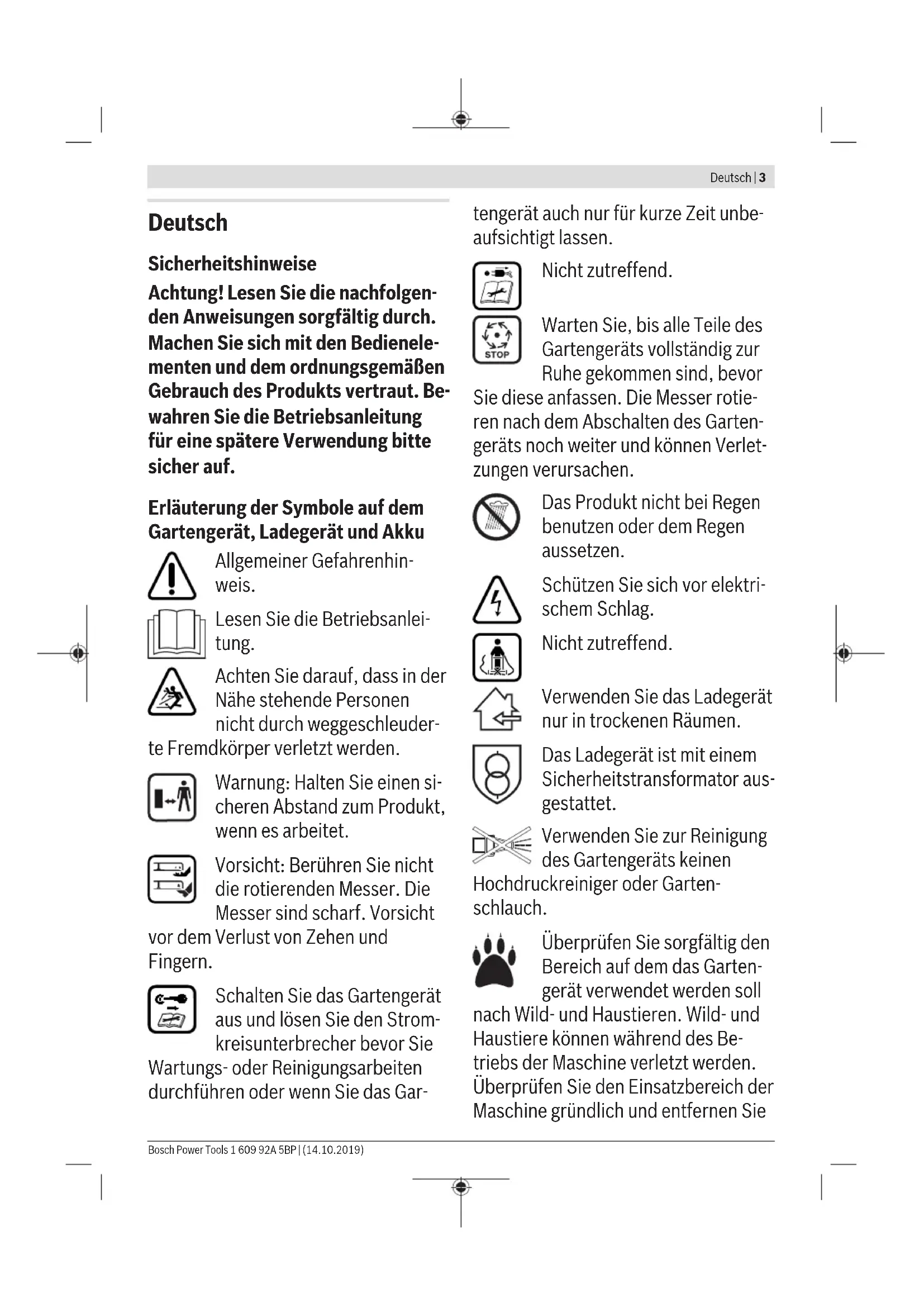

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.

Erläuterung der Symbole auf dem Gartengerät, Ladegerät und Akku

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht vor dem Verlust von Zehen und Fingern.

Schalten Sie das Gartengerät aus und lösen Sie den Stromkreisunterbrecher bevor Sie Wartungs- oder Reinigungsarbeiten durchführen oder wenn Sie das Gar-

tengerät auch nur für kurze Zeit unbe- aufsichtigt lassen.

Nicht zutreffend.

Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.

Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Nicht zutreffend.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.

Verwenden Sie zur Reinigung des Gartengeräts keinen Hochdruckreiniger oder Garten- schlauch.

Überprüfen Sie sorgfältig den Bereich auf dem das Garten- gerät verwendet werden soll nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie

4 | Deutsch

alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder kleine Baumstümpfe im dichten Gras versteckt sind.

Bedienung

▶ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.
▶ Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Gartengerät zu benutzen.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
Benutzen Sie das Gartengerät niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.
Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das Produkt benutzen. Tragen Sie stets

festes Schuhwerk und eine lange Hose.

▶ Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper.
- Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.
▶ Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht.
▶ Bei schlechten Wetterbedingungen insbesondere bei einem aufziehendem Gewitter nicht mit dem Rasenmäher arbeiten.
▶ Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras.
▶ Stets ruhig gehen, niemals schnell laufen.
▶ Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.
▶ Wir empfehlen, einen Gehörschutz zu Ihrem eigenen Schutz zu tragen.
Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
▶ Das Arbeiten an Böschungen kann gefährlich sein:

- Mähen Sie keine besonders steilen Abhänge.

- Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.

- Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.

– Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor.

▶ Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor.
▶ Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie dieses niemals zum Körper hin.
▶ Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren.
- Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht.
▶ Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind.
▶ Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile.
▶ Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.

▶ Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor.

▶ Achten Sie darauf, dass bei der Lagerung das Gartengerät mit allen 4 Räder auf dem Boden steht.

- Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht behandeln.

▶ Nehmen Sie keine Veränderungen am Produkt vor. Unzulässige Veränderungen können die Sicherheit Ihres Produkts beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen.

Laubsammeln

Das Laubsammelmesser ist so geformt, dass es Herbstlaub von ihrem Rasen aufnehmen kann. Damit diese Funktion ein optimales Ergebnis erzielt, ist folgendes einzuhalten:

• Sammeln Sie Laub nur bei maximaler Schnitthöhe.
  – Sammeln Sie Laub nur auf Ihrem Rasen.
• Inspizieren Sie vor dem Laubsammeln die Arbeitsfläche und halten Sie Menschen, Haustiere, Glasgegenstände und Autos auf Abstand.

Stromkreisunterbrecher lösen

• Immer wenn Sie sich vom Gartengerät entfernen.
  – Vor dem Beseitigen von Blockierungen.
• Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten.

6 | Deutsch

• Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist.
• Wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen).

Wartung

• Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.
  ▶ Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeiten mit dem Produkt möglich ist.
  ▶ Überprüfen Sie regelmäßig den Grasfangkorb auf Abnutzung und Verschleiß.
  Überprüfen Sie das Produkt und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile.
  ▶ Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser.
  ▶ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
  ▶ Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen.

Sicherheitshinweise und Hinweise für den optimalen Umgang mit dem Akku

▶ Stellen Sie sicher, dass das Gartengerät ausgeschaltet und der Stromkreisunterbrecher gelöst ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Unfällen führen.
▶ Verwenden Sie nur die für dieses Gartengerät vorgesehenen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen.
▶ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
▶ Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
▶ Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr.
▶ Schützen Sie den Akku vor Feuchtigkeit und Wasser.
- Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
▶ Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

▶ Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
▶ Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.
Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 2,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

▶ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
▶ Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftre-

tenden Erwärmung des Ladegerätes besteht Brandgefahr.

Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren.
Für erhöhte elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslösestrom von 30 mA zu verwenden. Prüfen Sie Ihren FI-Schutzschalter stets vor Gebrauch.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Produkt besser und sicherer zu gebrauchen.

Symbol Bedeutung

	Bewegungsrichtung
	Reaktionsrichtung
	Tragen Sie Schutzhandschuhe
[entwcd]	Gewicht
[exxal]	Einschalten
	Ausschalten
	Gestattete Handlung
	Verbotene Handlung
CLICK	Hörbares Geräusch
[exxal]	Zubehör/Ersatzteile

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen.

Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt.

Das Gartengerät ist zum Rasenmähen auf Bodenhöhe bestimmt.

8 | Deutsch

Technische Daten

Rasenmäher Universal		Universal		Universal		Universal
		Rotak 36-550	Rotak 36-555	Rotak 36-560	Rotak 36-590	Rotak 36-670
Sachnummer		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Nennspannung V 36 36 36 36 36
Messergehäusebreite cm 38 38 38 38 38
Schnitthöhe mm 25 - 70 25 - 70 25 - 70 25 - 70
Volumen, Grasfangsack I 40 40 40 40 40
Gewicht entsprechend EPTA-Procedure 01:2014	kg 15,0 15,0 14,0 15,0 15,0
Seriennummer siehe Typenschild am Gartengerät
erlaubte Umgebungstemperatur
-beim Laden °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-bei Betrieb °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-bei Lagerung	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akku		Li-Ionen	Li-Ionen	Li-Ionen	Li-Ionen	Li-Ionen
Nennspannung V 36 36 36 36 36
Sachnummer/Kapazität
-2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-
-2 607 336 915/2 607 337 047	Ah	4,0	4,0	-	4,0	-
-1 607 A35 058	Ah	-	-	-	-	6,0
Anzahl der Akkuzellen
-2 607 336 913/1 607 A35 02V		-	-10	-	-
-2 607 336 915/2 607 337 047		20 20	-20	-
-1 607 A35 058		-	-	-	-	20

Alle Werte in dieser Anleitung wurden für die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen.

Ladegerät		AL 3620 CV	AL 36V-20
Sachnummer	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Ladestrom	A	2,0	2,0
Ladezeit (Akku entladen)
- Akku mit 2,0 Ah	min	65	65
- Akku mit 4,0 Ah	min	125	125
- Akku mit 6,0 Ah	min	185	185
Gewicht entsprechend EPTA-Procedure 01:2014	kg	0,55	0,55
Schutzklasse		☐/II	☐/II

Geräusch-/Vibrationsinformation

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
– Schalldruckpegel dB(A)	76 76 76 76 76
– Schallleistungspegel	dB(A)	88 88 88 88 88
– Unsicherheit K dB	= 2,0 = 2,0 = 2,0 = 2,0 = 2,0
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77
– Schwingungsemissionswert a_h	m/s^2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5
– Unsicherheit K m/s	^2	=1,5 =1,5 =1,5 =1,5 =1,5

Montage und Betrieb

Handlungsziel Bild Seite
LieferumfangA)	A 325
Griffbügel montieren	B 326
Arbeitshöhe einstellen
Grasfangkorb einsetzen/abnehmen C 327
Schnitthöhe einstellen D 327
Akku einsetzen E 328
Betrieb- Stromkreisunterbrecher einfügen- Einschalten- Mähen- Ausschalten- Stromkreisunterbrecher entfernen	F 329
Akku entnehmen G 330
Arbeitshinweis „mähen“ H 330
Füllstandsanzeige Grasfangkorb leer/voll	I 331
Messerwartung/Messerwechsel J 331
Zubehör auswählen K 332

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Inbetriebnahme

Zu Ihrer Sicherheit

Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Gleiches gilt, wenn das Schalterkabel beschädigt, angeschnitten oder verwickelt ist.

▶ Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter.
▶ Vorsicht: Das rotierende Schneidmesser nicht berühren.

Akku laden

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 35 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des La-devorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet: Das Gartengerät arbeitet nicht mehr.

Drücken Sie nach dem automatischen Abschalten des Geräts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung des Akkus.

Akku einsetzen/entnehmen

Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku ein. Stellen Sie sicher, dass der Akku vollständig eingesetzt ist.

Zur Entnahme des Akkus aus dem Gerät, drücken Sie die Akku-Entriegelungstaste und ziehen den Akku heraus.

10 | Deutsch

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku in das Ladegerät eingesetzt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente am Ladegerät (AL 3620 CV/AL 3640 CV/AL 36V-20)

Schnelladevorgang

Der Schnelladevorgang wird durch Blinken der grünen Akku-Ladeanzeige signalisiert.

Anzeigeelement am Akku: Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder.

Hinweis: Der Schnelladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“.

Akku geladen

Das Dauerlicht der grünen LED-Anzeige signalisiert, dass der Akku vollständig aufgeladen ist.

Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert.

Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden.

Ohne eingesteckten Akku signalisiert das Dauerlicht der LED-Anzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Akku-Temperatur unter 0°C oder über 45°C

Das Dauerlicht der roten LED-Anzeige signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches

ist, siehe Abschnitt „Technische Daten“. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.

Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige signalisiert.

Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe Abschnitt „Fehlersuche“).

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Akku-Kühlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30 °C, wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Lüftungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defekt. In diesem Fall verlängert sich die Ladezeit des Akkus.

Arbeitshinweise

Akku-Ladezustandsanzeige

Der Akku ist mit einer Ladezustandsanzeige ausgestattet, die den Ladezustand des Akkus anzeigt. Die Ladezustandsanzeige besteht aus 3 grünen LED.

Betätigen Sie die Taste für die Ladezustandsanzeige, um die Ladezustandsanzeige zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbsttätig.

Der Ladezustand kann auch bei abgenommenem Akku geprüft werden.

LED-Anzeige Akku-Kapazität

Dauerlicht 3 grüne LED ≥ 2/3

Dauerlicht 2 grüne LED ≥ 1/3

Dauerlicht 1 grüne LED ≤ 1/3

Blinklicht 1 grüne LED Reserve

Leuchtet nach Betätigung der Taste keine LED, ist der Akku defekt und muss ausgetauscht werden.

Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gartengerät erfolgen.

Während des Ladevorganges leuchten die drei grünen LEDs nacheinander auf und erlöschen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LEDs dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LEDs wieder.

Anzeige des Akkus für Temperaturüberwachung

Die rote LED der Anzeige für die Temperaturüberwachung signalisiert, dass der Akku oder die Elektronik des Gartengerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich ist. In diesem Fall arbeitet das Gartengerät nicht oder nicht mit voller Leistung.

Temperaturüberwachung des Akkus

Die rote LED blinkt beim Drücken der Taste oder des Ein-/Ausschalters (bei eingesetztem Akku): Der Akku ist außerhalb des zulässigen Betriebstemperaturbereiches. Bei einer Temperatur über 70 °C schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturbereich ist.

Temperaturüberwachung der Elektronik des Gartengerätes

Die rote LED leuchtet beim Drücken des Ein-/Ausschalters dauerhaft: Die Temperatur der Elektronik des Gartengerätes beträgt weniger als 5 °C oder mehr als 75 °C. Bei einer Temperatur über 90 °C schaltet die Elektronik des Gartengerätes ab, bis diese wieder im zulässigen Betriebs-temperaturbereich ist.

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe.

Häufiges Ein- und Ausschalten des Gartengeräts während des Mähvorgangs reduziert ebenfalls die Schnittleistung (Akku-Laufzeit).

Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen.

Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf drei Akkus.

Schnittbedingungen

Sehr dünnes, trockenes Gras

Schnittleistung

Akku mit 2,0 Ah bis zu 250 m	^2
Akku mit 4,0 Ah bis zu 500 m	^2
Akku mit 6,0 Ah bis zu 750 m	^2

Um die Laufzeit zu verlängern kann ein zusätzlicher Akku über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden.

Fehlersuche

Symptom Mögliche Ursache Abhilfe

Motor läuft nicht an Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an den Bosch Kundendienst
	Akku entladen Laden Sie den Akku
	Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen
	Gras zu lang Max. erlaubte Grashöhe ist 30 cm mit der größtenSchnitthöheneinstellung
	Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen
	Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt	Richtig einsetzen
Gartengerät läuft mit Unterbrechungen	Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an den Bosch Kundendienst
	Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen
Gartengerät hinterlässt unregelmäßiges Schnittbild und/oder Motor arbeitet schwer	Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
	Messer stumpf	Messer wechseln (siehe Bild J)
	Blockierungen möglich Gartengerät ausschalten und Stromkreisunterbrecher lösen
	Messer falsch herum montiert Messer richtig herum montieren
Nach Einschalten des Gartengeräts dreht sich das Messer nicht	Messer durch Gras behindert Gartengerät ausschalten und Stromkreisunterbrecher lösen

12 | Deutsch

Symptom Mögliche Ursache Abhilfe

		Verstopfung entfernen (tragen Sie immer Gartenhandschuhe)
	Messermutter/-schraube lose Messermutter/-schraube festziehen (27 Nm)
Starke Vibrationen/Ge-räusche	Messermutter/-schraube lose Messermutter/-schraube festziehen (27 Nm)
	Messer beschädigt	Messer wechseln (siehe Bild J)

Akku und Ladegerät

Symptome Mögliche Ursache Abhilfe

Rote Akku-Ladeanzeige blinkt am Ladegerät	Akku nicht (richtig) eingesetzt Akku korrekt auf Ladegerät setzen
	Akkukontakte verschmutzt Akkukontakte reinigen; z. B. durch mehrfaches
Kein Ladevorgang möglich		Ein- und Ausstecken des Akkus, ggf. Akku ersetzen
	Akku defekt Akku ersetzen
Akku-Ladeanzeigen leuchten nicht am Ladegerät	Netzstecker des Ladegerätes nicht (richtig) eingesteckt	Netzstecker (vollständig) in die Steckdose einstecken
	Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen

Wartung und Service

Akku-Pflege

Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku sowie den Grasfangsack bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.
- Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen:

• Schützen Sie den Akku vor Feuchtigkeit und Wasser.
• Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
• Lagern Sie den Akku separat und nicht im Gartengerät.
• Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät.
  – Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C.
• Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Gartengeräte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Gartengeräte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport.

English

Safety Notes

1 609 92A 5BP | (14.10.2019)

Bosch Power Tools

Français | 29

Handlingsmål Bild Sida

Sekundär-/primärbatterier:

Li-jon:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Přeprava

1 609 92A 5BP | (14.10.2019)

Bosch Power Tools

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.ro

Moldova

RIALTO-STUDIO S.R.L.

Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ

2069 Chisinau

Tel.: [phone]/840054

Fax: [phone]

Email: [e-mail]

Transport

Pro Servis NS d.o.o.

Temerinski put 17

21000 Novi Sad

Tel./Fax: [phone]

E-Mail: [e-mail]

www.proservis.rs

Bosnia

Elektro-Servis VI. Mehmed Nalić

Dzemala Bijedića bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Transport

Akumulatori koji sadrže litijum jon podležu zahtevima prava o opasnim materijama. Akumulatore može korisnik transportovati na putu bez drugih pakovanja.

Pri slanju preko trećih lica (na primer vazdušni transport ili špedicija) mora se obratiti pažnja na posebne zahteve u pogledu pakovanja i označavanja. Ovde se mora pozvati kod pripreme komada za slanje i ekspert za opasne materije.

E-Mail: [e-mail]

www.bosch.hr

Bosnia

Elektro-Servis VI. Mehmed Nalić

Dzemala Bijedića bb

71000 Sarajevo

Tel./Fax: [phone]

E-Mail: [e-mail]

Transport
