Produkttyp	Sladdlös gräsklippare
Märke	Bosch
Modell	UniversalRotak 36560
Nominell spänning	36 V
Batterityp	Litiumjon
Batterikapacitet	2,0 / 4,0 / 6,0 Ah (beroende på version)
Klippbredd	38 cm
Klipphöjd	25 – 70 mm, justerbar
Uppsamlingskorgens volym	40 L
Vikt (enligt EPTA)	14,0 – 15,0 kg
Kompatibel laddare	AL 3620 CV / AL 36V-20
Laddningsström	2,0 A
Laddningstid (batteri 2,0 Ah)	Cirka 65 min
Ljudtrycksnivå	76 dB(A)
Ljudeffektnivå	88 dB(A)
Vibration (totalvärde)	< 2,5 m/s²
Laddningstemperaturområde	0 °C till +45 °C
Driftstemperaturområde	+5 °C till +50 °C
Förvaringstemperaturområde	-20 °C till +50 °C
Huvudfunktioner	Klippning, lövuppsamling, central höjdjustering
Underhåll och rengöring	Rengör med en torr, mjuk borste; använd inte högtryckstvätt
Säkerhet	Strömställare, skyddsstopp, dubbelisolering av laddare, skydd mot stänk
Reservdelar och reparationsmöjlighet	Originaldelar från Bosch; kundtjänst Bosch SAV Direct
Allmän information	Hushållsbruk; använd inte i regn; bär slutna skor och handskar

Vanliga frågor - UniversalRotak 36560 BOSCH

Vad är batteritiden för Bosch UniversalRotak 36560 gräsklippare?

Batteritiden beror på batterikapaciteten och klippförhållandena. Med ett 2,0 Ah batteri kan du klippa upp till 250 m² fint och torrt gräs. Med 4,0 Ah upp till 500 m² och med 6,0 Ah upp till 750 m².

Hur justerar man klipphöjden på gräsklipparen?

Klipphöjden justeras centralt med ett handtag. Den är justerbar från 25 till 70 mm i steg. Se figur D i manualen för detaljerade instruktioner.

Kan man använda gräsklipparen i regn?

Nej, det är strängt förbjudet att använda trädgårdsredskapet i regn eller utsätta det för regn. Arbeta endast i torrt väder eller under god artificiell belysning.

Hur byter man klipparens blad?

Bär trädgårdshandskar. Stäng av verktyget, ta bort strömställaren och batteriet. Skruva loss bladmutter (dragmoment: 27 Nm) och byt blad. Använd endast originalblad från Bosch. Se figur J i manualen.

Vad gör man om gräsklipparen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Se till att strömställaren är ordentligt på plats. Om batteriet är för varmt eller för kallt, vänta tills det når rumstemperatur. Om problemet kvarstår, kontakta Boschs kundtjänst.

Hur rengör man gräsklipparen efter användning?

Använd en torr, mjuk borste för att rengöra höljet och bladen. Använd aldrig en högtryckstvätt eller trädgårdsslang. Bär handskar vid rengöring.

Vilken batterityp är kompatibel med denna gräsklippare?

Använd endast Bosch Litiumjon-batterier avsedda för detta verktyg, med en spänning på 36 V. Batterier från andra märken kan orsaka skador eller brand.

Hur förvarar man gräsklipparen och batteriet under vintern?

Förvara verktyget och batteriet på en torr, frostfri plats mellan -20 °C och 50 °C. Förvara batteriet separat från gräsklipparen. Optimal förvaringstemperatur är 5 °C.

Är gräsklipparen lämplig för att samla löv?

Ja, bladet är utformat för att samla höstlöv. Använd maximal klipphöjd och samla endast på gräsmattan. Inspektera området innan du börjar.

Hur får man reservdelar eller reparation?

Kontakta Boschs kundtjänst via SAV DIRECT-formuläret på www.bosch-pt.fr eller via telefon [phone] (lokal taxa). Använd endast originaldelar från Bosch.

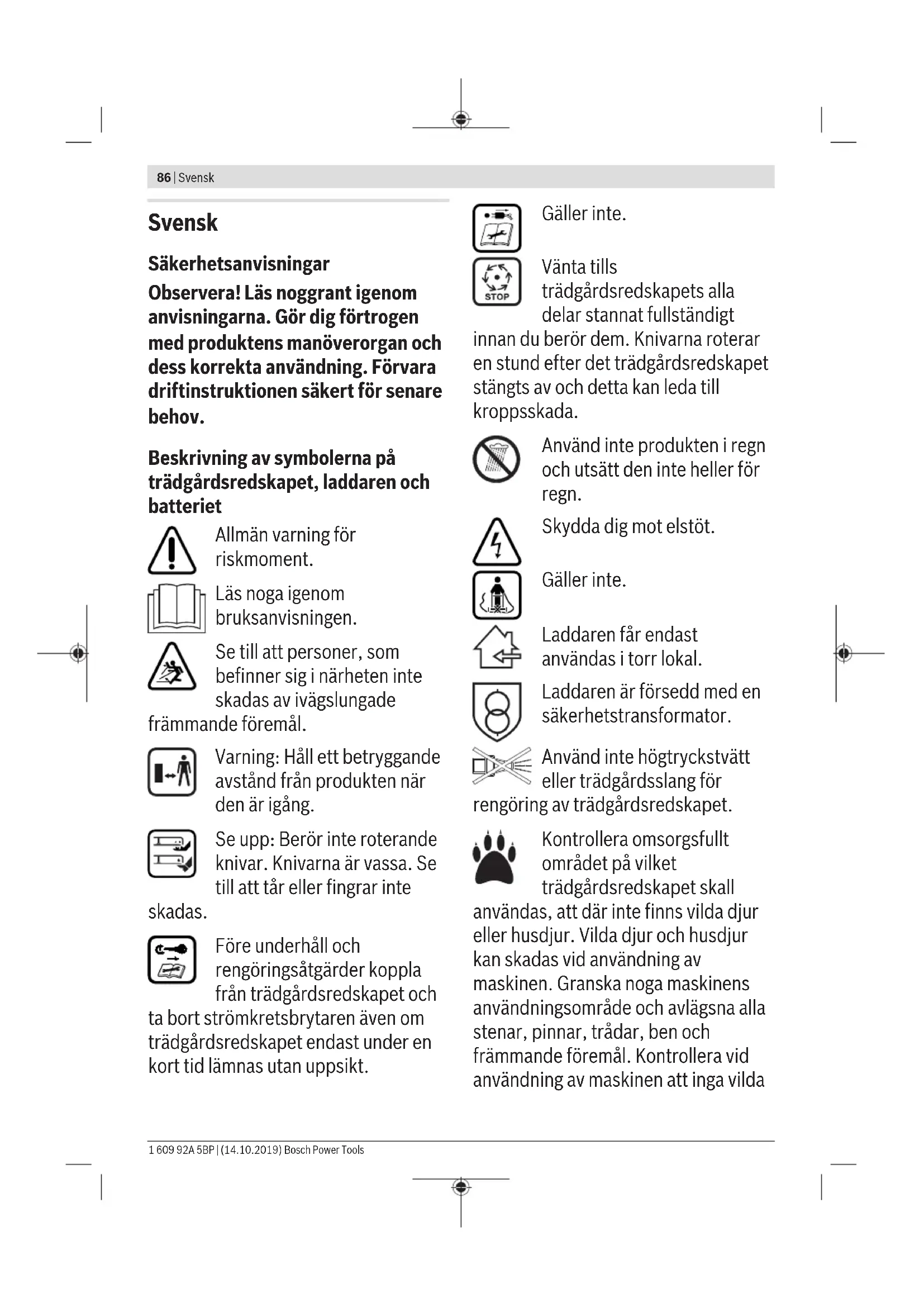

BRUKSANVISNING UniversalRotak 36560 BOSCH

Observera! Läs noggrant igenom anvisningarna. Gör dig förtrogen med produktens manöverorgan och dess korrekta användning. Förvara driftinstruktionen säkert för senare behov.

Beskrivning av symbolerna på trädgårdsredskapet, laddaren och batteriet

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer, som befinner sig i närheten inte skadas av ivägslungade främmande föremål.

Varning: Håll ett betryggande avständ från produkten när den är igång.

Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte skadas.

Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet och ta bort strömkretsbrytaren även om trädgårdsredskapet endast under en kort tid lämnas utan uppsikt.

Gäller inte.

Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårdsredskapet stängts av och detta kan leda till kroppsskada.

Använd inte produkten i regn och utsätt den inte heller för regn.

Skydda dig mot elstöt.

Gäller inte.

Laddaren får endast användas i torr lokal.

Laddaren är försedd med en säkerhetstransformator.

Använd inte högtryckstvätt eller trädgårdsslang för g av trädgårdsredskapet.

Kontrollera omsorgsfullt området på vilket trädgårdsredskapet skall användas, att där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlägsna alla stenar, pinnar, trådar, ben och främmande föremål. Kontrollera vid användning av maskinen att inga vilda

djur, husdjur eller benstycken finns dolda i gräset.

Användning

Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningen använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När produkten inte används ska den förvaras oåtkomlig för barn.
Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/eller personer som inte är bekanta med dessa instruktioner använda trädgårdsredskapet.
▶ Barn bör övervakas för att säkerställa att de inte leker med redskapet.
Använd aldrig trädgårdsredskapet när personer, speciellt då barn eller husdjur, uppehåller sig i närheten.
- Användaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom.
- Använd inte öppna gummiskor eller sandaler då du använder produkten. Använd alltid kraftiga skor och långa byxor.
- Granska noga gräsmattan innan du startar och plocka bort stenar, kvistar, stältrådar, ben och andra främmande föremål.

• Kontrollera innan arbetet påbörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans.
• Arbeta endast i dagsljus eller vid god belysning.
• Vid dåligt väder, speciellt om åskväder väntas, får gräsklipparen inte användas.
  ▶ Använd helst inte trädgårdsredskapet i vått gräs.
  ▶ Gå lugnt, spring aldrig.
  Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, käpor eller utan säkerhetsutrustning som t. ex. avledningsskydd och/eller uppsamlingskorg.
  ▶ Vi rekommenderar användning av hörselskydd för att skydda dig själv.
  Använd inte trädgårdsredskapet när du är trött, sjuk eller om du är påverkad av alkohol, droger eller mediciner.
• Arbete på sluttningar kan innebära fara:

- Klipp inte gräset på mycket brant sluttning.

- Se till att du har bra fotfäste på lutande mark och vått gräs.

- Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför.

- Var ytterst försiktig när riktningen växlas.

• Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet.
• Skjut trädgårdsredskapet vid gräsklippning alltid framåt och dra det inte mot kroppen.
• Knivarna måste stå stilla när trädgårdsredskapet tippas för transport, när det körs över ytor utan gräs och när trädgårdsredskapet transporteras till eller från området som ska klippas.
  ▶ Tippa inte trädgårdsredskapet när motorn startas.
  Koppla på trädgårdsredskapet enligt beskrivning i bruksanvisningen och se till att du håller fötterna på betryggande avständ från roterande delar.
  Håll händerna och fötterna på betryggande avständ från roterande delar.
  ▶ Håll dig på avständ till utkastningszonen när du använder trädgårdsredskapet.
  Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång.
• Kontrollera att trädgårdsredskapet vid lagring står med alla 4 hjul mot underlaget.
  ▶ Lyft trädgårdsredskapet endast i bärhandtaget. Behandla bärhandtaget försiktigt.
  Gör inga förändringar på redskapet. Otillåtna förändringar kan menligt påverka redskapets säkerhet och leda till kraftigare buller och vibrationer.

Lövuppsamling

Lövsamlarknivens form kan ta upp höstlövet från gräset. För att denna funktion ska fungera perfekt bör beaktas:

– Samla upp löv endast med maximal klipphöjd.
– Samla upp löv endast på gräsmattan.
– Före uppsamling av löv kontrollera arbetsytan och håll personer, husdjur, föremål av glas och bilar på betryggande avständ.

Lossa strömkretsbrytaren

– Alltid när trädgårdsredskapet lämnas utan uppsikt.
– Innan blockeringar åtgärdas.
– När kontroll, rengöring eller arbeten utförs på trädgårdsredskapet.
– Efter kontakt med främmande föremål; kontrollera genast trädgårdsredskapet avseende skada och byt ut kniven vid behov.
– När trädgårdsredskapet börjar vibrerar på ovanligt sätt (kontrollera genast).

Service

Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar.
- Granska att alla muttrar, bultar och skruvar sitter stadigt fast för att möjliggöra tryggt arbete med redskapet.

• Kontrollera regelbundet uppsamlingskorgens tillständ och förslitning.
• Kontrollera redskapet och byt av säkerhetsskäl ut förslitna och skadade delar.
  Använd endast knivar som är avsedda för detta trädgårdsredskap.
• Kontrollera att reservdelarna är av Bosch-fabrikat.
  Före lagring kontrollera att trädgårdsredskapet är rent och fritt från rester. Vid behov rengör med en mjuk, torr borste.

Säkerhetsanvisningar och Anvisningar för optimal hantering av batteriet

• Kontrollera att trädgårdsredskapet är frånkopplat och strömkretsbrytaren är lossad innan batteriet sätts in. Sätt inte in batteriet i ett inkopplat trädgårdsredskap, detta kan leda till olyckor.
  Använd endast Bosch batterier som är avsedda för trädgårdsredskapet. Om andra batterier används, finns risk för kroppsskada och brand.
• Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme och även mot t.ex. längre solbestrålning, eld, vatten och fukt. Risk för explosion.

Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från batteriet som inte används för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
▶ Ur skadat eller fel använt batteri kan ångor avgå. Tillför friskluft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Kortslut inte batteriet. Explosionsrisk föreligger.
▶ Skydda batteriet mot fukt och vatten.

Lagra trädgårdsredskapet och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. i bilen.
▶ Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Säkerhetsanvisningar för laddare

Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och anvisningarna kan leda till elstötar, eldsvåda och/eller svåra

personskador.

Spara alla säkerhetsanvisningar och anvisningar för framtida bruk.

Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs.

Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/eller personer som inte är bekanta med dessa instruktioner använda laddaren. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning.
▶ Observera barn i närheten. Därvid säkerställs att barn inte leker med laddaren.
Ladda endast Bosch uppladdningsbara litiumjonbatterier från en kapacitet på 2,0 Ah (från 10 battericeller). Batterispänningen måste stämma överens med laddarens batterispänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk.

Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt.

Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan

90 | Svensk

låt endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt.

Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning.

Brandrisk föreligger på grund av uppvärmning av laddaren under drift.

Täck inte över laddarens ventilationsöppningar.

Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt.

För ökad elektrisk säkerhet rekommenderas användningen av en jordfelsbrytare med en max. utlösningsström på 30 mA. Testa alltid jordfelsbrytaren före användning.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda produkten.

Symbol Betydelse

	Rörelseriktning
	Reaktionsriktning

Symbol Betydelse

	Bär skyddshandskar
	Vikt
	Inkoppling
	Frånkoppling
	Tillåten hantering
	Förbjuden handling
CLICK	Hörbart ljud
	Tillbehör/reservdelar

Ändamålsenlig användning

Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård.

Trädgårdsredskapet är inte avsett för klippning av häck, trimning, sönderhackning osv.

Trädgårdsredskapet är avsett för gräsklippning på markhöjd.

Tekniska data

Gräsklippare Universal		Universal		Universal		Universal
		Rotak 36-550	Rotak 36-555	Rotak 36-560	Rotak 36-590	Rotak 36-670
Artikelnummer		3 600 HB9 5053 600 HB9 573	3 600 HB9 508	3 600 HB9 5063 600 HB9 574	3 600 HB9 509	3 600 HB9 507
Nominell spänning V 36 36 36 36 36
Knivhusets bredd cm 38 38 38 38 38
Snitthöjd mm 25 – 70 25 – 70 25 – 70 25 – 70 25 – 70
Uppsamlingskorgens volym	1 40 40 40 40 40
Vikt enligt EPTA-Procedure 01:2014	kg 15,0 15,0 14,0 15,0 15,0
Serienummer se dataskylten på gräsklipparen
tillåten omgivningstemperatur
– vid laddning °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– vid användning °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– vid lagring	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Batteri		Li-jon	Li-jon	Li-jon	Li-jon	Li-jon
Nominell spänning V 36 36 36 36 36
Produktnummer/kapacitet
– 2 607 336 913/1 607 A35 02V	Ah	-	-	2 x 2,0	-	-

Svensk | 91

Gräsklippare Universal		Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
-2 607 336 915/2 607 337 047	Ah 4,0 4,0 - 4,0 -
-1 607 A35 058 Ah - - - - 6,0
Antal battericeller
-2 607 336 913/1 607 A35 02V		-- 10 --
-2 607 336 915/2 607 337 047		20 20 - 20 -
-1 607 A35 058 - - - - 20

Alla värden i anvisningen är uppmätta för användning under eller på 2000 meters höjd över havsytan.

Laddare AL 3620 CV AL 36V-20

Artikelnummer EU 2 607 225 657 2 607 226 273
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Laddström A 2,0 2,0
Laddningstid (batteriet urladdat)
– Batteri 2,0 Ah min 65 65
– Batteri 4,0 Ah min 125 125
– Batteri 6,0 Ah min 185 185
Vikt enligt EPTA-Procedure 01:2014	kg	0,55	0,55
Skyddsklass		☐/II	☐/II

Buller-/vibrationsdata

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3 600 HB9 505	3 600 HB9 508	3 600 HB9 506	3 600 HB9 509	3 600 HB9 507
	3 600 HB9 573		3 600 HB9 574

Bulleremissionsvärden framtagna enligt EN 60335-2-77

Produktens A-vägda ljudnivå uppnår i typiska fall:

– Ljudtrycksnivå	dB(A)	76 76	76 76	76
– Ljudeffektnivå	dB(A)	88 88	88 88	88
– Onoggrannhet K	dB	= 2,0	= 2,0	= 2,0	= 2,0
Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60335-2-77
– Vibrationsemission svärde ah	m/s ^2	< 2,5	< 2,5	< 2,5	< 2,5
– Onoggrannhet K	m/s ^2	=1,5 =1,5 =1,5 =1,5	=1,5

Montering och drift

Handlingsmål	Bild	Sida
Leveransen omfattar ^A)	A	325
Montering av handtag	B	326
Arbetshöjdens inställning

Handlingsmål		Bild	Sida
Insättning/borttagning av uppsamlingskorgen		C	327
Inställning av snitthöjd		D	327
Insättning av batteri E	328

92 | Svensk

Användning- Sätt in strömkretsbrytaren- Koppla in- Klipp- Koppla från- Ta bort strömkretsbrytaren	F 329
Ta bort batteriet G 330
Arbetsanvisningar "klippning" H 330
Uppsamlingskorgens nivåindikering tom/full	I 331
Knivskötsel/knivbyte J 331
Välj tillbehör K 332

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Driftstart

För din säkerhet

▶ Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbytaren och bort batteriet. Detta gäller även för skadad, snittad eller tilltrasslad nätsladd.
▶ Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder.
Se upp: Berör inte den roterande kniven.

Ladda batteriet

Batteriet är försett med en temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 35 °C. Detta ger batteriet lång livslängd.

Anmärkning: Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp, eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddningen avbryts.

Litiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". När batteriet är urladdat kopplas redskapet från genom en skyddskrets: Trädgårdsredskapet fungerar inte längre.

Tryck inte på strömställaren efter det elredskapet automatiskt kopplats från. Risk finns för att batteriet skadas.

Beakta anvisningarna för batteriers avfallshantering.

Insättning/uttagning av batteriet

Anmärkning: Om olämpliga batterier används kan det leda till störfunktioner eller till åverkan på redskapet.

Ställ in det laddade batteriet. Kontrollera, att batteriet är fullständigt insatt.

Avlägsna batteriet från elverktyget genom att trycka på batteriets upplåsningsknapp och dra ut batteriet.

Laddning

Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batteriet placeras i laddaren.

Den intelligenta laddningsmetoden registrerar automatiskt batteriets laddningstillständ och laddar i relation till batteriets temperatur och spänning med optimal laddström. Härvid skonas batteriet samtidigt som det alltid är fulladdat när det sitter kvar i laddaren.

Betydelse av indikeringselementet på laddaren (AL 3620 CV/AL 3640 CV/AL 36V-20)

Snabbladdning

Pågående snabbladdning signaleras med blinkande grön laddningsindikator.

laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter det batterimodulen är fullständigt uppladdad slocknar de tre gröna lysdioderna.

Anmärkning: Snabbladdning är endast möjlig när batteriets temperatur ligger inom tillåtet laddningstemperaturområde, se avsnitt "Tekniska data".

Batteriet är laddat

En konstant tänd grön lysdiod signalerar att batterimodulen är fullständigt uppladdad.

Dessutom avges under ca. 2 sekunder en

signal som akustiskt signalerar att batteriet är fulladdat. Batteriet kan nu genast tas ut och användas.

Utan insatt batterimodul signalerar den konstant tända gröna lysdioden att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning.

Batteriets temperatur underskrider 0 °C eller överskrider 45 °C

Konstant ljus i den röda

batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanför tillåtet

temperaturområde, se avsnitt "Tekniska data". När tillåtet temperaturområde uppnås, kopplar laddaren automatiskt om till snabbladdning.

Om batterierna inte ligger inom tillåtet temperaturområde för laddning tänds den röda lysdioden när batteriet placeras i laddaren.

Laddning inte möjlig

Uppstår en störning under laddningen signaleras detta med blinkande röd lysdiod.

Laddning kan inte startas och batteriet kan inte

laddas upp (se "Felsökning").

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddningscykler utan avbrott kan laddaren bli varm. Detta är utan betydelse och är inte ett tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Beakta anvisningarna för avfallshantering.

Den fläktstyrning, som är integrerad i laddaren övervakar de använda batteriernas temperatur. Om batteritemperaturen överskrider 30 °C kyler fläkten batterimodulen till en optimal laddningstemperatur. Den startade fläkten genererar ett fläktljud.

Om fläkten inte går ligger batteritemperaturen i det optimala laddningstemperaturområdet eller så är fläkten defekt. I detta fall förlängs batteriets laddningstid.

Arbetsanvisningar

Batteriets laddningsindikering

Batteriet är försett med en laddningsdisplay som visar batteriets laddningstillständ. Laddningsindikatorn har 3 gröna lysdioder.

Tryck på knappen för laddningsindikatorn för aktivering av laddningsindikatorn. Efter ca 5 sekunder slocknar laddningsindikatorn automatiskt.

Laddningstillståndet kan kontrolleras även på uttaget batteri.

LED-display Batterikapacitet

3 gröna LED lyser konstant ≥ 2/3

2 gröna LED lyser konstant ≥ 1/3

1 grön LED lyser konstant ≤ 1/3

1 grön LED blinkar Reserv

Om ingen lysdiod tänds när knappen trycks ned, är batteriet defekt och måste bytas ut.

Av säkerhetsskäl kan laddningstillståndet endast avfrågas när trädgårdsredskapet är avstängt.

Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batteriet är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter det batteriet är fullständigt uppladdat slocknar de tre gröna lysdioderna.

Batteriets display för temperaturövervakning

Den röda lysdioden i displayen för temperaturövervakning signalerar om batteriet eller trädgårdsredskapets elektronik (vid monterat batteri) inte ligger inom optimal temperaturområde. I detta fall fungerar trädgårdsredskapet inte alls eller med nedsatt effekt.

Batteriets temperaturövervakning

Den röda lysdioden blinkar när knappen eller strömställaren trycks (vid insatt batteri): Batteriets temperatur är utanför tillåtet temperaturområde för användning.

Vid en temperatur över 70 °C kopplas batteriet från tills det åter ligger inom optimalt temperaturområde.

Temperaturövervakning av trädgårdsredskapets elektronik

Den röda lysdioden lyser permanent när strömställaren trycks: Temperaturen i elverktygets elektronik underskrider 5 °C eller överskrider 75 °C.

Vid en temperatur över 90 °C fränkopplar elektroniken trädgårdsredskapet tills det åter ligger inom tillåtet driftstemperaturområde.

Snittkapacitet (batteriets livslängd)

Snittkapaciteten (batteriets livslängd) är beroende av gräsets egenskaper, täthet, fuktighet, längd och snitthöjd. Ofta upprepat till- och frånslag av trädgårdsredskapet under gräsklippning reducerar även snittkapaciteten (batteriets brukstid).

För optimering av snittkapaciteten (batteriets livslängd) rekommenderar vi att ofta klippa gräset, öka snitthöjden och att gå fram med måttlig hastighet.

Nedan angivet exempel visar sammanhanget mellan snitthöjd och snittkapacitet för tre batterier.

Snittvillkor

Mycket glest, torrt gräs

Snittkapacitet
Batteri 2,0 Ah upp till 250 m	^2
Batteri 4,0 Ah upp till 500 m	^2
Batteri 6,0 Ah upp till 750 m	^2

För att öka brukstiden kan ett extra batteri beställas hos en auktoriserad servicestation för Bosch trädgårdsredskap.

Felsökning

Symptom Möjlig orsak Åtgärd

Motorn startar inte Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst

Batteriet är urladdat Ladda upp batteriet

Batteriet för kallt/hett Låt batteriet värmas/kallna

94 | Svensk

Symptom Möjlig orsak Åtgärd

	Gräset är för långt Max. tillåten gräshöjd med den högsta snitthöjdsinställningen är 30 cm
	Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd
	Strömkretsbrytaren inte korrekt/ordentligt insatt Sätt korrekt in
Trädgårdsredskapet går med avbrott	Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst
	Motorskyddet har löst ut Låt motorn avkylas och ställ in större snitthöjd
Trädgårdsredskapet lämnar en oregelbunden snittbild och/eller motorn arbetar tungt	Snitthöjden för liten Ställ in större snitthöjd
	Kniven är trubbig	Byt ut kniven (se bild J)
	Eventuellt tilltäppt Koppla från trädgårdsredskapet och ta bort strömkretsbrytarenKontrollera trädgårdsredskapets undre sida och rensa vid behov (använd alltid trädgårdshandskar)
	Kniven monterad i fel riktning Montera kniven i rätt riktning
Efter trädgårdsredskapets tillslag roterar inte kniven	Kniven blockeras av gräs Koppla från trädgårdsredskapet och ta bort strömkretsbrytarenAvlägsna tilltäppningen (använd alltid trädgårdshandskar)
	Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27 Nm)
Kraftiga vibrationer/buller	Knivmuttern/-skruven lös Dra fast knivmuttern/-skruven (27 Nm)
	Kniven skadad	Byt ut kniven (se bild J)

Batteriet och laddaren

Symptom Möjlig orsak Åtgärd

Den röda batteriladdningsindikatorn på laddaren blinkarLaddning inte möjlig	Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren
	Batterikontakterna är förorenade Rengör kontakterna t. ex. genom att upprepade gånger sätta in och ta ut batteriet, eller byt batteriet vid behov
	Batteriet är defekt Ersätt batteriet
Batteriladdningsindikatorerna på laddaren lyser inte	Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget
	Vägguttaget, nätsladden eller laddaren är defekt Kontrollera nätpänningen, låt vid behov en auktoriserad serviceverkstad för Bosch el-verktyg kontrollera laddaren

Underhåll och service

Batteriets skötsel

▶ Observera! Före underhåll och rengöringsåtgärder koppla från trädgårdsredskapet, ta loss strömkretsbrytaren och bort batteriet samt uppsamlingskorgen.
Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar.

Beakta följande anvisningar och åtgärder för att garantera optimal användning av batteriet:

• Skydda batteriet mot fukt och vatten.

• Lagra trädgårdsredskapet och batteriet endast inom temperaturområdet -20 °C till 50 °C. Lämna inte batteriet på sommaren t.ex. i bilen.

• Lagra batteriet separat och inte i trädgårdsredskapet.

• Låt inte batteriet sitta kvar i trädgårdsredskapet i direkt solsken.
• Optimal temperatur för förvaring av batteriet är 5 °C.
• Rengör vid tillfälle batteriets ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batteriet är förbrukat och måste bytas ut.

Kundtjänst och applikationsrådgivning

Ange alltid vid förfrågningar och reservdelsbeställningar ovillkorligen det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex.: flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Sekundärbatterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta också eventuella nationella föreskrifter.

Avfallshantering

Trädgårdsredskap, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte trädgårdsredskap och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Beakta anvisningarna i avsnittet Transport.

Norsk

Batteriets indikator for temperaturovervåkning

Batteriets temperaturovervåkning

Den røde LED-en blinker när du trykker på tasten eller på på-/av-bryteren (ved innsatt batteri): Batteriet er utenfor det tillatte driftstemperaturområdet.

Ved en temperatur over 70 °C utkobler batteriet til det er igjen i det tillatte driftstemperaturområdet.
