Тип продукт	Безжична косачка за трева
Марка	Bosch
Модел	UniversalRotak 36560
Номинално напрежение	36 V
Тип батерия	Литиево-йонна
Капацитет на батерията	2.0 / 4.0 / 6.0 Ah (в зависимост от версията)
Ширина на рязане	38 cm
Височина на рязане	25 – 70 mm, регулируема
Обем на торбата за събиране	40 L
Тегло (съгласно EPTA)	14.0 – 15.0 kg
Съвместим зарядно устройство	AL 3620 CV / AL 36V-20
Ток на зареждане	2.0 A
Време за зареждане (батерия 2.0 Ah)	Около 65 min
Ниво на звуково налягане	76 dB(A)
Ниво на звукова мощност	88 dB(A)
Вибрация (обща стойност)	< 2.5 m/s²
Температурен диапазон на зареждане	0 °C до +45 °C
Температурен диапазон на работа	+5 °C до +50 °C
Температурен диапазон на съхранение	-20 °C до +50 °C
Основни функции	Косене, събиране на листа, централно регулиране на височината на рязане
Поддръжка и почистване	Почиствайте с мека суха четка; не използвайте високо налягане
Безопасност	Превключвател, защитно спиране, двойна изолация на зарядното, защита срещу пръски
Резервни части и ремонтопригодност	Оригинални части Bosch; следпродажбено обслужване Bosch SAV Direct
Обща информация	За домашна употреба; не използвайте в дъждовно време; носете затворени обувки и ръкавици

Често задавани въпроси - UniversalRotak 36560 BOSCH

Какъв е животът на батерията за косачката Bosch UniversalRotak 36560?

Времето за работа зависи от капацитета на батерията и условията на косене. С батерия от 2.0 Ah можете да косите до 250 m² фина и суха трева. С 4.0 Ah - до 500 m², а с 6.0 Ah - до 750 m².

Как се регулира височината на рязане на косачката?

Височината на рязане се регулира централно с лост. Регулира се от 25 до 70 mm на стъпки. Вижте фигура D от ръководството за подробности.

Може ли да се използва косачката в дъждовно време?

Не, строго забранено е да използвате градинския инструмент в дъжд или да го излагате на дъжд. Работете само при сухо време или на добро изкуствено осветление.

Как се сменя ножът на косачката?

Носете градински ръкавици. Изключете инструмента, извадете превключвателя и батерията. Развийте гайката на ножа (момент на затягане: 27 Nm) и сменете ножа. Използвайте само оригинални ножове Bosch. Вижте фигура J от ръководството.

Какво да направя, ако косачката не стартира?

Проверете дали батерията е заредена и правилно поставена. Уверете се, че превключвателят е на мястото си. Ако батерията е твърде гореща или студена, изчакайте тя да се върне до стайна температура. Ако проблемът продължава, се свържете с отдела за обслужване на клиенти на Bosch.

Как се почиства косачката след употреба?

Използвайте мека суха четка за почистване на корпуса и ножовете. Никога не използвайте високо налягане или маркуч. Носете ръкавици при почистване.

Какъв тип батерия е съвместима с тази косачка?

Използвайте изключително Bosch литиево-йонни батерии, предназначени за този инструмент, с напрежение 36 V. Батерии от други марки могат да причинят наранявания или пожари.

Как да съхранявам косачката и батерията през зимата?

Съхранявайте инструмента и батерията на сухо място, защитено от замръзване, между -20 °C и 50 °C. Съхранявайте батерията отделно от косачката. Оптималната температура за съхранение е 5 °C.

Подходяща ли е косачката за събиране на листа?

Да, ножът е проектиран за събиране на есенни листа. Използвайте максималната височина на рязане и събирайте само трева. Проверете зоната преди да започнете.

Как да получа резервни части или ремонт?

Свържете се с отдела за обслужване на клиенти на Bosch чрез формуляра SAV DIRECT на www.bosch-pt.fr или по телефона на 0811 360122 (местна такса). Използвайте само оригинални части Bosch.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UniversalRotak 36560 BOSCH

be Соигинална инструкция

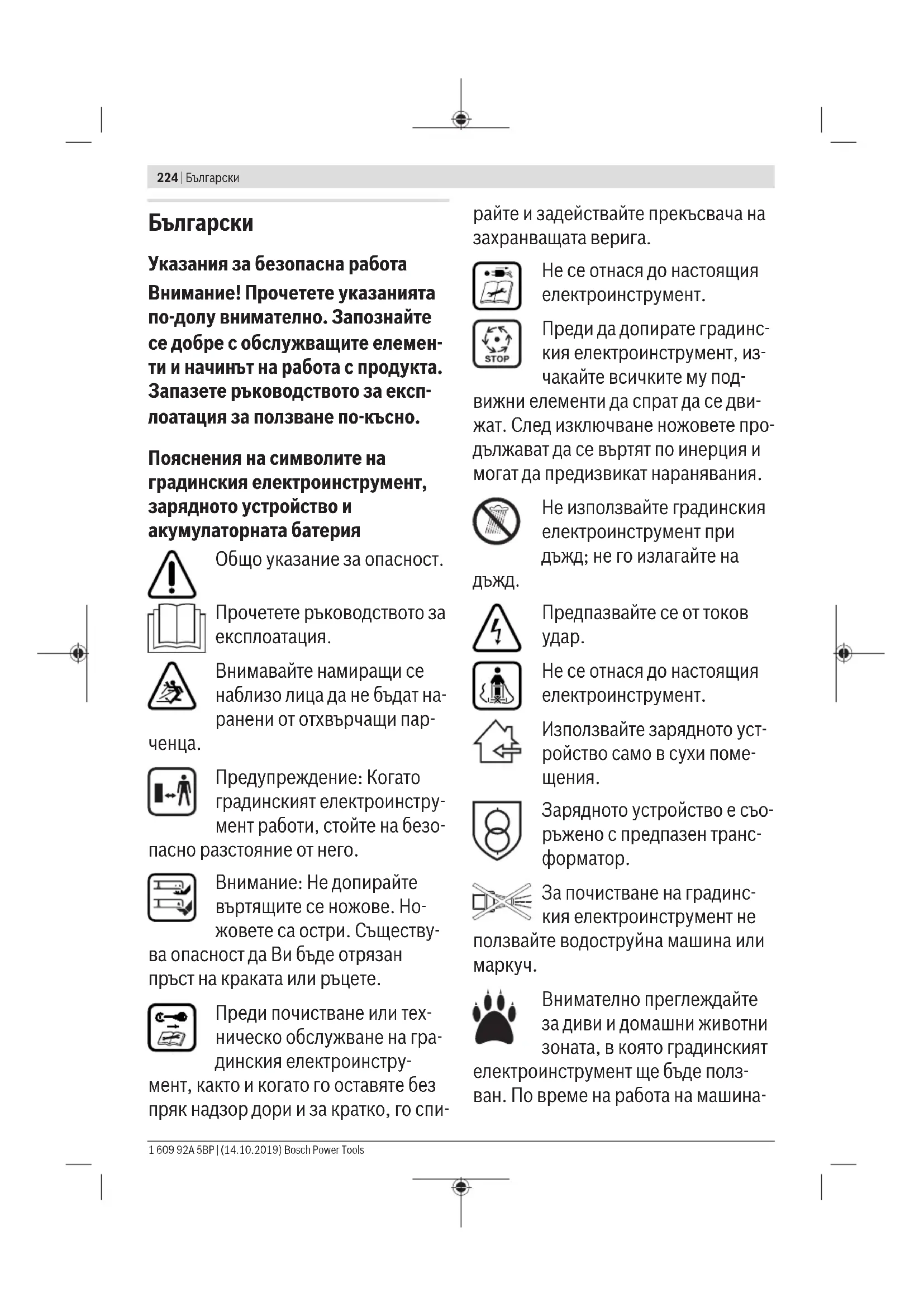

Български ...... Страница 224

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслуживащите елемен- ти и начинът на работа с продукта. Запазете ръководството за експ- лоатация за ползване по-късно.

Пояснения на символите на градинския електроинструмент, зарядното устройство и акумулаторната батерия

Общо указание за опасност.

Прочетете ръководството за експлоатация.

Внимавайте намиращи се наблизо лица да не бъдат на- ранени от отхвърчащи пар-

ченца.

Предупреждение: Когато градинският електроинструмент работи, стойте на безо-азстояние от него.

Внимание: Не допирайте въртящите се ножове. Ножовете са остри. Съществу- ва опасност да Ви бъде отрязан пръст на краката или ръцете.

Преди почистване или тех- ническо обслужване на гра- динския електроинстру- мент, както и когато го оставяте без пряк надзор дори и за кратко, го спи-

райте и задействайте прекъсвача на захранващата верига.

Не се отнася до настоящия електроинструмент.

Преди да допирате градинс- кия електроинструмент, из- чакайте всичките му под- вижни елементи да спрат да се дви- жат. След изключване ножовете про- дължават да се въртят по инерция и могат да предизвикат наранявания.

Не използвайте градинския електроинструмент при дъжд; не го излагайте на

ДЪЖД.

Предпазвайте се от токов удар.

Не се отнася до настоящия електроинструмент.

Използвайте зарядното устройство само в сухи помещения.

Зарядното устройство е сьоръжено с предпазен трансформатор.

Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде полз- ван. По време на работа на машина-

та диви и домашни животни могат да бъдат наранени. Внимателно прег- леждайте зоната, в която машината ще работи, и отстранявайте камъни, дънери, тел, кокали и други чужди предмети. При ползване на машина- та внимавайте в гъстата трева да не остават скрити дребни диви живот- ни, домашни животни и малки дъне- ри.

Обслужване

▶ В никакъв случай не допускайте с този градински електроинструмент да работят деца или лица, незапознати с указанията за работа с него. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент. Когато електроинструментът не се използва, го съхранявайте на места, недостъпни за деца.
▶ Не допускайте този градински електроинструмент да бъде ползван от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания.
▶ Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент.
▶ В никакъв случай не използвайте градинския електроинструмент,

ако в близост се намират деца или домашни животни.

• Отговорен за травми на други лица или за материални щети е работе- щият с градинския електроинстру- мент.
  ▶ Не работете с градинския електро- инструмент, докато сте с джапанки или сандали. Носете винаги ста- билни плътно затворени обувки и дълъг панталон.
  ▶ Грижливо проверявайте предварително обработваната площ и отстранявайте камъни, пръчки, кокали и други чужди тела.
  ▶ Винаги преди употреба проверя- вайте, дали ножовете, застопря- ващите винтове и режещият модул не са повредени или износени. За- меняйте износени или повредени ножове и застопоряващи винтове винаги в комплект, за да избегнете биене по време на работа.
  ▶ Косете винаги на дневна светлина или при много добро изкуствено осветление.
  ▶ Не използвайте тревокосачката при лоши метеорологични условия, особено дъжд със силен вя- тър.
  ▶ По възможност не ползвайте градинския инструмент, когато трева-та е влажна.
  ▶ Работете винаги със спокоен ход, никога не ходете бързо.
  ▶ Никога не работете с градинския инструмент, ако предпазните му

съоръжения или капаци са повредени или с демонтирани предпазни съоръжения, напр. предпазен екран или кош.

▶ Препоръчваме за Ваша защита да работите с шумозаглушители (антифони).
▶ Не използвайте градинския електроинструмент, когато сте уморени или болни или когато сте под въздействието на алкохол, наркотици или лекарства.
▶ Работата по неравен терен може да бъде опасна:
– Не косете особено стръмни склонове.
– На склонове или при влажна трева внимавайте винаги да сте стъпвате стабилно.
– По наклонен терен косете винаги напречно на наклона, никога надолу и нагоре.
– При обръщане на посоката на движение по склонове бъдете особено внимателни.
▶ Когато ходите назад или дърпате градинския инструмент бъдете изключително внимателни.
▶ Когато косите, винаги бутайте градинския инструмент напред, никога не го дърпайте към тялото си.
▶ Когато вдигате градинския инструмент, за да го пренесете, когато пресичате площи, незасети с трева и когато занасяте или връщате градинския инструмент до или от пло-

щите, които ще косите, ножовете трябва да са неподвижни.

▶ По време на включване или при развъртане на електродвигателя не накланяйте градинския електроинструмент.
▶ Включвайте градинския инструмент по начина, описан в ръководството за експлоатация, като внимавате краката Ви да са на безопасно разстояние от въртящите се звена.
▶ Не поставяйте ръцете или краката си в близост или под въртящи се елементи.
▶ Докато работите с електроинструмента, се дръжте на безопасно разстояние от зоната на изхвърляне.
▶ Никога не повдигайте, респ. не пренасяйте градинския електроинструмент, докато електродвигателят работи.
▶ Когато прибирате за съхраняване градинския електроинструмент внимавайте да е стъпил на земята с всичките си 4 колела.
▶ Повдигайте електроинструмента само като го държите за дръжката за пренасяне. Отнасяйте се внимателно към дръжката за пренасяне.
▶ Не извършвайте промени по кон- струкцията на градинския елект- роинструмент. Недопустими из- менения могат да нарушат сигур- ността на Вашия градински елект-

роинструмент и да предизвикат за- силен шум и увеличени вибрации.

Събиране на шума

Ножът за събиране на шума е със специален профил, позволяващ съ- бирането на есенна шума от тревни площи. За да бъде резултатът от тази функция оптимален, трябва да се спазват следните правила:

– събирайте шума само когато тревокосачката е настроена на максимална височина на рязане.
– Събирайте шума само от тревни площи.
– Преди да започнете събирането на шума проверявайте обработваната площ и дръжте на безопасно разстояние хора, домашни животни, стъклени предмети и автомобили.

Изключвайте прекъсвача на електрическата верига

– когато се отдалечавате от градин- ския електроинструмент.
– Преди отстраняване на елементи, блокирали машината.
– Когато проверявате, почиствате или извършвате техническо обслужване на градинския електроинструмент.
– След попадане на чуждо тяло. Веднага проверете градинския електроинструмент за повреди и при необходимост го предайте за ремонт.

– Ако градинският електроинструмент започне да вибрира необикновено (извършете незабавна проверка).

Техническо обслужване

Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици.
▶ За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати.
▶ Периодично проверявайте дали кошът за трева не се е износил и дали не е повреден.
▶ Проверете градинския електроин-струмент и за по-голяма сигурност заменете износени или повредени детайли.
▶ Използвайте само ножове, предназначени специално за градинския инструмент.
▶ Уверявайте се, че резервните части, които поставяте, са произведени от Бош.
▶ Преди прибиране за съхраняване се уверявайте, че градинският електроинструмент е чист и без замърсявания. Ако е необходимо, го почистете със суха мека четка.

Указания за оптимална работа с акумулаторната батерия

▶ Преди да поставяте акумулаторната батерия, се уверявайте, че градинският електроинструмент е изключен. Поставянето на акумулаторна батерия в

градински електроинструмент, който е включен, може да предизвика злополуки.

▶ Използвайте само акумулаторни батерии на Бош, предвидени за този модел градински електроинструмент. Използването на други акумулаторни батерии може да предизвика пожари и наранявания.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.

Предпазвайте акумулаторните батерии от прегряване, напр. също и от продължително въздействие на пряка слънчева светлина, от огън, вода и овлажняване. Съществува опасност от експлозия.

Дръжте неизползвани акумулаторни батерии надалеч от метални кламери, монети, ключове, пирони, винтове и други малки метални предмети, които могат да предизвикат късо съединение между контактите. Късо съединение между контактите може да предизвика изгаряния или пожар.
▶ При повреда или неправилно използване на акуму- латорните батерии от тях могат да се отделят пáри. Проветрете помещението, а при оплаквания потърсе- те лекар. Пáрите могат да предизвикат възпаление на дихателните пътища.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от експлозия.
▶ Предпазвайте акумулаторната батерия от влажност и вода.
Съхранявайте градинския електроинструмент само в температурния диапазон от 20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото в кола.
▶ Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Указания за безопасна работа със зарядни устройства

Прочетете всички упътвания и указания за безопасна работа с машината. Неспазването на указанията за безопасна работа и на упътванията може да предизвика токов

Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще.

Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.

▶ Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.
▶ Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство.
- Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет 2,0 Ah (от 10 акумулаторни клетки). Номиналното напрежение на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. При зареждане на други акумулаторни батерии съществува опасност от пожар и/или експлозия.

Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.

▶ Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване.
▶ Винаги преди ползване проверявайте зарядното устройство, кабела и щепсела. Ако установите повреди, не ползвайте зарядното устройство. Не се опитвайте сами да отваряте зарядното устройство; допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с използване на

▶ Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар.
▶ Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да престане да функционира нормално.
За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 mA. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.

Символи

Символите по-долу са важни при четенето и за разбира- нето на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпрети- ране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.

Символ Значение

Посока на движение

Посока на реакцията

Символ Значение

Работете с предпазни ръкавици

Maca

Включване

Изключване

Допустимо действие

Забранено действие

CLICK

Отчетливо прещракване

Допълнителни приспособления/резер- вни части

Предназначение на електроинструмента

Градинският електроинструмент е предназначен за косе- не на трева в домашни условия.

Градинският електроинструмент не е предназначен за подрязване на храсти, рязане и т.н.

Градинският електроинструмент е предназначен за косе- не на трева на земята.

Технически данни

Всички посочени стойности в това ръководство за експлоатация се отнасят до ползване при надмоска височина до 2000 метра.

Информация за излъчван шум и вибрации

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3 600 HB9 505	3 600 HB9 508	3 600 HB9 506	3 600 HB9 509	3 600 HB9 507
	3 600 HB9 573		3 600 HB9 574

Стойностите за излъчвания шум са определени съгласно EN 60335-2-77

Оцененото равнище А на генерирания от електроинструмента шум обикновено е:

– Налягане на звука	dB(A)	76 76	76 76	76
– Звукова мощност	dB(A)	88 88	88 88	88
– Неопределеност K	dB	= 2,0	= 2,0	= 2,0	= 2,0

Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 60335-2-77

– Стойност на генерираните вибрации a_h

m/s^2

< 2,5

< 2,5

< 2,5

< 2,5

< 2,5

	Universal Rotak 36-550	Universal Rotak 36-555	Universal Rotak 36-560	Universal Rotak 36-590	Universal Rotak 36-670
	3 600 HB9 505	3 600 HB9 508	3 600 HB9 506	3 600 HB9 509	3 600 HB9 507
	3 600 HB9 573		3 600 HB9 574
– Неопределеност K m/s2	=1,5 =1,5 =1,5 =1,5 =1,5

Монтиране и работа

Дейност Фигура Страни-
	ца
Окомплектовка ^A)	A 325
Монтиране на ръкохватката	B 326
Регулиране на работната височина
Поставяне/изваждане на коша за съ-биране на трева	C 327
Регулиране на височината на рязане D 327
Поставяне на акумулаторната батерия E 328
Работа- включване на прекъсвача на електрическата верига- Включване- Косене- Изключване- изключване на прекъсвача на електрическата верига	F 329
Изваждане на акумулаторната бате-рия	G 330
Упътване за косене H 330
Указател за коша за трева празен/пъ-лен	I 331
Поддържане/смяна на ножа J 331
Избор на допълнителни приспособле-ния	K 332

A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Включване

За Вашата сигурност

▶ Внимание! Преди да почиствате или да извършвате техническо обслужване, изключвайте градинския електроинструмент, изключвайте прекъсвача на електрическата верига и изваждайте акумулаторната батерия. Същото важи и ако кабельт бъде повреден, прерязан или усукан.
▶ След като градинският електроинструмент бъде изключен, ножовете продължават да се въртят няколко секунди по инерция.
▶ Внимание: Не допирайте въртящия се нож.

Зареждане на акумулаторната батерия

Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 35 °C. Така се увеличава дълготрайността й.

Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.

Литиево-йонната акумулаторна батерия може да бъде за- реждана във всеки момент, без това да намалява дългот- райността й. Прекъсване на зареждането не й вреди.

Lитиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“. При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде включен.

След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия.

Спазвайте указанията за изхвърляне на акумулаторните батерии.

Поставяне/изваждане на акумулаторната батерия

Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината.

Поставете заредената акумулаторна батерия. Уверете се, че акумулаторната батерия е влязла добре.

За изваждане на акумулаторната батерия от машината на- тиснете бутона за освобождаване на акумулаторната ба- терия и я издърпайте.

Зареждане

Процесът на зареждане започва веднага след като щепсельт на зарядното устройство бъде включен в контакта и акумулаторната батерия бъде поставена в зарядното устройство.

Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.

Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена.

Значение на индикаторите на зарядното устройство (AL 3620 CV/AL 3640 CV/AL 36V-20)

Бързо зареждане

Процесът на бързо зареждане се сигнализира чрез мигане на зеления светодиод на акумулаторната батерия.

Светлинен индикатор на акумулаторната батерия: По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно трите зелени светодиода угасват.

Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия е в допустимия диапазон, вижте раздела Технически данни.

Акумулаторната батерия заредена

Непрекъснато светещ зелен светодиод за зареждане на акумулаторната батерия по- казва, че тя е напълно заредена.

В допълнение в продължение на прибл. 2 секунди се чува звуков сигнал, който указва пълното зареждане на акуму- латорната батерия.

Веднага след това акумулаторната батерия може да бъде извадена, за да бъде ползвана.

Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия, показва, че щепсельт е включен в захранващата мрежа и зарядното устройство е готово за работа.

Температурата на акумулаторната батерия е под 0°C или над 45°C

Непрекъснатото светене на червения светодиод показва, че температурата на акумулаторната батерия е извън допустимия диа-

пазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане.

Ако температурата на акумулаторната батерия е извън допустимия интервал, при поставяне в зарядното устройство светва червеният светодиод на акумулаторната батерия.

Не е възможно зареждане

Други проблеми при зареждане се указват чрез мигане на червения светодиод.

Процесът на зареждане не може да започне

и зареждането на акумулаторната батерия е невъзможно (вижте Отстраняване на дефекти).

Указания за зареждане

При непрекъснато зареждане, респ. при неколкократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство може да се нагрее. То- ва е нормално и не указва за наличието на технически де- фект на зарядното устройство.

Съществено съкратено време за работа след пълно за- реждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Спазвайте указанията за бракуване.

Охлаждане на акумулаторната батерия (Active Air Cooling – Активно въздушно охлаждане)

Вграденото в зарядното устройство електронно управление на вентилатора следи температурата на поставената акумулаторната батерия. Ако температурата на акумулаторната батерия є над 30 °C, акумулаторната батерия се охлажда до оптималната температура за зареждане с помощта на вентилатор. Работецият вентилатор създава шум от въздушната струя.

Ако вентилаторът не работи, температурата на акумулаторната батерия е в оптималния диапазон или вентилаторът е повреден. В последния случай времето за зареждане на акумулаторната батерия се удължава.

Указания за работа

Светлинен индикатор за състоянието на акумулаторната батерия

Акумулаторната батерия е съоръжена със светлинен индикатор, указващ степента й на зареденост. Светлинният индикатор се състои от 3 зелени светодиода.

Натиснете бутона за степента на зареденост на акумула- торната батерия, за да включите светлинния индикатор. След прибл. 5 секунди светлинният индикатор изгасва автоматично.

Състоянието на акумулаторната батерия може да бъде проверявано и когато тя е извадена.

Светодиоди Капацитет на акумулатор- ната батерия

3 зелени светодиода светят ≥ 2/3 непрекъснато

2 зелени светодиода светят ≥ 1/3 непрекъснато

1 зелен светодиод светинепрекъснато

≤ 1/3

1 зелен светодиод мига резерва

Ако след натискане на бутона не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.

Поради съображения за сигурност проверката за степента на зареденост на акумулаторната батерия може да се извършва само когато градинският електроинструмент е в покой.

По време на процеса на зареждане трите зелени светодиода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъснато, акумулаторната батерия е заредена. Прибл. 5 минути

след като акумулаторната батерия се зареди напълно три- те зелени светодиода угасват.

Индикатор на акумулаторната батерия за температурата

Червеният светодиод на системата за температурен контрол указва, че акумулаторната батерия или електрониката на градинския електроинструмент (при поставена акумулаторна батерия) не са в оптималния температурен интервал. В този случай градинският електроинструмент не работи изобщо или не работи с пълната си мощност.

Температурен контрол на акумулаторната батерия

При натискане на бутона или на пусковия прекъсвач (при поставена акумулаторна батерия), червеният светодиод мига: температурата на акумулаторната батерия е извън допустимия работен диапазон.

При достигане на температури над 70°C акумулаторната батерия се изключва, докато достигне отново допустимия температурен интервал за работа.

Система за температурен контрол на електронното управление на градинския електроинструмент

При натискане на пусковия прекъсвач червеният светодиод свети непрекъснато: Температурата на електронното управление на градинския електроинструмент е под 5°C или над 75°C.

При температура над 90°C градинският електроинструмент се изключва, докато температурата попадне отново в допустимия за работа интервал.

Производителност на рязане (време за работа на акумулаторната батерия)

Производителността на рязане (времето за работа на акумулаторната батерия) зависи от свойствата на тревата, напр. гъстотата й, влажността й, дължината й, както и от височината на рязане.

Производителността се ограничава също така и вследствие на често включване и изключване на градинския електроинструмент по време на косене (време за работа на акумулаторната батерия).

За оптимизиране на производителността на рязане (времето за работа на акумулаторната батерия) се препоръчва по-честото косене, увеличаването на височината на рязане и работата с умерена скорост.

Посоченият по-долу пример показва зависимостта между височината на рязане и производителността с едно зареждане на акумулаторната батерия.

Условия на рязане

Много тънка суха трева

Производителност на рязане
Акумулаторна батерия с 2,0 Ah	до 250 m^2
Акумулаторна батерия с 4,0 Ah	до 500 m^2
Акумулаторна батерия с 6,0 Ah	до 750 m^2

За да увеличите времето за работа, можете да закупите допълнителна акумулаторна батерия от оторизиран търговец за електроинструменти на Бош.

Отстраняване на дефекти

Симптом Възможна причина Отстраняване

Електродвигателят не се включва	Вътрешен електрически дефект на градинския електроинструмент	Обърнете се към оторизиран сервиз на Бош
	Акумулаторната батерия е разредена Заредете акумулаторната батерия
	Акумулаторната батерия е твърде студена/го-реща	Оставете акумулаторната батерия да се затоп-ли/охлади
	Тревата е твърде висока Максимално допустимата височина на тревата при настройване на най-високо косене е 30 см
	Защитата на електродвигателя се е задейства-ла	Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане
	Прекъсвачът на електрическата верига не е в правилната позиция/не е вкаран правилно	Поставете го правилно

Симптом Възможна причина Отстраняване

Градинският електро-инструмент работи с прекъсвания	Вътрешен електрически дефект на градинския електроинструмент	Обърнете се към оторизиран сервиз на Бош
	Защитата на електродвигателя се е задейства-ла	Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане
Градинският електро-инструмент оставя не-равно окосена трева и/или електродвигателят ра-боти трудно	Височината на рязане е твърде малка Настройте	по-голяма височина на рязане
	Ножовете са затъпени	Сменете ножа (вижте фигура J)
	Възможно е машината да е зацапана и блокира-на	Изключете градинския електроинструмент и прекъсвача на електрическата верига
		Проверете долната страна на градинския елек-троинструмент и при необходимост отстранете захванатите растения (работете винаги с пред-пазни ръкавици)
	Ножът е монтиран неправилно Монтирайте ножа правилно
След включване на градинския електро-инструмент ножът не се завърта	Ножът е силно зацапан с трева Изключете градинския електроинструмент и прекъсвача на електрическата верига
			Отстранете причината за блокиране (работете винаги с предпазни ръкавици)
	Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (27 Nm)
Силни вибрации/шум	Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (27 Nm)
	Ножът е повреден	Сменете ножа (вижте фигура J)

Симптоми Възможна причина Отстраняване
Червеният светодиод на зарядното устройство мигаНе е възможно зареждане	Акумулаторната батерия не е поставена (правилно)	Поставете правилно акумулаторна батерия на зарядното устройство
	Контактите на акумулаторната батерия са за-мърсени	Почистете контактите на акумулаторната бате-рия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акуму-латорната батерия
	Акумулаторната батерия е повредена Заменете акумулаторната батерия
Индикаторите за за-реждане на зарядното устройство не светят	Щепсельт на зарядното устройство не е вкаран в контакта (правилно)	Вкарайте (докрай) щепсела в контакта
	Контактът, захранващият кабел или зарядното устройство са дефектни	Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в оторизиран сервиз за електроинст-рументи на Бош

Техническо обслужване и сервис

Грижа за акумулаторната батерия

▶ Внимание! Преди почистване или техническо обслужване на градинския електроинструмент го спирайте, задействайте прекъсвача на захранващата верига и демонтирайте акумулаторната батерия и коша за трева.
▶ Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици.

За да си осигурите оптимално ползване на акумулаторна- та батерия, спазвайте следните указания:

– Предпазвайте акумулаторната батерия от влажност и вода.
– Съхранявайте градинския електроинструмент само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото в кола.
– Съхранявайте акумулаторната батерия извън градинския електроинструмент.
– Не оставяйте акумулаторната батерия в градинския електроинструмент на пряка слънчева светлина.
– Оптималната температура за съхраняване на акумулаторната батерия е 5 °C.
– Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след пълно за- реждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Клиентска служба и консултация относно употребата

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздущен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте контактните клеми с изолирбанд и опаковайте акумулаторната батерия така, че да не може да се премества в опаковката. Моля, спазвайте и изискванията на местното законодательство.

Бракуване

Градинският електроинструмент, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за

оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/ЕС относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

Akkus/Batterien:

Литиево-йонни:

Моля, спазвайте указанията в раздела Транспортиране.

Македонски

Измереното А ниво на бучава изнесува обично:

- Звучен притисок dB(A)		76 76 76 76 76
- Звучна јачина dB(A)		88 88 88 88 88
- Несигурност K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Контрола на температурата на електрониката на косачката
