| Typ produktu | Bezdrôtová kosačka na trávu |
| Značka | Bosch |
| Model | UniversalRotak 36560 |
| Menovité napätie | 36 V |
| Typ batérie | Lítium-iónová |
| Kapacita batérie | 2,0 / 4,0 / 6,0 Ah (podľa verzie) |
| Šírka kosenia | 38 cm |
| Výška kosenia | 25 – 70 mm, nastaviteľná |
| Objem zberného koša | 40 L |
| Hmotnosť (podľa EPTA) | 14,0 – 15,0 kg |
| Kompatibilná nabíjačka | AL 3620 CV / AL 36V-20 |
| Nabíjací prúd | 2,0 A |
| Čas nabíjania (batéria 2,0 Ah) | Približne 65 min |
| Hladina akustického tlaku | 76 dB(A) |
| Hladina akustického výkonu | 88 dB(A) |
| Vibrácie (celková hodnota) | < 2,5 m/s² |
| Rozsah teploty nabíjania | 0 °C až +45 °C |
| Rozsah prevádzkovej teploty | +5 °C až +50 °C |
| Rozsah skladovacej teploty | -20 °C až +50 °C |
| Hlavné funkcie | Kosenie, zber lístia, centrálne nastavenie výšky kosenia |
| Údržba a čistenie | Čistiť suchou a jemnou kefou; nepoužívať vysokotlakový čistič |
| Bezpečnosť | Odpojovač, ochranné zastavenie, dvojitá izolácia nabíjačky, ochrana proti striekajúcej vode |
| Náhradné diely a opraviteľnosť | Originálne diely Bosch; popredajný servis Bosch SAV Direct |
| Všeobecné informácie | Domáce použitie; nepoužívať počas dažďa; nosiť uzavretú obuv a rukavice |
Často kladené otázky - UniversalRotak 36560 BOSCH
Otázky používateľov k UniversalRotak 36560 BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod UniversalRotak 36560 - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. UniversalRotak 36560 značky BOSCH.
NÁVOD NA OBSLUHU UniversalRotak 36560 BOSCH
sk Pôvodný návod na použitie
Slovenčina.... Stránka 156
Kontrola teploty akumulátoru
Pozor! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dôkladne sa oboznámte s obslužnými prvkami a so správnym používaním tohto výrobku. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie.
Vysvetlenie symbolov na náradí, nabíjačke a akumulátore
Všeobecné upozornenie na nebezpečenstvo
Prečítajte si Návod na používanie.
Dávajte pozor na to, aby sa osoby stojace v blízkosti neporanili odletujúcimi cudzími ni.
Upozornenie: Ked' sa s výrobkom pracuje, zachovávajte od neho bezpečný odstup.
Zachovajte opatrnost: Nedotýkajte sa rotujúcich nožov. Tieto nože sú ostré.
Chráňte sa pred stratou prstov na nohách alebo na rukách.
Záhradnícke náradie vypnite a uvoľnite odpojovač elektrického obvodu pred každou
údržbou alebo pred každým čistením, alebo vždy vtedy, ked' záhradnícke náradie nechávate hoci len na krátku chvíľu bez dozoru.
Netýka sa daného typu.
Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky
súčiastky úplne zastavia. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú d'alej a mohli by Vám spôsobit poranenie.
Nepoužívajte tento výrobok v daždi, ani ho vplyvom dažd'a nevystavujte.
Chráňte sa pred zásahom elektrickým prúdom.
Netýka sa daného typu.

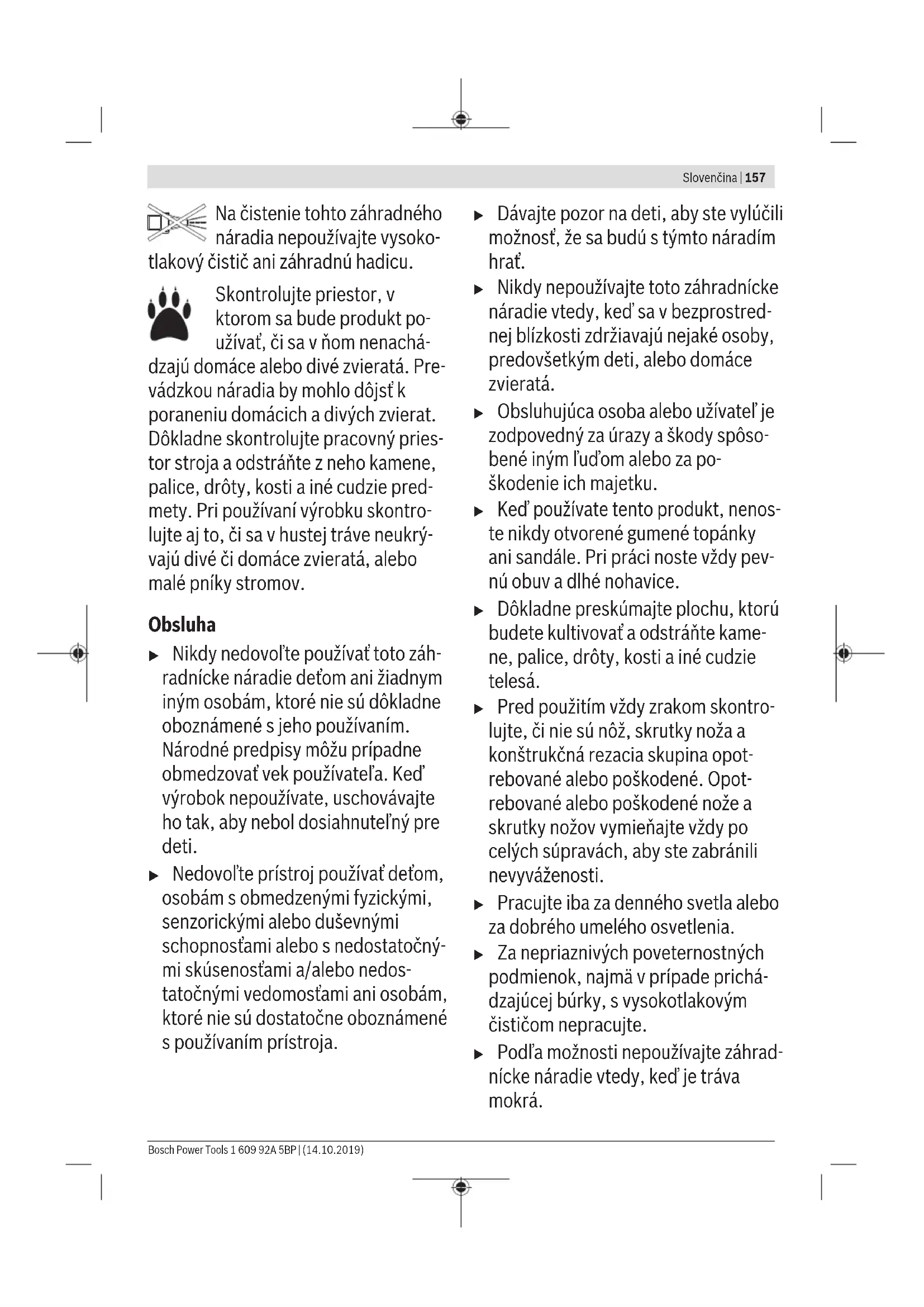

Na čistenie tohto záhradného náradia nepoužívajte vysokočistič ani záhradnú hadicu.
tlakový
Skontrolujte priestor, v ktorom sa bude produkt po- užívať, či sa v ňnom nenachá- dzajú domáce alebo divé zvieratá. Prevádzkou náradia by mohlo dôjst' k poraneniu domácich a divých zvierat. Dôkladne skontrolujte pracovný priestor stroja a odstráňte z neho kamene, palice, drôty, kosti a iné cudzie predmety. Pri používaní výrobku skontrolujte aj to, či sa v hustej tráve neukrývajú divé či domáce zvieratá, alebo malé pníky stromov.
Obsluha
Nikdy nedovol'te používať toto záhradnícke náradie detom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jeho používaním. Národné predpisy môžu prípadne obmedzovať vek používatel'a. Ked' výrobok nepoužívate, uschovávajte ho tak, aby nebol dosiahnutel'ný pre deti.
Nedovol'te prístroj používať deťom, osobám s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenostami a/alebo nedostatočnými vedomostami ani osobám, ktoré nie sú dostatočne oboznámené s používaním prístroja.
Dávajte pozor na deti, aby ste vylúčili možnosť, že sa budú s týmto náradím hrat.
Nikdy nepoužívajte toto záhradnícke náradie vtedy, ked' sa v bezprostrednej blízkosti zdržiavaju nejaké osoby, predovšetkým deti, alebo domáce zvieratá.
▶ Obsluhujúca osoba alebo užívatel' je zodpovedný za úrazy a škody spôsobené iným l'udom alebo za poškodenie ich majetku.
Ked' použivate tento produkt, nenoste nikdy otvorené gumené topánky ani sandále. Pri práci noste vždy pevnú obuv a dlhé nohavice.
Dôkladne preskúmajte plochu, ktorú budete kultivovať a odstráňte kame- ne, palice, drôty, kosti a iné cudzie telesá.
Pred použitím vždy zrakom skontrolujte, či nie sú nôž, skrutky noža a konštrukčná rezacia skupina opotrebované alebo poškodené. Opotrebované alebo poškodené nože a skrutky nožov wymieňajte vždy po celých súpravách, aby ste zabránili nevyváženosti.
Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia.
- Za nepriaznivých poveternostných podmienok, najmä v prípade prichá-dzajúcej búrky, s vysokotlakovým čističom nepracujte.
Podl'a možnosti nepoužívajte záhradnícke náradie vtedy, ked'je tráva mokrá.
- Kráčajte vždy pokojne, nikdy rýchlo nebežte.
Toto záhradnícke náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu.
▶ Na ochranu zdravia Vám odporúčame používať chrániče sluchu.
▶ Nepracujte so záhradným náradím nikdy vtedy, ked’ ste unavený alebo chorý, alebo ak ste pod vplyvom alkoholu, drog alebo liekov.
Práca na svahu môže byť nebezpečná:
– Nekoste žiadne príliš strmé svahy.
– Na šikmých plochách alebo na mokrej tráve dávajte vždy pozor na bezpečnú chôdzu.
– Na šikmých plochách vždy postupujte pri kosení priečne, nikdy nie smerom hore a smerom dole.
– Mimoriadne opatrne postupujte pri zmene smeru na svahoch.
▶ Mimoriadnu opatrnost' zachovávajte pri chôdzi dozadu alebo pri tahaní záhradníckeho náradia smerom dozadu.
▶ Pri kosení trávnika posúvajte záhradnícke náradie vždy smerom dopredu a nikdy ho neťahajte smerom k svojmu telu.
▶ Nože musia byť vždy zastavené, ked’ potrebujete záhradnícke náradie preklopiť kvôli transportu, ked’ prechádzate krížom cez plochy, ktoré
nie sú zarastené trávou, a ked' plánu-jete záhradnícke náradie prepravit na inú plochu, ktorú chcete pokosit', a takisto aj spät.
▶ Pri spúšťaní alebo zapnutí motora záhradné náradie nenakláňajte.
Zapnite záhradnícke náradie podľa popisu v Návode na používanie a dá- vajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok.
Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne.
Ked' budete pracovať s týmto záhradníckym náradím, bud'te vždy v do-statočnej vzdialenosti od vyhadzovacej zóny.
Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, ked'je motor v chode.
Dajte pozor na to, aby uskladnené záhradné náradie stálo všetkými štyrmi kolesami na zemi.
Záhradné náradie dvíhajte len za rukovät. S rukovätou zaobchádzajte opatrne.
V žiadnom nerobte prípade na náradí nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvnit bezpečnosť Vášho produktu a mať za následok zvýšenie hluku a vibrácií.
Zber lístia
Nôž na zber lístia je tvarovaný tak, aby mohol vyzbierať jesenné lístie z Vášho trávnika. Aby táto funkcia optimálne
fungovala, treba dodržiavať nasledovné:
– Lístie zbierajte len s nastavenou maximálnou výškou rezu.
– Zbierajte len lístie z trávnika.
– Pred zberom lístia dôkladne prekontrolujte pracovnú plochu a postarajte sa o to, aby sa v blízkosti nenachádzali l'udia, zvieratá, sklené predmety a motorové vozidlá.
Uvol'nenie odpojovača elektrického obvodu
– Vždy vtedy, ked' sa od záhradníc- keho náradia vzdialite.
– Ked' chcete odstránit' blokovanie (blokujúce nečistoty).
– Ked' budete záhradnícke náradie kontrolovať, čistiť, alebo na žom niečo iné robit' (opravovať ho).
– Po kolízii s cudzím telesom Ihned' záhradnícke náradie prezrite, či nie je poškodené a dajte vymeňte nóž, ak je to potrebné.
– Ak začne záhradnícke náradie nezvyčajne vibrovať (okamžite skontrolujte).
Údržba
Ked's niečím manipulujete, alebo ked' niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice.
▶ Postarajte sa o to, aby boli všetky matice, zavítané skrutky a ostatné skrutky dobre utiahnuté, aby bol zaručená bezpečná práca náradia.
Pravidelne kontrolujte stav a opotrebovanie zberacieho kôša na trávu.
- Kontrolujte pravidelne svoje záhradné náradie a ked' zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte.
▶ Používajte výlučne rezacie nože, ktoré sú určené pre dané náradie.
▶ Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch.
Pred odložením záhradného náradia sa postarajte o to, aby bolo náradie čisté a bez zvyškov materiálu. V prípade potreby ho vyčistite mäkkou suchou kefou.
Pokyny pre optimálne zaobchádzanie s akumulátorom
▶ Postarajte sa o to, aby bolo záhradnícke náradie vypnuté a odpojovač elektrického obvodu uvoľnená, ked’ idete do náradia vkladať akumulátor. Vkladanie akumulátorov do záhradníckého náradia, ktoré je zapnuté, môže zapríčinit úraz.
Používajte do tohto náradia len určené akumulátory značky Bosch. Používanie iných akumulátorov môže mať za následok poranenie alebo spôsobit požiar.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Chráňte akumulátor pred horúčavou (napr. aj pred trvalým slnečným žiarením), pred ohňom, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu.
Udržiavajte nepoužitý akumulátor mimo dosahu kancelárskych svoriek, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktami akumulátora môže spôsobit' popáleniny alebo požiar.
V prípade jeho poškodenia alebo neodborného používania môžu z akumulátora unikať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a pri tažkostiach vyhládajte lekára. Výpary môžu dráždiť dýchacie cesty.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat.
- Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu.
▶ Chráňte akumulátor pred vlhkostou a vodou.
▶ Skladujte toto záhradné náradie pri rozsahu teploty od -20 °C do 50 °C. Nenechávajte napríklad ležať záhradné náradie v lete v motorovom vozidle.
Príležitostne prečistite vetracie štrbiny akumulátora čistým jemným suchým štetcom.
Prečítajte si všetky bezpečnostné pokyny a upozornenia. Nedostatočné dodržiavanie bezpečnostných predpisov a pokynov môže mať za následok zásah elektrickým prúdom, vyvolať
požiar, alebo spôsobit vážne poranenia.
Všetky bezpečnostné upozornenia a pokyny si odložte na d'alšie použitie v budúcnosti.
Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotiť a bez obmedzenia uskutočnit všetky funkcie, alebo ak ste dostali príslušné pokyny.
Nikdy nedovoľte používať nabíjačku deťom ani osobám s obmedzenými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, a takisto ani osobám neoboznámeným s týmto Návodom na používanie. Národné predpisy môžu prípadne obmedzovať vek používatel’a.
▶ Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrat'.
Nabíjajte len lítiovo-iónové akumulá-
tory Bosch od kapacity 2,0 Ah (od
10 akumulátorových článkov). Na-
pätie akumulátora musí zodpovedať
nabíjaciemu napätiu nabíjačky.
Nenabíjajte batérie, ktoré nie určené
na opätovné nabíjanie. V inom prípa-
de hrozí nebezpečenstvo požiaru a výbuchu.
Chráňte nabíjačku pred dažďom alebo vlhkostou. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.
▶ Udržiavajte nabíjačku čistú. Znečistením hrozí nebezpečenstvo úrazu elektrickým prúdom.
Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opravít len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
Nabíjačku neprevádzkujte na vel'mi horľavom podklade (napr. papier, textílie a pod.), príp. v horľavom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru.
▶ Nezakrývajte vetracie štrbiny nabíjačky. Nabíjačka sa inak môže prehriat a nemusí správne fungovať.
Na zvýšenie elektrickej bezpečnosti odporúčame použit ochranný spínač pri poruchových prúdoch s maximálnym spúšťacím prúdom 30 mA. Pred použitím náradia skontrolujte vždy ochranný spínač pri poruchových prúdoch FI.
Symboly
Nasledujúce symboly sú pre čítanie a pochopenie tohto Návodu na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamátajte. Správna interpretácia týchto symbolov Vám bude pomáhať prístroj lepšie a bezpečnejšie používať.
Symbol Význam
| Smer pohybu | |
 | Smer reakcie |
 | Používajte ochranné pracovné rukavice |
| [###] | Hmotnosť |
| [###] | Zapnutie |
 | Vypnutie |
 | Dovolená manipulácia |
 | Zakázaný druh manipulácie |
| CLICK | Počutelný hluk |
Symbol Význam
Príslušenstvo/náhradné súčiastky
Používanie podl'a určenia
Toto záhradnícke náradie je určené na kosenie trávnika pri súkromnom používaní.
Toto záhradné náradie nie je určené na strihanie živého plota, kosenie a pod.
Toto záhradné náradie je určené na kosenie trávnikov na úrovni pôdy.
Technické údaje
| Kosačka na trávu Universal | Universal | Universal | Universal | |||
| Rotak 36-550 | Rotak 36-555 | Rotak 36-560 | Rotak 36-590 | Rotak 36-670 | ||
| Vecné číslo | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 | |
| Menovité napätie V 36 36 36 36 36 | ||||||
| Šírka nožovej skrinky cm 38 38 38 38 38 | ||||||
| Pracovná výška nožov mm 25 - 70 25 - 70 25 - 70 25 - 70 | ||||||
| Objem, zberací kôš na trávu | 1 40 40 40 40 40 | |||||
| Hmotnosť podľa EP-TA-Procedure 01:2014 | kg 15,0 15,0 14,0 15,0 15,0 | |||||
| Sériové číslo (Serial Number) | pozri typový štítok na záhradnom náradí | |||||
| dovolená teplota okolia | ||||||
| - pri nabíjaní °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | ||||||
| - počas prevádzky °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | ||||||
| - pri skladovaní °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | ||||||
| Akumulátor | lítiovo-iónový | lítiovo-iónový | lítiovo-iónový | lítiovo-iónový | lítiovo-iónový | |
| Menovité napätie V 36 36 36 36 36 | ||||||
| Vecné číslo/kapacita | ||||||
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | 2 x 2,0 | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | 4,0 | 4,0 | - | 4,0 | - |
| - 1 607 A35 058 | Ah | - | - | - | - | 6,0 |
| Počet akumulátorových článkov | ||||||
| - 2 607 336 913/1 607 A35 02V | - | - 10 | - | - | ||
| - 2 607 336 915/2 607 337 047 | 20 20 | - 20 | - | |||
| - 1 607 A35 058 | - | - | - | - | 20 | |
Všetky hodnoty v tomto Návode boli namerané pri používané por resp. do 2000 metrov nadmorskej výšky.
| Nabíjačka | AL 3620 CV | AL 36V-20 | |
| Vecné číslo | EÚ | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 | |
| AU | 2 607 225 661 | 2 607 226 277 | |
| KO | 2 607 225 667 | 2 607 226 279 | |
| Nabíjací prúd | A | 2,0 | 2,0 |
162 | Slovenčina
| Nabíjačka AL 3620 CV AL 36V-20 | ||
| Nabíjacia doba (akumulátor vybitý) | ||
| – Akumulátor s kapacitou 2,0 Ah min 65 65 | ||
| – Akumulátor s kapacitou 4,0 Ah min 125 125 | ||
| – Akumulátor s kapacitou 6,0 Ah min 185 185 | ||
| Hmotnosť podľa EPTA-Procedure 01:2014 kg 0,55 0,55 | ||
| Trieda ochrany | ☐/II / II | ☐ |
Informácia o hlučnosti/vibráciách
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 | |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 | |
| 3 600 HB9 573 | 3 600 HB9 574 |
Informácie o emisii hlučnosti zistované podľa normy EN 60335-2-77
| Cleľ činnosti Ob- | Strana |
| rázok | |
| Rozsah dodávky (základná výbava) ^A) | A 325 |
| Montáž oblúkovej rukoväte | B 326 |
| Nastavenie pracovnej výšky | |
| Vkladanie / vyberanie zberacieho koša na trávu | C 327 |
| Nastavenie pracovnej výšky nožov D 327 | |
| Vloženie akumulátora E 328 | |
| Prevádzka- Zasuňte odpojovač elektrického obvo-du- Zapnutie- Kosenie- Vypnutie- Odpojovač elektrického obvodu vyber-te | F 329 |
| Vyberanie akumulátora | G 330 |
| Ako pracovať s náradím „Kosenie“ | H 330 |
| Ciel' činnosti Ob- | Strana |
| rázok | |
| Ukazovatel' stavu náplne zberacieho koša na trávu prázdny/plný | I 331 |
| Údržba nožov/výmena nožov | J 331 |
| Vol'ba príslušenstva | K 332 |
A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Uvedenie do prevádzky
Pozor! Záhradnícke náradie vypnite, uvol'nite odpojovač elektrického obvodu a demontujte z náradia akumulátor pred každou údržbou a pred každým čistením náradia. To isté platí v prípade, ak je poškodený, narezaný alebo zauzlený kábel vypínača.
▶ Po vypnutí tohto záhradníckeho náradia sa nože ešte niekoľko sekúnd otáčajú d’alej.
Zachovajte opatrnost: Nedotýkajte sa rotujúceho rezacieho noža.
Akumulátor je vybavený tepelnou poistkou, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a 35 °C. Vďaka tomu sa dosiahne vyššia životnosť akumulátora.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke celkom nabite.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negativne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Ked’ je akumulátor vybitý, ručné elektrické náradie sa pomocou ochranného obvodu samočinne vypne: Záhradnícke náradie už nepracuje.
Po automatickom vypnutí náradia už viac vypínač nestláčajte. Akumulátor sa môže poškodit.
Dodržiavajte upozornenia týkajúce sa likvidácie akumuláto-ra.
Vkladnie/vyberanie akumulátora
Upozornenie: Ak sa nepoužijú vhodné akumulátory, môže to viest'k nesprávnemu fungovaniu alebo k poškodeniu prístroja.
Vložte nabitý akumulátor. Postarajte sa o to, aby bol akumulátor úplne vložený.
Ak chcete akumulátor z náradia vybrat, stlačte uvolňovacie tlačidlo a akumulátor vytiahnite.
Nabíjanie
Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke zostáva vždy úplne nabitý.
Význam indikačných prvkov na nabíjačke (AL 3620 CV/AL 3640 CV/AL 36V-20)
Rýchlonabíjanie
Rýchlonabíjanie je signalizované rýchlym blikaním zelenej indikácie stavu nabitia akumulátora.
Indikačný prvok na akumulátore: Počas nabljacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, ked' všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú.
Upozornenie: Rýchlonabíjanie je možné len vtedy, keď leži teplota akumulátora v prípustnom rozsahu nabíjacích teplôt, pozri odsek Technické údaje.
Trvalé svietenie zelenej indikácie nabíjania akumulátora signalizuje, že akumulátor je úplne nabitý.
Okrem toho sa ozve na dobu cca 2 sekundy zvukový signál, ktorý akusticky signalizuje úplné nabitie akumulátora.
Bez zasunutého akumulátora signalizuje trvalé svietenie indikácie nabíjania akumulátora, že zástrčka nabíjačky je zasunutá do sietovej zásuvky a nabíjačka je pripravená na prevádzku.
Teplota akumulátora pod 0°C alebo nad 45°C
Trvalé svietenie červenej indikácie nabíjania akumulátora signalizuje, že teplota akumulátora sa nachádza mimo prípustného rozsahu tep-
lôt, pozri odsek „Technické údaje“. Len čo sa dostane teplota do prípustného rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie.
Ak sa akumulátor nachádza mimo dovoleného rozsahu teploty, zasvieti pri vložení akumulátora do nabíjačky červená dióda LED akumulátora.
Ak sa vyskytne iná porucha nabíjacieho procesu, bude táto signalizovaná blikaním červenej indikácie LED.
Proces nabíjania sa nemôže spustit a nabíjanie akumulátora nie je možné (pozri odsek „Hľadanie porúch“).
Pokyny pre nabíjanie
Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievať. To je však neškodné a nie je to prejavom technickej poruchy nabíjačky.
Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymeníť za nový.
Dodržiavajte pokyny na likvidáciu.
Chladenie akumulátora (Active Air Cooling)
Ovládanie ventilátora, ktoré je integrované do nabíjačky, kontroluje teplotu vloženého akumulátora. Ak je táto teplota vyššia ako 30 °C, akumulátor sa pomocou ventilátora ochladí na optimálnu nabíjaciu teplotu. Zapnutý ventilátor vytvára zvuk charakteristický pre chladenie ventilátorom.
Ak ventilátor v činnosti, je teplota akumulátora v optimálnom rozsahu teplôt pri nabíjaní, alebo ak je ventilátor poškodený. V takomto prípade sa doba nabíjania akumulátora predlíži.
Pokyny na používanie
Indikácia stavu nabitia akumulátora
Akumulátor je vybavený indikáciou stavu nabitia, ktorá indikuje stav nabitia akumulátora. Indikácia stavu nabitia akumulátora sa skladá z 3 zelených diód LED.
164 | Slovenčina
Stlačte tlačidlo pre indikáciu stavu nabitia akumulátora, aby ste indikáciu indikáciu stavu nabitia akumulátora aktivovalí. Po cca 5 sekundách indikácia stavu nabitia akumulátora automaticky zhasne.
Stav nabitia akumulátora sa dá skontrolovať aj vtedy, ked’je akumulátor vybratý.
Indikácia LED Kapacita akumulátora
| Trvalé svetlo 3 zelené diódy LED | ≥ 2/3 |
| Trvalé svetlo 2 zelené diódy LED | ≥ 1/3 |
| Trvalé svetlo 1 zelená dióda LED | ≤ 1/3 |
| Blikajúce svetlo 1 zelená dióda LED | Rezerva |
Ak po stlačení tlačidla nesvieti žiadna dióda LED, akumulátor je poškodený a treba ho vymenit.
Z bezpečnostných dôvodov sa dá uskutočnit kontrola stavu nabitia akumulátora len vtedy, ked záhradnícke náradie nebeží.
Počas nabíjacieho procesu sa tri zelené diódy LED akumulá-tora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opăť zhasnú.
Indikácia akumulátora pre monitorovanie teploty
Červená dióda LED indikácie kontroly teploty signalizuje, že akumulátor alebo elektronika záhradníckého náradia (pri vloženom akumulátore) sa nenachádza v optimálnom rozsahu teploty. V takomto prípade záhradnícke náradie nepracuje, alebo nepracuje na plný výkon.
Monitorovanie teploty akumulátora
Pri stlačení tlačidla alebo vypínača (pri vloženom akumulátora) bliká červená dióda LED: Akumulátor je mimo prípustného rozsahu prevádzkovej teploty.
Pri teplote nad 70 °C sa akumulátor vypne dovtedy, kým sa teplota dostane do optimálneho rozsahu.
Kontrola teploty elektroniky záhradníckeho náradia
Červená dióda LED svieti po stlačení vypínača trvalo: Teplota elektroniky náradia je nižšia ako 5 °C alebo vyššia ako 75 °C.
Pri teplote nad 90 °C sa elektronika záhradníckého náradia vypne dovtedy, kým sa opat dosiahne teplota v rámci prípustného prevádzkového rozsahu teploty.
Rezací výkon (doba použitia akumulátora)
Rezací výkon (doba použitia akumulátora) závisí od vlastnos-tí trávnika, napr. od hustoty trávy, jej vlhkosti, od dlžky trávy a nastavenej pracovnej výšky nožov.
Časté zapínanie a vypínanie záhradníckého náradia počas kosenia takisto znižuje rezací výkon (skracuje dobu použitia akumulátora).
Na dosiahnutie optimálneho rezacieho výkonu (doby použitia akumulátora) odporúčame kosit častejšie, zväčšit pracovnú výšku nožov a pri práci postupovať primeraným tempom.
Príklad uvedený v d'alšom texte ukazuje súvislosti medzi nastavenou pracovnou výškou nožov a rezacím výkonom na jedno nabitie akumulátora.
Podmienky na kosenie
Vel'mi riedka, suchá tráva
| Rezací výkon | |
| Akumulátor s kapacitou 2,0 Ah | do 250 m^2 |
| Akumulátor s kapacitou 4,0 Ah | do 500 m^2 |
| Akumulátor s kapacitou 6,0 Ah | do 750 m^2 |
Aby ste zvýšili dobu použitia kosačky, môžete si v autorizovanom servisnom stredisku pre záhradné náradie Bosch zakúpiť d'alší akumulátor.
Hl'adanie porúch
Symptóm Možná príčina Odstránenie príčiny
| Motor sa nerozbehne Vnútorná kabeláž záhradníckého náradia je porušená | Obrátte sa na autorizované servisné stredisko Bosch |
| Akumulátor je vybitý Dobite akumulátor | |
| Akumulátor je príliš studený/horúci Akumulátor zahrejte/nechajte vychladnút | |
| Tráva je príliš vysoká Maximálna prípustná výška trávy je 30 cm pri naj-vyššom nastavení pracovnej výšky nožov | |
Symptóm Možná príčina Odstránenie príčiny
| Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiupracovní výšku nožov | ||
| Odpojovač elektrického obvodu nebol vloženýsprávne/nebol vložený úplne | Vložte správne | |
| Záhradnícke náradiebeží prerušovane | Vnútorná kabeláž záhradníckeho náradia je porušená | Obrátte sa na autorizované servisné strediskoBosch |
| Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiupracovní výšku nožov | ||
| Záhradné náradiezanecháva nepravidel-ne pokosený trávnika/alebomotor pracuje ťažkor | Výška rezu je príliš nízka Nastavte väčšiu výšku rezu | |
| Nôž je tupý | Vymeňte nôž (pozri obrázok J) | |
| Náradie môže byť upchaté (zablokované) Náradie vypnite a uvoľnite odpojovač elektrické-ho obvoduSkontrolujte dolnú stranu náradia a v prípade po-treby ju uvoľnite - vyčistite (pracujte pritom vždy s pracovnými rukavicami) | ||
| Nôž je namontovaný nesprávne Premontujte nôž do správnej polohy | ||
| Po zapnutí záhradníc-keho náradia sa nôž ne-otáča | Nôž je zablokovaný trávou Náradie vypnite a uvoľnite odpojovač elektrické-ho obvoduUvoľnite blokovanie (pracujte pritom vždy spracovnými rukavicami) | |
| Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (27 Nm) | ||
| Silné vibrácie/hluk Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (27 Nm) | ||
| Nôž je poškodený | Vymeňte nôž (pozri obrázok J) | |
Symptómy Možná príčina Odstránenie príčiny
| Červená indikácia nabíjania akumulátora bliká Nabíjanie nie je možné | Akumulátor nie je vložený (správne) Nasad’te akumulátor správne do nabíjačky | |
| Kontakty akumulátora sú znečistené Očistite kontakty akumulátora; napríklad viac-násobným zasunutím a vysunutím akumulátora, prípadne akumulátor vymeňte za nový | ||
| Akumulátor je poškodený Akumulátor vymeňte za nový | ||
| Indikácia nabíjania akumulátora na nabíjačke nesvieti | Zástrčka nabíjačky nie je (nie je správne) zasunu-tá do zásuvky | Zástrčku sieťovej šnúry zasuňte do zásuvky (úpl-ne) |
| Zásuvka, sieľová šnúra alebo nabíjačka je po-škodená | Skontrolujte sieľové napätie, nabíjačku dajte prípadne preskúšať v autorizovanej servisnej opravovni ručného elektrického náradia Bosch | |
Údržba a servis
Ošetrovanie akumulátora
Pozor! Pred každou údržbou a pred každým čistením náradie vypnite, uvol'nite odpojovač elektrického obvodu a demontujte z náradia akumulátor a takisto zberací kôš na trávu.
Ked's niečím manipulujete, alebo ked' niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice.
Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte nasledujúce pokyny a opatrenia:
- Chráňte akumulátor pred vlhkostou a vodou.
- Skladujte toto záhradné náradie pri rozsahu teploty od -20 °C do 50 °C. Nenechávajte napríklad ležat záhradné náradie v lete v motorovom vozidle.
- Akumulátor skladujte osobitne a nie v náradí.
- Ak svieti na záhradnícke náradie priame slnečné svetlo, nenechávajte akumulátor v náradí.
- Optimálna teplota na skladovanie akumulátora je 5 °C.
– Príležitostne prečistite vetracie štrbiny akumulátora jemným, čistým a suchým štetcom.
Výrazne skrátená prevádzková doba akumulátora po jeho dobití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.
Zákaznícka služba a poradenstvo ohľadom použitia
V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používatel' náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba pamätať na osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Dodržiavajte, prosím, aj prípadné dálšie národné predpisy.
Likvidácia
Záhradnícke náradie, akumulátory, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Neodhadzujte opotrebované záhradnícke náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Podl'a Európskej smernice 2012/19/EÚ sa musia nepoužiteľné ručné elektrické a elektronické prístroje (elektrospotrebiče) a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
Lítiovo-iónové akumulátory:
Dodržte láskavo pokyny uvedené v odseku Transport.
