LIETOŠANAS INSTRUKCIJA UniversalRotak 36560 BOSCH

Aku tööea pikendamiseks saab Boschi aiatööriistade müügiesindustest soetada soovi korral lisaaku. Veaotsing Tundemärk Võimalik põhjus Abi Mootor ei lähe käima Seadme sisekaablid ei ole töökorras Pöörduge Boschi müügiesindusse Aku on tühi Laadige akut Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda Muru on liiga kõrge Muru lubatud maksimaalpikkus on 30 cm, kui niiduk on reguleeritud maksimaalsele lõikekõrgusele Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekõrgusele Kaitselüliti ei ole õigesti/täielikult paigaldatud Paigaldage õigesti Seade töötab katkendlikult Seadme siseühendused ei ole korras Pöörduge Boschi müügiesindusse Mootori kaitsesidur rakendunud Laske mootoril jahtuda ja reguleerige niiduk maksimaalsele lõikekõrgusele Niiduk niidab ebaühtlase pikkusega Liiga madal lõikekõrgus Reguleerige niiduk maksimaalsele lõikekõrgusele Lõiketera on nüri Vahetage lõiketera (vt joonist J) Võimalik tõrge või takistus Lülitage tööriist välja ja katkestage elektritoide 1 609 92A 5BP | (14.10.2019) Bosch Power ToolsEesti | 283 Tundemärk Võimalik põhjus Abi ja/või mootoril pole jõudu Kontrollige niiduki allosa, vajaduse tehke niiduki alune puhtaks (kandke alati töökindaid) Lõiketera on paigaldatud valet pidi Monteerige lõiketera õiget pidi Seade on sisse lülitatud, aga lõiketera ei pöörle Murupraht takistab lõiketera tööd Lülitage tööriist välja ja katkestage elektritoide Eemaldage ummistus (kandke alati töökindaid) Lõiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27Nm) Tugev vibratsioon/ müra Lõiketera mutter/kruvi on lahti Keerake lõiketera mutter/kruvi kinni (27Nm) Lõiketera on kahjustatud Vahetage lõiketera (vt joonist J) Aku ja laadija Tunnusmärgid Võimalik põhjus Abi Laadijal põleb aku laadimisoleku punane tuli Laadimine ei ole võimalik Aku ei ole õigesti paigaldatud Pange aku õigesti laadijasse Akuklemmid on määrdunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uuesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja Aku on kahjustunud Vahetage aku välja Aku laadimisoleku näidud ei põle Võrgupistik ei ole (õigesti) pistikupessa ühendatud Ühendage pistik (õigesti) pistikupessa Pistikupesa, toitejuhe või akulaadija on kahjustunud Kontrollige võrgupinget, vajadusel toimetage akulaadija Boschi elektritööriistade volitatud hooldustöökotta Hooldus ja teenindus Akuhooldus u Tähelepanu! Lülitage enne puhastus- ja hooldustööde tegemist aiatööriist välja, vajutage elektritoite katkestuslüliti sisse, eemaldage aku ja murukogur. u Kandke alati aiakindaid, kui töötate niiduki teravate lõiketerade alas. Aku tööea tagamiseks pidage kinni järgmistest juhistest: – Kaitske akut niiskuse ja vee eest. – Hoiustage aiatööriista ja akut temperatuurivahemikus – 20°C kuni 50 °C. Ärge jätke akut nt suvel kuuma autosse. – Hoiustage akut eraldiseisvalt, mitte tööriista sees. – Ärge jätke akut otsese päikesekiirguse korral aiatööriista sisse. – Aku sobivaim hoiustamistemperatuur on 5 °C. – Puhastage aku õhutusavasid pehme, puhta ja kuiva pintsliga. Kui pärast laadimist on aku kasutusaeg tunduvalt lühem, on aku kasutusaeg lõppenud ja aku tuleb välja vahetada. Klienditeenindus ja kasutusalane nõustamine www.bosch-garden.com Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Teisaldamine Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute poolt teostatava veo puhul (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Veetava toote ettevalmistamisel tuleb kaasata ohtlike ainete veo asjatundja. Akude veol peab akude korpus olema vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Järgige ka võimalikke täiendavaid riigisiseseid eeskirju. Kasutuskõlbmatuks muutunud seadmete käitlus Aiatööriistad, akud, tarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge visake aiatööriistu ja akusid/patareisid olmeprügisse! Bosch Power Tools 1 609 92A 5BP | (14.10.2019)284 | Latviešu Üksnes ELliikmesriikidele: Elektri- ja elektroonikaseadmete jäätmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/ EÜ kohaselt tuleb defektsed või kasutusressursi ammendanud aiatööriistad ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. Akud/patareid: Li-Ion: Järgige juhiseid, mis on toodud punktis Transport. Latviešu Drošības noteikumi Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai. Uz dārza instrumenta korpusa attēloto simbolu skaidrojums, uzlādes ierīce un akumulators Vispārēja rakstura brīdinājuma zīme. Izlasiet šo lietošanas pamācību. Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajām personām. Brīdinājums! Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas darbojas. Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai kāju pirkstus. Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības, izslēdziet to un atvienojiet strāvas ķēdes pārtraucēju. Ievērojiet piesardzību. Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus. Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū. Sargieties no elektriskā trieciena. Ievērojiet piesardzību. Lietojiet uzlādes ierīci tikai sausās telpās. Bāzes stacija ir apgādāta ar atdalošo transformatoru. Nelietojiet dārza instrumenta tīrīšanai augstspiediena mazgātāju vai dārza šļūteni. Rūpīgi pārbaudiet, vai vietā, kurā tiks lietots dārza instruments, neatrodas 1 609 92A 5BP | (14.10.2019) Bosch Power ToolsLatviešu | 285 savvaļas dzīvnieki vai mājdzīvnieki. Darbojoties instrumentam, savvaļas dzīvnieki vai mājdzīvnieki var tikt savainoti. Uzmanīgi pārlūkojiet vietu, kurā tiks lietots instruments, un novāciet tajā atrodošos akmeņus, nūjas, stieples, kaulus un citus svešķermeņus. Lietojot instrumentu, sekojiet, lai tas nenodarītu kaitējumu savvaļas dzīvniekiem un mājdzīvniekiem, kā ari, lai tas nesadurtos ar īsiem koku celmiem, kas slēpjas garajā zālē. Lietošana u Neļaujiet lietot dārza instrumentu bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem. u Nekādā gadījumā neļaujiet lietot dārza instrumentu bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. u Nodrošiniet bērniem pienācīgu uzraudzību, sekojiet, lai viņi nesāktu rotaļāties ar dārza instrumentu. u Nekad nelietojiet dārza instrumentu, ja darba vietas tiešā tuvumā atrodas citas personas (īpaši bērni) vai mājdzīvnieki. u Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. u Lietojot dārza instrumentu, nenēsājiet vaļējus gumijas apavus vai sandales. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. u Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. u Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā. u Veiciet appļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. u Nestrādājiet ar zāliena pļāvēju sliktos laika apstākļos un jo īpaši negaisa laikā. u Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. u Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. u Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, Bosch Power Tools 1 609 92A 5BP | (14.10.2019)286 | Latviešu piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. u Lai pasargātu sevi, ieteicams nēsāt ierīces dzirdes aizsardzībai. u Nelietojiet dārza instrumentu, ja jūtaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaidā. u Darbs nogāzēs var būt bīstams: − Neappļaujiet stipri stāvas nogāzes. − Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. − Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi, bet ne augšup vai lejup pa to. − Ievērojiet īpašu piesardzību, mainot appļaušanas virzienu slīpā vietā. u Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. u Zāliena appļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. u Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. u Nesasveriet dārza instrumentu, uzsākot darbu vai iedarbinot motoru. u Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām. u Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. u Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. u Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. u Uzglabāšanas laikā nodrošiniet, vai dārza imstruments balstītos pret zemi ar visiem 4 riteņiem. u Celiet dārza imstrumentu vienīgi aiz pārnešanas roktura. Rīkojieties ar pārnešanas rokturi piesardzīgi. u Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā. Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim. Lapu savākšana Lapu savākšanas asmens ir veidots tā, ka tas spēj attīrīt zālienu no rudenī kritušām koku lapām. Lai šī funkcija spētu nodrošināt optimālus rezultātus, ievērojiet sekojošo: – savāciet lapas tikai tad, ja ir iestatīts maksimālais appļaušanas augstums, – savāciet lapas tikai no sava zāliena, – pirms lapu savākšanas aplūkojiet darba vietu un pārliecinieties, ka tās tuvumā neatrodas cilvēki, mājdzīvnieki, stikla objekti un automašīnas. 1 609 92A 5BP | (14.10.2019) Bosch Power ToolsLatviešu | 287 Atvienojiet strāvas ķēdes pārtraucēju: – vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, – atbrīvojot iestrēgušās daļas, – veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, – pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, – ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda). Apkalpošana u Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. u Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai ir stingri pieskrūvēti visi tā uzgriežņi un skrūves. u Regulāri pārbaudiet zāles savācējtvertnes nodilumu un nolietošanās pakāpi. u Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. u Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni. u Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. u Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāles paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku. Drošības noteikumi un ieteikumi par optimālu apiešanos ar akumulatoru u Pirms akumulatora ievietošanas pārliecinieties, ka dārza instruments ir izslēgts un no tā ir atvienots tā strāvas ķēdes pārtraucējs. Mēģinājums ievietot akumulatoru ieslēgtā dārza instrumentā var beigties ar nelaimes gadījumu. u Lietojiet tikai šim dārza instrumentam paredzētos akumulatorus, kas izgatavoti firmā Bosch. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos. u Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Pretējā gadījumā var notikt sprādziens. u Ja akumulators netiek lietots, sargājiet to no papīra skavām, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas varētu radīt īsslēgumu starp akumulatora kontaktiem. Īsslēgums starp akumulatora izvadiem var radīt apdegumus vai izraisīt aizdegšanos. u Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Izvēdiniet telpu un smagākos gadījumos meklējiet ārsta palīdzību. Tvaiki var izraisīt elpošanas ceļu kairinājumu. u Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm. u Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. u Nepieļaujiet īsslēguma veidošanos izsaukt starp akumulatora kontaktiem. Tas var izsaukt sprādzienu. u Sargājiet akumulatoru no mitruma un ūdens. Bosch Power Tools 1 609 92A 5BP | (14.10.2019)288 | Latviešu u Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no –20°C līdz 50°C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. u Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Drošības noteikumi uzlādes ierīcēm Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai. Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos un/vai smagu savainojumu. Pēc izlasīšanas uzglabājiet drošības noteikumus un lietošanas norādījumus turpmākai izmantošanai. Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to. u Nekad neļaujiet lietot uzlādes ierīci bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. u Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotaļātos ar uzlādes ierīci. u Uzlādējiet vienīgi litija-jonu akumulatorus ar ietilpību 2,0Ah (sākot ar 10 akumulatora elementiem). Akumulatora spriegumam jāatbilst uzlādes ierīces nodrošinātajam akumulatora uzlādes spriegumam. Nemēģiniet uzlādēt atkārtoti neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena briesmas. Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu. u Uzturiet uzlādes ierīci tīru. Netīrumi var radīt elektriskā trieciena saņemšanas briesmas. u Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktspraudni. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēts speciālists, nomaiņai izmantojot oriģinālās rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdakšu, pieaug elektriskā trieciena saņemšanas risks. u Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša materiāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstākļos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas. u Nenosedziet uzlādes ierīces ventilācijas atveres. Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt pareizi funkcionēt. u Lai paaugstinātu elektrisko drošību, ieteicams lietot noplūdes strāvas aizsargreleju ar maksimālo nostrādāšanas strāvu 30 mA. Pirms lietošanas vienmēr pārbaudiet noplūdes strāvas aizsargreleju. Simboli Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu. Simbols Nozīme Kustības virziens Reakcijas virziens Nēsājiet aizsargcimdus Svars Ieslēgšana Izslēgšana Atļauta darbība Aizliegta darbība CLICK! Sadzirdams troksnis Piederumi/rezerves daļas 1 609 92A 5BP | (14.10.2019) Bosch Power ToolsLatviešu | 289 Pielietojums Šis dārza instruments ir paredzēts piemājas zāliena appļaušanai. Šis dārza instruments nav paredzēts dzīvžogu apgriešanai, trimēšanai, smalcināšanai u.c. līdzīgiem darbiem. Šis dārza instruments ir paredzēts zāliena appļaušanai līdz zemes līmenim. Tehniskie dati Zāliena pļāvējs Universal Rotak 36-550 Universal Rotak 36-555 Universal Rotak 36-560 Universal Rotak 36-590 Universal Rotak 36-670 Izstrādājuma numurs 3600HB9505 3600HB9573 3600HB9508 3600HB9506 3600HB9574 3600HB9509 3600HB9507 Nominālais spriegums V 36 36 36 36 36 Asmens korpusa platums cm 38 38 38 38 38 Appļaušanas augstums mm 25 – 70 25 – 70 25 – 70 25 – 70 25 – 70 Zāles savācējtvertnes ietilpība l 40 40 40 40 40 Svars atbilstoši EPTA‑Procedure 01:2014 kg 15,0 15,0 14,0 15,0 15,0 Sērijas numurs skatīt dārza instrumenta marķējuma plāksnīti Pieļaujamā apkārtējā gaisa temperatūra – uzlādes laikā °C 0 … +45 0 … +45 0 … +45 0 … +45 0 … +45 – darbības laikā °C +5 … +50 +5 … +50 +5 … +50 +5 … +50 +5 … +50 – uzglabāšanas laikā °C -20 … +50 -20 … +50 -20 … +50 -20 … +50 -20 … +50 Akumulators litija-jonu litija-jonu litija-jonu litija-jonu litija-jonu Nominālais spriegums V 36 36 36 36 36 Izstrādājuma numurs/ietilpība – 2 607 336 913/ 1 607 A35 02V Ah − − 2 x 2,0 − − – 2 607 336 915/

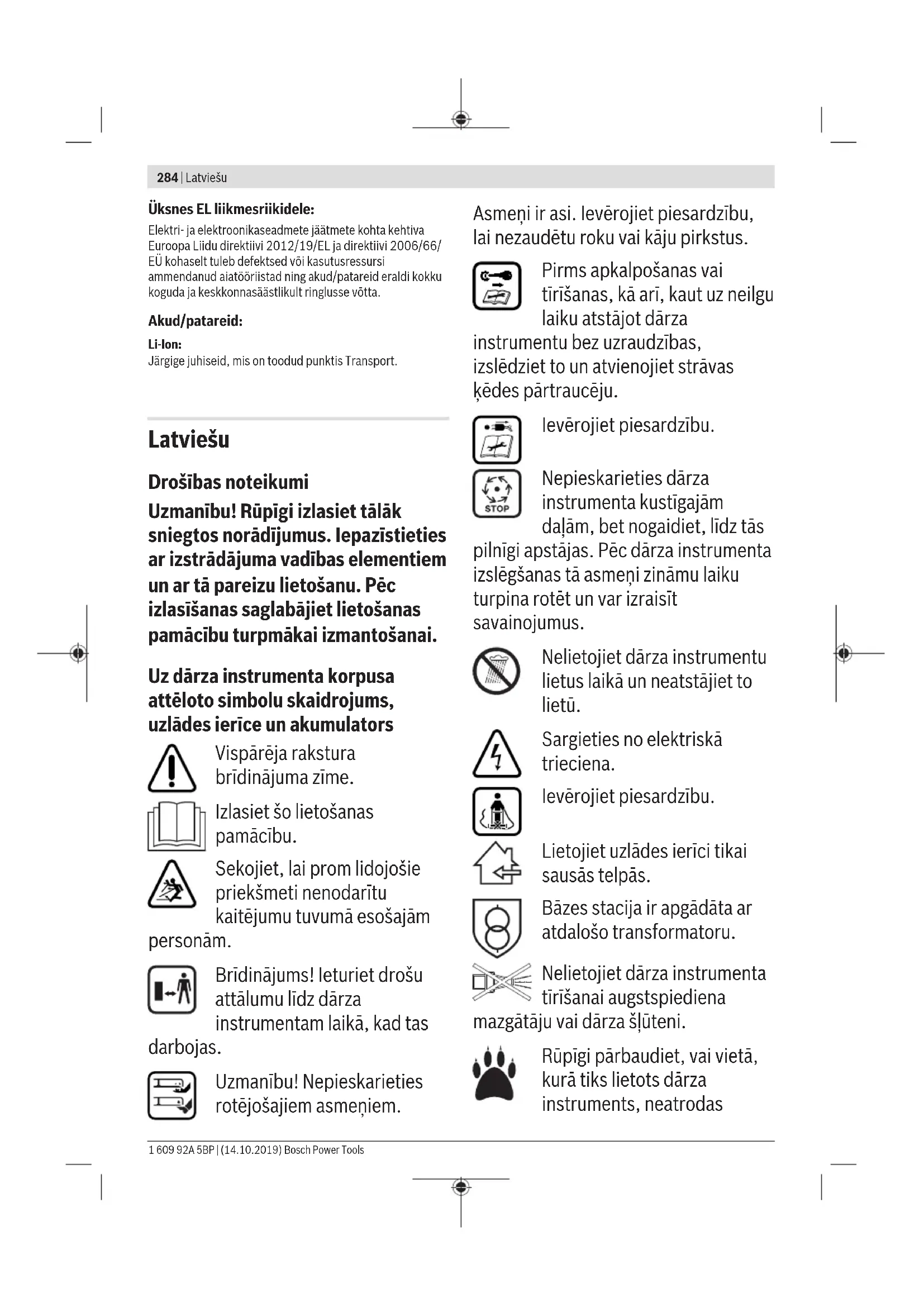

20 20 − 20 − – 1 607 A35 058 − − − − 20 Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000m virs jūras līmeņa. Uzlādes ierīce AL 3620 CV AL 36V-20 Izstrādājuma numurs EU 2 607 225 657 2 607 226 273 UK 2 607 225 659 2 607 226 275 AU 2 607 225 661 2 607 226 277 KO 2 607 225 667 2 607 226 279 Uzlādes strāva A 2,0 2,0 Uzlādes laiks (tukšam akumulatoram) – akumulatoram ar ietilpību 2,0Ah min. 65 65 – akumulatoram ar ietilpību 4,0Ah min. 125 125 Bosch Power Tools 1 609 92A 5BP | (14.10.2019)290 | Latviešu Uzlādes ierīce AL 3620 CV AL 36V-20 – akumulatoram ar ietilpību 6,0Ah min. 185 185 Svars atbilstoši EPTA‑Procedure 01:2014 kg 0,55 0,55 Elektroaizsardzības klase / II / II Informācija par troksni un vibrāciju Universal Rotak 36-550 Universal Rotak 36-555 Universal Rotak 36-560 Universal Rotak 36-590 Universal Rotak 36-670 3600HB9505 3600HB9573 3600HB9508 3600HB9506 3600HB9574 3600HB9509 3600HB9507 Izstrādājuma radītā trokšņa vērtība ir noteikta atbilstoši standartam EN60335-2-77 Instrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas: – skaņas spiediena līmenis dB(A)

– skaņas jaudas līmenis dB(A)

= 2,0 = 2,0 = 2,0 = 2,0 = 2,0 Instrumenta radīto svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN60335-2-77 – Vibrācijas paātrinājuma vērtība a

< 2,5 < 2,5 < 2,5 < 2,5 < 2,5 – Mērījumu izkliede

=1,5 =1,5 =1,5 =1,5 =1,5 Montāža un lietošana Darbība un tās mērķis Attēls Lappus

A 325 Lokveida roktura montāža Darba augstuma iestatīšana B 326 Zāles savācējtvertnes iestiprināšana un noņemšana C 327 Appļaušanas augstuma iestatīšana D 327 Akumulatora ievietošana E 328 Lietošana - Strāvas ķēdes pārtraucēja ievietošana - Ieslēgšana - Appļaušana - Izslēgšana - Strāvas ķēdes pārtraucēja izņemšana F 329 Akumulatora izņemšana G 330 Norādījumi appļaušanai H 330 Zāles savācējtvertnes piepildīšanās indikators: tukšs/pilns I 331 Asmens apkalpošana/Asmens nomaiņa J 331 Darbība un tās mērķis Attēls Lappus

Piederumu izvēle K 332

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Uzsākot lietošanu Jūsu drošībai u Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi arī tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies. u Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. u Uzmanību! Ievērojiet piesardzību  nepieskarieties rotējošajam griezējasmenim. Akumulatora uzlādes ierīce Akumulators ir apgādāts ar temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras vērtību diapazonā no 0 °C līdz 35 °C. Tas ļauj panākt lielu akumulatora kalpošanas laiku. 1 609 92A 5BP | (14.10.2019) Bosch Power ToolsLatviešu | 291 Norāde. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā. Pateicoties elektroniskajai elementu aizsardzībai „Electronic Cell Protection (ECP)“, litija-jonu akumulatori tiek aizsargāti pret dziļo izlādi. Ja akumulators ir izlādēts, aizsardzības ierīce izslēdz dārza instrumentu. Šādā gadījumā dārza instruments vairs nedarbojas. Ja instruments ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sabojāt akumulatoru. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem akumulatoriem. Akumulatora ievietošana un izņemšana Norāde. Izmantojot nepiemērotus akumulatorus, instruments var nepareizi funkcionēt vai pat tikt bojāts. Ievietojiet uzlādētu akumulatoru. Pārliecinieties, ka akumulators ir pilnībā ievietots. Lai izņemtu akumulatoru no instrumenta, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru. Uzlādes gaita Akumulatora uzlāde sākas, līdzko uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes ierīcē . Inteliģentā uzlādes procesa gaitā tiek automātiski atpazīta akumulatora uzlādes pakāpe un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva. Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī. Indikācijas elementu nozīme uz uzlādes ierīces (AL 3620 CV/AL 3640 CV/AL 36V-20) Paātrinātā uzlāde Zaļā uzlādes indikatora mirgošana norāda, ka notiek akumulatora paātrināta uzlāde. Indikācijas elementi uz akumulatora. Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest. Norāde. Atrā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamo uzlādes temperatūras vērtību diapazonā, kas norādīts sadaļā „Tehniskie dati“. Uzlādējiet akumulatoru Zaļā uzlādes indikatora pastāvīga degšana signalizē, ka akumulators ir pilnīgi uzlādēts. Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe. Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu. Ja akumulators neatrodas uzlādes ierīcē, uzlādes indikatora pastāvīga degšana signalizē, ka uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un uzlādes ierīce ir gatava darbam. Akumulatora temperatūra ir zemāka par 0C vai augstāka par 45°C Sarkanā uzlādes indikatora pastāvīga degšana signalizē, ka akumulatora temperatūra ir ārpus pieļaujamo uzlādes temperatūras vērtību diapazona, kas norādīts sadaļā „Tehniskie dati“, un tāpēc uzlāde nevar notikt. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās uzlādes režīmā. Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tā sarkanā LED diode. Akumulatora uzlāde nenotiek Ja akumulatora uzlādes gaitā rodas kāda cita kļūme, mirgo sarkanais LED indikators. Šādā gadījumā uzlādes process nevar sākties, un akumulatora uzlāde nenotiek (skatīt sadaļu „Kļūmju uzmeklēšana”). Ieteikumi akumulatora uzlādei Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku kļūmi uzlādes ierīcē. Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Akumulatora dzesēšana (Active Air Cooling) Uzlādes ierīcē iebūvētais ventilatora vadības mezgls kontrolē ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30 °C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ieslēgtais ventilators rada raksturīgu gaisa plūsmas troksni. Ja ventilators nedarbojas, tas nozīmē, ka akumulatora temperatūra atrodas optimālo uzlādes temperatūras vērtību robežās vai arī ventilators ir bojāts. Šādā gadījumā pieaug akumulatora uzlādes laiks. Norādījumi darbam Akumulatora uzlādes pakāpes indikators Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas parāda tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas LED diodes. Lai aktivizētu uzlādes pakāpes indikatoru, nospiediet uzlādes pakāpes indikatora taustiņu. Pēc aptuveni Bosch Power Tools 1 609 92A 5BP | (14.10.2019)292 | Latviešu 5sekundēm uzlādes pakāpes indikators automātiski izdziest. Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots. LED indikatori Akumulatora uzlādes pakāpe Pastāvīgi deg 3 zaļas LED diodes ≥ 2/3 Pastāvīgi deg 2 zaļas LED diodes ≥ 1/3 Pastāvīgi deg 1 zaļas LED diodes ≤ 1/3 Mirgo 1 zaļa LED diode Rezerve Ja pēc instrumenta ieslēgšanas neiedegas neviena LED diode, akumulators ir bojāts un to nepieciešams nomainīt. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad dārza instruments nedarbojas. Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest. Akumulatora temperatūras kontroles indikators Temperatūras kontroles indikatora sarkanā LED diode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezgla (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību diapazona robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu. Akumulatora temperatūras kontrole Nospiežot taustiņu vai ieslēdzēju, sarkanā LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām. Ja akumulatora temperatūra pieaug virs 70°C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās. Dārza instrumenta elektroniskā mezgla temperatūras kontrole Nospiežot ieslēdzēju, sarkanā LED diode deg pastāvīgi. Tas nozīmē, ka dārza instrumenta elektroniskā bloka temperatūra ir zemāka par 5°C vai augstāka par 75 °C. Ja akumulatora temperatūra pieaug virs 90°C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās. Instrumenta veiktspēja (akumulatoradarbībaslaiks) Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no appļaujamo zālaugu īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no appļaušanas augstuma. Appļaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks). Lai nodrošinātu optimālu dārza instrumenta veiktspēju (akumulatora darbības laiku), ieteicams appļaušanu veikt biežāk, samazināt appļaušanas augstumu un appļaušanas laikā pārvietoties normālā gaitā. Tālāk sniegtajā piemērā ir parādīta sakarība starp appļaušanas augstumu un dārza instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru. Appļaušanas apstākļi 6cm 4cm Ļoti plāna, sausa zāle Veiktspēja akumulatoram ar ietilpību 2,0Ah līdz 250 m

akumulatoram ar ietilpību 4,0Ah līdz 500 m

akumulatoram ar ietilpību 6,0Ah līdz 750 m

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Zāliena pļāvējs Izstrādājuma numurs
