КОРИСНИЧКИ ПРИРАЧНИК Rotak 40 M BOSCH

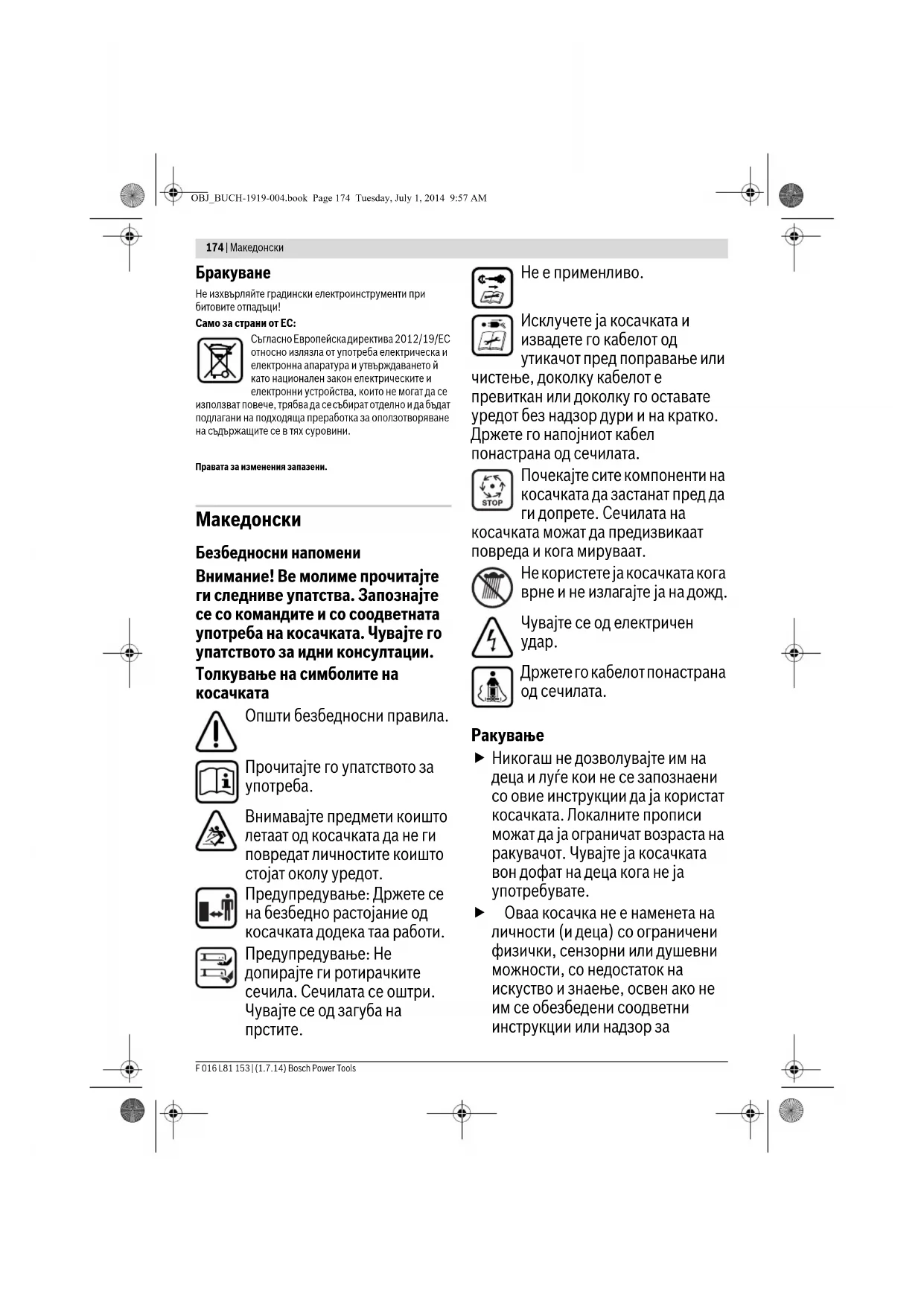

Безбедносни напомени Внимание! Ве молиме прочитајте ги следниве упатства. Запознајте се со командите и со соодветната употреба на косачката. Чувајте го упатството за идни консултации. Толкување на симболите на

Општи безбедносни правила. Прочитајте го упатството за

Внимавајте предмети коишто летаат од косачката да не ги повредат личностите коишто стојат околу уредот. Предупредување: Држете се на безбедно растојание од косачката додека таа работи. Предупредување: Не допирајте ги ротирачките сечила. Сечилата се оштри. Чувајте се од загуба на

Не е применливо. Исклучете ја косачката и извадете го кабелот од утикачот пред поправање или чистење, доколку кабелот е превиткан или доколку го оставате уредот без надзор дури и на кратко. Држете го напојниот кабел понастрана од сечилата. Почекајте сите компоненти на косачката да застанат пред да ги допрете. Сечилата на косачката можат да предизвикаат повреда и кога мируваат. Не користете ја косачката кога врне и не излагајте ја на дожд. Чувајте се од електричен

Држете го кабелот понастрана од сечилата.

Никогаш не дозволувајте им на деца и луѓе кои не се запознаени со овие инструкции да ја користат косачката. Локалните прописи можат да ја ограничат возраста на ракувачот. Чувајте ја косачката вон дофат на деца кога не ја употребувате. Оваа косачка не е наменета на личности (и деца) со ограничени физички, сензорни или душевни можности, со недостаток на искуство и знаење, освен ако не им се обезбедени соодветни инструкции или надзор за OBJ_BUCH-1919-004.book Page 174 Tuesday, July 1, 2014 9:57 AMМакедонски | 175 Bosch Power Tools F 016 L81 153 | (1.7.14) употреба на косачката од страна на личност одговорна за нивната безбедност. Внимавајте децата да не си играат со косачката. Не косете кога во близина има животни, луѓе, а особено деца. Ракувачот е одговорен за штетата нанесена на други луѓе или имот. Не користете ја косачката боси или со отворени сандали. Носете крути обувки и долги пантолони. Детално прегледајте го теренот каде што ќе ја користите косачката и отстранете ги сите камења, стапови, жици, коски и други

Секогаш пред употреба проверете да не се оштетени или истрошени сечилата, носачите на сечилата или склопката за сечење. Заменете ги истрошените или оштетените сечила и носачи за да ја одржите рамнотежата на

Косете само по дневна светлина или под добро осветлување. Избегнувајте косење при лоши временски услови, на пример кога постои ризик од грмотевици. По можност, не употребувајте ја косачката на влажна трева. Одете полека, не трчајте. Не користете ја косачката со оштетени штитници или браници, или без заштитна опрема, на пример соодветен штит или контејнер за трева. Носете заштита за слухот. Употребата на косачката на коси површини може да биде опасно. – Не косете на премногу стрмни

– На коси површини или на влажна трева обезбедете стабилен и сигурен чекор. – На коси површини секогаш косете лево-десно, а никогаш

– Бидете особено внимателни кога ја менувате насоката на

Бидете многу внимателни кога одите наназад или ја влечете

Не косете влечејќи ја косачката

Стопирајте ги сечилата кога треба да ја пренесете машината, преку површини коишто не се трева и кога ја носите машината до и од местото на косењето. Не навалувајте ја косачката при палење или стартување на моторот, освен ако тоа не е неопходно за косење на висока трева. Во тој случај, не навалувајте ја повеќе отколку што е апсолутно неоходно, и тоа оној дел којшто е најдалеку од ракувачот. Двете раце треба да Ви бидат на рачката пред да ја спуштите косачката. Моторот исклучувајте го стоејќи со стапалата подалеку од ротирачките сечила. Не доближувајте ги рацете и стапалата до ротирачките делови. Кога косите, стоите што е можно подалеку од косачката. OBJ_BUCH-1919-004.book Page 175 Tuesday, July 1, 2014 9:57 AM176 | Македонски F 016 L81 153 | (1.7.14) Bosch Power Tools Не носете ја косачката и не влечете ја додака моторот работи. Не вршете никакви преправки на косачката. Неовластените модификации можат да доведат до нарушување на безбедноста на косачката, или да ја зголемат бучавата или вибрациите. Периодично проверувајте го напојниот кабел и продолжниот кабел којшто го користите. Не поврзувајте ја косалката на напојна мрежа со оштетени кабли. Доколку кабелот е оштетен, не допирајте го додека е приклучен на струја. На оштетениот кабел може да се дојде во допир со голи проводници. Чувајте се од струјни

Собирање лисја Сечилото за собирање лисја е така проектирано, за со него да можат да се собираат есенски суви лисја. За да се постигне максимален ефект на оваа функција, направете го

– висината на косачката подесете ја на најмалку 70 mm за собирање

–собирајте лисја само на тревник – пред да почнете со собирање на лисјата, прегледајте на теренот да нема луѓе, животни, предмети од стакло и автомобили Извлечете го кабелот од утикачот: – секогаш кога ја оставате косачката без надзор, – пред отстранување на блокада, – пред прегледување, чистење и поправка на машината, – веднаш по удирање во тврд предмет. Веднаш по оштетување прегледајте ја машината и извршете ги неопходните

Приклучување на струја Волтажата прикажана на натписната плочка мора да биде иста со волтажата на електричната

Советуваме овој уред да биде приклучен на струја преку утикач со заштитен уред за заостаната струја што се активира при промена на јачината на струјата од 30 mA. При замената на напојниот кабел користете само кабли препорачани од производителот на косачката. Бројот на нарачката и видот на кабелот пронајдете ги во упатството за употреба. Ниикогаш не допирајте го утикачот со мокри раце. Не газете ги, не превиткувајте ги и не тегнете ги напојниот или продолжниот кабел, бидејќи на тој начин можат да се оштетат. Заштитете го кабелот од топлина, масло и оштри рабови. Користениот продолжен кабел мора да биде водоотпорен и со соодветен пресек односно дебелина. Врската не смее да се наоѓа во вода. OBJ_BUCH-1919-004.book Page 176 Tuesday, July 1, 2014 9:57 AMМакедонски | 177 Bosch Power Tools F 016 L81 153 | (1.7.14) Секогаш носете заштитни ракавици кога работите со оштри сечила или во нивна близина. Безбедност од електричен удар Внимание! Извадете го напојниот кабел од утикач пред да ја прегледувате или чистете машината. Истото важи и ако кабелот е оштетен, прекинат или сплеткан. По исклучувањето на косачката, сечилата вртат уште неколку

Внимание – не допирајте ги ротирачките сечила. Вашата косачка е двојно изолирана и не и е потребно заземјување. Работен напон е 230 V AC, 50 Hz (за не-ЕУ земји, 220 V, 240 V, во зависност од верзијата). Користете само одобрени продолжни кабли. Повеќе информации околу тоа можете да добиете кај овластениот застапник на Bosch. Користете само продолжни кабли кои се во склад со H05VV-F, H05RN-F или IEC (60227 IEC 53, 60245 IEC 57). Ако имате потреба да користите продолжен кабел, тој мора да ја има една од следниве димензии: – 1,0 mm

: максимална должина 100 m Забелешка: Ако користите продолжен кабел, тој мора да биде заземјен преку напојната мрежа, во склад со важечките прописи. За дополнителни иформации контактирајте лиценциран електричар или најблискиот Bosch

ПРЕДУПРЕДУВАЊЕ: Несоодветните продолжни кабли можат да бидат опасни. Продолжниот кабел, утикачот и спојот со продолжниот кабел мораат да бидат водоотпорни. Споевите на каблите треба да бидат суви и да не лежат во вода. За подобра безбедност користете резидуален уред (РЦД) кој се активира на отстапување од 30 mA. Резидуалниот уред треба да се проверува пред секоја употреба. Предупредување за производите кои не се за Британски пазар предвидени: ВНИМАНИЕ: За Ваша безбедност потребно е уредот да е поврзан со продолжниот кабел преку соодветен утикач. Спојот со продолжниот кабел мора да биде заштитен од прскање, направен од гума или обложен со гума. Продолжниот кабел мора да се користи со автоматски намотувач. Продолжниот кабел мора редовно да се прегледува за евентуални оштетувања и да се користи само ако е во совршена состојба. Доколку напојниот кабел е оштетен мора да го поправи Бош електричар.

Секогаш носете заштитни ракавици кога работите со оштри сечила или во нивна

Проверувајте редовно дали се затегнати сите навртки, завртки и OBJ_BUCH-1919-004.book Page 177 Tuesday, July 1, 2014 9:57 AM178 | Македонски F 016 L81 153 | (1.7.14) Bosch Power Tools шрафови, за безбедна употреба на косачката. Редовно проверувајте ја состојбата на корпата за трева од

Редово прегледувајте ја косачката и замеувајте ги веднаш оштетените или изабените

Кога ги менувате сечилата, новите сечила треба да бидат соодветни со косачката. Секогаш користете Bosch оригинални резервни делови. Пред складирање косачката треба да биде сува и чиста. По потреба исчеткајте ја со сува, мека четка.

Следните симболи се важни за читање и разбирање на упатството за употреба. Ве молиме проучете ги симболите и нивното значење. Правилната интерпретација на симболите ќе Ви помогне подобро и побезбедно да ја користите косачката. Употреба со соодветна намена Косачката е наменета за употреба на домашни тревници. Технички податоци Ознака Значење Правец на движење Правец на реакција Носете заштитни ракавици

Исклучување Дозволена функција Забранети акции Додатна опрема/резервни делови Косачка за трева Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Број на дел/артикл 3 600 HA4 0.. 3 600 HA4 1.. Номинална јачина W 1300 1400 Ширина на сечилото см 34 37 Висина на косење мм 20 – 70 20 –70 Волумен, корпа за трева l4040 Тежина согласно EPTA-Procedure 01/2003 кг 11,6 11,7 Класа на заштита /II /II Сериски број види ја натписната плочка на косачката Податоците важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја. Серискиот број на уредот се наоѓа на натписната плочка на косачката. Трговските имиња на некои косачки можат да бидат различни. OBJ_BUCH-1919-004.book Page 178 Tuesday, July 1, 2014 9:57 AMМакедонски | 179 Bosch Power Tools F 016 L81 153 | (1.7.14) Информации за бучава/вибрации Изјава за сообразност Категорија на производ: 32 Назначено тело: SRL, Sudbury, England, Nr. 1088 Техничка документација (2006/42/EC, 2000/14/EC) при: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Монтажа и користење Косачка за трева Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Број на дел/артикл 3 600 HA4 2.. 3 600 HA4 3.. Номинална јачина W 1700 1800 Ширина на сечилото см 40 43 Висина на косење мм 20 – 70 20 –70 Волумен, корпа за трева l5050 Тежина согласно EPTA-Procedure 01/2003 кг 13,1 13,2 Класа на заштита /II /II Сериски број види ја натписната плочка на косачката Податоците важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја. Серискиот број на уредот се наоѓа на натписната плочка на косачката. Трговските имиња на некои косачки можат да бидат различни. Вредностите на емисија на бучава одредени во согласност со EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Измерените А-вредности на врева изнесуваат просечно: Звучна јачина Звучен притисок Несигурност K Носете звучна заштита! dB(A) dB(A)

=1,4 Вкупна вредност на вибрации а

(векторски збир на трите показатели) и несигурност К утврдена според ЕН 60335 Вкупна вредност на вибрации a

<2,5 =1,5 <2,5 =1,5 <2,5 =1,5 <2,5 =1,5 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Изјавуваме на сопствена одговорност, дека производот опишан во «Технички податоци» соодветствува на сите применливи одредби од директивите 2011/65/EU, 2014/30/EU, 2006/42/EG, 2000/14/EG вклучително нивните измени и е сообразен со следните норми: EN 60335-1, EN 60335-2-77. 2000/14/EG: Гарантирана јачина на звук: Процедура за верификација на конформитетот VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Цел на користењето Слика Обем на испорака 1 Монтажа на рачката 2 Склопување на корпата за трева 3 Монтирање и отстранување на корпата за трева 3 Регулирање на висината на косење4 Приклучување на продолжниот кабел 5 Вклучување5 Совети за работа 5 Гасење5 Совети за работа 6 Одржување на сечилата 7 Бирање на опрема 8 OBJ_BUCH-1919-004.book Page 179 Tuesday, July 1, 2014 9:57 AM180 | Македонски F 016 L81 153 | (1.7.14) Bosch Power Tools Отстранување грешки Сервисна служба и совети при

Корисничката служба ќе одговори на Вашите прашања во врска со одржувањето и поправките на Вашиот производ, како и во врска со резервните делови. Коментари и информации за резервните делови можете да најдете на: www.bosch-garden.com

консултант тим ќе ви помогне да одговориме на вашите прашања во врска со најдобри купи, примена и прилагодување на производи и додатоци. Секогаш при кореспонденција или нарачка на резервни делови наведете го десетцифрениот сериски број што се наоѓа на натписната плочка.

Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: [e-mail] Интернет: www.servis-bosch.mk Тел./факс: [phone] Моб.: [phone] Отстранување Не фрлајте ја косачката со комуналниот отпад! Само за земји во рамки на ЕУ Според Европската директива 2012/19/EU за отпадна електрична и електронска опрема и нејзината имплементација во државното право, отпадната електрична и електронска опрема мора посебно да се сортира и да се складишти на еколошки прифатлив начин. Се задржува правото на промена. STOP Проблем Можна причина Решение Моторот не се

Нема снабдување со струја Проверете и вклучете Утикачот е неисправен Користете друг утикач Продолжниот кабел е оштетен Проверете го кабелот и ако е потребно заменете го Прегорен осигурувач Заменете го осигурувачот Тревата е превисока Подигнете ги сечилата и малку навалете ја косачката за да се намали притисокот Активирана е заштитата на моторот од прегревање Пуштете да се олади моторот и подигнете ги сечилата Косачката работи со

Продолжниот кабел е оштетен Проверете го кабелот и ако е потребно заменете го Неисправни внатрешни инсталации во косачката Побарајте помош од сервис Активирана е заштитата на моторот од прегревање Пуштете да се олади моторот и подигнете ги сечилата Косачката остава неправилна трага

Сечилата поставени прениско Подигнете ги сечилата тапо сечило Заменете го сечилото Можно запушување Проверете под косачката и по потреба исчистете ја (секогаш носете заштитни ракавици) Сечилото монитрано наопаку Монтирајте го сечилото од правилната страна По вклучувањето на косачката сечилото

Сечилото е заплеткано со трева Исклучете ја косачката Отстранете го запушувањето (секогаш носете заштитни ракавици) Лабава навртка/-завртка Затегнете ја навртката/-завртката (17 Nm)
