No hay tensión de red Verificar y conectar Toma de corriente defectuosa Emplear otra toma de corriente Cable de prolongación defectuoso Verificar y sustituir el cable, si procede El fusible se ha fundido Cambiar el fusible Césped demasiado alto Ajustar una altura de corte mayor e inclinar hacia arriba la parte delantera del aparato para jardín al iniciar el corte, pa- ra reducir la carga El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte ma- yor El aparato para jar- dín funciona de for- ma intermitente Cable de prolongación defectuoso Verificar y sustituir el cable, si procede Cableado interior de la máquina defectuoso Acudir al servicio técnico El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte ma- yor El corte del césped es irregular y/o el motor trabaja con dificultad Altura de corte muy baja Ajustar una altura de corte mayor Cuchilla mellada Cambiar cuchilla Puede que exista una obstrucción Examine la parte inferior del aparato para jardín y desobs- trúyala, si procede (utilice siempre unos guantes de protec- ción) Cuchilla montada al revés Montar la cuchilla en la posición correcta Al conectar el apa- rato para jardín, la cuchilla de corte no gira Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín Desobstruirlo (utilice siempre unos guantes de protección) Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm) Vibraciones o ruidos intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm) Cuchilla dañada Cambiar cuchilla OBJ_BUCH-1919-004.book Page 32 Tuesday, July 1, 2014 9:57 AMPortuguês | 33 Bosch Power Tools F 016 L81 153 | (1.7.14) México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: [e-mail] Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: [phone] E-Mail: [e-mail] Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: [phone] Chile Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: [phone] Eliminación ¡No arroje los aparatos para jardín a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservi- bles, tras su transposición en ley nacional, debe- rán acumularse por separado los aparatos eléc- tricos y electrónicos para ser sometidos a un reciclaje ecológico. Reservado el derecho de modificación. Português Indicações de segurança Atenção! Leia atentamente as se- guintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardina- gem. Guarde as instruções de servi- ço em lugar seguro para uma utiliza- ção posterior. Explicação dos símbolos no aparelho de jardinagem Indicação geral de perigos. Leia atentamente estas instru- ções de serviço. Observe que as pessoas ao redor não possam ser feridas por ob- jectos catapultados para longe. Aviso: Mantenha-se a uma dis- tância segura do aparelho de jardinagem enquanto ele esti- ver a funcionar. Cuidado: Não toque nas lâmi- nas em rotação. As lâminas são afiadas. Proteja-se contra a perda dos dedos dos pés e das mãos. Não aplicável. Desligar o aparelho e puxar a fi- cha da tomada antes realizar ajustes no aparelho ou da lim- peza, se o cabo tiver se enganchado ou se deixar o aparelho de jardinagem sem vigilância, mesmo que apenas por cur- to tempo. Manter o cabo de rede eléc- trica afastado das lâminas de corte. OBJ_BUCH-1919-004.book Page 33 Tuesday, July 1, 2014 9:57 AM34 | Português F 016 L81 153 | (1.7.14) Bosch Power Tools Aguarde até que todas as peças do aparelho de jardinagem pa- rem por completo antes de to- car nelas. As lâminas ainda continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões. Não utilizar o aparelho de jar- dim na chuva nem expô-lo à chuva. Proteja-se contra choque eléc- trico. Manter o cabo de conexão afas- tado das lâminas de corte. Operação Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que directivas na- cionais limitem a idade do operador. Quando não estiver em uso, o apare- lho de jardim deverá ser guardado em local inacessível para crianças. Este aparelho de jardim não deve ser usado por pessoas (inclusive crian- ças) com limitadas capacidades físi- cas, sensoriais ou mentais ou com fal- ta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa res- ponsável pela sua segurança ou que sejam instruídas por elas quanto à uti- lização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho de jardim. Jamais cortar a relva enquanto pes- soas, especialmente crianças, ou animais, estiverem ao redor. O operador ou o utilizador é responsá- vel por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas. Não usar o aparelho de jardinagem com os pés descalços nem com san- dalhas abertas. Sempre usar sapa- tos firmes e calças longas. Controlar cuidadosamente a super- fície a ser trabalhada e remover pe- dras, gravetos, arames, ossos e quaisquer outros corpos estranhos. Antes a utilização deverá sempre controlar se as lâminas, os parafu- sos das lâminas e o módulo de corte estão gastos ou danificados. Lâmi- nas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evi- tar desequilíbrios. Só cortar relva à luz do dia ou com boa iluminação artificial. Em condições climáticas desfavorá- veis, especialmente em caso de uma tempestade, não deverá trabalhar com o corta relvas. Se possível não deverá operar o aparelo de jardinagem com a relva molhada. Sempre andar com calma, jamais andar com rapidez. Jamais operar o aparelho de jardi- nagem se os dispositivos de protec- ção e coberturas estiverem defeitu- osos ou se os dispositivos de segurança, como por exemplo a pro- tecção contra colisão e/ou o cesto de recolha da relva, não estiverem montados. Usar protecção auricular. OBJ_BUCH-1919-004.book Page 34 Tuesday, July 1, 2014 9:57 AMPortuguês | 35 Bosch Power Tools F 016 L81 153 | (1.7.14) O trabalho em taludes pode ser perigoso. – Não cortar a relva em locais extre- mamente inclinados. – Ao trabalhar em superfícies incli- nadas ou sobre relva molhada de- verá sempre andar com cuidado. – Em superfícies inclinadas, a relva deverá sempre ser cortada trans- versalmente à inclinação, jamais na direcção da inclinação. – Ao mudar de direcção em decli- ves deverá sempre tomar muito cuidado. Ao andar para trás ou ao puxar o aparelho de jardinagem deverá pro- ceder com muito cuidado. Ao cortar a relva deverá sempre em- purrar o aparelho de jardinagem pa- ra frente e jamais puxá-lo na direc- ção do corpo. As lâminas devem estar paradas se tiver que inclinar o aparelho de jar- dinagem para o transporte, se tiver que passar por superfícies sem rel- va e se tiver que transportar o apare- lho de jardinagem de ou para a área onde a relva deverá ser cortada. Não inclinar o aparelh de jardina- gem ao ligá-lo nem ao dar partida no motor, a não ser que isto seja neces- sário para a partida em relva alta. Neste caso deverá elevar o lado afastado do operador, premindo o punho para baixo, no entanto não mais do que estritamente necessá- rio. Observe que as suas mãos se encontrem no punho ao abaixar no- vamente o aparelho de jardinagem. Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que os seus pés estejam numa distância suficiente das peças em rotação. Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação. Manter-se afastado da zona de ex- pulsão ao trabalhar com o aparelho de jardinagem. Jamais levantar e transportar o apa- relho de jardinagem com o motor li- gado. Não efectuar quaisquer altera- ções no aparelho de jardinagem. Alterações inadmissíveis podem prejudicar a segurança do seu apa- relho de jardinagem e aumentar os ruídos e as vibrações. Controlar regularmente o cabo de conexão e um cabo de extensão que esteja sendo utilizado. Não conectar um cabo danificado à rede eléctrica nem toque nele antes de separá-lo da rede eléctrica. Um cabo danifica- do pode entrar em contacto com pe- ças sob tensão. Proteja-se contra perigos devido a choque eléctrico. Recolha de folhas secas A lâmina para recolha de folhas secas é formada de modo a recolher folhas se- cas, da relva, no outono. Para que esta função obtenha um resultado ideal, de- ve ser observado o seguinte: – só recolher as folhas secas em um ajuste da altura de corte de 70 mm – só recolher as folhas secas sobre a sua relva – antes de recolher as folhas secas é necessário inspeccionar a área de trabalho e manter pessoas, animais OBJ_BUCH-1919-004.book Page 35 Tuesday, July 1, 2014 9:57 AM36 | Português F 016 L81 153 | (1.7.14) Bosch Power Tools domésticos, objectos de vidro e car- ros afastados Puxar a ficha da tomada de corrente: – sempre que se afastar do aparelho de jardim, – antes de eliminar bloqueios, – ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele, – após a colisão com um corpo estra- nho. Controlar imediatamente se o aparelho de jardim apresenta danos e, se necessário, permita que seja re- parado, – se o aparelho de jardim começar a vi- brar de forma anormal (controlar imediatamente). Conexão de rede eléctrica A tensão da fonte de corrente deve coincidir com a placa de caracterís- ticas do aparelho. É recomendável conectar este apa- relho a uma tomada protegida com um dispositivo de corrente residual de 30 mA. Ao substituir o cabo neste aparelho, só deverá usar cabos de ligação à re- de previstos pelo fabricante, com o n° de encomenda e tipo indicado nas instruções de serviço. Jamais tocar na ficha de rede com as mãos molhadas. Não passar por cima do cabo cone- xão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois is- to poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados. O cabo de extensão deve ter o diâ- metro indicado na instrução de ser- viço e deve ser protegido contra res- pingos de água. A conexão de encaixe não deve estar na água. Sempre usar luvas de jardinagem se es- tiver a trabalhar na área das lâminas afiadas. Segurança eléctrica Atenção! Antes de trabalhos de manutenção ou de limpeza, deve- rá desligar o aparelho de jardina- gem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cor- tado ou emaranhado. A lâmina ainda continua a girar durante alguns minutos após ter desligado o aparelho de jardina- gem. Cuidado – não tocar nas lâminas de corte em rotação. Para a sua segurança, este aparelho de jardinagem tem um isolamento de pro- teção e não necessita uma ligação à ter- ra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilizar cabos de exten- são homologados. As informações po- dem ser obtidas numa oficina de servi- ço pós-venda Bosch. Só devem ser utilizados cabos de ex- tensão do modelo H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57). Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros de condutor: – 1,0 mm

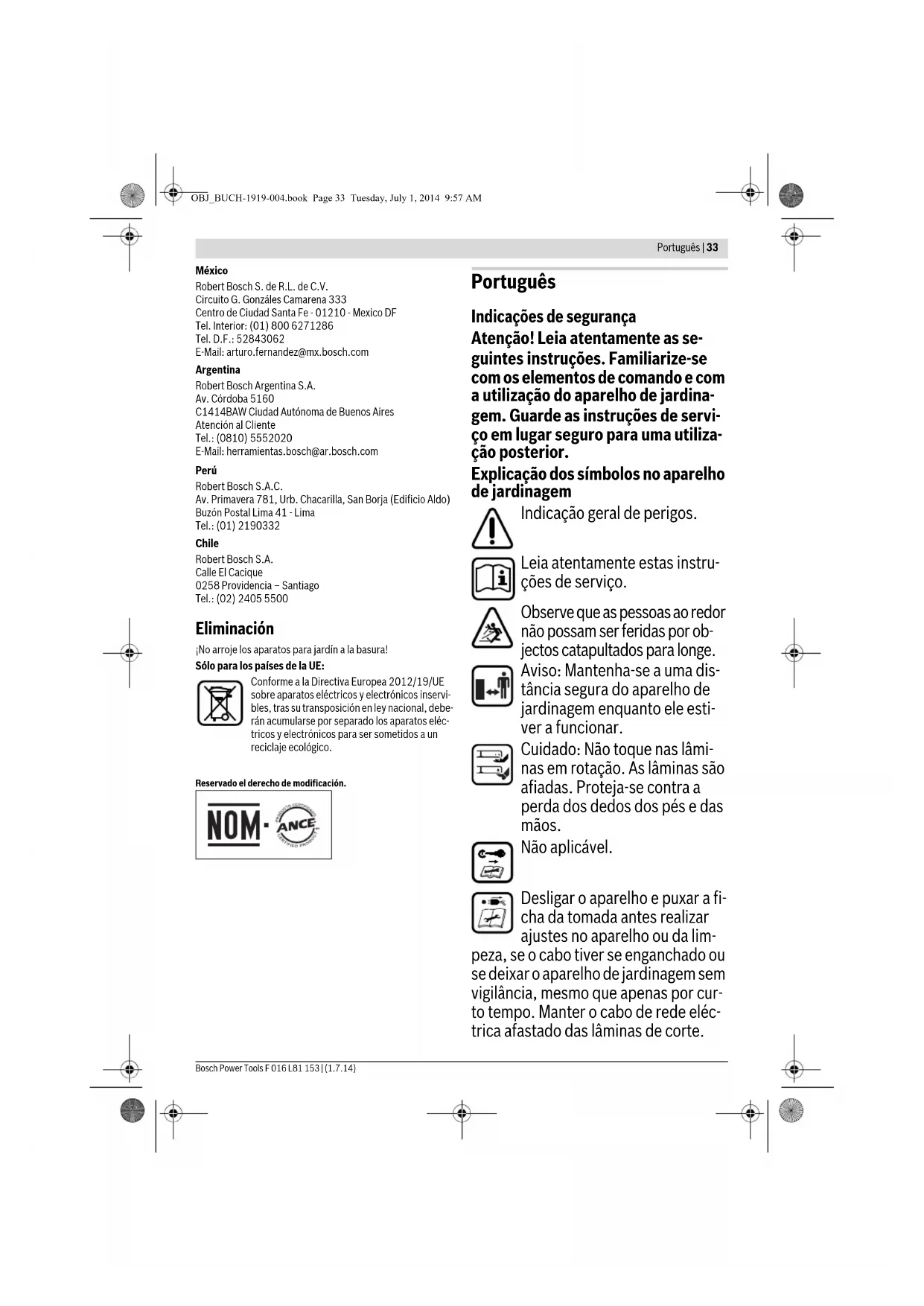

máximo comprimento de 100 m Nota: Se for utilizado um cabo de exten- são, este deve possuir um condutor de protecção – como descrito nas directi- vas de segurança – conectado através de uma ficha ao condutor de protecção do seu equipamento eléctrico. No caso de dúvidas consulte um electri- cista especializado ou a representação de serviço pós-venda Bosch mais próxi- ma. CUIDADO: Cabos de extensão in- correctos podem ser perigosos. Cabos de extensão, fichas e aco- plamentos devem ser de modelos homologados para a utilização em áreas exteriores. As conexões de cabos devem estar se- cas e não devem ser deitadas no chão. Para uma maior segurança, recomen- damos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Es- te dispositivo de corrente residual de- veria ser controlado antes de cada fun- cionamento. Indicação para produtos, que não fo- ram vendidos na GB: ATENÇÃO: Para a sua segurança é ne- cessário que a ficha de rede do apare- lho de jardinagem esteja conectada ao cabo de extenção. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borra- cha ou ter um revestimento de borra- cha. O cabo de extensão deve ser utili- zado com um protector contra esforços mecânicos. O cabo de conexão deve ser controlado em intervalos regulares quanto a sinais de danos e só deve ser utilizado se esti- ver em estado impecável. Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch. Manutenção Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Controlar se todas as porcas, cavi- lhas e parafusos estão firmes, para assegurar-se de que o aparelho de jardinagem trabalhe de forma impe- cável. Verificar regularmente o estado e o desgaste do cesto de recolha para a relva. Controlar o aparelho de jardinagem e, se necessário, substituir as peças gastas ou danificadas. Só utilizar as lâminas de corte pre- vistas para o aparelho de jardina- gem. Assegure-se de que as peças substi- tuídas sejam da Bosch. Antes do armazenamento, assegu- re-se de que o aparelho de jardina- gem esteja limpo e livro de resíduos. Se necessário, limpe-o com uma es- cova macia e seca. OBJ_BUCH-1919-004.book Page 37 Tuesday, July 1, 2014 9:57 AM38 | Português F 016 L81 153 | (1.7.14) Bosch Power Tools Símbolos Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimora- da do aparelho de jardinagem. Utilização conforme as disposições O aparelho de jardinagem é destinado para cortar relva em áreas privadas. Dados técnicos Símbolo Significado Direcção do movimento Direcção da reacção Usar luvas de protecção Peso Ligar Desligar Acção permitida Acção proibida Acessórios/peças sobressalentes Símbolo Significado Corta relvas Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R N° do produto 3 600 HA4 0.. 3 600 HA4 1.. Potência nominal consumida W 1300 1400 Largura da lâmina cm 34 37 Altura de corte mm 20 – 70 20 –70 Volume, cesto para recolha de relva l4040 Peso conforme EPTA-Procedure 01/2003 kg 11,6 11,7 Classe de protecção /II /II Número de série veja a placa de características do aparelho de jarginagem As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi- viduais pode variar. Corta relvas Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R N° do produto 3 600 HA4 2.. 3 600 HA4 3.. Potência nominal consumida W 1700 1800 Largura da lâmina cm 40 43 Altura de corte mm 20 – 70 20 –70 Volume, cesto para recolha de relva l5050 Peso conforme EPTA-Procedure 01/2003 kg 13,1 13,2 Classe de protecção /II /II Número de série veja a placa de características do aparelho de jarginagem As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi- viduais pode variar. OBJ_BUCH-1919-004.book Page 38 Tuesday, July 1, 2014 9:57 AMPortuguês | 39 Bosch Power Tools F 016 L81 153 | (1.7.14) Informação sobre ruídos/vibrações Declaração de conformidade Categoria de produto: 32 Entidade mencionada: SRL, Sudbury, England, Nr. 1088 Processo técnico (2006/42/CE, 2000/14/CE) em: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montagem de funcionamento Os valores de emissão de ruído determinados de acordo com EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. O nível de ruído avaliado A, do aparelho, é tipicamente de: nível de pressão acústica nível de potência acústica incerteza K Usar protecção auricular! dB(A) dB(A)

=1,4 Valores totais de vibração (soma de vectores de três direcções) averi- guada conforme EN 60335: valores totais de vibração a

<2,5 =1,5 <2,5 =1,5 <2,5 =1,5 <2,5 =1,5 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Declaramos sob nossa inteira responsabilidade que o produto des- crito nos “Dados técnicos” está em conformidade com todas as dis- posições pertinentes das Directivas 2011/65/UE, 2014/30/UE, 2006/42/CE, 2014/14/CE incluindo suas alterações, e em confor- midade com as seguintes normas: EN 60335-1, EN 60335-2-77. 2000/14/CE: Nível de potência acústica garantido: Processo de avaliacao da conformidade de acordo com o anexo VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Meta de acção Figura Volume de fornecimento 1 Montagem dos punhos 2 Adicionar o cesto de recolha da relva 3 Montar/retirar o cesto de recolha da relva 3 Ajustar a altura de corte 4 Aplicar o cabo de extensão 5 Ligar 5 Indicações de trabalho 5 Desligar 5 Indicações de trabalho 6 Manutenção da lâmina 7 Seleccionar acessórios 8 OBJ_DOKU-35936-004.fm Page 39 Tuesday, July 1, 2014 1:26 PM40 | Português F 016 L81 153 | (1.7.14) Bosch Power Tools Busca de erros Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-garden.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajus- te dos produtos e acessórios. Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do apare- lho de jardim. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: [phone] www.bosch.com.br/contacto STOP Sintomas Possível causa Solução O motor não arranca Falta tensão de rede Controlar e ligar Tomada de rede eléctrica com defeito Utilizar uma outra tomada Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado O fusível foi accionado Substituir o fusível Relva longa demais Ajustar uma altura de corte maior e inclinar o aparelho de jardi- nagem para reduzir a carga inicial A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de corte O aparelho de jardi- nagem funciona com interrupções Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado A cablagem interna do aparelho de jardinagem está com defeito Dirija-se a uma oficina de serviço pós-venda A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de corte O aparelho de jardi- nagem produz um re- sultado de corte irre- gular e/ou O motor trabalha com dificuldades Altura de corte pequena demais Aumentar a altura de corte As lâminas estão embotadas Substituir a lâmina É possível que haja uma obstrução Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (sempre usar luvas de jardina- gem) Lâmina montada do lado errado Montar a lâmina do lado certo Após ligar o aparelho de jardinagem, a lâ- mina de corte não gi-
