NÁVOD NA OBSLUHU Rotak 40 M BOSCH

Montáž a provoz Hledání závad Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Cíl počínání Obrázek Obsah dodávky 1 Montáž rukojeti 2 Sestavení sběrného koše na trávu 3 Nasazení/odejmutí sběrného koše na trávu 3 Nastavení výšky sečení 4 Upevnění prodlužovacího kabelu 5 Zapnutí 5 Pracovní pokyny 5 Vypnutí 5 Pracovní pokyny 6 Údržba nožů 7 Volba příslušenství 8 STOP Příznaky Možná příčina Náprava Motor se nerozeběhne Chybí síťové napětí Zkontrolujte a zapněte Vadná síťová zásuvka Použijte jinou zásuvku Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený Vypnula pojistka Pojistku vyměňte Příliš dlouhá tráva Nastavte větší výšku sečení a zahradní nářadí naklopte, abyste snížili počáteční zatížení Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení Zahradní nářadí běží přerušovaně Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení Zahradní nářadí zanechává nepravidelný obraz sečení a/nebo Motor pracuje těžce Příliš nízká výška sečení Nastavte větší výšku sečení Tupé nože Výměna nožů Možné ucpání Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadí (noste vždy zahradní rukavice) Nesprávně okolo namontované nože Nože namontujte okolo správně Po zapnutí zahradního nářadí se nůž netočí Noži překáží tráva Zahradní nářadí vypněte Odstraňte ucpání (noste vždy zahradní rukavice) Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm) Silné vibrace/hluk Uvolněná matice/šroub nože Matici/šroub nože utáhněte (17 Nm) Poškozené nože Výměna nožů OBJ_BUCH-1919-004.book Page 112 Tuesday, July 1, 2014 9:57 AMSlovensky | 113 Bosch Power Tools F 016 L81 153 | (1.7.14) Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na: www.bosch-garden.com Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku zahradního nářadí. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si můžete objednat oprava Vašeho stroje online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch.cz Zpracování odpadů Nevyhazujte zahradní nářadí do domovního odpadu! Pouze pro země EU: Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být neupotřebitelná elektrická a elektronická zařízení rozebraná shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Dôležité upozornenie! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dobre sa oboznámte s obslužnými prvkami a so správnym používaním tohto záhradníckeho náradia. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie. Vysvetlenia symbolov na záhradníckom náradí Všeobecné upozornenie na nebezpečenstvo. Pozorne si prečítajte tento Návod na používanie. Dávajte pozor na to, aby ste pri práci nezranili blízko stojace osoby odletujúcimi cudzími telieskami. Výstraha: Keď záhradnícke náradie pracuje, zachovávajte od neho bezpečný odstup. Zachovajte opatrnosť: Nedotýkajte sa rotujúcich nožov Nože sú ostré. Chráňte sa pred stratou prstov na nohách alebo na rukách. Netýka sa daného typu. Záhradnícke náradie vypnite a vytiahnite aj zástrčku zo zásuvky vždy predtým, ako budete náradie nastavovať prípadne čistiť, alebo v situácii, keď sa sieťová šnúra o niečo zachytila, alebo v takom prípade, keď náradie čo len na krátku chvíľu opustíte zo svojho dohľadu. Sieťovú šnúru majte vždy v takej polohe, aby bola v dostatočnej vzdialenosti od rezacích nožov. Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky súčiastky úplne zastavia. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú ďalej a mohli by Vám spôsobiť poranenie. OBJ_BUCH-1919-004.book Page 113 Tuesday, July 1, 2014 9:57 AM114 | Slovensky F 016 L81 153 | (1.7.14) Bosch Power Tools Nepoužívajte toto záhradnícke náradie v daždi, ani ho vplyvom dažďa nevystavujte. Chráňte sa pred zásahom elektrickým prúdom. Sieťovú šnúru majte vždy v takej polohe, aby bola v dostatočnej vzdialenosti od rezacích nožov. Obsluha Nikdy nedovoľte používať toto záhradnícke náradie deťom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jeho používaním. Predpisy niektorej krajiny môžu prípadne obmedzovať vek obsluhujúcej osoby. Keď záhradnícke náradie nepoužívate, uschovávajte ho tak, aby nebolo dosiahnuteľné pre deti. Toto záhradnícke náradie nie je určené na používanie pre osoby (vrátane detí) s obmedzenými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, s výnimkou prípadu, ak na ne dozerá kompetentná osoba, alebo ak od nej dostali presné pokyny, ako majú toto záhradnícke náradie používať. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môcť s týmto záhradníckym náradím hrať. Nikdy nekoste vtedy, keď sa v bezprostrednej blízkosti zdržiavajú nejaké osoby, predovšetkým deti, alebo domáce zvieratá. Obsluhujúca osoba alebo užívateľ je zodpovedný za úrazy a škody spôsobené iným ľuďom alebo za škody na ich majetku. Nepracujte s týmto záhradníckym náradím vtedy, keď ste bosý, alebo keď máte obuté otvorené sandále. Pri práci noste vždy pevnú obuv a dlhé nohavice. Dôkladne preskúmajte plochu, ktorú budete kultivovať a odstráňte kamene, palice, drôty, kosti a iné cudzie telesá. Pred použitím vždy zrakom skontrolujte, či nie sú nôž, skrutky noža a konštrukčná rezacia skupina opotrebované alebo poškodené. Opotrebované alebo poškodené nože a skrutky nožov vymieňajte vždy po celých súpravách, aby ste zabránili nevyváženosti. Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia. Za nepriaznivých poveternostných podmienok, najmä v prípade prichádzajúcej búrky, s vysokotlakovým čističom nepracujte. Podľa možnosti nepoužívajte záhradnícke náradie vtedy, keď je tráva mokrá. Kráčajte vždy pokojne, nikdy rýchlo nebežte. Toto záhradnícke náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu. Používajte chrániče sluchu. OBJ_BUCH-1919-004.book Page 114 Tuesday, July 1, 2014 9:57 AMSlovensky | 115 Bosch Power Tools F 016 L81 153 | (1.7.14) Práca na svahu môže byť nebezpečná. – Nekoste žiadne príliš strmé svahy. – Na šikmých plochách alebo na mokrej tráve dávajte vždy pozor na bezpečnú chôdzu. – Na šikmých plochách vždy postupujte pri kosení priečne, nikdy nie smerom hore a smerom dole. – Mimoriadne opatrne postupujte pri zmene smeru na svahoch. Mimoriadnu opatrnosť zachovávajte pri chôdzi dozadu alebo pri ťahaní záhradníckeho náradia smerom dozadu. Pri kosení trávnika posúvajte záhradnícke náradie vždy smerom dopredu a nikdy ho neťahajte smerom k svojmu telu. Nože musia byť vždy zastavené, keď potrebujete záhradnícke náradie preklopiť kvôli transportu, keď prechádzate krížom cez plochy, ktoré nie sú zarastené trávou, a keď plánujete záhradnícke náradie prepraviť na inú plochu, ktorú chcete pokosiť, a takisto aj späť. Záhradnícke náradie pri štartovaní alebo pri spúšťaní motora nenakláňajte, s výnimkou prípadu, ak je to potrebné na spustenie vo vysokej tráve. V takomto prípade stranu odvrátenú od obsluhy nenadvihujte stláčaním rukoväte viac, ako je bezpodmienečne potrebné. Dávajte pozor na to, aby ste mali ruky položené na rukoväti, keď náradie opätovne spúšťate do pracovnej polohy. Zapnite záhradnícke náradie podľa popisu v Návode na používanie a dávajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok. Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne. Keď budete pracovať s týmto záhradníckym náradím, buďte vždy v dostatočnej vzdialenosti od vyhadzovacej zóny. Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, keď je motor v chode. V žiadnom nerobte prípade na záhradníckom náradí nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvniť bezpečnosť Vášho záhradníckeho náradia a mať za následok zvýšenie hluku a vibrácií. Pravdelne kontrolujte prívodnú šnúru aj použitú predlžovaciu šnúru. Poškodenú šnúru nepripájajte na elektrickú sieť, resp. nedotýkajte sa jej predtým, ako ju odpojíte od elektrickej siete. Ak je šnúra poškodená, môže sa dotýkať súčiastok, ktoré sú pod prúdom. Chráňte sa pred nebezpečenstvom zásahu elektrickým prúdom. Zber lístia Nôž na zber lístia je tvarovaný tak, aby mohol vyzbierať jesenné lístie z Vášho trávnika. Aby táto funkcia optimálne fungovala, treba dodžiavať nasledovné: OBJ_BUCH-1919-004.book Page 115 Tuesday, July 1, 2014 9:57 AM116 | Slovensky F 016 L81 153 | (1.7.14) Bosch Power Tools – zbierajte lístie len pri nastavenej výške rezu 70 mm – zbierajte len lístie z trávnika – pred zberom lístia dôkladne prekontrolujte pracovnú plochu a postarajte sa o to, aby sa v blízkosti nenachádzali ľudia, zvieratá, sklené predmety a motorové vozidlá Zástrčku prívodnej šnúry vytiahnite zo zásuvky: – vždy vtedy, keď sa od záhradníckeho náradia vzdialite, – keď chcete odstrániť blokovanie (blokujúce nečistoty), – keď budete záhradnícke náradie kontrolovať, čistiť, alebo na ňom niečo iné robiť (opravovať ho), – napríklad po kolízii s cudzím telesom. Ihneď záhradnícke náradie prezrite, či nie je poškodené a dajte ho podľa potreby opraviť, – ak začne záhradnícke náradie nezvyčajne vibrovať (okamžite skontrolujte). Pripojenie na elektrickú sieť Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku náradia. Odporúčame pripájať tento výrobok len na takú elektrickú zásuvku, ktorá je vybavená ochranným spínačom pri poruchových prúdoch s hodnotou 30 mA. Pri výmene sieťovej šnúry tohto produktu použite len sieťovú šnúru schválenú výrobcom, pozri objednávacie číslo a typ v Návode na používanie. Nikdy sa nedotýkajte zástrčky sieťovej šnúry mokrými rukami. Neprechádzajte po prívodnej šnúre ani po predlžovacej šnúre motorovým vozidlom, nestláčajte ich nadmieru, ani ich neťahajte, pretože by sa mohli poškodiť. Chráňte sieťovú šnúru pred horúčavou, olejom a ostrými hranami. Predlžovacia šnúra musí mať vodiče s priemerom uvedeným v Návode na používanie a musí byť v takom vyhotovení, aby bola chránená pred ostrekujúcou vodou. Zástrčkové spojenie sa nesmie nachádzať vo vode. Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Elektrická bezpečnosť Dôležité upozornenie! Predtým, ako začnete robiť údržbu alebo záhradnícke náradie čistiť, vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra. Po vypnutí záhradníckeho náradia sa nože ešte niekoľko sekúnd otáčajú ďalej. Pozor – nedotýkajte sa rotujúceho rezacieho noža. Vaše záhradnícke náradie je kvôli bezpečnosti vybavené ochrannou izoláciou a nepotrebuje žiadne uzemnenie. Prevádzkové napätie náradia je 230 V AC (striedavý prúd), OBJ_BUCH-1919-004.book Page 116 Tuesday, July 1, 2014 9:57 AMSlovensky | 117 Bosch Power Tools F 016 L81 153 | (1.7.14) 50 Hz (pre krajiny mimo EÚ 220 V, 240 V – podľa konkrétneho vyhotovenia). Používajte len schválené predlžovacie šnúry zodpovedajúce predpisom. Bližšie informácie Vám poskytne Vaše autorizované servisné stredisko. Smú sa používať výlučne iba predlžovacie šnúry konštrukčného typu H05VV-F, H05RN-F alebo IEC (60227 IEC 53, 60245 IEC 57). Ak budete pri práci s týmto náradím musieť používať predlžovaciu šnúru, smie sa používať iba predlžovacia šnúra s nasledujúcim prierezom vodičov: – 1,0 mm

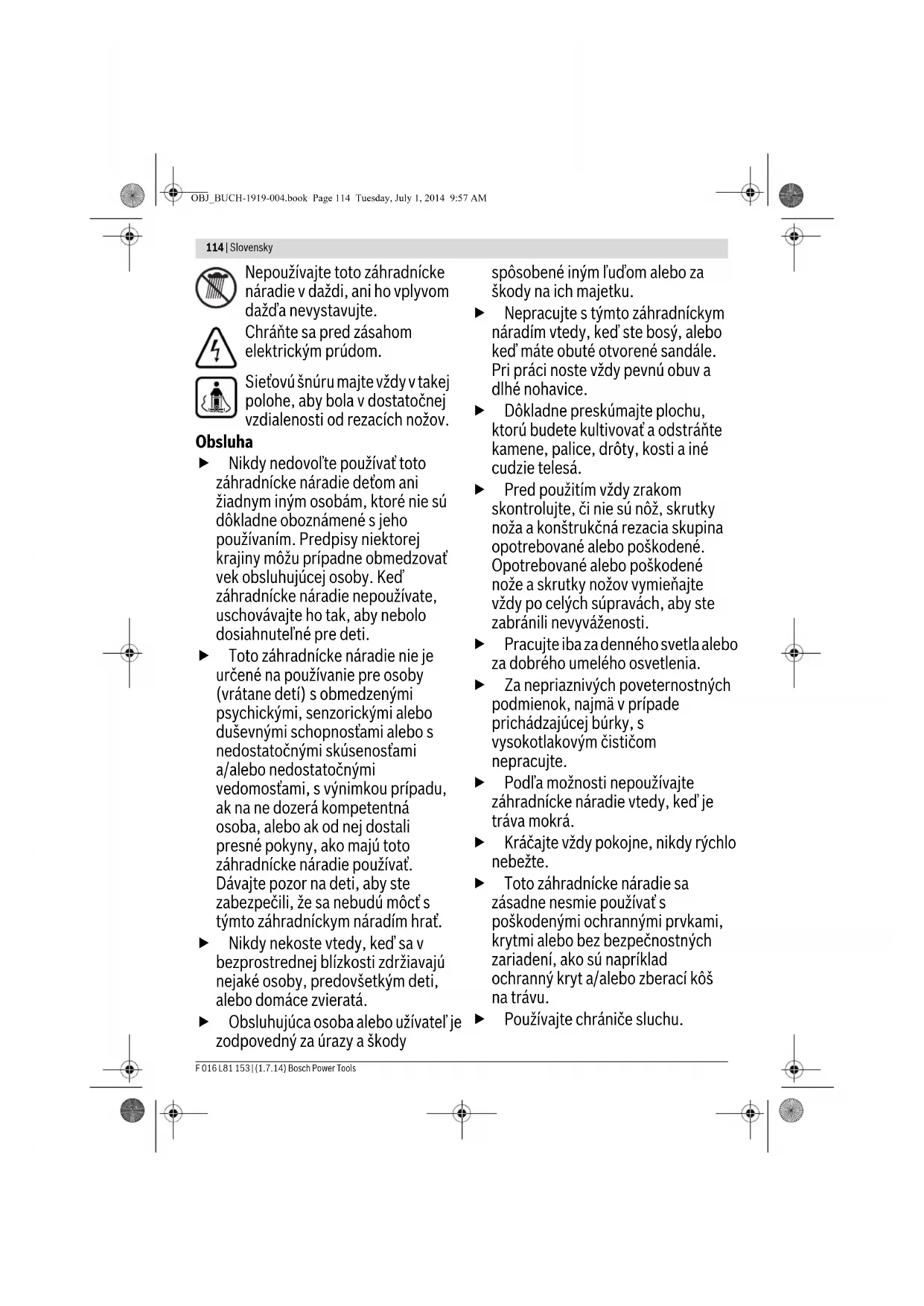

: maximálna dĺžka 40 m – 1,5 mm

: maximálna dĺžka 60 m – 2,5 mm

: maximálna dĺžka 100 m Upozornenie: Ak používate pri práci predlžovaciu šnúru, musí byť táto vybavená – ako je to popísané v Bezpečnostných predpisoch – ochranným vodičom, ktorý je prostredníctvom zástrčky prepojený s ochranným vodičom Vášho elektrického zariadenia. V prípade pochybností prekonzultujte problém s vyučeným elektrikárom alebo s najbližším autorizovaným servisným strediskom Bosch. BUĎTE OPATRNÝ: Nevhodné predlžovacie šnúry, ktoré nezodpovedajú predpisom, môžu byť nebezpečné. Predlžovacia šnúra, zástrčka a spojka musia byť na používanie vo vonkajšom prostredí vyrobené vo vodotesnom vyhotovení, ktoré je schválené na používanie vo vonkajšom prostredí. Káblové spojky musia byť suché a nesmú ležať na zemi. Na zaručenie bezpečnosti odporúčame používať ochranný spínač pri poruchových prúdoch (FI) s maximálnym chybovým 30 mA. Tento ochranný spínač pri poruchových prúdoch (FI) treba pred každým použitím prekontrolovať. Pokyny k produktom, ktoré sa vo Veľkej Británii nepredávajú: UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby zástrčka namontovaná na záhradníckom náradí bola spojená s predlžovacou šnúrou. Spojenie predlžovacej šnúry musí byť chránené pred ostrekujúcou vodou, musí byť vyrobené z gumy, alebo musí byť potiahnuté gumou. Predlžovacia šnúra musí byť vybavená odľahčovacími prípravkami pri namáhaní na ťah. Prívodné vedenie treba pravidelne kontrolovať, či nevykazuje znaky poškodenia a smie sa používať len vtedy, keď je v bezchybnom stave. Keď je prívodná šnúra poškodená, smie sa zveriť do opravy len autorizovanému servisnému stredisku Bosch. Údržba Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Postarajte sa o to, aby boli všetky matice, zavŕtané skrutky a ostatné skrutky dobre utiahnuté, aby bol zaručený bezpečný prevádzkový stav záhradníckeho náradia. OBJ_BUCH-1919-004.book Page 117 Tuesday, July 1, 2014 9:57 AM118 | Slovensky F 016 L81 153 | (1.7.14) Bosch Power Tools Pravidelne kontrolujte stav a opotrebovanie zberacieho kôša na trávu. Kontrolujte pravidelne svoje záhradnícke náradie a keď zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte. Používajte výlučne rezacie nože, ktoré sú určené pre dané záhradnícke náradie. Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch. Pred odložením záhradného náradia sa postarajte o to, aby bolo náradie čisté a bez zvyškov lístia. V prípade potreby ho vyčistite mäkkou suchou kefou. Symboly Nasledujúce symboly sú pre čítanie a pochopenie tohto Návodu na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov Vám bude pomáhať lepšie a bezpečnejšie používať toto ručné elektrické náradie. Používanie podľa určenia Toto záhradnícke náradie je určené na kosenie trávnika pri súkromnom používaní. Technické údaje Symbol Význam Smer pohybu Smer reakcie Používajte ochranné pracovné rukavice Hmotnosť Zapnutie Vypnutie Dovolená manipulácia Zakázaný druh manipulácie Príslušenstvo/náhradné súčiastky Kosačka na trávu Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Vecné číslo 3 600 HA4 0.. 3 600 HA4 1.. Menovitý príkon W 1300 1400 Šírka nožov cm 34 37 Pracovná výška nožov mm 20 – 70 20 –70 Objem zberacieho koša na trávu l4040 Hmotnosť podľa EPTA-Procedure 01/2003 kg 11,6 11,7 Trieda ochrany /II /II Sériové číslo pozri typový štítok na záhradníckom náradí Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať. Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých kusov záhradníckeho náradia sa môžu odlišovať. OBJ_BUCH-1919-004.book Page 118 Tuesday, July 1, 2014 9:57 AMSlovensky | 119 Bosch Power Tools F 016 L81 153 | (1.7.14) Informácia o hlučnosti/vibráciách Vyhlásenie o konformite Kategória produktu: 32 Poverené pracovisko: SRL, Sudbury, England, Nr. 1088 Súbor technickej dokumentácie (2006/42/ES, 2000/14/ES) sa nachádza u: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montáž a používanie Kosačka na trávu Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Vecné číslo 3 600 HA4 2.. 3 600 HA4 3.. Menovitý príkon W 1700 1800 Šírka nožov cm 40 43 Pracovná výška nožov mm 20 – 70 20 –70 Objem zberacieho koša na trávu l5050 Hmotnosť podľa EPTA-Procedure 01/2003 kg 13,1 13,2 Trieda ochrany /II /II Sériové číslo pozri typový štítok na záhradníckom náradí Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať. Všimnite si láskavo vecné číslo na typovom štítku svojho záhradníckeho náradia. Obchodné názvy jednotlivých kusov záhradníckeho náradia sa môžu odlišovať. Hodnoty hlučnosti zistené podľa EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Vyhodnotená hladina hluku A tohto náradia je typicky: Hladina akustického tlaku Hladina akustického výkonu Nespoľahlivosť merania K Používajte chrániče sluchu! dB(A) dB(A)

=1,4 Celkové hodnoty vibrácií (súčet vektorov troch smerov) zisťované podľa normy EN 60335: Hodnota emisie vibrácií a

Nespoľahlivosť merania K m/s
