KASUTUSJUHEND Rotak 40 M BOSCH

<2,5 =1,5 <2,5 =1,5 <2,5 =1,5 <2,5 =1,5 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Izjavljujemo pod vlastitom odgovornošću da proizvod opisan pod „Tehnički podaci“ odgovara svim relevantnim odredbama smjernica 2011/65/EU, 2014/30/EU, 2006/42/EC, 2000/14/ EC uključujući i njihove izmjene te da je sukladan sa slijedećim normama: EN 60335-1, EN 60335-2-77 2000/14/EC: Zajamčena razina učinka buke: Postupci vrednovanja usklađenosti prema Dodatku VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Radnja Slika Opseg isporuke 1 Montaža stremena ručke 2 Sastavljanje košare za sakupljanje trave 3 Umetanje/skidanje košare za sakupljanje trave 3 Namještanje visine rezanja 4 Spajanje produžnog kabela 5 Uključivanje 5 Upute za rad 5 Isključivanje 5 Upute za rad 6 Održavanje noževa 7 Biranje pribora 8 OBJ_BUCH-1919-004.book Page 200 Tuesday, July 1, 2014 9:57 AMHrvatski | 201 Bosch Power Tools F 016 L81 153 | (1.7.14) Traženje greške Servisiranje i savjetovanje o primjeni Naš servis će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-garden.com Tim Bosch savjetnika za kupce rado će odgovoriti na vaša pitanja o kupnji, primjeni i podešavanju proizvoda i pribora. Kod svih upita i naručivanja rezervnih dijelova molimo neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice vrtnog uređaja. Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: [phone] Fax: [phone] Zbrinjavanje Vrtne uređaje ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2012/19/EU za električne i elektroničke stare uređaje, neuporabivi električni i elektronički uređaji moraju se odvojeno sakupljati i dovoditi na ekološki prihvatljivo recikliranje. Zadržavamo pravo na promjene. STOP Simptomi Mogući uzroci Pomoć Motor ne radi Nema mrežnog napona Provjeriti i uključiti Neispravna mrežna utičnica Koristiti drugu utičnicu Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga ako je oštećen Osigurač je reagirao Zamijeniti osigurač Previsoka trava Da bi se smanjilo početno opterećenje, treba namjestiti veću visinu rezanja i nagnuti vrtni uređaj Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću visinu rezanja Vrtni uređaj radi sa prekidima Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga ako je oštećen Neispravno unutarnje ožičenje vrtnog uređaja Zatražiti pomoć ovlaštenog servisa Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću visinu rezanja Vrtni uređaj ostavlja iza sebe nepravilnu sliku rezanja i/ili Motor radi otežano Premala visina rezanja Namjestiti veću visinu rezanja Nož je tup Zamjena noža Moguće je začepljenje Kontrolirati donju stranu vrtnog uređaja i prema potrebi je osloboditi (uvijek nosite zaštitne rukavice za rad u vrtu) Noževi su pogrešno montirani Noževe ispravno montirati Nož se ne vrti nakon uključivanja vrtnog uređaja Nožu smeta trava Isključiti vrtni uređaj Otkloniti začepljenje (uvijek nosite zaštitne rukavice za rad u vrtu) Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm) Jake vibracije/šumovi Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm) Nož je oštećen Zamjena noža OBJ_BUCH-1919-004.book Page 201 Tuesday, July 1, 2014 9:57 AM202 | Eesti F 016 L81 153 | (1.7.14) Bosch Power Tools Eesti Ohutusnõuded Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles. Aiatööriistal olevate sümbolite selgitus Üldine oht. Lugege läbi kasutusjuhend. Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi. Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses. Ettevaatust: Ärge puudutage pöörlevaid lõiketerasid. Lõiketerad on teravad. Olge ettevaatlik ja kaitske oma sõrmi ja varbaid vigastuste eest. Ei ole oluline. Enne tööriista seadistamist ja puhastamist, samuti juhul, kui toitejuhe on kinni jäänud või kui jätate tööriista kas või lühikeseks ajaks järelevalveta, lülitage tööriist välja ja eemaldage toitepistik pistikupesast Hoidke toitejuhe lõiketeradest eemal. Enne aiatööriista puudutamist oodake, kuni tööriista kõik osad on täielikult seiskunud. Lõiketerad pöörlevad pärast aiatööriista väljalülitamist edasi ja võivad põhjustada vigastusi. Ärge kasutage aiatööriista vihma käes ja ärge jätke seda vihma kätte. Kaitske ennast elektrilöögi eest. Hoidke toitejuhe lõiketeradest eemal. Käsitsemine Ärge lubage aiatööriista kasutada lastel ja inimestel, kes ei täida käesolevaid ohutusnõudeid. Seadme kasutaja iga võib olla piiratud konkreetse riigi seadustega. Kasutusvälisel ajal hoidke aiatööriista lastele kättesaamatus kohas. Seda aiatööriista ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada aiatööriistaga mängimise võimalust, ei tohi jätta lapsi aiatööriista lähedusse järelevalveta. Ärge niitke muru, kui vahetus läheduses viibivad inimesed, eeskätt lapsed, või koduloomad. OBJ_BUCH-1919-004.book Page 202 Tuesday, July 1, 2014 9:57 AMEesti | 203 Bosch Power Tools F 016 L81 153 | (1.7.14) Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest. Ärge töötage aiatööriistaga, kui olete paljajalu või kannate lahtisi jalanõusid. Kandke alati turvalisi jalatseid ja pikki pükse. Kontrollige töödeldav ala hoolikalt üle ja kõrvaldage kivid, traaditükid, kondid, puupulgad jm võõrkehad. Enne kasutamist kontrollige, kas lõiketerad ja lõiketerade kruvid ning seibid on terved. Vigastatud ja kulunud lõiketerad ja kruvid vahetage välja komplektina, et tagada massi tasakaal. Niitke muru ainult päevavalgel või hea kunstliku valgustuse korral. Ärge rakendage muruniidukit tööle, kui ilm on halb, eeskätt kui lähenemas on äike. Võimaluse korral ärge kasutage aiatööriista, kui muru on niiske. Liikuge alati mõõduka tempoga, ärge kunagi jookske. Ärge kasutage aiatööriista, kui kaitseseadised või katted, näiteks põrkekaitse ja/või rohukogumiskorv, on defektsed või puuduvad. Kandke kuulmiskaitsevahendeid. Töötamine kallakutel võib olla ohtlik. – Ärge kasutage seadet väga järskudel nõlvadel. – Nõlvadel ja märjal rohul säilitage stabiilne asend. – Kallakutel liikuge alati vasakule- paremale ja mitte üles-alla. – Nõlvadel suunda muutes olge äärmiselt ettevaatlik. Aiatööriistaga tagurpidi liikudes või aiatööriista tõmmates olge äärmiselt ettevaatlik. Niitmisel lükake aiatööriista alati ettepoole ja ärge tõmmake seda enda suunas. Lõiketerad ei tohi liikuda, kui aiatööriista transportimiseks kallutate, kui sõidate üle alade, mis ei ole muruga kaetud, ning kui toimetate aiatööriista niidetavale alale või sealt ära. Ärge kallutage aiatööriista mootori käivitamisel, välja arvatud juhul, kui see on vajalik kõrges rohus käivitamiseks. Sellisel juhul kergitage aiatööriista seda külge, mis ei jää kasutaja poole, vajutades käepidet alla vaid niipalju kui tingimata vajalik. Veenduge, et tagasi allalaskmisel hoiate aiatööriista käepidemest. Lülitage aiatööriist kasutusjuhendis toodud viisil sisse ja veenduge, et Teie jalad on pöörlevatest osadest piisaval kaugusel. Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse või alla. Aiatööriistaga töötades olge väljaviskeavast piisaval kaugusel. Ärge kunagi tõstke ega kandke töötava mootoriga aiatööriista. Ärge modifitseerige aiatööriista mingil viisil. Lubamatud muudatused võivad mõjutada aiatööriista ohutut tööd ja põhjustada suuremat müra ja vibratsiooni. OBJ_BUCH-1919-004.book Page 203 Tuesday, July 1, 2014 9:57 AM204 | Eesti F 016 L81 153 | (1.7.14) Bosch Power Tools Kontrollige regulaarselt toitejuhet ja kasutatud pikendusjuhet. Ärge ühendage vigastatud toitejuhet vooluvõrku ja ärge puudutage seda enne, kui olete selle vooluvõrgust lahutanud. Kui toitejuhe on vigastatud, esineb pingestatud osadega kokkupuutumise oht. Kaitske ennast elektrilöögi eest. Lehtede kokkukogumine Lehekogumistera on sellise kujuga, et see saab murult kokku koguda sügisel mahalangenud lehed. Selle funktsiooni laitmatu töö tagamiseks tuleb järgida järgmisi juhiseid: – lehtede kokkukogumiseks peab väljareguleeritud lõikekõrgus olema 70 mm – koguge lehti kokku vaid enda muruplatsilt – enne lehtede kokkukogumist vaadake ala üle ja veenduge, et läheduses ei ole inimesi, koduloomi, klaasist esemeid ega autosid Tõmmake võrgupistik pistikupesast välja: – alati, kui aiatööriista juurest lahkute, – enne kinnikiildumiste kõrvaldamist, – enne aiatööriista kontrollimist, puhastamist või seadistustööde tegemist, – pärast võõrkehaga kokkupuutumist. Kontrollige aiatööriista kohe kahjustuste suhtes ja laske see vajaduse korral parandada, – kui aiatööriist hakkab ebaharilikult vibreerima (kohe kontrollida). Vooluvõrguga ühendamine Võrgupinge peab vastama seadme andmesildil märgitud pingele. Seadet soovitame ühendada üksnes pistikupessa, mis on varustatud 30 mA käivitusvooluga rikkevoolukaitselülitiga. Seadme toitejuhtme vahetamisel kasutage üksnes tootja poolt ettenähtud toitejuhet, mille tellimisnumber ja tüüp on toodud kasutusjuhendis. Ärge puudutage seadme võrgupistikut kunagi märgade kätega. Ärge sõitke toitejuhtmest ega pikendusjuhtmest üle, ärge pigistage ega tõmmake seda, kuna see võib juhet vigastada. Kaitske toitejuhet kuumuse, õli ja teravate servade eest. Pikendusjuhe peab olema kasutusjuhendis toodud ristlõikega ja pritsmekindel. Pistikühendus ei tohi olla vees. Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Elektriline ohutus Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud. Pärast aiatööriista väljalülitamist jätkavad lõiketerad veel paari sekundi jooksul pöörlemist. Ettevaatust – ärge puudutage pöörlevat lõiketera. OBJ_BUCH-1919-004.book Page 204 Tuesday, July 1, 2014 9:57 AMEesti | 205 Bosch Power Tools F 016 L81 153 | (1.7.14) Aiatööriist on topeltisoleeritud ja ei vaja maandamist. Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates riikides 220 V, 240 V sõltuvalt mudelist). Kasutage üksnes heakskiidetud pikendusjuhtmeid. Lisateavet saate volitatud müügiesindustest. Kasutada tohib üksnes H05VV-F, H05RN-F või IEC (60227 IEC 53, 60245 IEC 57) tüüpi pikendusjuhtmeid. Kasutatav pikendusjuhe peab olema ühega järgmistest ristlõigetest: – 1,0 mm

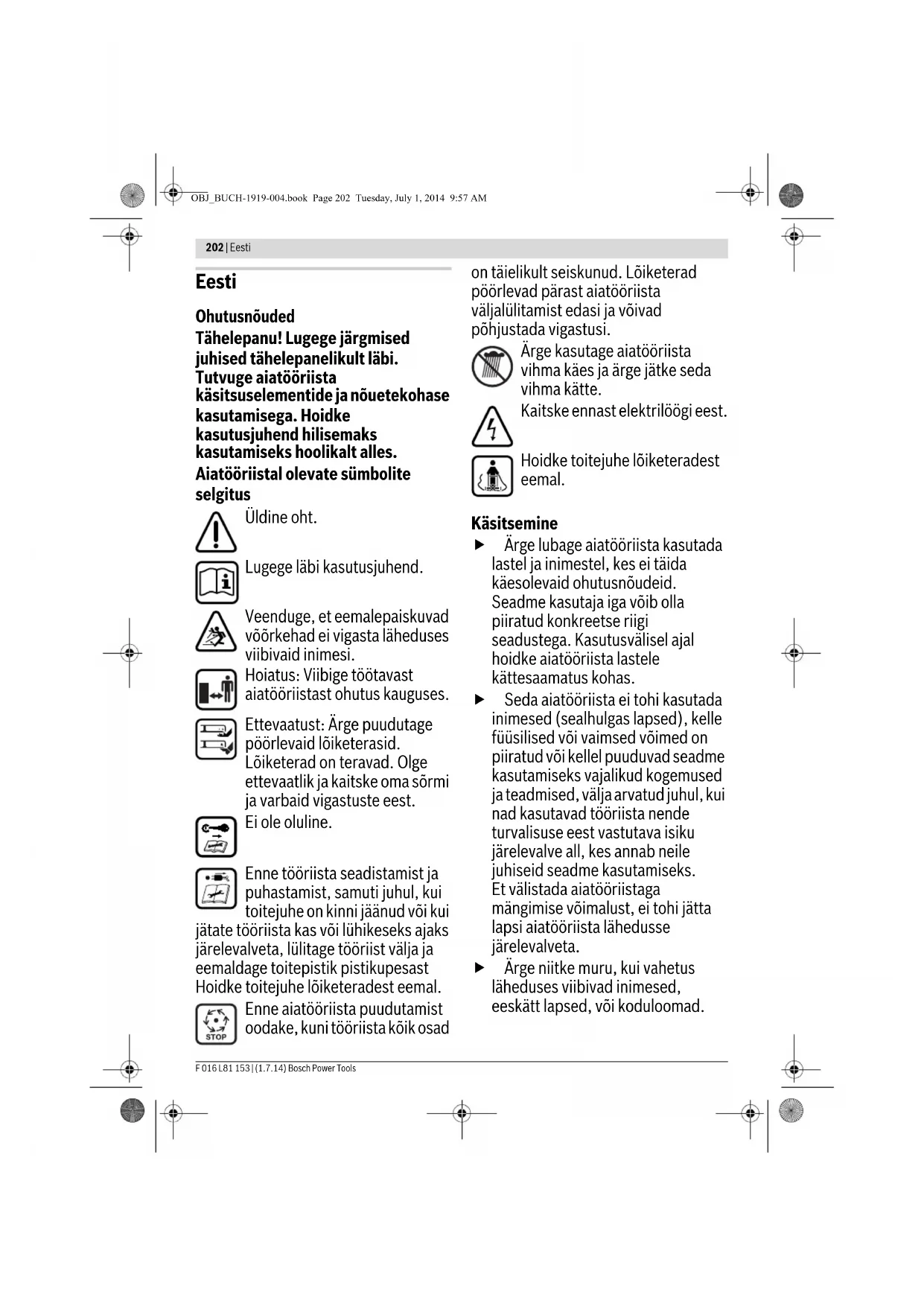

: maksimaalne pikkus 40 m – 1,5 mm

: maksimaalne pikkus 60 m – 2,5 mm

: maksimaalne pikkus 100 m Märkus: Kui kasutate pikendusjuhet, peab see vastavalt ohutusnõuetele olema varustatud kaitsejuhiga, mis on pistiku kaudu ühendatud elektrilise tööriista kaitsejuhiga. Kahtluse korral pöörduge elektriala asjatundja poole või lähimasse Boschi müügiesindusse. ETTEVAATUST: Nõuetele mittevastavad pikendusjuhtmed võivad olla ohtlikud. Pikendusjuhe, pistik ja pistikupesa peavad olema veekindlad ja ette nähtud kasutamiseks välistingimustes. Juhtmete ühenduskohad peavad olema kuivad ja ei tohi lebada maapinnal. Turvalisuse suurendamiseks soovitame kasutada max 30 mA käivitusvooluga rikkevoolukaitselülitit (RCD). Rikkevoolukaitselüliti tuleks iga kord enne seadme kasutamist üle kontrollida. Märkus toodete kohta, mida ei turustata Suurbritannias: TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista küljes olev pistik ühendada pikendusjuhtmega. Pikendusjuhtme pistik peab olema kaitstud veepritsmete eest, valmistatud kummist või kaetud kummiga. Pikendusjuhet tuleb kasutada koos veojõu leevendiga. Toitejuhet tuleb korrapäraselt kontrollida vigastuste suhtes ja seda tohib kasutada üksnes siis, kui see on laitmatus seisukorras. Kui toitejuhe on vigastatud, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Hooldus Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni keeratud ja et aiatööriist on korrektselt kokku pandud. Kontrollige regulaarselt rohukogumiskorvi seisundit ja kulumise astet. Kontrollige aiatööriista ja asendage kulunud ja vigastatud osad tööohutuse tagamiseks uutega. Kasutage üksnes selle aiatööriista jaoks ette nähtud lõiketerasid. Veenduge, et varuosad pärinevad Boschilt. Enne hoiulepanekut veenduge, et aiatööriist on puhas ja et selle külge ei ole kinnitunud mustust. Vajaduse korral puhastage pehme kuiva harjaga. OBJ_BUCH-1919-004.book Page 205 Tuesday, July 1, 2014 9:57 AM206 | Eesti F 016 L81 153 | (1.7.14) Bosch Power Tools Sümbolid Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus meeles. Piltsümbolite õige tõlgendamine aitab Teil aiatööriista tõhusamalt ja ohutumalt käsitseda. Nõuetekohane kasutamine Seade on ette nähtud muru niitmiseks koduaias. Tehnilised andmed Sümbol Tähendus Liikumissuund Reaktsioonisuund Kandke kaitsekindaid Kaal Sisselülitamine Väljalülitamine Lubatud toiming Keelatud toiming Lisatarvikud/varuosad Sümbol Tähendus Muruniiduk Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Tootenumber 3 600 HA4 0.. 3 600 HA4 1.. Nimivõimsus W 1300 1400 Lõiketera laius cm 34 37 Lõikekõrgus mm 20 – 70 20 –70 Murukogumiskorvi maht l4040 Kaal EPTA-Procedure 01/2003 järgi kg 11,6 11,7 Kaitseaste /II /II Seerianumber vt aiatööriista andmesilti Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus võib olla erinev. Muruniiduk Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Tootenumber 3 600 HA4 2.. 3 600 HA4 3.. Nimivõimsus W 1700 1800 Lõiketera laius cm 40 43 Lõikekõrgus mm 20 – 70 20 –70 Murukogumiskorvi maht l5050 Kaal EPTA-Procedure 01/2003 järgi kg 13,1 13,2 Kaitseaste /II /II Seerianumber vt aiatööriista andmesilti Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Pöörake palun tähelepanu oma aiatööriista andmesildil toodud tootenumbrile. Aiatööriistade kaubanduslik tähistus võib olla erinev. OBJ_BUCH-1919-004.book Page 206 Tuesday, July 1, 2014 9:57 AMEesti | 207 Bosch Power Tools F 016 L81 153 | (1.7.14) Andmed müra/vibratsiooni kohta Vastavus normidele Tootekategooria: 32 Volitatud asutus: SRL, Sudbury, England, Nr. 1088 Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval: Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Kokkupanek ja kasutamine Müratase määratud kooskõlas standardiga EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Seadme A-korrigeeritud müratase on üldjuhul: Helirõhu tase Helivõimsuse tase Mõõtemääramatus K Kasutage kuulmiskaitsevahendeid! dB(A) dB(A)

=1,4 Üldvibratsioon (kolme telje vektorsumma), mõõdetud vastavalt standardile EN 60335: Vibratsioonitase a

Mõõtemääramatus K m/s
