BRUKSANVISNING Rotak 40 M BOSCH

<2,5 =1,5 <2,5 =1,5 <2,5 =1,5 <2,5 =1,5 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF, 2000/14/EF med tilhø- rende ændringer samt følgende standarder: EN 60335-1, EN 60335-2-77. 2000/14/EF: Garanteret lydeffektniveau: Procedurer for overensstemmelsesvurdering iht. bilag VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Handlingsmål Fig. Leveringsomfang 1 Montering af bøjlegrebene 2 Græsboks føjes sammen 3 Græsboks sættes i/tages af 3 Slåhøjde indstilles 4 Forlængerledning anbringes 5 Tænding 5 Arbejdsanvisninger 5 Slukning 5 Arbejdsanvisninger 6 Vedligeholdelse af kniv 7 Valg af tilbehør 8 OBJ_BUCH-1919-004.book Page 61 Tuesday, July 1, 2014 9:57 AM62 | Dansk F 016 L81 153 | (1.7.14) Bosch Power Tools Fejlsøgning Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedel- stegninger og informationer om reservedele findes også un- der: www.bosch-garden.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør. Det 10-cifrede typenummer på haveværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: [phone] E-Mail: [e-mail] Bortskaffelse Smid ikke haveværktøjet ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om af- fald af elektrisk og elektronisk udstyr (WEEE) og omsætning af dette til national ret skal kasseret elektrisk og elektronisk udstyr indsamles sepa- rat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. STOP Symptom Mulig årsag Afhjælpning Motor går ikke i gang Strøm er afbrudt Kontroller og tænd for strømmen Stikkontakt er defekt Prøv en anden stikkontakt Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er beska- diget Defekt/sprunget sikring Udskift sikring Græs for langt Indstil en større slåhøjde og vip haveværktøjet for at reducere belastningen i starten Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde Haveværktøj kører i in- tervaller Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er beska- diget Haveværktøjets indvendige ledninger er beskadi- get Kontakt serviceforhandleren Motorværn er aktiveret Lad motoren afkøle og indstil en større slåhøjde Haveværktøj klipper ik- ke jævnt og/eller Motoren arbejder tungt Slåhøjden er for lav Indstil en større slåhøjde Knive er sløve Kniv skiftes Tilstopning mulig Kontrollér haveværktøjet og frigør det evt. for græs (brug altid havehandsker) Kniven er monteret forkert Montér kniven rigtigt Når haveværktøjet tændes, drejer kniven ikke Kniven bremses af græsset Sluk for haveværktøjet Fjern tilstopning (brug altid havehandsker) Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (17 Nm) For stor vibration/støj Knivmøtrikken/-skruen er løs Spænd knivmøtrikken/-skruen (17 Nm) Knivene er beskadigede Kniv skiftes OBJ_BUCH-1919-004.book Page 62 Tuesday, July 1, 2014 9:57 AMSvenska | 63 Bosch Power Tools F 016 L81 153 | (1.7.14) Svenska Säkerhetsanvisningar Obs! Läs noggrant igenom anvisning- arna. Gör dig förtrogen med träd- gårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov. Beskrivning av symbolerna på träd- gårdsredskapet Allmän varning för riskmoment. Läs noga igenom bruksanvis- ningen. Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut. Varning: Håll ett betryggande avstånd från trädgårdsredska- pet när det är igång. Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte skadas. Gäller inte. Före inställningar eller rengö- ring av trädgårdsredskapet, om kabeln blivit hängande eller när trädgårdsredskapet även under en kort tid lämnas utan uppsikt ska det slås från och stickproppen dras ur nätuttaget. Håll nätsladden på betryggande avstånd från skärknivarna. Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårds- redskapet stängts av och detta kan leda till kroppsskada. Använd inte trädgårdsredska- pet i regn och utsätt det inte hel- ler för regn. Skydda dig mot elstöt. Håll anslutningskabeln på betryggande avstånd från skär- knivarna. Användning Låt aldrig barn eller personer som inte är förtrogna med bruksanvis- ningen använda trädgårdsredska- pet. Nationella föreskrifter begrän- sar eventuellt tillåten ålder för användning. När trädgårdsredska- pet inte används ska det förvaras oåtkomligt för barn. Trädgårdsredskapet får inte använ- das av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som sak- nar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säker- ställa att de inte leker med träd- gårdsredskapet. Klipp aldrig gräset när personer, speciellt då barn eller husdjur, uppehåller sig i närheten. Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. Du får inte använda trädgårdsred- skapet barfota eller med öppna san- daler. Använd alltid kraftiga skor och långa byxor. OBJ_BUCH-1919-004.book Page 63 Tuesday, July 1, 2014 9:57 AM64 | Svenska F 016 L81 153 | (1.7.14) Bosch Power Tools Granska noga gräsmattan innan du startar och plocka bort stenar, kvis- tar, ståltrådar, ben och andra främ- mande föremål. Kontrollera innan arbetet påbörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller ska- dade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans. Arbeta endast i dagsljus eller vid god belysning. Vid dåligt väder, speciellt om åskvä- der väntas, får gräsklipparen inte användas. Använd trädgårdsredskapet helst inte i vått gräs. Gå lugnt, gå aldrig snabbt. Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, kåpor eller säkerhetsutrustning som t. ex. avledningsskydd och/eller uppsamlingskorg. Bär hörselskydd. ? Arbete på sluttning kan innebära fara. – Klipp inte gräset på mycket brant sluttning. – Se till att du har bra fotfäste på lutande mark och vått gräs. – Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför. – Var ytterst försiktig när riktningen växlas. Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet. Skjut trädgårdsredskapet vid gräs- klippning alltid framåt och dra det inte mot kroppen. Knivarna måste stå stilla när träd- gårdsredskapet tippas för trans- port, när det körs över ytor utan gräs och när trädgårdsredskapet trans- porteras till eller från området som ska klippas. Tippa inte trädgårdsredskapet när motorn startas om inte högt gräs kräver tippning. I detta fall tryck inte ned handtaget på motsatt sida mer än vad som är nödvändigt för lyft- ning. Se till att du håller händerna på handtaget när du åter lägger ned trädgårdsredskapet. Koppla på trädgårdsredskapet enligt beskrivning i bruksanvis- ningen och se till att du håller föt- terna på betryggande avstånd från roterande delar. Håll händerna och fötterna på betryggande avstånd från roterande delar. Håll dig på avstånd till utkastnings- zonen när du använder trädgårds- redskapet. Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. Gör inga förändringar på träd- gårdsredskapet. Otillåtna föränd- ringar kan menligt påverka träd- gårdsredskapets säkerhet och leda till kraftigare buller och vibrationer. Kontrollera regelbundet anslut- ningskabeln och den använda skarv- sladden. Anslut inte en skadad kabel till elnätet och berör inte kabeln innan den frånkopplats från elnätet. Risk finns att en skadad kabel berör spänningsförande delar. Skydda dig mot elstöt. OBJ_BUCH-1919-004.book Page 64 Tuesday, July 1, 2014 9:57 AMSvenska | 65 Bosch Power Tools F 016 L81 153 | (1.7.14) Lövuppsamlare Lövsamlarknivens form kan ta upp höstlö- vet från gräset. För att denna funktion ska fungera perfekt bör beaktas: – samla upp lövet med en snitthöjdsin- ställning på 70 mm – samla upp lövet på gräsmattan – före uppsamling av löv kontrollera arbetsytan och håll personer, hjus- djur, föremål av glas och bilar på betryggande avstånd Dra stickproppen ur stickuttaget: – alltid när trädgårdsredskapet lämnas utan uppsikt. – innan blockeringar åtgärdas, – när kontroll, rengöring eller arbeten utförs på trädgårdsredskapet, – efter kontakt med främmande före- mål. Kontrollera genast trädgårds- redskapet avseende skada och låt det vid behov repareras, – när trädgårdsredskapet börjar vibre- rar på ovanligt sätt (kontrollera genast). Strömanslutning Kontrollera att strömkällans spän- ning överensstämmer med uppgif- terna på redskapets dataskylt. Vi rekommenderar att ansluta red- skapet endast till ett stickuttag som har säkrats med en jordfelsbrytare på 30 mA. Vid byte av redskapets nätsladd får endast en av tillverkaren godkänd nätsladd användas, för artikel-nr och -typ se bruksanvisningen. Grip aldrig tag i stickproppen med våta händer. Nätsladden eller skarvsladden får inte överköras, komma i kläm eller rivas i, då risk finns för att den ska- das. Skydda sladden mot hetta, olja och vassa kanter. Skarvsladden måste ha det tvärsnitt som anges i bruksanvisningen och dessutom vara spolsäker. Stickan- slutningen får inte ligga i vatten. Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Elektrisk säkerhet Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsred- skapet och dra ur stickproppen. Detta gäller även om nätsladden skadats eller är tilltrasslad. Efter frånkoppling av trädgårds- redskapet rör sig knivarna ännu några sekunder. Varning – berör inte den rote- rande kniven. Trädgårdsredskapet är skyddsisolerat och kräver därför ingen jordning. Drift- spänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända skarvsladdar. För information kontakta auktoriserad kundservice. Använd endast förlängningssladdar med beteckningen H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57). För redskapet får endast en förläng- ningssladd med följande ledararea användas: – 1,0 mm

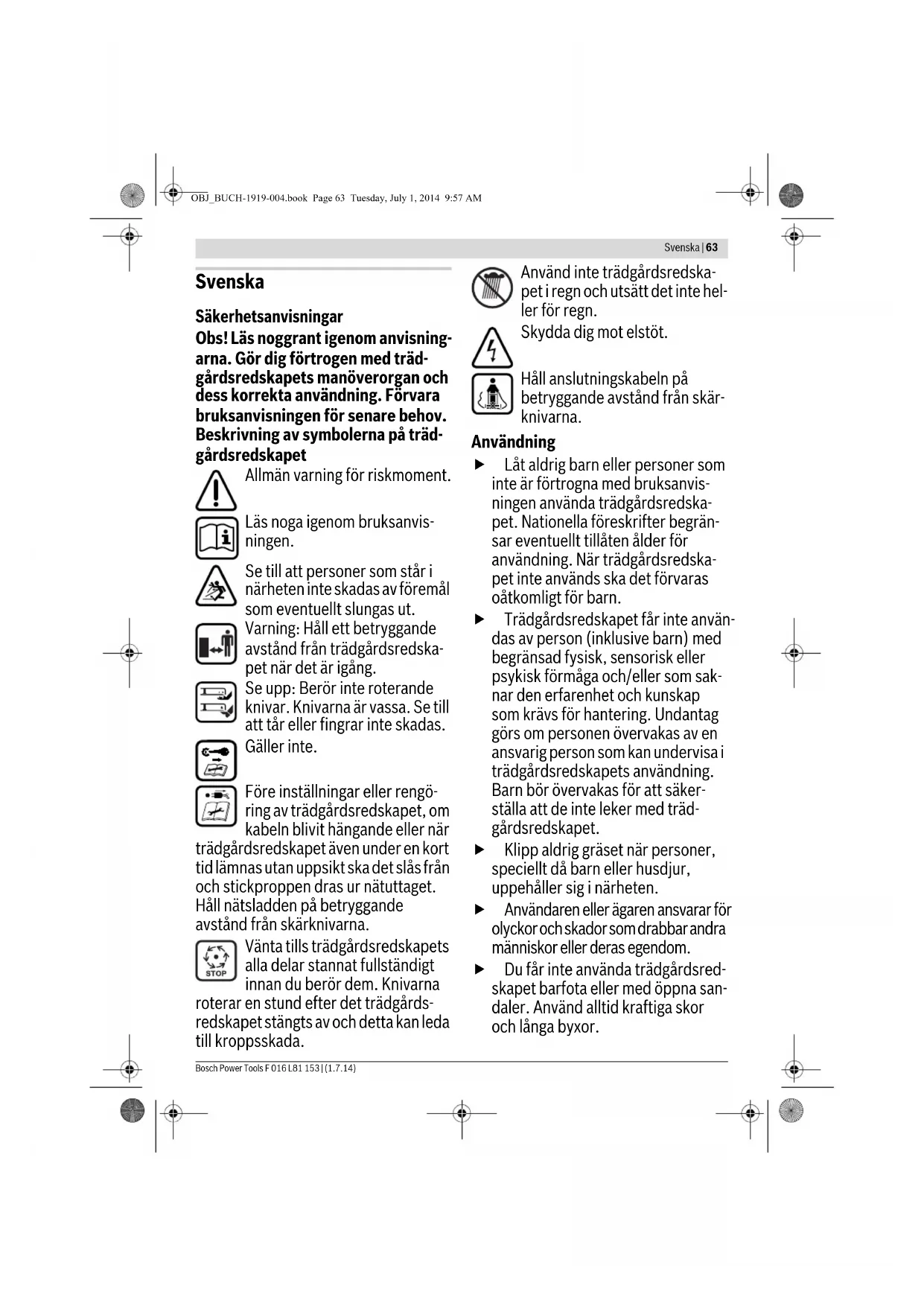

: maximal längd 40 m – 1,5 mm

: maximal längd 60 m – 2,5 mm

: maximal längd 100 m OBJ_BUCH-1919-004.book Page 65 Tuesday, July 1, 2014 9:57 AM66 | Svenska F 016 L81 153 | (1.7.14) Bosch Power Tools Anvisning: Om en skarvsladd används måste den – enligt beskrivning i säker- hetsföreskrifterna – ha en skyddsle- dare som via stickproppen anslutits till skyddsledaren i elsystemet. I tveksamma fall hör med en utbildad elektriker eller närmaste Bosch servi- cestation. SE UPP: Skarvsladdar av annat slag kan innebära fara. Skarvslad- den, stickproppen och kontaktdo- nen måste vara vattentäta och godkända för användning utom- hus. Sladdkontaktdon ska vara torra och får inte ligga på marken. För ökat skydd rekommenderar vi att använda en FI-jordfelsbrytare (RCD) med en utlösningsström på högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras före varje användning. Anvisningar för produkter som inte säljs i GB: OBSERVERA: För din säkerhet krävs att trädgårdsredskapets stickpropp ansluts till skarvsladden. Skarvslad- dens koppling måste skyddas mot stänkvatten, bestå av gummi eller ha gummimantel. Skarvsladden ska vara försedd med dragavlastning. Anslutningssladden måste regelbundet kontrolleras avseende skador och får endast användas i felfritt tillstånd. Om anslutningssladden skadats får den repareras endast i en auktoriserad Bosch-verkstad. Service Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Granska att alla muttrar, bultar och skruvar sitter stadigt fast; detta garanterar att trädgårdsredskapets tillförlitlighet upprätthålls. Kontrollera regelbundet uppsam- lingskorgens tillstånd och förslit- ning. Kontrollera trädgårdsredskapet och byt av säkerhetsskäl ut förslitna och skadade delar. Använd endast knivar som är avsedda för detta trädgårdsred- skap. Kontrollera att reservdelarna är av Bosch-fabrikat. Före lagring kontrollera att träd- gårdsredskapet är rent och utan återstoder. Vid behov rengör med en mjuk, torr borste. Symboler Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkrare användning av trädgårdsredskapet. Symbol Betydelse Rörelseriktning Reaktionsriktning Bär skyddshandskar Vikt Inkoppling Urkoppling Tillåten hantering Förbjuden handling Tillbehör/reservdelar OBJ_BUCH-1919-004.book Page 66 Tuesday, July 1, 2014 9:57 AMSvenska | 67 Bosch Power Tools F 016 L81 153 | (1.7.14) Ändamålsenlig användning Trädgårdsredskapet är avsett för gräsklippning i en hemträd- gård. Tekniska data Buller-/vibrationsdata Gräsklippare Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Produktnummer 3 600 HA4 0.. 3 600 HA4 1.. Upptagen märkeffekt W 1300 1400 Knivbredd cm 34 37 Snitthöjd mm 20 – 70 20 –70 Volym, uppsamlingskorg l4040 Vikt enligt EPTA-Procedure 01/2003 kg 11,6 11,7 Skyddsklass /II /II Serienummer se dataskylten på trädgårdsredskapet Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera. Gräsklippare Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Produktnummer 3 600 HA4 2.. 3 600 HA4 3.. Upptagen märkeffekt W 1700 1800 Knivbredd cm 40 43 Snitthöjd mm 20 – 70 20 –70 Volym, uppsamlingskorg l5050 Vikt enligt EPTA-Procedure 01/2003 kg 13,1 13,2 Skyddsklass /II /II Serienummer se dataskylten på trädgårdsredskapet Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera. Bullernivåvärde förmedlas enligt EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Verktygets A-vägda ljudnivå är i typiska fall: ljudtrycksnivå ljudeffektnivå onoggrannhet K Använd hörselskydd! dB(A) dB(A)

=1,4 Totala vibrationsemissionsvärden (vektorsumma i tre riktningar) fram- taget enligt EN 60335: vibrationsemissionsvärde a
