KULLANIM KILAVUZU Rotak 40 M BOSCH

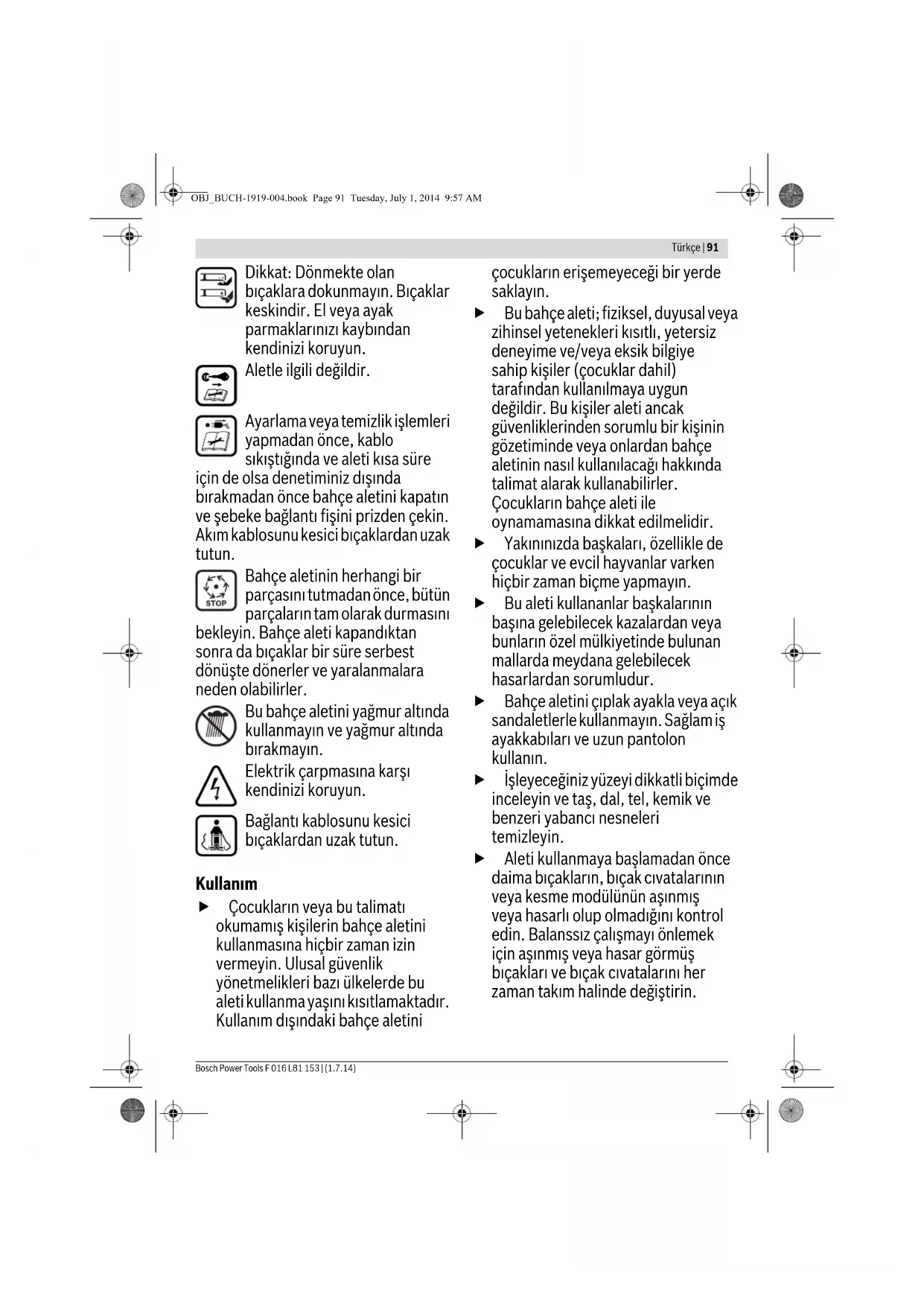

κραδασμοί/θόρυβοι Χαλαρή/Χαλαρό βίδα/παξιμάδι μαχαιριού Σφίξτε τη βίδα/το παξιμάδι μαχαιριού (17 Nm) Χαλασμένο μαχαίρι Αλλαγή μαχαιριού Συμπτώματα Πιθανή αιτία Θεραπεία OBJ_BUCH-1919-004.book Page 90 Tuesday, July 1, 2014 9:57 AMTürkçe | 91 Bosch Power Tools F 016 L81 153 | (1.7.14) Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak parmaklarınızı kaybından kendinizi koruyun. Aletle ilgili değildir. Ayarlama veya temizlik işlemleri yapmadan önce, kablo sıkıştığında ve aleti kısa süre için de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosunu kesici bıçaklardan uzak tutun. Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler. Bu bahçe aletini yağmur altında kullanmayın ve yağmur altında bırakmayın. Elektrik çarpmasına karşı kendinizi koruyun. Bağlantı kablosunu kesici bıçaklardan uzak tutun. Kullanım Çocukların veya bu talimatı okumamış kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanım dışındaki bahçe aletini çocukların erişemeyeceği bir yerde saklayın. Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler. Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir. Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın. Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. Bahçe aletini çıplak ayakla veya açık sandaletlerle kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin. Aleti kullanmaya başlamadan önce daima bıçakların, bıçak cıvatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cıvatalarını her zaman takım halinde değiştirin. OBJ_BUCH-1919-004.book Page 91 Tuesday, July 1, 2014 9:57 AM92 | Türkçe F 016 L81 153 | (1.7.14) Bosch Power Tools Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın. Elverişsiz hava koşullarında, özellikle fırtına ve sağnak yağış beklenirken çim biçme makinesi ile çalışmayın. Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın. Her zaman sakin çalışın, acele etmeyin. Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın. Koruyucu kulaklık kullanın. Meyilli yüzeylerde çalışmak tehlikeli olabilir. – Çok meyilli yüzeylerde biçme yapmayın. – Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin. – Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın. – Dik yerlerde yön değiştirirken özellikle dikkatli olun. Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun. Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin. Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir. Uzun çimlerin bulunduğu yerlerde start için gerekli olması haricinde motoru çalıştırırken bahçe aletini devirmeyin. Buna zorunlu olduğunuz durumlarda, kullanıcının karşısındaki tarafı tutamağa bastırmak suretiyle gerektiğinden fazla kaldırmayın. Bahçe aletini bırakırken ellerinizin tutamakta olmasına dikkat edin. Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen bıçaklardan yeterli uzaklıkta olmasına dikkat edin. Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun. Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın. Alette bir değişiklik yapmayın. Müsaade edilmeyen değişiklikler bahçe aletinizin güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir. Bağlantı kablosu ile kullanılan uzatma kablosunu düzenli aralıklarla kontrol edin. Hasarlı bir kabloyu akım şebekesine bağlamayın veya akım şebekesinden ayırmadan önce hasarlı kabloya dokunmayın. Kablo hasar gördüğünde gerilim ileten parçalara temas edilebilir. Elektrik çarpma tehlikesine karşı kendinizi koruyun. OBJ_BUCH-1919-004.book Page 92 Tuesday, July 1, 2014 9:57 AMTürkçe | 93 Bosch Power Tools F 016 L81 153 | (1.7.14) Enerjiden tasarruf etmek için bahçe aletini sadece kullanacağınız zaman açın. Yaprak toplama Yaprak toplama bıçağı Sonbahar yapraklarını çiminizden alacak biçimde tasarlanmıştır. Bu fonksiyonun optimum bir sonuç alabilmesi için aşağıdaki noktalara uyulmalıdır: – Yaprakları sadece 70 mm kesme yüksekliği ayarında toplayın – Yaprakları sadece çimleriniz üzerinde toplayın – Yaprak toplama işine başlamadan önce çalışma yüzeyini kontrol edin ve insanları, evcil hayvanları, cam nesneleri ve otomobilleri uzak tutun Şu durumlarda şebeke fişini prizden çekin: – Bahçe aletinin yanından ayrılırken, – blokajları giderirken, – bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken, – yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın, – bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin). Akım bağlantısı Akım kaynağının gerilimi aletin tip etiketinde belirtilen gerilime uygun olmalıdır. Bu aletin sadece 30 mA’lik hatalı akım koruma şalteri ile sigortalanmış bir prize bağlanması tavsiye olunur. Bu aletin kablosunu değiştirirken sadece üretici tarafından öngörülen şebeke bağlantı kablolarını kullanın; sipariş numarası ve tip için kullanım kılavuzuna bakın. Şebeke fişini hiçbir zaman ıslak elle tutmayın. Şebeke bağlantı kablosunu veya uzatma kablosunu kırmayın, ezmeyin veya aleti bunların üzerinden geçirmeyin, aksi takdirde hasar görebilirler. Kabloyu sıcaktan, yağdan ve keskin kenarlı cisimlerden koruyun. Uzatma kablosu kullanım kılavuzunda belirtilen kesite sahip olmalı ve püskürme suyuna karşı korunmalı olmalıdır. Fiş bağlantısı suya girmemelidir. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. Elektrik güvenliği Dikkat! Bakım ve temizlik işlemlerinden önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosu hasar gördüğünde, kesildiğinde veya karıştığında da aynı işlemi uygulayın. Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüşte dönerler. Dikkat –Dönmekte olan kesici bıçağa dokunmayın. Bahçe aletiniz güvenlik sağlamak üzere koruyucu izolasyonludur ve topraklama gerektirmez. İşletme gerilimi 230 V AC, 50 Hz’dir (AB üyesi olmayan ülkeler için tipe göre 220 V, 240 V). Sadece bahçe OBJ_BUCH-1919-004.book Page 93 Tuesday, July 1, 2014 9:57 AM94 | Türkçe F 016 L81 153 | (1.7.14) Bosch Power Tools aletinizle kullanılmaya müsaadeli uzatma kablosu kullanın. Bu konudaki bilgileri yetkili müşteri servisinden alabilirsiniz. Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227 IEC 53, 60245 IEC 57) tipi uzatma kablosu kullanılabilir. Aleti uzatma kablosu ile kullanıyorsanız, sadece şu kesitli kabloları kullanmalısınız: – 1,0 mm

: maksimum uzunluk 100 m Uyarı: Bir uzatma kablosu kullanılırken, bu kablo – güvenlik talimatında belirtildiği gibi – fiş üzerinden elektrik sisteminize bağlı bir koruyucu iletkene sahip olmalıdı. Emin olmadığınız durumlarda eğitimli bir elektrik teknisyenine veya en yakınınızdaki Bosch servis temsilcisine danışın. DİKKAT: Usulüne uygun olmayan uzatma kabloları tehlikeli olabilir. Uzatma kablosu, fiş ve kuplaj su sızdırmaz ve açık havada kullanılmaya müsaadeli olmalıdır. Kablo bağlantıları kuru olmalı ve yerde durmamalıdır. Güvenliği artırmak için maksimum 30 mA’lik hatalı akımlı bir FI-Şalterin (RCD) kullanılması tavsiye olunur. Bu FI-Şalteri her kullanımdan önce kontrol edilmelidir. İngiltere’de satılmayan ürünler için uyarı: DİKKAT: Güvenliğiniz için bahçe aletinize monte edilmiş olan fişin bağlantı kablosuna bağlanması gereklidir. Uzatma kablosunun kuplajı püskürme suyuna karşı korunmalı olmalı, kauçuktan yapılmış olmalı veya kauçuk kaplı olmalıdır. Uzatma kablosu bir gerginlik giderme tertibatı ile kullanılmalıdır. Bağlantı kablosunun hasarlı olup olmadığı düzenli aralıklarla kontrol edilmeli ve sadece kusursuz durumda kullanılmalıdır. Bağlantı kablosu hasar görecek olursa sadece yetkili Bosch servis atölyesinde onarılmalıdır. Bakım Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. Çit kesme makinesini güvenli bir durumda kullanabilmek için bütün somunların, cıvataların ve pimlerin yerlerine iyice oturmasını sağlayın. Çim toplama selesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin. Bahçe aletini kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin. Sadece bahçe aleti için öngörülen kesici bıçakları kullanın. Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun. Saklamak üzere kaldırmadan önce bahçe aletinin temiz ve kalıntılardan arınmış olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir fırça ile temizleyin. OBJ_BUCH-1919-004.book Page 94 Tuesday, July 1, 2014 9:57 AMTürkçe | 95 Bosch Power Tools F 016 L81 153 | (1.7.14) Semboller Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur. Usulüne uygun kullanım Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır. Teknik veriler Sembol Anlamı Hareket yönü Reaksiyon yönü Koruyucu eldiven kullanın Ağırlığı Açma Kapama Müsaade edilen davranış Yasak işlem Akesesuar/Yedek parça Sembol Anlamı Tutamak kollu Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Ürün kodu 3 600 HA4 0.. 3 600 HA4 1.. Giriş gücü W 1300 1400 Bıçak genişliği cm 34 37 Kesme yüksekliği mm 20 – 70 20 –70 Çim toplama selesi hacmi l4040 Ağırlığı EPTA-Procedure 01/2003’e göre kg 11,6 11,7 Koruma sınıfı /II /II Seri numarası bahçe aletindeki tip etiketine bakın Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir. Tutamak kollu Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Ürün kodu 3 600 HA4 2.. 3 600 HA4 3.. Giriş gücü W 1700 1800 Bıçak genişliği cm 40 43 Kesme yüksekliği mm 20 – 70 20 –70 Çim toplama selesi hacmi l5050 Ağırlığı EPTA-Procedure 01/2003’e göre kg 13,1 13,2 Koruma sınıfı /II /II Seri numarası bahçe aletindeki tip etiketine bakın Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir. OBJ_BUCH-1919-004.book Page 95 Tuesday, July 1, 2014 9:57 AM96 | Türkçe F 016 L81 153 | (1.7.14) Bosch Power Tools Gürültü/Titreşim bilgisi Uygunluk beyanı Ürün kategorisi: 32 Resmen tanınmış merkez: SRL, Sudbury, England, Nr. 1088 Teknik belgelerin bulunduğu merkez (2006/42/EC, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montaj ve işletim Gürültü emisyon değerleri EN 60335-2-77 uyarınca belirlenmektedir. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi Gürültü emisyonu seviyesi Tolerans K Koruyucu kulaklık kullanın! dB(A) dB(A)

=1,4 Toplam titreşim değeri (üç yönün vektör toplamı) EN 60335’e göre belirlenmektedir: Titreşim emisyon değeri a

<2,5 =1,5 <2,5 =1,5 <2,5 =1,5 <2,5 =1,5 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 2014/30/EU, 2006/42/AT, 2000/14/AT yönergelerinin geçerli bütün hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60335-1, EN 60335-2-77. 2000/14/AT: Garanti edilen gürültü emisyonu seviyesi: Uyumluluk değerlendirme yöntemi ek VI uyarınca. VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 İşlemin amacı Şekil Teslimat kapsamı 1 Tutamak kolunun takılması 2 Çim tutma selesinin takılması 3 Çim tutma selesinin takılması/çıkarılması 3 Kesme yüksekliğinin ayarlanması 4 Uzatma kablosunun takılması 5 Açma 5 Çalışırken dikkat edilecek hususlar 5 Kapama 5 Çalışırken dikkat edilecek hususlar 6 Bıçakların bakımı 7 Aksesuar seçimi 8 OBJ_BUCH-1919-004.book Page 96 Tuesday, July 1, 2014 9:57 AMTürkçe | 97 Bosch Power Tools F 016 L81 153 | (1.7.14) Hata arama Müşteri hizmeti ve uygulama danışmanlığı Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-garden.com Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır. Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi [phone] Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: [phone] Tel.: [phone] İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: [phone] Tel.: [phone] Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: [phone] Tel.: [phone] STOP Hata göstergesi Olası neden Giderilme yolu Motor çalışmıyor Şebeke gerilimi yok Kontrol edin ve açın Şebeke prizi arızalı Başka bir priz kullanın Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin Sigorta atmış durumda Sigortayı değiştirin Çimler çok uzun Daha büyük bir kesme yüksekliği ayarlayın ve başlangıç yükünü azaltmak için bahçe aletini devirin Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın Bahçe aleti kesintili olarak çalışıyor Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin Bahçe aletinin içindeki kablo sisteminde hata var Müşteri servisine başvurun Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın Bahçe aleti düzensiz kesme izi bırakıyor ve/veya Motor ağır çalışıyor Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayaralayın Bıçaklar körelmiş Bıçak değiştirme Tıkanma olabilir Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin (daima bahçe eldivenleri kullanın) Bıçaklar yanlış takılmış Bıçakları doğru takın Bahçe aleti açıldıktan sonra bıçak dönmüyor Bıçakların dönmesi çim tarafından engelleniyor Bahçe aletini kapatın Tıkanmaya giderin (daima bahçe eldivenleri kullanın) Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm) Aşırı titreşim ve gürültü var Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm) Bıçaklar hasarlı Bıçak değiştirme OBJ_BUCH-1919-004.book Page 97 Tuesday, July 1, 2014 9:57 AM98 | Polski F 016 L81 153 | (1.7.14) Bosch Power Tools Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: [phone] Tel.: [phone] Örsel Bobinaj
