KULLANIM KILAVUZU UniversalRotak 36590 BOSCH
Dikkat! Aşağıdaki talimatı dikkatlice okuyun. Kumanda elemanlarının işlevini ve ürünün usulüne uygun olarak kullanılmasını öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.
Bahçe aleti, şarj cihazı ve akü üzerindeki sembollerin açıklaması
Genel tehlike uyarısı.
Kullanım kılavuzunu tam olarak okuyun.
Çalışırken yakınınızda duran kişilerin etrafa savrulan yabancı cisimlerle
yaralanmamasına dikkat edin.
Uyarı: Ürün çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.
Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya

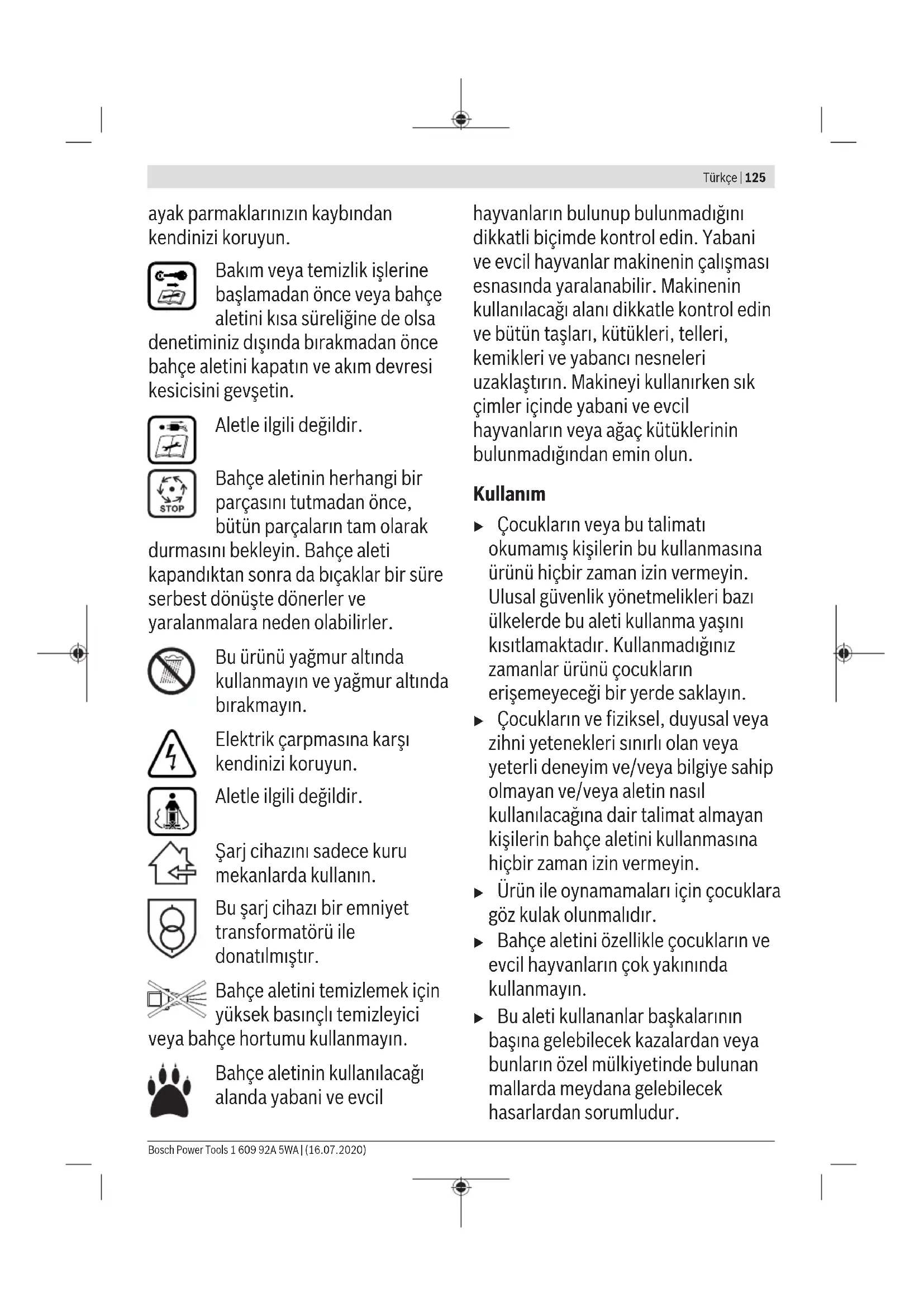

ayak parmaklarınızın kaybından kendinizi koruyun.
Bakım veya temizlik işlerine başlamadan önce veya bahçe aletini kısa süreliğine de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve akım devresi kesicisini gevşetin.
Aletle ilgili değildir.
Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler.
Bu ürünü yağmur altında kullanmayın ve yağmur altında bırakmayın.
Elektrik çarpmasına karşı kendinizi koruyun.
Aletle ilgili değildir.
Şarj cihazını sadece kuru mekanlarda kullanın.
Bu şarj cihazı bir emniyet transformatörü ile donatılmıştır.
Bahçe aletini temizlemek için yüksek basınçlı temizleyici nçe hortumu kullanmayın.
Bahçe aletinin kullanılacağı alanda yabancı ve evcil
hayvanların bulunup bulunmadığını dikkatli biçimde kontrol edin. Yabani ve evcil hayvanlar makinenin çalışması esnasında yaralanabilir. Makinenin kullanılacağı alanı dikkatle kontrol edin ve bütün taşları, kütükleri, telleri, kemikleri ve yabancı nesneleri uzaklaştırın. Makineyi kullanırken sık çimler içinde yabancı ve evcil hayvanların veya ağaç kütüklerinin bulunmadığından emin olun.
Kullanım
▶ Çocukların veya bu talimatı okumamış kişilerin bu kullanmasına ürünü hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanmadığınız zamanlar ürünü çocukların erişemeyeceği bir yerde saklayın.
▶ Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin.
▶ Ürün ile oynamamaları için çocuklara göz kulak olunmalıdır.
▶ Bahçe aletini özellikle çocukların ve evcil hayvanların çok yakınında kullanmayın.
▶ Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.
▶ Bu ürünü kullanırken açık lastik ayakkabılar veya sandaletler kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. Bu ürünü hiçbir zaman çıplak ayakla kullanmayın.
▶ İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin.
▶ Aleti kullanmaya başlamadan önce daima bıçakların, bıçak cívatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cívatalarını her zaman takım halinde değiştirin.
▶ Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın.
▶ Elverişsiz hava koşullarında, özellikle fırtına ve sağanak yağış beklenirken çim biçme makinesi ile çalışmayın.
▶ Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın.
▶ Her zaman sakin çalışın, acele etmeyin.
▶ Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın.
Kendi sağlığınız açısından koruyucu kulaklık kullanmanızı tavsiye ederiz.
▶ Yorgun veya hastaysanız veya alkol, hap veya aldığınız ilaçların etkisi altındaysanız ürünü kullanmayın.
▶ Meyilli yüzeylerde çalışmak tehlikeli olabilir:
– Çok meyilli yüzeylerde biçme yapmayın.
– Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin.
– Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın.
– Dik yerlerde yön değiştirirken özellikle dikkatli olun.
▶ Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun.
▶ Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin.
▶ Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir.
▶ Motoru başlatırken veya çalıştırırken bahçe aletini devirmeyin.
▶ Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen biçaklardan yeterli uzaklıkta olmasına dikkat edin.
▶ Ellerinizi ve ayaklarını zı aletin dönen parçalarının yakınına getirmeyin.
▶ Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun.
▶ Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın.
▶ Depolama esnasında bahçe aletinin 4 tekerlek üzerinde durduğundan emin olun.
▶ Bahçe aletini sadece taşıma tutamağından tutarak kaldırın. Taşıma tutamağını dikkatli kullanın.
Üründe hiçbir değişiklik yapmayın.
Müsaade edilmeyen değişiklikler ürününüzün güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir.
Yaprak toplama
Yaprak toplama biçağı Sonbahar yapraklarını çiminizden alacak biçimde tasarlanmıştır. Bu fonksiyonun optimum bir sonuç alabilmesi için aşağıdaki noktalara uyulmalıdır:
– Yaprakları sadece maksimum kesme yüksekliğinde toplayın.
– Yaprakları sadece çimleriniz üzerinde toplayın.
– Yaprak toplama işine başlamadan önce çalışma yüzeyini kontrol edin ve insanları, evcil hayvanları, cam nesneleri ve otomobilleri uzak tutun.
Akım devresi kesicisinin gevşetilmesi
– Bahçe aletinin yanından ayrılırken.
- blokajları giderirken.
– bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken.
– yabancı bir nesneye çarptığınızda.
Hemen bahçe aletinde bir hasar
olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın.
– bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin).
Bakım
- Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
▶ Tüm somunların, civataların ve vidaların, ürün ile güvenli bir şekilde çalışmak için sıkı olduğundan emin olun.
- Çim toplama haznesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin.
▶ Ürünü kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin.
▶ Sadece bahçe aleti için öngörülen kesici bıçakları kullanın.
▶ Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun.
Saklamak üzere kaldırmadan önce ürünün temiz ve kalıntılardan arınmış olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir fırça ile temizleyin.
Akünün optimum kullanımı için güvenlik talimatları ve uyarılar
Aküyü takmadan önce bahçe aletinin kapalı olduğundan ve akım devresi kesicisinin gevşetildiğinden emin olun. Bahçe aleti açık durumda iken akü takılacak olursa kazalara neden olunabilir.
▶ Sadece bu bahçe aleti için öngörülen Bosch aküleri kullanın. Başka marka akülerin kullanılması yaralanmalara veya yangına neden olabilir.
▶ Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü ısıya (örneğin sürekli güneş ışınına), ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
Kullanım dışındaki aküleri büro ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasındaki bir kısa devre yanıklara veya yangına neden olabilir.
Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yeri havalandırın ve şikayetler oluşursa hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir.
Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.
▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır.
Aküyü neme ve suya karşı koruyun.
▶ Bahçe aletini sadece -20 °C ile 50 °C arasında depolayın. Bahçe aletini örneğin yaz mevsiminde otomobil içinde bırakmayın.
Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj cihazları için güvenlik talimatı
Güvenlik talimatının bütün hükümlerini ve uyarıları okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.
Güvenlik talimatı hükümlerini ve uyarıları ileride kullanmak üzere güvenli bir yerde saklayın.
Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın.
▶ Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin şarj aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır.
▶ Çocuklara göz kulak olun. Bu şekilde çocukların şarj cihazı ile oynamasını önlersiniz.
▶ Sadece 2,0 Ah (10 akü hücresinden itibaren) kapasiteden itibaren Bosch lityum iyon aküleri şarj edin. Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküleri şarj etmeyin. Başka akülerin şarj edilmesi durumunda yangın ve patlama tehlikesi vardır.
Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sizması elektrik çarpma tehlikesini artırır.
▶ Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır.
Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır.
Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır.
Şarj cihazının havalandırma aralıklarının üstünü kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez.
▶ Yüksek elektriksel güvenlik için maksimum 30 mA tetikleme akımlı bir hatalı akım koruma şalteri kullanılmasını tavsiye ederiz. Aleti kullanmaya başlamadan önce FI koruyucu şalteri kontrol edin.
Semboller
Aşağıdaki semboller kullanım kılavuzunun okunması ve anlaşılmasında önem taşır. Sembolleri ve anlamlarını hafızanıza iyice yerleştirin. Sembolleri doğru olarak yorumlamanız size ürünü daha iyi ve daha güvenli kullanma olanağı sağlar.
Sembol Anlamı
| Hareket yönü |
| Reaksiyon yönü |
Sembol Anlamı
Koruyucu eldiven kullanın
Ağırlığı
Açma
Kapama
Müsaade edilen davranış
Sembol Anlamı
CLICK
Yasak işlem
Duyulabilir gürültü
Aksesuar/Yedek parça
Usulüne uygun kullanım
Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır. Bu bahçe aleti çit kesme, çim düzeltme ve benzeri işler için tasarlanmamıştır.
Bu bahçe aleti düz zemindeki çimlerin biçilmesi için tasarlanmıştır.
Teknik veriler
| Çim biçme makinesi Universal | Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Ürün kodu | | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| Anma gerilimi V 36 36 36 36 36 | | | | | |
| Bıçak gövdesi genişliği cm 38 38 38 38 38 | | | | | |
| Kesme yüksekliği mm 25 – 70 25 – 70 25 – 70 25 – 70 | | | | | |
| Hacim, çim toplama haznesi | 1 40 40 40 40 40 | | | | | |
| Ağırlığı EPTA-Procedure 01:2014'e göre | kg 15,0 15,0 14,0 15,0 15,0 | | | | | |
| Seri numarası (Serial Number) | | | | | bahçe aletindeki tip etiketine bakın |
| İzin verilen ortam sıcaklığı |
| – Şarjda °C (0) ... +45 (0) ... +45 (0) ... +45 (0) ... +45 |
| – Çalışma esnasında °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 |
| – Depolamada °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 |
| Akü | | Lityum iyon | Lityum iyon | Lityum iyon | Lityum iyon | Lityum iyon |
| Anma gerilimi V 36 36 36 36 36 | | | | | |
| Ürün kodu/kapasite |
| – 2 607 336 913/1 607 A35 02V | Ah | - | - | 2 x 2,0 | - | - |
| – 2 607 336 915/2 607 337 047 | Ah | 4,0 | 4,0 | - | 4,0 | - |
| – 1 607 A35 058 | Ah | - | - | - | - | 6,0 |
| Akü hücrelerinin sayısı |
| – 2 607 336 913/1 607 A35 02V | | - | - 10 | - | - | |
| – 2 607 336 915/2 607 337 047 | | 20 20 | - 20 | - | | |
| – 1 607 A35 058 | | - | - | - | - | 20 |
Bu kılavuzdaki tüm değerler, deniz seviyesinin 2000 metre altında veya üstünde kullanılmak üzere ölçülmüştür.
130 | Türkçe
Şarj cihazı AL 3620 CV AL 36V-20
| Ürün kodu EU 2 607 225 657 2 607 226 273 |
| UK 2 607 225 659 2 607 226 275 |
| AU 2 607 225 661 2 607 226 277 |
| KO 2 607 225 667 2 607 226 279 |
| Şarj akımı A 2,0 2,0 |
| Şarj süresi (akü boş durumda) |
| - 2,0 Ah’li akü dk 65 65 |
| - 4,0 Ah’li akü dk 125 125 |
| - 6,0 Ah’li akü dk 185 185 |
| Ağırlığı EPTA-Procedure 01:2014’e göre kg 0,55 0,55 |
| Koruma sınıfı | ☐/II / II | ☐ |
Gürültü/Titreşim bilgisi
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Gürültü emisyon değerleri EN 60335-2-77 standardına göre belirlenmektedir
Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır:
| – Ses basınci seviyesi | dB(A) | 76 76 76 76 76 |
| – Gürültü emisyonu seviyesi | dB(A) | 88 88 88 88 88 |
| – Tolerans K dB | | = 2,0 | = 2,0 | = 2,0 | = 2,0 | = 2,0 |
| Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K EN 60335-2-77 uyarınca belirlenmektedir |
| – Titreşim emisyon değeri a_h | m/s^2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| – Tolerans K | m/s^2 | = 1,5 | = 1,5 | = 1,5 | = 1,5 | = 1,5 |
Montaj ve işletim
| İşlemin amacı | Şekil | Sayfa |
| Teslimat kapsamı^A) | A | 326 |
| Tutamağı takın | B | 327 |
| Çalışma yüksekliğinin ayarlanması | | |
| Çim tutma haznesinin takılması/çıkarılması | C | 328 |
| Kesme yüksekliğinin ayarlanması | D | 328 |
| Akünün yerleştirilmesi | E | 329 |
| Çalıştırma-Devresi Kesiciyi Takın- Açın- Biçın- Kapatın- Devre Kesiciyi Çıkarın | F | 330 |
| Akünün çıkarılması | G | 331 |
| İşlemin amacı | Şekil | Sayfa |
| Not “biçme” | H | 332 |
| Doluluk seviyesi göstergesi çim tutma selesi boş/dolu | I | 333 |
| Bıçak bakımı/bıçak değiştirme | J | 333 |
| Aksesuar seçimi | K | 334 |
A) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
işletime alma
Güvenliğiniz için
Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesiciyi gevşetin ve aküyü çıkarın. Şalter kablosu hasarlı, kesilmiş veya sarılmış ise aynı şekilde hareket edin.
▶ Bahçe aleti kapatıldıktan sonra da biçaklar birkaç saniye dönmeye devam eder.
Dikkat: Dikkat – Dönmekte olan kesici bıçağa dokunmayın.
Akünün şarji
Akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0 °C ile 35 °C arasında şarjına izin verir. Bu yolla uzun bir akü kullanım ömrü sağlanır.
Not: Akü kısmı şarjlı olarak teslim edilir. Aküden tam performansı alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin.
Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Lityum iyon akü „Electronic Cell Protection (ECP)“ sistemi ile derin deşarja karşı korunmalıdır. Akü boşaldığında ürün bir koruyucu devre üzerinden kapatılır: Bahçe aleti artık çalışmaz.
Ürün otomatik olarak kapandığında açma/kapama şalteri üzerine bastırmaya devam etmeyin. Akü hasar görebilir.
Akülerin atılmasına ilişkin uyarıları dikkate alın.
Akünün takılması/çıkarılması
Not: Uygun aküler kullanılmadığı takdirde işlev bozuklukları ve aletin hasar görme riski vardır.
Şarj edilmiş aküyü yerine yerleştirin. Akünün tam olarak yerine yerleştirildiğinden emin olun.
Aküyü aletten çıkarmak için akü yuvası boşa alma tuşuna basın ve aküyü çekerek çıkarın.
Şarj işlemi
Şarj cihazının şebeke bağlantı fişi prize takıldıktan ve akü şarj cihazı içine yerleştirildikten sonra şarj işlemi başlar.
Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü gerilimine bağlı olarak optimum şarj akımı ayarlanır.
Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır.
Şarj cihazındaki gösterge elemanlarının anlamı (AL 3620 CV/AL 3640 CV/AL 36V-20)
Hızlı şarj işlemi
Hızlı şarj işlemi hızla yanıp sönen yeşil akü şarj göstergesi ile gösterilir.
Aküdeki gösterge elemanı: Şarj işlemi
süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm „Teknik veriler“.
Akü dolu
Yeşil akü şarj göstergesinin sürekli yanması, akünün tam olarak şarj olduğunu bildirir.
Ayrıca akünün tam olarak şarj olduğu yaklaşık saniyelik sesli sinyalle de bildirilir.
Bu durumda akü hemen kullanılmak üzere alınabilir.
Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke fişinin prize takılı olduğunu ve şarj cihazının işletme hazır olduğunu bildirir.
Akü sıcaklığı 0°C altında veya 45°C üstünde
Akü şarj göstergesinin sürekli olarak kırmızı yanması akü sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu bildirir,
bakınız Bölüm „Teknik veriler“. Müsaade edilen sıcaklık aralığına ulaşıldığında şarj cihazı otomatik olarak hızlı şarj işlemine geçer.
Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED'i yanar.
Şarj işlemi mümkün değil
Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin yanıp sönmesi ile bildirilir.
Şarj işlemi başlatılamaz ve akünün şarji
mümkün değildir (Bakınız: bölüm Hata arama).
Şarj işlemine ilişkin açıklamalar
Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez.
Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir.
Tasfiye konusundaki talimat hükümlerine uyun.
Akünün soğutulmsı (Active Air Cooling)
Şarj cihazına entegre edilmiş olan fan kontrolü, cihaz içine yerleştirilmiş olan akünün sıcaklığını kontrol eder. Akü sıcaklığı 30 °C'nin üstünde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Açılan fan bir havalandırma gürültüsü çıkarır.
Fan çalışmıyorsa, akü sıcaklığı optimum şarj sıcaklığı arasında demektir veya fan arızalıdır. Bu durumda akünün şarj süresi uzar.
Çalışırken dikkat edilecek hususlar
Akü şarj göstergesi
Akü akünün şarj durumunu gösteren bir akü şarj durumu göstergesi ile donatılmıştır. Şarj durumu göstergesi 3 yeşil LED'ten oluşur.
Şarj seviye göstergesini etkinleştirmek için şarj seviyesi tuşuna basın. Yaklaşık 5 saniye sonra şarj durumu göstergesi kendiliğinden söner.
Şarj durumu akü çıkarılmış durumda iken de kontrol edilebilir.
LED-Göstegesi Akü kapasitesi
| Sürekli ışık 3 yeşil LED ≥ 2/3 |
| Sürekli ışık 2 yeşil LED ≥ 1/3 |
| Sürekli ışık 1 yeşil LED ≤ 1/3 |
132 | Türkçe
LED-Göstegesi Akü kapasitesi
Yanıp sönme 1 yeşil LED Rezerve
Alet açıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmelidir.
Güvenlik gerekçesiyle şarj durumu ancak bahçe aleti dururken sorgulanabilir.
Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Sıcaklığı izlemek için akü göstergesi
Sıcak kontrolüne ait göstergenin kırmızı LED'i akünün veya bahçe aletinin elektronik sisteminin (akü takılı iken) optimum sıcaklık aralığında olmadığını bildirir. Bu durumda bahçe aleti çalışmaz veya tam performansla çalışmaz.
Akünün sıcaklık kontrolü
Akü takılıyken tuşa veya açma / kapama şalterine basıldığında kırmızı LED yanıp söner: Akü izin verilen işletme sıcaklığı aralığı dışında.
70 üstündeki sıcaklıkta akü, tekrar müsaade edilen işletme sıcaklık aralığına gelinceye kadar, kesme yapar.
Bahçe aleti elektronik sisteminin sıcaklık kontrolü
Açma/kapama düğmesine bastığınızda kırmızı LED sürekli yanar: Bahçe aletinin elektronik sisteminin sıcaklığı 5°C'nin altında veya 75°C'nin üstünde demektir.
90°C'nin üzerindeki sıcaklıkta bahçe aletinin elektronik sistemi tekrar müsaade edilen sıcaklık aralığına ulaşılncaya kadar kapanır.
Kesme performansı (akü işletme süresi) çim yoğunluğu, nem, çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine bağlıdır.
Biçme yaparken bahçe aletinin sık sık açılıp kapanması da kesme performansını düşürür (akü işletme süresi).
Kesme performansını (akü işletme süresi) optimum düzeye getirmek için sık sık biçme yapılması, kesme yüksekliğinin büytülmesi ve makul bir tempo ile çalışılması tavsiye olunur.
Aşağıdaki örnek, kesme yüksekliği ile kesme performansının akü şarjı temelindeki ilişkisini göstermektedir.
Kesme koşulları
Çok ince, kuru çim
| Kesme performansı | |
| 2,0 Ah’li akü 250 m | ^21 ye kadar |
| 4,0 Ah’li akü 500 m | ^21 ye kadar |
| 6,0 Ah’li akü 750 m | ^21 ye kadar |
İşletme süresini artırmak için Bosch Bahçe Aletleri için yetkili bir servisten yedek bir akü alınabilir.
Hata arama
Hata göstergesi Olası neden Giderilme yöntemi
| Motor çalışmıyor Bahçe aletinin içindeki kablo sisteminde hata var Bosch Müşteri Servisine başvurun |
| Akü boşalmış durumda Aküyü şarj edin | |
| Akü çok soğuk veya çok sıcak Aküyü ısıtın veya soğutun |
| Çimler çok uzun En büyük kesme yüksekliği ayarı ile izin verilen maks. çim yüksekliğ 30 cm |
| Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın |
| Akım devresi kesicisi doğru veya tam olarak yerleştirilmemiş | Doğru yerleştirin |
| Bahçe aleti kesintili olarak çalışıyor | Bahçe aletinin içindeki kablo sisteminde hata var Bosch Müşteri Servisine başvurun |
| Motor koruma sistemi devreye girmiş durumda Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın |
| Bahçe ekipmanı düzensiz biçme profili bırakır | Kesme yüksekliği çok düşük Daha büyük kesme yüksekliği ayarlayın |
| Bıçaklar körelmiş | Bıçağı değiştirin (bkz. Resim J) |
| Tıkanma olabilir Bahçe aletini kapatın ve akım devresi kesiciyi gevşet |
1 609 92A 5WA | (16.07.2020) Bosch Power Tools
Hata göstergesi Olası neden Giderilme yöntemi
| ve/veya motor ağır çalışır | | Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin |
| Bıçaklar yanlış takılmış Bıçakları doğru takın | |
| Bahçe aleti açıldıktan sonra bıçak dönmüyor | Bıçakların dönmesi çim tarafından engelleniyor Bahçe aletini kapatın ve akım devresi kesiciyi gevşetTıkanmayı giderin (her zaman bahçe eldivenleri giyin) |
| Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (27 Nm) |
| Aşırı titreşim ve gürültü var | Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (27 Nm) |
| Bıçaklar hasarlı | Bıçağı değiştirin (bkz. Resim J) |
Akü ve şarj cihazı
Hata göstergesi Olası neden Giderilme yöntemi
| Şarj cihazında kırmızı akü şarj göstergesi yanıp sönüyor | Akü takılı (doğru takılı) değil Akü şarj cihazına doğru olarak yerleştirin |
| Akü kontakları kirli Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak. Gerekiyorsa aküyü yenileyin |
| Şarj işlemi mümkün değil | Akü arızalı Aküyü yenileyin | |
| Şarj cihazında akü şarj göstergeleri yanmıyor | Şarj cihazının şebeke fışı takılı değil veya doğru takılı değil | Şebeke fışini tam olarak prize takın gerilimini kontrol edin, gerekiyorsa şarj cihazını Bosch elektrikli el aletleri için yetkili bir serviste kontrol ettirin |
| Priz, şebeke kablosu veya şarj cihazı arızalı Şebeke | |
Bakım ve servis
Akü bakımı
Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesicisini gevşetin ve aküyü ve çim tutma selesini çıkarın.
▶ Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Aküden optimum ölçüde yararlanabilmek için aşağıdaki uyarı ve önlemlere uyun:
– Aküyü neme ve suya karşı koruyun.
– Bahçe aletini sadece -20 °C ile 50 °C arasında depolayın. Bahçe aletini örneğin yaz mevsiminde otomobil içinde bırakmayın.
– Aküleri bahçe aletinin içinde değil ayrı yerde depolayın.
- Aküyü şiddetli güneş işını altındaki bahçe aleti içinde bırakmayın.
- Akünün saklanması için optimum sıcaklık 5 derecedir.
- Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir.
Müşteri servisi ve uygulama danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:
www.bosch-pt.com
Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.
Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar.
Türkçe
Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.
Tersane cd. Zencefil Sok.No:6 Karaköy
Beyoğlu / İstanbul
Tel.: +90 212 2974320
Fax: +90 212 2507200
E-mail: info@marmarabps.com
Bağrı açıklar Oto Elektrik
Motorlu Sanayi Çarşısı Doğruer Sk. No:9
Selçuklu / Konya
Tel.: +90 332 2354576
Tel.: +90 332 2331952
134 | Türkçe
Fax: +90 332 2363492
E-mail: bagriaciklarotoelektrik@gmail.com
Akgül Motor Bobinaj San. Ve Tİc. Ltd. Şti
Alaaddinbey Mahallesi 637. Sokak No:48/C
Nilüfer / Bursa
Tel: +90 224 443 54 24
Fax: +90 224 271 00 86
E-mail: info@akgulbobinaj.com
Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kocasinan / KAYSERİ
Tel.: +90 352 3364216
Tel.: +90 352 3206241
Fax: +90 352 3206242
E-mail: gunay@ankarali.com.tr
Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24/C
Canik / Samsun
Tel.: +90 362 2289090
Fax: +90 362 2289090
E-mail: bpsasalbobinaj@hotmail.com
Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.
10021 Sok. No: 11 AOSB
Çiğli / İzmir
Tel.: +90232 3768074
Fax: +90 232 3768075
E-mail: boschservis@aygem.com.tr
Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi
ve Ticaret Ltd. Şti
Karaağaç Mah. Sümerbank Cad. No:18/4
Merkez / Erzincan
Tel.: +90 446 2230959
Fax: +90 446 2240132
E-mail: bilgi@korfezelektrik.com.tr
Bosch Sanayi ve Ticaret A.Ş.
Elektrikli El Aletleri
Aydinevler Mah. İnönü Cad. No: 20
Küçükyalı Ofis Park A Blok
34854 Maltepe-İstanbul
Tel.: 444 80 10
Fax: +90 216 432 00 82
E-mail: iletisim@bosch.com.tr
www.bosch.com.tr
Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 İskitler
Ulus / Ankara
Tel.: +90 312 3415142
Tel.: +90 312 3410302
Fax: +90 312 3410203
E-mail: bulsanbobinaj@gmail.com
Çözüm Bobinaj
Küsget San.Sit.A Blok 11Nolu Cd.No:49/A
Şehitkamil/Gaziantep
Tel.: +90 342 2351507
Fax: +90 342 2351508
E-mail: cozumbobinaj2@hotmail.com
Onarım Bobinaj
Raif Paşa Caddesi Çay Mahallesi No:67
İskenderun / HATAY
Tel:+90 326 613 75 46
E-mail: onarim_bobinaj31@mynet.com
Faz Makine Bobinaj
Cumhuriyet Mah. Sanayi Sitesi Motor
İşleri Bölümü 663 Sk. No:18
Murat Paşa / Antalya
Tel.: +90 242 3465876
Tel.: +90 242 3462885
Fax: +90 242 3341980
E-mail: info@fazmakina.com.tr
Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti
Beylikdüzü Sanayi Sit. No: 210
Beylikdüzü / İstanbul
Tel.: +90 212 8720066
Fax: +90 212 8724111
E-mail: gunsahelektrik@ttmail.com
Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.
Ege İş Merkezi 1201/4 Sok. No: 4/B
Yenişehir / İzmir
Tel.: +90 232 4571465
Tel.: +90 232 4584480
Fax: +90 232 4573719
E-mail: info@sezmenbobinaj.com.tr
Üstündağ Bobinaj ve Soğutma Sanayi
Nusretiye Mah. Boyacılar Aralığı No: 9
Çorlu / Tekirdağ
Tel.: +90 282 6512884
Fax: +90 282 6521966
E-mail: info@ustundagsogutma.com
İŞIKLAR ELEKTRİK BOBİNAJ
Karasoku Mahallesi 28028. Sokak No:20/A
Merkez / ADANA
Tel.: +90 322 359 97 10 - 352 13 79
Fax: +90 322 359 13 23
E-mail: isiklar@isiklarelektrik.com
Diğer servis adreslerini şurada bulabilirsiniz:
Alet içindeki lityum iyon (Li-lon) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.
Üçüncü kişiler aracılığıyla yollamada (örneğin hava yolu veya nakliye şirketi ile yollamada) ambalaj ve etiketlemeye ait özel hükümlere uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır.
Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık kontakların üzerini kapatınız ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyiniz. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.
Tasfiye
Bahçe aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu bir biçimde tasfiye edilmek üzere geri dönüşüm merkezine
yollanmak zorundadır.
Bahçe aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın!
Sadece AB üyesi ülkeler için:
2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.
Aküler/Bataryalar:
Li-Ion:
Lütfen Nakliye bölümündeki uyarı ve açıklamalara uyun.
Polski
