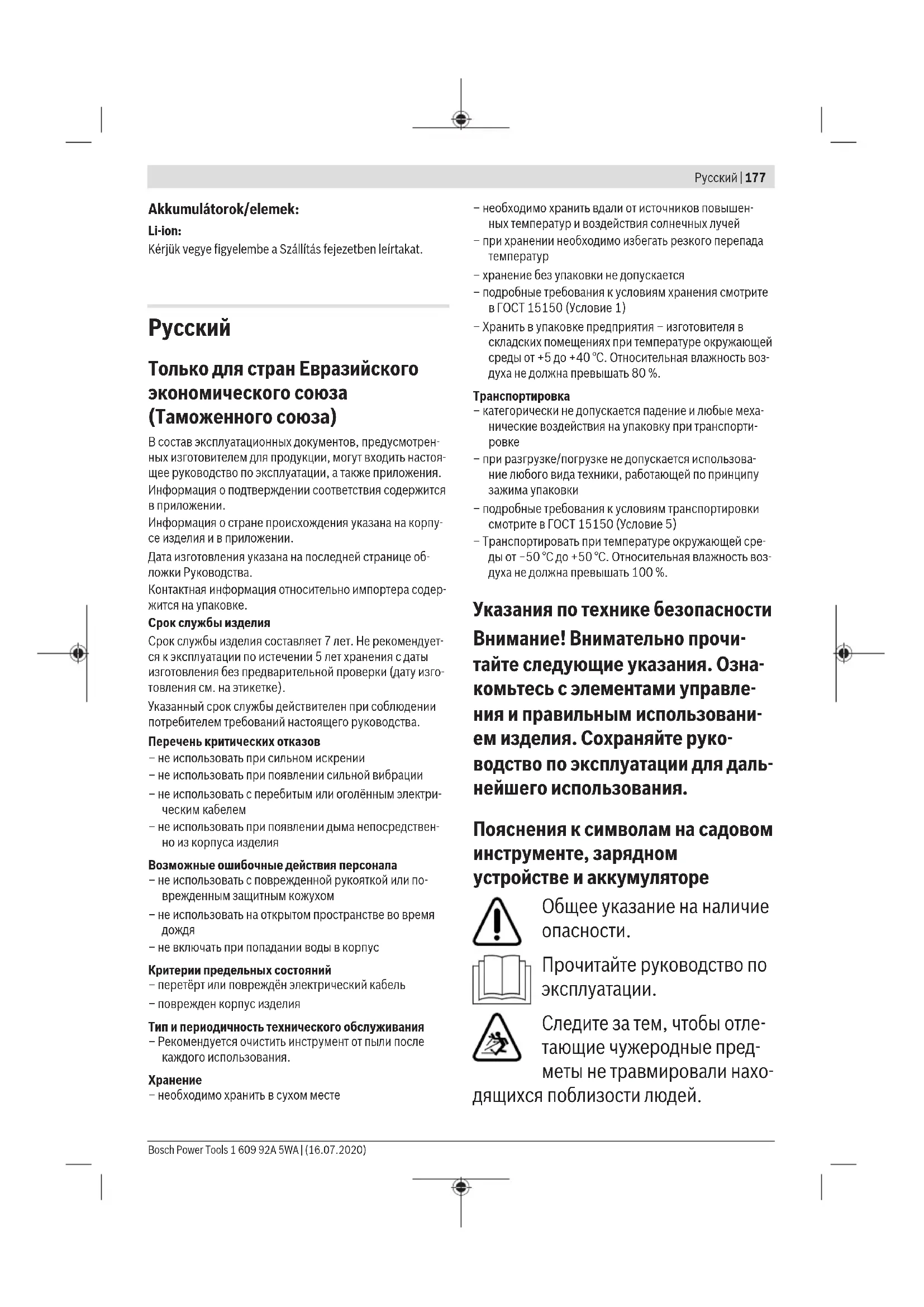

Только для стран Евразийского экономического союза (Таможенного союза)
В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.
Информация о стране происхождения указана на корпусе изделия и в приложении.
Дата изготовления указана на последней странице обложки Руководства.
Контактная информация относительно импортера содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства.
Перечень критических отказов
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
– не использовать с перебитым или оголённым электрическим кабелем
– не использовать при появлении дыма непосредственно из корпуса изделия
Возможные ошибочные действия персонала
– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать на открытом пространстве во время дождя
– не включать при попадании воды в корпус
Критерии предельных состояний
– перетёрт или повреждён электрический кабель
– поврежден корпус изделия
Тип и периодичность технического обслуживания
– Рекомендуется очистить инструмент от пыли после каждого использования.
Хранение
– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада
температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)
– Хранить в упаковке предприятия – изготовителя в складских помещениях при температуре окружающей среды от +5 до +40 °C. Относительная влажность воздуха не должна превышать 80 %.
Транспортировка
– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)
– Транспортировать при температуре окружающей среды от -50^ до +50^ . Относительная влажность воздуха не должна превышать 100 %.
Указания по технике безопасности Внимание! Внимательно прочитайте следующие указания. Ознакомьтесь с элементами управления и правильным использованием изделия. Сохраняйте руководство по эксплуатации для дальнейшего использования.
Пояснения к символам на садовом инструменте, зарядном устройстве и аккумуляторе
Общее указание на наличие опасности.
Прочитайте руководство по эксплуатации.
Следите за тем, чтобы отлетающие чужеродные предметы не травмировали нахо-я поблизости людей.
178 | Русский
Предупреждение: Соблюдайте безопасное расстояние до работающего изде- ЛИЯ.
Осторожно: Не прика-
сайтесь к вращающимся но-
жам. Ножи острые. Береги- те пальцы ног и рук.
Выключайте садовый
инструмент и расцепляйте
прерыватель электрической цепи перед проведением работ по техобслуживанию либо очистке, а также в случае, когда Вы оставляете инструмент без присмотра даже на короткое время.
Неприменимо.
Прежде чем прикасаться к деталям садового инструмента, подождите, пока все его детали полностью не остановятся. Ножи продолжают вращаться некоторое время после выключения садового инструмента и могут причинить телесные повреждения.
Не используйте изделие в дождь и не подвергайте его воздействию дождя.
Берегитесь удара электри-
ческим током.
Неприменимо.
Используйте зарядное устройство только в сухих помещениях.
Зарядное устройство оснащено защитным трансформатором.
Не используйте для очистки садового инструмента очи-
высокого давления или са-
лланг.
Тщательно проверяйте уча-
сток, на котором использу-
ется садовый инструмент, на наличие диких и домашних животных. Дикие и домашние животные могут получить травмы во время работы инструмента. Тщательно проверяйте участок, на котором используется садовый инструмент, и удаляйте все камни, палки, провода, кости и прочие посторонние предметы. Применяя садовый инструмент следите за тем, чтобы в густой траве не было скрытых диких животных, домашних животных и небольших пеньков.
Эксплуатация
▶ Никогда не позволяйте пользоваться изделием детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать допустимый возраст оператора. Если изделие не используется, храните его в недоступном для детей месте.
▶ Никогда не позволяйте пользоваться садовым инструментом детям, лицам с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями и/или лицам, не знакомым с этими указаниями.
▶ Следите за детьми и не позволяйте им играть с изделием.
▶ Никогда не пользуйтесь садовым инструментом, если поблизости находятся другие люди, в особенности дети, или домашние животные.
▶ Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу.
▶ Не используйте открытую резиновую обувь или сандалии при работе с изделием. Всегда надевайте прочную обувь и длинные брюки. Никогда не используйте изделие босиком.
▶ Тщательно осмотрите участок работы и уберите камни, палки, проволоку, кости и прочие посторонние предметы.
▶ Перед использованием всегда проверяйте ножи, винты ножей и ножевой узел на предмет износа и повреждений. Во избежание дисбаланса всегда меняйте сразу все износившиеся или поврежденные ножи и винты ножей.
▶ Косите только при дневном свете либо при хорошем искусственном освещении.
▶ Не работайте с газонокосилкой в плохую погоду, в особенности, когда надвигается гроза.
▶ По возможности не пользуйтесь садовым инструментом на влажной траве.
▶ Передвигайтесь всегда спокойно, никогда не бегите.
▶ Никогда не используйте садовый инструмент с поврежденными защитными устройствами и крышка-ми или без предохранительных приспособлений, напр., без де-флектора и/или травосборника.
▶ В целях индивидуальной защиты рекомендуем всегда использовать средства защиты органов слуха.
▶ Не пользуйтесь изделием, если Выустали или больны, или находитесь под действием спиртных напитков, наркотических средств или медикаментов.
▶ Работа на склонах может быть опасной:
– Не косите на особенно крутых склонах.
– На склонах и на мокрой траве всегда следите за уверенным шагом.
– На наклонных поверхностях всегда работайте поперек и никогда не работайте в направлении вверх или вниз.
– Будьте особенно осторожны при смене направления на склонах.
▶ Будьте крайне осторожны, если Вы идете спиной вперед или тянете садовый инструмент за собой.
▶ При скашивании травы всегда толкайте садовый инструмент перед собой и никогда не подтягивайте его к себе.
Ножи должны быть полностью остановлены, если Вам нужно на-клонить садовый инструмент для транспортировки, пересечь уча-сток, не засеянный травой, или убрать садовый инструмент с участка/переместить на участок, где Вы производили/намерены производить скашивание.
▶ Не наклоняйте садовый инструмент, начиная работу с ним или запуская двигатель.
▶ Включите садовый инструмент, как описано в инструкции по эксплуатации, следите за тем, чтобы Ваши ноги были на достаточном расстоянии от вращающихся ножей.
▶ Не приближайте руки и ноги к вращающимся частям и не подставляйте их под вращающиеся части.
▶ При работе с садовым инструментом держитесь на расстоянии от зоны выброса.
▶ Никогда не поднимайте и не переносите садовый инструмент при работающем двигателе.
▶ Следите за тем, чтобы при хранении садовый инструмент стоял всеми 4 колесами на земле.
▶ Поднимайте садовый инструмент только за ручку для переноски. Обращайтесь с ручкой для переноски аккуратно.
▶ Ничего не меняйте в изделии.
Недопустимые изменения могут сказаться на безопасности изделия и приводить к сильным шумам и вибрациям.
Уборка листьев
Нож для уборки листьев имеет форму, позволяющую собирать на газоне осенню листву. Для получения оптимальных результатов нужно соблюдать следующее:
– Собирайте листья только на максимальной высоте скашивания.
– Собирайте листья только на сво-
ем участке.
– Прежде чем собирать листья, осмотрите участок работы, и не допускайте нахождения на близком расстоянии других людей, домашних животных, стеклянных предметов и автомашин.
Отключайте прерыватель электроцепи
– Всегда, когда оставляете садовый инструмент без присмотра.
– Перед устранением застревания.
– Перед проверкой, очисткой или выполнением прочих работ на садовом инструменте.
– После столкновения с чужеродными предметами: немедленно проверьте садовый инструмент на предмет повреждений и при необходимости замените нож.
– Если садовый инструмент начнет необычно вибрировать (немедленно проверить).
Техническое обслуживание
▶ При манипуляциях или работах в зоне острых ножей всегда наде-
вайте садовые рукавицы.
▶ Проверяйте все гайки, болты и винты на предмет прочной посадки с целью обеспечения безопасного рабочего состояния изделия.
▶ Регулярно проверяйте состояние и степень износа травосборника.
▶ Проверяйте изделие и для надежности заменяйте износившиеся или поврежденные детали.
- Используйте только предусмотренные для садового инструмента ножи.
▶ Для замены используйте оригинальные запасные части фирмы Bosch.
▶ Перед хранением проверьте, чтобы изделие было чистым и на нем не было органических остатков. При необходимости очистите его сухой щеткой.
Указания по технике безопасности и указания относительно оптимального обращения с аккумуляторной батареей
Убедитесь, что садовый инструмент выключен и прерыватель электропей отключен, прежде чем вставлять аккумуляторную батарею. Установка аккумуляторной батареи во включенный садовый инструмент может привести к несчастному случаю.
Используйте только предусмотренные для данного садового инструмента аккумуляторные батареи производства Bosch. Использование других аккумуляторных батарей может привести к травмам и чревато возникновением пожара.
▶ Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания.
Защищайте аккумулятор от высоких температур (напр., от длительного нагревания на солнце), огня, воды и влаги. Это создает опасность взрыва.
Держите неиспользуемый аккумулятор вдали от канцелярских скрепок, монет, ключей, гвоздей, винтов и других мелких металлических предметов, которые могут вызвать замыкание контактов. Короткое замыкание между контактами аккумуляторной батареи может привести к ожогам или пожару.
▶ При повреждении и неправильном использовании аккумулятора могут выделяться пары. Проветрите территорию и обратитесь к врачу при наличии жалоб на состояние здоровья. Вдыхание паров может привести к раздражению дыхательных путей.
- Используйте аккумуляторную батарею только в изделиях изготовителя. Только так аккумулятор защищен от опасной перегрузки.
Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи.
▶ Не замыкайте накоротко аккумулятор. Это создает опасность взрыва.
Защищайте аккумуляторную батарею от воздействия влаги и воды.
Храните садовый инструмент и аккумулятор только при температуре от -20^ до 50^ . Напр., не оставляйте садовый инструмент летом в машине.
▶ Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой.
Указания по технике безопасности для зарядных устройств
Прочтите все указания по технике безопасности и инструкции. Упущения, допущенные при выполнении приведенных ниже инструкций, могут вызвать поражение элект-
тротоком, пожар и/или привести к тяжелым травмам.
Сохраняйте эти указания по безопасности и инструкции для будущего.
Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.
▶ Никогда не позволяйте пользоваться зарядным устройством детям, лицам с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями и/или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать допустимый возраст оператора.
▶ Не оставляйте детей без присмотра. Дети не должны играть с зарядным устройством.
Заряжайте только литий-ионные индуктивные аккумуляторные батареи Bosch емкостью 2,0 А·ч (от 10 элементов). Напряжение аккумулятора должно соответствовать зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые аккумуляторы. Иначе существует опасность пожара и взрыва.
Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.
Содержите зарядное устройство в чистоте. В результате загрязнений существует опасность электрического поражения.
Каждый раз перед использованием проверяйте зарядное устройство, шнур и штекер. Не используйте зарядное устройство, если обнаружены повреждения. Не вскрывайте зарядное устройство самостоятельно, его ремонт разрешается выполнять только квалифицированному персоналу и только с использованием оригинальных запчастей. Поврежденные зарядные устройства, шнур и штекер повышают риск поражения электротоком.
Не используйте зарядное устройство на легко-воспламеняющейся поверхности (напр., на бумаге, тканях и т. д.) или в пожароопасной среде. В связи с нагреванием зарядного устройства во время зарядки возникает опасность возгорания.
▶ Не закрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.
Для повышения электробезопасности рекомендуется использовать устройство защитного отключения с макс. током срабатывания 30 мА. Перед работой всегда проверяйте устройство защитного отключения.
Символы
Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильное толкование символов поможет лучше и безопаснее работать с изделием.
Символ Значение
| Направление движения |
| Направление реакции |
| Надевайте защитные рукавицы |
| Вес |
| Включение |
| Выключение |
| Разрешенное действие |
| Запрещенное действие |
| CLICK | Слышимый шум |
| Принадлежности/запчасти |
Применение по назначению
Садовый инструмент предназначен для скашивания травы на частных газонах.
Садовый инструмент не предназначен для обрезки кустов, подрезания травы по краям и т.д.
Садовый инструмент предназначен для скашивания травы на газонах на уровне земли.
Технические данные
| Газонокосилка Universal | Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Артикульный номер | | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| Номинальное напряжение | В 36 36 36 36 36 | | | | | |
| Ширина корпуса ножа см 38 38 38 38 38 | | | | | | |
| Высота скашивания мм | 25 – 70 25 – 70 25 – 70 25 – 70 | | | | | |
| Объем, мешок-траво-сборник | л 40 40 40 40 40 | | | | | |
| Вес согласно ЕРТА-Procedure 01:2014 | кг 15,0 15,0 14,0 15,0 15,0 | | | | | |
| Серийный номер см. заводскую табличку садового инструмента |
| Допустимая температура внешней среды |
| – во время зарядки °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | | | |
| – во время эксплуатации | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | | |
| – во время хранения °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | | | | |
| Аккумуляторная батарея | литий-ионная литий-ионная литий-ионная литий-ионная литий-ионная | | | | | |
| Номинальное напряжение | В 36 36 36 36 36 | | | | | |
| Артикульный номер/емкость |
| – 2 607 336 913/1 607 A35 02V | A·ч – – 2 x 2,0 – – | | | | | |
| – 2 607 336 915/2 607 337 047 | A·ч 4,0 4,0 – 4,0 – | | | | | |
| – 1 607 A35 058 A·ч – – – – 6,0 | | | | | | |
| Число элементов аккумулятора |
| – 2 607 336 913/1 607 A35 02V | | – – 10 – – | | | | |
| – 2 607 336 915/2 607 337 047 | | 20 20 – 20 – | | | | |
| – 1 607 A35 058 | | – – – – 20 | | | | |
Все значения в данной инструкции указаны для применения на высоте ниже чем или ровно 2000 метров над уровнем моря.
| Зарядное устройство | AL 3620 CV | AL 36V-20 |
| Артикульный номер | EC | 2 607 225 657 | 2 607 226 273 |
| Великобритания | 2 607 225 659 | 2 607 226 275 |
| Австралия | 2 607 225 661 | 2 607 226 277 |
| Корея | 2 607 225 667 | 2 607 226 279 |
| Зарядный ток | A | 2,0 | 2,0 |
| Продолжительность зарядки (аккумулятор разряжен) |
184 | Русский
Зарядное устройство AL 3620 CV AL 36V-20
| – Аккумулятор на 2,0 А·ч мин 65 65 | | |
| – Аккумулятор на 4,0 А·ч мин 125 125 | | |
| – Аккумулятор на 6,0 А·ч мин 185 185 | | |
| Вес согласно EPTA-Procedure 01:2014 кг 0,55 0,55 | | |
| Степень защиты | ☐/II /II | ☐ |
Данные по шуму и вибрации
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Шумовая эмиссия определена в соответствии с EN 60335-2-77
А-взвешенный уровень шума от агрегата обычно:
| – Уровень звуково-го давления | дБ(А) | 76 76 76 76 76 |
| – Уровень звуковой мощности | дБ(А) | 88 88 88 88 88 |
| – Погрешность К дБ | | = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 |
Суммарная вибрация a_h (векторная сумма трех направлений) и погрешность К определены в соответствии с EN 60335-2-77
| – Вибрация a_h | M/c^2 | < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Погрешность K_M/c | ^2 | = 1,5 = 1,5 = 1,5 = 1,5 = 1,5 | |
Монтаж и эксплуатация
| Действие Рису- | Страница |
| Комплект поставкиA) | A 326 |
| Монтаж рукоятки | B 327 |
| Настройка рабочей высоты | |
| Установка/снятие травосборника | C 328 |
| Настройка высоты скашивания D 328 | |
| Установка аккумулятора | E 329 |
| Эксплуатация | F 330 |
| - Установка прерывателя электрической цепи | |
| - Включение | |
| - Скашивание | |
| - Выключение | |
| - Извлечение прерывателя электрической цепи | |
| Извлечение аккумуляторной батареи | G 331 |
| Указания по работе «Скашивание» | H 332 |
| Индикатор уровня наполнения травосборника пустой/полный | I 333 |
| Техническое обслуживание ножа/замена ножа | J 333 |
| Действие Рису- | Страница |
| Выбор принадлежностей | К 334 |
A) Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.
Включение
Для Вашей безопасности
▶ Внимание! Выключите садовый инструмент, расцепите прерыватель электрической цепи и извлеките аккумуляторную батарею из инструмента перед проведением работ по техобслуживанию или очистке. Эти операции необходимо проделывать также и в том случае, если поврежден, обрезан или запутался шнур питания.
▶ После выключения садового инструмента ножи еще несколько секунд продолжают вращаться.
▶ Осторожно: не касайтесь вращающегося ножа.
Зарядка аккумуляторной батареи
Аккумулятор оснащен устройством контроля температуры, которое позволяет производить зарядку только в пределах температуры от 0 °C до 35 °C. Это повышает срок службы аккумуляторной батареи.
Указание: Аккумуляторная батарея поставляется в частично заряженном состоянии. В целях реализации полной емкости аккумуляторной батареи ее необходимо полностью зарядить в зарядном устройстве перед первой эксплуатацией.
Литий-ионную аккумуляторную батарею можно заряжать когда угодно, это не сокращает ее эксплуатационный ресурс. Прерывание процесса зарядки не повреждает аккумуляторную батарею.
Литий-ионные аккумуляторные батареи защищены от глубокой разрядки системой «Electronic Cell Protection (ECP)». При разряженной аккумуляторной батарее изделие выключается благодаря схеме защиты: Садовый инструмент больше не работает.
После автоматического выключения изделия не на-
жимайте больше на выключатель. Аккумулятор может
быть поврежден.
Учитывайте указания по утилизации аккумуляторной батареи.
Установка/извлечение аккумуляторной батареи
Указание: Использование несоответствующих аккумуляторов может привести к сбоям в работе или повреждению инструмента.
Вставьте заряженный аккумулятор. Убедитесь, что аккумулятор вставлен полностью.
Чтобы извлечь аккумулятор из инструмента, нажмите кнопку разблокировки аккумуляторной батареи и извлеките аккумулятор.
Процесс зарядки
Процесс зарядки начинается сразу после включения вилки шнура зарядного устройства в штепсельную розетку и последующей установки аккумулятора в зарядное устройство.
Благодаря интеллектуальной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и выбирает оптимальный ток зарядки в зависимости от температуры и напряжения аккумулятора.
Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен.
Значение индикаторных элементов на зарядном устройстве (AL 3620 CV/AL 3640 CV/AL 36V-20)
Режим быстрой зарядки
О быстрой зарядке свидетельствует мига-
ние зеленого индикатора заряда аккумуля-
тора.
Индикаторный элемент аккумулятора: Во время процесса зарядки по очереди загораются и вскоре гаснут 3 зеленых светодиода. Аккумулятор полностью заряжен, если 3 зеленых светодиода горят постоянно. Приблизи- тельно через 5 мин по окончании зарядки аккумулятора 3 зеленых светодиода гаснут.
Указание: Быстрая зарядка возможна, только если температура аккумуляторной батареи находится в пределах допустимого диапазона, см. раздел «Технические данные».
Аккумулятор заряжен
Непрерывное свечение зеленого светодиода сигнализирует о полностью заряженном аккумуляторе.
Дополнительно в течение ок. 2 секунд подается звуковой сигнал, сигнализирующий о полностью заряженном аккумуляторе.
Непосредственно после этого аккумулятор может быть извлечен, и им можно пользоваться.
Без вставленного аккумулятора непрерывное свечение светодиодного индикатора сигнализирует о том, что штепсельная вилка подключена к розетке и зарядное устройство готово к работе.
Температура аккумулятора ниже 0°C или выше 45°C
Непрерывное свечение красного светодиодного индикатора сигнализирует о том, что температура аккумулятора находится за
пределами допустимого температурного диапазона, см. раздел «Технический данные». После возвращения в допустимый температурный диапазон зарядное устройство автоматически переключается в режим быстрой зарядки. Если температура аккумулятора находится за пределами допустимого диапазона, при установке в зарядное устройство загорается красный светодиод.
Зарядка невозможна
Если зарядка невозможна по причине иной неполадки, мигает красный светодиод.
Процесс зарядки не начинается, зарядка ак-
кумуляторной батареи невозможна (см. раздел «Поиск неисправностей»).
Указания по зарядке аккумулятора
При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, тем не менее, безвредно и никак не указывает на технический дефект зарядного устройства.
Значительное сокращение продолжительности работы аккумуляторной батареи после зарядки указывает на то, что аккумуляторная батарея исчерпала свой ресурс и ее необходимо заменить.
Учитывайте указания по утилизации.
Охлаждение аккумулятора (Active Air Cooling)
Интегрированная в зарядное устройство система управления вентилятором следит за температурой вставленной аккумуляторной батареи. Если температура аккумулятора превышает 30 °C, вентилятор охлаждает его до оптимальной для зарядки температуры. Включенный вентилятор создает шумы во время работы.
Если вентилятор не работает, это значит, что температура аккумуляторной батареи находится в оптимальном
диапазоне или вентилятор неисправен. В этом случае время зарядки аккумулятора увеличивается.
Указания по работе
Индикатор заряда аккумуляторной батареи
Аккумулятор оснащен индикатором заряженности, который показывает его степень заряженности. Индикатор заряженности состоит из 3 зеленых светодиодов.
Для активизации индикатора заряженности нажмите кнопку индикатора заряженности. Прибл. через 5 секунд индикатор заряженности гаснет самостоятельно.
Степень заряженности можно проверять и на извлеченном аккумуляторе.
Светодиодная индикация Емкость аккумулятора
| Непрерывное свечение 3 зеленых светодиодов | ≥ 2/3 |
| Непрерывное свечение 2 зеленых светодиодов | ≥ 1/3 |
| Непрерывное свечение 1 зеленого светодиода | ≤ 1/3 |
| Мигание 1 зеленого светодиода | Резерв |
Если после нажатия кнопки не загорается ни один светодиод, аккумулятор неисправен и подлежит замене.
Из соображений безопасности проверка степени заряженности аккумулятора может производиться только при неработающем садовом инструменте.
Во время процесса зарядки по очереди загораются и вскоре гаснут 3 зеленых светодиода. Аккумулятор полностью заряжен, если 3 зеленых светодиода горят постоянно. Приблизительно через 5 мин по окончании зарядки аккумулятора 3 зеленых светодиода гаснут.
Индикатор контроля температуры аккумулятора
Красный светодиод индикатора контроля температуры сигнализирует о том, что аккумулятор или электроника садового инструмента (при установленном аккумуляторе) находятся за пределами оптимального температурного диапазона. В таком случае садовый инструмент не работает или работает не на полную мощность.
Контроль температуры аккумулятора
Красный светодиод мигает при нажатии кнопки или выключателя (при вставленной аккумуляторной батарее):
аккумуляторная батарея за пределами допустимого температурного диапазона.
При температуре выше 70 °C аккумулятор отключается до тех пор, пока он не вернется в допустимый температурный диапазон.
Контроль температуры электроники садового инструмента
Красный светодиод постоянно светится при нажатии на выключатель: Температура электроники садового инструмента ниже 5 °C или выше 75 °C.
При температуре выше 90 °C электроника садового инструмента отключается до тех пор, пока она не вернется в допустимый температурный диапазон.
Эффективность скашивания (продолжительность работы аккумулятора)
Эффективность скашивания (продолжительность работы аккумулятора) зависит от свойств газона, напр., густоты травы, влажности, длины травы, а также высоты скашивания.
Частое включение и выключение садового инструмента во время скашивания также снижает производительность скашивания (продолжительность работы аккумуляторной батареи).
Для оптимизации производительности скашивания (продолжительности работы аккумулятора) рекомендуется чаще косить, увеличить высоту скашивания и двигаться с умеренней скоростью.
Нижеприведенный пример показывает зависимость между высотой скашивания и производительностью скашивания для трех аккумуляторов.
Условия скашивания
Очень тонкая, сухая трава
| Производительность скашивания |
| Аккумулятор на 2,0 А·ч до 250 м | ^2 |
| Аккумулятор на 4,0 А·ч до 500 м | ^2 |
| Аккумулятор на 6,0 А·ч до 750 м | ^2 |
Чтобы увеличить продолжительность работы, можно использовать дополнительный аккумулятор, приобретенный через авторизированную сервисную мастерскую для садовых инструментов Bosch.
Поиск неисправностей
Проблема Возможная причина Устранение
| Двигатель не включается | Повреждена внутренняя проводка садового инструмента | Обратитесь в сервисную мастерскую Bosch |
| Разряжен аккумулятор Зарядите аккумуляторную батарею |
| Аккумулятор слишком холодный/горячий Дайте аккумулятору нагреться/остыть |
| Трава слишком высокая Макс. допустимая высота травы составляет 30 см при настройке максимальной высоты скашивания |
| Сработала защита двигателя Дайте двигателю остыть и установите большую высоту скашивания |
| Прерыватель тока вставлен неправильно/не до конца | Установите его правильно |
| Садовый инструмент работает с перебоями | Повреждена внутренняя проводка садового инструмента | Обратитесь в сервисную мастерскую Bosch |
| Сработала защита двигателя Дайте двигателю остыть и установите большую высоту скашивания |
| Садовый инструмент скашивает неравно-мерно и/или Двигатель работает с трудом | Высота скашивания слишком мала Установите большую высоту скашивания |
| Затупился нож | Замените нож (см. рис. J) |
| Возможно, агрегат забился Выключите садовый инструмент и отключите прерыватель электроцепи Проверьте нижнюю часть садового инструмента и при необходимости устраните причину (обязательно надевайте садовые рукавицы) |
| Нож установлен неправильной стороной Установите нож правильной стороной |
| После включения садового инструмента нож не вращается | На нож намоталась трава Выключите садовый инструмент и отключите прерыватель электроцепи Устраните причину (обязательно надевайте садовые рукавицы) |
| Ослабились гайка ножа/винт ножа Затяните гайку ножа/винт ножа (27 Н·м) |
| Чрезмерная вибрация/шум | Ослабились гайка ножа/винт ножа Затяните гайку ножа/винт ножа (27 Н·м) |
| Нож поврежден | Замените нож (см. рис. J) |
Аккумулятор и зарядное устройство
Проблема Возможная причина Устранение
| Красный индикатор заряда аккумулятора мигает на зарядном устройствеЗарядка невозможна | Аккумулятор не вставлен (неправильно вставлен) | Правильно вставьте аккумуляторную батарею в зарядное устройство |
| Загрязнены контакты аккумулятора Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор |
| Аккумулятор неисправен Замените аккумулятор |
| Индикатор заряда аккумулятора не горит на зарядном устройстве | Вилка сети зарядного устройства не вставлена (неправильно вставлена) в розетку | Правильно вставьте вилку в штепсельную розетку |
| Неисправность штепсельной розетки, кабеля питания или зарядного устройства | Проверьте напряжение сети, при надобности сдайте зарядное устройство в авторизованную мастерскую электроинструментов фирмы Bosch |
Техобслуживание и сервис
Уход за аккумулятором
▶ Внимание! Выключите садовый инструмент, расцепите прерыватель электрической цепи и извлеките из инструмента аккумуляторную батарею, а также мешок-травосборник, прежде чем проводить работы по техобслуживанию или очистке.
▶ При манипуляциях или работах в зоне острых ножей всегда надевайте садовые рукавицы.
Чтобы гарантировать оптимальную работу аккумулятора, соблюдайте следующие указания и принимайте следующие меры:
– Защищайте аккумуляторную батарею от воздействия влаги и воды.
– Храните садовый инструмент и аккумулятор только при температуре от -20^ до 50^ . Напр., не оставляйте садовый инструмент летом в машине.
– Храните аккумулятор отдельно от садового инструмента.
– При прямых солнечных лучах не оставляйте аккумулятор в садовом инструменте.
– Оптимальная температура хранения аккумулятора составляет 5 °C.
– Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой.
Значительное сокращение продолжительности работы аккумуляторной батареи после зарядки указывает на то, что аккумуляторная батарея исчерпала свой ресурс и ее необходимо заменить.
Сервис и консультирование по вопросам применения
Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.
Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
Уполномоченная изготовителем организация:
ООО «Роберт Бош» Вашутинское шоссе, вл. 24
141400, г. Химки, Московская обл.
Тел.: +7 800 100 8007
E-Mail: info.powertools@ru.bosch.com
www.bosch-pt.ru
Дополнительные адреса сервисных центров вы найдете по ссылке:
На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм.
При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам.
Пересылайте аккумуляторную батарею только в том случае, если корпус не поврежден. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не болталась в упаковке. Соблюдайте, пожалуйста, также возможные дополнительные национальные предписания.
Утилизация
Садовые инструменты, аккумуляторные батареи, принадлежности и упаковку нужно сдавать на экологически чистую рекупера-
цию.
Не выбрасывайте садовые инструменты и аккумуляторные батареи/батарейки в бытовой мусор!
Только для стран-членов ЕС:
В соответствии с европейской директивой 2012/19/EC отслужившие электрические и электронные приборы и в соответствии с европейской директивой 2006/66/EC поврежденные либо отработанные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию.
Аккумуляторы, батареи:
Литиево-ионный:
Пожалуйста, соблюдайте указания раздела Транспортировка.
Українська
Акумулятори/батарейки:
Літієво-іонні:
Аккумуляторды куаттандыру
Аккумулятор куаттандырылды
Аккумуляторды субыту (Active Air Cooling)
За почистване на градинс-
кия електроинструмент не ползвайте водоструйна машина или маркуч.
удар, пожар и/или тежки травми.
Акумулаторна батерия и зарядно устройство
Факс: +40 212 331 313
Email: BoschServiceCenterBG@ro.bosch.com
Симптом Можно причина Помош
