MANUAL DE UTILIZADOR UniversalRotak 36590 BOSCH

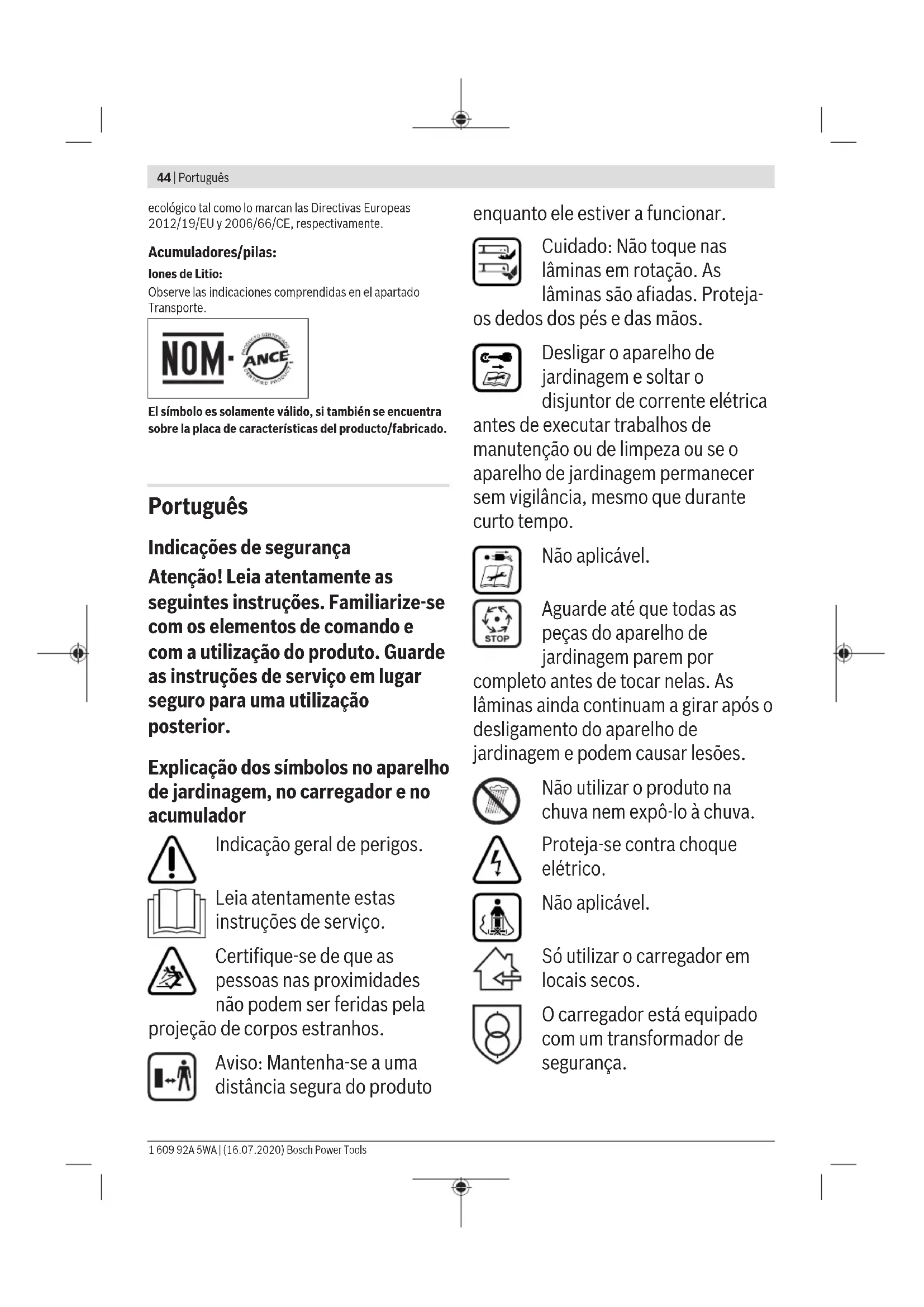

Indicações de segurança
Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do produto. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.
Explicação dos símbolos no aparelho de jardinagem, no carregador e no acumulador
Indicação geral de perigos.
Leia atentamente estas instruções de serviço.
Certifique-se de que as pessoas nas proximidades não podem ser feridas pela o de corpos estranhos.
Aviso: Mantenha-se a uma distância segura do produto
enquanto ele estiver a funcionar.
Cuidado: Não toque nas
lâminas em rotação. As
lâminas são afiadas. Proteja-
s dos pés e das mãos.
Desligar o aparelho de jardinagem e soltar o disjuntor de corrente elétrica antes de executar trabalhos de manutenção ou de limpeza ou se o aparelho de jardinagem permanecer sem vigilância, mesmo que durante curto tempo.
Não aplicável.
Aguarde até que todas as peças do aparelho de jardinagem parem por o antes de tocar nelas. As ainda continuam a girar após o nento do aparelho de em e podem causar lesões.
Não utilizar o produto na chuva nem expô-lo à chuva.
Proteja-se contra choque elétrico.
Não aplicável.
Só utilizar o carregador em locais secos.
O carregador está equipado com um transformador de segurança.
Para a limpeza do aparelho de jardinagem não se deve um limpador de alta pressão angueira de jardim.
utilizar um limpador de alta pressão numa mangueira de jardim.
Verifique atenciosamente a área onde o aparelho de jardinagem deve ser usado, quanto a animais silvestres e de estimação. Animais silvestres e domésticos podem ser feridos durante a operação da máquina. Verifique atenciosamente a área de uso da máquina e remova todas as pedras, paus, fios, ossos e objetos estranhos. Ao usar a máquina, certifique-se de que não haja animais silvestres, animais de estimação ou pequenos tocos de árvores escondidos na grama densa.
Operação
- Jamais permitir que crianças ou pessoas não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador. Quando não estiver em uso, o produto deverá ser guardado em local inaccessível para crianças.
-
Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem a ferramenta de jardinagem.
-
Crianças devem ser supervisionadas para garantir que elas não brinquem com o produto.
- Jamais utilizar o aparelho de jardinagem enquanto pessoas, especialmente crianças, ou animais e estiverem ao redor.
▶ O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
- Não devem ser usados sapatos de borracha abertos nem sandálias ao utilizar o produto. Sempre usar sapatos robustos e calças longas. Jamais usar o produto com os pés descalços.
▶ Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos.
- Antes a utilização deverá sempre controlar se as lâminas, os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios.
Só cortar relva à luz do dia ou com boa iluminação artificial.
Em condições climáticas desfavoráveis, especialmente em caso de uma tempestade, não deverá trabalhar com o corta-relvas.
46 | Português
Se possível não deverá operar o aparelho de jardinagem com a relva molhada.
▶ Sempre andar com calma, jamais andar com rapidez.
- Jamais operar o aparelho de jardinagem se os dispositivos de proteção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a proteção contra colisão e/ou o cesto de recolha da relva, não estiverem montados.
▶ Recomendamos o uso de uma proteção auricular para a sua própria proteção.
- Não use o produto quando estiver cansado ou doente ou sob a influência de álcool, drogas ou medicamentos.
▶ O trabalho em taludes pode ser perigoso:
- Não cortar a relva em locais extremamente inclinados.
– Ao trabalhar em superfícies inclinadas ou sobre relva molhada deverá sempre andar com cuidado.
- Em superfícies inclinadas, a relva deverá sempre ser cortada transversalmente à inclinação, jamais na direção da inclinação.
- Ao mudar de direção em declives deverá sempre tomar muito cuidado.
Ao andar para trás ou ao puxar o aparelho de jardinagem deverá proceder com muito cuidado.
Ao cortar a relva deverá sempre empurrar o aparelho de jardinagem para frente e jamais puxá-lo na direção do corpo.
As lâminas devem estar paradas se tiver que inclinar o aparelho de jardinagem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada.
- Não se deve inclinar o aparelho de jardinagem aquando da partida ou da ligação do motor.
▶ Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que os seus pés estejam numa distância suficiente das peças em rotação.
- Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação.
▶ Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem.
- Jamais levantar e transportar o aparelho de jardinagem com o motor ligado.
▶ Certifique-se de que o aparelho de jardinagem esteja com todas as 4 rodas sobre o chão durante o armazenamento.
▶ O aparelho de jardinagem só deve ser levantado pelo punho de transporte. O punho de transporte deve ser tratado com cuidado.
- Não efetuar quaisquer alterações no produto. Alterações inadmissíveis podem prejudicar a segurança do seu produto e aumentar os ruídos e as vibrações.
Recolha de folhas secas
A lâmina para recolha de folhas secas é formada de modo a recolher folhas secas, da relva, no outono. Para que esta função obtenha um resultado ideal, deve ser observado o seguinte:
- Só se deve recolher relva na máxima altura de corte.
– só recolher as folhas secas sobre a sua relva.
- antes de recolher as folhas secas é necessário inspecionar a área de trabalho e manter pessoas, animais domésticos, objetos de vidro e carros afastados.
Soltar o disjuntor de circuito elétrico
– sempre que se afastar do aparelho de jardim.
- antes de eliminar bloqueios.
- ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele.
- após a colisão com um corpo estranho, controlar imediatamente se o aparelho de jardinagem apresenta danos e, se necessário, troque as lâminas.
- se o aparelho de jardinagem começar a vibrar de forma anormal (controlar imediatamente).
Manutenção
▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.
▶ Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o produto funcione de forma segura.
▶ Verificar regularmente o estado e o desgaste do cesto de recolha de relva.
▶ Controlar o produto e, se necessário, substituir as peças gastas ou danificadas.
Só utilizar as lâminas de corte previstas para o aparelho de jardinagem.
▶ Assegure-se de que as peças substituídas sejam da Bosch.
- Antes do armazenamento, assegure-se de que o produto esteja limpo e livro de resíduos. Se necessário, limpe-o com uma escova macia e seca.
Indicações de segurança e indicações sobre o manuseio ideal do acumulador
Assegure-se de que o aparelho de jardinagem esteja desligado e o disjuntor de circuito elétrico esteja solto antes de inserir o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes.
Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
48 | Português
Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, fogo, água e humidade. Há perigo de explosão.
Mantenha o acumulador não utilizado afastado de clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal, que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos do acumulador pode provocar queimaduras ou incêndios.
Em caso de caso de danos, e uso incorreto do acumulador, podem escapar vapores. Arejar o espaço e procurar assistência médica se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias.
▶ Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
▶ Não curto-circuitar o acumulador. Há risco de explosão.
▶ Proteger o acumulador contra humidade e água.
Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro.
- Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.
Indicações de segurança para carregadores
Devem ser lidas todas as indicações de segurança e todas as instruções. A inobservância das indicações de segurança e das instruções pode causar choque elétrico,
incêndio e/ou ferimentos graves.
Guarde bem todas as indicações de segurança e instruções para futura referência.
Só utilizar o carregador se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respetivamente instruído.
- Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem o carregador. As diretivas
nacionais podem limitar a idade do utilizador.
▶ Supervisionar as crianças. Desta forma é assegurado que nenhuma criança brinque com o carregador.
Só devem ser carregados acumuladores de iões de lítio Bosch a partir de uma capacidade de 2,0 Ah (a partir de 10 células de acumilador). A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Não carregue acumuladores não recarregáveis. Caso contrário, existe perigo de incêndio e de explosão.
Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.
Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico.
Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais.
Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico.
▶ Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de tensão durante o carregamento, existe perigo de incêndio.
- Não cubra as aberturas de ventilação do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente.
Para aumentar a segurança elétrica, é recomendado o uso de um disjuntor de corrente residual com um máximo de corrente de ativação de 30 mA. Verifique sempre o seu disjuntor de corrente residual antes de usar o aparelho.
Símbolos
Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação
correta dos símbolos ajuda a usar o produto de modo melhor e mais seguro.
Símbolo Significado
Direção do movimento
Direção da reação
Usar luvas de proteção
Peso
Ligar
Desligar
Símbolo Significado
Ação permitida
Ação proibida
CLICK
Nítido ruído
Acessórios/peças sobressalentes
O aparelho de jardinagem é destinado para cortar relva em áreas privadas.
O aparelho de jardinagem não é previsto para cortar nem aparar sebes.
O aparelho de jardinagem é previsto para o corte de relva ao nível do solo.
Dados técnicos
| Corta-relvas Universal | Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Número do produto | | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| Tensão nominal V 36 36 36 36 36 |
| Largura da carcaça da lâmina | cm 38 38 38 38 38 | | | | | |
| Altura de corte mm 25 – 70 25 – 70 25 – 70 25 – 70 |
| Volume, saco de recolha de relva | 1 40 40 40 40 40 | | | | | |
| Peso conforme EPTA-Procedure 01:2014 | kg 15,0 15,0 14,0 15,0 15,0 | | | | | |
| Número de série ver a placa de características do aparelho de jardinagem |
| Temperatura ambiente permitida |
| – ao carregar °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 |
| – durante o funcionamento | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 |
| – durante o armazenamento | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 |
| Acumulador lões de lítio lões de lítio lões de lítio lões de lítio |
| Tensão nominal V 36 36 36 36 36 |
| Número da peça/Capacidade |
| – 2 607 336 913/1 607 A35 02V | Ah | – | – | 2 x 2,0 | – | – |
| – 2 607 336 915/2 607 337 047 | Ah | 4,0 | 4,0 | – | 4,0 | – |
| – 1 607 A35 058 | Ah | – | – | – | – | 6,0 |
| Número de células do acumulador |
| – 2 607 336 913/1 607 A35 02V | | – | – 10 | – | – | |
50 | Português
| Corta-relvas Universal | Universal | Universal | Universal | Universal |
| Rotak 36-550 | Rotak 36-555 | Rotak 36-560 | Rotak 36-590 | Rotak 36-670 |
| -2 607 336 915/2 607 337 047 | | 20 20 - 20 - | | | | |
| -1 607 A35 058 - - - - 20 | | | | | | |
Todos os valores neste manual foram medidos para uma utilização em altitudes abaixo ou iguais a 2000 metros acima do nível do mar.
| Carregador AL 3620 CV AL 36V-20 |
| Número do produto EU 2 607 225 657 2 607 226 273 |
| UK 2 607 225 659 2 607 226 275 |
| AU 2 607 225 661 2 607 226 277 |
| KO 2 607 225 667 2 607 226 279 |
| Corrente de carga A 2,0 2,0 |
| Tempo de carga (acumulador descarregado) |
| – Acumulador com 2,0 Ah min 65 65 |
| – Acumulador com 4,0 Ah min 125 125 |
| – Acumulador com 6,0 Ah min 185 185 |
| Peso conforme EPTA-Procedure 01:2014 kg 0,55 0,55 |
| Classe de proteção | ☐/II | ☐/II |
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Valores de emissão de ruídos averiguados de acordo com a EN 60335-2-77
O nível de ruído avaliado como A do aparelho é tipicamente:
| – Nível de pressão acústica | dB(A) | 76 76 | 76 76 | 76 | | |
| – Nível da potência acústica | dB(A) | 88 88 | 88 88 | 88 | | |
| – Incerteza K | dB | = 2,0 | = 2,0 | = 2,0 | = 2,0 | = 2,0 |
| Totais valores de vibrações ah (soma dos vetores de três direções) e incerteza K averiguados conforme EN 60335-2-77 |
| – Valor de emissão de vibrações a_n | m/s^2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| – Incerteza K | m/s^2 | = 1,5 | = 1,5 | = 1,5 | = 1,5 | = 1,5 |
Montagem e funcionamento
| Objetivo de ação | Figura | Página |
| Volume de fornecimentoA) | A | 326 |
| Montar o arco de pega | B | 327 |
| Ajustar a altura de trabalho | | |
| Montar/retirar o cesto de recolha da relva | C | 328 |
| Ajustar a altura de corte | D | 328 |
| Colocar o acumulador | E | 329 |
| Objetivo de ação | Figura | Página |
| Operação- Inserir disjuntor de circuito elétrico- Ligar- Cortar relva- Desligar- Remover disjuntor de circuito elétrico | F | 330 |
| Retirar o acumulador | G | 331 |
| Indicação de trabalho “Cortar relva” | H | 332 |
| Indicação do nível de enchimento do cesto de recolha vazio/cheio | I | 333 |
Objetivo de ação Figura Página
Manutenção/substituição da lâmina J 333
Seleccionar acessórios K 334
A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Colocação em funcionamento
Para sua segurança
▶ Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador antes de executar trabalhos de manutenção e de limpeza. O mesmo vale, se o cabo de contacto estiver danificado, cortado ou emaranhado.
▶ Depois de desligar o aparelho de jardinagem, as lâminas ainda giram durante alguns segundos.
▶ Cuidado: Não tocar nas lâminas de corte em rotação.
O acumulador está equipado com um monitoramento de temperatura que só permite o carregamento na faixa de temperatura entre 0 °C e 35 °C. Assim é alcançada uma alta vida útil do acumulador.
Nota: O acumulador é fornecido parcialmente carregado.
Para assegurar a completa potência do acumulador, o acumulador deverá ser completamente carregado no carregador antes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer momento, sem que a vida útil seja reduzida. Uma interrupção do processo de carregamento não prejudica o acumulador.
O acumulador de iões de lítio está protegida contra descarregamento profundo pela "Electronic Cell Protection (ECP)". Quando o acumulador está descarregado, o produto é desligado por um circuito de proteção: O aparelho de jardinagem não trabalha mais.
Não se deve continuar a premir o botão liga-desliga depois de o produto ter sido desligado automaticamente.
O acumulador pode ser danificado.
Observe a indicação relativa à eliminação dos acumuladores.
Introduzir/retirar o acumulador
Nota: Se não forem utilizados acumuladores apropriados, podem ocorrer mau funcionamento ou danos no aparelho. Inserir o acumulador carregado. Certificar-se de que o acumulador está totalmente inserido.
Para remover o acumulador do aparelho, se deve premir o botão de destravamento do acumulador e puxar o acumulador para fora.
Processo de carregamento
O processo de carregamento é iniciado assim que a ficha de rede do carregador for introduzida na tomada e o acumulador for inserido no carregador.
Graças ao processo de carregamento inteligente, o estado da carga do acumulador é detectado automaticamente e a corrente de carga ideal é selecionada dependendo da temperatura e da tensão do acumulador.
Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante o armazenamento no carregador.
Significado dos elementos de indicação no carregador (AL 3620 CV/AL 3640 CV/AL 36V-20)
Processo de carga rápido
O processo de carregamento rápido é sinalizado pelo piscar rápido da indicação verde da carga do acumulador.
Elemento de indicação no acumulador: Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.
Nota: O carregamento rápido só é possível se a temperatura do acumulador estiver dentro da faixa de temperatura de carregamento permitida, vide capítulo "Dados técnicos".
Bateria carregada
A luz permanente do LED verde sinaliza que o acumulador está completamente carregado.
Adicionalmente soa durante aprox. 2
segundos um sinal acústico, que sinaliza o carregamento completo do acumulador.
Em seguida o acumulador pode ser colocado imediatamente em funcionamento.
Sem que o acumulador esteja inserido, a luz permanente da indicação LED indica que a ficha de rede está inserida na tomada e que o carregador está pronto para ser utilizado.
Temperatura do acumulador abaixo de 0°C ou acima de 45°C
A luz permanente da indicação LED vermelha sinaliza que a temperatura do acumulador está fora da faixa admissível da temperatura de o, vide „Dados técnicos“. Assim que a faixa de admissível for alcançada, o carregador automaticamente para o carregamento rápido. Aatura do acumulador estiver fora da faixa de de carga admissível, o LED vermelho do luminar-se-á assim que o acumulador for no carregador.
Nenhum processo de carga possível
Se houver uma outra falha no processo de carga, esta será sinalizada pelo piscar da indicação LED vermelha.
O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja capítulo “Busca de erros”).
52 | Português
Indicações para carregar
No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador.
Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído.
Observar a indicação sobre a eliminação de forma ecológica.
Arrefecimento do acumulador (ative Air Cooling)
O comando de ventilação integrado no carregador monitoriza a temperatura da bateria utilizada. Se a temperatura do acumulador estiver acima de 30 °C, o acumulador será arrefecido por um ventilador até alcançar a temperatura ideal de carga. O ventilador ligado origina um ruído de ventilação.
Se o ventilador não estiver a funcionar, é porque a temperatura da bateria se encontra na faixa de temperatura de carga ideal ou o ventilador tem defeito. Neste caso o período de carga do acumulador é prolongado.
Indicações de trabalho
Indicação da carga do acumulador
O acumulador está equipado com uma indicação do estado de carga, que indica o estado de carga do acumulador. A indicação do estado de carga consiste de 3 LEDs verdes. Acionar a tecla para a indicação do estado de carga para ativar a indicação do estado de carga. A indicação do estado de carga apaga-se automaticamente após aprox. 5 segundos.
O estado da carga também pode ser controlado com o acumulador retirado.
Indicador LED Capacidade do acumulador
| Luz permanente 3 LEDs verdes | ≥ 2/3 |
| Luz permanente 2 LEDs verdes | ≥ 1/3 |
Luz permanente 1 LED verde ≤ 1/3
Luz intermitente 1 LED verde Reserva
Se depois da ligação não se acender qualquer LED, a bateria está com defeito e tem de ser substituída.
Por motivos de segurança, a consulta do estado de carga só pode ser realizada com o aparelho de jardinagem desligado. Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.
Indicação do acumulador para o monitoramento de temperatura
O LED vermelho da indicação da monitorização de temperatura indica que o acumulador ou a eletrónica do aparelho de jardinagem (com o acumulador inserido) não se encontram na faixa ideal de temperatura. Neste caso o aparelho de jardinagem não funciona ou não funciona com plena potência.
Monitorização de temperatura do acumulador
O LED vermelho pisca quando se pressiona a tecla ou o interruptor de ligar-desligar (com o acumulador inserido): O acumulador está fora da faixa de temperatura de funcionamento admissível.
O acumulador desliga-se a uma temperatura superior a 70 °C, até ser alcançada a faixa de temperatura admissível.
Monitorização de temperatura da eletrónica do aparelho de jardinagem
O LED vermelho está permanentemente aceso quando se pressiona o interruptor de ligar-desligar: A temperatura da eletrónica do aparelho de jardinagem é inferior a 5 °C ou superior a 75 °C.
A eletrónica do aparelho de jardinagem desliga-se a uma temperatura superior a 90 °C, até a temperatura se encontrar novamente na faixa admissível para o funcionamento.
Potência de corte (tempo de funcionamento do acumulador)
A potência de corte (tempo de funcionamento do acumulador) depende das características da relva, da densidade da relva, da humidade, do comprimento da relva e da altura de corte.
Se o aparelho de jardinagem for ligado e desligado frequentemente durante o processo de cortar a relva, a potência de corte (tempo de funcionamento do acumulador) também poderá ser reduzida.
Para otimizar a potência de corte (tempo de funcionamento do acumulador) é recomendável cortar com maior frequência, aumentar a altura de corte e proceder com uma velocidade adequada.
O exemplo abaixo indica a relação entre a altura de corte e a potência de corte durante uma carga dos três acumuladores.
Condições de corte
Relva muito fina e seca
Potência de corte
| Acumulador com 2,0 Ah até 250 m | ^2 |
| Acumulador com 4,0 Ah até 500 m | ^2 |
| Acumulador com 6,0 Ah até 750 m | ^2 |
Para aumentar o tempo de funcionamento, pode ser adquirido um acumulador adicional num centro de serviço pós-venda autorizado para aparelhos de jardinagem Bosch.
Busca de erros
Sintoma Possível causa Solução
| O motor não arranca A cablagem interna do aparelho de jardinagem está com defeito | Entre em contacto com o serviço de atendimento ao cliente Bosch |
| Descarregar o acumulador Carregar o acumulador |
| Acumulador frio/quente demais Permitir que o acumulador se aqueça/arrefeça |
| Relva longa demais A máx. altura admissível da grama é de 30 cm com o maior ajuste da altura de corte |
| A proteção do motor foi ativada Deixar o motor arrefecer e aumentar a altura de corte |
| O disjuntor do circuito elétrico não foi introduzido de forma correta/completamente |
| O aparelho de jardinagem funciona com interrupções | A cablagem interna do aparelho de jardinagem está com defeito | Entre em contacto com o serviço de atendimento ao cliente Bosch |
| A proteção do motor foi ativada Deixar o motor arrefecer e aumentar a altura de corte | |
| O aparelho de jardinagem produz um resultado de corte irregular e/ou o motor funciona com dificuldade | Altura de corte pequena demais Aumentar a altura de corte |
| As lâminas estão embotadas | Trocar as lâminas (veja figura J) |
| É possível que haja uma obstrução Desligar o aparelho de jardinagem e soltar o disjuntor de circuito elétrico |
| Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (use sempre luvas para jardinagem) |
| Lâmina montada do lado errado Montar a lâmina do lado certo |
| Após ligar o aparelho de jardinagem, a lâmina de corte não gira | A lâmina é impedida pela relva Desligar o aparelho de jardinagem e soltar o disjuntor de circuito elétrico |
| Remover a obstrução (sempre usar luvas para jardinagem) |
| Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (27 Nm) |
| Fortes vibrações/ ruídos | Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (27 Nm) |
| Lâmina danificada | Trocar as lâminas (veja figura J) |
Accumulador e carregador
Sintomas Possível causa Solução
| Indicação vermelha da carga do acumulador pisca no carregadorNenhum processo de carga possível | Acumulador não inserido (corretamente) Inserir o acumulador corretamente no carregador |
| Contactos do acumulador sujos Limpar os contactos do acumulador, p. ex. colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador |
| Acumulador danificado Substituir o acumulador | |
| As indicações de carga dos acumuladores não | A ficha de rede do carregador não está (corretamente) introduzida | Introduzir a ficha de rede (totalmente) na tomada |
Sintomas Possível causa Solução
| se iluminam no carregador |
| Tomada, cabo de rede ou carregador com defeito |
| Controlar a tensão de rede, se necessário, permitir que o carregador seja controlado por uma oficina de serviço autorizada para ferramentas elétricas Bosch |
Manutenção e serviço
Tratamento do acumulador
▶ Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador e o cesto de recolha de relva antes de executar trabalhos de manutenção e de limpeza.
▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.
Para assegurar a utilização otimizada do acumulador, deverá observar as seguintes indicações e medidas:
- Proteger o acumulador contra humidade e água.
- Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro.
- Armazenar o acumulador separadamente e não no aparelho de jardinagem.
- Não deixe o acumulador dentro do aparelho de jardinagem, em caso de radiação solar direta.
- A temperatura ideal para a arrecadação do acumulador é de 5 °C.
- Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.
Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Ao ser enviado por terceiros (por. ex.: transporte aéreo ou expedição) devem ser observados os requerimentos especiais quanto à embalagem e identificação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Accumuladores só devem ser transportados se a carcaça estiver em perfeito estado. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes.
Eliminação
Os aparelhos de jardim, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os aparelhos de jardinagem e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica.
Accumuladores/pilhas:
lões de lítio:
Observar as indicações no capítulo Transporte.
Italiano
