MANUALE UTENTE UniversalRotak 36590 BOSCH

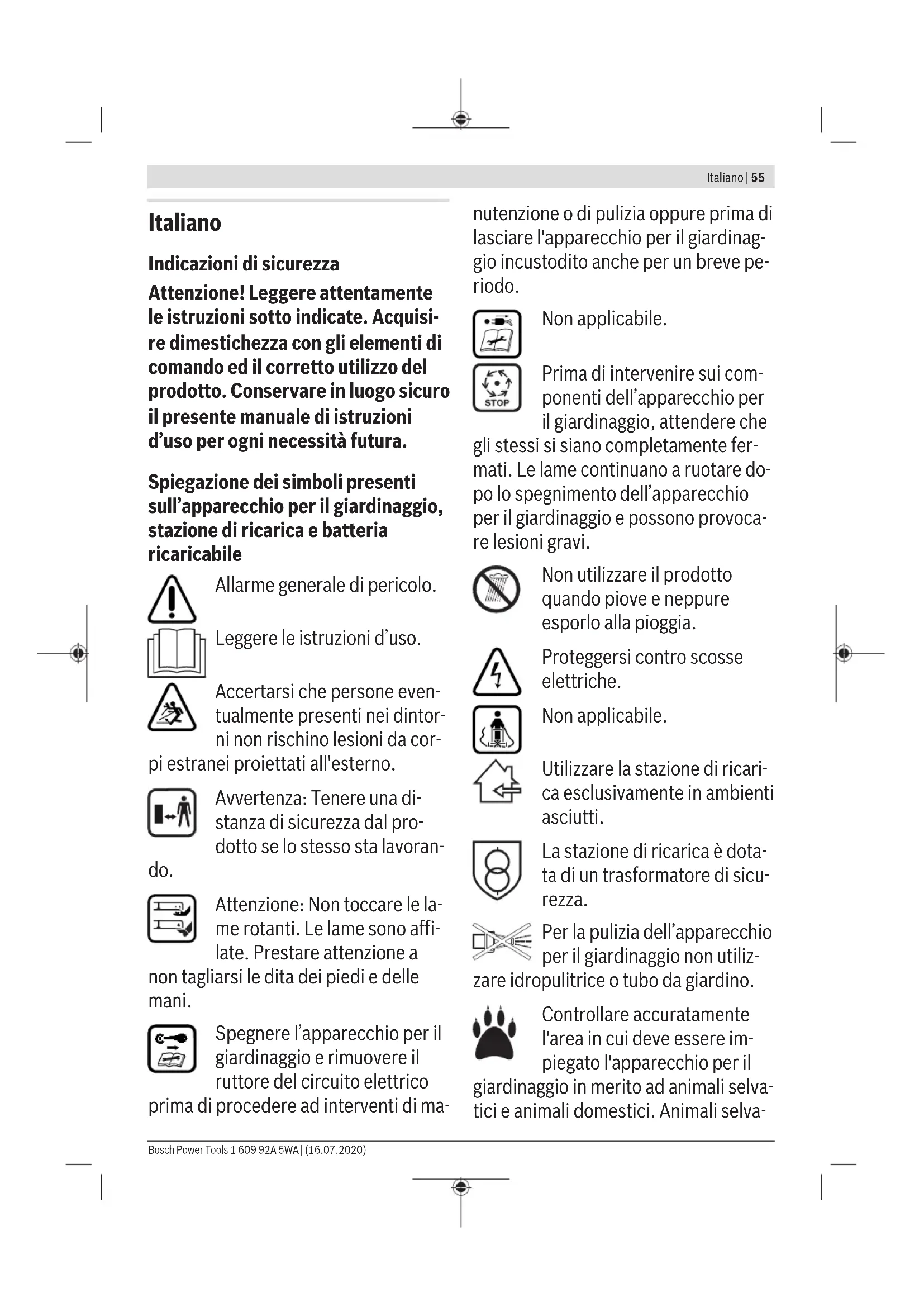

Indicazioni di sicurezza
Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per ogni necessità futura.
Spiegazione dei simboli presenti sull'apparecchio per il giardinaggio, stazione di ricarica e batteria ricaricabile
Allarme generale di pericolo.
Leggere le istruzioni d'uso.
Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da cornei proiettati all'esterno.
Avvertenza: Tenere una di-
stanza di sicurezza dal pro-
dotto se lo stesso sta lavoran-
Attenzione: Non toccare le la-
me rotanti. Le lame sono affi-
late. Prestare attenzione a
iarsi le dita dei piedi e delle
Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico procedere ad interventi di manutenzione o di pulizia oppure prima di lasciare l'apparecchio per il giardinaggio incustodito anche per un breve periodo.
Non applicabile.
Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell'apparecchio per il giardinaggio e possono provocare lesioni gravi.
Non utilizzare il prodotto quando piove e neppure esporlo alla pioggia.
Proteggersi contro scosse elettriche.
Non applicabile.
Utilizzare la stazione di ricarica esclusivamente in ambienti asciutti.
La stazione di ricarica è dotata di un trasformatore di sicurezza.
Per la pulizia dell'apparecchio per il giardinaggio non utilizopulitrice o tubo da giardino.
Controllare accuratamente l'area in cui deve essere im-piegato l'apparecchio per il giardinaggio in merito ad animali selvatici e animali domestici. Animali selva-
tici ed animali domestici possono essere feriti durante il funzionamento dell'apparecchio. Controllare accuratamente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.
Impiego
Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se il prodotto non viene impiegato, conservarlo fuori della portata dei bambini.
Non permettere in nessun caso l'uso dell'apparecchio per il giardinaggio a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni.
I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi no con il prodotto.
Non utilizzare mai l'apparecchio per il giardinaggio quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici.
L'operatore è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
Durante l'impiego del prodotto non indossare scarpe di gomma aperte o saldali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi. Non utilizzare mai il prodotto a piedi nudi.
- Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo.
- Prima dell'impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa.
▶ Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
- Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba.
Se possibile, evitare di utilizzare l'apparecchio per il giardinaggio sull'erba bagnata.
▶ Camminare sempre e non correre mai.
- Mai utilizzare l'apparecchio per il giardinaggio con dispositivi di prote-
zione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba.
▶ Si consiglia di indossare una protezione per l'udito per la propria protezione.
▶ Non utilizzare il prodotto in caso di stanchezza o di malattia oppure sotto l'effetto di bevande alcoliche, droghe o medicinali.
▶ La tosatura dell'erba sulle scarpate può essere pericolosa:
- Non tosare l'erba su pendenze eccessivamente ripide.
- In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare.
- In caso di superfici con una certa pendenza, tosare l'erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza.
- Porre estrema cautela nell'invertire direzione sulle pendenze.
▶ Operare con estrema attenzione quando si arretra o quando si tira l'apparecchio per il giardinaggio.
Durante la tosatura dell'erba avere cura di spingere l'apparecchio per il giardinaggio sempre in avanti e di non tirarlo mai in direzione del proprio corpo.
▶ Le lame devono essere sempre completamente ferme prima di ribaltare l'apparecchio per il giardinaggio per il trasporto, quando si devono attraversare superfici prive di erba e
quando si trasporta lo stesso alla/dall'area da tosare.
Durante l'operazione di accensione oppure avviamento del motore non ribaltare l'apparecchio per il giardinaggio.
Accendere l'apparecchio per il giardinaggio come descritto nelle istruzioni d'uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.
▶ Non mettere le mani ed i piedi vicino o sotto le parti rotanti.
▶ Lavorando con l'apparecchio per il giardinaggio mantenere sempre una certa distanza dalla zona di espulsione.
▶ Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
▶ Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote.
▶ Sollevare l'apparecchio per il giardinaggio afferrandolo esclusivamente per l'impugnatura. Trattare con attenzione l'impugnatura.
Non effettuare alcuna modifica al prodotto. Modifiche illecite possono pregiudicare la sicurezza del prodotto e causare un aumento della rumorosità e delle vibrazioni.
Raccolta foglie
La lama raccolta foglie è modellata in questo modo affinché possa raccoglie-
58 | Italiano
re foglie autunnali dal prato. Affinché questa funzione ottenga un risultato ottimale è necessario osservare quanto segue:
– Raccogliere le foglie esclusivamente ad altezza di taglio massima.
– Raccogliere le foglie esclusivamente sul vostro prato.
- Prima della raccolta foglie ispezionare la superficie di lavoro e tenere lontano persone, animali domestici, oggetti in vetro ed auto.
Rimozione del ruttore del circuito elettrico
- Ogniqualvolta si lascia l'apparec-
chio per il giardinaggio incustodito.
- Prima dell'eliminazione di bloccaggi.
- Prima di effettuare controlli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio.
- In seguito ad una collisione con corpi estranei; controllare immediatamente l'apparecchio per il giardinaggio in merito a danneggia- menti e, se necessario, sostituire la lama.
- Se l'apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente).
Manutenzione
▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
- Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affin-
ché sia possibile lavorare in modo sicuro con il prodotto.
- Controllare regolarmente il cestello raccoglierba in merito ad usura e danni.
- Controllare il prodotto e per ragioni di sicurezza sostituire parti usurate o danneggiate.
▶ Utilizzare esclusivamente lame da taglio previste per l'apparecchio per il giardinaggio.
Accertarsi che le parti di ricambio da sostituire provengano da Bosch.
- Prima del magazzinaggio assicurarsi che il prodotto sia pulito e libero da resti. Se necessario, pulire con una spazzola morbida ed asciutta.
Indicazioni di sicurezza e indicazioni per l'uso ottimale della batteria ricaricabile
Assicurarsi che l'apparecchio per il giardinaggio sia spento e il ruttore del circuito elettrico rimosso prima di inserire la batteria ricaricabile. L'inserimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso può causare incidenti.
Utilizzare esclusivamente batterie ricaricabili Bosch previste per questo apparecchio per il giardinaggio. L'impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d'incendio.
▶ Non aprire la batteria. Vi è rischio di cortocircuito.
Proteggere la batteria ricaricabile dal calore (ad. es. anche dall'irradiamento solare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolo di esplosione.
Non avvicinare la batteria ricaricabile non utilizzata a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un'esclusione dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori. Aerare l'area e, in caso di disturbi, consultare un medico. I vapori possono irritare le vie respiratore.
▶ Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Po-trebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Non mettere la batteria ricaricabile in corto circuito.
Vi è concreto pericolo di esplosione!
▶ Proteggere la batteria ricaricabile da umidità ed acqua.
▶ Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel campo di temperatura tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.
Indicazioni di sicurezza per stazioni di ricarica
Leggere tutte le indicazioni di sicurezza e le istruzioni operative. La mancata osservanza delle istruzioni e delle avvertenze sulla sicurezza può essere causa di scosse elettriche, in-
cendi e/o lesioni di grave entità.
Conservare tutte le avvertenze di sicurezza e le istruzioni operative per ogni esigenza futura.
Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.
Non permettere in nessun caso l'uso della stazione di ricarica a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.
▶ Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giochi con la stazione di ricarica.
- Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch a partire da un'autonomia di 2,0 Ah (a partire da 10 elementi della batteria ricaricabile). La tensione della batteria ricaricabile deve essere adatta alla tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione.
Custodire la stazione di ricarica al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di una scossa elettrica.
▶ Mantenere pulito il caricabatteria. La presenza di sporco può causare folgorazioni.
Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.
Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbe surriscaldarsi e non funzionare più correttamente.
Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interruttore di sicurezza per correnti di guasto con una corrente d'intervento max. di 30 mA. Prima dell'impiego controllare sempre l'interruttore di sicurezza per correnti di guasto.
Simboli
I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d'uso. Memorizzare i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro il prodotto.
Simbolo Significato
| Direzione di movimento |
| Direzione di reazione |
60 | Italiano
Simbolo Significato
Mettere i guanti di protezione
Peso
Accensione
Spegnimento
Operazione permessa
Operazione vietata
Simbolo Significato
| CLICK | Rumore percettibile |
| Accessori/parti di ricambio |
Questo apparecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.
L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc.
L'apparecchio per il giardinaggio è previsto per la tosatura dell'erba ad altezza terreno.
Dati tecnici
| Tosaerba Universal | Universal | Universal | Universal |
| Rotak 36-550 | Rotak 36-555 | Rotak 36-560 | Rotak 36-590 | Rotak 36-670 | |
| Codice prodotto | | 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 | |
| 3 600 HB9 573 | | 3 600 HB9 574 | | | |
| Tensione nominale V 36 36 36 36 36 |
| Larghezza della scatola della lama | cm 38 38 38 38 38 | | | | | | |
| Altezza di taglio mm 25 - 70 25 - 70 25 - 70 25 - 70 |
| Volume, sacco racco-glierba | 1 40 40 40 40 40 | | | | | | |
| Peso in funzione della EPTA-Procedure 01:2014 | kg 15,0 15,0 14,0 15,0 15,0 | | | | | | |
| Numero di serie Vedi targhetta del tipo sull'apparecchio per il giardinaggio |
| Temperatura ambiente consentita |
| -Durante la ricarica °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 |
| -durante il funziona-mento | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 |
| -durante il magazzi-naggio | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 |
| Batteria ricaricabile Ioni di litio Ioni di litio Ioni di litio Ioni di litio Ioni di litio |
| Tensione nominale V 36 36 36 36 36 |
| Codice prodotto/autonomia |
| -2 607 336 913/1 607 A35 02V | Ah | - | - | 2 x 2,0 | - | - | |
| -2 607 336 915/2 607 337 047 | Ah | 4,0 | 4,0 | - | 4,0 | - | |
| -1 607 A35 058 | Ah | - | - | - | - | 6,0 | |
| Numero degli elementi della batteria ricaricabile |
| -2 607 336 913/1 607 A35 02V | | - | -10 | - | - | | |
| -2 607 336 915/2 607 337 047 | | 20 20 | -20 | - | | | |
Italiano | 61
| Tosaerba Universal | Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| -1 607 A35 058 - - - - 20 | | | | | |
Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di sotto o pari a 2000 metri sopra al livello del mare.
| Stazione di ricarica AL 3620 CV AL 36V-20 |
| Codice prodotto EU 2 607 225 657 2 607 226 273 | | |
| UK 2 607 225 659 2 607 226 275 | |
| AU 2 607 225 661 2 607 226 277 | |
| KO 2 607 225 667 2 607 226 279 | |
| Corrente di carica A 2,0 2,0 | | |
| Tempo di ricarica (a batteria scarica) | | |
| – Batteria ricaricabile con 2,0 Ah min 65 65 | | |
| – Batteria ricaricabile con 4,0 Ah min 125 125 | | |
| – Batteria ricaricabile con 6,0 Ah min 185 185 | | |
| Peso in funzione della EPTA-Procedure01:2014 | kg 0,55 0,55 | |
| Classe di sicurezza | | ☐/II / II ☐ |
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Valori di emissione acustica rilevati conformemente a EN 60335-2-77
Il livello di rumore stimato A dell'apparecchio ammonta normalmente:
| – Livello di pressione acustica | dB(A) | 76 76 | 76 76 | 76 | |
| – Livello di potenza sonora | dB(A) | 88 88 | 88 88 | 88 | |
| – Incertezza della misura K | dB | = 2,0 | = 2,0 | = 2,0 | = 2,0 |
Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 60335-2-77
| - Valore di emissione dell'oscillazione a_h | m/s ^2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| - Incertezza della misura K | m/s ^2 | = 1,5 | = 1,5 | = 1,5 | = 1,5 | = 1,5 |
Montaggio ed uso
| Scopo dell'operazione | Figura | Pagina |
| Volume di fornituraA) | A | 326 |
| Montaggio dell'impugnatura | B | 327 |
| Regolazione dell'altezza di lavoro | | |
| Scopo dell'operazione | Figura | Pagina |
| Inserimento/rimozione del cestello rac-coglierba | C | 328 |
| Regolazione dell'altezza di taglio | D | 328 |
| Applicazione della batteria ricaricabile | E | 329 |
| Funzionamento- Inserimento del ruttore del circuito | F | 330 |
62 | Italiano
Scopo dell'operazione Figura Pagina
| elettrico- Accensione-Tosatura dell'erba-Spegnimento-Rimozione del ruttore del circuito elettrico | |
| Rimozione della batteria ricaricabile G 331 | |
| Indicazione operativa "tagliare l'erba" H 332 | |
| Indicatore del livello di riempimento cestello raccoglierba vuoto/pieno | I 333 |
| Manutenzione della lama/cambio della lama | J 333 |
| Selezione accessori K 334 | |
A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Messa in funzione
Per la Vostra sicurezza
Attenzione! Spegnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico e togliere la batteria ricaricabile prima di effettuare interventi di manutenzione o di pulizia. Lo stesso vale se il cavo dell'interruttore dovesse essere danneggiato, tagliato oppure aggrovigliato.
Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento dell'apparecchio per il giardinaggio.
▶ Attenzione: Non toccare la lama di taglio rotante.
Ricarica della batteria
La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel campo di temperatura tra 0 °C e 35 °C. In questo modo viene ottenuta un'elevata durata della batteria ricaricabile.
Nota: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.
La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
La batteria ricaricabile agli ioni di litio è protetta dalla "Electronic Cell Protection (ECP)" contro lo scaricamento completo. In caso di batteria scarica, il prodotto viene spento tramite un interruttore automatico: L'apparecchio per il giardinaggio non funziona più.
Dopo lo spegnimento automatico del prodotto non pre- mere ulteriormente l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.
Attenersi alle indicazioni per lo smaltimento della batteria ricaricabile.
Inserimento/rimozione della batteria ricaricabile
Nota: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possibile il danneggiamento dell'apparecchio.
Inserire la batteria carica. Assicurarsi che la batteria ricaricabile sia inserita completamente.
Per la rimozione della batteria ricaricabile dall'apparecchio premere il tasto di sbloccaggio batteria ricaricabile e togliere la batteria.
Operazione di ricarica
L'operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile viene inserita nella stazione di ricarica.
Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale.
In questo modo la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completamente carica.
Significato degli elementi indicatori sulla stazione di ricarica (AL 3620 CV/AL 3640 CV/AL 36V-20)
Operazione di ricarica rapida
L'operazione di ricarica rapida viene segnalata dal lampeggio dell'indicatore di carica della batteria verde.
Elemento indicatore sulla batteria ricaricabile: Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.
Nota: L'operazione di ricarica rapida è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".
Batteria caricata
La luce continua dell'indicatore LED verde segnala che la batteria è completamente carica. Inoltre, per la durata di ca. 2 secondi viene
emesso un segnale acustico che segnala che la batteria è stata ricaricata completamente.
Una volta terminata l'operazione, la batteria ricaricabile può essere estratta ed è pronta per l'uso immediato.
Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore LED segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l'uso.
Temperatura della batteria ricaricabile inferiore a 0°C oppure superiore a 45°C
La luce continua dell'indicatore LED rosso segnala che la temperatura della batteria si trova al di fuori del campo di temperatura di carica
ammissibile, vedi paragrafo "Dati tecnici". Non appena viene raggiunto il campo di temperatura ammissibile, la stazione di ricarica passa automaticamente alla ricarica rapida.
Se la temperatura della batteria ricaricabile si trova al di fuori del campo di temperatura di carica ammissibile, inserendola nella stazione di ricarica si accende il LED rosso della batteria ricaricabile.
Operazione di ricarica impossibile
Nel caso fosse presente un'altra anomalia dell'operazione di ricarica, la stessa viene segnalata tramite lampeggio dell'indicatore LED
rosso.
L'operazione di ricarica non può essere avviata e la ricarica della batteria non è possibile (vedi paragrafo "Individuazione dei guasti").
Istruzioni per la ricarica
In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzione, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica stessa.
Un tempo di funzionamento notevolmente ridotto dopo la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.
Attenersi alle indicazioni per lo smaltimento.
Raffreddamento della batteria ricaricabile (Active Air Cooling)
Il sistema di ventilazione integrato nella stazione di ricarica controlla la temperatura della batteria inserita. Se la temperatura della batteria ricaricabile supera i 30 °C, la batteria ricaricabile viene raffreddata ad una temperatura di ricarica ottimale tramite un ventilatore. Quando il ventilatore è acceso si sente un rumore caratteristico.
Se il ventilatore non entra in funzione, significa che la temperatura della batteria è compresa nel campo di temperatura ottimale o che il ventilatore è difettoso. In questo caso si allunga la durata dell'operazione di ricarica della batteria ricaricabile.
Indicazioni operative
Indicatore dello stato di carica della batteria ricaricabile
La batteria ricaricabile è dotata di un indicatore dello stato di carica che visualizza lo stato di carica della batteria ricaricabile stessa. L'indicatore dello stato di carica della batteria è costituito da 3 LED verdi.
Azionare il tasto per l'indicatore dello stato di carica per attivare l'indicatore dello stato di carica stesso. Dopo ca. 5 se-
condi l'indicatore dello stato di carica si spegne automaticamente.
Lo stato di carica può essere controllato anche a batteria ricaricabile estratta.
Indicatore LED Autonomia batteria ricaricabile
| Luce continua 3 LED verdi ≥ 2/3 |
| Luce continua 2 LED verdi ≥ 1/3 |
| Luce continua 1 LED verde ≤ 1/3 |
| Luce lampeggiante 1 LED verde | Riserva |
Se, dopo l'azionamento del tasto, non si illumina alcun LED significa che la batteria ricaricabile è difettosa e deve essere sostituita.
Per motivi di sicurezza il controllo dello stato di carica può avvenire solo ad apparecchio per il giardinaggio fermo.
Durante l'operazione di ricarica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata ricaricata completamente, i tre LED verdi si spengono di nuovo.
Indicatore della batteria ricaricabile per controllo della temperatura
Il LED rosso dell'indicatore per il controllo della temperatura segnala che la batteria ricaricabile oppure l'elettronica dell'apparecchio per il giardinaggio (in caso di batteria ricaricabile inserita) non è nel campo di temperatura ottimale. In questo caso l'apparecchio per il giardinaggio non funziona oppure non funziona alla potenza massima.
Controllo della temperatura della batteria ricaricabile
Il LED rosso lampeggia premendo il tasto oppure l'interrutto-re di avvio/arresto (in caso di batteria ricaricabile inserita): La batteria ricaricabile è al di fuori del campo di temperatura di funzionamento ammissibile.
In caso di una temperatura superiore a 70 °C la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.
Controllo della temperatura dell'elettronica dell'apparecchio per il giardinaggio
Il LED rosso è illuminato permanentemente premendo l'interruttore di avvio/arresto: La temperatura dell'elettronica dell'apparecchio per il giardinaggio è inferiore a 5 °C oppure superiore a 75 °C.
In caso di una temperatura superiore a 90 °C l'elettronica dell'apparecchio per il giardinaggio si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.
64 | Italiano
Potenza di taglio (durata della batteria ricaricabile)
La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, ad es. dallo spessore dell'erba, dall'umidità, dalla lunghezza dell'erba e dall'altezza di taglio.
Se durante il taglio dell'erba l'apparecchio per il giardinaggio viene acceso e spento ripetutamente, si riduce anche in questo caso la potenza di taglio (durata della batteria ricaricabile).
Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l'erba spesso, di ridurre l'altezza di taglio e di camminare a velocità normale.
L'esempio riportato di seguito illustra la correlazione tra l'altezza di taglio e la potenza di taglio riferita a tre batterie ricaricabili.
Condizioni di taglio
Erba molto rada, asciutta
| Potenza di taglio |
| Batteria ricaricabile con 2,0 Ah | fino a 250 m^2 |
| Batteria ricaricabile con 4,0 Ah | fino a 500 m^2 |
| Batteria ricaricabile con 6,0 Ah | fino a 750 m^2 |
Per prolungare la durata è possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch.
Individuazione dei guasti e rimedi
Problema Possibili cause Rimedi
| Il motore non funziona Cablaggio interno dell'apparecchio per il giardi-naggio difettoso | Rivolgersi ad un Servizio Assistenza Clienti Bosch |
| Batteria scarica Ricaricare la batteria |
| Batteria troppo fredda/troppo calda Lasciare riscaldare/raffreddare la batteria |
| Erba troppo lunga L'altezza massima dell'erba permessa è di 30 cm con la regolazione massima dell'altezza di taglio |
| La protezione del motore è scattata Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore |
| Ruttore del circuito elettrico è stato inserito non correttamente/non completamente |
| L'apparecchio per il giardinaggio funziona con interruzioni | Cablaggio interno dell'apparecchio per il giardi-naggio difettoso | Rivolgersi ad un Servizio Assistenza Clienti Bosch |
| La protezione del motore è scattata Lasciare raffreddare il motore e regolare un'altezza di taglio maggiore | |
| L'apparecchio per il giardinaggio lascia tracce di taglio irregolari e/o il motore lavora con difficoltà | Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio |
| Lama senza filo | Sostituire la lama (vedi figura J) |
| Possibile ostruzioni Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico Controllare la parte inferiore dell'apparecchio per il giardinaggio e, se necessario, eliminare l'osstruzione (mettere sempre guanti da giardino) |
| Lama montata in posizione errata Montare la lama nella posizione corretta |
| La lama da taglio non ruota dopo aver acceso l'apparecchio per il giardinaggio | Lama bloccata da erba Spegnere l'apparecchio per il giardinaggio e rimuovere il ruttore del circuito elettrico Eliminare l'ostruzione (mettere sempre guanti da giardino) |
| Dado/vite della lama allentato/allentata Serrare saldamente dado/vite della lama (27 Nm) |
| Vibrazioni/rumori ec-cessivi | Dado/vite della lama allentato/allentata Serrare saldamente dado/vite della lama (27 Nm) |
Problema Possibili cause Rimedi
Lama danneggiata
Sostituire la lama (vedi figura J)
Batteria ricaricabile e stazione di ricarica
Problema Possibili cause Rimedi
| L'indicatore di carica della batteria rosso lampeggia sulla stazione di ricaricaOperazione di ricarica impossibile | Batteria ricaricabile non inserita (correttamente) | Inserire correttamente la batteria nella stazione di ricarica |
| Contatti della batteria ricaricabile sporchi Pulire i contatti della batteria; ad. es. inserendo ed estraendo più volte la batteria, se necessario sostituire la batteria |
| Batteria ricaricabile difettosa Sostituire la batteria | |
| Gli indicatori di carica della batteria non sono illuminati sulla stazione di ricarica | Spina di rete della stazione di ricarica non inserita (correttamente) | Inserire la spina di rete (completamente) nella presa di corrente |
| Presa di corrente, cavo di rete oppure stazione di ricarica difettosi | Controllare la tensione di rete e, eventualmente, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato |
Manutenzione ed assistenza
Cura della batteria ricaricabile
Attenzione! Spegnere l'apparecchio per il giardinaggio, rimuovere il ruttore del circuito elettrico, togliere la batteria ricaricabile ed il sacco raccoglierba prima di effettuare interventi di manutenzione o di pulizia.
▶ Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile:
- Proteggere la batteria ricaricabile da umidità ed acqua.
- Immagazzinare l'apparecchio per il giardinaggio e la batteria ricaricabile esclusivamente nel campo di temperatura tra -20 °C e 50 °C. Ad es. in estate non lasciare in auto la batteria ricaricabile.
- Immagazzinare la batteria ricaricabile separatamente e non nella stazione di ricarica.
- In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nell'apparecchio per il giardinaggio.
- La temperatura ottimale per la conservazione della batteria ricaricabile è di 5 °C.
- Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.
Un tempo di funzionamento notevolmente ridotto dopo la ricarica indica che la batteria ricaricabile è consumata e deve essere sostituita.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista
esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.
In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.
Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Attenersi anche alle eventuali prescrizioni integrative nazionali.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente apparecchi per il giardinaggio, batterie
66 | Nederlands
ricaricabili, accessori ed imballaggi non più impiegabili.
Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Batterie ricaricabili/Batterie:
loni di litio:
Osservare le istruzioni riportate nel paragrafo Trasporto.
Nederlands
