NAUDOJIMO INSTRUKCIJA UniversalRotak 36590 BOSCH

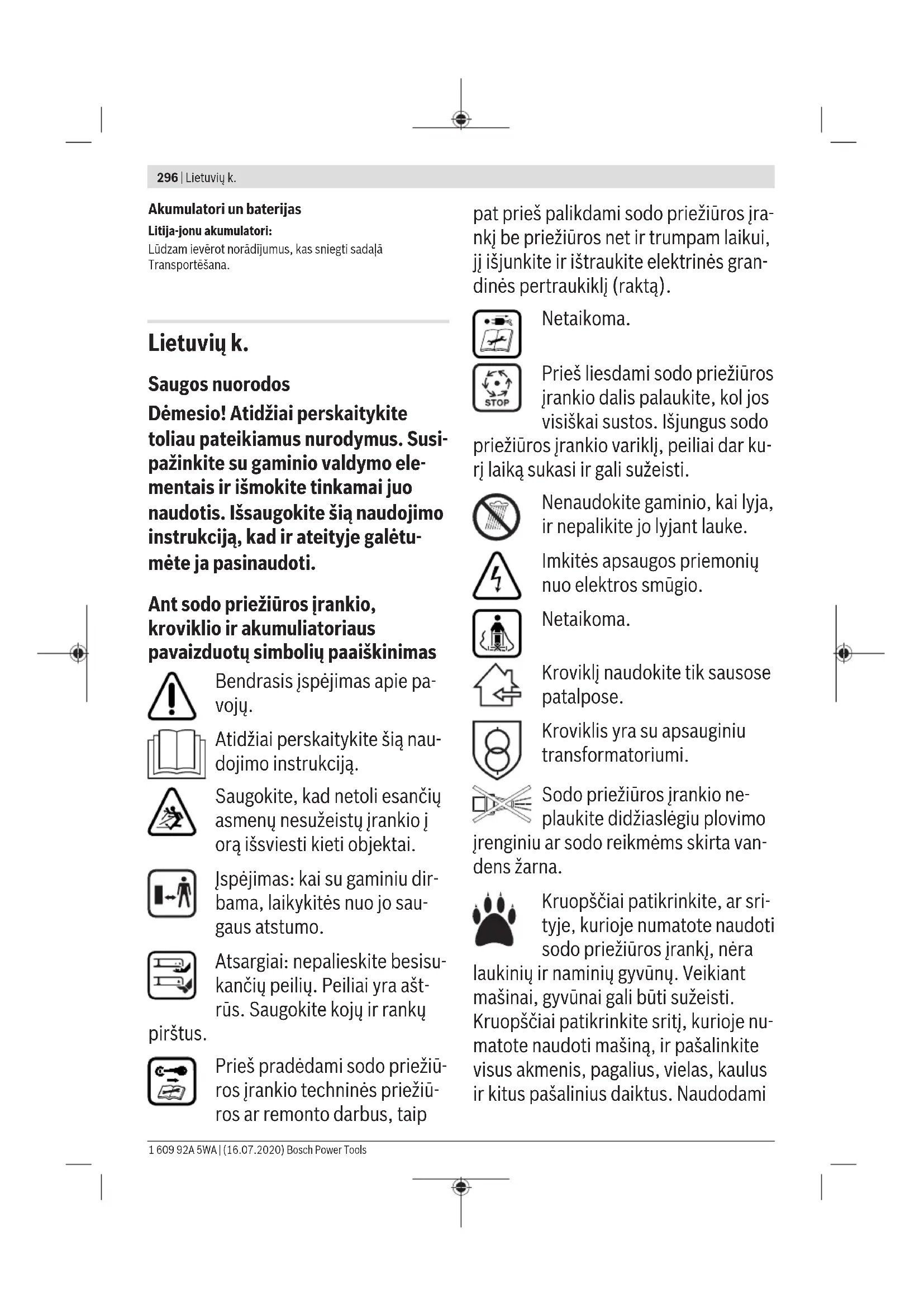

Dèmesio! Atidžiai perskaitykite toliau pateikiamus nurodymus. Susipažinkite su gaminio valdymo elementais ir išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Ant sodo priežiūros įrankio, kroviklio ir akumuliatoriaus pavaizduotų simbolių paaiškinimas
Bendrasis įspėjimas apie pa- vojų.
Atidžiai perskaitykite šią nau-
dojimo instrukciją.
Saugokite, kad netoli esančių asmenų nesužeistų įrankio į orą išsviesti kieti objektai.
Įspėjimas: kai su gaminiu dirbama, laikykitės nuo jo saugaus atstumo.
Atsargiai: nepalieskite besisukančių peilių. Peiliai yra ašt-rūs. Saugokite kojų ir rankų
pirštus.
Prieš pradėdami sodo priežiūros įrankio techninės priežiūros ar remonto darbus, taip
pat prieš palikdami sodo priežiūros įrankį be priežiūros net ir trumpam laikui, jį išjunkite ir ištraukite elektrinės grandinės pertraukiklj (raktą).
Netaikoma.
Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai sustos. Išjungus sodo priežiūros įrankio variklj, peiliai dar kuri laiką sukasi ir gali sužeisti.
Nenaudokite gaminio, kai lyja, ir nepalikite jo lyjant lauke.
Imkitės apsaugos priemonių nuo elektros smūgio.
Netaikoma.
Kroviklj naudokite tik sausose patalpose.
Kroviklis yra su apsauginiu transformatoriumi.
Sodo priežiūros įrankio ne-
plaukite didžiaslėgiu plovimo jrenginiu ar sodo reikmėms skirta van-
dens žarna.
Kruopščiai patikrinkite, ar sri-tyje, kurioje numatote naudoti sodo priežiūros įrankį, nėra laukinių ir naminių gyvūnų. Veikiant mašinai, gyvūnai gali būti sužeisti. Kruopščiai patikrinkite sritį, kurioje numatote naudoti mašiną, ir pašalinkite visus akmenis, pagalius, vielas, kaulus ir kitus pašalinius daiktus. Naudodami
mašiną būkite atidūs ir stebėkite, ar tankioje žolėje nėra laukinių bei naminių gyvūnų ir kelmų.
Naudojimas
▶ Niekada neleiskite šiuo gaminiu naudotis vaikams arba su šia instrukcija nesusipažinusiums asmenims. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai. Kai su šiuo gaminiu nedirbate, laikykite jį vaikams nepasiekiamoje vie-toje.
▶ Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, kuriems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiams asmenims naudotis sodo priežiūros įrankiu.
▶ Vaikus būtina prižiūrėti, kad jie su šiuo gaminiu nežaistų.
▶ Niekada nenaudokite sodo priežiūros įrankio, jei arti yra žmonių, ypač vaikų, ar naminių gyvūnų.
▶ Naudotojas ar dirbantysis yra atsa- kingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.
Kai naudojate gaminį, neavėkite atviru apavu iš gumos ar sandalais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. Niekada nenaudokite gaminio basi.
▶ Rūpeestingai patikrinkite plotą, kuria-me dirbsite, ir pašalinkite akmenis,
vielas, kaulus bei kitokius pašalinius daiktus.
Prieš pradėdami naudoti, visada patikrinkite, ar nesusidėvėję ir nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas.
▶ Pjaukite veją tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
▶ Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite.
▶ Sodo priežiūros įrankiu stenkitės ne-
dirbti, kai žolė šlapia.
- Dirbdami eikite lëtai, niekada ne-skubëkite.
▶ Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtai-sai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės su-rinkimo krepšio.
Jūsų saugumui rekomenduojame dévėti klausos organų apsaugos priemones.
▶ Nedirbkite su gaminiu, jei esate pavarge ar sergate arba vartojote alkoholio, medikamentų ar narkotikų.
- Dirbti šlaituose gali būti pavojinga: – Nepjaukite ypač stačiuose šlaituose.
– Nuožulnioje vietoje ar esant šlapiai žolei, visada atsargiai eikite.
– Nuožulniose vietose visada pjau-kite veją tik skersai šlaito, o ne aukštyn-žemyn.
- Keisdami kryptj šlaituose, būkite ypač atsargūs.
Eidami atbuli ar traukdami sodo priežiūros įrankį, būkite ypač at-sargūs.
▶ Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs.
▶ Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą plotą arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję.
- Ijungdami paleisdami ar jjungdami variklj, sodo priežiūros įrankio nepaverskite.
Sodo priežiūros įrankį jjunkite laiky-damiesi naudojimo instrukcijoje pa-teiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besi-sukančių dalių.
▶ Niekada nekiškite rankų arti besu- kančių dalių arba po jomis.
- Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo srities.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
Visada užtikrinkite, kad sandėliuojamas sodo priežiūros įrankis visais 4 ratais stovėtų ant grindinio.
▶ Sodo priežiūros įrankį kelkite tik už nešimui skirtos rankenos. Su ranke-na elkitės atsargiai.
▶ Nedarykite jokių gaminio pakeiti-mų. Neleidžiamai pakeistas jūsų ga-
minys gali būti mažiau saugus, skleisti didesnj triukšmą ir vibraciją.
Lapų rinkimas
Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų:
– Rinkite lapus tik nustatę didžiausią pjovimo aukštį.
– Rinkite lapus tik nuo vejos.
– Prieš pradėdami rinkti lapus patik-rinkite darbo plotą, užtikrinkite, kad kiti asmenys, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu.
Elektrinės grandinės pertraukiklį (raktą) ištraukite
– visada, kai pasišalinate nuo sodo priežiūros įrankio.
– prieš šalindami jstrigusius daiktus.
– prieš sodo priežiūros įrankį tikrin-dami, valydami arba reguliuodami.
- atsitrenkę kliūtį. Tada nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas. Jei reikia, pakeiskite peilį.
– sodo priežiūros įrankiui pradėjus neįprastai vibruoti (nedelsdami pa- tikrinkite).
Techninė priežiūra
Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.
▶ Užtikrinkite, kad būtų tinkamai prive-ržtos visos veržlės, sraigtai ir varžtai,
tam kad gaminys būtų saugus naudoti.
▶ Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo.
▶ Patikrinkite gaminj ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius.
▶ Įsitikinkite, kad keičiamos dalys yra Bosch pagamintos ar leistos naudoti.
Prieš padėdami gaminį sandėliuoti, jį pašalinkite visas apnašas ir jį švariai nuvalykite. Jei reikia, valykite minkštu sausu šepečiu.
Saugos nuorodos ir patarimai, kaip optimaliai elgtis su akumuliatoriumi
Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas ir ištrauktas elektrinės grandinės pertraukiklis (raktas). Įstatant akumuliatorių į jjungtą sodo priežiūros įrankį gali įvykti nelaimingas atsitikimas.
Naudokite tik šiam sodo priežiūros įrankiui skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ar sukelti gaisrą.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Tai gali sukelti sprogimo pavojų.
Šalia nenaudojamo akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ir kitokių mažų metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Ivykus akumuliatoriaus kontaktų trumpajam jungimui, galima nusideginti ir gali kilti gaisras.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.
▶ Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
▶ Aštrüs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jęga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
▶ Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus.
▶ Saugokite akumuliatorių nuo drėgmės ir vandens.
Sodo priežiūros įrankį laikykite nuo –20 °C ik 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje.
- Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
Saugos nuorodos dirbantiems su krovikliais
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai
susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Kroviklj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai įvaldę arba buvote atitinkamai apmokyti.
▶ Niekada neleiskite vaikams, ribotų fi-zinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, ku-riems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiams asmenims naudotis krovikliu. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai.
▶ Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su krovikliu nežaistų.
Jkraukite tik Bosch ličio jonų akumuliatorius, kurių talpa nuo 2,0 Ah (nuo 10 akumuliatoriaus celių). Akumuliatoriaus įtampa turi sutapti su kroviklio tiekiama akumuliatoriaus įkrovi-mo įtampa. Nejkraukite pakartotinai nejkraunamų baterijų. Priešingu at-veju kyla gaisro ir sprogimo pavojus.
300 | Lietuvių k.
Saugokite kroviklj nuo lietaus ir drėgmės. Į kroviklj patekęs vanduo padidina elektros smūgio riziką.
▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Nešvarumai kelia elektros smūgio pavojų.
Kaskart prieš pradėdami naudoti patikrinkite kroviklį, kabelį ir kištuką. Jei aptikote pažeidimų, kroviklio nenaudokite. Patys neatidarykite kroviklio, jį remontuoti leidžiama tik kvalifikuotiem specialistams, remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti krovikliai, kabeliai ir kištukai didina elektros smūgio riziką.
▶ Nenaudokite kroviklio padėję jį ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Ikraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus.
▶ Neuždenkite kroviklio ventiliacinių angų. Priešingu atveju kroviklis gali perkaisti ir netinkamai veikti.
Didesniam elektros saugumui užtikrinti rekomenduojama naudoti pažaidos srovės apsauginį jungiklj, kurio maks. paleidimo srovė yra 30 mA. Visada prieš naudojimą patik-rinkite pažaidos srovės apsauginį jungiklj.
Simboliai
Kad skaitydami suprastumėte naudojimo instrukciją, turite žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai supratę simbolius, su šiuo gaminiu dirbsite geriau ir saugiau.
Simbolis Reikšmė
| Judėjimo kryptis |
| [KB8X] | Reakcijos jėgos kryptis |
 | Mūvėkite apsauginėmis pirštinėmis |
| [4449] | Masė |
| [1916] | Jjungimas |
| [31180] | Išjungimas |
| [19180] | Leidžiamas veiksmas |
 | Draudžiamas veiksmas |
 | Girdimas garsas |
| [10000] | Papildoma įranga ir atsarginės dalys |
Naudojimas pagal paskirti
Sodo priežiūros įrankis skirtas vejai privačiose valdose pjauti.
Sodo priežiūros įrankis nėra skirtas gyvatvorėms karpyti, vejos pakraščiams dailinti, šakoms smulkinti ir pan.
Sodo priežiūros įrankis skirtas vejai ties žeme pjauti.
Techniniai duomenys
| Žoliapjovė Universal | Universal | Universal | Universal |
| Rotak 36-550 | Rotak 36-555 | Rotak 36-560 | Rotak 36-590 | Rotak 36-670 |
| Gaminio numeris | | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| Vardinė įtampa V 36 36 36 36 36 | | | | | |
| Peilių korpuso plotis cm 38 38 38 38 38 | | | | | |
| Pjovimo aukštis mm 25 – 70 25 – 70 25 – 70 25 – 70 | | | | | |
| Žolės surinkimo krepšio tūris | I 40 40 40 40 40 | | | | | |
| Svoris pagal EPTA-Procedure 01:2014 | kg 15,0 15,0 14,0 15,0 15,0 | | | | | |
| Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio |
| Leidžiamoji aplinkos temperatūra |
| – jkraunant °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | | | |
| – naudojant °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | | | |
| – sandėliuojant | °C -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Akumuliatorius | Ličio jonų | Ličio jonų | Ličio jonų | Ličio jonų | Ličio jonų | Ličio jonų |
| Vardinė įtampa V 36 36 36 36 36 | | | | | |
Lietuvių k. | 301
| Žoliapjovė Universal | Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Gaminio numeris / talpa |
| -2 607 336 913/1 607 A35 02V | Ah -- 2 x 2,0 -- | | | | | |
| -2 607 336 915/2 607 337 047 | Ah 4,0 4,0 - 4,0 - | | | | | |
| -1 607 A35 058 Ah -- -- - 6,0 | | | | | | |
| Akumuliatoriaus celių skaičius |
| -2 607 336 913/1 607 A35 02V | | -- 10 -- | | | | |
| -2 607 336 915/2 607 337 047 | | 20 20 - 20 - | | | | |
| -1 607 A35 058 -- -- - 20 | | | | | | |
Visos vertės šioje instrukcijoje pateiktos naudojant žemiau arba lygiai 2000 metru aukštyje virš jūros lygio.
| Kroviklis AL 3620 CV AL 36V-20 |
| Gaminio numeris ES 2 607 225 657 2 607 226 273 |
| JK 2 607 225 659 2 607 226 275 |
| AU 2 607 225 661 2 607 226 277 |
| KO 2 607 225 667 2 607 226 279 |
| Krovimo srove A 2,0 2,0 |
| Jkrovimo trukmè (kai akumuliatorius išsikroves) |
| – Akumuliatorius su 2,0 Ah min. 65 65 |
| – Akumuliatorius su 4,0 Ah min. | 125 | 125 |
| – Akumuliatorius su 6,0 Ah min. | 185 | 185 |
| Svoris pagal EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Apsaugos klasé | | ☐/II | ☐/II |
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77
Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:
| – Garso slėgio lygis | dB(A) | 76 76 | 76 76 | 76 |
| – Garso galios lygis | dB(A) | 88 88 | 88 88 | 88 |
| – Neapibrėžtis K | dB | = 2,0 | = 2,0 | = 2,0 |
| Vibracijos bendroji vertė ah (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 60335-2-77 |
| – Vibracijos emisijos vertė a_h | m/s ^2 | < 2,5 | < 2,5 | < 2,5 |
|
| – Neapibrėžtis K | m/s ^2 | = 1,5 | = 1,5 | = 1,5 |
Montavimas ir naudojimas
| Veiksmo tikslas Pav. Pus- |
| lapis |
| Tiekiamas komplektasA) | A 326 |
| Rankenos montavimas | B 327 |
| Darbinio aukščio nustatymas | |
| Žolės surinkimo krepšio uždėjimas ir nu-ėmimas | C 328 |
| Pjovimo aukščio nustatymas D 328 | |
| Akumuliatoriaus įdėjimas E 329 | |
| Naudojimas- Elektrinės grandinės pertraukiklio (rak-to) įstatymas- Jjungimas- Vejos pjovimas- Išjungimas- Elektrinės grandinės pertraukiklio (rak-to) išėmimas | F 330 |
| Akumuliatoriaus išėmimas G 331 | |
| Darbo nurodymas „pjauti“ H 332 | |
| Pripildymo indikatorius Žolės surinkimo krepšys tuščias / pilnas | I 333 |
| Peilių priežiūra/keitimas J 333 | |
| Papildomos įrangos pasirinkimas K 334 | |
A) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Parengimas naudoti
Jūsų saugumui
▶ Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklį (raktą) ir išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
▶ Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi.
▶ Atsargiai: nelieskite besisukančio peilio.
Akumuliatoriaus ikrovimas
Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 35 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.
Nuoroda: akumuliatorius pateikiamas ne visai jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai jkraukite.
Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.
Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku-
muliatorius išsikrauna, apsauginis išjungiklis išjungia gaminj: Sodo priežiūros įrankis nebeveikia.
Jei gaminys išjungiamas automatiškai, jjungimo-išjungimo jungiklio nebespauskite. Taip galite sugadinti ličio jonų akumuliatorių.
Laikykitės nuorodu dėl akumuliatoriaus šalinimo.
Akumuliatoriaus ïdėjimas ir išėmimas
Nuoroda: jei naudojami netinkami akumuliatoriai, gali sutrikti funkcijos arba sugesti prietaisas.
Įstatykite jkrautą akumuliatorių. Įsitikinkite, kad akumuliatorius tinkamai įstatytas.
Norėdami išimti akumuliatorių iš prietaiso, paspauskite akumuliatoriaus atblokavimo mygtuką ir ištraukite akumuliatorių.
Ikrovimo procesas
Akumuliatorius pradedamas krauti, kai kroviklio kištukas jkišamas i kištukinį lizdą ir akumuliatorius įstatomas i kroviklj.
Dél taikomos intelektualios jkrovimo technologijos, kroviklis automatiškai jvertina akumuliatoriaus jkrovos būklę ir pri- klausomai nuo akumuliatoriaus temperatūros ir įtampos ji ikrauna optimalia krovimo srove.
Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas.
Kroviklio indikatorių reikšmės (AL 3620 CV/AL 3640 CV/AL 36V-20)
Greitojo ikrovimo procesas
Apie greitojo jkrovimo procesą praneša greitai mirksintis žalias akumuliatoriaus krovimo indikatorius.
Indikacinis elementas ant akumuliatoriaus: akumuliatorių jkraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgęsta. Akumuliatorius yra visiškai jkrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesos diodai vėl užgęsta.
Nuoroda: greitojo jkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leidžiamosios jkrovimo temperatūros ribose, žr. skyrių „Techniniai duomenys“.
Akumuliatorius ikrautas
Nuolat šviečiantis žalias akumuliatoriaus šviesos diodu indikatorius reiškia, kad akumuliatorius yra visiškai jkrautas.
Taip pat apytikriai 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai ikrautas.
Akumuliatorių galima išimti ir iš karto naudoti.
Kai akumuliatorius nejstatytas, nuolat šviečiantis šviesos diodu indikatorius reiškia, kad kištukas yra įstatytas į elektros lizdą ir kroviklis paruoštas naudoti.
Akumuliatoriaus temperatūra žemesnė negu 0°C arba aukštesnė negu 45°C
Nuolat šviečiantis raudonas šviesos diodu indikatorius reiškia, kad akumuliatoriaus temperatūra yra už leidžiamosios jkrovimo tem-
peratūros ribų, žr. skyrių „Techniniai duomenys“. Kai tik temperatūra yra leidžiamosios temperatūros ribose, kroviklis automatiškai persijungia į greitojo įkrovimo režimą.
Jei akumuliatoriaus temperatūra yra už leidžiamosios įkrovi-mo temperatūros ribų, įstatant į kroviklį šviečia raudonas akumuliatoriaus šviesos diodų indikatorius.
Ikrovimo procesas negalimas
Įvykus įkrovimo proceso trikčiai, apie tai praneša mirksintis raudonas šviesos diodų indikatorius.
Įkrovimo procesas nepradedamas, akumuliatoriaus įkrauti negalima (žr. „Trikčių nustatymas“).
Ikrovimo nuorodos
Nuolat veikdamas arba be pertraukos vieną po kito kraudas mas kelis akumuliatorius, kroviklis gali jkaisti. Tai yra normalu ir nereiškia kroviklio techninio defekto.
Jei veikimo laikas po jkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.
Vadovaukitės pateiktomis nuorodomis dėl šalinimo.
Akumuliatoriaus aušinimas („Active Air Cooling“)
Kroviklyje integruota ventiliatoriaus valdymo sistema kontroliuoja jstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesné už 30 °C, ventiliatorius akumuliatorių aušina iki optimalios jkrovimo temperatūros. Ijungtas ventiliatorius skleidžia vėdinimo triukšmą.
Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimaliose jkrovimo temperatūros ribose arba ventiliatorius yra sugedęs. Tokiu atveju, akumuliatoriaus jkrovimo trukmė pailgėja.
Darbo nuorodos
Akumuliatoriaus ikrovos indikatorius
Akumuliatorius yra su jkrovos büklės indikatoriumi, kuris parodo akumuliatoriaus jkrovos būklę. Jkrovos büklės indikatorių sudaro 3 žali šviesos diodai.
Norėdami suaktyvinti įkrovos būklės indikatorių, spauskite akumuliatoriaus įkrovos mygtuką. Maždaug po 5 sekundžių įkrovos būklės indikatorius užgęsta savaime.
Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas.
| Šviesos diodu indikatorius Akumuliatoriaus talpa |
| Nuolat šviečia 3 žali šviesos diodai | ≥ 2/3 |
| Nuolat šviečia 2 žali šviesos diodai | ≥ 1/3 |
| Nuolat šviečia 1 žalias šviesos diodas | ≤ 1/3 |
Šviesos diodu indikatorius Akumuliatoriaus talpa
Mirksi 1 žalias šviesos diodas Rezervas
Jei paspaudus mygtuką nešviečia né vienas šviesos diodas, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti. Dėl saugumo jkrovos būklę galima tikrinti tik tada, kai sodo priežiūros įrankis neveikia.
Akumuliatorių ikraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgęsta. Akumuliatorius yra visiškai ikrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško jkrovimo, trys žali šviesos diodai vėl užgęsta.
Akumuliatoriaus temperatūros kontrolės įtaiso indikatorius
Temperatūros kontrolės įtaiso raudonas šviesos diodas reiškia, kad akumuliatorius arba sodo priežiūros įrankio elektronika (kai akumuliatorius įstatytas) yra už optimalios temperatūros ribų. Tokiu atveju sodo priežiūros įrankis neveikia arba veikia ne visa galia.
Akumuliatoriaus temperatūros kontrolė
Spaudžiant mygtuką arba jjungiamo ir išjungiamo mygtuką, mirksi raudonas šviesos diodas (kai akumuliatorius įstatytas): Akumuliatoriaus temperatūra už leidžiamosios darbinės temperatūros ribų.
Kai temperatūra aukštesnė už 70 °C, akumuliatorius išsijungia ir lieka išjungtas, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.
Sodo priežiūros įrankio elektronikos temperatūros kontrolė
Raudonas šviesos diodas spaudžiant jjungiamo ir išjungiamo mygtuką šviečia nuolat: sodo priežiūros įrankio elektronikos temperatūra yra žemesnė už 5 °C arba aukštesnė už 75 °C.
Kai temperatūra aukštesnė už 90 °C, sodo priežiūros įrankio elektronika išsijungia ir lieka išjungta, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.
Pjovimo našumas (akumuliatoriaus veikimo trukmė)
Pjovimo našumas (akumuliatoriaus veikimo trukmė) pri- klauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės aukščio ir pjovimo aukščio.
Jei sodo priežiūros įrankis pjovimo metu dažnai jjungiamas ir išjungiamas, pjovimo našumas (akumuliatoriaus veikimo trukmė) taip pat sumažėja.
Kad pjovimo našumas (akumuliatoriaus veikimo trukmė) būtų optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti tinkamu tempu.
Apačioje pateiktame pavyzdyje vaizduojamas pjovimo aukščio ir pjovimo našumo ryšys, esant trims akumuliatoriams.
304 | Lietuvių k.
Pjovimo salygos
Pjovimo našumas
Labai reta, sausa žolė
Pjovimo salygos
| Akumuliatorius su 2,0 Ah iki 250 m | ^2 |
| Akumuliatorius su 4,0 Ah iki 500 m | ^2 |
| Akumuliatorius su 6,0 Ah iki 750 m | ^2 |
Norint pailginti veikimo trukmę, autorizuotame Bosch sodo priežiūros įrankių aptarnavimo skyriuje galima jsigyti papildomą akumuliatorių.
Trikčių nustatymas
Simptomas Galima priežastis Šalinimas
| Variklis neužsiveda Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į Bosch klientų aptarnavimo skyrių |
| Išsikrovęs akumuliatorius Įkraukite akumuliatorių | |
| Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės |
| Žolė per aukšta Didžiausias leidžiamas pjaunamos žolės aukštis,nustačius didžiausią pjovimo aukštį, yra 30 cm |
| Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės, ir nustatykite didesnįpjovimo aukštį |
| Elektrinės grandinės pertraukiklis (raktas) ne-tinkamai arba nevisiškai įstatytas | Tinkamai įstatykite |
| Sodo priežiūros įrankis veikia su pertrūkiais | Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į Bosch klientų aptarnavimo skyrių |
| Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnįpjovimo aukštį |
| Sodo priežiūros įrankis veją nupjauna nelygiai ir/arba variklis sunkiai veikia | Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį |
| Atšipęs peilis | Pakeiskite peilį (žr. pav. J) |
| Gali būti užstrigimas Išjunkite sodo priežiūros įrankį ir ištraukite elekt-rinės grandinės pertraukiklj (raktą)Patikrinkite sodo priežiūros įrankio apatinę pusęir prireikus pašalinkite užstrigimą (visada mūvė-kite sodininko pirštīnėmis) |
| Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį |
| Sodo priežiūros įrankįjjungus, nesisuka pjovi-mo peilis | Peilį blokuoja žolė Išjunkite sodo priežiūros įrankį ir ištraukite elekt-rinės grandinės pertraukiklj (raktą)Pašalinkite kamštį (visada mūvėkite sodininko pi-rštīnėmis) |
| Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (27 Nm) |
| Labai stipri vibracija ir didelis triukšmas | Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (27 Nm) |
| Pažeistas peilis | Pakeiskite peilį (žr. pav. J) |
Akumuliatorius ir kroviklis
Požymiai Galima priežastis Šalinimas
| Mirksi kroviklio raudo-nas akumuliatoriaus krovimo indikatorius lkrovimo procesas negalimas | Akumuliatorius nejstatytas (arba jstatytas ne-tinkamai) | Tinkamai jstatykite akumuliatorių į kroviklj |
| Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., keliskartus paeiliui jstatykite ir išimkite akumuliato-rių), jei reikia, akumuliatorių pakeiskite |
Požymiai Galima priežastis Šalinimas
| Pažeistas akumuliatorius Akumuliatorių pakeiskite | |
| Nešviečia kroviklio aku-muliatoriaus krovimo indikatoriai | Nejkištas (ar netinkamai jkištas) kroviklio kištukas | Kištuką tinkamai (iki galo) įstatykite į kištukinį liz-dą |
| Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis | Patikrinkite maitinimo įtampą, jei reikia, dėl kroviklio patikrinimo kreipkitės į autorizuotas Bosch elektrinių įrankių remonto dirbtuves |
Priežiūra ir servisas
Akumuliatoriaus priežiūra
▶ Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklį (raktą) ir išimkite akumuliatorių bei žolės surinkimo maišą.
Kai atliekate darbus aštrių peilių srityje, visada mūvė-kite sodininko pirštinemis.
Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų:
- Saugokite akumuliatorių nuo drėgmės ir vandens.
– Sodo priežiūros įrankį laikykite nuo –20 °C ik 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje.
– Akumuliatorių laikykite ne sodo priežiūros įrankyje, o išimtą atskirai.
– Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros įrankyje nepalikite.
- Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C.
- Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
Jei veikimo laikas po jkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
İrankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.
Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.
Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat prašome laikytis ir nacionalinių teisės aktų.
Šalinimas
Sodo priežiūros įrankis, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Sodo priežiūros įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Akumuliatoriai ir baterijos
Ličio jonų:
Prašome laikytis skyriuje Transportavimas pateiktų nuorodu.
غير صحيح.
