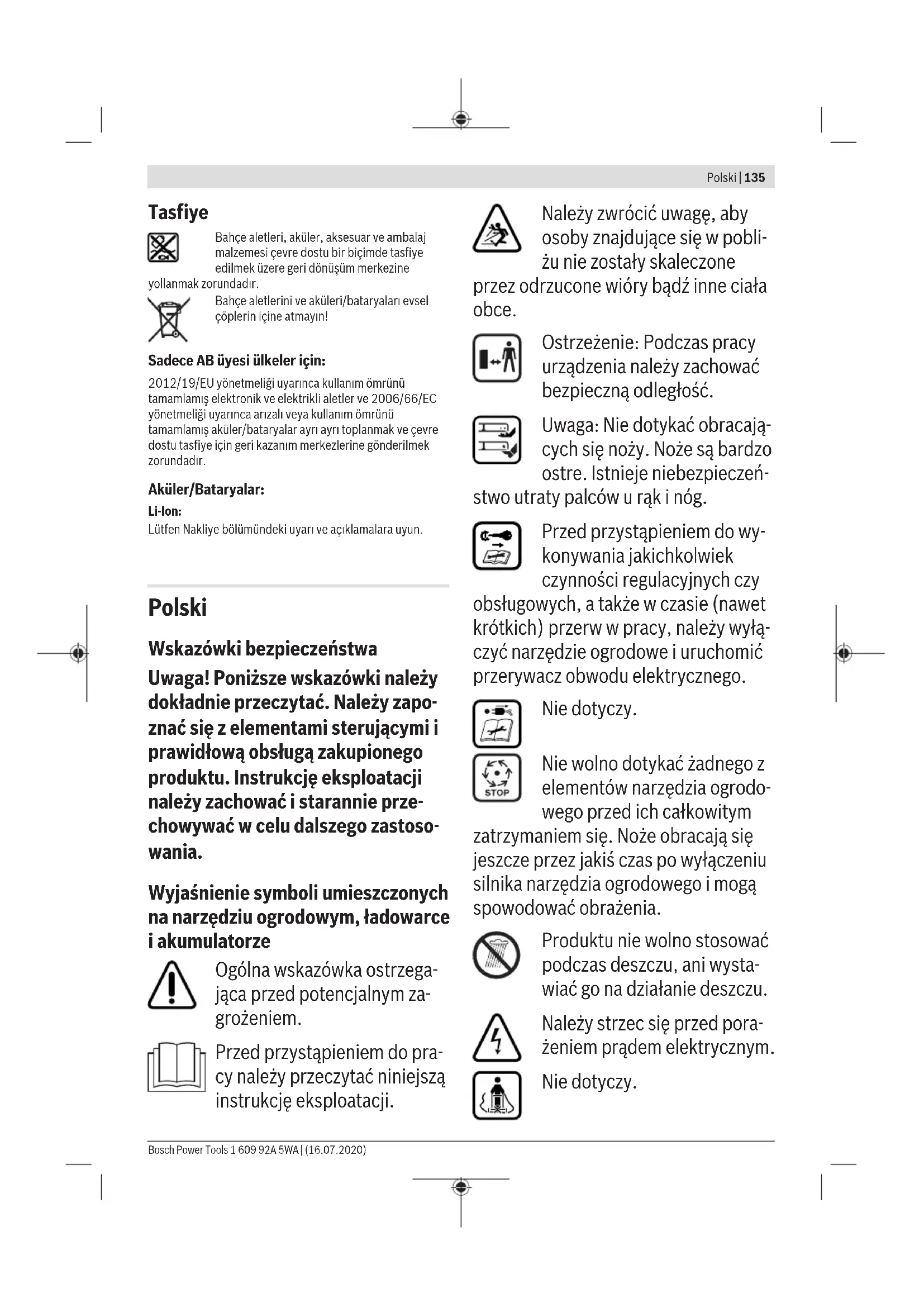

Wskazówki bezpieczeństwa
Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapoznać się z elementami sterującymi i prawidłową obsługą zakupionego produktu. Instrukcję eksploatacji należy zachować i starannie przechowywać w celu dalszego zastosowania.
Wyjaśnienie symboli umieszczonych na narzędziu ogrodowym, ładowarce i akumulatorze
Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem.
Przed przystąpieniem do pracy należy przeczytać niniejszą instrukcję eksploatacji.
Należy zwrócić uwagę, aby osoby znajdujące się w pobliżu nie zostały skaleczone przez odrzucone wióry bądź inne ciała obce.
Ostrzeżenie: Podczas pracy urządzenia należy zachować bezpieczną odległość.
Uwaga: Nie dotykać obracających się noży. Noże są bardzo ostre. Istnieje niebezpieczeństaty palców u rąk i nóg.
Przed przystąpieniem do wykonywania jakichkolwiek czynności regulacyjnych czy wych, a także w czasie (nawet) przerw w pracy, należy wyłązędzie ogrodowe i uruchomićacz obwodu elektrycznego.
Nie dotyczy.
Nie wolno dotykać żadnego z elementów narzędzia ogrodo-
wego przed ich całkowitym zatrzymaniem się. Noże obracają się jeszcze przez jakiś czas po wyłączeniu silnika narzędzia ogrodowego i mogą spowodować obrażenia.
Produktu nie wolno stosować podczas deszczu, ani wystawiać go na działanie deszczu.
Należy strzec się przed porażeniem prądem elektrycznym.
Nie dotyczy.
Ładowarkę należy stosować tylko w suchych pomieszczeniach.
Ładowarka wyposażona została w transformator bezpieczeństwa.
Do czyszczenia narzędzia ogrodowego nie należy stosować myjek wysokociśnieniowych ani węża ogrodowego.
Należy dokładnie kontrolować teren, na którym będzie użyte narzędzie ogrodowe pod ką- tem zwierząt domowych i dziko żyjących. Podczas użytkowania maszyny istnieje niebezpieczeństwo skaleczenia zwierząt domowych lub dziko żyjących. Skontrolować teren, na którym będzie używa maszyna i usunąć z niego wszystkie kamienie, patyki, druty, kości oraz wszystkie inne przedmioty. Podczas pracy przy użyciu maszyny należy zwrócić uwagę, czy żadne zwierzęta domowe lub zwierzęta dziko żyjące nie ukryły się w trawie, a także czy nigdzie nie ma zasłoniętych trawą niskich pieńków.
Obstuga urządzenia
▶ Niniejszego produktu nie wolno udostępniać do użytkowania dzieciom, a także osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zasięgnąć informacji, czy w danym kraju istnieją przepisy, ograniczające wiek użytkownika. Nieużywany pro-
dukt należy przechowywać w miejscu niedostępnym dla dzieci.
▶ Nie wolno w żadnym wypadku zezwolić na obsługę niniejszego narzędzia ogrodowego dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępnić je osobom z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą, jak również/lub osobom, które nie zapoznały się z niniejszymi zaleceniami.
Dzieci powinny znajdować się pod nadzorem, a produkt zabezpieczony w taki sposób, żeby nie mógł służyć do zabawy.
▶ Nie wolno nigdy użytkować narzędzia ogrodowego, jeżeli w bezpośredniej bliskości znajdują się osoby postronne, w szczególności dzieci lub zwierzęta domowe.
Osoba obsługująca lub użytkująca urządzenie odpowiedzialna jest za wypadki i szkody na osobie i mieniu, wyrządzone innym osobom.
▶ Do pracy nie wolno zakładać otwartego obuwia gumowego ani sandałów. Podczas pracy należy zawsze zakładać stabilne obuwie robocze i długie spodnie. Nie wolno obsługiwać produktu boso.
Przed przystąpieniem do pracy dokładnie zbadać teren, na którym będzie użyte urządzenie i usunąć z niego wszystkie kamienie, gałęzie, dru-ty, kości i inne przedmioty.
Przed każdym przystąpieniem do pracy należy sprawdzić stan techniczny noży, śrub i zespołów tnących pod kątem ich zużycia lub uszkodzenia. Zużyte bądź uszkodzone noże, jak i śruby, przytrzymujące noże należy wymieniać całymi zestawami dla zachowania prawidłowego wyważenia.
Pracować tylko w ciągu dnia lub przy dobrym sztucznym oświetleniu.
▶ Nie należy stosować kosiarki w niekorzystnych warunkach atmosferycznych, w szczególności w przypadku nadciągającej burzy.
▶ W miarę możliwości należy unikać koszenia mokrej trawy.
Podczas pracy należy iść spokojnym krokiem, nie wolno w żadnym wypadku biec.
▶ Nie wolno eksploatować narzędzia ogrodowego, jeżeli urządzenia zabezpieczające i pokrywy są uszkodzone lub gdy zabezpieczenia, takie jak na przykład osłona i/lub pojemnik na trawę, nie są zamontowane.
Dla własnego bezpieczeństwa ważne jest, aby stosować ochronniki słu-chu.
▶ Nie należy używać produktu, gdy jest się zmęczonym lub gdy jest się pod wpływem narkotyków, alkoholu lub lekarstw.
Praca na terenach o dużym nachyleniu może być niebezpieczna:
– Nie wolno kosić na zbyt stromych zboczach.
– Na pochyłych powierzchniach lub wilgotnej trawie należy pracować ostrożnie, aby nie stracić równowa-gi.
– Urządzenie prowadzić należy tylko w poprzek zbocza, nigdy nie należy kosić pod górę lub w dół zbocza.
– Zachować szczególną ostrożność podczas nawrotów (zmianie kierunku) przy pracy na zboczach.
▶ Cofając się z narzędziem ogrodowym lub ciągnąc je, należy zachować szczególną ostrożność.
Podczas pracy narzędzie ogrodowe należy przesuwać zawsze do przodu, nie wolno nigdy ciągnąć je do siebie.
- Narzędzia ogrodowego nie wolno przechylac (w celu transportu), przeprowadzać go przez powierzchnie nie pokryte trawą, a także transportować na miejsce pracy i z powrotem, przed całkowitym zatrzymaniem się noży.
▶ Uruchamiając narzędzie ogrodowe lub włączając silnik, nie wolno go przechylać.
Włączyć narzędzie ogrodowe zgodnie ze wskazówkami zawartymi w instrukcji obsługi, zwracając przy tym uwagę, by stopy znajdowały się w dostatecznej odległości od obracających się elementów.
Zachować bezpieczną odległość dło- ni i stóp od obracających się elementów maszyny.
Podczas pracy należy zawsze stawać poza zasięgiem materiału wyrzuca-nego przez narzędzie ogrodowe.
▶ Nie podnosić i nie przenosić narzędzia ogrodowego z pracującym silnikiem.
- Narzędzie ogrodowe należy przechowywać w taki sposób, aby stało ono wszystkimi czterema kołami na podłożu.
- Narzędzie ogrodowe można podnościć jedynie za przewidziany do tego celu uchwyt. Uchwyt należy traktować z dużą ostrożnością.
▶ Nie wolno w żaden sposób modyfikować produktu. Niedopuszczalne przeróbki mogą wpłynąć na obniżenie bezpieczeństwa produktu, a także zwiększyć szumy i wibracje.
Zbieranie liści
Nóż jest uformowany w taki sposób, aby ułatwić zbieranie opadłych liści z trawnika. Aby wykorzystać tę funkcję w pełni, należy przestrzegać następujących zaleceń:
– Liście należy zbierać tylko po uprzednim ustawieniu maksymalnej wysokości cięcia.
– Liście należy zbierać tylko z trawnika.
– Przed przystąpieniem do pracy należy skontrolować przestrzeń i zwrócić uwagę, aby ludzie, zwierzęta, przedmioty szklane i auta znajdowały się w odpowiedniej odległości.
Zwalnianie przerywacza obwodu elektrycznego
– Zawsze, przed oddaleniem się od narzędzia ogrodowego.
– Przed przystąpieniem do usuwania materiału blokującego.
– Przed kontrolą funkcjonowania, czyszczeniem, a także przed przystąpieniem do wszelkich prac obstługowych przy narzędziu ogrodo-
wym.
– Po zderzeniu z twardym przedmiotem. Natychmiast sprawdzić, czy narzędzie ogrodowe nie zostało uszkodzone, a w przypadku stwierdzenia uszkodzenia narzędzie należy oddać do naprawy.
– Gdy narzędzie ogrodowe zaczyna wibrować w nietypowy sposób (natychmiast zbadać tego przyczynę).
Konserwacja
Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe.
▶ Aby zagwarantować bezpieczną pracę z produktem, należy regularnie kontrolować, czy wszystkie nakrętki, trzpienie i śruby są mocno dokręcone.
▶ Regularnie sprawdzać stan pojemnika na trawę, a także stopień jego zużycia i ewentualnych uszkodzeń.
W trosce o własne bezpieczeństwo należy zawsze przeprowadzać wizualną kontrolę produktui w razie po-
trzeby wymieniać zużyte lub uszkodzone części.
▶ Należy używać wyłącznie noży przewidzianych dla danego narzędzia ogrodowego.
- Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch.
Przed przystąpieniem do przechowywania należy się upewnić, że produkt jest czysty i wolny od resztek odpadów ogrodowych. W razie potrzeby należy oczyścić go suchą szczotką.
Wskazówki bezpieczeństwa i zalecenia dotyczące optymalnego obchodzenia się z akumulatorem
Przed wstawieniem akumulatora należy upewnić się, że narzędzie ogrodowe jest wyłączone, a przerywacz obwodu elektrycznego zwolniony. Umieszczanie akumulatora w włączonym narzędziu ogrodowym może stać się przyczyną wypadków.
Należy stosować wyłącznie akumulatory firmy Bosch, które zostały przewidziane dla danego narzędzia ogrodowego. Zastosowanie akumulatorów innego typu może może być przyczyną obrażeń oraz pożaru.
▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Akumulator należy chronić przed wysokimi temperaturami (np. przed stałym nasło- necznieniem), ogniem, wodą oraz wilgocią. Istnieje zagrożenie wybuchem.
Nieużytkowany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie styków akumulatora może spowodować oparzenia lub wywołać pożar.
Uszkodzenie akumulatora lub zastosowanie go w sposób niezgodny z przeznaczeniem może doprowadzić do wystąpienia niebezpiecznych oparów. Należy zadbać o dopływ świeżego powietrza, a w razie wystąpienia dolegliwości skonsultować się z lekarzem. Opary mogą uszkodzić drogi oddechowe.
Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
▶ Nie należy doprowadzać do zwarcia akumulatora. Istnieje niebezpieczeństwo wybuchu.
- Akumulator należy chronić przed wilgocią i kontaktem z woda.
Narzędzie ogrodowe oraz akumulator należy przechowywać w zakresie temperatur pomiędzy 20 °C i 50 °C. Akumulatora nie należy na przykład pozostawiać latem w samochodzie.
- Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.
Wskazówki bezpieczeństwa dla ładowarek
Należy przeczytać wszystkie wskazówki bezpieczeństwa oraz instrukcje. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa, instrukcji i zaleceń mogą doprowadzić do
porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Należy starannie przechowywać wszystkie instrukcje i wskazówki bezpieczeństwa dla dalszego zastosowania.
Ładowarkę wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić jej wszystkie funkcje, wykonywać na niej bez ograniczeń wszystkie czynności lub, gdy uprzednio uzyskało się odpowiednie instrukcje.
▶ Nie wolno w żadnym wypadku zezwolić na obsługę niniejszej ładowarki dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępniać jej osobom z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą, jak również/lub osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zasięgnąć informacji, czy w danym kraju istnieją przepisy, ograniczające wiek użytkownika podobnych narzędzi.
Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką.
140 | Polski
▶ Ładować wolno wyłącznie akumulatory litowo-jonowe firmy Bosch o pojemności nie mniejszej niż 2,0 Ah (od 10 ogniw). Napięcie akumulatora musi być dostosowane do napięcia ładowania w ładowarce. Nie wolno ładować jednorazowych baterii, ani akumulatorów nie przeznaczonych do ładowania. Może zaistnieć zagrożenie pożarem lub wybuchem.
Chronić ładowarkę przed deszczem i wilgo-
cią. Przedostanie się wody do ładowarki
zwiększa ryzyko porażenia prądem.
▶ Ładowarkę należy utrzymywać w czystości. Zanieczyszczenia mogą spowodować porażenie prądem elektrycznym.
Przed każdym użytkowaniem należy skontrolować ładowarkę, przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować ładowarki. Nie wolno samodzielnie otwierać ładowarki, a naprawę tego urządzenia należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyczki zwiększają ryzyko porażenia prądem.
▶ Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
▶ Nie wolno zasłaniać szczelin wentylacyjnych ładowarki. Ładowarka może się przegrzać i przestać funkcjonować prawidłowo.
Aby zwiększyć bezpieczeństwo pracy zaleca się stosowanie wyłącznika różnicowoprądowego o prądzie różnicowym, nie większym niż 30 mA. Wyłącznik różnicowo-prądowy należy kontrolować przed każdym użyciem.
Symbole
Następujące symbole mają istotne znaczenie podczas czytania i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi lepsze i bezpieczniejsze użytkowanie produktu.
Symbol Znaczenie
 | Kierunek ruchu |
 | Kierunek reakcji |
 | Należy nosić rękawice ochronne |
| Duszt | Masa |
| dowot | Włączanie |
 | Wyłączanie |
 | Dozwolone czynności |
 | Zabronione czynności |
 | Słyszalny dźwięk |
| dawrot | Osprzęt dodatkowy/części zamienne |
Użycie zgodne z przeznaczeniem
Narzędzie ogrodowe przeznaczone jest do koszenia trawników w prywatnym zakresie.
Narzędzie ogrodowe nie zostało przewidziane do cięcia żywopłotu, przycinania krawędzi trawnika, rozdrabniania itp. Narzędzie ogrodowe przewidziane jest do koszenia trawy na poziomie podłoża.
Dane techniczne
| Kosiarka Universal | Universal | Universal | Universal |
| Rotak 36-550 | Rotak 36-555 | Rotak 36-560 | Rotak 36-590 | Rotak 36-670 |
| Numer katalogowy | | 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
| Napięcie znamionowe V 36 36 36 36 36 |
| Szerokość obudowy no-ża | cm 38 38 38 38 38 |
| Wysokość cięcia mm 25 – 70 25 – 70 25 – 70 25 – 70 |
| Pojemność worka na trawę | 1 40 40 40 40 40 |
Polski | 141
| Kosiarka Universal | Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Cieżar odpowiednio do EPTA-Procedure 01:2014 | kg 15,0 15,0 14,0 15,0 15,0 | | | |
| Numer seryjny zob. tabliczka znamionowa na narzędziu ogrodowym |
| dopuszczalna temperatura otoczenia |
| – podczas ładowania °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 | | | |
| – podczas pracy °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 | | | |
| – podczas przechowy-wania | °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 | | | |
| Akumulator litowo-jonowy litowo-jonowy litowo-jonowy litowo-jonowy |
| Napięcie znamionowe V 36 36 36 36 36 | | | |
| Numer katalogowy/pojemność |
| – 2 607 336 913/1 607 A35 02V | Ah – – 2 x 2,0 – – | | | |
| – 2 607 336 915/2 607 337 047 | Ah 4,0 4,0 – 4,0 – | | | |
| – 1 607 A35 058 | Ah – – – – 6,0 | | | |
| Liczba ogniw akumulatora |
| – 2 607 336 913/1 607 A35 02V | | – – 10 – – | | | |
| – 2 607 336 915/2 607 337 047 | | 20 20 – 20 – | | | |
| – 1 607 A35 058 | | – – – – 20 | | | |
Wszystkie wartości występujące w niniejszej instrukcji pomierzono poniżej lub na wysokości 2000 metrów nad poziomem morza.
| Ładowarka | | AL 3620 CV | AL 36V-20 |
| Numer katalogowy | UE | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Prąd ładowania | A | 2,0 | 2,0 |
| Czas ładowania (przy rozładowanym akumulatorze) |
| - Akumulator 2,0 Ah | min | 65 | 65 |
| - Akumulator 4,0 Ah | min | 125 | 125 |
| - Akumulator 6,0 Ah | min | 185 | 185 |
| Ciężar odpowiednio do EPTA-Procedure 01:2014 | kg | 0,55 | 0,55 |
| Klasa ochrony | | 回/II | 回/II |
142 | Polski
Informacja na temat hałasu i wibracji
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Wartości emisji hałasu zostały określone zgodnie z normą EN 60335-2-77
Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo:
| – Poziom ciśnienia akustycznego | dB(A) | 76 76 76 76 76 |
| – Poziom natężenia dźwięku | dB(A) | 88 88 88 88 88 |
| – Błąd pomiaru K dB | | = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 |
Wartości łączne drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60335-2-77
| – Wartość emisji drgań a_n | m/s^2 | < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 | |
| – Błąd pomiaru K m/s | ^2 | = 1,5 = 1,5 = 1,5 = 1,5 = 1,5 | |
Montaż i praca
| Planowane działanie Rysu- | Strona nek |
| Zakres dostawyA) | A 326 |
| Montaż uchwytu | B 327 |
| Ustalanie wysokości pracy | |
| Montaż/demontaż pojemnika na trawę C 328 | |
| Ustawianie wysokości cięcia D 328 | |
| Włożenie akumulatora E 329 | |
| Eksploatacja | F 330 |
| - podłączyć przerywacz obwodu elektrycznego | |
| - włączyć | |
| - kosić | |
| - wyłączyć | |
| - usunąć przerywacz obwodu elektrycznego | |
| Wyjmowanie akumulatora G 331 | |
| Wskazówka "koszenie" H 332 | |
| Wskaźnik stanu napełnienia: Pojemnik na trawę pusty/pełny | I 333 |
| Konserwacja/wymiana ostrzy J 333 | |
| Wybór osprzętu K 334 | |
A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
Uruchomienie urządzenia
Dla własnego bezpieczeństwa
Uwaga! Przed przystąpieniem do regulacji i czyszczenia narzędzia ogrodowego, należy zwolnić przerywacz obwodu elektrycznego i wyjąć z narzędzia akumulator. Powyższe dotyczy również przypadków, gdy przewód przełączeniowy jest przecięty, uszkodzony lub splątany.
▶ Po wyłączeniu narzędzia ogrodowego noże tnące obracają się jeszcze przez parę sekund.
▶ Ostrożnie: Nie dotykać obracającego się noża.
Ładowanie akumulatora
Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie temperatur, leżącym między 0 °C i 35 °C. W ten sposób zagwarantowana jest długa żywotność akumulatora.
Wskazówka: Akumulator dostarczany jest w stanie częściowo naładowanym. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.
Dzięki systemowi elektronicznej ochrony ogniw „Electronic Cell Protection (ECP)“ akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Przy rozładowanym akumulatorze układ ochronny wyłącza wyrób: Narzędzie ogrodowe przestaje działać.
Po automatycznym wyłączeniu wyrobu nie należy naci-
skać ponownie włącznika/wyłącznika. Można by w ten
sposób uszkodzić akumulator.
Należy przestrzegać wskazówek dotyczących likwidacji akumulatorów.
Montaż/demontaż akumulatora
Wskazówka: Zastosowanie nieodpowiednich akumulatorów może spowodować zakłócenia w pracy lub uszkodzenie narzędzia.
Włożyć naładowany akumulator. Upewnić się, czy akumulator jest dobrze osadzony.
Aby wyłąć akumulator z narzędzia, należy wcisnąć przycisk odblokowujący, a następnie wyciągnąć akumulator.
Ładowanie
Proces ładowania rozpoczyna się z chwilą włożenia wtyczki sieciowej do gniazda oraz umieszczenia akumulatora w ładowarce.
Inteligentny proces ładowania pozwala na automatyczne rozpoznawanie stanu naładowania akumulatora i optymalny dobór prądu ładowania, uzależniony od temperatury i napięcia akumulatora.
Ma to wpływ na przedłużenie żywotności akumulatora, a poza tym akumulator będzie stale całkowicie naładowany przez cały czas przechowywania w ładowarce.
Znaczenie wskazań na ładowarce (AL 3620 CV/ AL 3640 CV/AL 36V-20)
Szybkie ładowanie
Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika naładowania akumulatora.
Wskaźnik na akumulatorze: Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora.
Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora znajduje się w dopuszczalnym zakresie temperatur, zob. rozdział „Dante techniczne“.
Akumulator jest naładowany
Ciągłe zielone światło wskaźnika LED oznacza całkowite naładowanie akumulatora.
Dodatkowo rozlega się na okres ok. 2 sekund
sygnał dźwiękowy, akustycznie informujący o całkowitym naładowaniu akumulatora.
Po zakończeniu ładowania akumulator można wyjąć i rozpo-
cząć natychmiastowe użytkowanie.
Podczas pracy bez akumulatora, światło ciągłe wskaźnika sygnalizuje dopływ prądu do ładowarki (wtyczka znajduje się w gniazdku sieciowym) i jej gotowość do eksploatacji.
Temperatura akumulatora nie sięgająca 0°C lub przekraczająca 45°C
Światło ciągłe czerwonego wskaźnika ładowania akumulatora informuje o tym, że temperatura akumulatora znajduje się poza dopusz-
czalnym zakresem temperatur ładowania, zob. rozdział „Dane techniczne“. Po osiągnięciu dopuszczalnego zakresu temperatur, ładowarka przechodzi automatycznie w tryb szybkiego ładowania.
Jeżeli temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur, po włożeniu akumulatora do ładowarki zapala się czerwona dioda LED.
Ładowanie nie jest możliwe
Każde inne zakłócenie procesu ładowania sygnalizowane jest miganiem czerwonego wskaźnika LED.
Niemożliwe jest rozpoczęcie procesu ładowania; akumulator nie daje się naładować (zob. rozdział "Lokalizacja usterek").
Wskazówki dotyczące ładowania
Ładowanie ciągłe akumulatora, jak również kilka następujących bezpośrednio po sobie cykli ładowania, może spowodować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia.
Wyraźnie skrócony czas użytkowania akumulatora po naładowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić.
Należy przestrzegać wskazówek dotyczących usuwania odpadów.
Chłodzenie akumulatora (Active Air Cooling)
Wbudowany do ładowarki sterownik chłodzenia ma za zadanie nadzorowanie temperatury ładowanego akumulatora. Jeżeli temperatura akumulatora przekracza 30 C, akumulator schładzany jest wentylatorem do optymalnej temperatury. Włączony wentylator wydaje charakterystyczny dźwięk.
Jeżeli wentylator nie działa, oznacza to, że temperatura akumulatora znajduje się poza dopuszczalnym zakresem, lub że wentylator jest uszkodzony. W tym wypadku czas ładowania akumulatora przedłuża się.
Wskazówki robocze
Wskaźnik stanu naładowania akumulatora
Akumulator wyposażony jest w specjalny wskaźnik, ukazujący stan naładowania akumulatora. Wskaźnik naładowania akumulatora składa się z 3 zielonych diod LED.
Aby dokonać aktywacji wskaźnika naładowania akumulatora należy go dotknąć. Po ok. 5 sekundach wskaźnik naładowania akumulatora wygasa samoczynnie.
Stan naładowania akumulatora można skontrolować także po wyjęciu akumulatora.
Dioda LED Pojemność akumulatora
3 zielone diody LED świecą ≥ 2/3 się światłem ciągłym
Dioda LED Pojemność akumulatora
| 2 zielone diody LED świecą się światłem ciągłym | ≥ 1/3 |
| 1 zielone diody LED świecą się światłem ciągłym | ≤ 1/3 |
| 1 zielona dioda LED miga Rezerwa |
Jeżeli po naciśnięciu przycisku żadna dioda LED się nie świeci, oznacza to, że akumulator jest uszkodzony i należy go wymienić.
Ze względu na bezpieczeństwo odczyt stanu naładowania akumulatora możliwy jest tylko przy wyłączonym narzędziu ogrodowym.
Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora.
Wskazanie czujnika temperatury akumulatora
Czerwona dioda LED, znajdująca się na czujniku temperatury sygnalizuje, że akumulator lub układ elektroniczny narzędzia ogrodowego (przy włożonym akumulatorze) znajduje się poza granicami optymalnego zakresu temperatur. W takim przypadku narzędzie ogrodowe przestaje pracować, lub pracuje ze zmniejszoną wydajnością.
Czujnik temperatury akumulatora
Czerwona dioda LED miga, gdy wciskany jest przycisk lub podczas włączania/wyłączania (przy włóżonym akumulatorze): Akumulator znajduje się poza granicami dopuszczalnego zakresu temperatur.
Jeżeli temperatura akumulatora przekroczy 70 °C, akumulator wyłączy się i pozostanie wyłączony do momentu, aż jego temperatura ponownie znajdzie się w granicach dopuszczalnego zakresu.
Czujnik temperatury układu elektronicznego narzędzia ogrodowego
Czerwona dioda LED świeci się przy wciśniętym włączniku/wyłączniku światłem ciągłym: Temperatura układu elektronicznego narzędzia ogrodowego spadła poniżej 5°C lub przekroczyła 75°C.
Jeżeli temperatura przekroczy 90 °C, układ elektroniczny narzędzia ogrodowego wyłączy się i pozostanie wyłączony, aż jego temperatura ponownie znajdzie się w granicach dopuszczalnego zakresu.
Wydajność cięcia (czas pracy akumulatora)
Wydajność cięcia (czas pracy akumulatora) uzależniona jest od właściwości trawnika, np. do gęstości trawy, wilgotności, wysokości jak również od ustawionej wysokości cięcia.
Częste włączanie i wyłączanie narzędzia ogrodowego podczas koszenia również redukuje wydajność cięcia (czas pracy akumulatora).
Aby zoptymalizować wydajność cięcia (czas pracy akumulatora), zaleca się często kosić trawnik, ustawiać dużą wysokość cięcia i nie iść w zbyt szybkim tempie.
Niżej przedstawiony przykład ukazuje związek między wysokością cięcia i wydajnością cięcia w odniesieniu do wszystkich trzech akumulatorów.
Warunki cięcia
Rzadka, sucha trawa
| Wydajność cięcia |
| Akumulator 2,0 Ah do 250 m | ^2 |
| Akumulator 4,0 Ah do 500 m | ^2 |
| Akumulator 6,0 Ah do 750 m | ^2 |
Aby przedłużyć czas pracy, można nabyć dodatkowy akumulator w autoryzowanym punkcie serwisowym narzędzi ogrodowych firmy Bosch.
Lokalizacja usterek
Symptom Możliwa przyczyna Rozwiązanie
| Brak rozruchu silnika Nastąpiło uszkodzenie wewnętrznego okablowa- nia narzędzia ogrodowego | Należy skontaktować się z punktem serwisowym Bosch |
| Rozładowany akumulator Naładować akumulator | |
| Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulatora (ogrzać/ochłodzić) |
| Zbyt wysoka trawa Maks. dopuszczalna wysokość trawy wynosi 30 cm przy najwyżej ustawionej wysokości cięcia |
| Zadziałał wyłącznik przeciwprzeciążeniowy silni- ka | Doprowadzić do ochłodzenia silnika i ustawić wyższą wysokość cięcia |
Symptom Możliwa przyczyna Rozwiązanie
| Przerywacz obwodu elektrycznego zamontowany został niewłaściwie | Skorygować położenie |
| Narzędzie ogrodowe pracuje z przerwami | Nastąpiło uszkodzenie wewnętrznego okablowa- nia narzędzia ogrodowego | Należy skontaktować się z punktem serwisowym Bosch |
| Zadziałał wyłącznik przeciwprzeciążeniowy silni- ka | Doprowadzić do ochłodzenia silnika i ustawić wyższą wysokość cięcia |
| Narzędzie ogrodowe pozostawia nierówno- miernie skoszoną tra- węi/lubsilnik pracuje ciężko | Za nisko ustawiona wysokość cięcia Zwiększyć wysokość cięcia |
| Tępy nóż | Wymienić nóż (zob. rys. J) |
| Możliwość zablokowania maszyny wyrzucanym materiałem | Wyłączyć narzędzie ogrodowe i zwolnić przery- wacz obwodu elektrycznegoSkontrolować spód narzędzia ogrodowego i w ra- zie potrzeby oczyścić (koniecznie stosować rękawice ochronne) |
| Nóż został odwrotnie zamontowany Właściwie osadzić nóż |
| Po włączeniu narzędzia ogrodowego, nóż nie obraca się | Nóż zablokowany trawą Wyłączyć narzędzie ogrodowe i zwolnić przery- wacz obwodu elektrycznegoUsunąć zablokowany materiał (zawsze stosować rękawice ogrodowe) |
| Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (27 Nm) |
| Silne wibracje/dźwięki | Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (27 Nm) |
| Uszkodzony nóż | Wymienić nóż (zob. rys. J) |
Akumulator i ładowarka
Symptomy Możliwa przyczyna Rozwiązanie
| Czerwony wskaźnik na- ładowania akumulatora migaŁadowanie nie jest możliwe | Akumulator nie został (whąściwie) umieszczony we wnęce | Umieścić akumulator prawidłowo na ładowarce |
| Styki akumulatora są zabrudzone Wyczyścić styki akumulatora, np. przez wielokrotne włożenie i wyjęcie akumulatora. W razie niepowodzenia akumulator wymienić na nowy |
| Akumulator jest uszkodzony Wymienić akumulator na nowy |
| Wskaźnik ładowania na ładowarce nie świeci się | Wtyczka ładowarki nie/niewłaściwie podłączona do sieci | Wsadzić wtyczkę (całkowicie) do gniazdka |
| Gniazdko, przewód sieciowy lub ładowarka są uszkodzone | Sprawdzić napięcie sieci, ładowarkę, a w razie potrzeb zlecić kontrolę w autoryzowanym punkcie serwisowym elektronarzędzi firmy Bosch |
Konserwacja i serwis
Pielęgnacja akumulatora
Uwaga! Przed przystąpieniem do regulacji i czyszczenia narzędzia ogrodowego, należy zwolnić przerywacz obwodu elektrycznego i wyjąć z narzędzia akumulator, jak również zdemontować worek na trawę.
Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe.
Aby zapewnić optymalne wykorzystanie akumulatora, należy przestrzegać następujących wskazówek i zaleceń:
– Akumulator należy chronić przed wilgocią i kontaktem z woda.
– Narzędzie ogrodowe oraz akumulator należy przechowywać w zakresie temperatur pomiędzy 20 °C i 50 °C. Akumulatora nie należy na przykład pozostawiać latem w sa-mochodzie.
– Akumulator należy przechowywać oddzielnie. Nie przechowywać narzędzia ogrodowego z osadzonym akumulatorem.
– Jeżeli narzędzie ogrodowe poddane jest bezpośrednim promieniom słońca, nie należy pozostawiać w nim akumulatora.
– Optymalna temperatura przechowywania akumulatora wynosi 5 C.
– Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.
Wyraźnie skrócony czas użytkowania akumulatora po naładowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić.
Obsługa klienta oraz doradztwo dotyczące użytkowania
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzędzi
Ul. Jutrzenki 102/104
02-230 Warszawa
Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.
Tel.: 22 7154450
Faks: 22 7154440
E-Mail: bsc@pl.bosch.com
www.bosch-pt.pl
Pozostałe adresy serwisów znajdują się na stronie:
Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.
W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych.
Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.
Usuwanie odpadów
Narzędzia ogrodowe, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi
przepisami w zakresie ochrony środowiska.
Narzędzi ogrodowych, a także akumulatorów/baterii nie wolno wyrzucać do odpadów z gospodarstwa domowego!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektronarzędzia i urządzenia elektroniczne, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.
Akumulatory/Baterie:
Li-Ion:
Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport.
Čeština
