ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UniversalRotak 36590 BOSCH

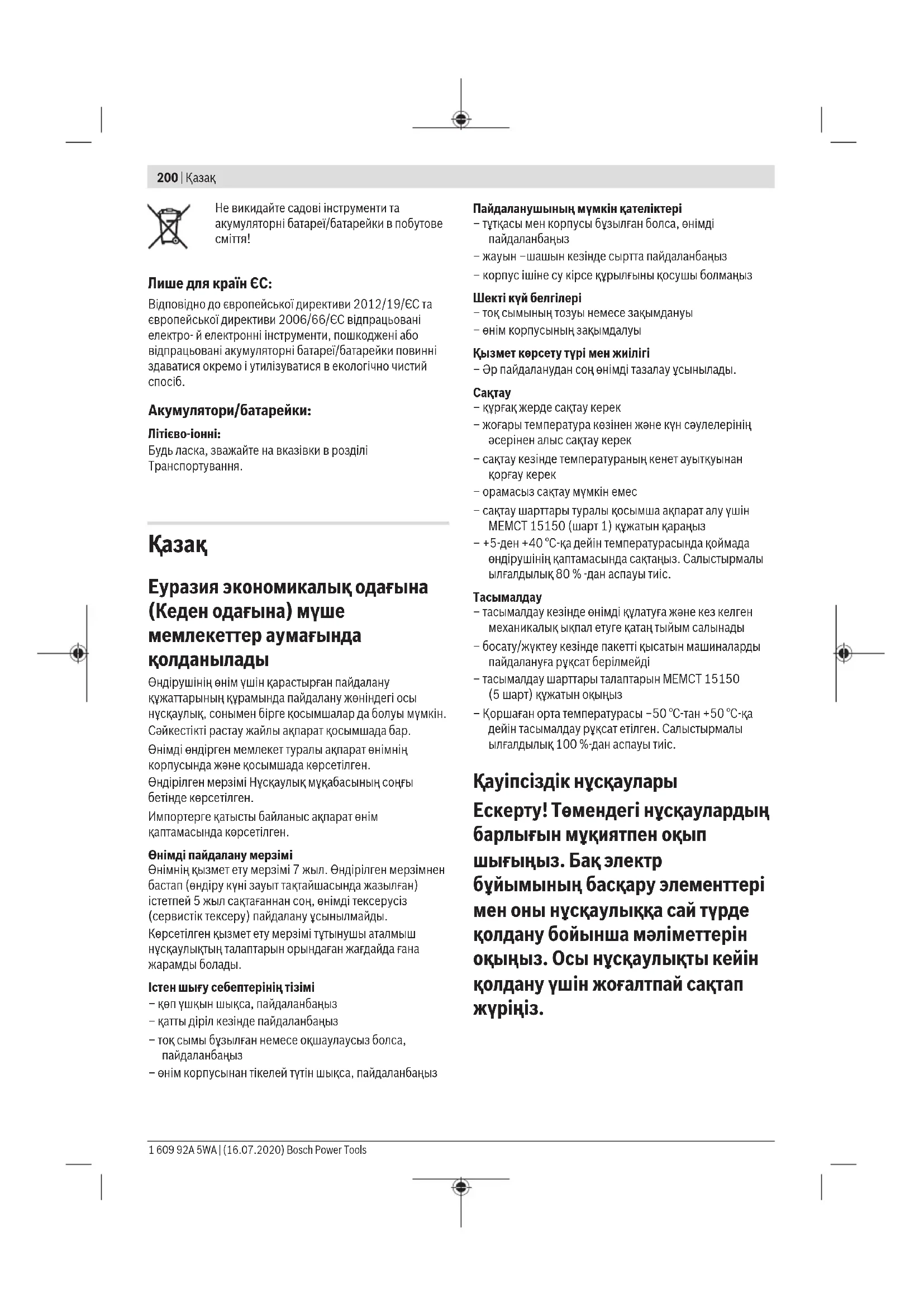

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар.
Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.
Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.
Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
– көп үшқын шықса, пайдаланбаңыз
– қатты діріл кезінде пайдаланбаңыз
– тоқ сымы бұзылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз
Пайдаланушының мүмкін қателіктері
– түтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз
– жауын – шашын кезінде сыртта пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
– ток сымының тозуы немесе закымдануы
– өнім корпусының закымдалуы
Қызмет көрсету түрі мен жилігі
– Әр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
– күрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің
әсерінен алыс сақтау керек
– сақтау кезінде температураның кенет ауыткуынан
қорғау керек
– орамасыз сактау мүмкін емес
– сактау шарттары туралы косымша акпарат алу эшін
МЕМСТ 15150 (шарт 1) кужатын караңыз
– +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.
Тасымалдау
– тасымалдау кезінде өнімді құлатуға және кез келген механикалықықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді
– тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
– Коршаған орта температурасы –50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вылғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нұсқаулары
Ескерту! Төмендегі нүсқаулардың барлығын мұқиятпен оқып шығыңыз. Бақ электр бұйымының басқару элементтері мен оны нүсқаулыққа сай түрде қолдану бойынша мәліметтерін оқыңыз. Осы нүсқаулықты кейін қолдану үшін жоғалтпай сақтап жүріңіз.
Бақ электрбуйымындағы, қуаттандыру құралындағы және аккумулятордағы белгілердің мағыналары
Қауіптер бойынша жалпы нұсқаулар.
Колдану нұсқаулығын
оқыңыз.
Жақын түрған адамдар
шашырылатын бөгде
денелер арқылы жаракаттанбауына назар аударыңыз.
Сактандыру: Бак электр буймы іске қосылып түрганда оған қауіп-қатерсіз та тұрыңыз.
Назарыңызда болсын:
Айналып түратын
пышактарын түртпеціз. Бүйымның пышактары өткір. Аяқ және қол саусақтарларынан айырылудан сақтаныңыз.
Бақ электрбуйымын жөндеу
немесе тазалау алдынан,
немесе оны қысқа уақыт ушін де бақылаусыз қалдыру
алдынан алдымен бақ
электрбұйымын өшіріп, түйықталған
түйісінің токтатқышын босатып
ажыратыңыз.
Колданылмайды.
Бақ электрбуйымның
бөлшектерін ұстау алдынан
олардың толығымен әбден
токтатылып тұруына дейін күтіңіз.
Электрбұйымды өшіріп істен
шығарғанда да электрбұйым
пышақтары әлі де айналып тұра
беріп, жаралануға апара алады.
Электр бүйымды жауын жауып түрғанда
қолданбаңыз немесе оны жауын астында қалдырмаңыз.
Электросоккыдан
сактаныңыз.
Колданылмайды.
Электр куаттандырғышын
тек қана құрғақ бөлмелерде
қолданыңыз.
Электр куатандырғышы
қауіпсіздік
трансформаторымен жабдыкталған.
Бақ электрбуйымын тазалау
үшін ешкашан жоғары
деңгейлі қысыммен істейтін тазалау құрылғыларын немесе бақ шлангілерін қолданбаңыз.
Бак куралы колданылатын
жерде жануарлар және
жабайы андардың жок
болуын муқият тексеріп алыңыз. Электр құрал қолданылып жатқанда жануарлар және жабайы андар жаракаттанып қалуы мүмкін. Құрал қолданылатын аймақты муқият тексеріп, онда болатын тас, таяқ,
сымдар, сүйектер және бөгде
заттардың барлығын осы аймақтан
алып тастаңыз. Құралды қолдану
барысында қалың шөп арасында
андар, жануарлар немесе шағын
ағаш томаршалары бола алатынын
ескеріп жүріңіз.
Баскару
▶ Осы электр бүйымды ешкашан балалар немесе осы нүсқаулықтармен таныс болмаған түлғалар тарапынан қолдануын рүқсат етпеніз. Құрал қолданылып жатқан елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін. Электр бүйым іске қосылмай, қолданбай түрған уақытта оны балалар қолдары жете алмайтын қылып сақтаңыз.
▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы бақ электр бүймымен жұмыс істеуге рұқсат етпеңіз.
▶ Балалардың электр құралымен ойнамауын қамтамасыз ету үшін балаларға қарап жұруіңіз керек.
▶ Бак электрбуйымы жанында түлғалар, әсіресе балалар, немесе
жануарлар бар болғанда оны
ешқашан қолданбаңыз.
Электрбуйым иесі немесе
колданушысы баска адамдардың
денсаулығына немесе осылардың
мулігіне түскен апаттар немесе
шығындар үшін жауапты болады.
Электр бүйымды қолдану барысында ешбір ашық резенкелі аяқ киімін немесе сандал аяқ киімін киіп жүрмеңіз. Әрқашан тұрақты аяқ киімдері мен ұзын шалбар киіп жүріңіз. Электр бүйымды ешкашан жалаң аяқ түрде болғаныңызда пайдаланбаңыз.
▶ Шөп шабылатын жерді мұқият тексеріп алып, осы жерде бар болған тас, таяқ, сым, сүйек және басқа заттарын алдын ала жинап шығарып алыңыз.
▶ Колдану алдынан әрқашан электрбүйымның пышақтарының, пышақ бұрандаларының және кесетін құрастырылған топтарының тозып немесе бұзылған қалыпта болмауын тексеріп алыңыз. Теңгерімнің бұзылуын болдырмау үшін тозып немесе бұзылып қалған пышақтар мен пышақ бұрандаларын әрқашан толық жинақтамасымен ауыстырыңыз.
▶ Шөпті тек қана күндізгі жарықта немесе жасанды жарығының жеткілікті күшінде болғанда ғана шабыңыз.
▶ Ауа райы нашар болған жағдайда, әсіресе боран мен найзағай басталайын деп жатқанда көгалшапқышпен жұмыс істеуге болмайды.
▶ Шөп сулы немесе ылғалды қалыпта болғанда бақ электрбүйымын мүмкіндігінше қолданбауыңыз лазым.
▶ Әрқашанда баяу жүріп, ешкашан тез жүрменіз.
▶ Бак электрбуймын ешкашан зақымдалған не бұзылған қалыпта болған қорғау жүйелерімен, жапқыштармен немесе қауіпсіздік құрылғыларымен, мысалы сокқыдан қорғайтын жүйесімен және/немесе шөп ұстайтын себетімен, қолданбаңыз.
▶ Өзіңіздің қауіпсіздігіңіз үшін қорғау құлақшаларын киіп жүріп жұмыс істеуіңіз лазым.
▶ Θзіңіз шаршаған қалыпта болғаныңызда немесе ауырып жүргеніңізде, немесе алкоголь, есірткі не дәрі-дәрмектер әсері астында болғаныңызда бүл құралды қолданбаңыз.
Электрбуйымды баурайларда
колдану өте қауіпті болуы мүмкін:
– Аса құламалы еңістерінде шөп шаппаңыз.
– Κιғаш жерлерде немесе сулы және ылғал шөп үстінде әрқашан тұрақты қауіпсіз түрде жүре алуыңызға назар аударыңыз.
- Кифаш жерлерде эркашан кесе
көлденең шөп шабыңыз, ешкашан жоғарыға және төменге қарай шөп шаппаңыз.
– Куламалы еңістерде бағыт
өзгертуіңізде аса баяу және мұқият
әрекет етіңіз.
- Артка қарай жүргеніңізде немесе бақ электрбұйымын тартқаныңызда аса баяу және мұқият әрекет етіңіз.
▶ Шөп шапкан уақытта бақ электрбұйымын ылғи алға қарай итере отырып жүріңіз, оны ешкашан денецізге қарай тартпаңыз.
▶ Бак электрбүйымын тасымалдау ушін еңкейткеніңізде, немесе устінде шөп жоқ жерлерден өткеніңізде, және бақ электрбүйымын шөп шабылатын жерге және шөп шабылған жерден тасымалдағаныңызда электрбүйым пышақтары токтатылып, іске қосылмай қалыпта болуы тиіс.
▶ Козгалтқышты іске қосқанда немесе жүргізе бастағаныңызда бақ электр бүйымын аудармаңыз.
▶ Бак электрбүйымын қолдану нұсқаулығында көрсетілгендей іске қосып, өзіңіздің аяқтарыңыздың құралдың айналып тұратын бөлшектерінен ұзақ аралықта болуына назар аударыңыз.
▶ Колдарыңыз бен аяктарыңызды айналып түратын бөлшектеріне
жақын немесе олардың астыңғы жағында ұстамаңыз.
▶ Баç электрбуйымымен жұмыс істегеніңізде оның шығару бөлшегіне қарай жеткілікті аралықта тұрыңыз.
▶ Козғалтқышы істе болып түрған бақ электрбуйымын ешкашан көтермеңіз немесе тасымаңыз.
▶ Бак электр бүйымын сақтау уақытында оның 4 аяқтарының барлығы жерде түрғанына көз жеткізіңіз.
▶ Бак электр бүйымын тек қана оның тасымалдау түтқасынан ұстап көтеріңіз. Тасымалдау түтқасын абайлап отыра қолданыңыз.
▶ Буйымды өзгерту бойынша
ешбір жұмыстарын
өзбасыңызбен өткізбеніз. Рүқсат
етілмеген өзгерту жұмыстары бақ
электр бүйымыңыздың
қауіпсіздігін закымдап, шуылдар
мен вибрациялардың өсіп
қүшейтілуіне апара алады.
Жапырактарды жинау
Жапырақтарды жинау үшін арналған пышағы күздегі жапырақтарды өзіңіздің гүлзарыңыздан жинай алатындай қылып дамытылып шығарылған. Осы функцияның ең оңтайлы нәтижелеріне жете алуы үшін төмендегілерге сай әрекет етуіңіз лазым:
– Жапырақтарды тек қана құралдың максималдық кесу биіктігінде жинаңыз.
– Жапырақтарды тек қана өзіңіздің
гүлзарыңызда жинаңыз.
– Жапырақ жинау алдында алдымен жұмыс алаңын тексеріп алып, адамдарды, үй малдарын, әйнектен жасалған бұйымдарды және көліктерді осы жерден ұзакта ұстаңыз.
Электр тізбек токтаткышын босатып ажырату
– Бак электрбүйымды бақылаусыз қалдырып кетуіңіз керек болып қалғанда әрқашан.
– Буғаттауларды кетіріп жою алдынан.
– Бак электрбуйымын
тексергеніңізде,
тазалағаныңызда немесе
электрбуйым бойынша
жұмыстарды өткізгеніңізде.
– Баска заттармен соккылып калғаннан кейін; бақ электрбуйымында зақымданған не бұзылған жерлерінің пайда болған болмағанын дереу тексеріп, керек болса пышағын ауыстырып алыңыз.
– Бак электрбуймы калыптағыдай
емес дірілдей бастаса (dereу
тексеріп алыңыз).
Курал күтімі
▶ Откір пышақтар аймағында
әрекет етіп немесе жұмыс істеп
жүргеніңізде әрқашан арнайы бақ қолғаптарын киіп жүріңіз.
▶ Бак электр бүйымымен қауіпсіз түрде жұмыс істеуін қамтамасыз ете алу үшін сомдар, бұрандамалар мен бұрандаларының барлығы тұрақты түрде бекітілгенің тексеріп алыңыз.
▶ Шөп ұстау себетінде тозып кетіп кетпегенін жерлерінің бар не жоқ болуын ұдайы тексеріп жүріңіз.
▶ Бак электр бүйымын тексеріп, тозып немесе бузылып кеткен бөлшектерін қауіпсіздік себептерінен ауыстырыңыз.
▶ Тек қана осы бақ электрбұйымы үшін арналған кесетін пышақтарын қолданыңыз.
▶ Ауыстырылатын белшектері Бош фирмасының бүйымдары болғанына назар аударыңыз.
Сақтауға қою алдынан алдымен бақ электр бұйымның таза және қалдықтарсыз қалыпта болғанын тексеріп алыңыз. Керек болса, жұмсақ құрғақ қылшақпен тазалаңыз.
Қауіпсіздік нұсқаулары мен аккумуляторды оңтайлы түрде пайдалану бойынша нұсқаулар
Аккумуляторды куралға енгізу алдынан алдымен бақ электрбүйымның өшіріліп қойылғанын және электр тізбек токтатқышы босатылып ажыратылып қойылғанын тексеріп алыңыз. Аккумуляторды қосылып түрган бақ электрбүйымына енгізу апаттарға апара алады.
▶ Тек қана осы бақ электрбүйымы үшін арналған арнайы Bosch аккумуляторларын қолданыңыз.
Баска түрлі аккумуляторларды қолдану жаралану және өрт қауібіне апара алады.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
Акумуляторды ыстыктан (мысалы, узақ уақыт бойы күн сәулеленуінен де), оттан, судан және вілғалдан қорғаңыз. Жарылу қауібі бар.
Колданылмаған аккумуляторды қағаз қыстырғыштардан, тиындардан, кіпттерден, инелерден, бурандалардан немесе контакттарға бөгет ете алатын басқа металл заттардан алыс жерде сақтаңыз. Аккумулятордың контактары арасындағы қысқа мерзімді түйықталу себебінен күйіп қалу немесе өрт пайда болуы мүмкін.
Аккумуляторда зақымданған жерлері бар болғанда немесе ол дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бул жағдайда жұмыс аумағына таза ауа кіргізіп, шағымдар болса, дәрігерге жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
Бул аккумуляторды тек қана осы өндіруші
өнімдерінде пайдаланыңыз. Сол арқылы
аккумуляторды қауіпті, артық жүктеуден сақтайсыз.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор закымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Аккумулятордың қысқа түйықталуын өткізбеніз.
Жарылу қауібі бар.
▶ Аккумуляторды сүйықтықтардан және ылғалдықтан қорған жүріңіз.
Бақ электр бұйымын температура аумағы -20 °C және 50 °C аралығында болған жерлерде ғана сақтаңыз. Бақ электр бұйымын, мысалы, жазда көлікте қалдырмаңыз.
- Аккумулятордың желдету саңылауларын жұмсақ, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.
Куаттандыру құралдары үшін қауіпсіздік нұсқаулықтары
Қауіпсіздік бойынша нүсқаулары мен сақтандырулардың барлығын оқыңыз. Қауіпсіздік бойынша нүсқаулықтары мен сақтандыруларын ұстанбау не орындамау
электр соққысына, өрт шығуына және/немесе ауыр жаракаттануға апара алуы мүмкін.
Нускаулыктар мен сақтандыруларын барлығын келешек үшін сақтап жүріңіз.
Куатандыру күралын тек қана оның барлық
функцияларының толығымен бағалап, оларды ешбір
шектеусіз орындай алатыныңызға сенімді болғаныңызда
немесе осы күрал бойынша лайықты нұсқаулықтарды
алғанда пайдалануыңыз лазым.
▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы бақ электр бүймымен жұмыс істеуге рұқсат етпеціз. Құрал қолданатын елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін.
▶ Балаларға қарап, оларды бақылап жүріңіз. Осының арқасында балалардың куаттандыру құралымен ойнамауы қамтамасыз етілетін болады.
▶ Тек қана қуаты 2,0 Ah Bosch литий-
иондық аккумуляторларын (10 Ah-
дан жоғарырақ болғанда
аккумуляторлық ұяшықтарын)
қуаттандырыңыз. Аккумулятор
кернеуі қуаттандыру құралының
аккумуляторды қуаттандыру
кернеуіне сай болуы қажет. Қайта
қуаттандыра алынбайтын
аккумуляторларын
қуаттандырмаңыз. Бүл өрт немесе
жарылу қауібіне апара алады.
Куаттандыру күралын жаңбыр немесе
сыз түсе алмайтын жерлерде сақтаңыз.
Куаттандыру құралының ішіне су кіруі электр тоғы соғу қауібін арттырады.
Зарядтау құралын таза ұстаңыз. Құралдың ластануы төқ соғуы қауіпін түындатады.
Эр пайдаланудан алдын зарядтау құралын, кабельді және айырды тексеріңіз. Ақауды байқасаңыз зарядтау құралын пайдаланбаңыз. Зарядтау құралын өзіңіз ашпаңыз, оны тек білікті
маманға және түпнусқалы бөлшектермен жөндетіңіз. Зақымдалған зарядтау құралы, кабель және айыр электр тоғының соғу қаупін артырады.
Зарядтау құралын қосулы күйде оңай жанатын беттердің (мысалы, қағаз, мата және т.б.) үстіне қоймаңыз немесе жанғыш заттардың жанында пайдаланбаңыз. Зарядтау кезінде зарядтау құралының қызуы себебінен өрт қаупі пайда болады.
▶ Куаттандыру құралының желдету саңылауларын жаппаңыз. Бүл құаттандыру құралының қызып, дұрыс жұмыс істемей қалуына апара алады.
Электрлік қауіпсіздігін артыра алу ушін максимальдық ажырату тоғы 30 мА болған дифференциалдық тоқ құралын қолдануыңыз лазым. Қорғаныстық ажырату құралын әр қолдану алдынан әрқашан тексеріңіз.
Белгілер
Төменdegі белгілер қолдану нұсқаулығын оқу және түсіну үшін маңызды. Белгілер мен олардың мағынасын есте сақтаңыз. Белгілерді дұрыс түсіну құралды дұрыс әрі одан да сенімдірек түрде пайдалануға көмек болады.
Белгі Мағына
 | Ko3falbics ba6y1ty |
 | Peakcna 6a6y1ty |
 | Korfau kofabbyn knip juriniz |
| [ayencl] | Calmafy |
| [csnnt] | Icke kocy |
| [unr] | Oshiry |
| [unr] | Pykcat etilgen koldanu əreketteri |
| [TBDG] | Pykcat etilmegen koldanu əreketteri |
 | Ectiletih swblndar |
| [trxks] | Kyramdac bəlshekter/kosalky bəlshekter |
Тағайындалу бойынша қолданылуы
Бақ электрбұйымы жеке түрмыс жерлерінде гүлзарда шөп шабу жұмыстары үшін мақсатталған.
Бүл бақ электрбуйымы бұталарды кесу, тегістеу және т.б. үшін мақсатталмаған.
Осы бақ электрбұйымы гүлзардағы шөпті жер топырақ деңгейіне дейін кесу үшін арналған.
Техникалық мәліметтер
| Кегалшапкыш Universal | Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Өнім нөмірі | | 3 600 HB9 505 3 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 506 3 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| Атаулы кернеуі В 36 36 36 36 36 |
| Пышақ түрқысының ені | см 38 38 38 38 38 |
| Кесу биіктігі мм 25 – 70 25 – 70 25 – 70 25 – 70 |
| Шөп ұстау себетінің көлемі | л 40 40 40 40 40 |
| “EPTA-Procedure 01:2014” құжатына сай салмағы | кг 15,0 15,0 14,0 15,0 15,0 |
| Сериялық нөмірі бақ электрбүйымының такташасында қараңыз |
| сыртқы температурасының ұйғарынды деңгейі |
| – қуаттандыру барысында | °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 |
| – іске қосылып, қолданғанда | °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 |
| – сақтау кезінде °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 |
| Аккумулятор литий иондық литий иондық литий иондық литий иондық |
| Атаулы кернеуі В 36 36 36 36 |
| Өнім нөмірі/қуаты |
| – 2 607 336 913/ 1 607 A35 02V | Ah – – | 2 x 2,0 – – |
| – 2 607 336 915/ 2 607 337 047 | Ah | 4,0 | 4,0 – | 4,0 – |
| – 1 607 A35 058 | Ah – – – – | 6,0 |
| Аккумулятор ұяшықтарының саны |
| – 2 607 336 913/ 1 607 A35 02V | | – – 10 – – |
| – 2 607 336 915/ 2 607 337 047 | | 20 20 – 20 – |
| – 1 607 A35 058 | | – – – – 20 |
Осы қолдану нұсқаулығында берілген мәндөрінің барлығы теңіз деңгейінен төменірек немесе теңіз деңгейінен 2000 м биіктікте қолдану үшін өлшеніп берілген.
| Куаттандыру құралы | AL 3620 CV | AL 36V-20 |
| Өнім нөмірі | EU | 2 607 225 657 | 2 607 226 273 |
| UK | 2 607 225 659 | 2 607 226 275 |
| AU | 2 607 225 661 | 2 607 226 277 |
| KO | 2 607 225 667 | 2 607 226 279 |
| Куаттандыру тоғы | А | 2,0 | 2,0 |
| Куаттандыру уақыты (аккумулятор құатсызданып қалғанда) |
| – куаты 2,0 Ah аккумуляторларда | мин | 65 | 65 |
| – куаты 4,0 Ah аккумуляторларда | мин | 125 | 125 |
| – куаты 6,0 Ah аккумуляторларда | мин | 185 | 185 |
208 | Казак
Куаттандыру күралы AL 3620 CV AL 36V-20
| “EPTA-Procedure 01:2014” кужатына сайсалмағы | кг 0,55 0,55 | | |
| Сақтық сыныбы | | ☐/II / II | ☐ |
Шуыл және дірілдеу бойынша мәліметтер
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Шуыл эмиссия мәндері EN 60335-2-77 нормасына сай белгіленген
Құралдың “А” қылып белгіленген шуыл деңгейі келесілерге сай болады:
| – Дыбыс крысымы деңгейі | дБ(А) | 76 76 76 76 76 |
| – Дыбыстық куат деңгейі | дБ(А) | 88 88 88 88 88 |
| – “К”өлшеу дәлсіздігі | дБ | = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 |
Ah жалпы тербелу мәні (үш бағыттың векторлық қосындысы) және "К" дәлсіздігі EN 60335-2-77стандартына сай белгіленген
| - a_h -тербелмелі эмиссия мәні | M/c^2 | < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 | |
| - “K” өлшеу дәлсіздігі | M/c^2 | = 1,5 = 1,5 = 1,5 = 1,5 = 1,5 | |
Курастырып орнатылуы мен колданылуы
| Эрекет маçсаты Сурет Бет |
| Жеткізу көлемі ^A) | A 326 |
| Қолмен ұстау үшін арналған түтқасын орнату | B 327 |
| Жұмыс биқтігін орнату | |
| Шөп ұстау себетін енгізу/шығару C 328 | |
| Кесу биқтігін орнату D 328 | |
| Аккумуляторды енгізу E 329 | |
| Қолданылуы- Электр тізбек тоқтатқышы енгізу- Іске қосу- Шөп шабу- Өшіру- Электр тізбек тоқтатқышын алып тастау | F 330 |
| Аккумуляторды шығарып алу G 331 | |
| Жұмыс бойынша “шөп шабу” нұскасы H 332 | |
| Шөп ұстағыш себетінің толтырылу деңгейін көрсеткіш, толы/бос | I 333 |
| Эрекет мақсаты Сурет Бет |
| Пышақтарды күту/Пышақтарды ауыстыру | J 333 |
| Керек-жарактарды тандау | K 334 |
A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.
Icke косу
Θз қауіпсіздігіңіз үшін
► Ескерту! Күту, жөндеу немесе тазалау жұмыстарын
өткізу алдынан алдымен бақ электрбүйымын
өшіріп, электр тізбек тоқтатқышын босатып,
аккумуляторды шығарып алыңыз. Электр тоққа
қосу кабелінің зақымданып, кесіліп немесе
оралып қалғанында да жоғарыдағыдай
әрекеттеніңіз.
Бақ электрбуйымды өшіргеннен кейін пышақтар біrneше секунд бойынша әлі де айналып тура береді.
Назарыңызда болсын: Айналып түратын кесу пышағын түртпеңіз.
Аккумулятор, температура деңгейінің тек 0 °C мен 35 °C арасында ғана құаттандыруды мүмкін ететін температура бақылаушы жүйесімен жабдықталған. Осының арқысында аккумулятордың жұмыс уақыты ұзақ болуы қамтамасыз етіледі.
Нусқау: Құрал сатылып не жеткізіліп берілген кезде оның аккумуляторы жартылай куаттандырылған қалыпта болады. Аккумулятор жұмысының толық көлемін қамтамасыз ету үшін оны алғашқы рет пайдалану алдынан алдымен толығымен куаттандырып алыңыз. Литий-иондық аккумуляторды әрқашан куаттандырып отыруға болады, бүл оның пайдалану мерзімін ешбір түрде қыскартпайды. Қуаттандыру барысын үзу аккумулятордың закымдануына апармайды.
Литий иондык аккумулятор “Electronic Cell Protection (ECP)” жүйесі арқылы терең куатсызданудан қөрғалған. Аккумулятор толығымен куатсызданып қалған жағдайда құрал қөрғау жүйесі арқылы өшіріліп қойылады: Бақ электрбүйымы жұмыс істемей түр.
Куралдың автоматты түрде өшірілгенінен кейін қосқыш/өшіргіш түймешігін қайта баспаңыз. Бүл аккумулятордың закымдауына апаруы мүмкін.
Аккумуляторды кәдеге жарату туралы нұсқауларын ескеріңіз.
Аккумуляторды орнату/шығарып алу
Нускау: Лайыкты болмаған аккумуляторларды қолдану құралдың құрыс істемеуіне немесе зақымдануына апара алады.
Куаттандырылған аккумуляторды енгізіңіз.
Аккумулятордың толығымен енгізіліп қойылғанын тексеріңіз.
Аккумуляторды куралдан шығарып алу үшін, аккумуляторды буғаттан шығару түймешігін басып, аккумуляторды шығарып алыңыз.
Куаттандыру барысы
Куаттандыру барысы күралдың желі айыры электр розеткасына енгізіліп, аккумуляор куаттандыру күралына енгізілген сәтте басталады.
“Ақылды” куатандыру әдісі арқасында аккумулятордың куатандыру күйі автоматты түрде белгіленіп отырып, аккумулятор температурасы мен кернеуіне қарай отыра оңтайлы түрде куатандыру тоғы таңдалып отырылады.
Осының арқасында аккумулятор қорғалып, куаттандыру құралында сақталғанда әрқашан толығымен куаттанған қалпында қала береді.
Куаттандыру күралындағы көрсеткіш элементтерінің мағынасы (AL 3620 CV/AL 3640 CV/AL 36V-20)
Жылдам куаттандыру барысы
аккумулятордың куаттандыру көрсеткішінің
жасыл түспен тез жыпыктап тұруы арқылы білдіріледі.
Аккумулятордың көрсеткіш элементы: Куаттандыру кезінде үш жасыл түсті жарық диод шамдары дәйекті түрде жанып, қыска уақыттан кейін өшеді. Уш жасыл түсті жарық диод шамдары үзіліссіз жанып тұруы аккумулятордың толығымен қуаттандырылып болғанын білдіреді. Аккумулятор толығымен қуаттандырылып қойылған сәттен шамамен 5 минут өткеннен кейін жасыл түсті жарық диод шамдары қайтадан өз өздерімен өшеді.
Нускау: Жылдам күатандыру функциясы тек аккумулятор температурасының лайықты ұйғарынды деңгейде болғанында ғана қолданыла алынады, "Техникалық мәліметтер" тарауын қараңыз.
Аккумулятордың жарық диодтық
куаттандыру көрсеткішінің жасыл түспен
турақты жануы аккумулятордың
толығымен қуаттандырылып қойылғанын білдіреді.
Сонымен қатар, шамамен 2 секунд бойы аккумулятордың толығымен куаттандырылғанын білдіретін дыбыстық сигналдық белгісі беріліп тұрады.
Осыдан кейін аккумулятор дереу пайдалану үшін куаттандыру құралынан шығарылып алына алады.
Ішіне аккумулятор енгізілмеген жағдайда аккумулятордың жарық диодты куаттандыру
көрсеткішнің турақты жануы желі айырының электр розеткасына енгізіліп, куаттандыру құралы іске қосу үшін дайын болып тұрғанын білдіреді.
Аккумулятор температурасының 0°C тен төмен немесе 45°C тен жоғары болуы
Аккумулятордың жарық диодтық
қуаттандыру көрсеткішінің қызыл түспен
турақты жануы аккумулятордың
температурасы үйғарынды куаттандыру температуралық аумағынан тыс болғанын білдіреді, “Техникалық мәліметтер” тарауын қараңыз. Үйғарынды температура деңгейі орнатылған сәттен кейін куаттандыру құралы автоматты түрде жылдам куаттандыру барысына ауысады.
Аккумулятор температурасы үйғарынды куаттандыру
температура деңгейінен тыс аумағында болғанда,
қуаттандыру құралы енгізілгенде аккумулятордың қызыл
түсті жарық диодтық шамы жанатын болады.
Куаттандыру барысы өткізіле алынбайтын жағдайлар
Куаттандыру барысында баска бөгет пайда болғанда, осы бөгет куаттандыру күралының жарық диодтық шамының қызыл түспен
жыпыктап жанып тұруы арқылы көрсетіледі.
Бул жағдайда куаттандыру барысы бастала алмай және аккумулятордың куаттандырыла алмайтын болады ("Қателер мен бөгеттерді белгілеу" тарауын оқыңыз).
Куаттандыру бойынша нускаулар
Аса Bergа уакыт бойы куатандыру немесе куатандыру циклдарының бірінен кейін бірін қайта бірнеше рет ешбір үзіліссіз өткізу арқылы куатандыру құралы қызып кетүі мүмкін. Осындай куатандыру барыстары ешбір түрде
210 | Казак
каупті болмайды, куаттандыру күралында техникалық ақауының бар болуын білдірмейді.
Куаттандырылғанынан кейін жұмыс циклдарының
айтарлықтай қыскарып қалуы аккумулятордың тозып
қалғанын және оны ауыстыру керектігін білдіреді.
Кәдеге жарату бойынша нұсқауларын ұстаныңыз.
Куаттандыру күралында күрастырылған желдеткіш басқаруы жүйесі аккумулятордың температурасын бақылап тұрады. Аккумулятор температурасы 30 °С деңгейінен жоғары болса, ол желдеткіш арқылы оңтайлы куаттандыру температурасына дейін суытылып қойылып тұратын болады. Іске қосылып тұрган желдеткіш желдету дыбыстарын шығарып тұрады.
Желдеткіштің іске қосылмай тұруы аккумулятор
температурасының оңтайлы ауқымда болғанын немесе
желдеткіштің бұзылып қалуын білдіреді. Бүл жағдайда
аккумуляторды куаттандыру уақыты ұзаратын болады.
Пайдалану бойынша нускаулар
Аккумулятордың куаттандырылу күйін көрсеткіш
Аккумулятор өзінің куаттандырылып жатқан қалпын көрсететін куаттандырылу күйінің көрсеткішімен жабдықталған. Куаттандыру күйінің көрсеткіші 3 жасыл түсті жарық диодтық шамдарынан тұрады.
Куаттандыру күйінің көрсетілуін белсендіру үшін куаттандыру күйінің көрсеткіш түймешігін басыңыз. Шамамен 5 секундтан кейін куаттандыру күйінің көрсеткіші өз-өзімен өшіп қалады.
Аккумулятордың куаттандырылу күйін аккумулятор күралдан шығарылып қойылған да тексеруге болады.
| Жарық диодтық көрсеткіш | Аккумулятор куаты |
| 3 жасыл түсті жарық диодтық шамдарының тұрақты жанып тұруы | ≥ 2/3 |
| 2 жасыл түсті жарық диодтық шамдарының тұрақты жанып тұруы | ≥ 1/3 |
| 1 жасыл түсті жарық диодтық шамдарының тұрақты жанып тұруы | ≤ 1/3 |
| 1 жасыл түсті жарық диодтық шамдарының жыпықтап жанып тұруы | Резерв |
Түймешікті басқаннан кейін ешбір жарық диодтық шамы жанбай тұруы аккумулятордың ақаулы болуын және оны алмастыру қажет болғанын білдіреді.
Қауіпсіздік себептерінен, аккумулятордың куаттандырылу күйін бақ электрбуйымы істен шығарылып қойылған қалыпта болғанда ғана тексеруге болады.
Куаттандыру кезінде ўш жасыл түсті жарық диод шамдары дәйекті түрде жанып, қысқа уақыттан кейін өшеді. Уш жасыл жарық диодтық шамдарының үзіліссіз жанып тұруы аккумулятордың толық куаттандырылып болғанын білдіреді. Аккумулятор толығымен куаттандырылып қойылған сәттен шамамен 5 минут өткеннен кейін жасыл түсті жарық диод шамдары қайтадан өз өздерімен өшеді.
Аккумулятордың температура бақылау үшін арналған көрсеткіші
Температура бақылау үшін арналған қызыл тусті жарық диодтық көрсеткіші аккумулятордың немесе бақ электрбуйымның электроникасының (аккумулятор ішіне құрастырылғанда) лайықты температура дәрежесінде болмауын білдіреді. Бул жағдайда бақ электрбуйымы істемей немесе толық көлемінде істей алмай тұрады.
Аккумулятордың температуралық бақылауы
Қызыл түсті жарық диодтық шамы түймешікті немесе қосу/өшіру ажыратқышын (аккумулятор ішінде кұрастырылғанда) басқанда жыпықтап тұрады: Аккумулятор температурасы үйғарынды пайдалану температура аумағынан тыс болып жатыр.
Аккумулятор, температура деңгейі 70°C жоғары болғанда, қайтадан лайықты ұйғарынды жұмыс температурасына жеткенше дейін өз-өзімен өшіріліп қойылады.
Бақ электрбуйымның электроникасын бақылау жүйесі
Қызыл түсті жарық диодтық шамы қосу/өшіру ажыратқышын басқанда турақты түрде жанып тұрады: Бақ электрбүйымының электроникасының температурасы 5 °C төменірек немесе 75 °C жоғарырақ болып түр.
Бақ электрбұйымның электроникасы, температура деңгейі 90°C жоғарырақ болғанда, қайтадан лайықты ұйғарынды жұмыс температурасына жеткенше дейін өз-өзімен өшіріліп қойылады.
Кесу нәтижелері (аккумулятордың автономдық жұмыс уақыты)
Кесу нәтижелері (аккумулятордың автономдық жұмыс уақыты) гүлзардың шөп қалындығы, ылғалдылығы, шөп ұзындығы мен шөп біктігі сияқты көрсеткіштеріне байланысты болады.
Бақ электрбұйымды шөп шабу барысында жиқ қосып және өшіру кесу нәтижелерінің төмендетіліп қалуына апарады (аккумулятордың автономдық жұмыс уақыты). Кесу нәтижелерін (аккумулятордың автономдық жұмыс уақыты) артыру үшін жиірек шөп шабу, кесу бийктігін жоғарылату және лайықты жұмыс жылдамдылығымен журу лазым.
Төменде көрсетілген мысал кесу биіктігі мен кесу нәтижелері арасындағы аккумуляторға қатысты болатын өзара байланысын көрсетеді.
Кесу шарттары
Кесу нәтижелері
| куаты 2,0 Ah аккумуляторларда | 250 м ^2 дейін |
Кесу шарттары
| куаты 4,0 Ahаккумуляторларда | 500 m^2 дейін |
| куаты 6,0 Ahаккумуляторларда | 750 m^2 дейін |
Аккумулятордың автономдық жұмыс уақытын үзарту үшін
Бош компаниясының арнайы қызмет көрсету
орталықтарынан бақ электрбұйымдары үшін қосымша
аккумуляторын сатып алуыңызға болады.
Кателерді белгілеу
Симптомдар Мумкін болған себептер Көмек
| Қозғалтқыш іске қосылмай түр | Бақ электрбуйымының ішкі кабель жүйесі бузылған | Бош компаниясының қызмет көрсету орталығымен хабарласыңыз |
| Аккумулятор куатсызданып қалған Аккумуляторды куаттандырып алыңыз |
| Аккумулятор тым суық/тым ыстық Аккумуляторды жылытып/суытып алыңыз |
| Шөп тым ұзын Ең жоғары шөп кесу параметрімен белгіленген максимальдық ұйғарынды шөп биіктігі 30 см |
| Қозғалтқыш қорғанысы қосылып кетті Қозғалтқышты суытып алып, кесу биіктігін жоғарырақ қылып орнатыңыз |
| Электр тізбек тоқтатқышы дұрыс енгізілмеген/ толығымен енгізілмеген | Дұрыс енгізіңіз |
| Бақ электрбуйымы тоқталулармен жұмыс істеп түр | Бақ электрбуйымының ішкі кабель жүйесі бузылған | Бош компаниясының қызмет көрсету орталығымен хабарласыңыз |
| Қозғалтқыш қорғанысы қосылып кетті Қозғалтқышты суытып алып, кесу биіктігін жоғарырақ қылып орнатыңыз |
| Бақ электрбуйымының кесу нәтижесі біркелкі болмай және/немесе қозғалтқыш әрең жұмыс істеп түр | Кесу биіктігі тым төмен Кесу биіктігін жоғарырақ деңгейде орнатыңыз |
| Пышағы дөкір | Пышағын ауыстырыңыз (J суретін қараңыз) |
| Бітеліп қалуы мүмкін Бақ электрбуйымын өшіріп, электр тізбек тоқтатқышын босатып алыңыз |
|
|
|
|
| Пышақ қате түрде енгізіліп орнатылған Пышақты дұрыс түрде енгізіп орнатыңыз |
| Бақ электрбуйымын қосқаннан кейін пышақ айналмай түр | Пышақ шөп арқылы бөгеттеліп түр Бақ электрбуйымын өшіріп, электр тізбек тоқтатқышын босатып алыңыз |
|
|
|
| Пышақ сомы/пышақ бұрандасы дұрыс бекітілмеген | Пышақ сомын/пышақ бұрандасын нық қылып бекітіңіз (27 Нм) |
| Қатты вибрациялар/ шуылдар | Пышақ сомы/пышақ бұрандасы дұрыс бекітілмеген | Пышақ сомын/пышақ бұрандасын нық қылып бекітіңіз (27 Нм) |
| Пышақ зақымдалған | Пышағын ауыстырыңыз (J суретін қараңыз) |
Аккумулятор мен куаттандыру күралы
212 | Казак
Симптомдар Мумкін болған себептер Көмек
| Аккумулятордың куаттандыру құралындағы көрсеткіші қызыл түспен жыпықтап түр Қуаттандыру барысы өткізіле алынбай түр | Аккумулятор енгізілмеген немесе дұрыс орнатылмаған | Аккумуляторды қуаттандыру құралына дұрыс түрде енгізіңіз |
| Аккумулятодың түйіспелері ластанған Аккумулятордың түйіспелерін тазалаңыз; мысалы, аккумуляторды бірнеше рет куаттандыру науасына салып-шығарыңыз, қажет болса аккумуляторды ауыстырыңыз |
| Аккумулятор зақымдалған Аккумуляторды ауыстырып алыңыз |
| Аккумулятордың куаттандыру көрсеткіштері куаттандыру құралында жанбай түр | Қуаттандыру құралының желі айыры енгізілмеген (немесе дұрыс енгізілмеген) | Желі айырын (толығымен) розеткаға енгізіңіз |
| Электр розеткасы, желі кабелі немесе куаттандыру құралында ақаулық бар | Желі кернеуін тексеріңіз, куаттандыру құралын, керек болса, Бош компаниясының электр құралдары үшін арналған және арнайы рүқсаты бар қызмет көрсету орталықтарында тексертіп алыңыз |
Техникалық күтім және қызмет көрсету
Аккумуляторды күту
► Ескерту! Жөндеу немесе тазалау жұмыстарын
өткізу алдынан алдымен бақ электрбұйымын
өшіріп, электр тізбек токтатқышын босатып алып,
аккумуляторды және шөп устау себетін шығарып
алыңыз.
▶ Откір пышақтар аймағында әрекет етіп немесе жұмыс істеп жүргеніңізде әрқашан арнайы бақ қолғапшаларын киіп жүріңіз.
Аккумулятордың оңтайлы түрде қолдануын қамтамасыз ету үшін төмендегі һұсқаулар мен шараларды ұстанып жүріңіз:
– Аккумуляторды сүйықтықтардан және ылғалдықтан қорғап жүріңіз.
– Бак электрбуймын температура аумағы -20 °C және 50 °C аралығында болған жерлерде ғана сақтаңыз. Бак электрбуймын, мысалы, жазда көлікте қалдырмаңыз.
– Аккумуляторды бак электрбүйымнан шығарып алып, бак электрбүйымнан бөлек сақтаңыз.
– Тікелей күн сәулелері түсе алатын жағдайларда аккумуляторды бақ электрбұйым ішінде қалдырмаңыз.
– Аккумуляторды сақтау үшін ең оңтайлы температура деңгейі болып 5 °C саналады.
– Аккумулятордың желдету саңылауларын жұмсақ, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.
Куаттандырылғанынан кейін жұмыс циклдарының
айтарлықтай қыскарып қалуы аккумулятордың тозып
қалғанын және оны ауыстыру керектігін білдіреді.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет қөрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы
бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық
тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Қазақстан Республикасы
050012
Муратбаев к., 180 үй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:
Бүл литий-иондык аккумуляторлар қауіпті тауарларға қойылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады.
Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.
Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз.Қажет болса, қосымша ұлтық ережелерді сақтаңыз. Қажет болса, қосымша ұлтық ережелерді сақтаңыз.
Кәдеге жарату
Электр құралдары, аккумуляторлар, керек-
жарактар мен қаптама материалдары
экологиялық түрғыдан лайықты түрде кәдеге
жаратылуы тиіс.
Электр күралдарды және аккумуляторларды/батареяларды түрмыстық қоқыстарға арналған контейнерлерге тастамаңыз!
Тек қана ЕО елдері үшін:
Еуропалык 2012/19/EU директивасына сай, колдануға жарамсыз болып қалған электр және электроника бұйымдары мен құралдары, және 2006/66/ЕС директивасына сай, бұзылған немесе қолдануға жарамсыз болып қалған ескі аккумуляторлар/батареялар бөлек іріктеліп жиналып, қоршаған ортаға зиян келтірілмейтіндей қайта өңдеу үшін кәдеге тапсырылуы тиіс.
Аккумуляторлар/батареялар:
Li-ион:
Тасымалдау тарауындағы нұсқауларына назар аударыңыз.
Română
