LIETOŠANAS INSTRUKCIJA UniversalRotak 36590 BOSCH
Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.
Uz dārza instrumenta korpusa attēloto simbolu skaidrojums, uzlādes ierīce un akumulators
Vispārēja rakstura brīdinājuma zīme.
Izlasiet šo lietošanas pamācību.
Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajām personām.
personām.
Brīdinājums! Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas strādā.
Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai pirkstus.
Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības, izslēdziet to un atvienojiet strāvas pārtraucēju.
Ievērojiet piesardzību.
Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus.

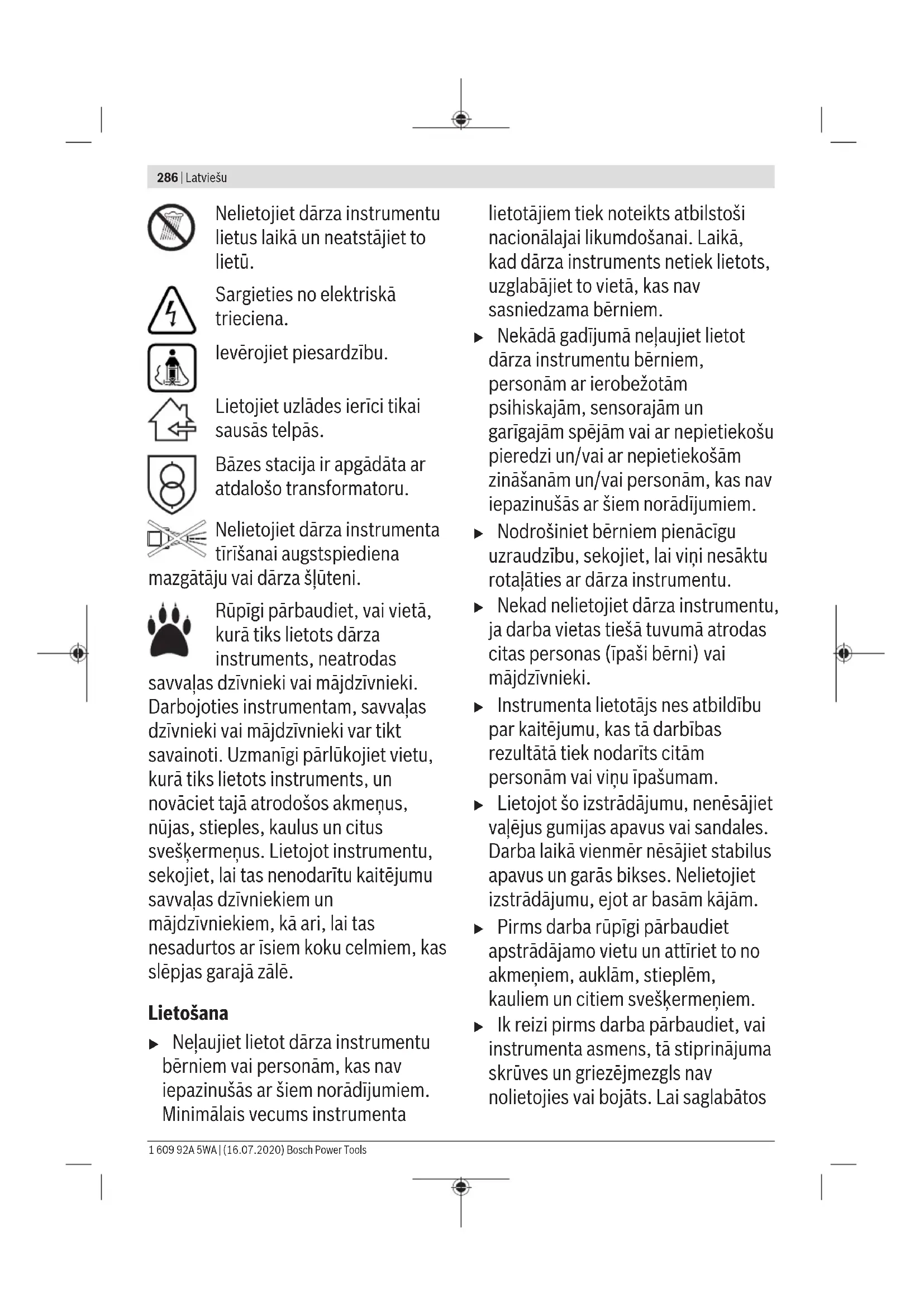

Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū.
Sargieties no elektriskā trieciena.
Ievērojiet piesardzību.
Lietojiet uzlādes ierīci tikai sausās telpās.
Bāzes stacija ir apgādāta ar atdalošo transformatoru.
Nelietojiet dārza instrumenta tīrīšanai augstspiediena mazgātāju vai dārza šļūteni.
Rūpīgi pārbaudiet, vai vietā, kurā tiks lietots dārza instruments, neatrodas savvaļas dzīvnieki vai mājdzīvnieki. Darbojoties instrumentam, savvaļas dzīvnieki vai mājdzīvnieki var tikt savainoti. Uzmanīgi pārlūkojiet vietu, kurā tiks lietots instruments, un novāciet tajā atrodošos akmeņus, nūjas, stieples, kaulus un citus svešķermeņus. Lietojot instrumentu, sekojiet, lai tas nenodarītu kaitējumu savvaļas dzīvniekiem un mājdzīvniekiem, kā arī, lai tas nesadurtos ar īsiem koku celmiem, kas slēpjas garajā zālē.
Lietošana
▶ Neļaujiet lietot dārza instrumentu bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta
lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem.
▶ Nekādā gadījumā neļaujiet lietot dārza instrumentu bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Nodrošiniet bērniem pienācīgu uzraudzību, sekojiet, lai viņi nesāktu rotaļāties ar dārza instrumentu. ▶ Nekad nelietojiet dārza instrumentu, ja darba vietas tiešā tuvumā atrodas citas personas (īpaši bērni) vai mājdzīvnieki. ▶ Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. Lietojot šo izstrādājumu, nenēsājiet valējus gumijas apavus vai sandales. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. Nelietojiet izstrādājumu, ejot ar basām kājām. ▶ Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. - Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos
griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā.
▶ Veiciet pļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. ▶ Nestrādājiet ar zāliena pļāvēju sliktos laika apstākļos un jo īpaši negaisa laikā. ▶ Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. ▶ Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. ▶ Lai pasargātu sevi, ieteicams nēsāt dzirdes aizsardzības ierīces. ▶ Nelietojiet dārza instrumentu, ja jūtaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaidā. Darbs nogāzēs var būt bīstams:
- Nepļaujiet stipri stāvas nogāzes.
- Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru.
- Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi, bet ne augšup vai lejup pa to. – Ievērojiet īpašu piesardzību, mainot pļaušanas virzienu slīpā vietā.
▶ Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. Zāliena pļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. ▶ Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena pļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. ▶ Nesasveriet dārza instrumentu, uzsākot darbu vai iedarbinot motoru. ▶ Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām. ▶ Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. ▶ Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. Uzglabāšanas laikā nodrošiniet, ka dārza instruments balstītos pret zemi ar visiem 4 riteņiem. Celiet dārza instrumentu vienīgi aiz pārnešanas roktura. Rīkojieties ar pārnešanas rokturi piesardzīgi. ▶ Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā. Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu un
būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim.
Lapu savākšana
Lapu savākšanas asmens ir veidots tā, ka tas spēj attīrīt zālienu no rudenī kritušām koku lapām. Lai šī funkcija spētu nodrošināt optimālus rezultātus, ievērojiet sekojošo:
– savāciet lapas tikai tad, ja ir iestatīts maksimālais pļaušanas augstums, – savāciet lapas tikai no sava zāliena, - pirms lapu savākšanas aplūkojiet darba vietu un pārliecinieties, ka tās tuvumā neatrodas cilvēki, mājdzīvnieki, stikla objekti un automašīnas.
Atvienojiet strāvas ķēdes pārtraucēju:
– vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, – atbrīvojot iestrēgušās daļas, – veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, – pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, – ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda).
Apkalpošana
Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
▶ Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai ir stingri pieskrūvēti visi tā uzgriežņi un skrūves.
▶ Regulāri pārbaudiet zāles savācējtvertnes nodilumu un nolietošanās pakāpi.
▶ Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas.
▶ Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni.
Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch.
Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāles paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku.
Drošības noteikumi un ieteikumi par optimālu apiešanos ar akumulatoru
Pirms akumulatora ievietošanas pārliecinieties, ka dārza instruments ir izslēgts un no tā ir atvienots tā strāvas ķēdes pārtraucējs. Mēģinājums ievietot akumulatoru ieslēgtā dārza instrumentā var beigties ar nelaimes gadījumu.
▶ Lietojiet tikai šim dārza instrumentam paredzētos akumulatorus, kas izgatavoti firmā Bosch. Citu
akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos.
▶ Neatveriet akumulatoru. Tas var radīt īsslēgumu.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Pretējā gadījumā var notikt sprādziens.
Ja akumulators netiek lietots, sargājiet to no papīra skavām, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas varētu radīt īsslēgumu starp akumulatora kontaktiem. Īsslēgums starp akumulatora izvadiem var radīt apdegumus vai izraisīt aizdegšanos. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Izvēdiniet telpu un smagākos gadījumos meklējiet ārsta palīdzību. Tvaiki var izraisīt elpošanas ceļu kairinājumu. ▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm. ▶ Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. ▶ Nepieļaujiet īsslēguma veidošanos starp akumulatora kontaktiem. Tas var izsaukt sprādzienu. ▶ Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no -20 °C līdz 50 °C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. ▶ Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Drošības noteikumi uzlādes ierīcēm
Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai.
Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriskā
trieciena saņemšanai, kā arī izraisīt aizdegšanos un/vai smagu savainojumu.
Pēc izlasīšanas uzglabājiet drošības noteikumus un lietošanas norādījumus turpmākai izmantošanai.
Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to.
▶ Nekad neļaujiet lietot uzlādes ierīci bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām
zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai.
▶ Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotalātos ar uzlādes ierīci. Uzlādējiet vienīgi litija-jonu akumulatorus ar ietilpību 2,0 Ah (sākot ar 10 akumulatora elementiem). Akumulatora spriegumam jāatbilst uzlādes ierīces nodrošinātajam akumulatora uzlādes spriegumam. Nemēģiniet uzlādēt atkārtoti neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena briesmas.
Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.
▶ Uzturiet uzlādes ierīci tīru. Netīrumi var radīt elektriskā trieciena saņemšanas briesmas. Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktspraudni. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai tās remontu veiktu kvalificēts speciālists, nomaiņai izmantojot oriģinālās rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdakšu, pieaug elektriskā trieciena saņemšanas risks. Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša materiāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstākļos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas. ▶ Nenosedziet uzlādes ierīces ventilācijas atveres.
Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt pareizi funkcionēt. Lai paaugstinātu elektrisko drošību, ieteicams lietot noplūdes strāvas aizsargreleju ar maksimālo nostrādāšanas strāvu 30 mA. Pirms lietošanas vienmēr pārbaudiet noplūdes strāvas aizsargreleju.
Simboli
Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos
290 | Latviešu
simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.
Simbols Nozīme
Kustības virziens
Reakcijas virziens
Nēsājiet aizsargcimdus
Svars
Ieslēgšana
Izslēgšana
Simbols Nozīme
Atļauta darbība
Aizliegta darbība
CLICK
Sadzirdams troksnis
Piederumi/rezerves daļas
Pielietojums
Šis dārza instruments ir paredzēts piemājas zāliena applaušanai.
Šis dārza instruments nav paredzēts dzīvžogu apgriešanai, trimēšanai, smalcināšanai u.c. līdzīgiem darbiem.
Šis dārza instruments ir paredzēts zāliena applaušanai līdz zemes līmenim.
Tehniskie dati
| Zāliena plāvējs Universal | Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| Izstrādājuma numurs | | 3 600 HB9 5053 600 HB9 573 | 3 600 HB9 508 | 3 600 HB9 5063 600 HB9 574 | 3 600 HB9 509 | 3 600 HB9 507 |
| Nominālais spriegums V 36 36 36 36 36 |
| Asmens korpusa platums | cm 38 38 38 38 38 | | | | | |
| Applaušanas augstums mm 25 - 70 25 - 70 25 - 70 25 - 70 |
| Zāles savācējtvertnes ietilpība | 1 40 40 40 40 40 | | | | | |
| Svars atbilstoši EPTA-Procedure 01:2014 | kg 15,0 15,0 14,0 15,0 15,0 | | | | | |
| Sērijas numurs skatīt dārza instrumenta marķējuma plāksnīti |
| Pieļaujamā apkārtējā gaisa temperatūra |
| - uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45 0 ... +45 |
| - darbības laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50 |
| - uzglabāšanas laikā °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 |
| Akumulators | litija-jonu | litija-jonu | litija-jonu | litija-jonu | litija-jonu | litija-jonu |
| Nominālais spriegums V 36 36 36 36 36 |
| Izstrādājuma numurs/ietilpība |
| - 2 607 336 913/1 607 A35 02V | Ah | - | - | 2 x 2,0 | - | - |
| - 2 607 336 915/2 607 337 047 | Ah | 4,0 | 4,0 | - | 4,0 | - |
| - 1 607 A35 058 | Ah | - | - | - | - | 6,0 |
| Akumulatora elementu skaits |
| - 2 607 336 913/1 607 A35 02V | | - | - 10 | - | - | - |
Latviešu | 291
| Zāliena plāvējs Universal | Universal | Universal | Universal | Universal |
| Rotak 36-550 | Rotak 36-555 | Rotak 36-560 | Rotak 36-590 | Rotak 36-670 | |
| -2 607 336 915/2 607 337 047 | | 20 20 - 20 - | | | | |
| -1 607 A35 058 - - - - 20 | | | | | | |
Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.
| Uzlādes ierīce AL 3620 CV AL 36V-20 |
| Izstrādājuma numurs EU 2 607 225 657 2 607 226 273 | | |
| UK 2 607 225 659 2 607 226 275 | |
| AU 2 607 225 661 2 607 226 277 | |
| KO 2 607 225 667 2 607 226 279 | |
| Uzlādes strāva A 2,0 2,0 | | |
| Uzlādes laiks (tukšam akumulatoram) | | |
| - akumulatoram ar ietilpību 2,0 Ah min. 65 65 | | |
| - akumulatoram ar ietilpību 4,0 Ah min. 125 125 | | |
| - akumulatoram ar ietilpību 6,0 Ah min. 185 185 | | |
| Svars atbilstoši EPTA-Procedure 01:2014 kg 0,55 0,55 | | |
| Elektroaizsardzības klase | ☐/II | ☐/II |
Informācija par troksni un vibrāciju
| Universal Rotak 36-550 | Universal Rotak 36-555 | Universal Rotak 36-560 | Universal Rotak 36-590 | Universal Rotak 36-670 |
| 3 600 HB9 505 | 3 600 HB9 508 | 3 600 HB9 506 | 3 600 HB9 509 | 3 600 HB9 507 |
| 3 600 HB9 573 | | 3 600 HB9 574 | | |
Izstrādājuma radītā trokšņa vērtība ir noteikta atbilstoši standartam EN 60335-2-77
Instrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas:
| - skañas spiediena limenis | dB(A) | 76 76 | 76 76 | 76 | |
| - skañas jaudas limenis | dB(A) | 88 88 | 88 88 | 88 | |
| - mērijumu izkliede K | dB | = 2,0 | = 2,0 | = 2,0 | = 2,0 |
Instrumenta radīto svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-77
| - Vibrācijas paātrinājuma vērtība ah | m/s2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| - Mērījumu izkliede K | m/s2 | = 1,5 | = 1,5 | = 1,5 | = 1,5 | = 1,5 |
Montāža un lietošana
| Darbība un tās mērķis | Attēls | Lappus e |
| Piegādes komplektsA) | A | 326 |
| Lokveida roktura montāža | B | 327 |
| Darba augstuma iestatīšana | | |
| Darbība un tās mērķis | Attēls | Lappus e |
| Zāles savācējtvertnes iestiprināšana un noņemšana | C | 328 |
| Applaušanas augstuma iestatīšana | D | 328 |
| Akumulatora ievietošana | E | 329 |
| Lietošana- Strāvas ķedes pārtraucēja ievietošana | F | 330 |
| - Ieslēgšana | |
| - Applaušana | |
| - Izslēgšana | |
| - Strāvas kēdes pārtraucēja izņemšana | |
| Akumulatora izņemšana G 331 | |
| Norādījumi applaušanai H 332 | |
| Zāles savācējtvertnes piepildišanās indikators: tukšs/pilns | I 333 |
| Asmens apkalpošana/Asmens nomaiņa J 333 | |
| Piederumu izvēle K 334 | |
A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Uzsākot lietošanu
Jūsu drošībai
Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi arī tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies. ▶ Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. ▶ Uzmanību! Ievērojiet piesardzību, nepieskarieties rotējošajam griezējasmenim.
Akumulatora uzlādes ierīce
Akumulators ir apgādāts ar temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras vērtību diapazonā no 0 °C līdz 35 °C. Tas ļauj panākt lielu akumulatora kalpošanas laiku.
Norāde: Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē.
Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.
Pateicoties elektroniskajai elementu aizsardzībai „Electronic Cell Protection (ECP)“, litija-jonu akumulatori tiek aizsargāti pret dziļo izlādi. Ja akumulators ir izlādēts, aizsardzības ierīce izslēdz izstrādājumu: Šādā gadījumā dārza instruments vairs nedarbojas.
Ja izstrādājums ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sabojāt akumulatoru.
Ievērojiet norādījumus par atbrīvošanos no nolietotajiem akumulatoriem.
Akumulatora ievietošana un izņemšana
Norāde. Izmantojot nepiemērotus akumulatorus, instruments var nepareizi funkcionēt vai pat tikt bojāts.
Ievietojiet uzlādētu akumulatoru. Pārliecinieties, ka akumulators ir pilnībā ievietots.
Lai izņemtu akumulatoru no instrumenta, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru.
Uzlādes gaita
Akumulatora uzlāde sākas, līdzko uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes ierīcē.
Inteliģentā uzlādes procesa gaitā tiek automātiski atpazīta akumulatora uzlādes pakāpe un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva.
Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.
Indikācijas elementu nozīme uz uzlādes ierīces (AL 3620 CV/AL 3640 CV/AL 36V-20)
Paātrinātā uzlāde
Zaļā uzlādes indikatora mirgošana norāda, ka notiek akumulatora paātrināta uzlāde.
Indikācijas elementi uz akumulatora.
Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.
Norāde. Ātrā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamo uzlādes temperatūras vērtību diapazonā, kas norādīts sadaļā „Tehniskie dati“.
Uzlādējiet akumulatoru
Zaļā uzlādes indikatora pastāvīga degšana signalizē, ka akumulators ir pilnīgi uzlādēts. Bez tam aptuveni 2 sekundes ilgi skan tonālais
signāls, liecinot, ka ir sasniegta akumulatora maksimālā uzlādes pakāpe.
Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu.
Ja akumulators neatrodas uzlādes ierīcē, uzlādes indikatora pastāvīga degšana signalizē, ka uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un uzlādes ierīce ir gatava darbam.
Akumulatora temperatūra ir zemāka par 0°C vai augstāka par 45°C
Sarkanā uzlādes indikatora pastāvīga degšana signalizē, ka akumulatora temperatūra ir ārpus pielaujamo uzlādes
temperatūras vērtību diapazona, kas norādīts sadalā „Tehniskie dati“, un tāpēc uzlāde nevar notikt. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes ierīce automatātiski pāriet paātrinātās uzlādes režīmā.
Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tā sarkanā LED diode.
Akumulatora uzlāde nenotiek
Ja akumulatora uzlādes gaitā rodas kāda cita klūme, mirgo sarkanais LED indikators.
Šādā gadījumā uzlādes process nevar sākties,
un akumulatora uzlāde nenotiek (skatīt sadaļu „Kļūmju uzmeklēšana”).
Ieteikumi akumulatora uzlādei
Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku klūmi uzlādes ierīcē. Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Akumulatora dzesēšana (Active Air Cooling)
Uzlādes ierīcē iebūvētais ventilatora vadības mezgls kontrolē ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30 °C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ieslēgtais ventilators rada raksturīgu gaisa plūsmas troksni.
Ja ventilators nedarbojas, tas nozīmē, ka akumulatora temperatūra atrodas optimālo uzlādes temperatūras vērtību robežās vai arī ventilators ir bojāts. Šādā gadījumā pieaug akumulatora uzlādes laiks.
Norādījumi darbam
Akumulatora uzlādes pakāpes indikators
Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas parāda tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas LED diodes.
Lai aktivizētu uzlādes pakāpes indikatoru, nospiediet uzlādes pakāpes indikatora taustiņu. Pēc aptuveni 5 sekundēm uzlādes pakāpes indikators automātiski izdziest.
Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots.
| LED indikatori Akumulatora uzlādes pakāpe |
| Pastāvīgi deg 3 zaļas LED diodes | ≥ 2/3 |
| Pastāvīgi deg 2 zaļas LED diodes | ≥ 1/3 |
| Pastāvīgi deg 1 zaļas LED diodes | ≤ 1/3 |
Mirgo 1 zaļa LED diode: rezerve.
Ja pēc instrumenta ieslēgšanas neiedegas neviena LED diode, akumulators ir bojāts un to nepieciešams nomainīt. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad dārza instruments nedarbojas.
Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi
uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.
Akumulatora temperatūras kontroles indikators
Temperatūras kontroles indikatora sarkanā LED diode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezgla (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību diapazona robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu.
Akumulatora temperatūras kontrole
Nospiežot taustiņu vai ieslēdzēju, sarkanā LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām.
Ja akumulatora temperatūra pieaug virs 70 °C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.
Dārza instrumenta elektroniskā mezgla temperatūras kontrole
Nospiežot ieslēdzēju, sarkanā LED diode deg pastāvīgi. Tas nozīmē, ka dārza instrumenta elektroniskā bloka temperatūra ir zemāka par 5 °C vai augstāka par 75 °C.
Ja akumulatora temperatūra pieaug virs 90 °C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.
Instrumenta veiktspēja (akumulatora darbības laiks)
Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no applaujamo zālaugu īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no applaušanas augstuma.
Applaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks).
Lai nodrošinātu optimālu dārza instrumenta veiktspēju (akumulatora darbības laiku), ieteicams applaušanu veikt biežāk, samazināt applaušanas augstumu un applaušanas laikā pārvietoties normālā gaitā.
Tālāk sniegtajā piemērā ir parādīta sakarība starp applaušanas augstumu un dārza instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru.
Applaušanas apstākļi
Ļoti plāna, sausa zāle
| Veiktspēja |
| akumulatoram ar ietilpību2,0 Ah | līdz 250 m2 |
294 | Latviešu
Applaušanas apstākļi
| akumulatoram ar ietilpibu4,0 Ah | līdz 500 m2 |
| akumulatoram ar ietilpibu6,0 Ah | līdz 750 m2 |
Lai palielinātu instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas uzņēmumā.
Kļūmju uzmeklēšana un novēršana
Simptoms Iespējamais cēlonis Kļūmes novēršana
| Nedarbojas motors Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties Bosch klientu apkalpošanas uzņēmumā |
| Akumulators ir izlādējies Uzlādējiet akumulatoru | |
| Akumulatora temperatūra ir par zemu vai par augstu | Nogaidiet, līdz akumulators ir sasilis vai atdzisis |
| Zāle ir pārāk gara Maks. pieļaujamais zāles garums ir 30 cm pie lielākā applaušanas augstuma iestatījuma |
| Ir nostrādājusi motora aizsardzība ħaujiet dzinējam atdzist un palieliniet applaušanas augstumu |
| Strāvas kēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā | levietojiet pārtraucēju pareizi |
| Dārza instruments darbojas ar pārtraukumiem | Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties Bosch klientu apkalpošanas uzņēmumā |
| Ir nostrādājusi motora aizsardzība ħaujiet dzinējam atdzist un palieliniet applaušanas augstumu |
| Aiz dārza instrumenta paliek nevienmērīgs plāvums un/vai motors darbojas smagi | Applaušanas augstums ir pārāk mazs Palieliniet applaušanas augstumu |
| Asmeņi ir kluvuši neasi | Asmens nomaiņa (attēls J) |
| lespējams nosprostojums Izslēdziet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucējuPārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) |
| Asmens ir nepareizi iestiprināts lestipriniet asmeni pareizi |
| Pēc dārza instrumenta ieslēgšanas tā asmens negriežas | Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucējuNovērsiet nosprostojumu (vienmēr uzvelciet dārznieka aizsargcimdus) |
| Ir valīgs asmens stiprinājuma uzgrieznis/skrūve Pieskrūvējiet asmens stiprinājuma uzgriezni/skrūvi (ar griezes momentu 27 Nm) |
| Dārza instruments stipri vibrē un/vai trokšņo | Ir valīgs asmens stiprinājuma uzgrieznis/skrūve Pieskrūvējiet asmens stiprinājuma uzgriezni/skrūvi (ar griezes momentu 27 Nm) |
| Ir bojāti asmeņi | Asmens nomaiņa (attēls J) |
Akumulators un uzlādes ierīce
Pazīme Iespējamais cēlonis Kļūmju novēršana
| Uz uzlādes ierīces mirgo sarkanais uzlādes indikators | Akumulators nav (pareizi) ievietots uzlādes ierīcē Pareizi ievietojiet akumulatoru uzlādes ierīcē |
| Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, piemēram, vairākkārt pievienojot akumulatoru uzlādes ierīcei |
Pazīme Iespējamais cēlonis Kļūmju novēršana
| Akumulatora uzlāde nenotiek | | un atvienojot no tās, vai arī nomainiet akumulatoru |
| Akumulators ir bojāts Nomainiet akumulatoru | |
| Uzlādes ierīces akumulatora uzlādes indikatori neiedegas | Uzlādes ierīces kontaktdakša nav pievienota vai ir slikti pievienota elektrotīkla kontaktligzdai | (Līdz galam) iebīdiet uzlādes ierīces kontaktdakšu elektrotīkla kontaktligzdā |
| Ir bojāta elektrotīkla kontaktligzda, elektrokabelis vai uzlādes ierīce | Pārbaudiet spriegumu elektrotīkla kontaktligzdā vai nogādājiet uzlādes ierīci pārbaudei Bosch pilnvarotā elektroinstrumentu remonta darbnīcā |
Apkalpošana un apkope
Akumulatora apkope
Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni. ▶ Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.
Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības.
– Sargājiet akumulatoru no mitruma un ūdens. – Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no 20 °C līdz 50 °C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. – Uzglabājiet akumulatoru atsevišķi, neievietojot to dārza instrumentā. - Neatstājiet akumulatoru dārza instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai. – Optimālā temperatūra akumulatora uzglabāšanai ir 5 °C. – Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.
Ja akumulators tiek pārsūtīts caur trešajām pusēm (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Ievērojiet arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotais dārza instruments, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā
veidā.
Neizmetiet dārza instrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!
Tikai ES valstīm
Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgās elektriskās un elektroniskās ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori un baterijas
Litija-jonu akumulatori:
Lūdzam ievērot norādījumus, kas sniegti sadaļā Transportēšana.
