РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Rotak 40 M BOSCH

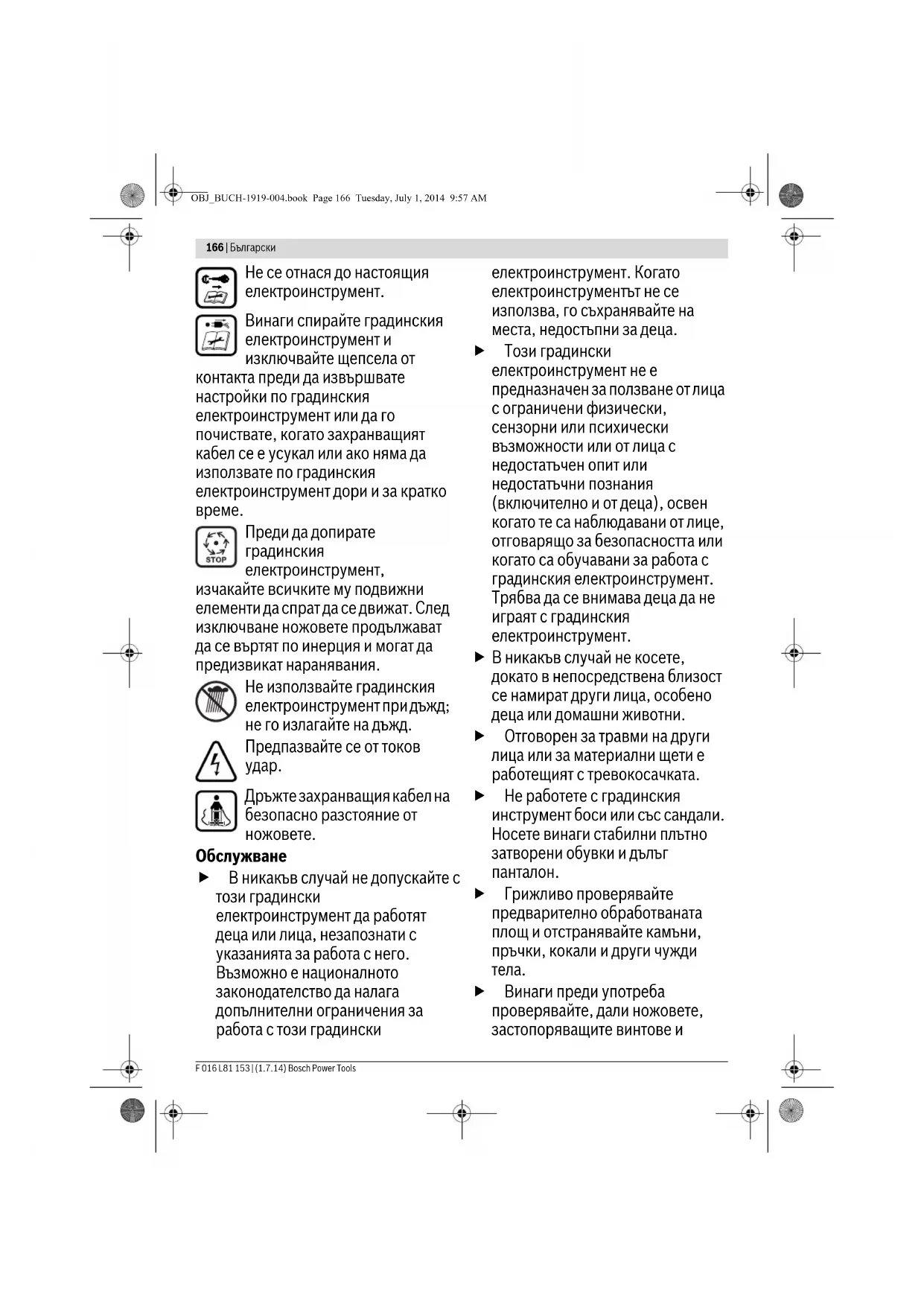

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с Вашия градински електроинструмент. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на символите на градинския електроинструмент Общо указание за опасност. Прочетете ръководството за експлоатация. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи

Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него. Внимание: Не допирайте въртящите се ножове. Ножовете са остри. Съществува опасност да Ви бъде отрязан пръст на краката или ръцете. Cuţitul nu se roteşte după pornirea sculei electrice de grădină Cuţitul este blocat de resturi de iarbă Opriţi scula electrcă de grădină Îndepărtaţi blocajul (purtaţi întotdeauna mănuşi pentru grădină) Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului (17 Nm) Vibraţii/zgomote puternice Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului (17 Nm) Cuţitul este deteriorat Schimbarea cuţitelor Simptome Cauză posibilă Remediere OBJ_BUCH-1919-004.book Page 165 Tuesday, July 1, 2014 9:57 AM166 | Български F 016 L81 153 | (1.7.14) Bosch Power Tools Не се отнася до настоящия електроинструмент. Винаги спирайте градинския електроинструмент и изключвайте щепсела от контакта преди да извършвате настройки по градинския електроинструмент или да го почиствате, когато захранващият кабел се е усукал или ако няма да използвате по градинския електроинструмент дори и за кратко

електроинструмент, изчакайте всичките му подвижни елементи да спрат да се движат. След изключване ножовете продължават да се въртят по инерция и могат да предизвикат наранявания. Не използвайте градинския електроинструмент при дъжд; не го излагайте на дъжд. Предпазвайте се от токов

Дръжте захранващия кабел на безопасно разстояние от

В никакъв случай не допускайте с този градински електроинструмент да работят деца или лица, незапознати с указанията за работа с него. Възможно е националното законодателство да налага допълнителни ограничения за работа с този градински електроинструмент. Когато електроинструментът не се използва, го съхранявайте на места, недостъпни за деца. Този градински електроинструмент не е предназначен за ползване от лица с ограничени физически, сензорни или психически възможности или от лица с недостатъчен опит или недостатъчни познания (включително и от деца), освен когато те са наблюдавани от лице, отговарящо за безопасността или когато са обучавани за работа с градинския електроинструмент. Трябва да се внимава деца да не играят с градинския електроинструмент. В никакъв случай не косете, докато в непосредствена близост се намират други лица, особено деца или домашни животни. Отговорен за травми на други лица или за материални щети е работещият с тревокосачката. Не работете с градинския инструмент боси или със сандали. Носете винаги стабилни плътно затворени обувки и дълъг

Грижливо проверявайте предварително обработваната площ и отстранявайте камъни, пръчки, кокали и други чужди

Винаги преди употреба проверявайте, дали ножовете, застопоряващите винтове и OBJ_BUCH-1919-004.book Page 166 Tuesday, July 1, 2014 9:57 AMБългарски | 167 Bosch Power Tools F 016 L81 153 | (1.7.14) режещият модул не са повредени или износени. Заменяйте износени или повредени ножове и застопоряващи винтове винаги в комплект, за да избегнете биене по време на работа. Косете винаги на дневна светлина или при много добро изкуствено осветление. Не използвайте тревокосачката при лоши мереорологични условия, особено дъжд със силен

По възможност не ползвайте градинския инструмент, когато тревата е влажна. Работете винаги със спокоен ход, никога не ходете бързо. Никога не работете с градинския инструмент, ако предпазните му съоръжения или капаци са повредени или с демонтирани предпазни съоръжения, напр. предпазен екран или кош. Работете с шумозаглушители (атнифони). Работата по неравен терен може да бъде опасна. – Не косете особено стръмни

– На склонове или при влажна трева внимавайте винаги да сте стъпвате стабилно. – По наклонен терен косете винаги напречно на наклона, никога надолу и нагоре. – При обръщане на посоката на движение по склонове бъдете особено внимателни. Когато ходите назад или дърпате градинския инструмент бъдете изключително внимателни. Когато косите, винаги бутайте градинския инструмент напред, никога не го дърпайте към тялото си. Когато вдигате градинския инструмент, за да го пренесете, когато пресичате площи, незасети с трева и когато занасяте или връщате градинския инструмент до или от площите, които ще косите, ножовете трябва да са неподвижни. Когато включвате електродвигателя, не накланяйте граднския инструмент, освен ако това не е необходимо за развъртането му при висока трева. В подобни случаи повдигайте отдалечената от Вас страна, като натиснете дръжката надолу, и то само колкото е необходимо за развъртането на електродвигателя. Когато пускате обратно градинския инструмент на земята, го дръжте ръкохватката здраво с двете ръце. Включвайте градинския инструмент по начина, описан в ръководството за експлоатация, като внимавате краката Ви да са на безопасно разстояние от въртящите се звена. Не поставяйте ръцете или краката си в близост или под въртящи се

Докато работите с електроинструмента, се дръжте на безопасно разстояние от зоната на изхвърляне. OBJ_BUCH-1919-004.book Page 167 Tuesday, July 1, 2014 9:57 AM168 | Български F 016 L81 153 | (1.7.14) Bosch Power Tools Никога не повдигайте, респ. не пренасяйте градинския електроинструмент, докато електродвигателят работи. Не извършвайте промени по конструкцията на градинския електроинструмент. Недопустими изменения могат да нарушат сигурността на Вашия градински електроинструмент и да предизвикат засилен шум и увеличени вибрации. Редовно проверявайте захранващия кабел и евентуално използван удължителен кабел. Не включвайте повредени захранващи кабели към мрежата, респ. не ги допирайте, преди да ги изключите от мрежата. При повредени захранващи кабели съществува опасност от контакт с проводници под напрежение. Взимайте мерки за предпазване от токов удар. Събиране на шума Ножът за събиране на шума е със специален профил, позволяващ събирането на есенна шума от тревни площи. За да бъде резултатът от тази функция оптимален, трябва да се спазват следните правила: –събирайте шума само когато височината на рязане е настроена на 70 mm –събирайте шума само от тревни

– преди да започнете събирането на шума проверявайте обработваната площ и дръжте на безопасно разстояние хора, домашни животни, стъклени предмети и автомобили. Изключвайте щепсела от контакта: – когато се отдалечавате от градинския електроинструмент, – преди отстраняване на елементи, блокирали машината, – когато проверявате, почиствате или извършвате техническо обслужване на градинския електроинструмент, – след попадане на чуждо тяло. Веднага проверете градинския електроинструмент за повреди и при необходимост го предайте за

– ако градинският електроинструмент започне да вибрира необикновено (извършете незабавна проверка). Захранване на машината Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на

Препоръчва се включването на тази машина към верига, която е защитена с устройство за дефектнотокова защита с праг на задействане 30 mA. При замяна на захранващия кабел на тази машина използвайте само предвидения от производителя кабел, за тип и каталожен номер вижте ръководството за експлоатация. Никога не докосвайте щепсела, когато ръцете Ви са мокри. OBJ_BUCH-1919-004.book Page 168 Tuesday, July 1, 2014 9:57 AMБългарски | 169 Bosch Power Tools F 016 L81 153 | (1.7.14) Не прегазвайте и не прегъвайте захранващия кабел, тъй като можете да го повредите; внимавайте да не повредите защитната му изолация. Предпазвайте кабела от нагряване, омасляване и допир до остри ръбове. Удължителният кабел, който ползвате, трябва да е с посоченото в ръководството за експлоатация напречно сечение и да е осигурен срещу напръскване с вода. Не се допуска контактът и щепселът да са потопени във

Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни

Безопасност при работа с електрически ток Внимание! Преди да извършвате техническо обслужване или почистване на

електроинструмент, го изключвайте и изваждайте щепсела от контакта. Същото се отнася и при неволно увреждане или прерязване на захранващия кабел. След като градинският инструмент бъде изключен, ножовете продължават да се въртят няколко секунди по

Внимание – не допирайте въртящия се нож. За повишаване на сигурността Вашият градински електроинструмент е със защитна изолация и не се нуждае от заземяване. Работното напрежение е 230 V променлив ток, 50 Hz (за страни извън ЕС 220 V, 240 V в зависимост от изпълнението). Използвайте само сертифицирани удължителни кабели. Информация можете да получите в оторизирания за Вашия район сервиз. Допуска се използването на удължителни кабели само от тип H05VV-F, H05RN-F или IEC (60227 IEC 53, 60245 IEC 57). Ако при работа с машината използвате удължителен кабел, той трябва да има най-малко следното напречно сечение на проводниците: – 1,0 mm

: максимална дължина 40 m – 1,5 mm

: максимална дължина 60 m – 2,5 mm

: максимална дължина 100 m Упътване: когато се използва удължителен кабел, той трябва да бъде със защитен проводник, който, така както е описано в указанията за безопасна работа, през щепсела е свързан със защитния проводник на захранващата мрежа. При необходимост се консултирайте с квалифициран електротехник или най-близкото представителство на

OBJ_BUCH-1919-004.book Page 169 Tuesday, July 1, 2014 9:57 AM170 | Български F 016 L81 153 | (1.7.14) Bosch Power Tools ВНИМАНИЕ: удължителни кабели, които не отговарят на изискванията, могат да застрашат безопасността Ви. Удължителните кабели, щепселите и съединителите трябва да са в изпълнение за ползване на открито и да са уплътнени срещу проникване на

Контактите и щепселите трябва да са сухи и да не лежат на земята. За повишаване на сигурността се препоръчва използването на предпазен прекъсвач за утечни токове (Fl или RCD) с праг на задействане макс. 30 mA. Изправността на прекъсвача трябва да се проверява преди всяко ползване на електроинструмента. Указание за продукти, които не се продават във Великобритания: ВНИМАНИЕ: за Вашата безопасност е необходимо щепселът на градинския електроинструмент да бъде включен към удължителен кабел. Куплунгът на удължителния кабел трябва да е защитен срещу напръскване с вода, да е изработен от гума или да има гумено покритие. Удължителният кабел трябва да има възможност за отпускане при

Периодично трябва да проверявате захранващия кабел за видими повреди; използвайте електроинструмента само ако захранващият кабел е в безукорно

Ако захранващият кабел бъде повреден, ремонтът му трябва да се извърши само в оторизиран сервиз за електроинструменти на Бош.

Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни ръкавици. За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати. Периодично проверявайте кошът за трева да не се е износил и да не е повреден. Проверете градинския електроинструмент и за по-голяма сигурност заменяйте износени или повредени детайли. Използвайте само ножове, предназначени специално за градинския инструмент. Уверявайте се, че резервните части, които поставяте, са произведени от Бош. Преди прибиране за съхраняване се уверявайте, че градинският електроинструмент е чист и без замърсявания. Ако е необходимо, го почистете със суха мека четка. OBJ_BUCH-1919-004.book Page 170 Tuesday, July 1, 2014 9:57 AMБългарски | 171 Bosch Power Tools F 016 L81 153 | (1.7.14)

Символите по-долу са важни за прочитането и разбирането на ръководството за експлоатация. Запомнете символите и значенията им. Правилното интерпретиране на символите ще Ви помогне да ползвате градинския електроинструмент по-добре и по-сигурно. Предназначение на електро- инструмента Градинският електроинструмент е предназначен за косене на трева в домашни условия. Технически данни Символ Значение Посока на движение Посока на реакцията Работете с предпазни ръкавици

Допустимо действие Забранено действие Допълнителни приспособления/резервни части Символ Значение Градинска тревокосачка Rotak 33/Rotak 34 Rotak 34 M/Rotak 1300-34 R Rotak 36/Rotak 37 Rotak 37 M/Rotak 1400-37 R Каталожен номер 3 600 HA4 0.. 3 600 HA4 1.. Номинална консумирана мощност W 1300 1400 Широчина на ножа cm 34 37 Височина на рязане mm 20 – 70 20 –70 Обем, кош за трева l4040 Маса съгласно EPTA-Procedure 01/2003 kg 11,6 11,7 Клас на защита /II /II Сериен номер вижте табелката на градинския инструмент Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. Моля, обърнете внимание на каталожния номер на табелката на Вашия градински електроинструмент. Търговските наименования на някои електроинструменти могат да бъдат променяни. Градинска тревокосачка Rotak 39/Rotak 40 Rotak 40 M/Rotak 1700-40 R Rotak 42/Rotak 43 Rotak 43 M/Rotak 1800-43 R Каталожен номер 3 600 HA4 2.. 3 600 HA4 3.. Номинална консумирана мощност W 1700 1800 Широчина на ножа cm 40 43 Височина на рязане mm 20 – 70 20 –70 Обем, кош за трева l5050 Маса съгласно EPTA-Procedure 01/2003 kg 13,1 13,2 Клас на защита /II /II Сериен номер вижте табелката на градинския инструмент Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават. Моля, обърнете внимание на каталожния номер на табелката на Вашия градински електроинструмент. Търговските наименования на някои електроинструменти могат да бъдат променяни. OBJ_BUCH-1919-004.book Page 171 Tuesday, July 1, 2014 9:57 AM172 | Български F 016 L81 153 | (1.7.14) Bosch Power Tools Информация за излъчван шум и вибрации Декларация за съответствие Категория на продукта: 32 Упълномощена сертифицираща организация: SRL, Sudbury, England, Nr. 1088 Техническа документация (2006/42/ЕО, 2000/14/EO)

Монтиране и работа Стойностите на излъчвания шум са определени съгласно EN 60335-2-77. 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане равнище на мощността на звука неопределеност K Работете с шумозаглушители (антифони)! dB(A) dB(A)

=1,4 Пълната стойност на вибрациите (векторната сума по трите направления) е определена съгласно EN 60335: генерирани вибрации a

<2,5 =1,5 <2,5 =1,5 <2,5 =1,5 <2,5 =1,5 3 600 ... HA4 0.. HA4 1.. HA4 2.. HA4 3.. С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валидни изисквания на директивите 2011/65/EС, 2014/30/EС, 2006/42/EО, 2000/14/EO, включително на измененията им и покрива изискванията на стандартите: EN 60335-1, EN 60335-2-77. 2000/14/EO: гарантирано ниво на мощността на звука: Метод за оценка на съответствието съгласно Приложение VI. dB(A) 93 94 94 95 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Дейност Фигура Окомплектовка 1 Монтиране на ръкохватката 2 Сглобяване на коша за трева 3 Поставяне/демонтиране на коша за трева 3 Регулиране на височината на рязане 4 Включване на удължителен кабел 5 Включване 5 Указания за работа 5 Изключване 5 Указания за работа 6 Поддръжка на ножовете 7 Избор на допълнителни приспособления 8 OBJ_BUCH-1919-004.book Page 172 Tuesday, July 1, 2014 9:57 AMБългарски | 173 Bosch Power Tools F 016 L81 153 | (1.7.14) Отстраняване на дефекти Сервиз и технически съвети Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на www.bosch-garden.com Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях. Винаги когато се обръщате с въпроси към представителите на Бош непременно посочвайте 10- цифрения каталожен номер на градинския електроинструмент. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: [phone] Тел.: [phone] Факс: [phone] www.bosch.bg STOP Симптоми Възможна причина Отстраняване Електродвигателят не

Няма захранващо напрежение Проверете и включете Повреден е контактът на захранващата мрежа Използвайте друг контакт Удължителният кабел е повреден Проверете и заменете кабела, ако е повреден Задействал се е предпазен прекъсвач Заменете предпазния прекъсвач Тревата е твърде дълга Увеличете височината на рязане и наклонете градинския електроинструмент, за да намалите натоварването при включване Защитата на електродвигателя се е задействала Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане Градинският електроинструмент работи с прекъсвания Удължителният кабел е повреден Проверете и заменете кабела, ако е повреден Вътрешен електрически дефект на градинския електроинструмент Потърсете помощ в оторизиран сервиз за електроинструменти Защитата на електродвигателя се е задействала Изчакайте охлаждането на електродвигателя и настройте по-голяма височина на рязане Градинският електроинструмент коси неравномерно

Електродвигателят работи тежко Височината на рязане е твърде малка Настройте по-голяма височина на рязане Ножовете са затъпени Смяна на ножовете Възможно е машината да е зацапана и

Проверете долната страна на градинския електроинструмент и при необходимост отстранете захванатите растения (работете винаги с предпазни ръкавици) Ножът е монтиран неправилно Монтирайте ножа правилно След включване на

електроинструмент ножът не се завърта Ножът е силно зацапан с трева Изключете градинския електроинструмент Почистете и освободете барабана (работете винаги с предпазни ръкавици) Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (17 Nm) Силни вибрации/шум Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа (17 Nm) Ножът е повреден Смяна на ножовете OBJ_BUCH-1919-004.book Page 173 Tuesday, July 1, 2014 9:57 AM174 | Македонски F 016 L81 153 | (1.7.14) Bosch Power Tools

Не изхвърляйте градински електроинструменти при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени.
