Tipo de produto	Cortador de grama sem fio
Marca	Bosch
Modelo	AdvancedRotak 36650
Alimentação	Bateria de íon-lítio 36 V
Largura de corte	42 cm
Altura de corte ajustável	25 a 80 mm (ajuste central)
Volume do cesto de recolha	50 L
Peso	17,5 kg
Tipo de bateria	Íon-lítio, capacidade variável (2,0 / 4,0 / 6,0 Ah)
Autonomia indicativa	Até 250 m² (bateria 2,0 Ah) / 500 m² (4,0 Ah) / 750 m² (6,0 Ah)
Nível de pressão sonora	74 dB(A)
Nível de potência sonora	86 dB(A)
Vibrações	< 2,5 m/s² (incerteza K=1,5 m/s²)
Tipo de lâmina	Lâmina rotativa de aço
Funções principais	Corte, recolha de folhas
Segurança	Disjuntor, proteção contra sobrecarga, parada automática da lâmina
Manutenção	Limpeza com escova macia, substituição regular das lâminas
Peças sobressalentes disponíveis	Lâminas, baterias, carregador
Temperatura de funcionamento	+5°C a +50°C
Temperatura de armazenamento	-20°C a +50°C

Perguntas frequentes - AdvancedRotak 36650 BOSCH

Como carregar a bateria?

Use o carregador adequado (AL 3620 CV ou AL 36V-20). Conecte o carregador a uma tomada elétrica, insira a bateria. O processo de carga rápida é indicado por uma luz verde piscando. A bateria está completamente carregada quando os três LEDs verdes permanecem acesos. A carga completa leva cerca de 65 min para 2,0 Ah, 125 min para 4,0 Ah, 185 min para 6,0 Ah.

Qual altura de corte escolher?

A altura de corte é ajustada entre 25 e 80 mm por meio de uma alavanca central. Para um gramado regular, ajuste para 50-60 mm. No verão ou em caso de seca, opte por uma altura mais elevada (70 mm) para proteger a grama. Para folhas, use a altura máxima (80 mm).

Como substituir a lâmina?

Desconecte o disjuntor e remova a bateria. Use luvas. Desaperte a porca central (torque 22 Nm). Remova a lâmina usada e monte uma nova lâmina Bosch original, respeitando o sentido de montagem (as aletas devem estar orientadas para cima). Aperte firmemente.

O que fazer se o cortador de grama não ligar?

Verifique se a bateria está bem carregada e corretamente inserida. Verifique a temperatura da bateria (entre 0 e 45°C para a carga). Certifique-se de que o disjuntor está engatado. Se o motor estiver bloqueado pela grama, desligue e remova a obstrução. Se o problema persistir, consulte o serviço pós-venda Bosch.

Como limpar o cortador de grama?

Nunca use lavadora de alta pressão nem mangueira de água. Após cada uso, remova a bateria e limpe o chassi e as lâminas com uma escova macia e seca. Para uma limpeza profunda, use uma escova e um pano úmido. Limpe regularmente os orifícios de ventilação da bateria.

Qual é a autonomia do cortador de grama?

A autonomia depende da capacidade da bateria: até 250 m² com uma bateria de 2,0 Ah, 500 m² com 4,0 Ah e 750 m² com 6,0 Ah. As condições de corte (grama densa, úmida, altura de corte baixa) reduzem a autonomia. É aconselhável cortar com mais frequência para otimizar a duração.

Como guardar o cortador de grama?

Após a limpeza, dobre o guidão para armazenamento compacto. Guarde o cortador de grama e a bateria em local seco, protegido do gelo e do calor direto (temperatura entre -20°C e 50°C). Remova a bateria do cortador de grama para armazenamento prolongado. A temperatura ideal de armazenamento para a bateria é de 5°C.

Posso usar outra bateria que não seja Bosch?

Não, use exclusivamente baterias Bosch originais projetadas para esta ferramenta de jardim. O uso de qualquer outra bateria pode causar riscos de ferimentos, incêndio ou mau funcionamento. As baterias compatíveis são do tipo íon-lítio 36 V com capacidade de pelo menos 2,0 Ah.

Como ajustar a altura de corte?

O ajuste é feito por meio de uma alavanca central localizada no chassi. Gire a alavanca para selecionar a altura desejada (7 posições de 25 a 80 mm). Certifique-se de que o cortador de grama esteja desligado e a bateria removida antes de qualquer manuseio.

O que fazer se o cortador de grama vibrar anormalmente?

Pare imediatamente o cortador de grama, desconecte o disjuntor e remova a bateria. Verifique se a lâmina está corretamente montada e se os parafusos estão bem apertados (torque 22 Nm). Se a lâmina estiver danificada ou desbalanceada, substitua-a. Se as vibrações persistirem, entre em contato com o serviço pós-venda Bosch.

MANUAL DE UTILIZADOR AdvancedRotak 36650 BOSCH

Indicações de segurança Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do produto. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.

Explicação dos símbolos no aparelho de jardinagem, no carregador e no acumulador

Indicação geral de perigos.

Leia atentamente estas instruções de serviço.

Certifique-se de que as pessoas nas proximidades não podem ser feridas pela projeção de corpos estranhos.

Aviso: Mantenha-se a uma distância segura do produto enquanto ele estiver a funcionar.

Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja os pés e as mãos.

Desligar o aparelho de jardinagem e soltar o disjuntor de corrente elétrica antes de executar trabalhos de

manutenção ou de limpeza ou se o aparelho de jardinagem permanecer sem vigilância, mesmo que durante curto tempo.

Não aplicável.

Aguarde até que todas as peças do aparelho de jardinagem parem por completo antes de tocar nelas. As lâminas ainda continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões.

Não utilizar o produto na chuva nem expô-lo à chuva.

Proteja-se contra choque elétrico.

Não aplicável.

Só utilizar o carregador em locais secos.

O carregador está equipado com um transformador de segurança.

Para a limpeza do aparelho de jardinagem não se deve usar limpador de alta pressão nem mangueira de jardim.

Operação

- Jamais permitir que crianças ou pessoas não familiarizadas com estas instruções utilizem o produto. As diretivas nacionais podem limitar a idade do utilizador. Quando não

estiver em uso, o produto deverá ser guardado em local inacessível para crianças.

• Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem a ferramenta de jardinagem. ▶ Crianças devem ser supervisionadas para garantir que elas não brinquem com o produto.
• Jamais utilizar o aparelho de jardinagem enquanto pessoas, especialmente crianças, ou animais estiverem ao redor. ▶ O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
• Não devem ser usados sapatos de borracha abertos nem sandálias ao usar o produto. Sempre usar sapatos robustos e calças longas. ▶ Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos.
• Antes da utilização deverá sempre controlar se as lâminas, os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre

ser substituídos por completo, para evitar desequilíbrios.

Só cortar relva à luz do dia ou com boa iluminação artificial. Em condições climáticas desfavoráveis, especialmente em caso de uma tempestade, não deverá trabalhar com o corta-relvas. Se possível não deverá operar o aparelho de jardinagem com a relva molhada. ▶ Sempre andar com calma, jamais andar com rapidez. - Jamais operar o aparelho de jardinagem se os dispositivos de proteção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a proteção contra colisão e/ou o cesto de recolha da relva, não estiverem montados. ▶ Recomendamos o uso de uma proteção auricular para a sua própria proteção. - Não use o produto quando estiver cansado ou doente ou sob a influência de álcool, drogas ou medicamentos. ▶ O trabalho em taludes pode ser perigoso:

Não cortar a relva em locais extremamente inclinados.

Ao trabalhar em superfícies inclinadas ou sobre relva molhada deverá sempre andar com cuidado. Em superfícies inclinadas, a relva deverá sempre ser cortada

transversalmente à inclinação, jamais na direção da inclinação.

Ao mudar de direção em declives deverá sempre tomar muito cuidado.

Ao andar para trás ou ao puxar o aparelho de jardinagem, proceda com muito cuidado. Ao cortar a relva, empurre sempre o aparelho para a frente e nunca o puxe na direção do corpo. As lâminas devem estar paradas se for necessário inclinar o aparelho para transporte, se for necessário passar por superfícies sem relva ou se for necessário transportar o aparelho de ou para a área onde a relva será cortada. Não incline o aparelho ao ligar o motor. Desligue o aparelho conforme descrito nas instruções de serviço e mantenha os pés a uma distância suficiente das peças em rotação. Não permita que as mãos e os pés fiquem perto ou sob as partes em rotação. Mantenha-se afastado da zona de expulsão ao trabalhar com o aparelho. Nunca levante ou transporte o aparelho com o motor ligado. Certifique-se de que o aparelho esteja com todas as 4

rodas sobre o chão durante o armazenamento.

O aparelho só deve ser levantado pelo punho de transporte. O punho deve ser tratado com cuidado. Não faça alterações no produto. Alterações inadmissíveis podem prejudicar a segurança do produto e aumentar os ruídos e as vibrações.

Recolha de folhas secas

A lâmina para recolha de folhas secas é projetada para recolher folhas secas da relva no outono. Para obter um resultado ideal, observe o seguinte:

• Só se deve recolher a relva na altura máxima de corte.
• Recolha apenas as folhas secas sobre a relva.
• Antes de recolher as folhas secas, inspecione a área de trabalho e mantenha pessoas, animais domésticos, objetos de vidro e carros afastados.

Soltar o disjuntor de circuito elétrico

– sempre que se afastar do aparelho de jardim. – antes de eliminar bloqueios. – ao controlar e limpar o aparelho ou antes de trabalhar nele. – após a colisão com um corpo estranho, controle imediatamente se o aparelho de jardinagem

apresenta danos e, se necessário, troque as lâminas.

– se o aparelho de jardinagem começar a vibrar de forma anormal (controle imediatamente).

Manutenção

Use sempre luvas de jardinagem ao trabalhar na área das lâminas afiadas. Verifique se todas as porcas, cavilhas e parafusos estão firmes para garantir o funcionamento seguro do produto. Verifique regularmente o estado e o desgaste do cesto de recolha de relva. Controle o produto e, se necessário, substitua as peças gastas ou danificadas. Utilize apenas as lâminas de corte previstas para o aparelho. Assegure-se de que as peças substituídas sejam da Bosch. Antes do armazenamento, certifique-se de que o produto esteja limpo e livre de resíduos. Se necessário, limpe-o com uma escova macia e seca.

Indicações de segurança e indicações sobre o manuseio ideal do acumulador

Assegure-se de que o aparelho de jardinagem esteja desligado e o disjuntor de circuito elétrico esteja solto antes de inserir o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes.

Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. ▶ Não abrir o acumulador. Há risco de um curto-circuito.

Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, fogo, água e humidade. Há perigo de explosão.

Mantenha o acumulador não utilizado afastado de clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal, que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos do acumulador pode provocar queimaduras ou incêndios. Em caso de danos e uso incorreto do acumulador, podem escapar vapores. Arejar o espaço e procurar assistência médica se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias. ▶ Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. ▶ Não curto-circuitar o acumulador. Há risco de explosão. ▶ Proteger o acumulador contra humidade e água. Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro. Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Indicações de segurança para carregadores

Devem ser lidas todas as indicações de segurança e todas as instruções. A inobservância das indicações de segurança e das instruções pode causar choque elétrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as indicações de segurança e instruções para futura referência.

Só utilizar o carregador se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido respetivamente instruído.

- Jamais se deve permitir que as crianças e pessoas com capacidades físicas, sensoriais ou mentais

limitadas ou com falta de experiência e/ou falta de conhecimento e/ou não familiarizadas com estas instruções utilizem o carregador. As diretivas nacionais podem limitar a idade do utilizador.

▶ Supervisionar as crianças. Desta forma é assegurado que nenhuma criança brinque com o carregador. Só devem ser carregados acumuladores de iões de lítio Bosch a partir de uma capacidade de 2,0 Ah (a partir de 10 células de acumulador). A tensão do acumulador tem de coincidir com a tensão de carga para acumulador do carregador. Não carregue acumuladores não recarregáveis. Caso contrário, existe perigo de incêndio e de explosão.

Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.

• Mantenha o carregador limpo. Com sujidade existe o perigo de choque elétrico. Antes de qualquer utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais.

Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico.

- Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de

tensão durante o carregamento, existe perigo de incêndio.

• Não cubra as aberturas de ventilação do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente. Para aumentar a segurança elétrica, é recomendado o uso de um disjuntor de corrente residual com um máximo de corrente de ativação de 30 mA. Verifique sempre o seu disjuntor de corrente residual antes de usar o aparelho.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos ajuda a usar o produto de modo melhor e mais seguro.

Símbolo Significado

	Direção do movimento
	Direção da reação

CLICK

Usar luvas de proteção

Peso

Ligar

Desligar

Ação permitida

Ação proibida

Nítido ruído

Acessórios/peças sobressalentes

Utilização conforme as disposições

O aparelho de jardinagem é destinado para cortar relva em áreas privadas. O aparelho de jardinagem não é previsto para cortar e aparar sebes, nem para triturar. O aparelho de jardinagem é para uma utilização comercial.

Dados técnicos

Corta-relvas AdvancedRotak
	36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Número do produto 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Tensão nominal V 36 36 36 36

Corta-relvas AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Largura da carcaçada lâmina	cm 42 42 42 46
Altura de corte mm 25 - 80 25 - 80 25 - 80 25 - 80
Volume, saco derecolha de relva	150 50 50 50
Peso conformeEPTA-Procedure01:2014	kg 17,5 16,5 17,5 17,5
Número de série ver a placa de características do aparelho de jardinagem
Temperatura ambiente permitida
- ao carregar °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- durante ofuncionamento	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- durante oarmazenamento	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Accumulador lões de lítio lões de lítio lões de lítio lões de lítio
Tensão nominal V 36 36 36 36
Número de peça/Capacidade
- 2 607 336 913/1 607 A35 02V	Ah - 2 x 2,0 --
- 2 607 336 915/2 607 337 047	Ah	4,0 -	4,0	4,0
- 1 607 A35 058 Ah ---
Número de células do acumulador
- 2 607 336 913/1 607 A35 02V		- 10 --
- 2 607 336 915/2 607 337 047		20 - 20 20
- 1 607 A35 058		---

Todos os valores neste manual foram medidos para uma utilização em altitudes abaixo ou iguais a 2000 metros acima do nível do mar.

Corta-relvas		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Número do produto		3 600 HB9 700	3 600 HB9 700	3 600 HB9 600	3 600 HB9 700
Tensão nominal	V	36	36	36	36
Largura da carcaça da lâmina	cm	46	46	42	46
Altura de corte	mm	25 – 80	25 – 80	25 – 80	25 – 80
Volume, saco de recolha de relva	I	50	50	50	50
Peso conforme EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5

Número de série ver a placa de características do aparelho de jardinagem

Temperatura ambiente permitida
- ao carregar	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- durante o funcionamento	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50

Corta-relvas Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
– durante o armazenamento	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Acumulador lões de lítio lões de lítio lões de lítio lões de lítio
Tensão nominal V 36 36 36 36
Número de peça/Capacidade
– 2 607 336 913/1 607 A35 02V	Ah – – – –
– 2 607 336 915/2 607 337 047	Ah – – 2 x 4,0 2 x 4,0
– 1 607 A35 058 Ah 6,0 6,0 – –
Número de células do acumulador
– 2 607 336 913/1 607 A35 02V		– – – –
– 2 607 336 915/2 607 337 047		– – 20 20
– 1 607 A35 058 20 20 – –

Todos os valores neste manual foram medidos para uma utilização em altitudes abaixo ou iguais a 2000 metros acima do nível do mar.

Carregador AL 3620 CV AL 36V-20
Número do produto EU 2 607 225 657 2 607 226 273
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Corrente de carga A	2,0	2,0
Tempo de carga (acumulador descarregado)
– Acumulador com 2,0 Ah	min	65	65
– Acumulador com 4,0 Ah	min	125	125
– Acumulador com 6,0 Ah	min	185	185
Peso conforme EPTA-Procedure 01:2014	kg	0,55	0,55
Classe de proteção		/ II	/ II

Informação sobre ruídos/vibrações

Advanced Rotak	36-650	36-660	36-690	36-750	36-850	36-890	36-905	36-950
3 600 HB9 ...	... 600	... 600	... 600	... 700	... 700	... 700	... 600	... 700

Valores de emissão de ruídos averiguados de acordo com a EN 60335-2-77

O nível de ruído avaliado como A do aparelho é tipicamente:

– Nível de pressão acústica	dB(A)	74 74 74	74 74 74	74 74
– Nível da potência acústica	dB(A)	86 86 86	86 86 86	86 86
– Incerteza K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0

Totais valores de vibrações ah (soma dos vetores de três direções) e incerteza K averiguados conforme EN 60335-2-77

54 | Português

Advanced Rotak		36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 ... ... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700
- Valor de emissão de vibrações ah	m/s2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5
- Incerteza K m/s	2	=1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5

Montagem e funcionamento

Meta de ação Figura Página
Volume de fornecimento A)	A 345
Desdobrar o punho	B 346
Ajustar a altura de trabalho
Montar/retirar o cesto de recolha da relva	C 347
Ajustar a altura de corte	D 348
Colocar o acumulador	E 348
Operação- Inserir disjuntor de circuito elétrico- Ligar- Cortar relva- Desligar- Remover disjuntor de circuito elétrico	F 349
Retirar o acumulador	G 350
Indicação de trabalho “Cortar relva”	H 350
Indicação do nível de enchimento do cesto de recolha vazio/cheio	I 351
Dobrar o punho	J 352
Manutenção/substituição da lâmina	K 353
Seleccionar acessórios	L 353

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Colocação em funcionamento

Para sua segurança

▶ Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador antes de executar trabalhos de manutenção e de limpeza. O mesmo vale, se o cabo de contacto estiver danificado, cortado ou emaranhado. ▶ Depois de desligar o aparelho de jardinagem, as lâminas ainda giram durante alguns segundos. ▶ Cuidado: Não tocar nas lâminas de corte em rotação.

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação

do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.

O acumulador está equipado com um monitoramento de temperatura que só permite o carregamento na faixa de temperatura entre 0 °C e 45 °C. Assim é alcançada uma alta vida útil do acumulador.

Nota: O acumulador é fornecido parcialmente carregado.

Para assegurar a completa potência do acumulador, o acumulador deverá ser completamente carregado no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer momento, sem que a vida útil seja reduzida. Uma interrupção do processo de carga não prejudica o acumulador.

O acumulador de iões de lítio está protegida contra descarregamento profundo pela "Electronic Cell Protection (ECP)". Quando o acumulador é descarregado, o aparelho é desligado por um circuito de proteção: O aparelho de jardinagem não trabalha mais.

Não se deve continuar a premir o botão liga-desliga depois de o aparelho ter sido desligado

automaticamente. O acumulador pode ser danificado.

Observe a indicação relativa à eliminação dos acumuladores.

Introduzir/retirar o acumulador

Nota: Se não forem utilizados acumuladores apropriados, podem ocorrer mau funcionamento ou danos no aparelho. Inserir o acumulador carregado. Certificar-se de que o acumulador está totalmente inserido.

Para remover o acumulador do aparelho, deve-se premir o botão de destravamento do acumulador e puxar o acumulador para fora.

Processo de carregamento

O processo de carregamento é iniciado assim que a ficha de rede do carregador for introduzida na tomada e o acumulador for inserido no carregador.

Graças ao processo de carregamento inteligente, o estado da carga do acumulador é detectado automaticamente e a corrente de carga ideal é selecionada dependendo da temperatura e da tensão do acumulador.

Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante o armazenamento no carregador.

Significado dos elementos de indicação no carregador (AL 3620 CV/AL 3640 CV/AL 36V-20)

Processo de carga rápido

O processo de carregamento rápido é sinalizado pelo piscar rápido da indicação verde da carga do acumulador.

Elemento de indicação no acumulador: Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.

Nota: O carregamento rápido só é possível se a temperatura do acumulador estiver dentro da faixa de temperatura de carregamento permitida, vide capítulo "Dados técnicos".

Bateria carregada

A luz permanente do LED verde sinaliza que o acumulador está completamente carregado. Adicionalmente, soa durante aprox. 2

segundos um sinal acústico, que sinaliza o carregamento completo do acumulador.

Em seguida, o acumulador pode ser colocado imediatamente em funcionamento.

Sem que o acumulador esteja inserido, a luz permanente da indicação LED indica que a ficha de rede está inserida na tomada e que o carregador está pronto para ser utilizado.

Temperatura do acumulador abaixo de 0°C ou acima de 45°C

A luz permanente da indicação LED vermelha sinaliza que a temperatura do acumulador está fora da faixa admissível da temperatura de

carregamento, vide „Dados técnicos“. Assim que a faixa de temperatura admissível for alcançada, o carregador comutar-se-á automaticamente para o carregamento rápido.

Se a temperatura do acumulador estiver fora da faixa de temperatura de carga admissível, o LED vermelho do acumulador iluminar-se-á assim que o acumulador for introduzido no carregador.

Nenhum processo de carga possível

Se houver uma outra falha no processo de carga, esta será sinalizada pelo piscar da indicação LED vermelha.

O processo de carga não pode ser iniciado e não é possível carregar o acumulador (veja capítulo "Busca de erros").

Indicações para carregar

No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto, no entanto, não tem importância e não apresenta qualquer defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamento indica que o acumulador está gasto e que deve ser substituído.

Observar a indicação sobre a eliminação de forma ecológica.

Arrefecimento do acumulador (ative Air Cooling)

O comando de ventilação integrado no carregador monitoriza a temperatura da bateria utilizada. Se a temperatura do acumulador estiver acima de 30 °C, o acumulador será arrefecido por um ventilador até alcançar a temperatura ideal de carga. O ventilador ligado origina um ruído de ventilação.

Se o ventilador não estiver a funcionar, é porque a temperatura da bateria se encontra na faixa de temperatura de carga ideal ou o ventilador tem defeito. Neste caso o período de carga do acumulador é prolongado.

Indicações de trabalho

Indicação da carga do acumulador

O acumulador está equipado com uma indicação do estado de carga, que indica o estado de carga do acumulador. A indicação do estado de carga consiste de 3 LEDs verdes.

Acionar a tecla para a indicação do estado de carga para ativar a indicação do estado de carga. A indicação do estado de carga apaga-se automaticamente após aprox. 5 segundos.

O estado da carga também pode ser controlado com o acumulador retirado.

Indicador LED Capacidade do acumulador

Luz permanente 3 LEDsverdes

≥ 2/3

Luz permanente 2 LEDsverdes

≥ 1/3

Luz permanente 1 LED verde ≤ 1/3

Luz intermitente 1 LED verde Reserva

Se depois da ligação não se acender qualquer LED, a bateria está com defeito e tem de ser substituída.

Por motivos de segurança, a consulta do estado de carga só pode ser realizada com o aparelho de jardinagem desligado.

Os três LEDs verdes iluminam-se sequencialmente e apagam-se por instantes durante o processo de carga. O acumulador está completamente carregado, se os três LEDs verdes permanecerem iluminados. Aprox. 5 minutos depois do acumulador estar completamente carregado, apagam-se novamente os três LEDs verdes.

Indicação do acumulador para o monitoramento de temperatura

O LED vermelho da indicação da monitorização de temperatura indica que o acumulador ou a eletrónica do aparelho de jardinagem (com o acumulador inserido) não se encontram na faixa ideal de temperatura. Neste caso o aparelho de jardinagem não funciona ou não funciona com plena potência.

Monitorização de temperatura do acumulador

O LED vermelho pisca quando se pressiona a tecla ou o interruptor de ligar-desligar (com o acumulador inserido): O acumulador está fora da faixa de temperatura de funcionamento admissível.

O acumulador desliga-se a uma temperatura superior a 70°C, até ser alcançada a faixa de temperatura admissível.

Monitorização de temperatura da eletrónica do aparelho de jardinagem

O LED vermelho está permanentemente aceso quando se pressiona o interruptor de ligar-desligar: A temperatura da eletrónica do aparelho de jardinagem é inferior a 5 °C ou superior a 75 °C.

A eletrónica do aparelho de jardinagem desliga-se a uma temperatura superior a 90 °C, até a temperatura se encontrar novamente na faixa admissível para o funcionamento.

Potência de corte (tempo de funcionamento do acumulador)

A potência de corte (tempo de funcionamento do acumulador) depende das características da relva, da densidade da relva, da humidade, do comprimento da relva e da altura de corte.

Se o aparelho de jardinagem for ligado e desligado frequentemente durante o processo de cortar a relva, a potência de corte (tempo de funcionamento do acumulador) também poderá ser reduzida.

Para otimizar a potência de corte (tempo de funcionamento do acumulador) é recomendável cortar com maior frequência, aumentar a altura de corte e proceder com uma velocidade adequada.

O exemplo abaixo indica a relação entre a altura de corte e a potência de corte durante uma carga dos três acumuladores.

Condições de corte

Relva muito fina e seca

Potência de corte
Accumulador com 2,0 Ah até 250 m	2
Accumulador com 4,0 Ah até 500 m	2
Accumulador com 6,0 Ah até 750 m	2

Para aumentar o tempo de funcionamento, pode ser adquirido um acumulador adicional num centro de serviço pós-venda autorizado para aparelhos de jardinagem Bosch.

Busca de erros

Sintoma Possível causa Solução

O motor não arranca A cablagem interna do aparelho de jardinagem está com defeito		Entre em contacto com o serviço de atendimento ao cliente Bosch
		Descarregar o acumulador Carregar o acumulador
		Acumulador frio/quente demais Permitir que o acumulador se aqueça/arrefeça
		Relva longa demais A máx. altura admissível da grama é de 30 cm com o maior ajuste da altura de corte
		A proteção do motor foi ativada Deixar o motor arrefecer e aumentar a altura de corte
		O disjuntor do circuito elétrico não foi introduzido de forma correta/completamente
O aparelho de jardinagem funciona com interrupções	A cablagem interna do aparelho de jardinagem está com defeito	Entre em contacto com o serviço de atendimento ao cliente Bosch
	A proteção do motor foi ativada Deixar o motor arrefecer e aumentar a altura de corte
O aparelho de jardinagem produz um resultado de corte irregular e/ou o motor funciona com dificuldade	Altura de corte pequena demais Aumentar a altura de corte
	As lâminas estão embotadas	Trocar as lâminas (veja figura K)
	É possível que haja uma obstrução Desligar o aparelho de jardinagem e soltar o disjuntor de circuito elétrico

Sintoma Possível causa Solução

	Lâmina montada do lado errado Montar a lâmina do lado certo
Após ligar o aparelho de jardinagem, a lâmina de corte não gira	A lâmina é impedida pela relva Desligar o aparelho de jardinagem e soltar o disjuntor de circuito elétricoRemover a obstrução (sempre usar luvas para jardinagem)
	Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (22 Nm)
Fortes vibrações/ ruídos	Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (22 Nm)
	Lâmina danificada	Trocar as lâminas (veja figura K)

Acumulador e carregador

Sintomas Possível causa Solução

Indicação vermelha da carga do acumulador pisca no carregadorNenhum processo de carga possível	Acumulador não inserido (corretamente) Inserir o acumulador corretamente no carregador
	Contactos do acumulador sujos Limpar os contactos do acumulador, p. ex. colocando e retirando repetidamente o acumulador, se necessário substituir o acumulador
	Acumulador danificado Substituir o acumulador
As indicações de carga dos acumuladores não se iluminam no carregador	A ficha de rede do carregador não está (corretamente) introduzida	Introduzir a ficha de rede (totalmente) na tomada
	Tomada, cabo de rede ou carregador com defeito	Controlar a tensão de rede, se necessário, permitir que o carregador seja controlado por uma oficina de serviço autorizada para ferramentas elétricas Bosch

Manutenção e serviço

Tratamento do acumulador

▶ Atenção! Desligar o aparelho de jardinagem, soltar o disjuntor de corrente elétrica e remover o acumulador e o cesto de recolha de relva antes de executar trabalhos de manutenção e de limpeza. ▶ Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas.

Para assegurar a utilização otimizada do acumulador, deverá observar as seguintes indicações e medidas:

• Proteger o acumulador contra humidade e água.
• Só armazenar o aparelho de jardinagem e o acumulador numa faixa de temperatura entre -20 °C e 50 °C. Por exemplo, durante o verão, não se deve deixar o aparelho de jardinagem no carro.
• Armazenar o acumulador separadamente e não no aparelho de jardinagem.
• Não deixe o acumulador dentro do aparelho de jardinagem, em caso de radiação solar direta.
• A temperatura ideal para a arrecadação do acumulador é de 5.
• Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído.

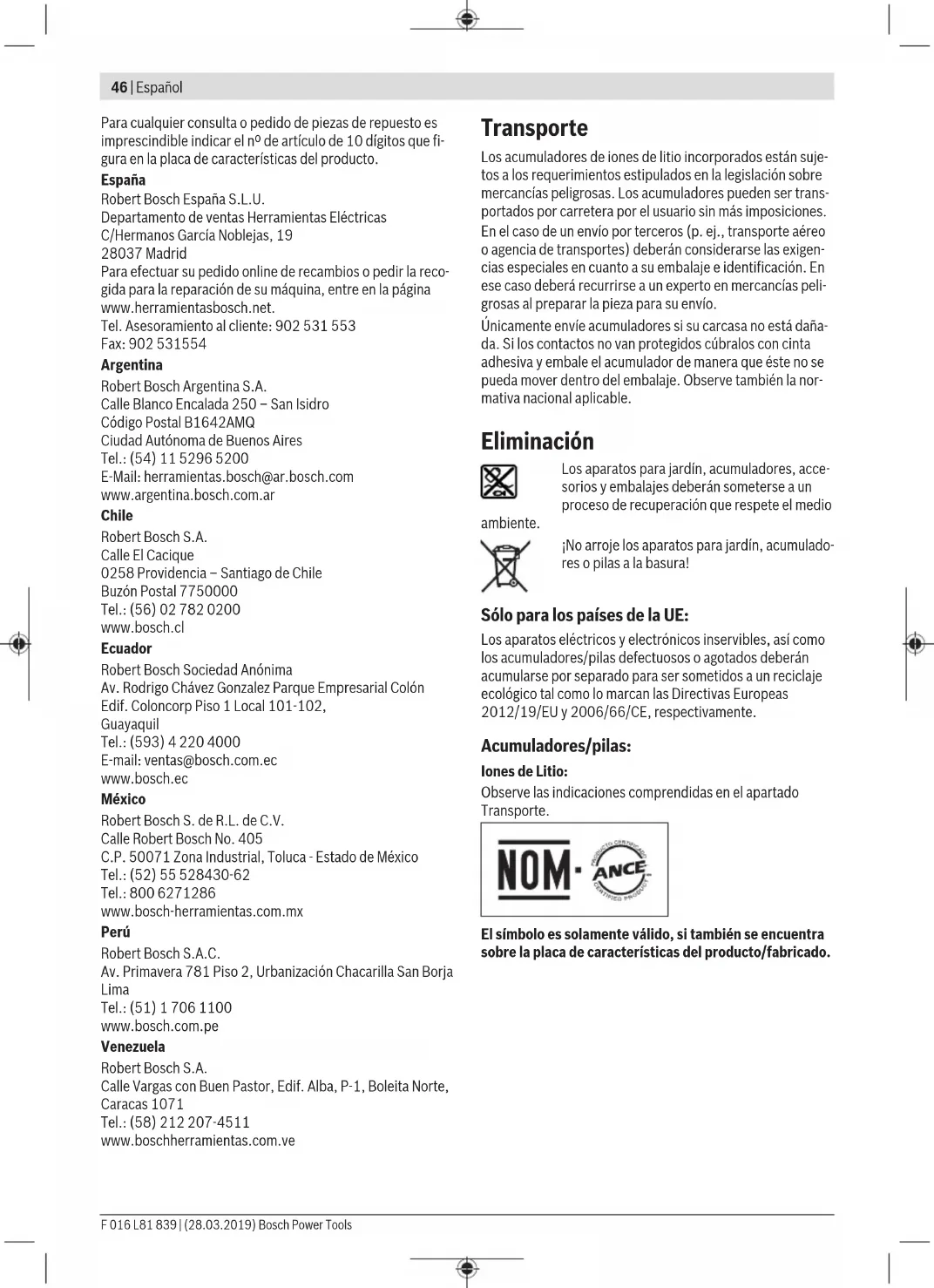

Serviço pós-venda e aconselhamento

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Caixa postal 1195 – CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações.

58 | Italiano

Ao ser enviado por terceiros (por. ex.: transporte aéreo ou expedição) devem ser observados os requerimentos especiais quanto à embalagem e identificação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Accumuladores só devem ser transportados se a carcaça estiver em perfeito estado. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes.

Eliminação

Os aparelhos de jardim, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar os aparelhos de jardinagem e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos aparelhos elétricos e eletrónicos velhos e conforme a diretiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica.

Accumuladores/pilhas:

lões de lítio:

Observar as indicações no capítulo Transporte.

Italiano
