BRUKSANVISNING AdvancedRotak 36650 BOSCH

For din egen sikkerheds skyld

Akku og ladeaggregat

Vedligeholdelse og service

Akku-pleje

Kundeservice og anvendelsesrådgivning

Kylning av batteri (Active Air Cooling)

Sikkerhetsinformasjon

OBS! Les nøye gjennom de følgende anvisninger. Gjør deg kjent med betjeningselementene og den forskriftsmessige bruken av produktet. Ta godt vare på driftsinstruksen til senere bruk.

Forklaring av symbolene på hageredskapet, ladeapparat og batteri

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort.

Advarsel: Pass på å holde sikker avstand til produktet mens du arbeider.

Forsiktig: Ikke berør de roterende knivene. Knivene er skarpe. Pass på at du ikke kutter av tær og fingre.

Slå av hageredskapet og ta av skillebryteren før du utfører vedlikeholds- eller rengjøringsarbeider eller när du lar hageredskapet stå et øyeblikk uten oppsyn.

Stemmer ikke.

Ikke berør noen av delene på hageredskapet før de er helt stanset. Knivene fortsetter å rotere etter at hageredskapet er slått av og kan forårsake skader.

Ikke bruk produktet i regnvær eller la den stå ute i regnvær.

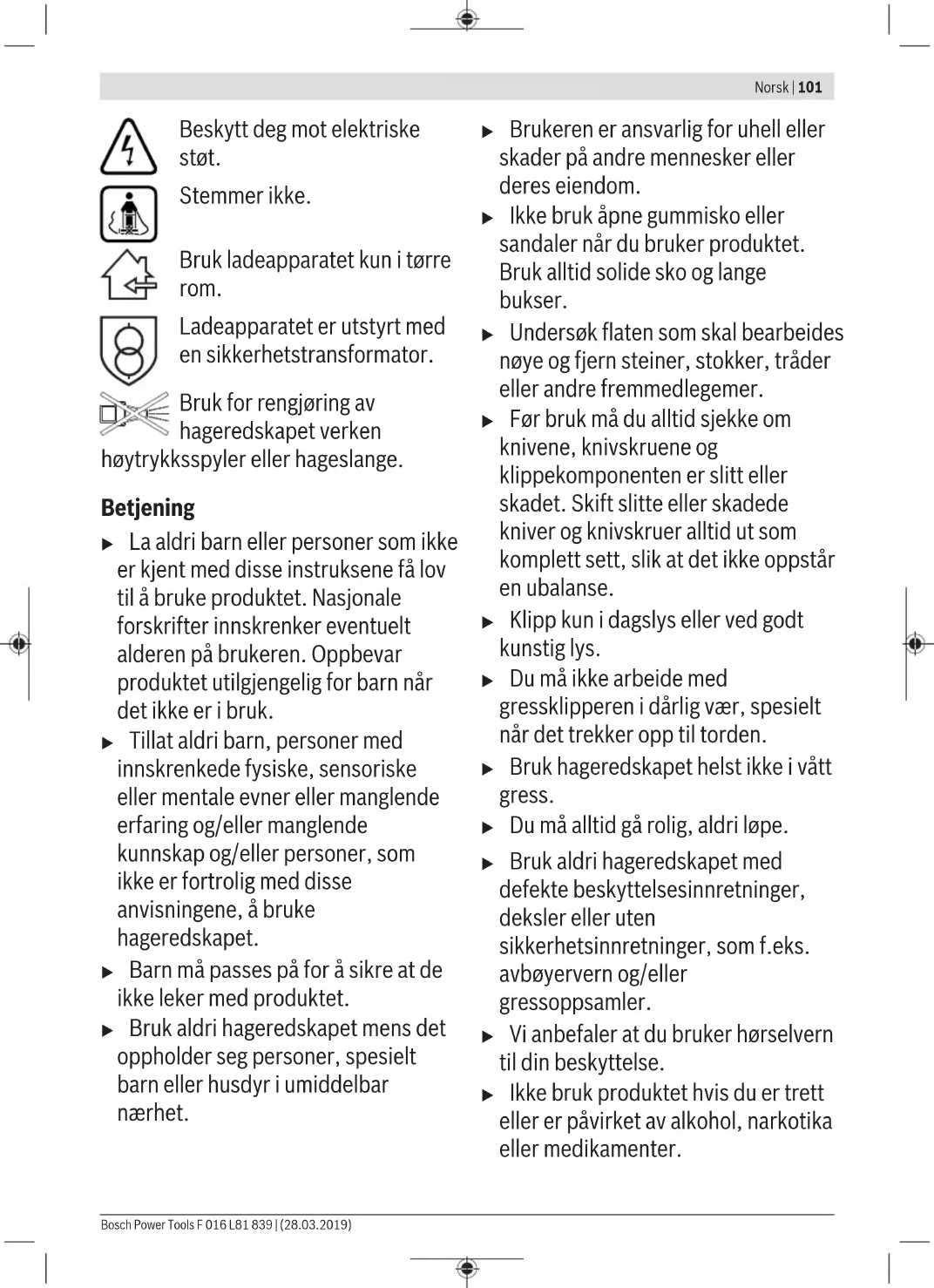

Beskytt deg mot elektriske støt.

Stemmer ikke.

Bruk for rengjøring av hageredskapet verken

høytrykksspyler eller hageslange.

Betjening

La aldri barn eller personer som ikke er kjent med disse instruksene få lov til å bruke produktet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren. Oppbevar produktet utilgjengelig for barn när det ikke er i bruk.
▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke hageredskapet.
▶ Barn må passes på for å sikre at de ikke leker med produktet.
▶ Bruk aldri hageredskapet mens det oppholder seg personer, spesielt barn eller husdyr i umiddelbar nærhet.

Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom.
Ikke bruk åpne gummisko eller sandaler når du bruker produktet. Bruk alltid solide sko og lange bukser.
▶ Undersøk flaten som skal bearbeides nøye og fjern steiner, stokker, tråder eller andre fremmedlegemer.
Før bruk må du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt eller skadet. Skift slitte eller skadede kniver og knivskruer alltid ut som komplett sett, slik at det ikke oppstår en ubalanse.
- Klipp kun i dagslys eller ved godt kunstig lys.
▶ Du må ikke arbeide med gressklipperen i dårlig vær, spesielt när det trekker opp til torden.
▶ Bruk hageredskapet helst ikke i vått gress.
▶ Du må alltid gå rolig, aldri løpe.
▶ Bruk aldri hageredskapet med defekte beskyttelsesinnretninger, deksler eller uten sikkerhetsinnretninger, som f.eks. avbøyervern og/eller gressoppsamler.
▶ Vi anbefaler at du bruker hørselvern til din beskyttelse.
Ikke bruk produktet hvis du er trett eller er påvirket av alkohol, narkotika eller medikamenter.

102 | Norsk

Det kan være farlig å arbeide i skråninger:
Klipp ikke spesielt bratte skråninger.
- På skrå flater eller vått gress må du passe på at du rstødig.
- På skrå flater må du klippe på tvers og ikke opp- og nedover.
- Vær svært forsiktig når du skifter retning i skråninger.

▶ Vær spesielt forsiktig när du går bakover eller trekker hageredskapet.
▶ Skyv hageredskapet alltid fremover när du klipper gressplenen og trekk det aldri mot kroppen.
Knivene må stå stille når du vipper hageredskapet til transport, når du går over flater uten gress og når du transporterer hageredskapet til og fra området som skal klippes.

- Ikke vipp hageredskapet när du starter motoren.

▶ Slå hageredskapet på som beskrevet i driftsinstruksen, og pass på at føttene dine er godt unna de roterende delene.

▶ Sørg for at hender og føtter ikke kommer i nærheten av eller under roterende deler.

▶ Hold deg på avstand til utkastsonen när du arbeider med hageredskapet.

▶ Du må aldri løfte eller bære hageredskapet mens motoren går.

▶ Pass på at hageredskapet står med alle 4 hjul på gulvet under lagringen.

▶ Løft hageredskapet bare med bærehåndtaket. Behandle bærehåndtaket forsiktig.

Ikke utfør endringer på produktet. Ikke tillatte endringer kan innskrenke sikkerheten til produktet og føre til mer støy og vibrasjoner.

Løvsamling

Løvsamlekniven er utformet slik at den kan ta opp høstlov fra plenen din. Du må overholde det følgende slik at denne funksjonen oppnår et optimalt resultat:

• Samle løv bare ved maksimal klippehøyde.
• Samle løv kun på plenen din.
• inspiser arbeidsflaten før du samler løv og hold mennesker, husdyr, glassgjenstander og biler på avstand.

Ta av skillebryter

• Alltid när du forlater hageredskapet.
• Før du fjerner tetting.
  – Når du sjekker, rengjør eller arbeider på hageredskapet.
• Sjekk hageredskapet straks for skader etter kollisjonen med en fremmed gjenstand og akift ut kniven om nødvendig.
  – Hvis hageredskapet begynner å vibrere uvanlig sterkt (må straks sjekkes).

Vedlikehold

▶ Bruk alltid arbeidshansker när du håndterer eller arbeider i nærheten av de skarpe knivene.

Sikre at alle mutre, bolter og skruer sitter fast, slik at sikkert arbeide med produktet er mulig.
▶ Sjekk gressoppsamleren regelmessig for avslitning og slitasje.
- Sjekk hageredskapet og skift for sikkerhets skyld ut slitte eller skadede deler.
▶ Bruk utelukkende kniver som er beregnet for dette hageredskapet.
▶ Pass på at deler som skal skiftes ut er fra Bosch.
Forviss deg før lagringen om at hageredskapet er rent og uten rester. Rengjør om nødvendig med en myk, tørr børste.

Sikkerhetsinformasjon og henvisninger for optimal bruk av oppladbare batterier

Sikre at hageredskapet er utkoblet og skillebryteren er tatt av før du setter inn batteriet. Hvis du setter et batteri inn i et hageredskap som er slått på, kan det føre til ulykker.
▶ Bruk kun Bosch batterier som er beregnet til dette hageredskapet. Bruk av andre batterier kan føre til skader og brannfare.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent solstråling, ild, vann og fuktighet. Det er eksplosjonsfare.

▶ Hold batterier som ikke benyttes borte fra binderser, mynter, nøkler, spiker, skruer eller andre mindre metallgjenstander som kan forårsake en brokopling av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller til brann.
▶ Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft området og oppsøk lege hvis du får besvær. Dampen kan irritere luftveiene.
▶ Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det

kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.

▶ Batteriet må ikke kortsluttes. Det er fare for eksplosjoner.
▶ Beskytt batteriet mot fuktighet og vann.
Lagre hageredskapet og batteriet kun i temperaturområdet fra -20^ og 50^ . La hageredskapet, f. eks. om sommeren, ikke ligge i bilen.
Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

Sikkerhetsinformasjoner for ladeapparater

Les alle sikkerhetsinformasjoner og instrukser. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan forårsake elektrisk støt, brann og/eller

alvorlige skader.

Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.

Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.

▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke ladeapparatet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren.
▶ Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med ladeapparatet.
Lad bare Bosch Li-lon-batterier fra en kapasitet på 2,0 Ah (fra 10 battericeller). Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Det kan ellers medføre brann og eksplosjon.

104 | Norsk

Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.

▶ Sørg for at lederen alltid er ren. Skitt medfører fare for elektrisk støt.
▶ Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Du må ikke åpne laderen på egen hånd. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.
▶ Bruk ikke laderen på lett antennelig underlag (f.eks. papir, tekstiler osv.) eller i antennelige omgivelser. Oppvarmingen av laderen under drift medfører brannfare.
Ladeapparatets ventilasjonsåpning må ikke tildekkes. Det kan føre til at ladeapparatet overopphetes og ikke lenger vil fungere som den skal.
For øket elektrisk sikkerhet anbefales det å bruke en jordfeilbryter med en max. utløserstrøm på 30 mA. Kontroller alltid jordfeilbryteren før bruk.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke produktet på en bedre og sikrere måte.

Symbol Betydning

Bevegelsesretning

Symbol Betydning

	Reaksjonsretning
	Bruk vernehansker
	Vekt
	Innkobling
	Utkobling
	Tillatt aksjon
	Dette er forbudt
CLICK	Hørbar støy
	Tilbehør/reservedeler

	Vekt
	Innkobling
	Utkobling
	Tillatt aksjon
	Dette er forbudt
CLICK	Hørbar støy
	Tilbehør/reservedeler

Formålsmessig bruk

Hageredskapet er beregnet til å klippe gressplener på private områder.

Hageredskapet er beregnet til å klippe gress på bakkehøyde.

Tekniske data

Gressklipper AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Produktnummer 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Merkespenning V 36 36 36 36
Bredde på knivhuset cm 42 42 42 46
Klippehøyde mm 25 - 80 25 - 80 25 - 80 25 - 80
Volum, gressoppsamler	150 50 50 50
Vekt tilsvarende EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Serienummer se typeskiltet på hageredskapet
tillatt omgivelsestemperatur
- ved lading °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- Ved drift °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- ved lagring	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Oppladbart batteri		Li-ioner	Li-ioner	Li-ioner	Li-ioner
Merkespenning V 36 36 36 36

Norsk | 105

Gressklipper AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Produktnummer/kapasitet
-2 607 336 913/1 607 A35 02V	Ah - 2 x 2,0 --
-2 607 336 915/2 607 337 047	Ah 4,0 - 4,0 4,0
-1 607 A35 058 Ah ----
Antall battericeller
-2 607 336 913/1 607 A35 02V		-10 --
-2 607 336 915/2 607 337 047		20 - 20 20
-1 607 A35 058 ----

Alle verdier i denne instruksen er blitt målt for bruk under eller lik 2000 meter over havet.

Gressklipper Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Produktnummer 3 600 HB9 700 3 600 HB9 700 3 600 HB9 600 3 600 HB9 700
Merkespenning V 36 36 36 36
Bredde på knivhuset cm 46 46 42 46
Klippehøyde mm 25 - 80 25 - 80 25 - 80 25 - 80
Volum, gressoppsamler	150 50 50 50
Vekt tilsvarende EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5
Serienummer				se typeskiltet på hageredskapet
tillatt omgivelsestemperatur
- ved lading	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- Ved drift	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- ved lagring	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Oppladbart batteri		Li-ioner	Li-ioner	Li-ioner	Li-ioner
Merkespenning V 36 36 36 36
Produktnummer/kapasitet
- 2 607 336 913/1 607 A35 02V	Ah -		--
- 2 607 336 915/2 607 337 047	Ah	--	2 x 4,0	2 x 4,0
- 1 607 A35 058 Ah 6,0 6,0 -		-
Antall battericeller
- 2 607 336 913/1 607 A35 02V		-	--	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	--

Alle verdier i denne instruksen er blitt målt for bruk under eller lik 2000 meter over havet.

Ladeapparat		AL 3620 CV	AL 36V-20
Artikkelnummer	EU	2 607 225 657	2 607 226 273
	Storbritannia	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277

106 | Norsk

Ladeapparat AL 3620 CV AL 36V-20

	KO 2 607 225 667 2 607 226 279
Ladestrøm A 2,0 2,0
Ladetid (utladet batteri)
- Oppladbart batteri med 2,0 Ah min 65 65
- Oppladbart batteri med 4,0 Ah min 125 125
- Oppladbart batteri med 6,0 Ah min 185 185
Vekt tilsvarende EPTA-Procedure 01:2014 kg 0,55 0,55
Beskyttelsesklasse		☐/II / II ☐

Støy-/vibrasjonsinformasjon

Advanced Rotak	36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 .... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700

Støyemisjonsverdier beregnet iht. EN 60335-2-77

Maskinens typiske A-bedømte støynivå er:

– Lydtrykknivå dB(A)		74	74	74	74	74	74	74	74
– Lydeffektnivå	dB(A)	86	86	86	86	86	86	86	86
– Usikkerhet K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0
Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 60335-2-77
– Svingningsemi sjonsverdi a_n	m/s ^2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
– Usikkerhet K	m/s ^2	=1,5	=1,5	=1,5	=1,5	=1,5	=1,5	=1,5	=1,5

Montering og drift

Mål for aktiviteten	Bilde	Side
Leveranseomfang ^A)	A	345
Fold opp håndtaksbøyle	B	346
Innstilling av arbeidshøyden
Innsetting/fjerning av gressoppsamleren	C	347
Innstilling av klippehøyde	D	348
Innsetting av batteriet	E	348
Drift- Sette inn skillebryter- Innkoble- Klippe- Utkoble- Fjerne skillebryter	F	349
Fjerning av batteriet	G	350
Arbeidshenvisning “klippe”	H	350
Nivåindikator gressoppsamler tom/full	I	351
Klapp håndtaksbøyle sammen	J	352
Vedlikehold/utskifting av kniven	K	353

Mål for aktiviteten	Bilde	Side
Valg av tilbehør	L	353

For din egen sikkerhet

▶ OBS! Slå av hageredskapet, ta av skillebryteren og fjern batteriet før du utfører vedlikeholds- og rengjøringsarbeider. Det samme gjelder hvis bryterledningen er skadet, kuttet eller innviklet.
▶ Etter at hageredskapet er slått av, roterer kniven videre i noen sekunder.
▶ Forsiktig: Ikke berør den roterende kniven.

Lading av batteriet

▶ Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på typeskiltet til ladeapparatet. Ladeapparater som er merket med 230 V kan også brukes med 220 V.

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en lading i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Lithium-ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputlading. Ved utladet batteri utkobles redskapet ved en beskyttelseskobling: Hageredskapet arbeider ikke lenger.

Trykk etter automatisk utkobling av redskapet ikke videre på på/-av-bryteren. Batteriet kan ta skade. Følg anvisningene for behandling av brukte batterier.

Innsetting/fjerning av batteriet

Merk: Hvis du bruker ikke egnede batterier kan det medføre feilfunksjoner eller skader på redskapet.

Sett inn det oppladete batteriet. Sikre at batteriet er satt inn fullstendig.

For å ta batteriet ut av redskapet, trykker du på utløserknappen for batteriet og trekker ut batteriet.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteriet settes inn i ladeapparatet.

Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og den optimale ladestrømmen velges avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Betydning av indikatorelementene på ladeapparatet (AL 3620 CV/AL 3640 CV/AL 36V-20)

Hurtiglading

Hurtigladingen signaliseres ved blinking i den grønne batteri-ladeindikatoren.

Indikatorelement på batteriet: I løpet av

oppladingen begynner de tre grønne LED-ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED-ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED-ene igjen.

Merk: Hurtigoppladingen er kun mulig hvis batteriets temperatur er i godkjent ladetemperaturområde, se avsnitt "Tekniske data".

Batteriet er ladet

Kontinuerlig lys i den grønne LED-indikatoren signaliserer at batteriet er helt oppladet.

I tillegg lyder et lydsignal i ca. 2 sekunder som signaliserer akustisk at batteriet er ladet opp fullstendig.

Batteriet kan deretter tas ut til omgående bruk.

Uten innsatt batteri signaliserer kontinuerlig lys i LED-indikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.

Batteriets temperatur under 0°C eller over 45°C

Kontinuerlig lys i den røde LED-indikatoren signaliserer at batteriets temperatur er utenfor den tillatte temperaturen for lading, se avsnitt

"Tekniske data". Så snart det tillatte temperaturområdet er nädd, kobler ladeapparatet automatisk om til hurtiglading.

Når batteriets temperatur er utenfor det godkjente ladetemperaturområdet, lyser den røde LED-en til batteriet när batteriet settes inn i ladeapparatet.

Ingen opplading mulig

Hvis det foreligger en annen forstyrrelse av oppladingen, signaliseres dette ved blinking av den røde LED-indikatoren.

Oppladingen kan ikke starte og det er ikke mulig å lade batteriet (se avsnitt "Feilsøking").

Informasjoner om opplading

Ved kontinuerlige oppladingssykluser hhv. oppladingssykluser som følger rett etter hverandre uten avbrudd kan ladeapparatet bli varmt. Dette er ikke farlig og er ikke tegn på en teknisk defekt av ladeapparatet.

En vesentlig kortere driftstid etter opplading er et tegn på at batteriet er oppbrukt og må skiftes ut.

Følg informasjonene om kassering.

Batteri-avkjøling (Active Air Cooling)

Viftestyringen som er integrert i laderen overvåker temperaturen på batteriet som er satt inn. Hvis batteriets temperatur er over 30 °C, avkjøles batteriet av en ventilator til den optimale ladetemperaturen. Når viften er på, høres en ventilasjonslyd.

Lyser ingen LED etter at du har trykt på tasten, er batteriet defekt og må skiftes ut.

Av sikkerhetsgrunner må ladetilstanden kun sjekkes när hageredskapet står stille.

I løpet av oppladingen begynner de tre grønne LED-ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED-ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED-ene igjen.

Den røde LED-en i indikatoren for temperatuovervåkning signaliserer at batteriet eller hageredskapets elektronikk (ved innsatt batteri) ikke er i det optimale temperaturområdet. I dette tilfellet arbeider hageredskapet ikke eller ikke med full effekt.

Temperaturovervåkning av hageredskapets elektronikk

Den røde LED-en lyser kontinuerlig når du trykker på på/- av-bryteren: Temperaturen til hageredskapets elektronikk er mindre enn 5 °C eller mer enn 75 °C.

Ved en temperatur over 90 °C utkobler hageredskapets elektronikk til det er igjen i det tillatte driftstemperaturområdet.

Klippeytelse (batteriets levetid)

Klippeytelsen (batteriets levetid) er avhengig av gressets egenskaper, f. eks. gressets tetthet, fuktighet, gressets lengde og klippehøyde.

Hyppig inn- og utkopling av hageredskapet i løpet av klippingen reduserer også klippeytelsen (batteriets levetid). Til optimering av klippeytelsen (batteriets levetid) anbefales det å klippe oftere, øke klippehøyden og gå i passende tempo.

Eksempelet nedenfor viser sammenhengen mellom klippehøyde og klippeytelse relatert til tre batterier.

Klippeforhold

Svært tynt, tørt gress

Klippeytelse
Oppladbart batteri med 2,0 Ah	opptil 250 m^2
Oppladbart batteri med 4,0 Ah	opptil 500 m^2
Oppladbart batteri med 6,0 Ah	opptil 750 m^2

For å forlenge driftstiden kan du kjøpe et ekstra batteri hos et autorisert kundeservice for Bosch hageredskaper.

Feilsøking

Symptom Mulig årsak Løsning

Motoren starter ikke Interne kabelforbindelser i hageredskapet er defekt		Ta kontakt med Bosch kundeservice
		Utladet batteri Lad batteriet
		For kaldt/varmt batteri Varm opp/avkjøl batteriet
		For høyt gress Max. tillatt gresshøyde er 30 cm med den største innstillingen av klippehøyden
		Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder
		Skillebryteren er ikke satt riktig/ikke komplett inn Sett den riktig inn
Hageredskapet går rykkvis	Interne kabelforbindelser i hageredskapet er defekt	Ta kontakt med Bosch kundeservice
	Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder
Hageredskap etterlater et uregelmessig klippemønster og/eller motor arbeider tungt	For liten klippehøyde Innstill en høyere klippehøyde
	Kniven er butt	Skift ut kniv (se bilde K)
	Tetting mulig Slå av hageredskap og ta av skillebryter

Symptom Mulig årsak Løsning

		Sjekk hageredskapets underside og gjør den fri om nødvendig (bruk alltid arbeidshansker)
	Kniven er galt montert Monter kniven riktig
Etter innkobling av hageredskapet dreier kniven seg ikke	Knivene blokkeres av gress Slå av hageredskap og ta av strømkretsbryterFjern tettingen (bruk alltid arbeidshansker)
	Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (22 Nm)
Sterke vibrasjoner/ lyder	Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (22 Nm)
	Skadet kniv	Skift ut kniv (se bilde K)

Batteri og ladeapparat

Symptomer Mulig årsak Avhjelp

Rød batteri-ladeindikator blinkerIngen opplading mulig	Batteriet er ikke satt (riktig) inn Sett batteri riktig på ladeapparatet
	Batterikontaktene er tilsmusset Rengjør batterikontaktene; f. eks. ved hyppiginnsetting og fjerning av batteriet, skift eventueltut batteriet
	Batteriet er defekt Skift ut batteriet
Batteri-ladeindikatorerlyser ikke påladeapparatet	Strømstøpselet til ladeapparatet er ikke satt(riktig) inn	Sett strømstøpselet (helt) inn i stikkontakten
	Stikkontakt, strømledning eller ladeapparat erdefekt	Sjekk strømspenningen, la ladeapparateteventuelt kontrolleres av en autorisertkundeservice for Bosch-elektroverktøy

Service og vedlikehold

Stell av batteriet

▶ OBS! Slå av hageredskapet, ta av skillebryteren og fjern batteriet samt gressoppsamleren før du utfører vedlikeholds- og rengjøringsarbeider.
▶ Bruk alltid arbeidshansker när du håndterer eller arbeider i nærheten av de skarpe knivene.

For å sikre en optimal bruk av batteriet, må du ta hensyn til følgende informasjoner og tiltak:

• Beskytt batteriet mot fuktighet og vann.
• Lagre hageredskapet og batteriet kun i temperaturområdet fra -20^ og 50^ . La hageredskapet f. eks. om sommeren ikke ligge i bilen.
• Lagre batteri separat og ikke i hageredskapet.
• Ikke la batteriet stå i hageredskapet ved direkte sol.
• Den optimale temperaturen for oppbevaring av batteriet er 5 °C.
• Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

En vesentlig kortere driftstid etter opplading er et tegn på at batteriet er oppbrukt og må skiftes ut.

Kundeservice og kundeveiledning

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse som utføres av tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Følg også eventuelle ytterligere nasjonale forskrifter.

Deponering

Hageredskaper, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Hagredskaper og batterier må ikke kastes i vanlig søppel!

110|Suomi

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-Ion:

Ta hensyn til informasjonene i avsnittet Transport.

Suomi

Turvallisuusohjeita
