AdvancedRotak 36650 - Fűnyíró BOSCH - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli fűnyíró
Márka	Bosch
Modell	AdvancedRotak 36650
Tápellátás	Lítium-ion akkumulátor 36 V
Vágásszélesség	42 cm
Állítható vágási magasság	25-80 mm (központi állítás)
Gyűjtőkosár térfogata	50 L
Tömeg	17,5 kg
Akkumulátor típusa	Lítium-ion, változó kapacitás (2,0 / 4,0 / 6,0 Ah)
Tájékoztató üzemidő	Akár 250 m² (2,0 Ah akku) / 500 m² (4,0 Ah) / 750 m² (6,0 Ah)
Hangnyomásszint	74 dB(A)
Hangteljesítményszint	86 dB(A)
Rezgés	< 2,5 m/s² (K=1,5 m/s² bizonytalanság)
Kés típusa	Forgó acél kés
Fő funkciók	Nyírás, levélgyűjtés
Biztonság	Megszakító, túlterhelésvédelem, automatikus késleállás
Karbantartás	Puha kefével történő tisztítás, kés rendszeres cseréje
Elérhető pótalkatrészek	Kések, akkumulátorok, töltő
Üzemi hőmérséklet	+5°C - +50°C
Tárolási hőmérséklet	-20°C - +50°C

Gyakran ismételt kérdések - AdvancedRotak 36650 BOSCH

Hogyan kell tölteni az akkumulátort?

Használja a megfelelő töltőt (AL 3620 CV vagy AL 36V-20). Csatlakoztassa a töltőt a hálózati aljzathoz, helyezze be az akkumulátort. A gyorstöltési folyamatot zöld villogás jelzi. Az akkumulátor teljesen feltöltött, ha mindhárom zöld LED folyamatosan világít. A teljes töltés körülbelül 65 percet vesz igénybe 2,0 Ah, 125 percet 4,0 Ah, 185 percet 6,0 Ah esetén.

Milyen vágási magasságot válasszak?

A vágási magasság 25 és 80 mm között állítható be egy központi kar segítségével. Normál gyep esetén állítsa 50-60 mm-re. Nyáron vagy szárazság esetén válasszon magasabb magasságot (70 mm) a fű védelme érdekében. Levelekhez használja a maximális magasságot (80 mm).

Hogyan kell kicserélni a kést?

Kapcsolja le a megszakítót, és vegye ki az akkumulátort. Viseljen kesztyűt. Csavarja ki a központi anyát (22 Nm meghúzási nyomaték). Távolítsa el a kopott kést, és szereljen be egy új eredeti Bosch kést, figyelve a szerelési irányt (a szárnyaknak felfelé kell nézniük). Húzza meg szorosan.

Mit tegyek, ha a fűnyíró nem indul?

Ellenőrizze, hogy az akkumulátor fel van-e töltve és megfelelően be van-e helyezve. Ellenőrizze az akkumulátor hőmérsékletét (töltéshez 0-45 °C). Győződjön meg arról, hogy a megszakító be van kapcsolva. Ha a motor elakadt a fűben, kapcsolja ki és távolítsa el az akadályt. Ha a probléma továbbra is fennáll, forduljon a Bosch vevőszolgálathoz.

Hogyan kell tisztítani a fűnyírót?

Soha ne használjon nagynyomású tisztítót vagy tömlőt. Minden használat után vegye ki az akkumulátort, és puha, száraz kefével tisztítsa meg a házat és a késeket. Az alapos tisztításhoz használjon kefét és nedves ruhát. Rendszeresen tisztítsa meg az akkumulátor szellőzőnyílásait.

Mennyi a fűnyíró üzemideje?

Az üzemidő az akkumulátor kapacitásától függ: akár 250 m² 2,0 Ah akkuval, 500 m² 4,0 Ah-val, és 750 m² 6,0 Ah-val. A nyírási körülmények (sűrű, nedves fű, alacsony vágási magasság) csökkentik az üzemidőt. Javasolt gyakrabban nyírni az időtartam optimalizálása érdekében.

Hogyan kell tárolni a fűnyírót?

Tisztítás után hajtsa össze a kormányt a kompakt tárolás érdekében. Tárolja a fűnyírót és az akkumulátort száraz, fagymentes, közvetlen hőtől védett helyen (-20°C és 50°C közötti hőmérsékleten). Hosszabb tároláshoz vegye ki az akkumulátort a fűnyíróból. Az akkumulátor ideális tárolási hőmérséklete 5°C.

Használhatok más akkumulátort is, mint a Bosch?

Nem, kizárólag ehhez a kerti szerszámhoz való eredeti Bosch akkumulátorokat használjon. Bármely más akkumulátor használata sérülés, tűz vagy meghibásodás kockázatával járhat. A kompatibilis akkumulátorok lítium-ion 36 V típusúak, legalább 2,0 Ah kapacitással.

Hogyan kell beállítani a vágási magasságot?

A beállítás a házon található központi karral történik. Forgassa el a kart a kívánt magasság kiválasztásához (7 pozíció, 25-80 mm). Győződjön meg arról, hogy a fűnyíró ki van kapcsolva és az akkumulátor ki van véve bármilyen művelet előtt.

Mit tegyek, ha a fűnyíró rendellenesen rezeg?

Azonnal állítsa le a fűnyírót, kapcsolja le a megszakítót és vegye ki az akkumulátort. Ellenőrizze, hogy a kés megfelelően van-e felszerelve és a csavarok szorosan meg vannak-e húzva (22 Nm). Ha a kés sérült vagy kiegyensúlyozatlan, cserélje ki. Ha a rezgések továbbra is fennállnak, lépjen kapcsolatba a Bosch vevőszolgálattal.

HASZNÁLATI ÚTMUTATÓ AdvancedRotak 36650 BOSCH

Eredeti használati utasítás

Az akkumulátor fel van töltve

Az akkumulátorok töltése

Az akkumulátor fel van töltve

Az akkumulátor és a töltő

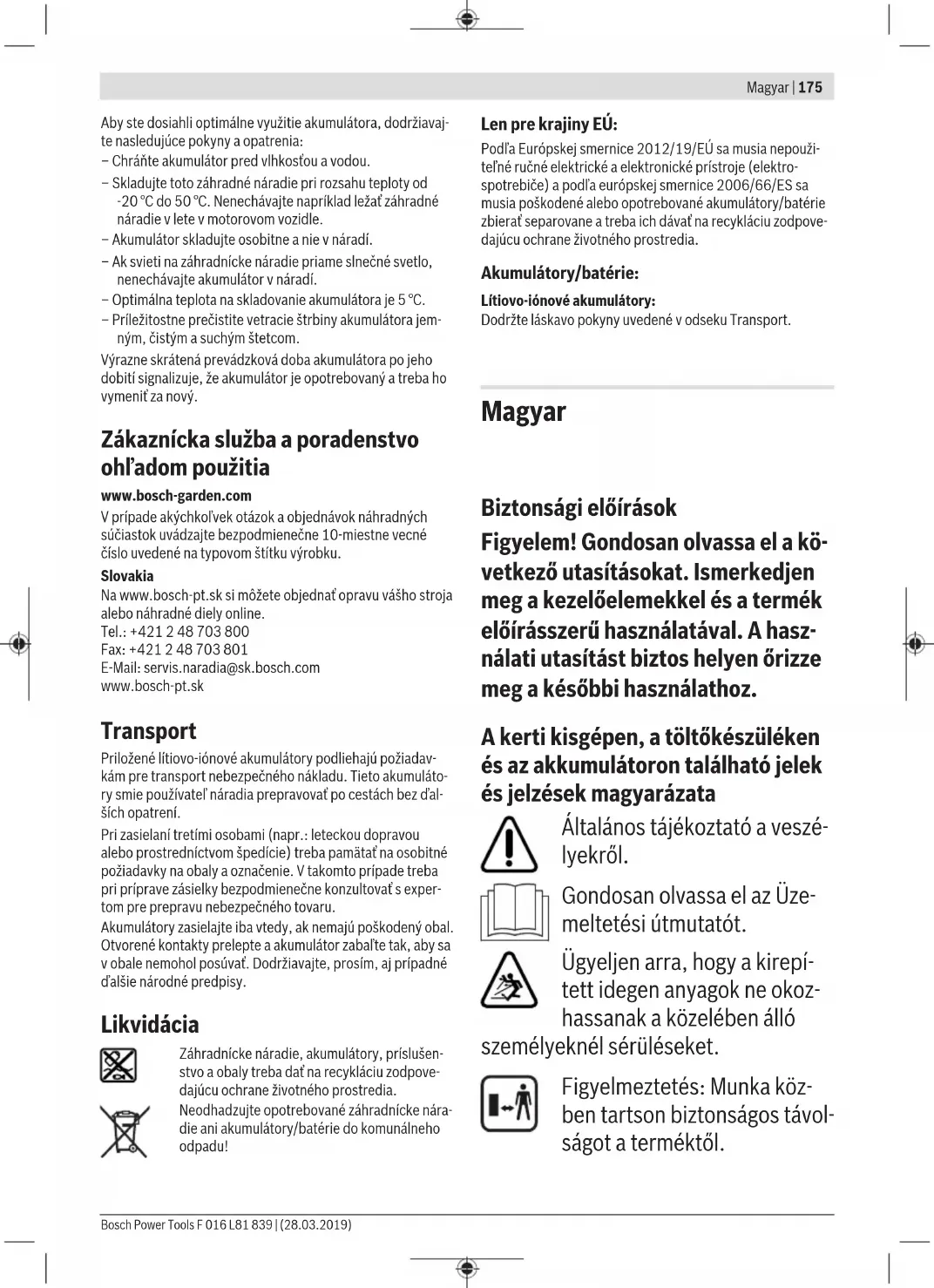

Biztonsági előírások

Figyelem! Gondosan olvassa el a következő utasításokat. Ismerkedjen meg a kezelőelemekkel és a termék előírásszerű használatával. A használati utasítást biztos helyen őrizze meg a későbbi használathoz.

A kerti kisgépen, a töltőkészüléken és az akkumulátoron található jelek és jelzések magyarázata

Általános tájékoztató a veszélyekről.

Gondosan olvassa el az Üzemeltetési útmutatót.

Ügyeljen arra, hogy a kirepített idegen anyagok ne okozhassanak a közelében álló személyeknél sérüléseket.

Ügyeljen arra, hogy a kirepített idegen anyagok ne okozhassanak a közelében álló személyeknél sérüléseket.

Figyelmeztetés: Munka közben tartson biztonságos távolságot a terméktől.

Vigyázat: Ne érintse meg a forgó késeket. A kések élesek. Ügyeljen arra, hogy a berendezés ne vághassa le a kéz- vagy lábujjait.

A kerti kisgépen végzett karbantartási vagy tisztítási munkák megkezdése előtt, valamint ha a kerti kisgépet akár csak rövid időre is felügyelet nélkül hagyja, kapcsolja ki a kerti kisgépet és oldja ki az áramkör megszakítót.

Nem vonatkozik rá.

Várja meg, amíg a kerti kisgép minden része teljesen leállt, mielőtt hozzáérne valamelyik alkatrészhez. A kések a kerti kisgép kikapcsolása után még tovább forognak, és sérüléseket okozhatnak.

Ne használja a terméket esőben, és ne tegye ki az eső hatásának.

Védekezzen az áramütés lehetősége ellen.

Nem vonatkozik rá.

A töltőkészüléket csak száraz helyiségekben szabad használni.

A töltőkészülék egy biztonsági transzformátorral van felszerelve.

A kerti kisgép tisztításához ne használjon nagynyomású tisztítót vagy kerti locsolótömlőt.

Kezelés

▶ Sohase engedje meg gyerekeknek, vagy az ezen előírásokat nem ismerő személyeknek, hogy a terméket használják. Az Ön országában érvényes előírások lehet, hogy korlátozzák a kezelő korát. Ha a terméket nem használja, azt gyermekek számára nem elérhető helyen tárolja. ▶ Sohase engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasításokat nem jól ismerő személyek ezt a kerti kisgépet használják. ▶ A gyerekeket felügyelni kell, hogy garantálni lehessen, hogy a termékkel ne játsszanak. ▶ Sohase használja a kerti kisgépet, ha személyek, mindenek előtt gyerekek vagy háziállatok, tartózkodnak a közvetlen közelében. ▶ A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel. ▶ Ne használjon nyitott gumicipőt vagy szandált, amikor a terméket használja. Viseljen mindig stabil lábbelit és hosszú nadrágot. Gondosan vizsgálja meg a megmunkálni kívánt területet, és távolítsa el a

köveket, botokat, drótokat, csontokat és egyéb idegen tárgyakat.

A használat előtt mindig ellenőrizze, nincsenek-e elkopva vagy megrongálódva a kés, a kés csavarjai és a vágó egység. Az elhasználódott vagy megrongálódott késeket és késcsavarokat mindig teljes készletként cserélje ki, hogy elkerülje a kiegyensúlyozatlanságot.

Csak nappali fénynél vagy jó mesterséges megvilágítás mellett nyírjon füvet.

▶ Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a fűnyírógéppel.

▶ A kerti kisgépet nedves fűben lehetőség szerint ne használja.

▶ Mindig nyugodtan menjen, sohase fusson gyorsan.

▶ A kerti kisgépet sohase üzemeltesse meghibásodott védőberendezésekkel, vagy fedéllel, illetve biztonsági berendezések, mint például ütközésvédő és/vagy fűgyűjtő kosár nélkül.

▶ Azt javasoljuk, hogy a saját érdekében viseljen fülvédőt.

▶ Ne használja a terméket, ha fáradt, beteg, vagy alkohol, kábítószerek vagy orvosságok hatása alatt áll.

▶ A lejtőkön végzett munka veszélyes lehet:

Különösen meredek lejtőkön ne nyírjon füvet.

Ferde felületeken, vagy nedves fűben mindig ügyeljen arra, hogy csak

biztonságos, szilárd helyekre lépjen. Ferde felületeken mindig keresztben haladva, sohase fel- vagy lefelé haladva nyírjon füvet.

A lejtőkön irányváltoztatás esetén különösen óvatosan kell eljárni.

▶ Hátrafelé menés vagy a kerti kisgép húzása esetén igen óvatosan kell eljárni.

▶ A kerti kisgépet a fűnyírás közben mindig előrefelé tolja és sohase a teste felé húzza.

A késeknek nyugalmi helyzetben kell lenniük, ha a kerti kisgépet a szállításhoz meg kell billenteni, ha a kerti kisgéppel fümentes területen halad keresztül, valamint amikor a kerti kisgépet a nyírásra kerülő területhez illetve attól elszállítja.

▶ A kerti kisgépet az elindításkor vagy a motor elindításakor ne billentse meg.

- Az Üzemeltetési útmutatónak megfelelően kapcsolja be a kerti kisgépet, és ügyeljen arra, hogy a lábai elég messze legyenek a forgó alkatrészektől.

▶ A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá.

▶ Tartson megfelelő távolságot a kivető zóna felé, ha a kerti kisgéppel dolgozik.

▶ Sohase emelje fel és sohase vigye a kerti kisgépet működő motor mellett.

• Ügyeljen arra, hogy a kerti kisgép tárolásakor az mind a 4 kerekével a talajon álljon. ▶ A kerti kisgépet csak a tartófogantyúnál fogva emelje fel. A tartófogantyút óvatosan kezelje. ▶ A terméken nem szabad változtatásokat végrehajtani. A nem megengedett változtatások befolyásolhatják a terméke biztonságát és megnövekedett zajokhoz és rezgésekhez vezethetnek.

Lombgyűjtés

A lombgyűjtő kés úgy van kialakítva, hogy fel tudja venni a gyepről az őszi leveleket. A funkció optimális végrehajtásához tartsa be a következőket:

– Csak a maximális vágási magasságnál gyűjtsön lombot. – Csak a gyepjéről gyűjtsön lombot. - Minden lombgyűjtés előtt vizsgálja meg a munkavégzési területet, és tartsa távol attól az embereket, háziállatokat, üvegtárgyakat és autókat.

Oldja ki az áramkör megszakítót

• Minden olyan esetben, ha őrizet nélkül hagyja a kerti kisgépet. – A beékelődések elhárítása előtt. – Mielőtt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne. – Egy idegen testtel való ütközés után. Azonnal ellenőrizze a kerti kisgép esetleges megrongálódásait

és szükség esetén cserélje ki a kést.

– Ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).

Karbantartás

▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Gondoskodjon arról, hogy minden anya, csap és csavar szorosan meg legyen húzva, hogy biztonságosan lehessen a termékkel dolgozni. ▶ Rendszeresen ellenőrizze a fügyűjtő zsák elhasználódását és kopását. Vizsgálja felül a terméket és a biztonság érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket. Kizárólag a kerti kisgéphez előirányzott vágókéseket használjon. Gondoskodjon arról, hogy a cserealkatrészeként csak Bosch gyártmányú alkatrészeket használjanak. ▶ A tárolás előtt gondoskodjon arról, hogy a termék tiszta legyen és mentes legyen a maradékoktól. Ha szükséges, egy puha, száraz kefével tisztítsa meg.

Biztonsági előírások és tájékoztatók az akkumulátor optimális kezeléséhez

Győződjön meg róla, hogy a kerti kisgép ki van kapcsolva és az áramkör megszakító ki van oldva, mielőtt beszerelné az akkumulátort. Ha egy bekapcsolt kerti kisgépbe szerel be egy akkumulátort, ez balesetekhez vezethet.

A kerti kisgépben csak az ahhoz előirányzott Bosch akkumulátorokat használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. ▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.

Óvja meg az akkumulátort a magas hőmérsékletektől (például a tartós napsugárzás hatásától is), a tűztől, a víztől és a nedvességtől. Robbanásveszély áll fenn.

Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Szellőztesse ki az érintett területet, és ha panaszai vannak, keressen fel egy orvost. A gőz a légutakat ingerelheti. Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől. Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet. ▶ Sohase zárja rövidre az akkumulátor pólusait. Robbanásveszély. - Óvja meg az akkumulátort a nedvességtől és a víztől. A kerti kisgépet és az akkumulátort csak a -20 °C és 50 °C közötti hőmérséklet tartományban tárolja. Ezért például nyáron ne hagyja az autóban az akkumulátort. Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha, tiszta és száraz ecsettel.

Biztonsági előírások a töltőkészülékek számára

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást.

Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást.

▶ Sohase engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasításokat nem jól ismerő személyek ezt a töltőkészüléket használják. Az Ön országában érvényes előírások lehet, hogy korlátozzák a kezelő korát.

▶ Soha ne engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasítá-

sokat nem jól ismerő személyek ezt a töltőkészüléket használják. Az Ön országában érvényes előírások lehet, hogy korlátozzák a kezelő korát.

▶ Ne hagyja felügyelet nélkül a gyermekeket. Ez biztosítja, hogy a gyerekek ne játsszanak a töltőkészülékkel. Csak legalább 2,0 Ah (legalább 10 akkucella) kapacitású, Bosch gyártmányú Li-Ion-akkumulátorokat töltsön. Az akku feszültségének meg kell egyeznie a töltőkészülék akkutöltő-feszültségével. Ne töltsön fel nem újratölthető akkumulátorokat. Ellenkező esetben tűz- és robbanásveszély áll fenn.

Tartsa távol a töltőkészüléket az esőtől és a nedvesség hatásaitól. Ha víz hatol be a töltőkészülékbe, ez megnöveli az áramütés veszélyét.

▶ Tartsa tisztán a töltőkészüléket. A szennyeződés áramütés veszélyét okozza. ▶ Minden használat előtt ellenőrizze a töltőkészüléket, a kábelt és a csatlakozó dugót. Ne használja a töltőkészüléket, ha az már megrongálódott. Ne nyissa ki a töltőkészüléket, és azt csak megfelelő minősítésű szakmai személyzettel és csak eredeti pótalkatrészek alkalmazásával javíttassa. Egy megrongálódott töltőkészülék, kábel és csatlakozó dugó megnöveli az áramütés veszélyét. Ne üzemeltesse a konstans feszültség szabályozót gyúlékony alapra (pl. papír, textíliák stb.) helyezve, illetve gyúlékony környezetben. A töltőkészüléknek a töltés során fellépő felmelegedése tűzhöz vezethet. ▶ Ne takarja le a töltőkészülék szellőzőnyílását. A töltőkészülék ellenkező esetben túlmelegedhet, és ekkor nem működik megfelelően. Az elektromos biztonság megnöveléséhez ajánlatos egy legfeljebb 30 mA kioldási áramú hibaáram-védőkapcsolót alkalmazni. A hibaáram-védőkapcsolót minden használat előtt ellenőrizni kell.

Jelképes ábrák

Az ezt követő jelmagyarázat a Használati útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a termék jobb és biztonságosabb használatában.

180 | Magyar

Jel Magyarázat
	Mozgásirány
[X350]	A reakció iránya
	Viseljen védőkesztyűt
Dorás	Tömeg
[1647]	Bekapcsolás
[1747]	Kikapcsolás

Jel Magyarázat
[ZAYO]	Megendedett tevékenység
	Tilos tevékenység
CLICK	Hallható zaj
	Tartozékok/pótalkatrészek

Rendeltetésszerű használat

A kerti kisgép magánterületeken végzett fűnyírásra szolgál. A kerti kisgép sövényvágásra, egyengetésre, aprításra stb. nem használható.

A kerti kisgép talajmagasságban végzett fűnyírásra szolgál.

Műszaki adatok

Fünyirógép AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Rendelési szám 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Névleges feszültség V 36 36 36 36
A késház szélessége cm 42 42 42 46
Vágási magasság mm 25 - 80 25 - 80 25 - 80
Térfogat, fügyűjtőzsák	1 50 50 50 50
Súly a 01:2014 EP-TA-eljárás szerint	kg 17,5 16,5 17,5 17,5
Gyári szám (Serial Number)				lásd a kerti kisgépen elhelyezett típustáblát
megengedett környezeti hömérséklet
- a töltés során °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- az üzemelés során °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- a tárolás során	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akkumulátor		Li-ion	Li-ion	Li-ion	Li-ion
Névleges feszültség V 36 36 36 36
Rendelési szám/kapacitás
- 2 607 336 913/1 607 A35 02V	Ah	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	-	4,0	4,0
- 1 607 A35 058	Ah	-	-	-	-
Akkucellák száma
- 2 607 336 913/1 607 A35 02V		- 10	-	-
- 2 607 336 915/2 607 337 047		20	- 20 20
- 1 607 A35 058		-	-	-	-

Ebben a kezelési útmutatóban minden megadott érték a tengerszint feletti 2000 m magasságig került mérésre.

Magyar | 181

Fünyirógép Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Rendelési szám 3 600 HB9	700 3 600 HB9	700 3 600 HB9	600 3 600 HB9	700
Névleges feszültség V 36 36 36 36
A késház szélessége cm 46	46 42 46
Vágási magasság mm 25 – 80	25 – 80	25 – 80	25 – 80
Fügyűjtő zsák I	50	50	50
Súly a 01:2014 EPTA-eljárás szerint	kg	17,5	17,5	17,5
Gyári szám (Serial Number)				lásd a kerti kisgépen elhelyezett típustáblát
megengedett környezeti hőmérséklet
– a töltés során °C	0 ... +45	0 ... +45	0 ... +45
– az üzemelés során °C	+5 ... +50	+5 ... +50	+5 ... +50
– a tárolás során	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akkumulátor		Li-ion	Li-ion	Li-ion	Li-ion
Névleges feszültség V 36 36 36 36
Rendelési szám/kapacitás
– 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
– 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
– 1 607 A35 058	Ah	6,0	6,0	-	-
Akkucellák száma
– 2 607 336 913/1 607 A35 02V		-	-	-	-
– 2 607 336 915/2 607 337 047		-	-	20 20
– 1 607 A35 058		20 20	-	-

Ebben a kezelési útmutatóban minden megadott érték a tengerszint feletti 2000 m magasságig került mérésre.

Töltökészülék		AL 3620 CV AL 36V-20
Rendelési szám	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Töltőáram	A	2,0	2,0
Töltési idő (kimerült akkumulátor esetén)
- 2,0 Ah akkumulátor esetén	perc	65	65
- 4,0 Ah akkumulátor esetén	perc	125	125
- 6,0 Ah akkumulátor esetén	perc	185	185
Súly a 01:2014 EPTA-eljárás szerint	kg	0,55	0,55
Érintésvédelmi osztály		☐/II	☐/II

182 | Magyar

Zaj és vibráció értékek

Advanced Rotak	36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 .... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700

A zajkibocsátási értékek a EN 60335-2-77 előírásainak megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

- Hangnyomás-szint	dB(A)	74 74 74 74 74 74 74 74
- Hangteljesít-mény-szint	dB(A)	86 86 86 86 86 86 86 86
- Bizonytalanság K	dB	= 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0

Az ah rezgési összértékek (a három irány vektorösszege) és a K szórás az EN 60335-2-77 szabvány szerint kerültek meghatározásra.

Felszerelés és üzemeltetés

A tevékenység célja Ábra Oldal
A szállítmány tartalma A)	A 345
A kengyeles fogantyú felhajtása	B 346
A munkavégzési magasság beállítása
A fügyűjtő kosár behelyezése/levétele	C 347
A vágási magasság beállítása	D 348
Az akkumulátor beszerelése	E 348
Üzemeltetés- Tegye be az áramkör megszakítót- Kapcsolja be- Nyírja le a füvet- Kapcsolja ki- Távolítsa el az áramkör megszakítót	F 349
Az akkumulátor kivétele	G 350
Munkavégzési útmutató "Fűnyírás"	H 350
Fügyűjtő kosár szintjelző üres/megtelt	I 351
Kengyeles fogantyú összehajtása	J 352
A kések karbantartása / késcsere	K 353
Tartozék kiválasztása	L 353

A) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.

Üzembe helyezés

Az Ön biztonságáért

Figyelem! Kapcsolja ki a kerti kisgépet, oldja ki az áramkör megszakítót és távolítsa el az akkumulátort, mielőtt karbantartási vagy tisztítási munkákat végezne. Ugyanez érvényes azokra az esetekre is, amikor a kapcsoló kábel megrongálódott, belevágtak, vagy beakadt valamibe. ▶ A kerti kisgép kikapcsolása után a kések még néhány másodpercig tovább forognak. ▶ Vigyázat: Ne érintse meg a forgó vágókést.

Az akkumulátor felszerelése

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a töltőkészülék típustábláján található adatokkal. A 230 V-os töltőkészülékeket 220 V hálózati feszültségről is szabad üzemeltetni.

Az akkumulátor egy hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít.

Tájékoztató: Az akkumulátor részben feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.

A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)“ védi a túl erős kisülés ellen. Ha az akkumulátor kime-

rült, a berendezést egy védőkapcsoló kikapcsolja: A kerti kisgép ekkor nem működik tovább.

A berendezés automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Vegye figyelembe az akkumulátornak a hulladékba való eltávolítással kapcsolatos előírásait.

Az akkumulátor behelyezése/kivétele

Tájékoztató: Ha a berendezéshez nem megfelelő akkumulátorok kerülnek alkalmazásra, ez hibás működéshez vagy a berendezés megrongálódásához vezethet.

Tegye be a feltöltött akkumulátort. Gondoskodjon arról, hogy az akkumulátor teljesen beilleszkedjen a helyére.

Az akkumulátornak a berendezésből való kivételéhez nyomja meg az akkumulátor reteszelés feloldó gombot és húzza ki az akkumulátort.

A töltési folyamat

A töltési folyamat azonnal megkezdődik, mihelyt bedugja a töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba, majd behelyezi az akkumulátort a töltőkészülékbe.

Az intelligens töltési eljárás alkalmazásának eredményeképpen a készülék automatikusan felismeri az akkumulátor töltési szintjét és az akkumulátor hőmérsékletétől és feszültségétől függően az optimális töltőárammal tölti az akkumulátort. Ez az eljárás kíméli az akkumulátort, és az akkumulátor a töltőkészülékben való tárolás esetén mindig teljesen feltöltött állapotban marad.

A töltőkészüléken (AL 3620 CV/AL 3640 CV/AL 36V-20) elhelyezett kijelző elemek magyarázata

Gyorstöltési eljárás

A gyorstöltési eljárást a zöld akkumulátor töltéskijelző villogása jelzi.

Kijelzőelem az akkumulátoron: A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik.

Tájékoztató: A gyorstöltési eljárásra csak akkor van lehetőség, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon belül van, lásd a "Műszaki adatok" fejezetet.

Akkumulátor feltöltve

Ha a zöld akkumulátor töltéskijelző folyamatosan világít, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve.

Ezen felül felhangzik egy kb. 2 másodperces hangjelzés, amely az akkumulátor teljes feltöltését akusztikus jellel jelzi.

Az akkumulátort ekkor azonnal ki lehet venni a töltőkosárból és használni lehet.

Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor az akkumulátor töltéskijelző folyamatos fénye azt jelzi, hogy a hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és a töltőkészülék üzemkész.

Az akkumulátor hőmérséklete 0 °C alatt vagy 45 °C felett van.

A piros akkumulátor töltéskijelző tartós fénye azt jelzi, hogy az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon

kívül van, lásd a "Műszaki Adatok" szakaszt. Mihelyt az akkumulátor ismét eléri a megengedett hőmérséklet tartományt, a töltőkészülék automatikusan átkapcsol gyorstöltésre.

Ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklet tartományon kívül van, az akkumulátornak a töltőkészülékbe való behelyezésekor kigyullad az akkumulátoron elhelyezett piros LED.

Az akkumulátor nem töltődik.

Ha a töltési folyamatban valamilyen más zavar áll fenn, ezt a piros LED-kijelző villogása jelzi.

A töltési folyamatot nem lehet elindítani és az

akkumulátort nem lehet feltölteni (lásd a "Hibakeresés" c. szakaszt).

Töltési tájékoztató

Ha a készüléket folyamatosan vagy többször egymás után szünet nélkül használja akkumulátorok feltöltésére, akkor a töltőkészülék felmelegedhet. Ez a jelenség nem veszélyes és nem jelenti azt, hogy a töltőkészülék műszaki szempontból meghibásodott.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Az akkumulátor hűtése (Active Air Cooling)

A töltőkészülékbe beépített ventilátor vezérlés felügyeli a behelyezett akkumulátor hőmérsékletét. Ha az akkumulátor hőmérséklete meghaladja a 30 °C értéket, az akkumulátort egy ventilátor lehűti az optimális töltési hőmérsékletre. A beépített ventilátor légáramlása zajt okoz.

Ha a ventilátor nem forog, az akkumulátor hőmérséklete az optimális töltési hőmérséklet tartományon belül van, vagy a ventilátor elromlott. Ez utóbbi esetben az akkumulátor töltési ideje meghosszabbodik.

Munkavégzési tanácsok

Akkumulátor töltéskijelző

Az akkumulátor egy feltöltési szintjelzővel van felszerelve, amely az akkumulátor töltési szintjét jelzi. A feltöltési szintjelző 3 zöld LED-ből áll.

A feltöltési szintjelző aktiválásához nyomja meg a feltöltési szintjelző gombját. A feltöltési szintjelző kb. 5 másodperc elteltével magától kialszik.

A töltési szintet a berendezésről levett akkumulátornál is ellenőrizni lehet.

LED-kijelző Az akkumulátor kapacitása

Tartós fény 3 zöld LED ≥ 2/3

Tartós fény 2 zöld LED ≥ 1/3

Tartós fény 1 zöld LED ≤ 1/3

Villogó fény 1 zöld LED tartalék

Ha a gomb megnyomása után egyik LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.

A töltési szint lekérdezését biztonsági meggondolásokból csak álló kerti kisgépen lehet végrehajtani.

A töltési folyamat során az akkumulátor három zöld LED-je egymás után rövid időre kigyullad, majd kialszik. Az akkumulátor akkor van teljesen feltöltve, ha a három zöld LED tartósan világítani kezd. Az akkumulátor teljes feltöltésének befejezése után kb. 5 perccel a három zöld LED ismét kialszik.

Az akkumulátor hőmérséklet felügyelő berendezés kijelzője

A hőmérséklet-felügyelő berendezésen kigyulladó piros LED azt jelzi, hogy a kerti kisgép akkumulátora vagy elektronikája (a gépbe behelyezett akkumulátor mellett) nincs az optimális hőmérséklet tartományban. Ebben az esetben a kerti kisgép egyáltalán nem vagy nem a teljes teljesítményével működik.

Az akkumulátor hőmérséklet felügyelő berendezése

A gomb vagy a be-/kikapcsoló megnyomásakor (behelyezett akkumulátor mellett) a piros LED villog: Az akkumulátor hőmérséklete kívül van a megengedett üzemi hőmérséklet tartományon.

Ha a hőmérséklet meghaladja a 70 °C-ot, az akkumulátor kikapcsol, amíg ismét el nem éri a megengedett üzemi hőmérséklet-tartományt.

A kerti kisgép elektronikájának hőmérséklet-felügyelő berendezése

A be-/kikapcsoló megnyomásakor a piros LED folytonosan világít: A kerti kisgép elektronikájának hőmérséklete 5 °C alatt vagy 75 °C felett van.

Ha a hőmérséklet meghaladja a 90 °C értéket, a kerti kisgép elektronikája kikapcsol, amíg vissza nem jut a megengedett üzemi hőmérséklet-tartományba.

Vágási teljesítmény (akkumulátor futási idő)

A vágási teljesítmény (az akkumulátor futási ideje) a gyep tulajdonságaitól, például a fű sűrűségétől, nedvességétől és hosszától, valamint a vágási magasságtól függ.

A kerti kisgépnek a fűnyírás közben történő gyakori ki- és bekapcsolása szintén csökkenti a vágási teljesítményt (az akkumulátor futási idejét).

A vágási teljesítmény (az akkumulátor futási ideje) optimalizálásához célszerű gyakrabban füvet nyírni, magasabb vágási magasságot használni és megfelelő sebességgel haladni.

Az alábbi példán az egyszeri feltöltéshez tartozó vágási magasság és vágási teljesítmény közötti összefüggés látható három akkumulátor esetén.

Vágási feltételek

Nagyon vékony, száraz fű

Vágási teljesítmény

2,0 Ah akkumulátor esetén 250 m²-ig

4,0 Ah akkumulátor esetén 500 m²-ig

6,0 Ah akkumulátor esetén 750 m²-ig

A futási idő meghosszabbítására a Bosch kerti gépek vevőszolgálatánál egy pótakkumulátort is be lehet szerezni.

Hibakeresés

Tünet | Lehetséges ok | Hibaelhárítás

A motor nem indul el A kerti kisgép belső vezetékei meghibásodtak Forduljon egy Bosch vevőszolgálathoz
	Az akkumulátor lemerült Töltse fel az akkumulátort
	Az akkumulátor túl hideg/túl meleg Hagyja felmelegedni/lehülni az akkumulátort
	A fű túl hosszú A legnagyobb megengedett fűmagasság a legna-gyobb vágási magasság beállítással 30 cm
	A motorvédelem kioldott Hagyja lehülni a motort és állítson be egy nagyobb vágási magasságot
	Az áramkör megszakító nincs helyesen/teljesen behelyezve Helyezze be helyesen
A kerti kisgép csak megszakításokkal mű-ködik	A kerti kisgép belső vezetékei meghibásodtak Forduljon egy Bosch vevőszolgálathoz
	A motorvédelem kioldott Hagyja lehülni a motort és állítson be egy nagyobb vágási magasságot

Tünet | Lehetséges ok | Hibaelhárítás

A kerti kisgép egyenet- len vágási eredményt szolgáltat és/vagy a motor nehezen mű- ködik	A vágási magasság túl alacsony Állítsa be nagyobbra a vágási magasságot
	A kés eltompult	A kés kicserélése (lásd a K ábrát)
	Eltömődés lehetséges Kapcsolja ki a kerti kisgépet és oldja ki az áramkör megszakítótEllenőrizze és szükség esetén tegye szabaddá a kerti kisgép alsó részét (viseljen mindig egy kerti védőkesztyűt)
	A kés fordítva van felszerelve Szerelje fel helyes helyzetben a kést
A kerti kisgép bekap- csolása után a vágókés nem forog	A kést a fű leblokkolja Kapcsolja ki a kerti kisgépet és oldja ki az áramkör megszakítótTávolítsa el a dugulást okozó anyagot (ehhez viseljen mindig kerti védőkesztyűt)
	A késrögzítő anya/csavar kilazult Húzza meg szorosra a késrögzítő anyát/csavart (22 Nm)
Erős rezgések/zajok A késrögzítő anya/csavar kilazult Húzza meg szorosra a késrögzítő anyát/csavart (22 Nm)
			A kés megrongálódott	A kés kicserélése (lásd a K ábrát)

Akkumulátor és töltőkészülék

Probléma | Lehetséges ok | Hibaelhárítás

A töltőkészüléken villog a piros akkumulátortültéskijelző lámpaAz akkumulátor nemtöltődik	Az akkumulátor nincs (helyesen) behelyezve Tegye fel az akkumulátort helyesen a töltőkészülékre
	Az akkumulátor érintkezői elszennyeződtek Tisztítsa meg az akkumulátor érintkezőit, ezt többek között az akkumulátor többszöri bedugásával és kihúzásával is el lehet érni, szükség esetén cserélje ki az akkumulátort
	Az akkumulátor hibás Cserélje ki az akkumulátort
Az akkumulátor töltés-kijelzők a töltőkészülé-ken nem világítanak	A töltőkészülék hálózati csatlakozó dugója nincs (helyesen) bedugva a dugaszoló aljzatba	Dugja be (teljesen) a hálózati csatlakozó dugót a dugaszoló aljzatba
	A dugaszoló aljzat, a hálózati csatlakozó kábel vagy a töltőkészülék hibás	Ellenőrizze a hálózati feszültséget és szükség esetén egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatával ellenőriztesse a töltőkészüléket

Karbantartás és szerviz

Az akkumulátor ápolása

▶ Figyelem! Kapcsolja ki a kerti kisgépet, oldja ki az áramkör megszakítót és távolítsa el az akkumulátort és a fűgyűjtő zsákot, mielőtt karbantartási vagy tisztítási munkákat végezne. ▶ Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát.

Az akkumulátor optimális használatának biztosítására tartsa be a következő előírásokat és intézkedéseket:

• Óvja meg az akkumulátort a nedvességtől és a víztől.
• A kerti kisgépet és az akkumulátort csak a -20 °C és 50 °C közötti hőmérséklet-tartományban tárolja. Ezért például nyáron ne hagyja az autóban az akkumulátort. – Az akkumulátort külön, és ne a kerti kisgépben tárolja.
• Közvetlen napsugárzás esetén ne hagyja az akkumulátort a kerti kisgépben.
• Az akkumulátor optimális tárolási hőmérséklete 5 °C. – Időnként tisztítsa meg az akkumulátor szellőzőnyílásait egy puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vevőszolgálat és alkalmazási tanácsadás

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Szállítás

A termékben található lítium-ion akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Kérjük, tartsa be az adott országban érvényes, ezen esetleg túlmenő előírásokat.

Hulladékkezelés

A kerti kisgépeket, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a kerti kisgépeket és az akkumulátorokat/elemeket a háztartási szemétbe!

Ne dobja ki a kerti kisgépeket és az akkumulátorokat/elemeket a háztartási szemétbe!

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Li-ion:

Kérjük, vegye figyelembe a Szállítás fejezetben leírtakat.
