Typ produktu	Bezdrátová sekačka na trávu
Značka	Bosch
Model	AdvancedRotak 36650
Napájení	Lithium-iontová baterie 36 V
Šířka sečení	42 cm
Nastavitelná výška sečení	25 až 80 mm (centrální nastavení)
Objem sběrného koše	50 L
Hmotnost	17,5 kg
Typ baterie	Lithium-iontová, variabilní kapacita (2,0 / 4,0 / 6,0 Ah)
Orientační výdrž	Až 250 m² (baterie 2,0 Ah) / 500 m² (4,0 Ah) / 750 m² (6,0 Ah)
Hladina akustického tlaku	74 dB(A)
Hladina akustického výkonu	86 dB(A)
Vibrace	< 2,5 m/s² (nejistota K=1,5 m/s²)
Typ nože	Ocelový rotační nůž
Hlavní funkce	Sekání, sběr listí
Bezpečnost	Jistič, ochrana proti přetížení, automatické zastavení nože
Údržba	Čištění měkkým kartáčem, pravidelná výměna nožů
Dostupné náhradní díly	Nože, baterie, nabíječka
Provozní teplota	+5°C až +50°C
Skladovací teplota	-20°C až +50°C

Často kladené otázky - AdvancedRotak 36650 BOSCH

Jak nabít baterii?

Používejte vhodnou nabíječku (AL 3620 CV nebo AL 36V-20). Zapojte nabíječku do zásuvky, vložte baterii. Proces rychlého nabíjení indikuje zelené blikání. Baterie je plně nabitá, když všechny tři zelené LED diody trvale svítí. Plné nabití trvá přibližně 65 min pro 2,0 Ah, 125 min pro 4,0 Ah, 185 min pro 6,0 Ah.

Jakou výšku sečení zvolit?

Výška sečení se nastavuje mezi 25 a 80 mm pomocí centrální páčky. Pro běžný trávník nastavte na 50–60 mm. V létě nebo při suchu zvolte vyšší výšku (70 mm) k ochraně trávy. Pro listí použijte maximální výšku (80 mm).

Jak vyměnit nůž?

Odpojte odpojovač a vyjměte baterii. Noste rukavice. Odšroubujte středový šroub (utahovací moment 22 Nm). Vyjměte opotřebovaný nůž a namontujte nový originální nůž Bosch, dodržujte směr montáže (křidélka musí směřovat nahoru). Pevně utáhněte.

Co dělat, když sekačka nechce nastartovat?

Zkontrolujte, zda je baterie nabitá a správně vložená. Zkontrolujte teplotu baterie (0 až 45 °C pro nabíjení). Ujistěte se, že je odpojovač zapnutý. Pokud je motor zablokován trávou, vypněte a odstraňte překážku. Pokud problém přetrvává, kontaktujte servis Bosch.

Jak čistit sekačku?

Nikdy nepoužívejte vysokotlaký čistič ani zahradní hadici. Po každém použití vyjměte baterii a očistěte kryt a nože měkkým suchým kartáčem. Pro hloubkové čištění použijte kartáč a vlhký hadřík. Pravidelně čistěte ventilační otvory baterie.

Jaká je výdrž sekačky?

Výdrž závisí na kapacitě baterie: až 250 m² s baterií 2,0 Ah, 500 m² s 4,0 Ah a 750 m² s 6,0 Ah. Podmínky sečení (hustá, mokrá tráva, nízká výška sečení) výdrž snižují. Doporučuje se sekat častěji pro optimalizaci doby.

Jak uskladnit sekačku?

Po vyčištění složte řídítka pro kompaktní uskladnění. Skladujte sekačku a baterii na suchém místě, chráněném před mrazem a přímým teplem (teplota mezi -20°C a 50°C). Pro dlouhodobé skladování vyjměte baterii ze sekačky. Ideální skladovací teplota pro baterii je 5°C.

Mohu použít jinou baterii než Bosch?

Ne, používejte výhradně originální baterie Bosch určené pro tento zahradní nástroj. Použití jiné baterie může vést k riziku zranění, požáru nebo poruchy. Kompatibilní baterie jsou typu Lithium-iontové 36 V s kapacitou alespoň 2,0 Ah.

Jak nastavit výšku sečení?

Nastavení se provádí centrální páčkou na krytu. Otáčejte páčkou pro výběr požadované výšky (7 poloh od 25 do 80 mm). Před manipulací se ujistěte, že je sekačka vypnutá a baterie vyjmutá.

Co dělat, když sekačka neobvykle vibruje?

Okamžitě zastavte sekačku, odpojte odpojovač a vyjměte baterii. Zkontrolujte, zda je nůž správně namontován a šrouby jsou pevně utaženy (utahovací moment 22 Nm). Pokud je nůž poškozený nebo nevyvážený, vyměňte jej. Pokud vibrace přetrvávají, kontaktujte servis Bosch.

NÁVOD K OBSLUZE AdvancedRotak 36650 BOSCH

cs Původní návod k používání

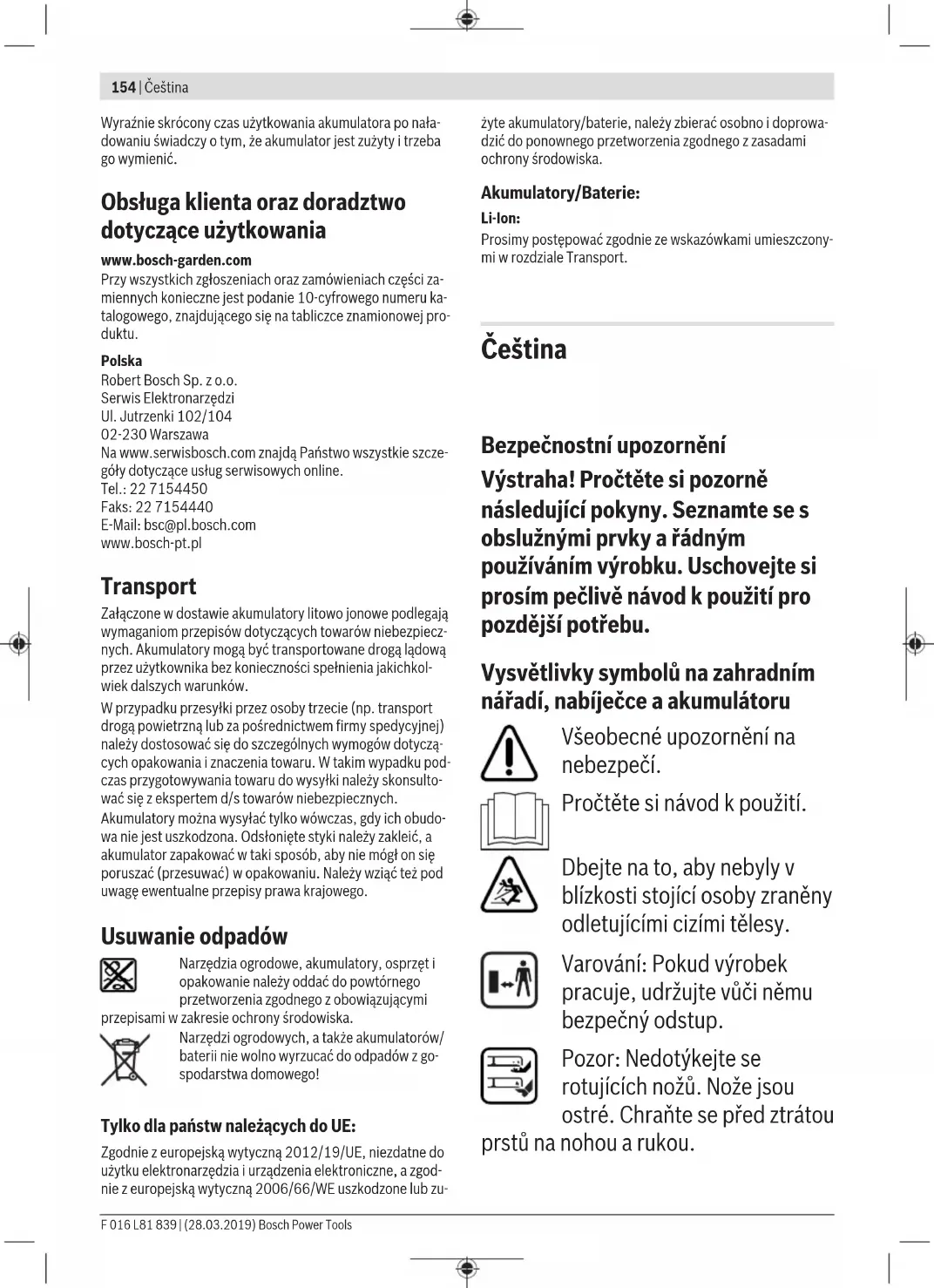

Bezpečnostní upozornění Výstraha! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.

Vysvětlivky symbolů na zahradním nářadí, nabíječce a akumulátoru

Všeobecné upozornění na nebezpečí.

Pročtěte si návod k použití.

Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.

Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.

Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte se před ztrátou nohou a rukou.

Před prováděním prací údržby nebo čištění nebo když necháte zahradní nářadí i jen krátký čas bez dozoru, zahradní nářadí vypněte a rozpojte přerušovač okruhu el. proudu.

Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou do stavu klidu. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění.

Výrobek nepoužívejte v dešti ani jej dešti nevystavujte.

Chraňte se před zásahem elektrickým proudem.

Nabíječku používejte pouze v suchých prostorech.

Nabíječka je vybavena bezpečnostním transformátorem.

K čištění zahradního nářadí nepoužívejte vysokotlaký čistič ani zahradní hadici.

Obsluha

Nikdy nedovolte dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny, výrobek používat. Národní předpisy možná vymezují věk obsluhy. Pokud výrobek

nepoužíváte, uschovávejte jej mimo dosah dětí.

Nikdy nedovolte zahradní nářadí používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznámeným s těmito pokyny. ▶ Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají. Nikdy nepoužívejte zahradní nářadí, pokud se v bezprostřední blízkosti zdržují osoby, zvláště děti nebo domácí zvířata. ▶ Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. ▶ Pokud výrobek používáte, nenoste žádnou otevřenou gumovou obuv nebo sandále. Vždy noste pevnou obuv a dlouhé kalhoty. Obdělávanou plochu si pečlivě prohlédněte a odstraňte kameny, klacky, dráty, kosti a ostatní cizí tělesa. ▶ Před použitím vždy zkontrolujte, zda nejsou nože, šrouby nožů a sečící sestava opotřebované nebo poškozené. Opotřebované nebo poškozené nože a též šrouby nožů vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti. Sečte jen za denního světla nebo dobrého umělého osvětlení.

Při špatných povětrnostních podmínkách, zejména při nastupující bouřce, s travní sekačkou nepracujte. Zahradní nářadí podle možnosti neprovozujte při mokré trávě. ▶ Choďte stále klidným tempem, nikdy rychle neběhejte. Nikdy neprovozujte zahradní nářadí s vadnými ochrannými přípravky, kryty nebo bez bezpečnostních zařízení, jako např. bez ochrany proti odmrštění a / nebo bez sběrného koše na trávu. ▶ Pro Vaši vlastní ochranu doporučujeme nošení ochrany sluchu. Výrobek nepoužívejte, pokud jste unavení či nemocní nebo pod vlivem alkoholu, drog či léků. Práce na svazích může být nebezpečná:

– Nesečte žádné obzvlášť příkré stráně.

– Na skloněných plochách nebo na mokré trávě dbejte neustále na bezpečnou stopu.

– Na skloněných plochách sečte vždy napříč a nikdy směrem nahoru a dolů.

– Při změně směru na svazích si počínejte nanejvýš opatrně.

Při chůzi pozpátku nebo při tažení zahradního nářadí si počínejte nanejvýš opatrně.

Zahradní nářadí posunujte při sečení vždy kupředu a nikdy ho netáhněte k tělu. ▶ Pokud musíte zahradní nářadí kvůli přepravě naklopit, když přejíždíte nezatravněné plochy nebo když přepravujete zahradní nářadí k sečené a od sečené oblasti, pak musí nože stát. Zahradní nářadí při startu nebo rozběhu motoru nenaklánějte. Zahradní nářadí zapněte, jak je popsáno v návodu k obsluze, a dbejte na to, aby byly Vaše nohy vzdáleny dostatečně daleko od rotujících dílů. ▶ Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. Když pracujete se zahradním nářadím, udržujte odstup vůči chrlící zóně. ▶ Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem. Dbejte na to, aby při uskladnění zahradní nářadí stálo všemi 4 koly na zemi. Zahradní nářadí zdvihejte pouze za nosnou rukojeť. Nosnou rukojetí manipulujte opatrně. ▶ Neprovádějte na výrobku žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho výrobku a vést ke zvýšenému hluku a vibracím.

Sbírání listí

Nůž pro sbírání listí je tvarovaný tak, aby mohl z Vašeho trávníku nabírat

podzimní listí. Aby tato funkce dosáhla optimálního výsledku, je třeba dodržet následující:

– Sbírejte listí pouze při maximální výšce sečení. – Sbírejte listí pouze na Vašem trávníku. – Před sbíráním listí proveďte kontrolu pracovní plochy a udržujte odstup od ostatních lidí, domácích zvířat, skleněných předmětů a aut.

Přerušovač okruhu el. proudu rozpojte

– Vždy, když se od zahradního nářadí vzdálíte. – Před odstraněním zablokování. – Když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete. – Po kolizi s cizím tělesem; ihned zkontrolujte poškození zahradního nářadí a, pokud je to nutné, vyměňte nůž. – Když zahradní nářadí začne nezvykle vibrovat (okamžitě zkontrolujte).

Údržba

Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Zajistěte pevné usazení všech matic, čepů a šroubů, tím je umožněna bezpečná práce s výrobkem. Pravidelně kontrolujte stav a opotřebení sběrného vaku na trávu.

Výrobek kontrolujte a opotřebované nebo poškozené díly pro jistotu nahraďte. ▶ Používejte výhradně pro toto zahradní nářadí určené sečící nože. Zajistěte, aby vyměněné díly pocházely od firmy Bosch. ▶ Před uskladněním zajistěte, aby byl výrobek čistý a bez usazenin. Je-li třeba, vyčistěte jej pomocí měkkého suchého kartáče.

Bezpečnostní upozornění a pokyny pro optimální zacházení s akumulátorem

Dříve než vložíte akumulátor, zajistěte, aby bylo zahradní nářadí vypnuté a byl rozpojený přerušovač okruhu el. proudu. Vložení akumulátoru do zahradního nářadí, jež je zapnuté, může vést k úrazům. Používejte pouze pro toto zahradní nářadí určené akumulátory Bosch. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru. ▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, před ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.

Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor větrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením. Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát. Akumulátor nezkratujte. Existuje nebezpečí výbuchu. Chraňte akumulátor před vlhkostí a vodou. Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od –20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Bezpečnostní upozornění pro nabíječky

Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.

Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.

Nikdy nedovolte nabíječku používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy.

Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát.

Nabíjejte pouze lithium-iontové akumulátory Bosch s kapacitou od 2,0 Ah (od 10 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.

Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.

Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem.

Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku

nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů.

Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.

Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí. Protože se nabíječka při provozu zahřívá, hrozí nebezpečí požáru. ▶ Nezakrývejte větrací otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat. Pro zvýšenou elektrickou bezpečnost se doporučuje použití proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič FI.

Symboly

Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.

Symbol Význam

[40CK]	Směr pohybu
[WXHV]	Směr reakce
	Noste ochranné rukavice
	Hmotnost
	Zapnutí
[CACS]	Vypnutí
[KSHD]	Dovolené počínání
[CK3C]	Zakázané počínání
CLICK	Slyšitelný zvuk
	Příslušenství/náhradní díly

Určené použití

Zahradní nářadí je určeno k sečení trávy v soukromém sektoru.

Zahradní nářadí není určeno ke střihání živého plotu, zastřihávání, drcení atd.

Zahradní nářadí je určeno k sečení trávy na zemi.

Technická data

Travní sekačka AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Objednací číslo 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Jmenovité napětí V 36 36 36 36
Šířka nožové skříně cm 42 42 42 46
Výška sečení mm 25 - 80 25 - 80 25 - 80 25 - 80
Objem sběrného vaku na trávu	1 50 50 50 50
Hmotnost podle EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Sériové číslo viz typový štítek na zahradním nářadí
Povolená teplota prostředí
-při nabíjení °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-při provozu °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-při skladování	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulátor	Li-ion		Li-ion	Li-ion	Li-ion
Jmenovité napětí V 36 36 36 36
Objednací číslo/kapacita
-2 607 336 913/1 607 A35 02V	Ah	-	2 x 2,0	-	-
-2 607 336 915/2 607 337 047	Ah	4,0	-	4,0	4,0
-1 607 A35 058	Ah	-	-	-	-
Počet článků akumulátoru
-2 607 336 913/1 607 A35 02V		-10	-	-
-2 607 336 915/2 607 337 047		20	-20 20
-1 607 A35 058		-	-	-	-

Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.

Travní sekačka		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Objednací číslo		3 600 HB9 700	3 600 HB9 700	3 600 HB9 600	3 600 HB9 700
Jmenovité napětí	V	36	36	36	36
Šířka nožové skříně	cm	46	46	42	46
Výška sečení	mm	25 – 80	25 – 80	25 – 80	25 – 80
Objem sběrného vaku na trávu	I	50	50	50	50
Hmotnost podle EPTA-Procedure 01:2014	kg 17,5 17,5		17,5 17,5
Sériové číslo viz typový štítek na zahradním nářadí
Povolená teplota prostředí
– při nabíjení °C	0 ... +45	0 ... +45 0 ...	+45 0 ... +45
– při provozu	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
– při skladování	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50

Travní sekačka Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Akumulátor Li-ion Li-ion Li-ion
Jmenovité napětí V 36 36 36 36
Objednací číslo/kapacita
-2 607 336 913/1 607 A35 02V	Ah - - - -
-2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
-1 607 A35 058 Ah 6,0 6,0 - -
Počet článků akumulátoru
-2 607 336 913/1 607 A35 02V		- - - -
-2 607 336 915/2 607 337 047		- - 20 20
-1 607 A35 058 20 20 - -

Všechny hodnoty v tomto návodu byly naměřeny pro použití do méně nebo rovno 2000 metrů nad hladinou moře.

Nabiječka AL 3620 CV AL 36V-20
Objednací číslo EU 2 607 225 657 2 607 226 273
	UK 2 607 225 659 2 607 226 275
	AU 2 607 225 661 2 607 226 277
	KO 2 607 225 667 2 607 226 279
Nabijecí proud A 2,0 2,0
Doba nabíjení (vybitý akumulátor)
- Akumulátor s 2,0 Ah	min	65	65
- Akumulátor s 4,0 Ah	min	125	125
- Akumulátor s 6,0 Ah	min	185	185
Hmotnost podle EPTA-Procedure 01:2014	kg	0,55	0,55
Třída ochrany		☐/II	☐/II

Informace o hluku a vibracích

Advanced Rotak		36-650	36-660	36-690	36-750	36-850	36-890	36-905	36-950
3 600 HB9 ...		... 600	... 600	... 600	... 700	... 700	... 700	... 600	... 700
Hodnoty emise hluku zjištěny podle EN 60335-2-77
Hodnocená hladina hluku A stroje činí typicky:
– Hladina akustického tlaku	dB(A)	74	74	74	74	74	74	74	74
– Hladina akustického výkonu	dB(A)	86	86	86	86	86	86	86	86
– Nepřesnost K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0
Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 60335-2-77
– Hodnota emise vibrací an	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5

Advanced Rotak	36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 ... ... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700
– Nepřesnost K m/s2	=1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5

Montáž a provoz

Cíl počínání Obráze	Strana
	k
Obsah dodávky A)	A 345
Odklopení rukojeti	B 346
Nastavení pracovní výšky
Nasazení/odejmutí sběrného koše na trávu	C 347
Nastavení výšky sečení	D 348
Nasazení akumulátoru	E 348
Provoz- Vložení přerušovače okruhu el. proudu- Zapnutí- Sečení- Vypnutí- Odstranění přerušovače okruhu el. proudu	F 349
Odejmutí akumulátoru	G 350
Pracovní pokyn „sečení“	H 350
Ukazatel stavu naplnění - sběrný koš prázdný/plný	I 351
Sklopení rukojeti	J 352
Údržba nože/výměna nože	K 353
Volba příslušenství	L 353

A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Uvedení do provozu

Pro Vaši bezpečnost

Výstraha! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor. Totéž platí, když je poškozený, naříznutý nebo zamotaný kabel spínače. ▶ Nože se po vypnutí zahradního nářadí ještě několik sekund dále točí. ▶ Pozor: Nedotýkejte se rotujícího sečícího nože.

Nabíjení akumulátoru

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky. Nabíječky označené 230 V mohou být provozovány i při 220 V.

Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru.

Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí.

Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se stroj pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.

Po automatickém vypnutí stroje už dále netlačte na spínač. Akumulátor se může poškodit.

Řiďte se pokyny pro likvidaci akumulátoru.

Vložení/odejmutí akumulátoru

Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.

Vložte nabitý akumulátor. Zajistěte, aby byl akumulátor zcela vložený.

Pro odejmutí akumulátoru ze stroje stiskněte odjišťovací tlačítko akumulátoru a akumulátor vytáhněte ven.

Proces nabíjení

Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor vloží do nabíječky. Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud. Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.

Význam indikačních prvků na nabíječce (AL 3620 CV/AL 3640 CV/AL 36V-20)

Proces rychlonabíjení

Proces rychlonabíjení je signalizován blikáním zeleného ukazatele nabíjení akumulátoru.

Indikační prvek na akumulátoru: Během

procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené LED kontrolky svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.

Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data“.

Trvalé světlo zeleného LED ukazatele signalizuje, že akumulátor je zcela nabitý. Navíc se ozve na dobu ca. 2 sekund signální

tón, který akusticky signalizuje plné nabití akumulátoru. Akumulátor lze následně odejmout k okamžitému použití.

Bez nastrčeného akumulátoru signalizuje trvalé světlo LED ukazatele, že síťová zástrčka je zasunuta do zásuvky a nabíječka je připravena k provozu.

Teplota akumulátoru pod 0°C nebo přes 45°C

Trvalé světlo červeného LED ukazatele signalizuje, že teplota akumulátoru je vně přípustného rozsahu teploty nabíjení, viz

odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení.

Leží-li teplota akumulátoru vně přípustného rozsahu teploty nabíjení, svítí při nasazení do nabíječky červená LED akumulátoru.

Nabíjecí proces není možný

Existuje-li jiné narušení procesu nabíjení, pak je to signalizováno blikáním červeného LED ukazatele.

Proces nabíjení nelze nastartovat a nabíjení akumulátoru není možné (viz „Hledání závad“).

Upozornění k nabíjení

Při nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky.

Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit. Dbejte upozornění k zpracování odpadu.

Chlazení akumulátoru (Active Air Cooling)

Řízení ventilátoru, integrované v nabíječce, sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum. Pokud ventilátor neběží, je teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru.

Pracovní pokyny

Ukazatel stavu nabití akumulátoru

Akumulátor je vybavený ukazatelem stavu nabití, jež indikuje stav nabití akumulátoru. Ukazatel stavu nabití sestává ze 3 zelených LED.

Stiskněte tlačítko pro zobrazení stavu nabití, aby se ukazatel stavu nabití aktivoval. Po ca. 5 sekundách ukazatel stavu nabití automaticky zhasne.

Stav nabití lze zkontrolovat i při odejmutém akumulátoru.

Ukazatel LED Kapacita akumulátoru

Trvalé světlo 3 zelené LED ≥ 2/3

Trvalé světlo 2 zelené LED ≥ 1/3

Trvalé světlo 1 zelená LED ≤ 1/3

Blikající 1 zelená LED rezerva

Nesvítí-li po stisknutí tlačítka žádná LED, je akumulátor vadný a musí se vyměnit.

Z bezpečnostních důvodů lze dotaz na stav nabití uskutečnit pouze u zahradního nářadí stojícího v klidu.

Během procesu nabíjení se tři zelené LED kontrolky po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené LED kontrolky opět zhasnou.

Ukazatel akumulátoru pro kontrolu teploty

Červená LED ukazatele pro kontrolu teploty signalizuje, že akumulátor nebo elektronika zahradního nářadí (při vloženém akumulátoru) nejsou v optimálním rozsahu teploty. V tom případě zahradní nářadí nepracuje nebo nepracuje s plným výkonem.

Červená LED bliká při stisknutí tlačítka nebo spínače (při vloženém akumulátoru): Akumulátor je mimo přípustný rozsah provozní teploty.

Při teplotě přes 70 °C se akumulátor vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.

Kontrola teploty elektroniky zahradního nářadí

Červená LED svítí při stisknutí spínače trvale: Teplota elektroniky zahradního nářadí činí méně než 5 °C nebo více než 75 °C.

Při teplotě přes 90 °C se elektronika zahradního nářadí vypne na dobu, než se opět dostane do přípustného rozsahu provozní teploty.

Výkon sečení (doba chodu akumulátoru)

Výkon sečení (doba chodu akumulátoru) je závislý na vlastnostech trávníku např. na hustotě trávy, vlhkosti, délce trávy a též výšce sečení.

Časté zapínání a vypínání zahradního nářadí během procesu sečení rovněž snižuje výkon sečení (dobu chodu na akumulátor).

Pro optimalizaci výkonu sečení (doby chodu akumulátoru) se doporučuje sekat častěji, zvětšit výšku sečení a chodit přiměřeným tempem.

Níže uvedený příklad ukazuje souvislost mezi výškou sečení a výkonem sečení ve vztahu k jednomu nabití akumulátoru.

Podmínky sečení

Velmi řídká, suchá tráva

Podmínky sečení

Výkon sečení
Akumulátor s 2,0 Ah až 250 m	2
Akumulátor s 4,0 Ah až 500 m	2

Podmínky sečení

Akumulátor s 6,0 Ah až 750 m	2
Pro prodloužení doby chodu lze zakoupit v autorizovaném servisním středisku pro zahradní nářadí Bosch dodatečný akumulátor.

Hledání závad

Příznak Možná příčina Odstranění

Motor se nerozeběhne Vadná vnitřní kabeláž zahradního nářadí Obraťte se na zákaznický servis Bosch
	Vybitý akumulátor Nabijte akumulátor
	Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit
	Příliš dlouhá tráva Max. přípustná výška trávy je 30 cm s největším nastavením výšky sečení
	Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení
	Přerušovač okruhu el. proudu není správně / není zcela vložený	Vložte správně
Zahradní nářadí běží přerušovaně	Vadná vnitřní kabeláž zahradního nářadí Obraťte se na zákaznický servis Bosch
	Projevila se motorová ochrana Motor nechte vychladnout a nastavte větší výšku sečení
Zahradní nářadí zanechává nepravidelný obraz sečení a / nebo motor pracuje těžce	Příliš nízká výška sečení Nastavte větší výšku sečení
	Tupý nůž	Nůž vyměňte (viz obrázek K)
	Možné ucpání Zahradní nářadí vypněte a rozpojte přerušovač okruhu el. proudu Zkontrolujte a popř. uvolněte spodní stranu zahradního nářadí (nosté vždy zahradní rukavice)
	Nesprávně dokola namontovaný nůž Nůž namontujte dokola správně
Po zapnutí zahradního nářadí se nůž netočí	Noži překáží tráva Zahradní nářadí vypněte a rozpojte přerušovač okruhu el. proudu Odstraňte ucpání (nosté vždy zahradní rukavice)
	Uvolněná matice/šroub nože Matici/šroub nože utáhněte (22 Nm)
Silné vibrace/hluk Uvolněná matice/šroub nože Matici/šroub nože utáhněte (22 Nm)
			Poškozený nůž	Nůž vyměňte (viz obrázek K)

Akumulátor a nabíječka

Příznaky Možná příčina Odstranění

Bliká červený ukazatel nabíjení akumulátoru na nabíječceNabíjecí proces není možný	Akumulátor není (správně) nasazený	Nasad'te akumulátor správně do nabíječky
	Znečištěné kontakty akumulátoru	Kontakty akumulátoru očistěte; např.několikerým zasunutím a vytažením akumulátoru,popř. akumulátor nahrad'te
	Vadný akumulátor Akumulátor nahrad'te
Ukazatelé nabíjení akumulátoru na nabíječce nesvítí	Sítová zástrčka nabíječky není (správně) zastrčena	Sítovou zástrčku (zcela) zastrčte do zásuvky

Příznaky Možná příčina Odstranění

Zásuvka, síťový kabel nebo nabíječka mají závadu. Zkontrolujte síťové napětí, nabíječku, případně nechte zkontrolovat autorizovaným servisním střediskem pro elektronářadí Bosch.

Údržba a servis

Péče o akumulátor

Výstraha! Dříve, než provedete práce údržby nebo čištění, zahradní nářadí vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor a též sběrný vak na trávu. Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.

Pro zaručení optimálního používání akumulátoru dbejte následujících upozornění a opatření:

• Chraňte akumulátor před vlhkostí a vodou.
• Zahradní nářadí a akumulátor skladujte pouze v teplotním rozsahu od -20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě.
• Akumulátor uskladněte odděleně a nikoli v nabíječce.
• Při přímém slunečním záření nenechávejte akumulátor v zahradním nářadí.
• Optimální teplota pro uskladnění akumulátoru činí 5 °C. – Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně zkrácená doba provozu po nabití ukazuje, že je akumulátor opotřebovaný a musí se nahradit.

Zákaznická služba a poradenství ohledně použití

U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosím také případné další národní předpisy.

Zpracování odpadů

Zahradní nářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte zahradní nářadí a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-ion:

Dbejte prosím upozornění v odstavci Přeprava.

Slovenčina

Bezpečnostné pokyny

Nabíjačku používajte len v suchých miestnostiach.

Táto nabíjačka je vybavená bezpečnostným transformátorom.

Bezpečnostné pokyny pre nabíjačky

▶ Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrat.

Vyhodnotená hodnota hladiny hluku A tohto náradia je typicky:

– Hladina akustického tlaku	dB(A)	74	74	74	74	74	74	74	74
– Hladina akustického výkonu	dB(A)	86	86	86	86	86	86	86	86
– Nepresnost'merania K	dB	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0	= 2,0
Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost'merania K zistované podl'a normy EN 60335-2-77
– Hodnota emisie vibrácií ah	m/s 2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
– Nepresnost'merania K	m/s 2	=1,5	=1,5	=1,5	=1,5	=1,5	=1,5	=1,5	=1,5

Montáž a prevádzka

Pro vaši bezpečnost

Nabíjecí proces začíná v okamžiku, kdy se zástrčka nabíječky zasune do zásuvky a když se akumulátor vloží do nabíječky. Inteligentní nabíjení automaticky rozpozná stav nabití akumulátoru a nabíjí jej optimálním nabíjecím proudem v závislosti na konkrétní teplotě a napětí akumulátoru.

Akumulátor lze poté ihned vyjmout pro okamžité použití.

Nabíjení není možné

▶ Pozor! Před každou údržbou a před každým čištěním nářadí vypněte, uvolněte odpojovač elektrického obvodu a demontujte z nářadí akumulátor a také sběrný koš na trávu.
