Tuotetyyppi	Langaton ruohonleikkuri
Merkki	Bosch
Malli	AdvancedRotak 36650
Virtalähde	Litiumioniakku 36 V
Leikkuuleveys	42 cm
Säädettävä leikkuukorkeus	25–80 mm (keskisäätö)
Keräyssäiliön tilavuus	50 l
Paino	17,5 kg
Akun tyyppi	Litiumioni, vaihteleva kapasiteetti (2,0 / 4,0 / 6,0 Ah)
Ilmoitettu toiminta-aika	Jopa 250 m² (akku 2,0 Ah) / 500 m² (4,0 Ah) / 750 m² (6,0 Ah)
Äänenpainetaso	74 dB(A)
Äänitehotaso	86 dB(A)
Tärinä	< 2,5 m/s² (epävarmuus K=1,5 m/s²)
Terän tyyppi	Pyörivä terästerä
Päätoiminnot	Leikkuu, lehtien keruu
Turvallisuus	Katkaisija, ylikuormitussuojaus, terän automaattinen pysäytys
Huolto	Puhdistus pehmeällä harjalla, terien säännöllinen vaihto
Varaosat saatavilla	Terät, akut, laturi
Käyttölämpötila	+5 °C – +50 °C
Säilytyslämpötila	−20 °C – +50 °C

Usein kysytyt kysymykset - AdvancedRotak 36650 BOSCH

Kuinka ladata akku?

Käytä sopivaa laturia (AL 3620 CV tai AL 36V-20). Kytke laturi pistorasiaan, aseta akku paikalleen. Pikalatausprosessi ilmaistaan vihreällä vilkkumisella. Akku on täysin ladattu, kun kaikki kolme vihreää LEDiä palavat jatkuvasti. Täysi lataus kestää noin 65 min (2,0 Ah), 125 min (4,0 Ah), 185 min (6,0 Ah).

Mikä leikkuukorkeus valita?

Leikkuukorkeus säädetään 25–80 mm:n välillä keskipainikkeella. Tavalliselle nurmikolle säädä 50–60 mm. Kesällä tai kuivuuden sattuessa valitse korkeampi korkeus (70 mm) suojataksesi ruohoa. Lehmiä varten käytä enimmäiskorkeutta (80 mm).

Kuinka vaihtaa terä?

Irrota katkaisin ja poista akku. Käytä käsineitä. Kierrä keskusmutteri irti (kiristysmomentti 22 Nm). Poista kulunut terä ja asenna uusi alkuperäinen Bosch-terä noudattaen asennussuuntaa (siipien tulee olla ylöspäin). Kiristä tiukasti.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista, että akku on ladattu ja asetettu oikein. Tarkista akun lämpötila (latauksen aikana 0–45 °C). Varmista, että katkaisin on kytkettynä. Jos moottori on tukossa ruohosta, sammuta ja poista tukos. Jos ongelma jatkuu, ota yhteyttä Boschin huoltopalveluun.

Kuinka puhdistaa leikkuri?

Älä koskaan käytä painepesuria tai puutarhaletkua. Poista akku jokaisen käytön jälkeen ja puhdista kotelo ja terät pehmeällä kuivalla harjalla. Syväpuhdistukseen käytä harjaa ja kosteaa liinaa. Puhdista akun tuuletusaukot säännöllisesti.

Mikä on leikkurin toiminta-aika?

Toiminta-aika riippuu akun kapasiteetista: jopa 250 m² akulla 2,0 Ah, 500 m² akulla 4,0 Ah ja 750 m² akulla 6,0 Ah. Leikkuuolosuhteet (tiheä, märkä ruoho, matala leikkuukorkeus) lyhentävät toiminta-aikaa. On suositeltavaa leikata useammin keston optimoimiseksi.

Kuinka säilyttää leikkuri?

Puhdistuksen jälkeen taita ohjausvarsi kompaktia säilytystä varten. Säilytä leikkuri ja akku kuivassa paikassa, suojassa jäätymiseltä ja suoralta kuumuudelta (lämpötila −20 °C – +50 °C). Irrota akku leikkurista pitkäaikaista säilytystä varten. Akun ihanteellinen säilytyslämpötila on 5 °C.

Voinko käyttää muuta kuin Bosch-akkua?

Ei, käytä yksinomaan alkuperäisiä Bosch-akkuja, jotka on tarkoitettu tälle puutarhatyökalulle. Muun akun käyttö voi aiheuttaa loukkaantumis-, palo- tai toimintahäiriöriskin. Yhteensopivat akut ovat Litiumioni 36 V -tyyppisiä, kapasiteetiltaan vähintään 2,0 Ah.

Kuinka säätää leikkuukorkeus?

Säätö tapahtuu kotelossa sijaitsevalla keskipainikkeella. Käännä painiketta valitaksesi haluamasi korkeus (7 asentoa 25–80 mm). Varmista ennen säätöä, että leikkuri on sammutettu ja akku poistettu.

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä leikkuri välittömästi, irrota katkaisin ja poista akku. Tarkista, että terä on asennettu oikein ja ruuvit on kiristetty (kiristysmomentti 22 Nm). Jos terä on vaurioitunut tai epätasapainossa, vaihda se. Jos tärinä jatkuu, ota yhteyttä Boschin huoltopalveluun.

KÄYTTÖOHJE AdvancedRotak 36650 BOSCH

Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.

Puutarhalaitteessa, latauslaitteessa ja akussa olevien tunnuskuvien selitykset

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä.

siä.

Varoitus: Pidä turvallinen etäisyys tuotteeseen sen ollessa toiminnassa.

Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojele varpaat ja sormet, jotta et menettäisi niitä.

Ennen puutarhalaitteen säätöä tai puhdistusta, kun johto on juuttunut kiinni tai kun jätät puutarhalaitteen vaikka vain lyhyeksi aikaa ilman valvontaa, tulee se pysäyttää, ja virtapiirin katkaisin irrottaa.

Ei sovellettavissa.

Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia.

Älä käytä tuotetta sateessa, äläkä aseta sitä alttiiksi sateelle.

Suojele itsesi sähköiskulta.

Ei sovellettavissa.

Käytä latauslaitetta ainoastaan kuivassa tilassa.

Latauslaite on varustettu varamuuntajalla.

Älä käytä painepesuria tai puutarhaletkua puutarhalaitteen puhdistukseen.

Käyttö

- Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää laitetta.

Noudata puutarhalaitteen käyttöohjeita. Kansalliset säännökset saattavat rajoittaa käyttäjän ikää. Säilytä tuote lasten ulottumattomissa, kun sitä ei käytetä.

• Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto ja/tai jotka eivät tunne näitä ohjeita, käyttää puutarhalaitetta. ▶ Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa.
• Älä koskaan käytä puutarhalaitetta, kun henkilöitä, etenkin lapsia tai kotieläimiä, on välittömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista.
• Älä käytä avoimia kumikenkiä tai sandaaleja tuotetta käyttäessäsi. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. ▶ Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuun käytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa.
• Älä työskentele ruohonleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. Vältä puutarhalaitteen käyttöä märässä ruohossa. ▶ Kävele aina rauhallisesti, älä koskaan juokse.
• Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä. ▶ Suosittelemme käyttämään kuulonsuojaimia itsesi suojaamiseksi.
• Älä käytä tuotetta, jos olet väsynyt tai sairas tahi alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
• Käyttö rinteessä saattaa olla vaarallista:
• Älä koskaan leikkaa erityisen jyrkissä rinteissä.
• Varmista aina tukeva askellus kaltevalla pinnalla ja märässä ruohossa. – Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden äläkä koskaan ylös- tai alaspäin. Ole erityisen varovainen suunnanmuutoksissa rinteissä. ▶ Ole äärimmäisen varovainen kun liikut taaksepäin tai vedät puutarhalaitetta.
• Työnnä leikatessa aina puutarhalaitetta eteenpäin äläkä koskaan vedä sitä kehoasi kohti. ▶ Terien täytyy olla pysähdyksissä, kun puutarhalaitetta tulee kallistaa kuljetusta varten, jos joutuu ylittämään

pintoja, joissa ei ole ruohoa tai siirtää puutarhalaite työstettävälle alueelle tai siitä pois.

• Älä kallista puutarhalaitetta moottoria käynnistettäessä. Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä.
• Älä pidä käsiä tai jalkoja lähellä pyöriviä osia tai niiden alla. Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä ruohon poistovyöhykkeestä.
• Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. ▶ Tarkista, että puutarhalaite varastoinnissa seisoo kaikki 4 pyörää alustaa vasten. Nosta puutarhalaitetta ainoastaan käsikahvasta. Käsittele käsikahvaa varoen.
• Älä tee mitään muutoksia tuotteeseen. Luvattomat muutokset voivat vaikuttaa tuotteesi turvallisuuteen ja johtaa voimakkaampaan meluun sekä värinään.

Lehtien keräily

Lehtien keräilyterä on muotoiltu niin, että se pystyy nostamaan ylös syksyn lehtiä nurmikostasi. Jotta tämä toiminto johtaisi parhaaseen mahdolliseen tulokseen, on noudatettava seuraavaa:

- Kerää lehtiä ainoastaan suurimmalla leikkuukorkeudella.

• Kerää lehtiä ainoastaan nurmikoltasi.
• Tarkista työalue ennen lehtien keräämistä ja varmista, että ihmiset, kotieläimet, lasiesineet ja autot ovat etäällä.

Irrota virtapiirin katkaisin

• Aina kun poistut puutarhalaitteen luota.
• Ennen tukosten poistamista.
• Tarkistaessasi tai puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä. – Törmättyäsi vieraaseen esineeseen; tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa. – Jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti).

Huolto

Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä. ▶ Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskentely puutarhalaitteen kanssa olisi taattu. ▶ Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kuluneisuus. Tarkista Tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaitteeseen tarkoitettuja leikkuuteriä.

▶ Varmista, että vaihto-osat ovat Bosch-tuotantoa. ▶ Varmista ennen puutarhalaitteen varastointia, että se on puhdas eikä siinä ole leikkuujäännöksiä. Puhdista tarvittaessa pehmeällä kuivalla harjalla.

Ohjeita akun optimaaliseen käsittelyyn

Varmista, että puutarhalaite on poiskytkettynä ja virtapiirin katkaisin irrotettu, ennen kuin asennat akun. Akun asennus puutarhalaitteeseen, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille. Käytä ainoastaan kyseiseen puutarhalaitteeseen tarkoitettuja Bosch-akkuja. Muiden akkujen käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. ▶ Älä avaa akkua. Oikosulkuvaara.

Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. Muuten syntyy räjähdysvaara.

▶ Pidä irrallista akkua loitolla paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua höyryjä. Tuuleta alue ja hakeudu lääkäriin, mikäli oireita ilmaantuu. Höyryt voivat ärsyttää hengitystiehyeitä. Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen. ▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa akkua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen. - Älä oikosulje akkua. Syntyy räjähdysvaara. ▶ Suojaa akku kosteudelta ja vedeltä. ▶ Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon. ▶ Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Latauslaitteiden turvallisuusohjeet

Lue kaikki turva- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.

Käytä latauslaitetta ainoastaan, jos täysin pystyt arvioimaan ja hallitsemaan rajoituksetta kaikkia toimintoja tai olet saanut vastaavia ohjeita.

• Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tai puuttuva kokemus ja/tai puuttuva tieto ja/tai jotka eivät tunne näitä ohjeita, käyttää latauslaitetta. Kansalliset säännökset saattavat rajoittaa käyttäjän iän.
• Pidä lapsia silmällä. Täten varmistat, etteivät lapset leiki latauslaitteen kanssa. ▶ Lataa vain Boschin litiumioniakkuja, joiden kapasiteetti on vähintään 2,0 Ah (vähintään 10 akkukennoa). Akkujännitteen tulee vastata latauslaitteen akkujännitettä. Älä lataa ei-uudelleenladattavia paristoja. Muutoin syntyy tulipalo- ja räjähdysvaara.

Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä.

• Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaaran. Tarkista latauslaite, johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä latauslaitetta, jos havaitset vaurioita. Älä avaa latauslaitetta itse. Anna vian korjaus vain valtuutetun sähköasentajan tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen latauslaite, johto ja pistotulppa aiheuttavat sähköiskuvaaran.
• Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee latauksen aikana.
• Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti. Korkeampaa sähköturvallisuutta varten suosittelemme käyttämään vikavirtakytkintä, jonka laukaisuvirta on korkeintaan 30 mA. Testaa vikavirtakytkintä aina ennen käyttöä.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä.

Tunnusmerkki Merkitys

	Liikesuunta
	Reaktiosuunta
	Käytä suojakäsineitä
	Paino
	Käynnistys

Tunnusmerkki Merkitys

	Polskytkentä
√	Sallittu käsittely
	Kielletty menettely
CLICK	Kuuluva ääni
	Lisälaitteet/varaosat

Määräystenmukainen käyttö

Puutarhalaite on tarkoitettu ruohonleikkuuseen yksityisalueella.

Puutarhalaite ei ole tarkoitettu pensaiden leikkuuseen, viimeistelyleikkuuseen, silppumiseen jne.

Puutarhalaite on tarkoitettu nurmikon leikkuuseen kehon korkeudella.

Tekniset tiedot

Ruohonleikkuri AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Tuotenumero 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Nimellisjännite V 36 36 36 36
Teräkotelon leveys cm 42 42 42 46
Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 25 - 80
Ruohonkokoojasäliön tilavuus	1 50 50 50 50
Paino EPTA-Procedure 01:2014 mu-kaan	kg 17,5 16,5 17,5 17,5
Sarjanumero katso ruohonleikkurin tyyppikilvestä
sallittu ympäristölämpötila
-ladattaessa °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-käytön aikana °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-varastoinnissa	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akku	Li-ioni		Li-ioni	Li-ioni	Li-ioni
Nimellisjännite V 36 36 36 36
Tuotenumero/kapasiteetti
-2 607 336 913/1 607 A35 02V	Ah	-2 x 2,0	-	-	-
-2 607 336 915/2 607 337 047	Ah 4,0	-	4,0 4,0
-1 607 A35 058	Ah	-	-	-	-
Akkukennojen lukumäärä
-2 607 336 913/1 607 A35 02V		-10	-	-	-

Suomi|115

Ruohonleikkuri AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
-2 607 336 915/2 607 337 047		20 - 20 20
-1 607 A35 058 - - - -

Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.

Ruohonleikkuri Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Tuotenumero 3 600 HB9 700 3 600 HB9 700 3 600 HB9 600 3 600 HB9 700
Nimellisjännite V 36 36 36 36
Teräkotelon leveys cm 46 46 42 46
Leikkuukorkeus mm 25 - 80 25 - 80 25 - 80 25 - 80
Ruohonkokoojasäilion tilavuus	I 50 50 50 50
Paino EPTA-Procedure 01:2014 mukaan	kg 17,5 17,5 17,5 17,5 17,5
Sarjanumero katso ruohonleikkurin tyyppikilvestä
sallittu ympäristölämpötila
-ladattaessa °C 0 ... +45 0 ... +45		0 ... +45	0 ... +45
-käytön aikana	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
-varastoinnissa	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akku		Li-ioni	Li-ioni	Li-ioni	Li-ioni
Nimellisjännite V 36 36 36 36
Tuotenumero/kapasiteetti
-2 607 336 913/1 607 A35 02V	Ah -		--
-2 607 336 915/2 607 337 047	Ah	--	2 x 4,0	2 x 4,0
-1 607 A35 058 Ah	6,0	6,0	--
Akkukennojen lukumäärä
-2 607 336 913/1 607 A35 02V		-	--	-
-2 607 336 915/2 607 337 047		-	-20 20
-1 607 A35 058		20 20	--

Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella.

Latauslaite		AL 3620 CV	AL 36V-20
Tuotenumero	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Latausvirta	A	2,0	2,0
Latausaika (akku purkautunut)
- 2,0 Ah akku	min	65	65
- 4,0 Ah akku	min	125	125
- 6,0 Ah akku	min	185	185
Paino EPTA-Procedure 01:2014 mukaan	kg	0,55	0,55

116|Suomi

Latauslaite AL 3620 CV AL 36V-20

Suojausluokka

Melu-/tärinätiedot

Advanced Rotak		36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 ... ... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700
Melupäästöarvot määritetty EN 60335-2-77 mukaan
Laitteen tyypillinen A-painotettu äänen painetaso on:
- Äänen painetaso	dB(A)	74 74 74 74 74 74 74 74
- Äänen tehotaso	dB(A)	86 86 86 86 86 86 86 86
- Epätarkkuus K dB		= 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0
Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 60335-2-77mukaan
- Värähtelyne-missioarvo a n	m/s 2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5
- Epätarkkuus K m/s	2	=1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5

Asennus ja käyttö

Tehtävä Kuva Sivu
Vakiovarusteet 4	A 345
Sankakahvan ylöskääntäminen	B 346
Työkorkeuden asetus
Ruohonkokoojasäiliön asennus/irrotus	C 347
Leikkuukorkeuden asetus	D 348
Akun asennus	E 348
Käyttö- Asenna virtapiirin katkaisin- Käynnistä- Leikkaa- Pysäytä-Poista virtapiirin katkaisin	F 349
Akun irrotus	G 350
Työskentelyohje "leikkuu"	H 350
Kokoojasäiliön täyttöasteen osoitus tyhjä/täynnä	I 351
Sankakahvan kokoontaitto	J 352
Teränhoito/teränvaihto	K 353
Lisälaitteen valinta	L 353

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Käyttöönotto

Turvallisuussyistä

Huomio! Pysäytä puutarhalaite, irrota virtapiirin katkaisin ja poista akku, ennen kuin suoritat säätö- tai puhdistustöitä. Sama sääntö pätee, jos liitäntäjohto on vaurioitunut, leikattu tai sotkeutunut. ▶ Terät pyörivät vielä muutaman sekunnin sen jälkeen, kun puutarhalaite on sammutettu. ▶ Varoitus: Älä kosketa pyörivää leikkuuterää.

Akun lataus

▶ Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa alueella 0 °C – 45 °C. Täten akulle saavutetaan pitkä käyttöikä.

Ohje: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Litiumioniakku on suojattu elektronisella kennojen suojauksella "Electronic Cell Protection (ECP)" syväpurkautumisen estämiseksi. Jos akku on päässyt purkautumaan, suojakytkin kytkee laitteen pois päältä: Puutarhalaite ei toimi enää.

Älä enää paina käynnistyskytkintä sähkölaitteen automaattisen poiskytkennän jälkeen. Akku voi vaurioitua.

Noudata käytöstä poistetun akun hävitysohjeita.

Akun asennus ja irrotus

Ohje: Jos sopimattomia akkuja käytetään, saattaa se johtaa vikatoimintoihin tai laitteen vaurioitumiseen.

Aseta ladattu akku paikoilleen. Varmista, että akku on asennettu oikein.

Poista akku laitteesta painamalla akun vapautuspainiketta ja vetämällä akku ulos.

Lataustapahtuma

Lataustapahtuma alkaa heti, kun latauslaitteen verkkopistotulppa liitetään pistorasiaan ja akku samalla asetetaan latauslaitteeseen.

Älykkään lataustoiminnon ansiosta akun lataustila tunnistetaan automaattisesti ja akku ladataan aina optimaalisella latausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täydessä latauksessa.

Latauslaitteen (AL 3620 HV/ AL 3640 CV/AL 36V-20) näyttöelementtien merkitys

Pikalataus

Pikalataustapahtumasta ilmoitetaan vilkkuvalla vihreällä akun latauksen merkkivalolla.

Akun näyttöelementti: Lataustapahtuman ai-

kana akun kolme vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LED:iä sammuu uudelleen.

Ohje: Pikalataus on mahdollinen vain, jos akun lämpötila on sallitulla latauslämpötila-alueella, katso kappaletta "Tekniset tiedot".

Akku ladattu

Akun latauksen vihreän LED:in pysyvä valo osoittaa, että akku on ladattu täyteen.

Lisäksi kuuluu n. 2 sekunnin aikana merkki-

ääni, joka viestittää akun olevan täysin ladattu.

Akun voi tällöin heti ottaa käyttöön.

Ilman asennettua akkua jatkuva valo akun latauksen merkkivalossa osoittaa, että pistotulppa on liitetty pistorasiaan ja latauslaite on käyttövalmis.

Akun lämpötila on alle 0°C tai yli 45°C

Jatkuvasti palava akun punainen latauksen merkkivalo ilmoittaa, että akun lämpötila on sallitun latauslämpötila-alueen ulkopuolella,

katso luku "Tekniset tiedot". Heti, kun sallittu lämpötila-alue on saavutettu, latauslaite kytkee automaattisesti pikalataukselle.

Jos akku on sallitun latauslämpötila-alueen ulkopuolella, syttyy akun punainen LED, kun se asennetaan latauslaitteeseen.

Lataus ei ole mahdollinen

Jos lataustapahtuman aikana syntyy muu häiriö, osoitetaan tämä LED-näytön punaisella vilkkuvalolla.

Lataustapahtumaa ei voi käynnistää, eikä akun lataaminen ole mahdollista (katso kappale "Vianetsintä").

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa latauslaitteessa olevaan tekniseen vikaan.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.

Ota huomioon hävitysohjeet.

Akun jäähdytys (Active Air Cooling)

Latauslaitteeseen sisäänrakennettu tuuletinohjaus valvoo asennetun akun lämpötilaa. Jos akun lämpötila on yli 30 °C, akku jäähdytetään optimaaliseen lämpötilaan tuulettimen avulla. Kytketty tuuletin aiheuttaa tuuletinmelua.

Jos tuuletin ei toimi, akun lämpötila on optimaalisessa latauslämpötilassa tai tuuletin on rikki. Tässä tapauksessa akun latausaika pitenee.

Työskentelyohjeita

Akun latauksen merkkivalo

Akussa on latausvalvontanäyttö, joka osoittaa akun varaustilan. Latausvalvontanäytössä on 3 vihreää LED:iä.

Käynnistä lataustilan näyttö painamalla lataustilan näytön painiketta. Noin 5 sekunnin kuluttua lataustilan näyttö sammuu itsestään.

Lataustilaa voidaan tarkistaa myös akun ollessa irrotettuna.

LED-merkkivalo Akun kapasiteetti

3 vihreä LED palaa jatkuvasti ≥ 2/3

2 vihreä LED palaa jatkuvasti ≥ 1/3

1 vihreä LED palaa jatkuvasti ≤ 1/3

1 vihreä LED vilkkuu Varalla

Jos painiketta painettaessa ei yhtään LED:iä syty, on akku viallinen, ja se täytyy vaihtaa.

Turvallisuussyistä voidaan akun lataustilan tarkistus suorittaa vain puutarhalaitteen ollessa pysähdyksissä.

Lataustapahtuman aikana akun kolme vihreää LED:iä syttyy peräkkäin ja sammuu hetkeksi. Akku on täysin ladattu, kun kolme vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jälkeen, kun akku on täysin ladattu, kolme vihreää LED:iä sammuu uudelleen.

Akun lämpötilanvalvonnan näyttö

Lämpötilanvalvonnan punainen LED viestittää, että akku tai puutarhalaitteen elektroniikka (asennetulla akulla) ei ole parhaalla lämpötila-alueella. Tässä tapauksessa puutarhalaite ei toimi tai toimii vajaalla teholla.

Akun lämpötilanvalvonta

Punainen LED vilkkuu painettaessa painiketta tai käynnistyskytkintä (asennetulla akulla): Akun lämpötila on sallitun käyttölämpötila-alueen ulkopuolella.

Yli 70 lämpötilassa akku kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Puutarhalaitteen elektroniikan lämpötilanvalvonta

Punainen LED palaa pysyvästi, kun käynnistyskytkintä painetaan: Puutarhalaitteen elektroniikan lämpötila on alle 5°C tai yli 75°C.

Yli 90 lämpötilassa puutarhalaitteen elektroniikka kytkeytyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alueen.

Leikkuuteho (akun käyttöaika)

Leikkuuteho (akun käyttöaika) riippuu nurmikon ominaisuuksista, ruohon tiheydestä, kosteudesta, pituudesta ja leikkuukorkeudesta.

Puutarhalaitteen tiheä käynnistys ja pysäytys ruohonleikkuun aikana vähentää niin ikään leikkuutehoa (akun käyttöaikaa).

Leikkuutehon (akun käyttöajan) optimoimiseksi on suositeltavaa leikata nurmikko useammin, suurentaa leikkuukorkeutta ja liikkua kohtuullisella nopeudella.

Alla esitetty esimerkki osoittaa leikkuukorkeuden ja leikkuutehon yhteyden kolmen akun puitteissa.

Leikkuuolosuhteet

Hyvin ohut, kuiva ruoho

Leikkuuteho
2,0 Ah akku 250 m	2 asti
4,0 Ah akku 500 m	2 asti
6,0 Ah akku 750 m	2 asti

Käyttöajan pidentämiseksi voit hankkia lisäakun Bosch-puutarhatuotteiden sopimusmyymälän kautta.

Vianetsintä

Oire Mahdolliset syyt Korjaustoimenpide

Moottori ei käynnisty Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen
	Akku on purkautunut Lataa akku
	Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä
	Ruoho on liian pitkä Suurin sallittu ruohon korkeus on 30 cm suurem-malla korkeussäädöllä
	Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus
	Virtapiirin katkaisinta ei ole asennettu oikein/ko-konaan	Asenna oikein
Puutarhalaite käy kat-konaisesti	Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen
	Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuu-korkeus
Puutarhalaite jättää epätasaisen leikkuujäl-jen ja/tai moottori käy raskaasti	Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus
	Terä on tylsä	Terän vaihto (katso kuva K)
	Tukkeutuma mahdollinen Pysäytä puutarhalaite ja irrota virtapiirin katkaisin

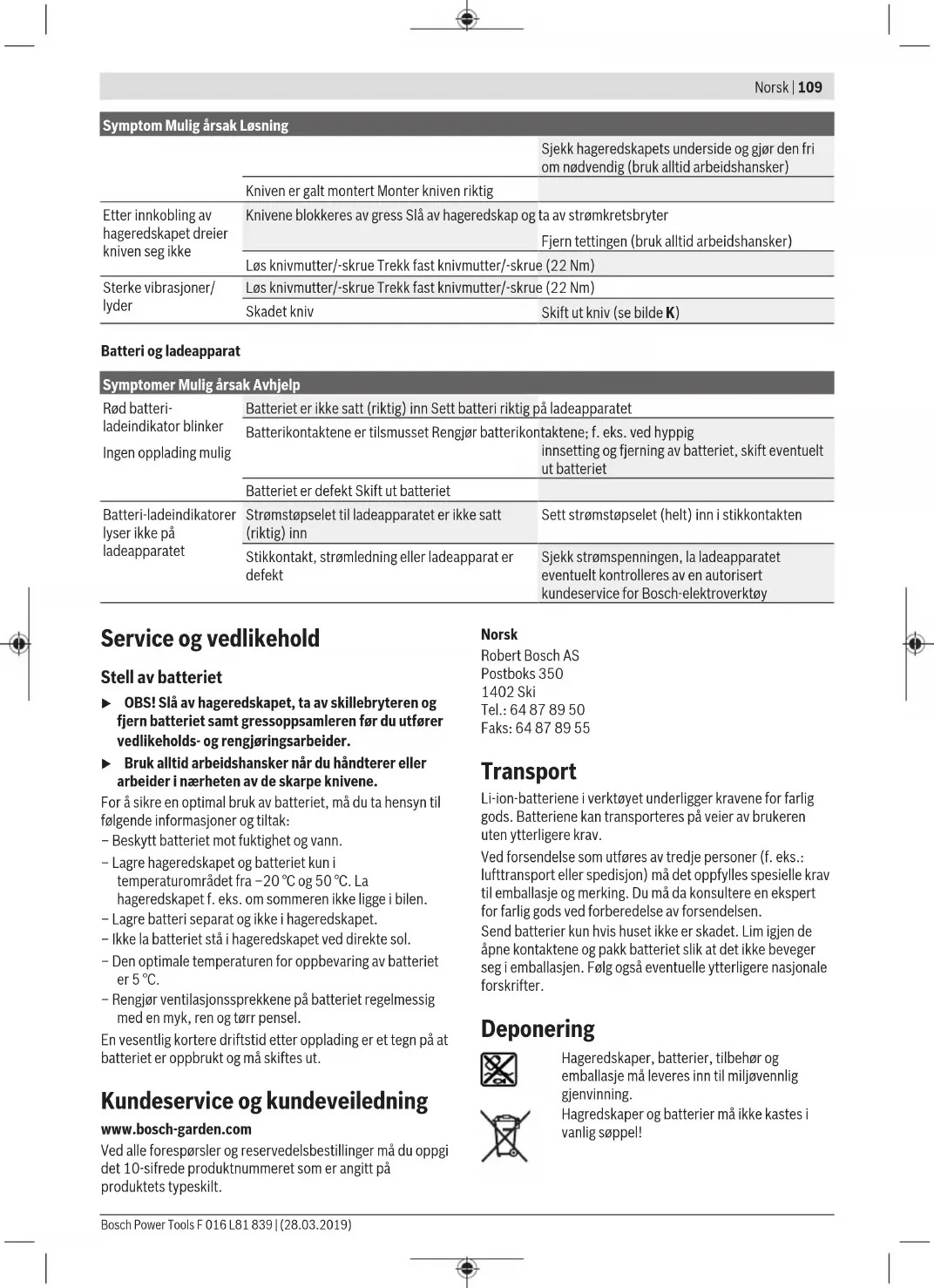

			Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä)
	Terä asennettu väärinpäin Asenna terä oikeinpäin
Puutarhalaitteen käyn-nistyksen jälkeen terä ei pyöri	Ruoho tukkii terän Pysäytä puutarhalaite ja irrota virtapiirin katkaisin
			Poista tukos (käytä aina puutarhakäsineitä)
	Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (22 Nm)
Voimakas värinä/melu	Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (22 Nm)
	Terä on vahingoittunut	Terän vaihto (katso kuva K)

Akku ja latauslaite

Vian oire Mahdolliset syyt Korjaustoimenpide
Akun latauksen punai- nen merkkivalo vilkkuu	Akku on asennettu väärin Asenna akku oikein latauslaitteeseen
	Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asentamalla
Lataus ei ole mahdolli- nen		ja irrottamalla akku useamman kerran, vaihda tar- vittaessa akku uuteen
	Akku on viallinen Vaihda akku uuteen
Akun latauksen merkki- valot eivät pala	Latauslaitteen verkkopistotulppaa ei ole liitetty (oikein)	Liitä pistotulppa (kunnolla) pistorasiaan
	Pistorasia, verkkojohto tai latauslaite on viallinen	Tarkista verkkojännite, anna Bosch-sopimushuoll- lon tarkistaa latauslaite

Hoito ja huolto

Akun hoito

▶ Huomio! Pysäytä puutarhalaite, avaa virtapiirin katkaisin ja irrota akku ja ruohonkokoojasäiliö, ennen kuin suoritat säätö- tai puhdistustöitä. Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä.

Akun optimaalisen hyödyn takaamiseksi, ota huomioon seuraavat ohjeet ja toimenpiteet:

• Suojaa akku kosteudelta ja vedeltä.
• Säilytä akku vain lämpötilassa -20 °C ... 50 °C. Älä esimerkiksi jätä akkua kesällä makaamaan autoon.
• Säilytä akku erikseen, eikä puutarhalaitteessa.
• Älä jätä akkua puutarhalaitteeseen suoraan auringonpaisteeseen.
• Akun optimaalinen säilytyslämpötila on 5 °C.
• Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuun käytetty ja täytyy vaihtaa uuteen.

Asiakaspalvelu ja käyttöneuvonta

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton.

Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Noudata myös mahdollisia pidemmälle meneviä kansallisia määräyksiä.

Hävitys

Toimita puutarhalaitteet, akut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen.

Älä heitä puutarhalaitteita tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkö- ja elektroniikkalaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa Kuljetus.

▶ Laitetta ei saa muuttaa millään tavalla.

Kokoonpano ja käsittely
