Produkta veids	Bezvadu zāles pļāvējs
Zīmols	Bosch
Modelis	AdvancedRotak 36650
Barošana	36 V litija jonu akumulators
Pļaušanas platums	42 cm
Regulējams pļaušanas augstums	25 līdz 80 mm (centrālā regulēšana)
Savācējtvertnes tilpums	50 L
Svars	17,5 kg
Akumulatora tips	Litija jonu, mainīga ietilpība (2,0 / 4,0 / 6,0 Ah)
Aptuvenā darbības laiks	Līdz 250 m² (2,0 Ah akumulators) / 500 m² (4,0 Ah) / 750 m² (6,0 Ah)
Skaņas spiediena līmenis	74 dB(A)
Skaņas jaudas līmenis	86 dB(A)
Vibrācijas	< 2,5 m/s² (nenoteiktība K=1,5 m/s²)
Asmens tips	Rotējošs tērauda asmens
Galvenās funkcijas	Pļaušana, lapu savākšana
Drošība	Automātiskais slēdzis, aizsardzība pret pārslodzi, automātiska asmens apstāšanās
Apkope	Tīrīšana ar mīkstu suku, regulāra asmeņu nomaiņa
Pieejamās rezerves daļas	Asmeņi, akumulatori, lādētājs
Darba temperatūra	+5°C līdz +50°C
Uzglabāšanas temperatūra	-20°C līdz +50°C

Bieži uzdotie jautājumi - AdvancedRotak 36650 BOSCH

Kā uzlādēt akumulatoru?

Izmantojiet piemērotu lādētāju (AL 3620 CV vai AL 36V-20). Pievienojiet lādētāju elektrotīklam, ievietojiet akumulatoru. Ātrās uzlādes process tiek norādīts ar zaļu mirgošanu. Akumulators ir pilnībā uzlādēts, kad visas trīs zaļās gaismas diodes pastāvīgi deg. Pilna uzlāde ilgst aptuveni 65 minūtes 2,0 Ah, 125 minūtes 4,0 Ah, 185 minūtes 6,0 Ah.

Kādu pļaušanas augstumu izvēlēties?

Pļaušanas augstums tiek regulēts no 25 līdz 80 mm, izmantojot centrālo sviru. Regulārai zālei iestatiet 50-60 mm. Vasarā vai sausuma apstākļos izvēlieties lielāku augstumu (70 mm), lai aizsargātu zāli. Lapām izmantojiet maksimālo augstumu (80 mm).

Kā nomainīt asmeni?

Atvienojiet slēdzi un izņemiet akumulatoru. Valkājiet cimdus. Atskrūvējiet centrālo uzgriezni (griezes moments 22 Nm). Noņemiet nolietoto asmeni un uzstādiet jaunu oriģinālo Bosch asmeni, ievērojot montāžas virzienu (spārniem jābūt vērstiem uz augšu). Stingri pieskrūvējiet.

Ko darīt, ja pļāvējs neieslēdzas?

Pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Kontrolējiet akumulatora temperatūru (0 līdz 45°C uzlādei). Pārliecinieties, vai slēdzis ir ieslēgts. Ja motors ir bloķēts ar zāli, izslēdziet un noņemiet šķērsli. Ja problēma turpinās, sazinieties ar Bosch klientu apkalpošanas dienestu.

Kā tīrīt pļāvēju?

Nekad neizmantojiet augstspiediena tīrītāju vai dārza šļūteni. Pēc katras lietošanas izņemiet akumulatoru un notīriet korpusu un asmeņus ar mīkstu, sausu suku. Dziļai tīrīšanai izmantojiet suku un mitru drānu. Regulāri tīriet akumulatora ventilācijas atveres.

Kāds ir pļāvēja darbības laiks?

Darbības laiks ir atkarīgs no akumulatora ietilpības: līdz 250 m² ar 2,0 Ah akumulatoru, 500 m² ar 4,0 Ah un 750 m² ar 6,0 Ah. Pļaušanas apstākļi (blīva, mitra zāle, zems pļaušanas augstums) samazina darbības laiku. Ieteicams pļaut biežāk, lai optimizētu ilgumu.

Kā uzglabāt pļāvēju?

Pēc tīrīšanas salokiet rokturi kompaktai uzglabāšanai. Uzglabājiet pļāvēju un akumulatoru sausā vietā, sargājot no sala un tiešas karstuma (temperatūra no -20°C līdz 50°C). Ilgstošai uzglabāšanai izņemiet akumulatoru no pļāvēja. Ideālā akumulatora uzglabāšanas temperatūra ir 5°C.

Vai es varu izmantot citu akumulatoru, nevis Bosch?

Nē, izmantojiet tikai oriģinālos Bosch akumulatorus, kas paredzēti šim dārza instrumentam. Citu akumulatoru izmantošana var radīt traumu, ugunsgrēka vai darbības traucējumu risku. Saderīgie akumulatori ir 36 V litija jonu tipa ar vismaz 2,0 Ah ietilpību.

Kā regulēt pļaušanas augstumu?

Regulēšana tiek veikta, izmantojot centrālo sviru uz korpusa. Pagrieziet sviru, lai izvēlētos vēlamo augstumu (7 pozīcijas no 25 līdz 80 mm). Pirms jebkuras manipulācijas pārliecinieties, ka pļāvējs ir izslēgts un akumulators ir izņemts.

Ko darīt, ja pļāvējs vibrē neparasti?

Nekavējoties izslēdziet pļāvēju, atvienojiet slēdzi un izņemiet akumulatoru. Pārbaudiet, vai asmens ir pareizi uzstādīts un skrūves ir cieši pievilktas (griezes moments 22 Nm). Ja asmens ir bojāts vai nelīdzsvarots, nomainiet to. Ja vibrācijas turpinās, sazinieties ar Bosch klientu apkalpošanas dienestu.

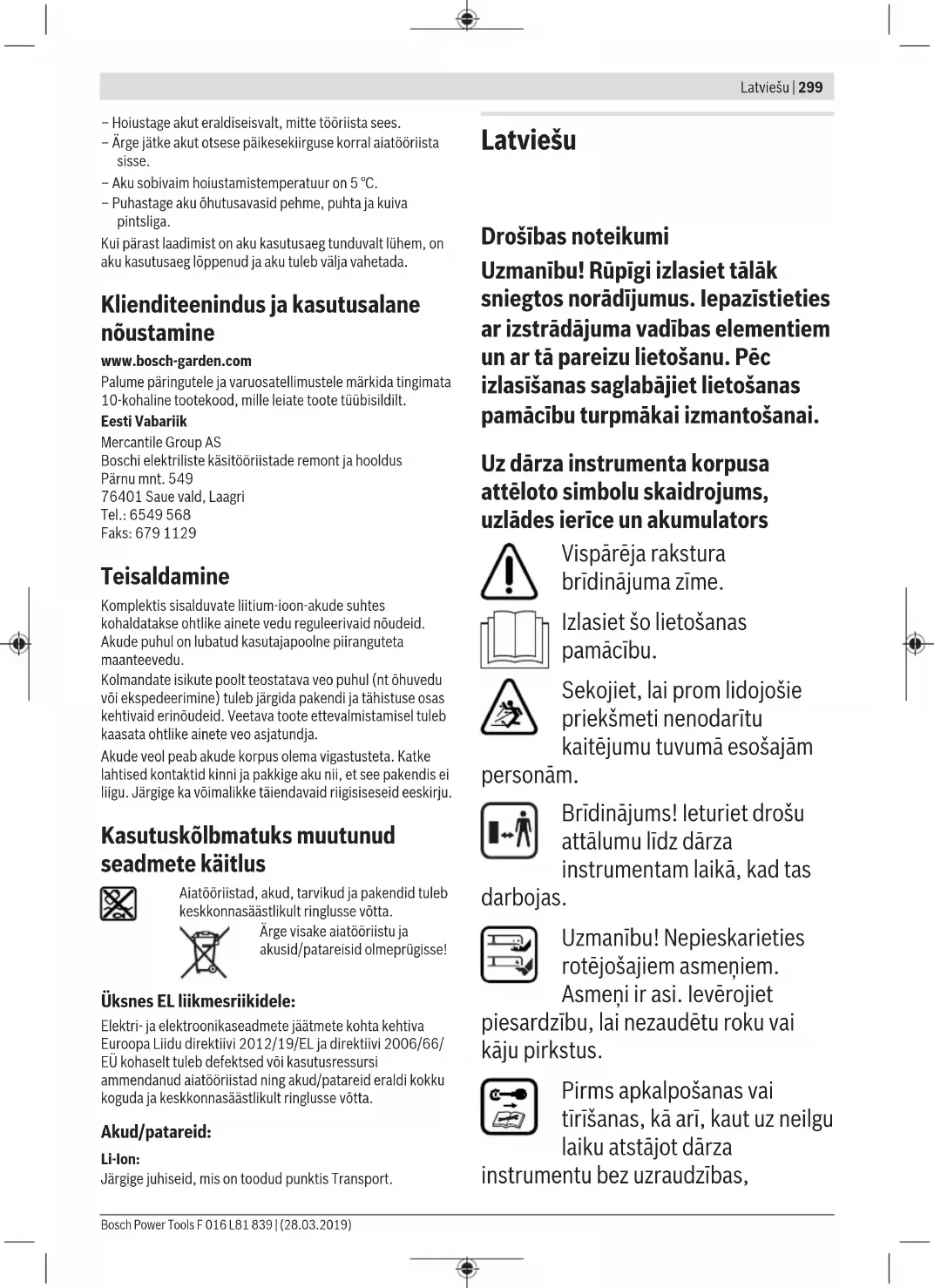

LIETOŠANAS INSTRUKCIJA AdvancedRotak 36650 BOSCH

Iv Instrukcijas oriģinālvalodā

It Oriģinālā instrukcija

Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar izstrādājuma vadības elementiem un ar tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai.

Uz dārza instrumenta korpusa attēloto simbolu skaidrojums, uzlādes ierīce un akumulators

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

Sekojiet, lai prom lidojošie priekšmeti nenodarītu kaitējumu tuvumā esošajām personām.

Brīdinājums! Ievērojiet drošu attālumu līdz dārza instrumentam laikā, kad tas strādā.

Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai pirkstus.

Pirms apkalpošanas vai tīrīšanas, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības,

izslēdziet to un atvienojiet strāvas ķēdes pārtraucēju.

Ievērojiet piesardzību.

Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus.

Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū.

Sargieties no elektriskā trieciena.

Ievērojiet piesardzību.

Lietojiet uzlādes ierīci tikai sausās telpās.

Bāzes stacija ir apgādāta ar atdalošo transformatoru.

Nelietojiet dārza instrumenta tīrīšanai augstspiediena mazgātāju vai dārza šļūteni.

Lietošana

▶ Neļaujiet lietot dārza instrumentu bērniem vai personām, kas nav iepazinušās ar šiem norādījumiem. Minimālais vecums instrumenta lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem.

uzglabājiet to vietā, kas nav sasniedzama bērniem.

Nekādā gadījumā neļaujiet lietot dārza instrumentu bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekamu pieredzi un/vai nepietiekamām zināšanām, kā arī personām, kas nav iepazinušās ar šiem norādījumiem. Nodrošiniet bērniem pienācīgu uzraudzību un sekojiet, lai viņi nespēlētos ar dārza instrumentu. ▶ Nekad nelietojiet dārza instrumentu, ja darba vietas tiešā tuvumā atrodas citas personas (īpaši bērni) vai mājdzīvnieki. ▶ Instrumenta lietotājs ir atbildīgs par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. Lietojot dārza instrumentu, nevalkājiet vaļīgus gumijas apavus vai sandales. Darba laikā vienmēr valkājiet stabilus apavus un garās bikses. Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātu griezējmezgla līdzsvarojumu, nomainiet nolietoto vai bojāto.

asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā.

▶ Veiciet applaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. ▶ Nestrādājiet ar zāliena plāvēju sliktos laika apstākļos un jo īpaši negaisa laikā. ▶ Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. ▶ Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. ▶ Lai pasargātu sevi, ieteicams nēsāt ierīces dzirdes aizsardzībai. ▶ Nelietojiet dārza instrumentu, ja jūtaties noguris, nevesels vai atrodaties alkohola, narkotiku vai medikamentu iespaidā. Darbs nogāzēs var būt bīstams. - Neapplaujiet stipri stāvas nogāzes. - Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. - Vienmēr pārvietojiet zāliena plāvēju gar nogāzi, bet ne augšup vai lejup pa to. - Ievērojiet īpašu piesardzību, mainot applaušanas virzienu slīpā vietā. ▶ Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi.

Zāliena pļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena pļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. ▶ Nesasveriet dārza instrumentu, uzsākot darbu vai iedarbinot motoru. ▶ Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām. ▶ Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. ▶ Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. Uzglabāšanas laikā nodrošiniet, vai dārza instruments balstītos pret zemi ar visiem 4 riteņiem. Celiet dārza instrumentu vienīgi aiz pārnešanas roktura. Rīkojieties ar pārnešanas rokturi piesardzīgi. ▶ Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā.

Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim.

Lapu savākšana

Lapu savākšanas asmens ir veidots tā, ka tas spēj attīrīt zālienu no rudenī kritušām koku lapām. Lai šī funkcija spētu nodrošināt optimālus rezultātus, ievērojiet sekojošo:

– savāciet lapas tikai tad, ja ir iestatīts maksimālais pļaušanas augstums, - savāciet lapas tikai no sava zāliena, - pirms lapu savākšanas aplūkojiet darba vietu un pārliecinieties, ka tās tuvumā neatrodas cilvēki, mājdzīvnieki, stikla objekti un automašīnas.

Atvienojiet strāvas ķēdes pārtraucēju:

– vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, - atbrīvojot iestrēgušās daļas, – veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, – pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, - ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda).

Apkalpošana

▶ Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr

uzvelciet dārzkopības aizsargcimdus.

▶ Lai būtu iespējams droši strādāt ar dārza instrumentu, pārbaudiet, vai ir stingri pieskrūvēti visi tā uzgriežņi un skrūves. ▶ Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi. ▶ Lai panāktu augstu darba drošību, regulāri pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. ▶ Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni. Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāles paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku.

Drošības noteikumi un ieteikumi par optimālu apiešanos ar akumulatoru

Pirms akumulatora ievietošanas pārliecinieties, ka dārza instruments ir izslēgts un no tā ir atvienots tā strāvas ķēdes pārtraucējs. Mēģinājums ievietot akumulatoru ieslēgtā dārza instrumentā var beigties ar nelaimes gadījumu.

Lietojiet tikai šim dārza instrumentam paredzētos akumulatorus, kas izgatavoti firmā Bosch. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos.

▶ Neatveriet akumulatoru. Tas var radīt īssavienojumu.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Pretējā gadījumā var notikt sprādziens.

Ja akumulators netiek lietots, sargājiet to no papīra skavām, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas varētu radīt īssavienojumu starp akumulatora kontaktiem. Īssavienojums starp akumulatora izvadiem var radīt apdegumus vai izraisīt aizdegšanos. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst tvaiki. Izvēdiniet telpu un smagākos gadījumos meklējiet ārsta palīdzību. Tvaiki var izraisīt elpošanas ceļu kairinājumu. ▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm. ▶ Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īssavienojumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. ▶ Nepieļaujiet īssavienojuma veidošanos starp akumulatora kontaktiem. Tas var izsaukt sprādzienu. ▶ Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no -20 °C līdz 50 °C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā. ▶ Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Drošības noteikumi uzlādes ierīcēm

Izlasiet visus drošības noteikumus un norādījumus instrumenta lietošanai.

Drošības noteikumu un lietošanas norādījumu neievērošana var būt par cēloni elektriskā

trieciena saņemšanai, kā arī izraisīt aizdegšanos un/vai smagu savainojumu.

Pēc izlasīšanas uzglabājiet drošības noteikumus un lietošanas norādījumus turpmākai izmantošanai.

Lietojiet uzlādes ierīci tikai tad, ja esat pilnībā iepazinies ar visām tās funkcijām un spējat tās pielietot bez ierobežojumiem vai arī esat pienācīgi apmācīts darbam ar to.

▶ Nekad neļaujiet lietot uzlādes ierīci bērniem, personām ar ierobežotām psihiskajām, sensorajām un garīgajām spējām vai ar nepietiekošu pieredzi un/vai ar nepietiekošām zināšanām un/vai personām, kas nav iepazinušās ar šiem norādījumiem.

Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai.

▶ Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotaļātos ar uzlādes ierīci. Uzlādējiet vienīgi litija-jonu akumulatorus ar ietilpību 2,0 Ah (sākot ar 10 akumulatora elementiem). Akumulatora spriegumam jāatbilst uzlādes ierīces nodrošinātajam akumulatora uzlādes spriegumam. Nemēģiniet uzlādēt atkārtoti neuzlādējamas baterijas. Pretējā gadījumā pastāv aizdegšanās un sprādziena briesmas.

Sargājiet uzlādes ierīci no lietus vai mitruma. Uzlādes ierīcē iekļūstot mitrumam, pieaug risks saņemt elektrisko triecienu.

▶ Uzturiet uzlādes ierīci tīru. Netīrumi var radīt elektriskā trieciena saņemšanas briesmas. Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, kabeli un kontaktspraudni. Atklājot bojājumus, pārtrauciet uzlādes ierīces lietošanu, līdz bojājumi tiek novērsti. Neatveriet uzlādes ierīci saviem spēkiem, bet nodrošiniet, lai nepieciešamo remontu veiktu kvalificēti speciālisti, nomaiņai izmantojot vienīgi Bosch oriģinālas rezerves daļas. Lietojot bojātu uzlādes ierīci, elektrokabeli un kontaktdakšu, pieaug elektriskā trieciena saņemšanas risks. Nedarbiniet uzlādes ierīci, ja tā atrodas uz viegli degoša materiāla (piemēram, uz papīra, auduma u.c.) vai ugunsnedrošos apstākļos. Uzlādes laikā uzlādes ierīces izdalītais siltums var radīt aizdegšanās briesmas. ▶ Nenosedziet uzlādes ierīces ventilācijas atveres. Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt pareizi funkcionēt. Lai paaugstinātu elektrisko drošību, ieteicams lietot noplūdes strāvas aizsargreleju ar maksimālo nostrādāšanas strāvu 30 mA. Pirms lietošanas vienmēr pārbaudiet noplūdes strāvas aizsargreleju.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretēšana palīdzēs Jums labāk un drošāk lietot izstrādājumu.

Simbols Nozīme

	Kustības virziens
	Reakcijas virziens
	Nēsājiet aizsargcimdus
	Svars
	leslēgšana
	Izslēgšana

Simbols Nozīme

√	Atlauta darbība
	Aizliegta darbība
CLICK	Sadzirdams troksnis
	Piederumi/rezerves daļas

Pielietojums

Šis dārza instruments ir paredzēts piemājas zāliena applaušanai.

Šis dārza instruments nav paredzēts dzīvžogu apgriešanai, trīmēšanai, smalcināšanai u.c. līdzīgiem darbiem.

Šis dārza instruments ir paredzēts zāliena applaušanai līdz zemes līmenim.

Tehniskie dati

Zāliena plāvējs AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Izstrādājuma numurs 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Nominālais spriegums	V 36 36 36 36
Asmens korpusa platums	cm 42 42 42 46
Applaušanas augstums	mm 25 - 80 25 - 80 25 - 80 25 - 80
Zāles savācējtvertnes ietilpība	1 50 50 50 50
Svars atbilstoši EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Sērijas numurs skatīt dārza instrumenta markejuma plāksnīti
Pielaujamā apkārtējā gaisa temperatūra
- uzlādes laikā °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
- darbības laikā °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
- uzglabāšanas laikā °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumulators	litija-jonu	litija-jonu	litija-jonu	litija-jonu	litija-jonu
Nominālais spriegums	V 36 36 36 36
Izstrādājuma numurs/ietilpība
- 2 607 336 913/1 607 A35 02V	Ah	-	2 x 2,0	-	-
- 2 607 336 915/2 607 337 047	Ah	4,0	-	4,0	4,0
- 1 607 A35 058	Ah	-	-	-	-
Akumulatora elementu skaits

Zāliena plāvējs AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
-2 607 336 913/1 607 A35 02V		-10--
-2 607 336 915/2 607 337 047		20 - 20 20
-1 607 A35 058 -- --

Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.

Zāliena plāvējs Advanced		Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Izstrādājuma numurs 3 600 HB9 700 3 600 HB9 700 3 600 HB9 600 3 600 HB9 700
Nominālais spriegums V 36 36 36 36
Asmens korpusa platums cm 46 46 42 46
Applaušanas augstums mm 25 - 80 25 - 80 25 - 80
Zāles savācējtvertnes ietilpība	150 50 50 50
Svars atbilstoši EPTA-Procedure 01:2014	kg 17,5 17,5 17,5 17,5
Sērijas numurs skatīt dārza instrumenta markejuma plāksnīti
Pielaujamā apkārtējā gaisa temperatūra
- uzlādes laikā	°C	0 ... +45	0 ... +45	0 ... +45	0 ... +45
- darbības laikā	°C	+5 ... +50	+5 ... +50	+5 ... +50	+5 ... +50
- uzglabāšanas laikā	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumulators		litija-jonu	litija-jonu	litija-jonu	litija-jonu
Nominālais spriegums V 36 36 36 36
Izstrādājuma numurs/ietilpība
- 2 607 336 913/1 607 A35 02V	Ah -	-	- -
- 2 607 336 915/2 607 337 047	Ah	- -	2 x 4,0	2 x 4,0
- 1 607 A35 058 Ah	6,0	6,0	- -
Akumulatora elementu skaits
- 2 607 336 913/1 607 A35 02V		-	- -	-
- 2 607 336 915/2 607 337 047		-	- 20 20
- 1 607 A35 058		20 20	- -

Visas šajā lietošanas pamācībā norādītās vērtības ir spēkā tad, ja darbs notiek augstumā līdz 2000 m virs jūras līmeņa.

Uzlādes ierīce		AL 3620 CV	AL 36V-20
Izstrādājuma numurs	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Uzlādes strāva	A	2,0	2,0
Uzlādes laiks (tukšam akumulatoram)
- akumulatoram ar ietilpību 2,0 Ah	min.	65	65
- akumulatoram ar ietilpību 4,0 Ah	min.	125	125
- akumulatoram ar ietilpību 6,0 Ah	min.	185	185

Uzlādes ierīce AL 3620 CV AL 36V-20

Svars atbilstoši EPTA-Procedure 01:2014 kg 0,55 0,55

Elektroaizsardzības klase

□/||/||

Informācija par troksni un vibrāciju

Advanced Rotak 36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950

Instrumenta radītā trokšņa parametru vērtības ir noteiktas atbilstoši standartam EN 60335-2-77

Instrumenta radītā pēc A raksturlīknes izsvērtā trokšņa parametru tipiskās vērtības ir šādas:

- trokšna spiediena limenis	dB(A)	74 74 74 74 74 74 74 74
- trokšna jaudas limenis	dB(A)	86 86 86 86 86 86 86 86
- Mērijumu izkliede K	dB	= 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0

Instrumenta radītā svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-77

– Vibrācijas paātrinājuma vērtība ah	m/s2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5
– Mērījumu izkliede K	m/s2	=1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5

Montāža un lietošana

Pielietošana un tās mērķis Attēls Lappuse

Piegādes komplekts A)	A 345
Lokveida roktura atlocīšana	B 346
Darba augstuma regulēšana
Zāles savācējtvertnes iestiprināšana un nonemšana	C 347
Applaušanas augstuma iestatīšana	D 348
Akumulatora ievietošana	E 348
Lietošana- Strāvas kēdes pārtraucēja ievietošana- Ileslēgšana- Applaušana- Izslēgšana- Strāvas kēdes pārtraucēja atvienošana	F 349
Akumulatora izņemšana	G 350
Norādijumi applaušanai	H 350
Zāles savācējtvertnes piepildīšanās indikators: tukšs/pilns	I 351
Lokveida roktura salocīšana	J 352
Asmens apkalpošana/Asmens nomaiņa	K 353

Pielietošana un tās mērķis Attēls Lappuse

Piederumu izvēle

L 353

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Uzsākot lietošanu

Jūsu drošībai

Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru. Rīkojieties šādi arī tad, ja instrumenta elektrokabelis ir bojāts, pārgriezts vai samezglojies. ▶ Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. ▶ Uzmanību! Ievērojiet piesardzību, nepieskarieties rotējošajam griezējasmenim.

Akumulatora uzlādes ierīce

▶ Pievadiet izstrādājumam pareizu elektrotīkla spriegumu! Spriegumam barojošajā elektrotīklā jāatbilst uzlādes ierīces marķējuma plāksnītē norādītajai sprieguma vērtībai. Uzlādes ierīces, kas

paredzētas 230 V spriegumam, var darboties arī no 220 V elektrotīkla.

Akumulators ir apgādāts ar temperatūras kontroles ierīci, kas pieļauj uzlādi vienīgi temperatūras vērtību diapazonā no 0 °C līdz 45 °C. Tas ļauj panākt lielu akumulatora kalpošanas laiku.

Norāde. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.

Pateicoties elektroniskajai elementu aizsardzībai „Electronic Cell Protection (ECP)“, litija-jonu akumulatori tiek aizsargāti pret dziļo izlādi. Ja akumulators ir izlādēts, aizsardzības ierīce izslēdz dārza instrumentu. Šādā gadījumā dārza instruments vairs nedarbojas.

Ja instruments ir automātiski izslēdzies, nemēģiniet to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sabojāt akumulatoru.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem akumulatoriem.

Akumulatora ievietošana un izņemšana

Norāde. Izmantojot nepiemērotus akumulatorus, instruments var nepareizi funkcionēt vai pat tikt bojāts. Ievietojiet uzlādētu akumulatoru. Pārliecinieties, ka akumulators ir pilnībā ievietots.

Lai izņemtu akumulatoru no instrumenta, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru.

Uzlādes gaita

Akumulatora uzlāde sākas, līdzko uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un akumulators ir ievietots uzlādes ierīcē.

Inteliģentā uzlādes procesa gaitā tiek automātiski atpazīta akumulatora uzlādes pakāpe un atkarībā no akumulatora temperatūras un sprieguma tiek izvēlēta optimāla uzlādes strāva.

Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.

Indikācijas elementu nozīme uz uzlādes ierīces (AL 3620 CV/AL 3640 CV/AL 36V-20)

Paātrinātā uzlāde

Zaļā uzlādes indikatora mirgošana norāda, ka notiek akumulatora paātrināta uzlāde. Indikācijas elementi uz akumulatora.

Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.

Norāde. Ātrā uzlāde ir iespējama vienīgi tad, ja akumulatora temperatūra atrodas pieļaujamo uzlādes temperatūras vērtību diapazonā, kas norādīts sadaļā „Tehniskie dati“.

Uzlādējiet akumulatoru

Zaļā uzlādes indikatora pastāvīga degšana signalizē, ka akumulators ir pilnīgi uzlādēts.

Bez tam aptuveni 2 sekundes ilgi skan tonālais signāls, ka ir sasniegta akumulatora maksimālā uzlāde.

Tūlīt pēc uzlādes beigām akumulatoru var izņemt no uzlādes ierīces un sākt tā lietošanu.

Ja akumulators neatrodas uzlādes ierīcē, uzlādes indikatora pastāvīga degšana signalizē, ka uzlādes ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai un uzlādes ierīce ir gatava darbam.

Akumulatora temperatūra ir zemāka par 0 °C vai augstāka par 45 °C

Sarkanā uzlādes indikatora pastāvīga degšana signalizē, ka akumulatora

temperatūra ir ārpus pieļaujamo uzlādes

temperatūras vērtību diapazona, kas norādīts sadaļā „Tehniskie dati“, un tāpēc uzlāde nevar notikt. Akumulatora temperatūrai nonākot pieļaujamo vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās uzlādes režīmā. Ja akumulatora temperatūra atrodas ārpus pieļaujamo uzlādes temperatūras vērtību robežām, pēc akumulatora ievietošanas uzlādes ierīcē iedegas tā sarkanā LED diode.

Akumulatora uzlāde nenotiek

Ja akumulatora uzlādes gaitā rodas kāda cita kļūme, mirgo sarkanais LED indikators.

Šādā gadījumā uzlādes process nevar sākties,

un akumulatora uzlāde nenotiek (skatīt sadaļu „Kļūmju uzmeklēšana”).

Ieteikumi akumulatora uzlādei

Ilgstošas uzlādes laikā, piemēram, bez pārtraukuma veicot vairākus uzlādes ciklus, uzlādes ierīce var sakarst. Tas ir normāli un neliecina par tehnisku kļūmi uzlādes ierīcē.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Uzlādes ierīcē iebūvētais ventilatora vadības mezgls kontrolē ievietotā akumulatora temperatūru. Ja akumulatora temperatūra pārsniedz 30 °C, sāk darboties ventilators un atdzesē akumulatoru līdz optimālajai uzlādes temperatūrai. Ieslēgtais ventilators rada raksturīgu gaisa plūsmas troksni. Ja ventilators nedarbojas, tas nozīmē, ka akumulatora temperatūra atrodas optimālo uzlādes temperatūras vērtību robežās vai arī ventilators ir bojāts. Šādā gadījumā pieaug akumulatora uzlādes laiks.

Norādījumi darbam

Akumulatora uzlādes pakāpes indikators

Akumulators ir apgādāts ar uzlādes pakāpes indikatoru, kas parāda tā uzlādes pakāpi. Uzlādes pakāpes indikatoru veido 3 zaļas LED diodes.

Lai aktivizētu uzlādes pakāpes indikatoru, nospiediet uzlādes pakāpes indikatora taustiņu. Pēc aptuveni 5 sekundēm uzlādes pakāpes indikators automātiski izdziest.

Akumulatora uzlādes pakāpi var pārbaudīt arī tad, ja tas ir atvienots.

LED indikatori Akumulatora uzlādes pakāpe

Pastāvīgi deg 3 zaļas LED diodes	≥ 2/3
Pastāvīgi deg 2 zaļas LED diodes	≥ 1/3
Pastāvīgi deg 1 zaļas LED diodes	≤ 1/3

Mirgo 1 zaļa LED diode Rezerve

Ja pēc instrumenta ieslēgšanas neiedegas neviena LED diode, akumulators ir bojāts un to nepieciešams nomainīt. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi var nolasīt tikai laikā, kad dārza instruments nedarbojas.

Akumulatora uzlādes laikā trīs zaļās LED diodes secīgi uz īsu brīdi iedegas un tad izdziest. Ja akumulators ir pilnīgi uzlādēts, visas trīs zaļās LED diodes deg pastāvīgi. Aptuveni 5 minūtes pēc akumulatora pilnīgas uzlādes trīs zaļās LED diodes izdziest.

Akumulatora temperatūras kontroles indikators

Temperatūras kontroles indikatora sarkanā LED diode signalizē, ka akumulatora vai dārza instrumenta elektroniskā mezgla (ja akumulators ir ievietots instrumentā) temperatūra ir ārpus optimālo vērtību diapazona robežām. Šādā gadījumā dārza instruments nedarbojas vai darbojas ar nepilnu jaudu.

Akumulatora temperatūras kontrole

Nospiežot taustiņu vai ieslēdzēju, sarkanā LED diode mirgo (ja ir ievietots akumulators): Akumulatora temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām.

Ja akumulatora temperatūra pieaug virs 70 °C, tas izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.

Dārza instrumenta elektroniskā mezgla temperatūras kontrole

Nospiežot ieslēdzēju, sarkanā LED diode deg pastāvīgi. Tas nozīmē, ka dārza instrumenta elektroniskā bloka temperatūra ir zemāka par 5 °C vai augstāka par 75 °C.

Ja akumulatora temperatūra pieaug virs 90 °C, dārza instrumenta elektroniskais mezgls izslēdzas līdz brīdim, kad temperatūra pazeminās, atgriežoties pieļaujamo darba temperatūras vērtību diapazona robežās.

Instrumenta veiktspēja (akumulatora darbības laiks)

Instrumenta veiktspēja (akumulatora darbības laiks) ir atkarīga no applaujamo zālaugu īpašībām, piemēram, no zālāja biezuma, mitruma, zāles garuma, kā arī no applaušanas augstuma.

Applaušanas laikā bieži ieslēdzot un izslēdzot dārza instrumentu, samazinās tā veiktspēja (akumulatora darbības laiks).

Lai nodrošinātu optimālu dārza instrumenta veiktspēju (akumulatora darbības laiku), ieteicams applaušanu veikt biežāk, samazināt applaušanas augstumu un applaušanas laikā pārvietoties normālā gaitā.

Tālāk sniegtajā piemērā ir parādīta sakarība starp appļaušanas augstumu un dārza instrumenta veiktspēju ar vienu pilnīgi uzlādētu akumulatoru.

Applaušanas apstākļi

Ļoti plāna, sausa zāle

Veiktspēja
akumulatoram ar ietilpibu 2,0 Ah	līdz 250 m2
akumulatoram ar ietilpibu 4,0 Ah	līdz 500 m2
akumulatoram ar ietilpibu 6,0 Ah	līdz 750 m2

Lai palielinātu instrumenta darbības laiku, ieteicams iegādāties papildu akumulatoru Bosch pilnvarotā dārza instrumentu tehniskās apkalpošanas uzņēmumā.

Kļūmju uzmeklēšana un novēršana

Simptoms Iespējamais cēlonis Kļūmes novēršana

Nedarbojas motors Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties Bosch klientu apkalpošanas uzņēmumā

Simptoms Iespējamais cēlonis Kļūmes novēršana

	Akumulators ir izlādējies Uzlādējiet akumulatoru
	Akumulatora temperatūra ir par zemu vai par augstu	Nogaidiet, līdz akumulators ir sasilis vai atdzisis
	Zāle ir pārāk gara Maks. pieļaujamais zāles garums	ir 30 cm pie lielākā applļaušanas augstuma iestatījuma
	Ir nostrādājusi motora aizsardzība ľaujiet dzinējam	atdzist un palieliniet applļaušanas augstumu
	Strāvas kēdes pārtraucējs nav pareizi vai pilnīgi ievietots instrumentā	levietojiet pārtraucēju pareizi
Dārza instruments darbojas ar pārtraukumiem	Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties Bosch klientu apkalpošanas uznēmumā
	Ir nostrādājusi motora aizsardzība ľaujiet dzinējam	atdzist un palieliniet applļaušanas augstumu
Aiz dārza instrumenta paliek nevienmērigs plāvums un/vai motors darbojas smagi	Applaušanas augstums ir pārāk mazs Palieliniet applļaušanas augstumu
	Asmeņi ir kluvuši neasi	Asmens nomaiņa (attēls K)
	Iespējams nosprostojums Izslēdziet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucēju Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus)
	Asmens ir nepareizi iestiprināts lestipriniet asmeni pareizi
Pēc dārza instrumenta ieslēgšanas tā asmens negriežas	Asmens ir iestrēdzis zālē Izslēdziet dārza instrumentu un atvienojiet tā strāvas kēdes pārtraucēju Novērsiet nosprostojumu (vienmēr uzvelciet dārznieka aizsargcimdus)
	Ir valīgs asmens stiprinājuma uzgrieznis/skrūve Pieskrūvējiet asmens stiprinājuma uzgriezni/ skrūvi (ar griezes momentu 22 Nm)
Dārza instruments stipri vibrē un/vai trokšņo	Ir valīgs asmens stiprinājuma uzgrieznis/skrūve Pieskrūvējiet asmens stiprinājuma uzgriezni/ skrūvi (ar griezes momentu 22 Nm)
	Ir bojāti asmeņi	Asmens nomaiņa (attēls K)

Akumulators un uzlādes ierīce

Pazīme Iespējamais cēlonis Kļūmju novēršana

Uz uzlādes ierīces mirgo sarkanais uzlādes indikatorsAkumulatora uzlāde nenotiek	Akumulators nav (pareizi) ievietots uzlādes ierīce	Pareizi ievietojiet akumulatoru uzlādes ierīce
	Akumulatora kontakti ir netīri Notīriet akumulatora	kontaktus, piemēram,vairākkārt pievienojot akumulatoru uzlādes ierīcei un atvienojot no tās, vai arī nomainiet akumulatoru
	Akumulators ir bojāts Nomainiet akumulatoru
Uzlādes ierīces akumulatora uzlādes indikatori neiedegas	Uzlādes ierīces kontaktdakša nav pievienota vai ir slikti pievienota elektrotikla kontaktligzdai	(Līdz galam) iebīdiet uzlādes ierīces kontaktdakšu elektrotikla kontaktligzdā
	Ir bojāta elektrotikla kontaktligzda, elektrokabelis vai uzlādes ierīce	Pārbaudiet spriegumu elektrotikla kontaktligzdā vai nogādājiet uzlādes ierīci pārbaudei Bosch pilnvarotā elektroinstrumentu remonta darbnicā

Apkalpošana un apkope

Akumulatora apkope

Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu, atvienojiet tā strāvas ķēdes pārtraucēju un izņemiet akumulatoru, kā arī noņemiet zāles savācējtvertni. ▶ Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.

Lai nodrošinātu optimālu akumulatora izmantošanu, ievērojiet šādus ieteikumus un veiciet šādas darbības.

• Sargājiet akumulatoru no mitruma un ūdens.
• Uzglabājiet dārza instrumentu tikai pie temperatūras vērtībām no 20 °C līdz 50 °C. Vasaras laikā neatstājiet akumulatoru karstumā, piemēram, automašīnas salonā.
• Uzglabājiet akumulatoru atsevišķi, neievietojot to dārza instrumentā.
• Neatstājiet akumulatoru dārza instrumentā, ja tas ir pakļauts tiešai saules staru iedarbībai.
• Optimālā temperatūra akumulatora uzglabāšanai ir 5 °C.
• Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Pārvietošana

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Ja akumulators tiek pārsūtīts caur trešajām pusēm (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet valējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Ievērojiet arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais dārza instruments, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

veidā.

Neizmetiet dārza instrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgās elektriskās un elektroniskās ierīces, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori:

Lūdzam ievērot norādījumus, kas sniegti sadaļā Transportēšana.

Lietuvių k.

Saugos nuorodos

	DurhamTehnilised dokumendid saadaval: *
Iv	2000/14/EK: izmērītais trokšņa jaudas līmenis ir 86 dB(A), izkliede K ir = 2,0 dB, garantētais trokšņa jaudas līmenis ir 86 dB(A)Atbilstības novērtēšana ir veikta saskaņā ar pielikumu VI. Izstrādājuma kategorija: 32Deklarētā pārbaudes vieta: SGS Consumer Testing, Unit 12A & 12B, Bowburn South Industrial est., Bowburn, Durham, DurhamTehniskā dokumentācija no: *
It	2000/14/EB: išmatuotas garso galios lygis 86 dB(A), paklaida K = 2,0 dB, garantuotas garso galios lygis 86 dB(A)Atitikties vertinimas atliktas pagal priedą VI. Gaminio kategorija: 32Notifikuota įstaiga: SGS Consumer Testing, Unit 12A & 12B, Bowburn South Industrial est., Bowburn, Durham, DurhamTechninė dokumentacija saugoma: *

BOSCH
