Produkto tipas	Belaidė vejapjovė
Prekės ženklas	Bosch
Modelis	AdvancedRotak 36650
Maitinimas	Ličio jonų baterija 36 V
Pjovimo plotis	42 cm
Reguliuojamas pjovimo aukštis	25-80 mm (centrinis reguliavimas)
Surinkimo dėžės tūris	50 L
Svoris	17,5 kg
Baterijos tipas	Ličio jonų, kintama talpa (2,0 / 4,0 / 6,0 Ah)
Orientacinis veikimo laikas	Iki 250 m² (2,0 Ah baterija) / 500 m² (4,0 Ah) / 750 m² (6,0 Ah)
Garso slėgio lygis	74 dB(A)
Garso galios lygis	86 dB(A)
Vibracija	< 2,5 m/s² (neapibrėžtis K=1,5 m/s²)
Peilio tipas	Rotacinis plieninis peilis
Pagrindinės funkcijos	Pjovimas, lapų surinkimas
Saugumas	Automatinis išjungiklis, apsauga nuo perkrovos, automatinis peilio sustabdymas
Priežiūra	Valymas minkštu šepečiu, reguliarus peilių keitimas
Galimos atsarginės dalys	Peiliai, baterijos, įkroviklis
Darbinė temperatūra	+5°C iki +50°C
Laikymo temperatūra	-20°C iki +50°C

Dažnai užduodami klausimai - AdvancedRotak 36650 BOSCH

Kaip įkrauti bateriją?

Naudokite tinkamą įkroviklį (AL 3620 CV arba AL 36V-20). Prijunkite įkroviklį prie elektros tinklo, įdėkite bateriją. Greito įkrovimo procesas rodomas žaliai mirksint. Baterija visiškai įkrauta, kai visi trys žali šviesos diodai šviečia nuolat. Visiškas įkrovimas trunka apie 65 min. 2,0 Ah, 125 min. 4,0 Ah, 185 min. 6,0 Ah.

Kokį pjovimo aukštį pasirinkti?

Pjovimo aukštis reguliuojamas nuo 25 iki 80 mm centrine svirtimi. Įprastai vejai nustatykite 50-60 mm. Vasarą ar sausros metu rinkitės didesnį aukštį (70 mm), kad apsaugotumėte žolę. Lapams naudokite maksimalų aukštį (80 mm).

Kaip pakeisti peilį?

Atjunkite jungiklį ir išimkite bateriją. Mūvėkite pirštines. Atsukite centrinę veržlę (sukimo momentas 22 Nm). Išimkite susidėvėjusį peilį ir sumontuokite naują originalų Bosch peilį laikydamiesi montavimo krypties (sparneliai turi būti nukreipti į viršų). Tvirtai užsukite.

Ką daryti, jei vejapjovė neužsiveda?

Patikrinkite, ar baterija yra įkrauta ir tinkamai įdėta. Patikrinkite baterijos temperatūrą (nuo 0 iki 45°C įkrovimui). Įsitikinkite, kad jungiklis yra įjungtas. Jei variklis užsikimšęs žole, išjunkite ir pašalinkite kliūtį. Jei problema išlieka, kreipkitės į Bosch techninės priežiūros tarnybą.

Kaip išvalyti vejapjovę?

Niekada nenaudokite aukšto slėgio plovimo įrenginio arba laistymo žarnos. Po kiekvieno naudojimo išimkite bateriją ir išvalykite korpusą bei peilius sausu minkštu šepečiu. Kruopščiam valymui naudokite šepetį ir drėgną skudurėlį. Reguliariai valykite baterijos ventiliacijos angas.

Koks vejapjovės veikimo laikas?

Veikimo laikas priklauso nuo baterijos talpos: iki 250 m² su 2,0 Ah baterija, 500 m² su 4,0 Ah ir 750 m² su 6,0 Ah. Pjovimo sąlygos (tanki, drėgna žolė, žemas pjovimo aukštis) sumažina veikimo laiką. Rekomenduojama pjauti dažniau, kad optimizuotumėte trukmę.

Kaip laikyti vejapjovę?

Po valymo sulenkite rankeną kompaktiškam laikymui. Laikykite vejapjovę ir bateriją sausoje vietoje, apsaugotoje nuo šalčio ir tiesioginės šilumos (temperatūra nuo -20°C iki 50°C). Ilgesniam saugojimui išimkite bateriją iš vejapjovės. Ideali baterijos laikymo temperatūra yra 5°C.

Ar galiu naudoti kitą bateriją nei Bosch?

Ne, naudokite tik originalias Bosch baterijas, skirtas šiam sodo įrankiui. Naudojant bet kurią kitą bateriją, gali kilti sužalojimų, gaisro ar veikimo sutrikimų pavojus. Suderinamos baterijos yra ličio jonų 36 V tipo, kurių talpa ne mažesnė kaip 2,0 Ah.

Kaip sureguliuoti pjovimo aukštį?

Reguliavimas atliekamas centrine svirtimi, esančia ant korpuso. Sukite svirtį, kad pasirinktumėte norimą aukštį (7 padėtys nuo 25 iki 80 mm). Prieš bet kokius veiksmus įsitikinkite, kad vejapjovė išjungta ir baterija išimta.

Ką daryti, jei vejapjovė neįprastai vibruoja?

Nedelsdami išjunkite vejapjovę, atjunkite jungiklį ir išimkite bateriją. Patikrinkite, ar peilis tinkamai sumontuotas ir ar varžtai tvirtai priveržti (sukimo momentas 22 Nm). Jei peilis pažeistas arba nesubalansuotas, pakeiskite jį. Jei vibracija išlieka, susisiekite su Bosch techninės priežiūros tarnyba.

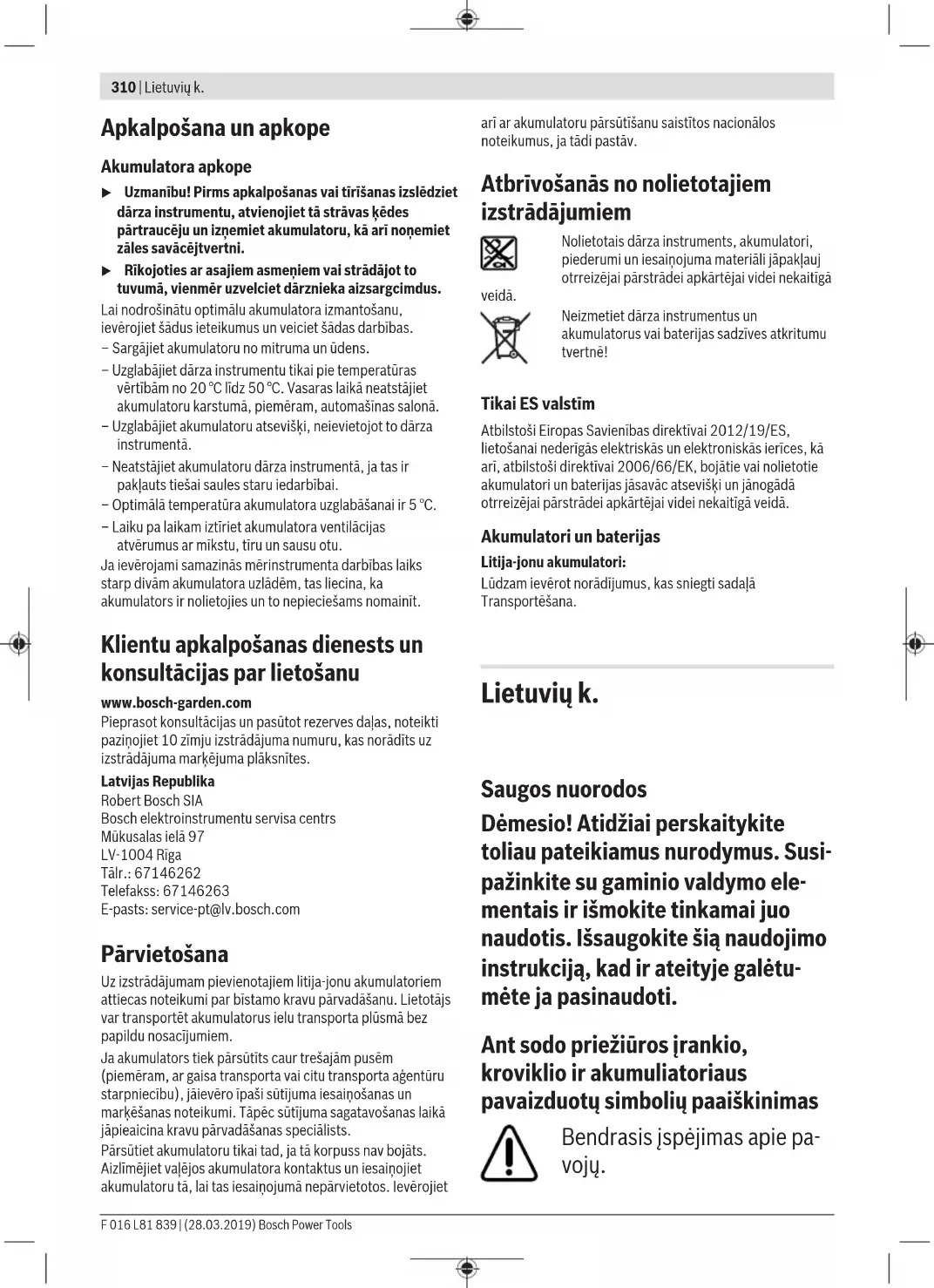

NAUDOJIMO INSTRUKCIJA AdvancedRotak 36650 BOSCH

Dėmesio! Atidžiai perskaitykite toliau pateikiamus nurodymus. Susipažinkite su gaminio valdymo elementais ir išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Ant sodo priežiūros įrankio, kroviklio ir akumuliatoriaus pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo instrukciją.

Saugokite, kad netoli esančių asmenų nesužeistų įrankio į orą išsviesti kieti objektai.

Įspėjimas: kai su gaminiu dirbama, laikykitės nuo jo saugaus atstumo.

Atsargiai: nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus.

Prieš pradėdami sodo priežiūros įrankio techninės priežiūros ar remonto darbus, taip pat prieš palikdami sodo priežiūros įrankį be priežiūros net ir trumpam laikui, jį išjunkite ir ištraukite elektrinės grandinės pertraukiklį (raktą).

Netaikoma.

Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai sustos. Išjungus sodo priežiūros įrankio variklį, peiliai dar kurį laiką sukasi ir gali sužeisti.

Nenaudokite gaminio, kai lyja, ir nepalikite jo lyjant lauke.

Imkitės apsaugos priemonių nuo elektros smūgio.

Netaikoma.

Kroviklį naudokite tik sausose patalpose.

Kroviklis yra su apsauginiu transformatoriumi.

Sodo priežiūros įrankio neplaukite didelio slėgio plovimo įrenginiu ar sodo reikmėms skirta vandens žarna.

Naudojimas

Niekada neleiskite šiuo gaminiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai. Kai su šiuo gaminiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje. ▶ Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, kuriems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiems asmenims naudotis sodo priežiūros įrankiu. ▶ Vaikus būtina prižiūrėti, kad jie su šiuo gaminiu nežaistų. ▶ Niekada nenaudokite sodo priežiūros įrankio, jei arti yra žmonių, ypač vaikų, ar naminių gyvūnų. ▶ Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Kai naudojate gaminį, neavėkite atviru apavu iš gumos ar sandalais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis.

312 | Lietuvių k.

▶ Rūpestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus. Prieš pradėdami naudoti, visada patikrinkite, ar nesusidėvėję ir nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas. ▶ Pjaukite veją tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. ▶ Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite. ▶ Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia. - Dirbdami eikite lėtai, niekada neskubėkite. ▶ Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio. Jūsų saugumui rekomenduojame dėvėti klausos organų apsaugos priemones. ▶ Nedirbkite su gaminiu, jei esate pavargę ar sergate arba vartojote alkoholio, medikamentų ar narkotikų. - Dirbti šlaituose gali būti pavojinga: - Nepjaukite ypač stačiuose šlaituose. – Nuožulnioje vietoje ar esant šlapiai žolei, visada atsargiai eikite. - Nuožulniose vietose visada pjaukite veją tik skersai šlaito, o ne aukštyn-žemyn.

kite veją tik skersai šlaito, o ne aukštyn-žemyn.

- Keisdami kryptį šlaituose, būkite ypač atsargūs.

Eidami atbuline eiga arba traukdami sodo priežiūros įrankį, būkite ypač atsargūs. ▶ Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada netraukite jo link savęs. ▶ Norėdami apversti sodo priežiūros įrankį arba pervežti jį per neapželdintą plotą, arba pergabenti iš vienos darbo vietos į kitą, būtinai palaukite, kol sodo priežiūros įrankio peiliai sustos. ▶ Įjungdami arba paleisdami variklį, sodo priežiūros įrankio neapverskite. Sodo priežiūros įrankį įjunkite laikydamiesi naudojimo instrukcijoje pateiktų nurodymų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių. ▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis. ▶ Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo srities. ▶ Niekada nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis. Visada užtikrinkite, kad sandėliuojamas sodo priežiūros įrankis visais 4 ratais stovėtų ant grindinio. Sodo priežiūros įrankį kelkite tik už nešimui skirtos rankenos. Su rankena elkitės atsargiai.

▶ Nedarykite jokių gaminio pakeitimų. Neleistinai pakeistas gaminys gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją.

Lapų rinkimas

Lapų rinkimo peilio forma tokia, kad nuo vejos galėtų surinkti rudenį nukritusius lapus. Kad ši funkcija veiktų kuo geriau, laikykitės šių nurodymų:

– Rinkite lapus tik nustatę didžiausią pjovimo aukštį. – Rinkite lapus tik nuo vejos. – Prieš pradėdami rinkti lapus patikrinkite darbo plotą, užtikrinkite, kad kiti asmenys, naminiai gyvūnai, stikliniai daiktai ir automobiliai būtų saugiu atstumu.

Elektrinės grandinės pertraukiklį (raktą) ištraukite

– visada, kai pasišalinate nuo sodo priežiūros įrankio. – prieš šalindami įstrigusius daiktus. – prieš sodo priežiūros įrankį tikrindami, valydami arba reguliuodami. – atsitrenkę į kliūtį. Tada nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas. Jei reikia, pakeiskite peilį. – sodo priežiūros įrankiui pradėjus neįprastai vibruoti (nedelsdami patikrinkite).

Techninė priežiūra

Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis.

▶ Užtikrinkite, kad būtų tinkamai priveržtos visos veržlės, sraigtai ir varžtai, kad gaminys būtų saugus naudoti. ▶ Reguliariai tikrinkite, ar gera žolės surinkimo maišo būklė, ar jis nesusidėvėjo. ▶ Patikrinkite gaminį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis. ▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius. ▶ Įsitikinkite, kad keičiamos dalys yra Bosch pagamintos ar leistos naudoti. Prieš padėdami gaminį sandėliuoti, pašalinkite visas apnašas ir jį švariai nuvalykite. Jei reikia, valykite minkštu sausu šepečiu.

Saugos nuorodos ir patarimai, kaip optimaliai elgtis su akumuliatoriumi

Prieš įstatydami akumuliatorių įsitikinkite, kad sodo priežiūros įrankis yra išjungtas ir ištrauktas elektrinės grandinės pertraukiklis (raktas). Įstatant akumuliatorių į įjungtą sodo priežiūros įrankį gali įvykti nelaimingas atsitikimas. Naudokite tik šiam sodo priežiūros įrankiui skirtus Bosch akumuliatorius. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti ar sukelti gaisrą. ▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Tai gali sukelti sprogimo pavojų.

Šalia nenaudojamo akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ir kitokių mažų metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus akumuliatoriaus kontaktų trumpajam jungimui, galima nusideginti ir gali kilti gaisras.

Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Garai gali dirginti kvėpavimo takus.

• Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. ▶ Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus. ▶ Saugokite akumuliatorių nuo drėgmės ir vandens. Sodo priežiūros įrankį laikykite nuo –20 °C iki 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje.
• Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Saugos nuorodos dirbantiems su krovikliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Kroviklį naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jį visiškai įvaldę arba buvote atitinkamai apmokyti.

▶ Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar dvasinių gebėjimų asmenims, taip pat asmenims, kuriems trūksta patirties ir (arba) žinių, ir (arba) su šiomis instrukcijomis nesusipažinusiems asmenims naudotis krovikliu. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai. ▶ Prižiūrėkite vaikus. Taip bus užtikrinama, kad vaikai su krovikliu nežaistų. - Įkraukite tik Bosch ličio jonų akumuliatorius, kurių talpa nuo 2,0 Ah (nuo 10 akumuliatoriaus celių). Akumuliatoriaus įtampa turi sutapti su kroviklio tiekiama akumuliatoriaus įkrovimo įtampa. Neįkraukite pakartotinai

neįkraunamų baterijų. Priešingu atveju kyla gaisro ir sprogimo pavojus.

Saugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį patekęs vanduo padidina elektros smūgio riziką.

▶ Prižiūrėkite, kad kroviklis visuomet būtų švarus. Nešvarumai kelia elektros smūgio pavojų. Kaskart prieš pradėdami naudoti patikrinkite kroviklį, kabelį ir kištuką. Jei aptikote pažeidimų, kroviklio nenaudokite. Patys neatidarykite kroviklio, jį remontuoti leidžiama tik kvalifikuotiems specialistams, remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti krovikliai, kabeliai ir kištukai didina elektros smūgio riziką. ▶ Nenaudokite kroviklio padėję jį ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. ▶ Neuždenkite kroviklio ventiliacinių angų. Priešingu atveju kroviklis gali perkaisti ir netinkamai veikti. Didesniam elektros saugumui užtikrinti rekomenduojama naudoti pažaidos srovės apsauginį jungiklį, kurio maks. paleidimo srovė yra 30 mA. Visada prieš naudojimą patikrinkite pažaidos srovės apsauginį jungiklį.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, turite žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai supratę simbolius, su šiuo gaminiu dirbsite geriau ir saugiau.

Simbolis Reikšmė
	Judėjimo kryptis
	Reakcijos jėgos kryptis
	Mūvėkite apsauginėmis pirštėnėmis
	Masė
	Jjungimas
	Išjungimas
	Leidžiamas veiksmas
	Draudžiamas veiksmas
CLICK	Girdimas garsas

Simbolis Reikšmė

Papildoma įranga ir atsarginės dalys

Naudojimas pagal paskirtį

Sodo priežiūros įrankis skirtas vejai privačiose valdose pjauti.

Sodo priežiūros įrankis nėra skirtas gyvatvorėms karpyti, vejos pakraščiams dailinti, šakoms smulkinti ir pan.

Sodo priežiūros įrankis skirtas vejai ties žeme pjauti.

Techniniai duomenys

Žoliapjovė AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Gaminio numeris 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Vardinė įtampa V 36 36 36 36
Peilių korpuso plotis cm 42 42 42 46
Pjovimo aukštis mm 25 - 80 25 - 80 25 - 80 25 - 80
Žolės surinkimo krepšio tūris	1 50 50 50 50
Svoris pagal EPTA-Procedure 01:2014	kg 17,5 16,5 17,5 17,5
Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio
Leidžiamoji aplinkos temperatūra
-jkraunant °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-naudojant °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-sandėliuojant	°C	-20 ... +50	-20 ... +50	-20 ... +50	-20 ... +50
Akumuliatorius		Ličio jonų Ličio jonų		Ličio jonų Ličio jonų
Vardinė įtampa V 36 36 36 36
Gaminio numeris / talpa
-2 607 336 913/1 607 A35 02V	Ah	-	2 x 2,0	-	-
-2 607 336 915/2 607 337 047	Ah	4,0	-	4,0	4,0
-1 607 A35 058	Ah	-	-	-	-
Akumuliatoriaus celių skaičius
-2 607 336 913/1 607 A35 02V		-10	-	-
-2 607 336 915/2 607 337 047		20	-20 20
-1 607 A35 058		-	-	-	-

Visos vertės šioje instrukcijoje pateiktos naudojant žemiau arba lygiai 2000 metrų aukštyje virš jūros lygio.

Žoliapjové		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Gaminio numeris		3 600 HB9 700	3 600 HB9 700	3 600 HB9 600	3 600 HB9 700
Vardiné įtampa	V	36	36	36	36
Peilių korpuso plotis	cm	46	46	42	46
Pjovimo aukštis	mm	25 – 80	25 – 80	25 – 80	25 – 80
Žolės surinkimo krepšio tūris	l	50	50	50	50
Svoris pagal EPTA-Procedure 01:2014	kg	17,5	17,5	17,5	17,5

316 | Lietuvių k.

Žoliapjovė Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Serijos numeris žr. firminėje lentelėje ant sodo priežiūros įrankio
Leidžiamoji aplinkos temperatūra
-jkraunant °C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
-naudojant °C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
-sandėliuojant °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Akumuliatorius Ličio jonų Ličio jonų Ličio jonų Ličio jonų
Vardinė įtampa V 36 36 36 36
Gaminio numeris / talpa
-2 607 336 913/1 607 A35 02V	Ah - - - -
-2 607 336 915/2 607 337 047	Ah - - 2 x 4,0 2 x 4,0
-1 607 A35 058 Ah 6,0 6,0 - -
Akumuliatoriaus celių skaičius
-2 607 336 913/1 607 A35 02V		- - - -
-2 607 336 915/2 607 337 047		- - 20 20
-1 607 A35 058		20 20 - -

Visos vertės šioje instrukcijoje pateiktos naudojant žemiau arba lygiai 2000 metrų aukštyje virš jūros lygio.

Kroviklis		AL 3620 CV	AL 36V-20
Gaminio numeris	ES	2 607 225 657	2 607 226 273
	JK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Krovimo srové	A	2,0	2,0
Jkrovimo trukmé (kai akumuliatorius išsikrovęs)
- Akumuliatorius su 2,0 Ah	min.	65	65
- Akumuliatorius su 4,0 Ah	min.	125	125
- Akumuliatorius su 6,0 Ah	min.	185	185
Svoris pagal EPTA-Procedure 01:2014	kg	0,55	0,55
Apsaugos klasė		☐/II	☐/II

Informacija apie triukšmą ir vibraciją

Advanced Rotak	36-650	36-660	36-690	36-750	36-850	36-890	36-905	36-950
3 600 HB9 ...	... 600	... 600	... 600	... 700	... 700	... 700	... 600	... 700

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77.

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

Advanced Rotak		36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 ... ... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700
Vibracijos bendroji vertė ah (trijų krypčių atstojamasis vektorius) ir neapibrežtis K nustatytos pagal EN 60335-2-77
– Vibracijos emisijos vertė an	m/s 2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5
– Neapibrežtis K m/s	2	=1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5

Montavimas ir naudojimas

Veiksmas Pav. Pus-
	lapis
Tiekiamas komplektasA)	A 345
Rankenos atlenkimas	B 346
Darbinio aukščio nustatymas
Žolės surinkimo krepšio uždėjimas ir nu-ėmimas	C 347
Pjovimo aukščio nustatymas	D 348
Akumuliatoriaus jdėjimas	E 348
Naudojimas	F 349
- Elektrinės grandinės pertraukiklio (rak-to) įstatymas
- Jjungimas
- Vejos pjovimas
- Išjungimas
- Elektrinės grandinės pertraukiklio (rak-to) išėmimas
Akumuliatoriaus išėmimas	G 350
Darbo nurodymas „pjauti“	H 350
Pripildymo indikatorius Žolės surinkimo krepšys tuščias / pilnas	I 351
Rankenos sulankstymas	J 352
Peilių priežiūra/keitimas	K 353
Papildomos įrangos pasirinkimas	L 353

A) Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Parengimas naudoti

Jūsų saugumui

Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklį (raktą) ir išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas. ▶ Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi. - Atsargiai: nelieskite besisukančio peilio.

Akumuliatoriaus įkrovimas

Atkreipkite dėmesį į elektros tinklo įtampą! Elektros srovės šaltinio įtampa turi atitikti nurodytąją kroviklio firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti jungiami į 220 V įtampos tinklą.

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Nuoroda: akumuliatorius tiekiamas ne visai įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia prietaisą: Sodo priežiūros įrankis nebeveikia.

Jei prietaisas išjungiamas automatiškai, įjungimo-išjungimo jungiklio nebespauskite. Taip galite sugadinti ličio jonų akumuliatorių.

Laikykitės nuorodų dėl akumuliatoriaus šalinimo.

Akumuliatoriaus įdėjimas ir išėmimas

Nuoroda: jei naudojami netinkami akumuliatoriai, gali sutrikti funkcijos arba sugesti prietaisas.

Įstatykite įkrautą akumuliatorių. Įsitikinkite, kad akumuliatorius tinkamai įstatytas.

Norėdami išimti akumuliatorių iš prietaiso, paspauskite akumuliatoriaus atblokavimo mygtuką ir ištraukite akumuliatorių.

Įkrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas įkišamas į kištukinį lizdą ir akumuliatorius įstatomas į kroviklį.

Dėl taikomos intelektualios įkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos jį įkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas.

Kroviklio indikatorių reikšmės (AL 3620 CV/AL 3640 CV/AL 36V-20)

Greitojo įkrovimo procesas

Apie greitojo įkrovimo procesą praneša greitai mirksintis žalias akumuliatoriaus krovimo indikatorius.

Indikacinis elementas ant akumuliatoriaus: akumuliatorių įkraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesos diodai šviečia nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesos diodai vėl užgęsta.

Nuoroda: greitojo įkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leidžiamosios įkrovimo temperatūros ribose, žr. skyrių „Techniniai duomenys“.

Akumuliatorius įkrautas

Nuolat šviečiantis žalias akumuliatoriaus šviesos diodo indikatorius reiškia, kad akumuliatorius yra visiškai įkrautas.

Taip pat apytikriai 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai įkrautas.

Akumuliatorių galima išimti ir iš karto naudoti.

Kai akumuliatorius neįstatytas, nuolat šviečiantis šviesos diodo indikatorius reiškia, kad kištukas yra įstatytas į elektros lizdą ir kroviklis paruoštas naudoti.

Akumuliatoriaus temperatūra žemesnė negu 0°C arba aukštesnė negu 45°C

Nuolat šviečiantis raudonas šviesos diodo indikatorius reiškia, kad akumuliatoriaus temperatūra yra už leidžiamosios įkrovimo tem-

peratūros ribų, žr. skyrių „Techniniai duomenys“. Kai tik temperatūra yra leidžiamosios temperatūros ribose, kroviklis automatiškai persijungia į greitojo įkrovimo režimą.

Jei akumuliatoriaus temperatūra yra už leidžiamosios įkrovimo temperatūros ribų, įstatant į kroviklį šviečia raudonas akumuliatoriaus šviesos diodo indikatorius.

Įkrovimo procesas negalimas

Įvykus įkrovimo proceso trikčiai, apie tai praneša mirksintis raudonas šviesos diodo indikatorius.

Įkrovimo procesas nepradedamas, akumuliatoriaus įkrauti negalima (žr. „Trikčių nustatymas“).

Įkrovimo nuorodos

Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia kroviklio techninio defekto.

Jei veikimo laikas po įkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl šalinimo.

Akumuliatoriaus aušinimas („Active Air Cooling“)

Kroviklyje integruota ventiliatoriaus valdymo sistema kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesnė už 30 °C, ventiliatorius akumuliatorių aušina iki optimalios įkrovimo temperatūros.

Įjungtas ventilatorius skleidžia vėdinimo triukšmą.

Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimaliose įkrovimo temperatūros ribose arba ventiliatorius yra sugedęs. Tokiu atveju akumuliatoriaus įkrovimo trukmė pailgėja.

Darbo nuorodos

Akumuliatoriaus įkrovos indikatorius

Akumuliatorius yra su įkrovos būklės indikatoriumi, kuris parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės indikatorių sudaro 3 žali šviesos diodai.

Norėdami suaktyvinti įkrovos būklės indikatorių, spauskite akumuliatoriaus įkrovos mygtuką. Maždaug po 5 sekundžių įkrovos būklės indikatorius užgęsta savaime.

Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas.

Šviesos diodų indikatorius Akumuliatoriaus talpa

Nuolat šviečia 3 žali šviesos diodai	≥ 2/3
Nuolat šviečia 2 žali šviesos diodai	≥ 1/3
Nuolat šviečia 1 žalias šviesos diodas	≤ 1/3

Mirksi 1 žalias šviesos diodas Rezervas

Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Dėl saugumo įkrovos būklę galima tikrinti tik tada, kai sodo priežiūros įrankis neveikia.

Akumuliatorių įkraunant trys žali šviesos diodai vienas po kito trumpam užsidega ir vėl užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesos diodai šviečia nuolat.

Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesos diodai vėl užgęsta.

Akumuliatoriaus temperatūros kontrolės įtaiso indikatorius

Temperatūros kontrolės įtaiso raudonas šviesos diodas reiškia, kad akumuliatorius arba sodo priežiūros įrankio elektronika (kai akumuliatorius įstatytas) yra už optimalios temperatūros ribų. Tokiu atveju sodo priežiūros įrankis neveikia arba veikia ne visa galia.

Akumuliatoriaus temperatūros kontrolė

Spaudžiant mygtuką arba įjungimo ir išjungimo mygtuką, mirksi raudonas šviesos diodas (kai akumuliatorius įstatytas): akumuliatoriaus temperatūra yra už leidžiamosios darbinės temperatūros ribų.

Kai temperatūra aukštesnė už 70 °C, akumuliatorius išsijungia ir lieka išjungtas, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.

Sodo priežiūros įrankio elektronikos temperatūros kontrolė

Raudonas šviesos diodas, spaudžiant įjungimo ir išjungimo mygtuką, šviečia nuolat: sodo priežiūros įrankio elektronikos temperatūra yra žemesnė už 5 °C arba aukštesnė už 75 °C. Kai temperatūra aukštesnė už 90 °C, sodo priežiūros įrankio elektronika išsijungia ir lieka išjungta, kol pasiekiamos leidžiamosios darbinės temperatūros ribos.

Pjovimo našumas (akumuliatoriaus veikimo trukmė)

Pjovimo našumas (akumuliatoriaus veikimo trukmė) priklauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės aukščio ir pjovimo aukščio.

Jei sodo priežiūros įrankis pjovimo metu dažnai įjungiamas ir išjungiamas, pjovimo našumas (akumuliatoriaus veikimo trukmė) taip pat sumažėja.

Kad pjovimo našumas (akumuliatoriaus veikimo trukmė) būtų optimalus, rekomenduojama žolę pjauti dažniau,

pjaunant pasirinkti didesnį pjovimo aukštį ir eiti tinkamu tempu.

Apačioje pateiktame pavyzdyje vaizduojamas pjovimo aukščio ir pjovimo našumo ryšys, esant trims akumuliatoriams.

Pjovimo sąlygos

Labai reta, sausa žolė

Pjovimo našumas

Akumuliatorius su 2,0 Ah iki 250 m²

Akumuliatorius su 4,0 Ah iki 500 m²

Akumuliatorius su 6,0 Ah iki 750 m²

Norint pailginti veikimo trukmę, autorizuotame Bosch sodo priežiūros įrankių aptarnavimo skyriuje galima įsigyti papildomą akumuliatorių.

Trikčių nustatymas

Simptomas | Galima priežastis | Šalinimas

Variklis neužsiveda Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į Bosch klientų aptarnavimo skyrių
	Išsikrovęs akumuliatorius įkraukite akumuliatorių
	Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės
	Žolė per aukšta Didžiausias leidžiamas pjaunamos žolės aukštis,nustačius didžiausią pjovimo aukštį, yra 30 cm
	Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės, ir nustatykite didesnįpjovimo aukštį
	Elektrinės grandinės pertraukiklis (raktas) ne-tinkamai arba nevisiškai įstatytas	Tinkamai įstatykite
Sodo priežiūros įrankis veikia su pertrúkiais	Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į Bosch klientų aptarnavimo skyrių
	Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnįpjovimo aukštį
Sodo priežiūros įrankis veją nupjauna nelygiai ir/arba variklis sunkiai veikia	Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį
	Atšipęs peilis	Pakeiskite peilį (žr. pav. K)
	Gali būti užstrigimas lšjunkite sodo priežiūros įrankį ir ištraukite elekt-rinės grandinės pertraukiklj (raktą)Patikrinkite sodo priežiūros įrankio apatinę pusęir prireikus pašalinkite užstrigimą (visada mūvė-kite sodininko pirštínėmis)
	Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį
Sodo priežiūros įrankįjjungus, nesisuka pjovi-mo peilis	Peilį blokuoja žolė lšjunkite sodo priežiūros įrankį ir ištraukite elekt-rinės grandinės pertraukiklj (raktą)Pašalinkite kamštį (visada mūvėkite sodininko pi-rštínėmis)
	Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (22 Nm)

320 | Lietuvių k.

Simptomas | Galima priežastis | Šalinimas

Labai stipri vibracija ir didelis triukšmas	Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą (22 Nm)
	Pažeistas peilis	Pakeiskite peilį (žr. pav. K)

Akumuliatorius ir kroviklis

Požymiai | Galima priežastis | Šalinimas

Mirksi kroviklio raudo-nas akumuliatoriaus krovimo indikatoriusJkrovimo procesas negalimas	Akumuliatorius nejstatytas (arba jstatytas ne-tinkamai)	Tinkamai jstatykite akumuliatorių j kroviklj
	Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., keliskartus paeiliui jstatykite ir išimkite akumuliato-rių), jei reikia, akumuliatorių pakeiskite
	Pažeistas akumuliatorius Akumuliatorių pakeiskite
Nešviečia kroviklio aku-muliatoriaus krovimo indikatoriai	Nejkištas (ar netinkamai jkištas) kroviklio kištukas	Kištuką tinkamai (iki galo) jstatykite j kištukinį liz-dą
	Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis	Patikrinkite maitinimo įtampa, jei reikia, dėl kroviklio patikrinimo kreipkitės į autorizuotas Bosch elektrinių jrankių remonto dirbtuves

Priežiūra ir servisas

Akumuliatoriaus priežiūra

Dėmesio! Prieš pradėdami sodo priežiūros įrankio techninės priežiūros arba remonto darbus, jį išjunkite, ištraukite elektrinės grandinės pertraukiklį (raktą) ir išimkite akumuliatorių bei žolės surinkimo maišą. Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.

Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų:

• Saugokite akumuliatorių nuo drėgmės ir vandens.
• Sodo priežiūros įrankį laikykite nuo -20 °C iki 50 °C temperatūroje. Pvz., vasarą nepalikite akumuliatoriaus automobilyje.
• Akumuliatorių laikykite ne sodo priežiūros įrankyje, o išimtą atskirai.
• Tiesiogiai šviečiant saulei, akumuliatoriaus sodo priežiūros įrankyje nepalikite.
• Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C.
• Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Jei veikimo laikas po įkrovimo pastebimai sutrumpėja, vadinasi akumuliatorius susidėvėjo ir jį reikia pakeisti.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Ieškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Sodo priežiūros įrankis, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Sodo priežiūros įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai ir elektroniniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje Transportavimas pateiktų nuorodų.
