ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AdvancedRotak 36650 BOSCH

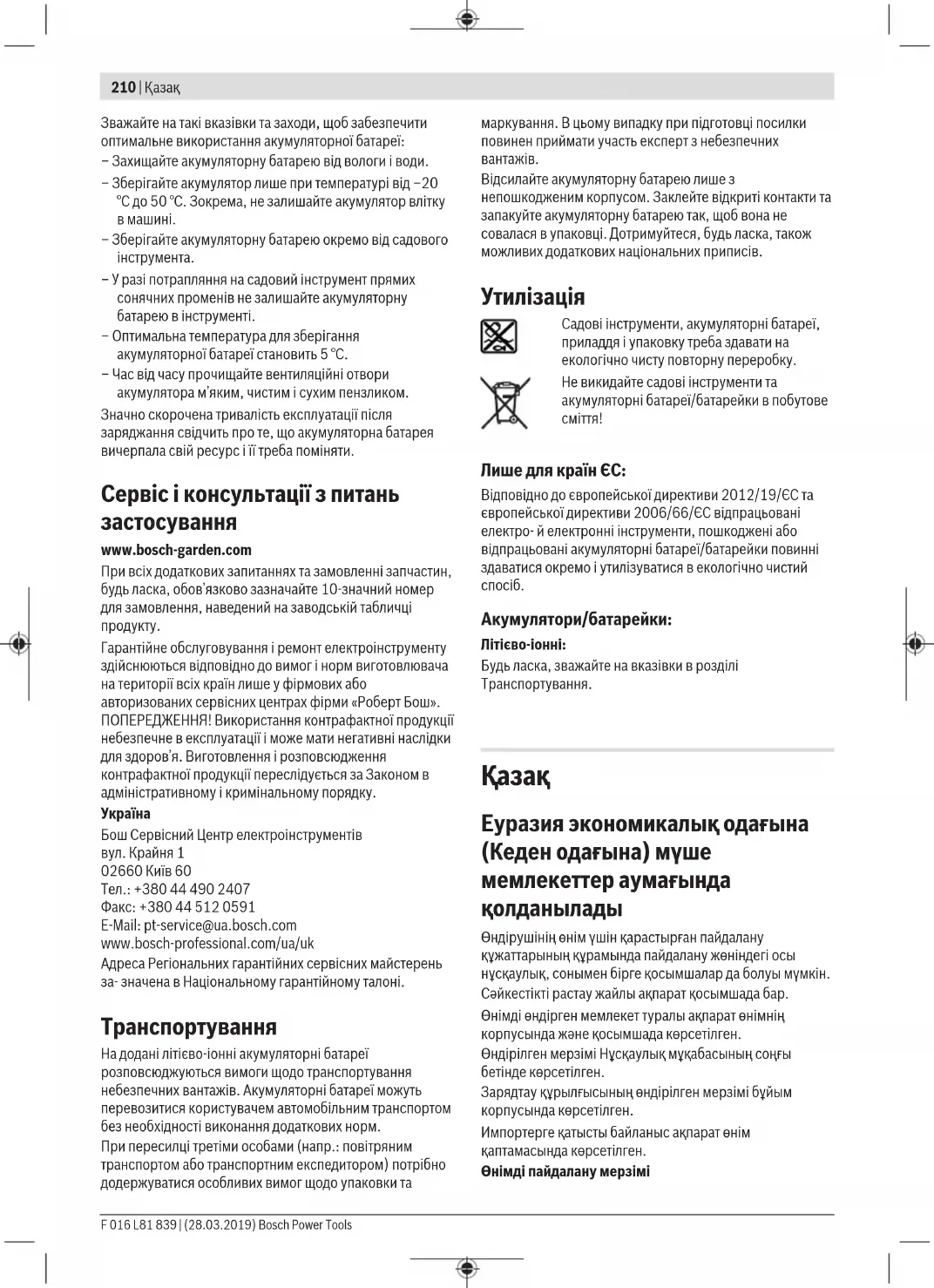

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Зарядтау кұрылғысының өндірілген мерзімі бұйым корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада) пайдаланбаңыз
- корпус ішіне су кірсе кұрылғыны қосушы болмаңыз
- көп үшкын шыкса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
• жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу эшін МЕМСТ 15150 (шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Ескерту! Төмендегі нүсқаулардың барлығын мұқиятпен оқып шығыңыз. Бақ электр бұйымының басқару элементтері мен оны нүсқаулыққа сай түрде қолдану бойынша мәліметтерін оқыңыз. Осы нүсқаулықты кейін қолдану үшін жоғалтпай сақтап жүріңіз.

Бақ электрбүйымындағы, қуаттандыру құралындағы және аккумулятордағы белгілердің мағыналары

Қауіптер бойынша жалпы нұсқаулар.

Колдану нускаулығын окыңыз.

Жакын түрған адамдар шашырылатын бөгде денелер арқылы жаракаттанбауына назар аударыңыз.

Сақтандыру: Бақ электр бұйымы іске қосылып түрганда оған қауіп-қатерсіз а тұрыңыз.

Назарыңызда болсын: Айналып түратын пышактарын түртпеціз.

Бүйымның пышақтары өткір. Аяқ және қол саусақтарларынан айырылудан сақтаныңыз.

Баç электрбуймын жөндеу немесе тазалау алдынан, немесе оны қысқа уақыт үшін де бақылаусыз қалдыру алдынан алдымен бақ электрбұйымын өшіріп, түйықталған түйісінің тоқтатқышын босатып ажыратыңыз.

Колданылмайды.

Бақ электрбуйымның бөлшектерін ұстау алдынан

212|Қазақ

олардың толығымен әбден токтатылып тұруына дейін күтіңіз. Электрбұйымды өшіріп істен шығарғанда да электрбұйым пышактары әлі де айналып тұра беріп, жаралануға апара алады.

Электр бүйымды жауын жауып түрганда колданбаныз немесе оны жауын астында қалдырмаңыз.

Электросоккыдан сактаныңыз.

Колданылмайды.

Электр куаттандырғышын тек қана құрғақ бөлмелерде қолданыңыз.

Электр куаттандырғышы қауіпсіздік трансформаторымен жабдыкталған.

Бақ электрбуйымын тазалау үшін ешкашан жоғары деңгейлі қысыммен істейтін тазалау құрылғыларын немесе бақ шлангілерін қолданбаңыз.

Баскару

▶ Осы электр бүйымды ешкашан балалар немесе осы нүсқаулықтармен таныс болмаған түлғалар тарапынан қолдануын рүқсат етпеніз. Құрал қолданылып жатқан елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін. Электр

буйым іске қосылмай, қолданбай түрған уақытта оны балалар қолдары жете алмайтын қылып сақтаңыз.

▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы бақ электр бүймымен жұмыс істеуге рұқсат етпеніз.
▶ Балалардың электр құралымен ойнамауын қамтамасыз ету үшін балаларға қарап жұруіңіз керек.
▶ Бак электрбуймы жанында түлғалар, әсіресе балалар, немесе жануарлар бар болғанда оны ешкашан қолданбаңыз.
Электрбуйым иесі немесе колданушысы баска адамдардың денсаулығына немесе осылардың мулігіне түскен апаттар немесе шығындар үшін жауапты болады.
Электр бүйымды қолдану барысында ешбір ашық резенкелі аяқ киімін немесе сандал аяқ киімін киіп жүрмеңіз. Әрқашан тұрақты аяқ киімдері мен ұзын шалбар киіп жүріңіз.
▶ Шөп шабылатын жерді муқият тексеріп алып, осы жерде бар болған тас, таяқ, сым, сүйек және

баска заттарын алдын ала жинап шығарып алыңыз.

▶ Колдану алдынан әрқашан электрбүйымның пышақтарының, пышақ бұрандаларының және кесетін құрастырылған топтарының тозып немесе бұзылған қалыпта болмауын тексеріп алыңыз. Тенгерімнің бұзылуын болдырмау үшін тозып немесе бұзылып қалған пышақтар мен пышақ бұрандаларын әрқашан толық жинақтамасымен ауыстырыңыз.

▶ Шөпті тек қана күндізгі жарықта немесе жасанды жарығының жеткілікті күшінде болғанда ғана шабыңыз.
▶ Ауа райы нашар болған жағдайда, әсіресе боран мен найзағай басталайын деп жатқанда көгалшапқышпен жұмыс істеуге болмайды.
▶ Шөп сулы немесе ылғалды қалыпта болғанда бақ электрбүйымын мүмкіндігінше қолданбауыңыз лазым.
▶ Әрқашанда баяу жүріп, ешкашан тез жүрмеңіз.
▶ Бак электрбуймын ешкашан зақымдалған не бұзылған қалыпта болған қорғау жүйелерімен, жапқыштармен немесе қауіпсіздік құрылғыларымен, мысалы сокқыдан қорғайтын жүйесімен және/немесе шөп ұстайтын себетімен, қолданбаңыз.

▶ Өзіңіздің қауіпсіздігіңіз үшін қорғау құлақшаларын киіп жүріп жұмыс істеуіңіз лазым.
▶ Өзіңіз шаршаған қалыпта болғаныңызда немесе ауырып жүргеніңізде, немесе алкоголь, есірткі не дәрі-дәрмектер әсері астында болғаныңызда бүл құралды қолданбаңыз.
Электрбүйымды баурайларда қолдану өте қауіпті болуы мүмкін: - Аса құламалы еңістерінде шөп шаппаңыз.
– Қигаш жерлерде немесе сулы және ылғал шөп үстінде әрқашан тұрақты қауіпсіз түрде жүре алуыңызға назар аударыңыз.
– Кигаш жерлерде эркашан кесе көлденен шөп шабыңыз, ешкашан жоғарыға және төменге қарай шөп шаппаңыз.
– Куламалы еңістерде бағыт өзгертуіңізде аса баяу және мұқият әрекет етіңіз.
- Артка қарай жүргеніңізде немесе бақ электрбұйымын тартқаныңызда аса баяу және мұқият әрекет етіңіз.
▶ Шөп шапкан уақытта бақ электрбұйымын ылғи алға қарай итере отырып жүріңіз, оны ешкашан денецізге қарай тартпаңыз.
▶ Бак электрбүйымын тасымалдау ушін еңкейткеніңізде, немесе устінде шөп жоқ жерлерден өткеніңізде, және бақ

214|Қазақ

электрбүйымын шөп шабылатын жерге және шөп шабылған жерден тасымалдағаныңызда электрбүйым пышақтары токтатылып, іске қосылмай қалыпта болуы тиіс.

▶ Козгалткышты іске косканда немесе жүргізе бастағаныңызда бақ электр бүйымын аудармаңыз.
▶ Бак электрбүйымын қолдану нұсқаулығында көрсетілгендей іске қосып, өзіңіздің аяқтарыңыздың құралдың айналып тұратын бөлшектерінен ұзақ аралықта болуына назар аударыңыз.
▶ Колдарыңыз бен аяктарыңызды айналып түратын бөлшектеріне жақын немесе олардың астыңғы жағында ұстамаңыз.
▶ Бак электрбуйымымен жұмыс істегеніңізде оның шығару бөлшегіне қарай жеткілікті аралықта тұрыңыз.
▶ Козгалтқышы істе болып түрған бақ электрбуйымын ешкашан көтерменіз немесе тасымаңыз.
▶ Бак электр бүйымын сақтау уақытында оның 4 аяқтарының барлығы жерде түрганына көз жеткізіңіз.
▶ Бак электр бүйымын тек қана оның тасымалдау түтқасынан ұстан көтеріңіз. Тасымалдау түтқасын абайлап отыра қолданыңыз.
▶ Буйымды өзгерту бойынша ешбір жұмыстарын өзбасыңызбен өткізбеніз. Руксат

етілмеген өзгерту жұмыстары бақ электр бұйымыңыздың қауіпсіздігін зақымдап, шуылдар мен вибрациялардың өсіп күшейтілуіне апара алады.

Жапырактарды жинау

Жапырақтарды жинау үшін арналған пышағы күздегі жапырақтарды өзіңіздің гүлзарыңыздан жинай алатындай қылып дамытылып шығарылған. Осы функцияның ең оңтайлы нәтижелеріне жете алуы үшін төменdegілерге сай әрекет етуіңіз лазым:

– Жапырақтарды тек қана құралдың максималдық кесу биіктігінде жинаңыз.
– Жапырақтарды тек қана өзіңіздің гүлзарыңызда жинаңыз.
– Жапырақ жинау алдында алдымен жұмыс алаңын тексеріп алып, адамдарды, үй малдарын, әйнектен жасалған бұйымдарды және көліктерді осы жерден ұзакта ұстаңыз.

Электр тізбек токтаткышын босатып ажырату

– Бак электрбүйымды бақылаусыз қалдырып кетуіңіз керек болып қалғанда әрқашан.
– Бугаттауларды кетіріп жою алдынан.
– Бак электрбуйымын тексергеніңізде, тазалағаныңызда немесе

электрбуйым бойынша жұмыстарды өткізгеніңізде.

– Баска заттармен соккылып қалғаннан кейін; бақ электрбуйымында зақымданған не бұзылған жерлерінің пайда болған болмағанын дереу тексеріп, керек болса пышағын аувыстырып алыңыз.
– Бак электрбуймы калыптағыдай емес дірілдей бастаса (dereу тексеріп алыңыз).

Курал күтімі

▶ Өткір пышақтар аймағында әрекет етіп немесе жұмыс істеп жүргеніңізде әрқашан арнайы бак қолғаптарын киіп жүріңіз.
▶ Бак электр бүйымымен қауіпсіз түрде жұмыс істеуін қамтамасыз ете алу үшін сомдар, бұрандамалар мен бұрандаларының барлығы тұрақты түрде бекітілгенің тексеріп алыңыз.
▶ Шеп ұстау себетінің тозып кетіп кетпегенін ұдайы тексеріп жүріңіз.
▶ Бак электр бүйымын тексеріп, тозып немесе бұзылып кеткен бөлшектерін қауіпсіздік себептерінен ауыстырыңыз.
▶ Тек қана осы бақ электрбуйымы үшін арналған кесетін пышақтарын қолданыңыз.
▶ Ауыстырылатын бөлшектері Бош фирмасының бүйымдары болғанына назар аударыңыз.

Сактауға қою алдынан алдымен бақ электр бұйымның таза және қалдықтарсыз қалыпта болғанын тексеріп алыңыз. Керек болса, жұмсак құрғақ қылшақпен тазалаңыз.

Қауіпсіздік нұсқаулары мен аккумуляторды оңтайлы түрде пайдалану бойынша нұсқаулар

Аккумуляторды құралға енгізу алдынан алдымен бақ электрбұйымның өшіріліп қойылғанын және электр тізбек тоқтатқышы босатылып ажыратылып қойылғанын тексеріп алыңыз. Аккумуляторды қосылып түрған бақ электрбұйымына енгізу апаттарға апара алады.
Тек қана осы бақ электрбуйымы үшін арналған арнайы Bosch аккумуляторларын қолданыңыз. Басқа түрлі аккумуляторларды қолдану жаралану және өрт қауібіне апара алады.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.

Акумуляторды ыстыктан (мысалы, узак уақыт бойы күн сәулеленуінен де), оттан, судан және выгалдан қорғаңыз. Жарылу қауібі бар.

Колданылмаған аккумуляторды қағаз қыстырғыштардан, тиындардан, кілттерден, инелерден, бурандалардан немесе контакттарға бөгет ете алатын басқа металл заттардан алыс жерде сақтаңыз. Аккумулятордың контактары арасындағы қыскқа мерзімді түйықталу себебінен күйіп қалу немесе өрт пайда болуы мүмкін.
Аккумуляторда зақымданған жерлері бар болғанда немесе ол дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бул жағдайда жұмыс аумағына таза ауа кіргізіп, шағымдар болса, дәрігерге жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Аккумулятордың қысқа түйықталуын өткізбеңіз. Жарылу қауібі бар.
▶ Аккумуляторды сүйықтықтардан және ылғалдықтан қорған жүріңіз.

216|Қазақ

Бақ электрбуймын температура аумағы -20 °C және 50 °C аралығында болған жерлерде ғана сақтаңыз. Бақ электрбуймын, мысалы, жазда көлікте қалдырмаңыз.
Аккумулятордың желдету саңылауларын жұмсақ, таза және құргғақ қылшақпен анда-санда мұқият тазалап жүріңіз.

Куаттандыру құралдары үшін қауіпсіздік нұсқаулықтары

Қауіпсіздік бойынша нұсқаулары мен сақтандырулардың барлығын оқыңыз. Қауіпсіздік бойынша нұсқаулықтары мен сақтандыруларын ұстанбау не орындамау

электр соккысына, өрт шығуына және/немесе ауыр жаракаттануға апара алуы мүмкін.

Нускаулыктар мен сақтандыруларын барлығын келешек үшін сақтап жүріңіз.

Куаттандыру күралын тек қана оның барлық функцияларының толығымен бағалап, оларды ешбір шектеусіз орындай алатыныңызға сенімді болғаныңызда немесе осы күрал бойынша лайықты нұсқаулықтарды алғанда пайдалануыңыз лазым.

▶ Балаларға, денелік, сенсорлық немесе ақыл-ой қабілеттері шектелген адамдарға немесе осындай құралдармен жұмыс тәжірибесі жеткіліксіз болған және/немесе білімі жеткіліксіз болған және/немесе осы қолдану нұсқаулықпен таныс болмаған адамдарға ешкашан осы бақ электр бүймымен жұмыс істеуге рұқсат етпеніз. Құрал қолданатын елдегі үлтық заңдар мен ережелері арқылы қолданушы жасының шектелуі мүмкін.

▶ Балаларға қарап, оларды бақылап жүріңіз. Осының арқасында балалардың куаттандыру құралымен ойнамауы қамтамасыз етілетін болады.

▶ Тек қана қуаты 2,0 Ah Bosch литий- иондық аккумуляторларын (10 Ah- дан жоғарырақ болғанда

аккумуляторлық ұяшықтарын) қуаттандырыңыз. Аккумулятор кернеуі қуаттандыру құралының аккумуляторды қуаттандыру кернеуіне сай болуы қажет. Қайта қуаттандыра алынбайтын аккумуляторларын қуаттандырмаңыз. Бүл өрт немесе жарылу қауібіне апара алады.

Куаттандыру куралын жаңбыр немесе сыз түсе алмайтын жерлерде сақтаңыз. Куаттандыру куралының ішіне су кіруі электр тоғы соғу қауїбін артырады.

Зарядтау құралын таза ұстаңыз. Құралдың ластануы ток соғуы қауіпін түындатады.
Эр пайдаланудан алдын зарядтау құралын, кабельді және айырды тексеріңз. Ақауды байқасаңыз зарядтау құралын пайдаланбаңыз. Зарядтау құралын өзіңз ашпаңыз, оны тек білікті маманға және түпнусқалы бөлшектермен жәндетіңз. Закымдалған зарядтау құралы, кабель және айыр электр тоғының соғу қаупін артырады.
Зарядтау құралын қосулы қүйде оңай жанатын беттердің (мысалы, қағаз, мата және т.б.) үстіне қоймаңыз немесе жанғыш заттардың жанында пайдаланбаңыз. Зарядтау кезінде зарядтау құралының қызуы себебінен өрт қаупі пайда болады.
▶ Куаттандыру куралының желдету саңылауларын жаппаңыз. Бул куаттандыру куралының қызып, дұрыс жұмыс істемей қалуына апара алады.
Электрлік қауіпсіздігін артыра алу үшін максимальдық ажырату тоғы 30 мА болған дифференциалдық тоқ құралын қолдануыңыз лазым. Қорғаныстық ажырату құралын әр қолдану алдынан әрқашан тексеріңіз.

Белгілер

Төмендері белгілер колдану нускаулығын оқу және түсіну үшін маңызды. Белгілер мен олардың мағынасын есте сақтаңыз. Белгілерді дұрыс түсіну кұралды дұрыс әрі одан да сенімдірек түрде пайдалануға көмек болады.

Белгі Мағына
	Қозғалыс бағыты
	Реакция бағыты
	Қорғау қолғабын киіп жүріңіз

Белгі Мағына

	Салмағы
	Іске қосу
	Өшіру
	Руксат етілген қолдану әрекеттері
	Руксат етілмеген қолдану әрекеттері
CLICK!	Естілетін шуылдар

Белгі Мағына

Курамдас бөлшектер/косалкы бөлшектер

Тағайындалу бойынша

колданылуы

Бак электрбүйымы жеке түрмыс жерлерінде гулзарда шөп шабу жұмыстары үшін мақсатталған.

Бул бак электрбуймы буталарды кесу, тегістеу және т.б. ушін мақсатталмаған.

Осы бак электрбуймы гулзардағы шөпті жер топырақ деңгейіне дейін кесу үшін арналған.

Техникалық мәліметтер

Кегалшапкыш AdvancedRotak		AdvancedRotak36-650	AdvancedRotak36-660	AdvancedRotak36-690	AdvancedRotak 36-750
Өнім нөмірі 3 600 HB9 600 3 600 HB9 600 3 600 HB9 600 3 600 HB9 700
Атаулы кернеуі В 36 36 36 36
Пышақ түркысының ені	см 42 42 42 46
Кесу биіктігі мм 25 – 80 25 – 80 25 – 80 25 – 80
Шөл ұстау себетінің көлемі	л 50 50 50 50
“EPTA-Procedure 01:2014” құжатына сай салмағы	кг 17,5 16,5 17,5 17,5
Сериялық нөмірі бақ электрбүйымының такташасында қараңыз
сыртқы температурасының ұйғарынды деңгейі
– куаттандыру барысында	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– іске қосылып, қолданғанда	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– сақтау кезінде °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Аккумулятор	литий иондық	литий иондық	литий иондық	литий иондық
Атаулы кернеуі В 36 36 36 36
Өнім нөмірі/қуаты
– 2 607 336 913/1 607 A35 02V	Ah	–	2 x 2,0	–	–
– 2 607 336 915/2 607 337 047	Ah	4,0	–	4,0	4,0
– 1 607 A35 058	Ah	–	–	–	–
Аккумулятор ұяшықтарының саны
– 2 607 336 913/1 607 A35 02V		– 10	–	–
– 2 607 336 915/2 607 337 047		20	– 20 20
– 1 607 A35 058		–	–	–	–

Осы қолдану нускаулығында берілген мәндөрінің барлығы теңіз деңгейінен төменірек немесе теңіз деңгейінен 2000 м биіктікте қолдану үшін өлшеніп берілген.

218|Қазақ

Кегалшапкыш Advanced		Advanced Rotak 36-850	Advanced Rotak 36-890	Advanced Rotak 36-905	Advanced Rotak 36-950
Өнім нөмірі 3 600 HB9 700 3 600 HB9 700 3 600 HB9 600 3 600 HB9 700
Атаулы кернеуі В 36 36 36 36
Пышақ түркысының ені см 46 46 42 46
Кесу бийктігі мм 25 – 80 25 – 80 25 – 80
Шөл ұстау себетінің көлемі	л 50 50 50 50
"ЕРТА-Procedure 01:2014" құжатына сай салмағы	кг 17,5 17,5 17,5 17,5
Сериялық нөмірі бақ электрбүйымының такташасында қараңыз
сыртқы температурасының үйғарынды деңгейі
– куатандыру барысында	°C 0 ... +45 0 ... +45 0 ... +45 0 ... +45
– іске қосылып, қолданғанда	°C +5 ... +50 +5 ... +50 +5 ... +50 +5 ... +50
– сақтау кезінде °C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Аккумулятор	литий иондық	литий иондық	литий иондық	литий иондық
Атаулы кернеуі В 36 36 36 36
Өнім нөмірі/қуаты
– 2 607 336 913/1 607 A35 02V	Ah	-	-	-	-
– 2 607 336 915/2 607 337 047	Ah	-	-	2 x 4,0	2 x 4,0
– 1 607 A35 058	Ah	6,0	6,0	-	-
Аккумулятор үяшықтарының саны
– 2 607 336 913/1 607 A35 02V		-	-	-	-
– 2 607 336 915/2 607 337 047		-	- 20 20
– 1 607 A35 058		20 20	-	-

Осы қолдану нүсқаулығында берілген мәндөрінің барлығы теңіз деңгейінен төменірек немесе теңіз деңгейінен 2000 м биіктікте қолдану үшін өлшеніп берілген.

Куаттандыру куралы		AL 3620 CV	AL 36V-20
Өнім нөмірі	EU	2 607 225 657	2 607 226 273
	UK	2 607 225 659	2 607 226 275
	AU	2 607 225 661	2 607 226 277
	KO	2 607 225 667	2 607 226 279
Куаттандыру тоғы	A	2,0	2,0
Куаттандыру уақыты (аккумулятор куатсызданып қалғанда)
– куаты 2,0 Ah аккумуляторларда	мин	65	65
– куаты 4,0 Ah аккумуляторларда	мин	125	125
– куаты 6,0 Ah аккумуляторларда	мин	185	185
“EPTA-Procedure 01:2014” құжатына сай салмағы	кг	0,55	0,55
Сақтық сыныбы		☐/II	☐/II

Шуыл және дірілдеу бойынша мәліметтер

Advanced Rotak	36-650 36-660 36-690 36-750 36-850 36-890 36-905 36-950
3 600 HB9 .... 600 ... 600 ... 600 ... 700 ... 700 ... 700 ... 600 ... 700

Шуыл эмиссия мәндері EN 60335-2-77 нормасына сай белгіленген

Куралдын "А" кылып белгіленген шуыл деңгейі келесілерге сай болады:

- Дыбыскысымыденгейі	дБ(А)	74 74 74 74 74 74 74 74
- Дыбыстықкуат денгейі	дБ(А)	86 86 86 86 86 86 86 86
- "К" өлшеудәлсіздігі	дБ	= 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0 = 2,0

Ah жалпы тербелу мәні (уш бағыттың векторлық қосындысы) және "К" дәлсіздігі EN 60335-2-77стандартына сай белгіленген

- a_h тербелу эмиссия мәні	M/c^2	< 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5
- “K” өлшеу дәлсіздігі	M/c^2	=1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5 =1,5

Курастырып орнатылуы мен колданылуы

Эрекет мақсаты Сурет Бет

Жеткізу көлемі ^A)	A 345
Ағытқыш доғасын ашу	B 346
Жұмыс биіктігін орнату
Шәп ұстау себетін енгізу/шығару	C 347
Кесу биіктігін орнату	D 348
Аккумуляторды енгізу	E 348
Қолданылуы- Электр тізбек тоқтатқышы енгізу- Іске қосу- Шәп шабу- Өшіру- Электр тізбек тоқтатқышын алып тастау	F 349
Аккумуляторды шығарып алу	G 350
Жұмыс бойынша “шөп шабу” нұскасы	H 350
Шәп ұстағыш себетінің толтырылу деңгейін көрсеткіш, толы/бос	I 351
Ағытқыш доғасын жабу	J 352
Пышақтарды күту/Пышақтарды ауыстыру	K 353
Керек-жарактарды тандау	L 353

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Iске косу

Ескерту! Куту, жәндеу немесе тазалау жұмыстарын әткізу алдынан алдымен бақ электрбуйымын өшіріп, электр тізбек тоқтатқышын босатып, аккумуляторды шығарып алыңыз. Электр тоққа қосу кабелінің зақымданып, кесіліп немесе оралып қалғанында да жоғарыдағыдай әрекеттеніңіз.
Бақ электрбуйымды өшіргеннен кейін пышақтар біrneше секунд бойынша элі де айналып тура береді.
Назарыңызда болсын: Айналып түратын кесу пышағын түртпеціз.

Желі кернеуіне назар аударыңыз! Тоқ көзінің кернеуі қуаттандыру құралының зауыттық тақташасындағы мәндөріне сай болуы тиіс. 230 В белгісімен белгіленген қуаттандыру құралдары 220 В жұмыс істей алады.

Аккумулятор, температура деңгейінің тек 0 °C мен 45 °C арасында ғана қуаттандыруды мүмкін ететін температура бақылаушы жүйесімен жабдықталған. Осының арқысында аккумулятордың жұмыс уақыты ұзақ болуы қамтамасыз етіледі.

Нускау: Аккумулятор жартылай куаттандырылған қалыпта сатылып не жеткізіліп беріледі. Аккумулятор жұмысының толық көлемін қамтамасыз ету үшін оны алғашқы рет пайдалану алдынан алдымен толығымен куаттандырып алыңыз.

220|Қазақ

Литий-иондык аккумуляторды әрқашан куаттандырып отыруға болады, бүл оның пайдалану мерзімін ешбір түрде қыскартпайды. Куаттандыру барысын үзу аккумулятордың зақымдануына апармайды.

Литий иондык аккумулятор "Electronic Cell Protection (ECP)" жүйесі арқылы терең куатсызданудан қөрғалған. Аккумулятор толығымен куатсызданып қалған жағдайда ол құрал қөрғау жүйесі арқылы өшіріліп қойылады: Бақ электрбүйымы жұмыс істемей түр.

Куралдың автоматты түрде өшірілгенінен кейін қосқыш/өшіргіш түймешігін қайта баспаңыз. Бүл аккумулятордың закымдауына апаруы мүмкін.

Аккумуляторды кәдеге жарату туралы нүсқауларын ескеріңіз.

Аккумуляторды орнату/шығарып алу

Нускау: Лайыкты болмаған аккумуляторларды қолдану құралдың дұрыс істемеуіне немесе зақымдануына апара алады.

Куаттандырылған аккумуляторды енгізіңіз.

Аккумулятордың толығымен енгізіліп қойылғанын тексеріңіз.

Аккумуляторды куралдан шығарып алу үшін, аккумуляторды бугаттан шығару түймешігін басып, аккумуляторды шығарып алыңыз.

Куаттандыру барысы

Куаттандыру барысы куралдың желі айыры электр розеткасына енгізіліп, аккумуляор куаттандыру куралына енгізілген сәтте басталады.

“Акылды” куатандыру эдісі аркасында аккумулятордың куатандыру куйі автоматты турде белгіленіп отырып, аккумулятор температурасы мен кернеуіне қарай отыра оңтайлы турде куатандыру тоғы тандалып отырылады.

Осының арқасында аккумулятор қорғалып, куаттандыру құралында сақталғанда әрқашан толығымен куаттанған қалпында қала береді.

Куаттандыру куралындағы көрсеткіш элементтерінің мағынасы (AL 3620 CV/AL 3640 CV/AL 36V-20)

Жылдам куатандыру барысы аккумулятордың куатандыру көрсеткішнің жасыл түспен тез жыпыктап түруы арқылы

білдіріледі.

Аккумулятордың көрсеткіш элементы: Құаттандыру кезінде үш жасыл түсті жарық диод шамдары дәйекті түрде жанып, қысқа ұқыттан кейін өшеді. Үш жасыл түсті жарық диод шамдары үзіліссіз жанып тұруы аккумулятордың толығымен Құаттандырылып болғанын білдіреді. Аккумулятор толығымен Құаттандырылып қойылған сәттен шамамен 5 минут өткеннен кейін жасыл түсті жарық диод шамдары қайтадан өз өздерімен өшеді.

Нускау: Жылдам куаттандыру функциясы тек аккумулятор температурасының лайықты үйғарындды денгейде болғанында ғана қолданыла алынады, "Техникалық мәліметтер" тарауын қараңыз.

Аккумулятордың жарық диодтық куаттандыру көрсеткішінің жасыл түспен

тураҡты жануы аккумулятордың

толығымен куаттандырылып қойылғанын білдіреді.

Сонымен қатар, шамамен 2 секунд бойы аккумулятордың толығымен куатандырылғанын білдіретін дыбыстық сигналдық белгісі беріліп турады.

Осыдан кейін аккумулятор дереу пайдалану үшін куаттандыру құралынан шығарылып алына алады. Ішіне аккумулятор енгізілмеген жағдайда аккумулятордың жарық диодты куаттандыру керсеткішінің турақты жануы желі айырының электр розеткасына енгізіліп, куаттандыру құралы іске қосу үшін дайын болып түрғанын білдіреді.

Аккумулятор температурасының 0°C тен төмен немесе 45°C тен жоғары болуы

Аккумулятордың жарық диодтық қуаттандыру көрсеткішінің қызыл түспен турақты жануы аккумулятордың

температурасы үйғарынды куаттандыру температуралық аумағынан тыс болғанын білдіреді, "Техникалық мәліметтер" тарауын қараңыз. Үйғарынды температура деңгейі орнатылған сәттен кейін куаттандыру құралы автоматты түрде жылдам куаттандыру барысына ауысады.

Аккумулятор температурасы үйғарынды куаттандыру температура деңгейінен тыс аумағында болғанда, қуаттандыру құралы енгізілгенде аккумулятордың қызыл тусті жарық диодтық шамы жанатын болады.

Куаттандыру барысы өткізіле алынбайтын жағдайлар

Куаттандыру барысында баска бөгет пайда болғанда, осы бөгет куаттандыру күралының жарық диодтық шамының қызыл түспен

жыпыктап жанып түруы арқылы көрсетіледі.

Бул жағдайда куаттандыру барысы бастала алмай және аккумулятордың куаттандырыла алмайтын болады ("Қателер мен бөгеттерді белгілеу" тарауын оқыңыз).

Куаттандыру бойынша нускаулар

Аса узак уакыт бойы куатандыру немесе куатандыру циклдарының бірінен кейін бірін қайта бірнеше рет ешбір үзіліссіз өткізу арқылы куатандыру құралы қызып кетуі мүмкін. Осындай куатандыру барыстары ешбір түрде қаупті болмайды, куатандыру құралында техникалық ақауының бар болуын білдірмейді.

Куаттандырылғанынан кейін жұмыс циклдарының айтарлыктай қыскарып қалуы аккумулятордың тозып қалғанын және оны ауыстыру керектігін білдіреді. Кәдеге жарату бойынша нүсқауларын ұстаныңыз.

Куаттандыру күралында күрастырылған желдеткіш басқаруы жүйесі аккумулятордың температурасын бақылап тұрады. Аккумулятор температурасы 30 °C

денгейінен жоғары болса, ол желдеткіш арқылы оңтайлы куаттандыру температурасына дейін суытылып қойылып тұратын болады. Іске қосылып түрган желдеткіш желдету дыбыстарын шығарып тұрады.

Желдеткіштің іске қосылмай тұруы аккумулятор температурасының оңтайлы ауқымда болғанын немесе желдеткіштің бузылып қалуын білдіреді. Бул жағдайда аккумуляторды куаттандыру уақыты ұзаратын болады.

Пайдалану бойынша нускаулар

Аккумулятордың куаттандырылу күйін көрсеткіш

Аккумулятор өзінің куатандырылып жатқан қалпын көрсететін куатандырылу күйінің көрсеткішімен жабдықталған. Куатандыру күйінің көрсеткіші 3 жасыл түсті жарық диодтық шамдарынан тұрады.

Куатандыру күйінің көрсетілуін белсендіру үшін куатандыру күйінің көрсеткіш түймешігін басыңыз. Шамамен 5 секундтан кейін куатандыру күйінің көрсеткіші өз-өзімен өшіп қалады.

Аккумулятордың куаттандырылу күйін аккумулятор күралдан шығарылып қойылған да тексеруге болады.

Жарык диодтык көрсеткіш	Аккумулятор куаты
3 жасыл түсті жарык диодтык шамдарының турақты жанып туруы	≥ 2/3
2 жасыл түсті жарык диодтык шамдарының турақты жанып туруы	≥ 1/3
1 жасыл түсті жарык диодтык шамдарының турақты жанып туруы	≤ 1/3
1 жасыл түсті жарык диодтык шамдарының жыпықтап жанып туруы	Резерв

Түймешікті басканнан кейін ешбір жарык диодтык шамы жанбай тұруы аккумулятордың ақаулы болуын және оны алмастыру қажет болғанын білдіреді.

Қауіпсіздік себептерінен, аккумулятордың куаттандырылу күйін бақ электрбұйымы істен шығарылып қойылған қалыпта болғанда ғана тексеруге болады.

Куаттандыру кезінде үш жасыл түсті жарық диод шамдары дэйекті түрде жанып, қыска уақыттан кейін өшеді. Уш жасыл жарық диодтық шамдарының үзіліссіз жанып туруы аккумулятордың толық куаттандырылып болғанын білдіреді. Аккумулятор толығымен куаттандырылып қойылған сәттен шамамен 5 минут өткеннен кейін жасыл түсті жарық диод шамдары қайтадан өз өздерімен өшеді.

Аккумулятордың температура бақылау үшін арналған көрсеткіші

Температура бақылау үшін арналған қызыл тусті жарық диодтық көрсеткіші аккумулятордың немесе бақ электрбуымның электроникасының (аккумулятор ішіне құрастырылғанда) лайықты температура дәрежесінде болмауын білдіреді. Бул жағдайда бақ электрбуымы істемей немесе толық көлемінде істей алмай тұрады.

Аккумулятордың температуралық бақылауы

Кызыл тусті жарык диодтык шамы туймешікті немесе косу/өшіру ажыраткышын (аккумулятор ішінде күрастырылғанда) басқанда жыпықтап түрады: Аккумулятор температурасы үйғарынды пайдалану температура аумағынан тыс болып жатыр.

Аккумулятор, температура деңгейі 70°C жоғары болғанда, қайтадан лайықты ұйғарынды жұмыс температурасына жеткенше дейін өз-өзімен өшіріліп қойылады.

Бақ электрбуйымның электроникасын бақылау жүйесі

Кызыл тусті жарык диодтык шамы қосу/өшіру ажыратқышын басқанда турақты түрде жанып турады: Бақ электрбұйымының электроникасының температурасы 5 °C теменірек немесе 75 °C жоғарырақ болып түр.

Бақ электрбұйымның электроникасы, температура деңгейі 90°C жоғарырақ болғанда, қайтадан лайықты ұйғарынды жұмыс температурасына жеткенше дейін өз-өзімен өшіріліп қойылады.

Кесу нәтижелері (аккумулятордың автономдық жұмыс уақыты)

Кесу нәтижелері (аккумулятордың автономдық жұмыс уақыты) гулзардың шөп қалындығы, ылғалдылығы, шөп ұзындығы мен шөп биіктігі сияқты көрсеткіштеріне байланысты болады.

Бақ электрбұйымды шөп шабу барысында жиї қосып және өшіру кесу нәтижелерінің төмендетіліп қалуына апарады (аккумулятордың автономдық жұмыс уақыты). Кесу нәтижелерін (аккумулятордың автономдық жұмыс уақыты) артыру үшін жиірек шөп шабу, кесу бийктігін жоғарылату және лайықты жұмыс жылдамдылығымен журу лазым.

Төменде көрсетілген мысал кесу бийктігі мен кесу нәтижелері арасындағы аккумуляторға қатысты болатын өзара байланысын көрсетеді.

Кесу шарттары

Аса жука, күрғақ шөп

Кесу нәтижелері

222|Қазақ

Кесу шарттары
куаты 2,0 Ah аккумуляторларда	250 m^2 дейін
куаты 4,0 Ah аккумуляторларда	500 m^2 дейін

Кесу шарттары
куаты 6,0 Ah	750 m^2 дейін
аккумуляторларда

Аккумулятордың автономдық жұмыс уақытын үзарту үшін Бош компаниясының арнайы қызмет көрсету орталықтарынан бақ электрбұйымдары үшін қосымша аккумуляторын сатып алуыңызға болады.

Кателерді белгілеу

Симптомдар Мумкін болған себептер Көмек

Қозғалтқыш іске қосылмай түр	Бақ электрбұйымының ішкі кабель жүйесі бузылған	Бош компаниясының қызмет көрсету орталығымен хабарласыңыз
	Аккумулятор қуатсызданып қалған Аккумуляторды қуаттандырып алыңыз
	Аккумулятор тым суық/тым ыстық Аккумуляторды жылытып/суытып алыңыз
	Шөп тым ұзын Ең жоғары шөп кесу параметрімен белгіленген максимальдық ұйғарынды шөп биіктігі 30 см
	Қозғалтқыш қорғанысы қосылып кетті Қозғалтқышты суытып алып, кесу биіктігін жоғарырақ қылып орнатыңыз
	Электр тізбек токтатқышы дұрыс енгізілмеген/ толығымен енгізілмеген	Дұрыс енгізіңіз
Бақ электрбұйымы токталулармен жұмыс істеп түр	Бақ электрбұйымының ішкі кабель жүйесі бузылған	Бош компаниясының қызмет көрсету орталығымен хабарласыңыз
	Қозғалтқыш қорғанысы қосылып кетті Қозғалтқышты суытып алып, кесу биіктігін жоғарырақ қылып орнатыңыз
Бақ электрбұйымының кесу нәтижесі біркелкі болмай және/немесе қозғалтқыш әрең жұмыс істеп түр	Кесу биіктігі тым төмен Кесу биіктігін жоғарырақ деңгейде орнатыңыз
	Пышағы дөкір	Пышағын ауыстырыңыз (Қсуретін қараңыз)
	Бітеліп қалуы мүмкін Бақ электрбұйымын өшіріп, электр тізбек токтатқышын босатып алыңыз Бақ электрбұйымының астыңғы жағын тексеріп, керек болса жабысып не ішіне кіріп қалған заттардан тазалаңыз (әрқашан бақ қолғапшаларын киіп жүріңіз)
	Пышақ қате түрде енгізіліп орнатылған Пышақты дұрыс түрде енгізіп орнатыңыз
Бақ электрбұйымын қосқаннан кейін пышақ айналмай түр	Пышақ шөп арқылы бөгеттеліп түр Бақ электрбұйымын өшіріп, электр тізбек токтатқышын босатып алыңыз Бөгет етіп түрған заттарды алып тастаңыз (әрқашан бақ қолғапшаларын киіп жүріңіз)
	Пышақ сомы/пышақ бұрандасы дұрыс бекітілмеген	Пышақ сомын/пышақ бұрандасын нық қылып бекітіңіз (22 Нм)
Қатты вибрациялар/ шуылдар	Пышақ сомы/пышақ бұрандасы дұрыс бекітілмеген	Пышақ сомын/пышақ бұрандасын нық қылып бекітіңіз (22 Нм)
	Пышақ зақымдалған	Пышағын ауыстырыңыз (Қсуретін қараңыз)

Симптомдар Мумкін болған себептер Көмек

Аккумулятордың куаттандыру

Аккумулятор енгізілмеген немесе дұрыс орнатылмаған

Аккумуляторды куаттандыру құралына дұрыс түрде енгізіңіз

F 016 L81 839 | (28.03.2019) Bosch Power Tools

Симптомдар Мумкін болған себептер Көмек

құралындағыкөрсеткіші қызылтүспен жыпықтап түр	Аккумулятодың түйіспелері ластанған Аккумулятордың түйіспелерін тазалаңыз;мысалы, аккумуляторды бірнеше ретқуаттандыру науасына салып-шығарыңыз,қажет болса аккумуляторды ауыстырыңыз
Қуаттандыру барысыөткізіле алынбай түр	Аккумулятор закымдалған Аккумуляторды ауыстырып алыңыз
Аккумулятордыңқуаттандырукөрсеткіштеріқуаттандыруқұралында жанбайтүр	Қуаттандыру құралының желі айырыенгізілмеген (немесе дұрыс енгізілмеген)	Желі айырын (толығымен) розеткаға енгізіңіз
	Электр розеткасы, желі кабелі немесекуаттандыру құралында ақаулық бар	Желі кернеуін тексеріңіз, қуаттандыруқұралын, керек болса, Бош компаниясыныңэлектр құралдары үшін арналған және арнайыруксаты бар қызмет көрсету орталықтарындатексертіп алыңыз

Техникалық күтім және қызмет көрсету

Аккумуляторды күту

► Ескерту! Жөндеу немесе тазалау жұмыстарын еткізу алдынан алдымен бақ электрбуйымын өшіріп, электр тізбек токтатқышын босатып алып, аккумуляторды және шөп устау себетін шығарып алыңыз.
▶ Өткір пышақтар аймағында әрекет етіп немесе жұмыс істеп жүргеніңізде әрқашан арнайы бақ қолғапшаларын киіп жүріңіз.

Аккумулятордың оңтайлы түрде қолдануын қамтамасыз ету үшін төмендегі нұсқаулар мен шараларды ұстанып жүріңіз:

• Аккумуляторды сүйықтықтардан және ылғалдықтан қорған жүріңіз.
  – Бак электрбуймын температура аумағы -20 °C және 50 °C аралығында болған жерлерде ғана сақтаңыз. Бак электрбуймын, мысалы, жазда көлікте қалдырмаңыз.
  – Аккумуляторды бак электрбуйымнан шығарып алып, бак электрбуйымнан бөлек сақтаңыз.
  – Тікелей күн сәулелері түсе алатын жағдайларда аккумуляторды бақ электрбұйым ішінде қалдырмаңыз.
  – Аккумуляторды сактау ушін ең оңтайлы температура деңгейі болып 5 °C саналады.
• Аккумулятордың желдету саңылауларын жұмсақ, таза және құрғақ қылшақпен анда-санда мұқият тазалап жүріңіз.

Куаттандырылғанынан кейін жұмыс циклдарының айтарлықтай қыскарып қалуы аккумулятордың тозып қалғанын және оны ауыстыру керектігін білдіреді.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндетті

турде өнімнің зауыттық такташасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды кабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы 050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Тасымалдау

Бул литий-иондык аккумуляторлар кауіпті тауарларға койылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз.Қажет болса, қосымша үлтық ережелерді сақтаңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр құралдары, аккумуляторлар, керек- жарактар мен каптама материалдары экологиялық түргыдан лайықты түрде кәдеге

жаратылуы тиіс.

Электр куралдарды және аккумуляторларды/батареяларды түрмыстық қоқыстарға арналған контейнерлерге тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропалык 2012/19/EU директивасына сай, қолдануға жарамсыз болып қалған электр және электроника бұйымдары мен құралдары, және 2006/66/ЕС директивасына сай, бұзылған немесе қолдануға жарамсыз болып қалған ескі аккумуляторлар/батареялар бөлек іріктеліп жиналып, қоршаған ортаға зиян келтірілмейтіндей қайта өңдеу үшін кәдеге тапсырылуы тиіс.

Аккумуляторлар/батареялар:

Li-ион:

Тасымалдау тарауындағы нұсқауларына назар аударыңыз.

Română
