Produkto tipas	Belaidė garsiakalbio juosta (Soundbar) su belaidžiu žemųjų dažnių garsiakalbiu ir belaidžiais aplinkos garsiakalbiais
Prekės ženklas	Samsung
Modelis	HWK950
Matmenys (pagrindinis įrenginys)	1210,2 x 81,7 x 131,4 mm (Ilgis x Aukštis x Gylis)
Svoris (pagrindinis įrenginys)	6,7 kg
Matmenys (žemųjų dažnių garsiakalbis)	203,9 x 399,0 x 414,3 mm (Ilgis x Aukštis x Gylis)
Svoris (žemųjų dažnių garsiakalbis)	9,6 kg
Matmenys (aplinkos garsiakalbis)	120,2 x 210,9 x 141,0 mm (Ilgis x Aukštis x Gylis)
Svoris (aplinkos garsiakalbis)	2,0 kg (kiekvienas)
Maitinimas	Kintamosios/nuolatinės srovės adapteris (19 V), komplekte 3 maitinimo laidai
Vardinė išėjimo galia (pagrindinis įrenginys)	18 W x 11, 4 Ω, THD ≤ 10 %
Vardinė išėjimo galia (žemųjų dažnių garsiakalbis)	162 W, 3 Ω, THD ≤ 10 %
Vardinė išėjimo galia (aplinkos garsiakalbiai)	35 W x 4, 4 Ω, THD ≤ 10 %
Palaikomi garso formatai	LPCM 2 kanalai, Dolby Digital, Dolby Atmos (TrueHD/Digital Plus), DTS
Jungiamumas	HDMI (ARC), HDMI IN (x2), skaitmeninis optinis, analoginis AUX, Bluetooth, Wi-Fi
Pagrindinės funkcijos	Dolby Atmos 5.1.4 kanalai, erdvinis garsas, garso režimai (Standartinis, Muzika, Aiškus balsas, Sportas, Kinas, Naktis), Samsung Multiroom programa, automatinis programinės įrangos atnaujinimas
Darbinė temperatūra	+5 °C iki +35 °C
Darbinė drėgmė	10 % iki 75 %
Budėjimo režimo energijos suvartojimas (tinklas įjungtas)	5,8 W
Pridedami priedai	Nuotolinio valdymo pultas (AA baterijos), maitinimo laidai (x3), kintamosios / nuolatinės srovės adapteris, HDMI laidas, sieninio tvirtinimo vadovas, tvirtinimo varžtai, sieniniai laikikliai
Valymas ir priežiūra	Prieš valydami atjunkite įrenginį. Naudokite minkštą, sausą šluostę. Nenaudokite cheminių medžiagų ar vandens.
Sauga	Nelaikykite lietuje ar drėgmėje. Prijunkite prie įžeminto elektros lizdo. Neuždenkite ventiliacijos angų. Naudokite tik pridedamą adapterį.

Dažnai užduodami klausimai - HWK950 SAMSUNG

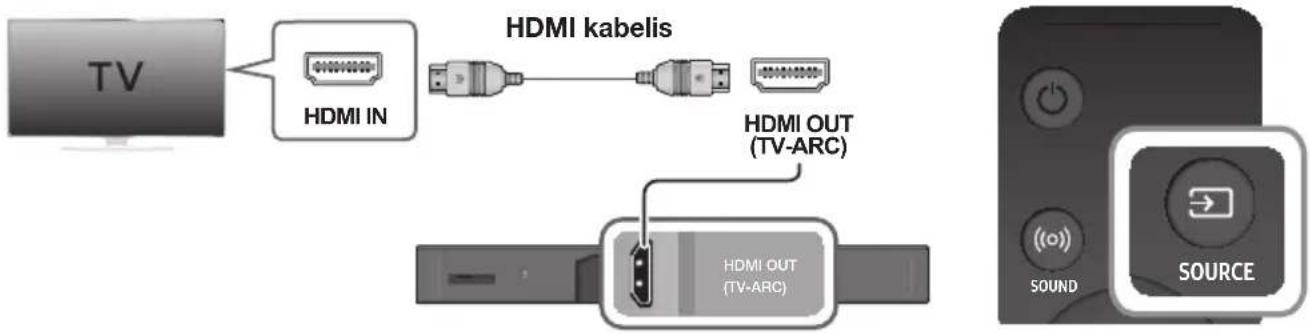

Kaip prijungti garsiakalbio juostą prie televizoriaus?

Naudokite HDMI laidą, kad prijungtumėte garsiakalbio juostos HDMI OUT (TV-ARC) jungtį prie televizoriaus HDMI IN (ARC) jungties. Tada paspauskite nuotolinio valdymo pulte arba šoniniame skydelyje esantį mygtuką SOURCE, kad pasirinktumėte D.IN režimą. Taip pat galite naudoti skaitmeninį optinį kabelį, prijungdami DIGITAL AUDIO IN (OPTICAL) prie televizoriaus optinės išvesties.

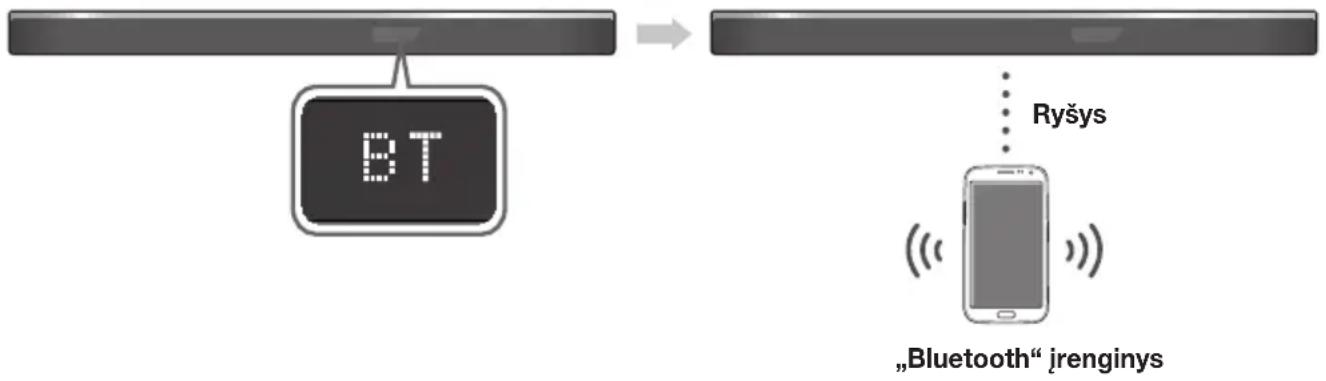

Kaip prijungti garsiakalbio juostą per Bluetooth?

Paspauskite mygtuką SOURCE, kad pereitumėte į BT režimą. Savo Bluetooth įrenginyje ieškokite prietaisų ir pasirinkite [AV] Samsung Soundbar Kxxx. Jei prašoma PIN kodo, įveskite 0000. Garsiakalbio juosta tada parodys prijungto įrenginio pavadinimą.

Kaip įjungti Dolby Atmos garsą?

Dolby Atmos veikia tik HDMI režimu (HDMI1 arba HDMI2). Prijunkite suderinamą šaltinį (Blu-ray grotuvą, konsolę) HDMI laidu prie garsiakalbio juostos HDMI IN įvesties. Šaltinyje nustatykite garso išvestį į dvejetainį srautą (neapdorotą). Mėlyna lemputė dešinėje garsiakalbio juostos pusėje užsidega, kai Dolby Atmos aktyvus.

Kodėl neveikia žemųjų dažnių garsiakalbis?

Pirmiausia patikrinkite, ar žemųjų dažnių garsiakalbis įjungtas. Jei galinė lemputė yra raudona, ryšys nepavyko. Atlikite rankinį prijungimą: 5 sekundes spauskite mygtuką ID SET žemųjų dažnių garsiakalbio gale (mėlyna lemputė mirksės), tada 5 sekundes laikykite nuspaudę nuotolinio valdymo pulto VOL mygtuką (garsiakalbio juosta išjungta). Įjunkite garsiakalbio juostą: mėlyna lemputė turi likti pastoviai įjungta.

Kaip reguliuoti kiekvieno garsiakalbio garsumą?

Paspauskite nuotolinio valdymo pulto mygtuką LEVEL. Naudokite kairėn/dešinėn klavišus, kad pasirinktumėte garsiakalbį (FL, FTL, C, FR, FTR, SL, STL, SR, STR), tada aukštyn/žemyn klavišais reguliuokite garsumą nuo -6 iki +6.

Ar galiu pritvirtinti garsiakalbio juostą prie sienos?

Taip, naudokite pridedamą sieninio tvirtinimo vadovą. Pažymėkite varžtų vietas, išgręžkite skyles, įstatykite tinkamus sienai kaiščius, tada prisukite laikiklius. Pritvirtinkite sieninius laikiklius prie garsiakalbio juostos pridedamais varžtais (M4xL12). Užkabinkite juostą ant sieninių varžtų ir stumkite žemyn, kad užfiksuotumėte.

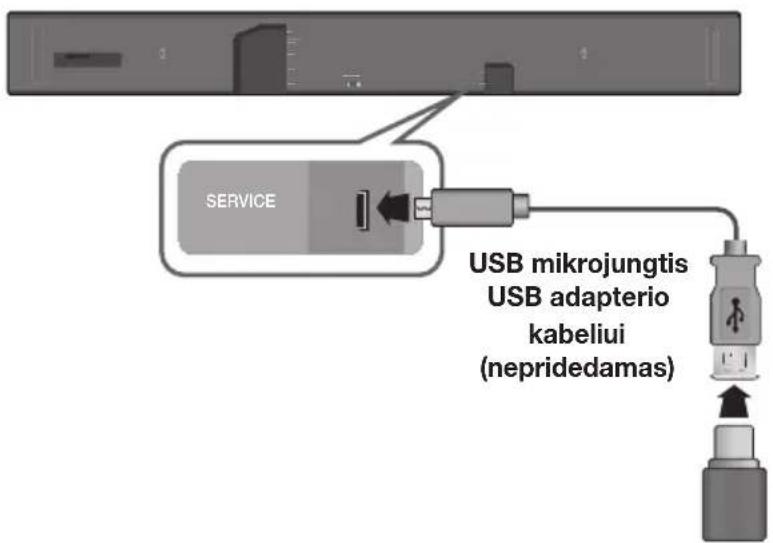

Kaip atnaujinti garsiakalbio juostos programinę įrangą?

Per USB: atsisiųskite naujinimą iš Samsung svetainės, nukopijuokite jį į FAT suformatuotą USB atmintinę. Prijunkite atmintinę prie SERVICE prievado naudodami Micro USB į USB adapterio kabelį (nepridedamas). Įjunkite juostą: ekrane rodoma UPDATE. Neatjunkite naujinimo metu. Juosta automatiškai persikraus. Automatinis naujinimas: jei prijungtas prie interneto, juosta automatiškai ieško ir įdiegia naujinimus net budėjimo režimu.

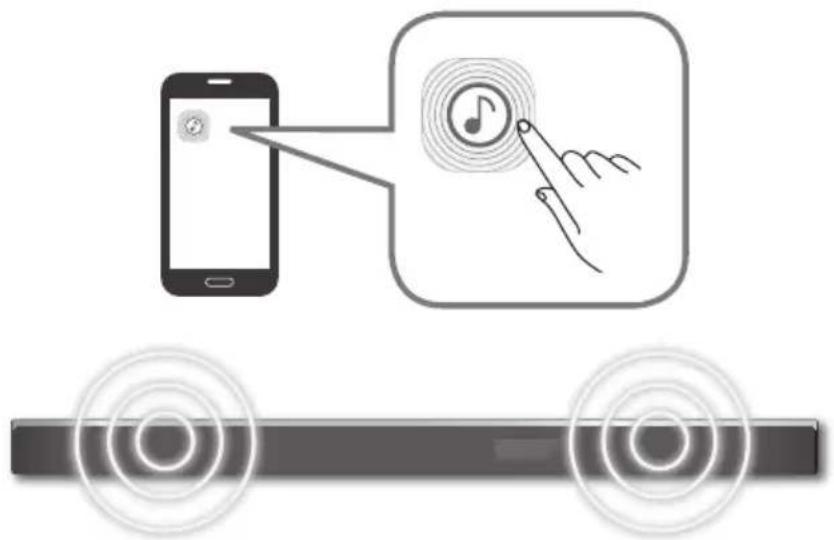

Kaip naudoti Samsung Multiroom programėlę?

Atsisiųskite Samsung Multiroom programėlę iš Google Play arba App Store. Prijunkite savo išmanųjį telefoną prie to paties Wi-Fi tinklo kaip ir garsiakalbio juosta. Paleiskite programėlę ir vykdykite instrukcijas. Galėsite transliuoti muziką, valdyti garsumą ir naudotis srautinio perdavimo paslaugomis bei interneto radiju.

Kokie yra skirtingi garso režimai ir kaip juos pasirinkti?

Paspauskite nuotolinio valdymo pulto mygtuką EFFECT, kad pasirinktumėte iš: STANDARD (originalus garsas), MUSIC (muzika), CLEAR VOICE (aiškus balsas), SPORTS (sportas), MOVIE (kinas) ir NIGHT (naktis). Kiekvienas režimas pritaiko garso atkūrimą pagal turinį.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Patikrinkite baterijas: įdėkite dvi naujas AA baterijas, laikydamiesi poliškumo. Įsitikinkite, kad tarp nuotolinio valdymo pulto ir garsiakalbio juostos nėra kliūčių. Jei problema išlieka, pabandykite priartinti nuotolinio valdymo pultą prie pagrindinio įrenginio.

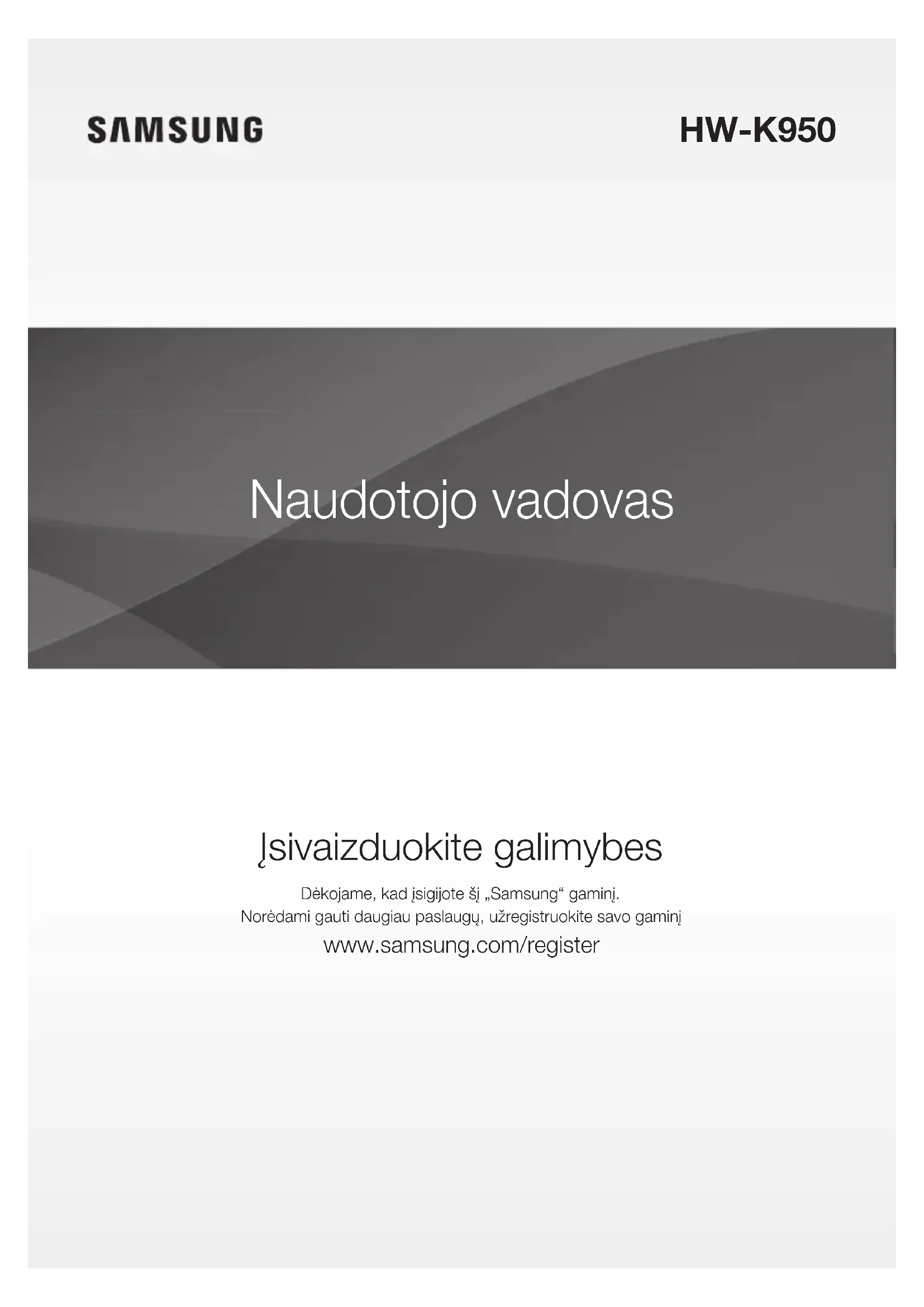

NAUDOJIMO INSTRUKCIJA HWK950 SAMSUNG

Įsivaizduokite galimybes

Dékojame, kad jsigijote šj „Samsung“ gamini.

Norėdami gauti daugiau paslaugų, užregistruokite savo gaminį

www.samsung.com/register

SAUGOS INFORMACIJA

SAUGOS ĮSPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ. JRENGINYJE NĖRA DALIŲ, KURIŲ TECHNINE PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBU KREIPKITĖS J KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.

				Šis simbolis nurodo, kad viduje teka aukšta jtampa. Liestis su bet kokiomis vidinėmis gaminio dalimis yra pavojinga.
				Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimą ir techninę priežiūrą.

	Tai yra II klasės prietaisas. Šis simbolis rodo, kad prietaiso nebūtina jžeminti į saugų jžeminimo tinklą.
	Kintamosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie AC simbolio.
	Pastoviosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie DC simbolio.
	Dėmesio. Vadovaukitės naudojimo instrukcijomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcijomis, susijusiomis su sauga.

JSPĖJIMAS: siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės.

DĖMESIO: NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE J PLAČIĄ LIZDO ANGA IR JSTUMKITE IKI GALO.

• Jrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę ižeminimo jungtį.
• Norint atjungti jrenginj nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištuką turi būti lengva naudoti.

DÈMESIO

• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Nedėkite ant jrenginio daiktų su skysčiais, pvz., vazų.
• Norėdami šį jrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONÉS

Jsitikinkite, kad kintamosios srovės maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant galinėje gaminio pusėje esančio identifikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite jrenginio ant stiprintuvų arba kitos jrangos, kuri gali įkaisti. Šis jrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti jrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate jrenginio ilgą laiką nenaudoti.

Per perkūniją ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

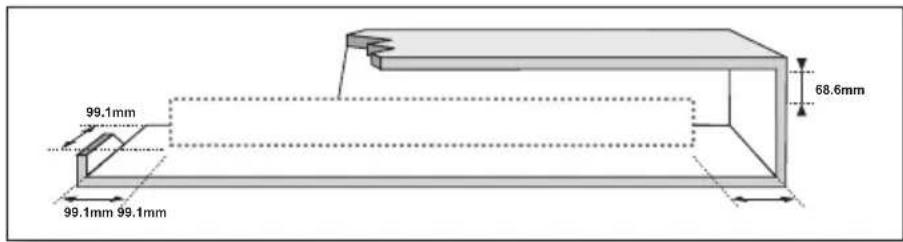

Saugokite gaminj nuo drėgmės (pvz., vazų) ir karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys išils iki kambario temperatūros.

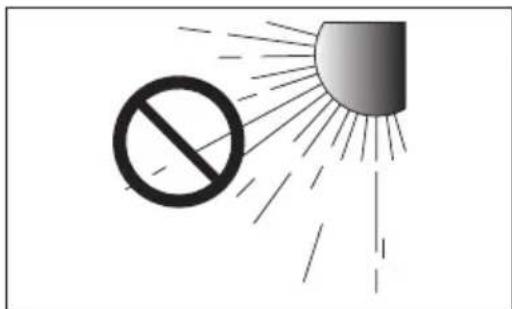

Saugokite jrenginj nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti jrenginys ir sutrikti jo veikimas.

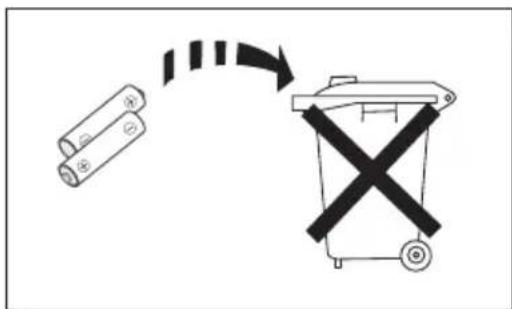

Baterijose, naudojamose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų į ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų. Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

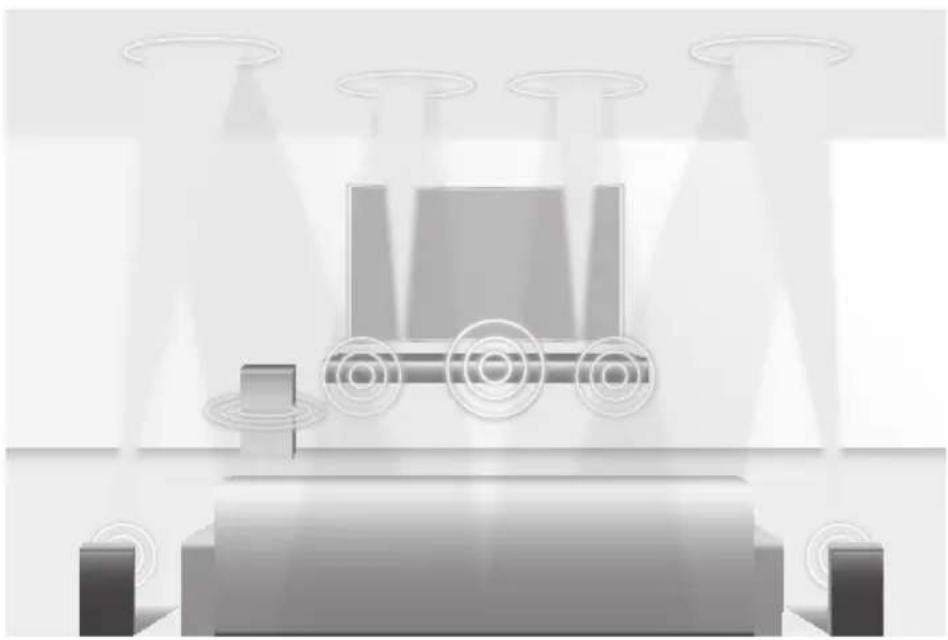

DOLBY ATMOS®

Šis gaminys palaiko „Dolby Atmos®“.

\* Kas yra „Dolby Atmos®“?

„Atmos“ technologija pagerina esamas 5.1 kanalo erdvinio garso sistemas, yra pridedamas viršutinis garsiakalbis. Taip klausytojas iš visų pusių apsupamas garso, tai sukuria įspūdingą, didelės raiškos, sodrią, visapusišką ir gilesnę patirtį. Apie tai, kaip prijungti sistemą, žr. 24 psl.

TURINYS

2 DARBO PRADŽIA

2 Saugos informacija
4 Dolby Atmos®
6 Kas jeina

7 APRAŠAI

7 Priekinis / dešinysis šoninis skydelis
8 Apatinis skydelis
9 Nuotolinio valdymo pultas

14 MONTAVIMAS

14 „Soundbar“ garsiakalbio montavimas

14 Tvirtinimas prie sienos

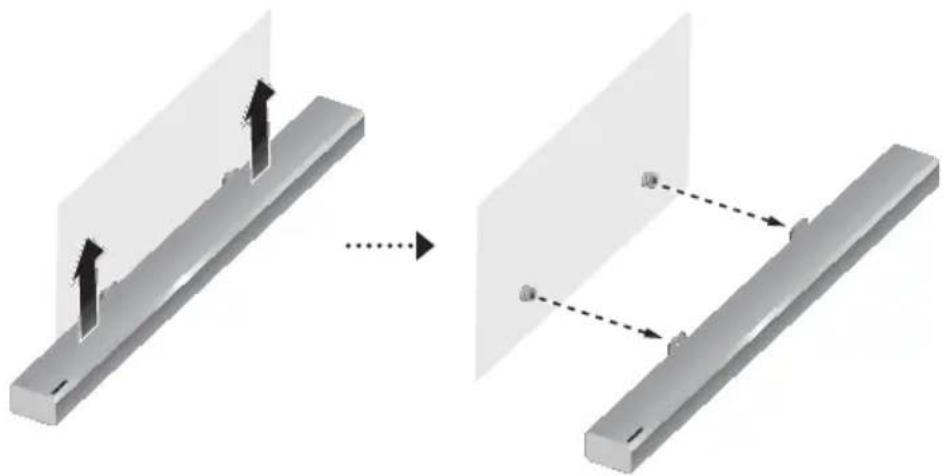

17 „Soundbar“ garsiakalbio nuémimas nuo sienos
18 Erdvinio garso garsiakalbių tvirtinimas ant sienos

19 JUNGTYS

19 Žemųjų dažnių ir erdvinio garso garsiakalbių prijungimas

22 Prijungimas prie televizoriaus

22 Prijungimas prie televizoriaus naudojant HDMI (skaitmeninji) kabelj

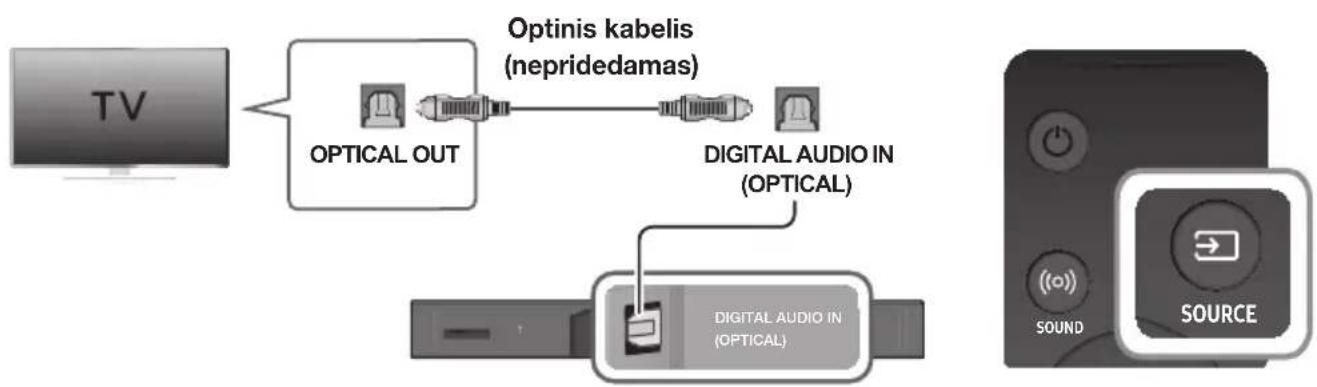

23 Prijungimas prie televizoriaus naudojant skaitmeninį optinį kabelį

24 Prijungimas prie išorinių įrenginių

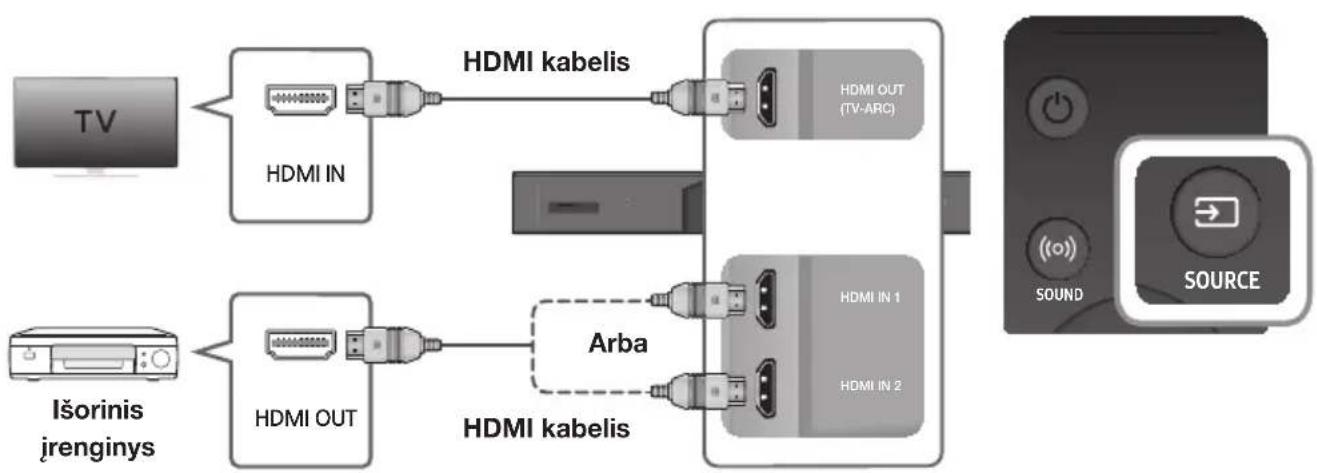

24 Irenginių prijungimas norint naudoti „Dolby Atmos®“

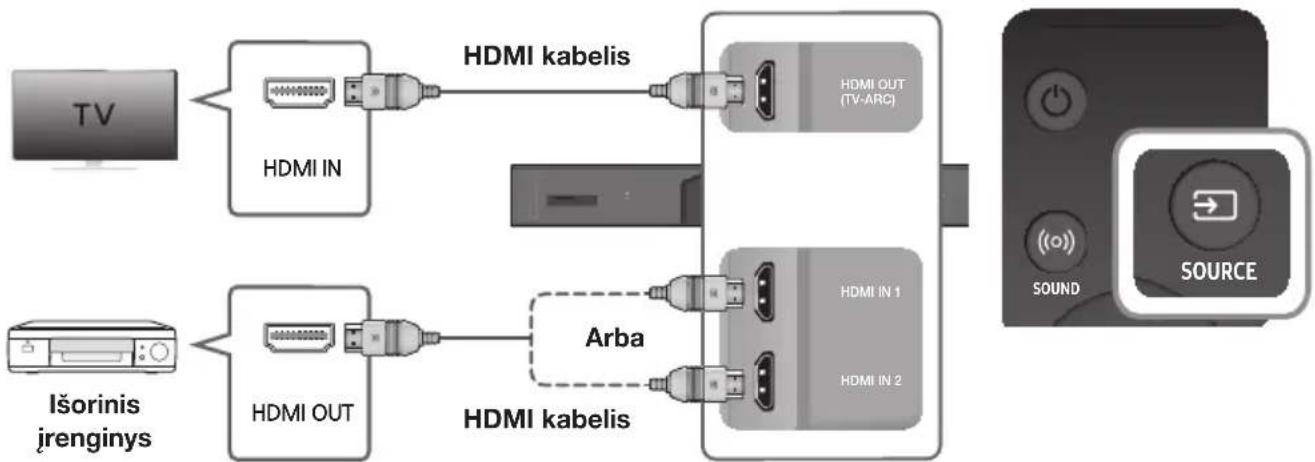

25 HDMI kabelis

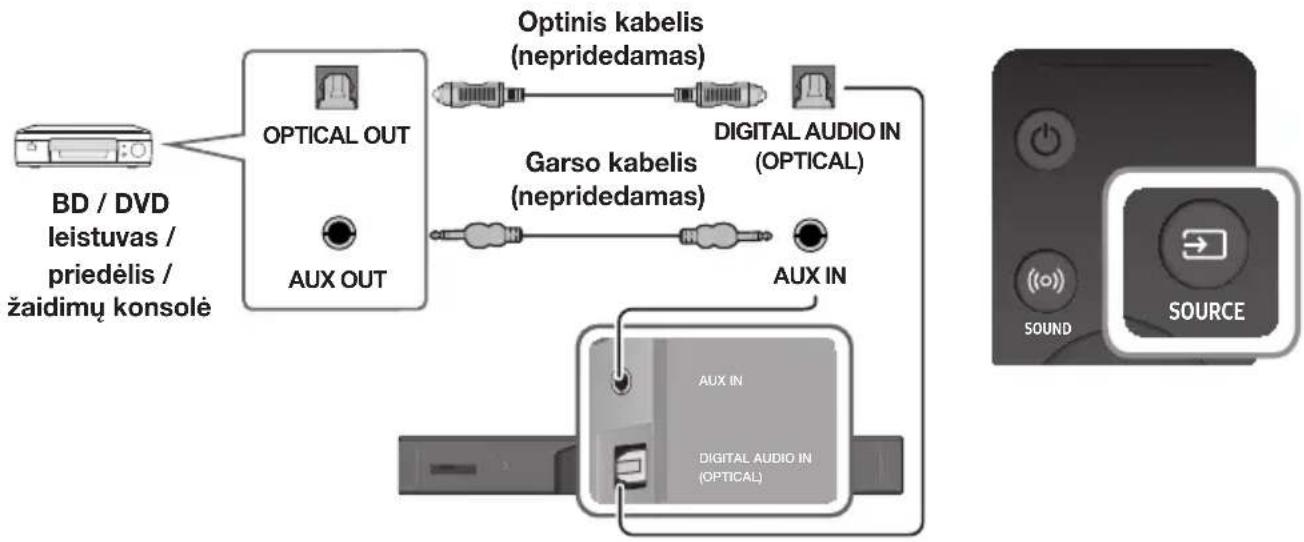

26 Optinis arba analoginis garso kabelis

27 FUNKCIJOS

27 Ivesties veiksena
28 „Bluetooth“

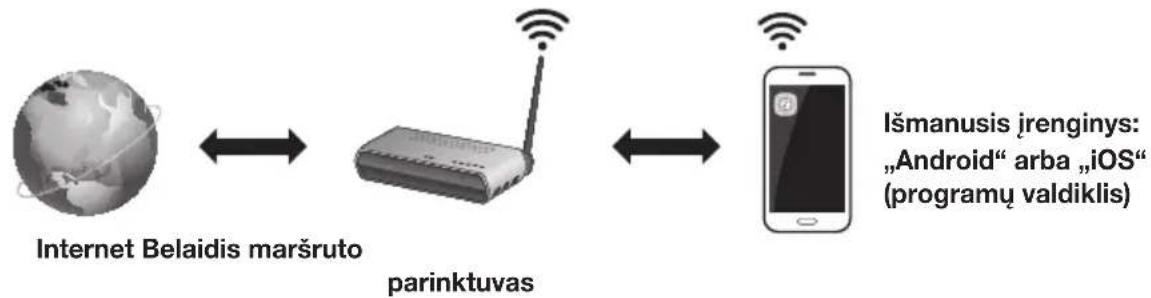

30 Programos „Multiroom“ naudojimas
32 Funkcijos „Network Standby On“ naudojimas
33 Programinės įrangos atnaujinimas

35 TRIKČIŲ ŠALINIMAS

35 Trikčių šalinimas

36 PRIEDAS

36 Specifikacijos

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administravimo mokestis gali būti taikomas, jei a) iškviečiate specialistą, bet jis neranda jokių gaminio gedimų (t. y. neperskaitėte šio naudotojo vadovo); b) pristatote gaminį į taisymo centrą, bet jokių gaminio gedimų nerandama (t. y. neperskaitėte šio naudotojo vadovo).
• Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

KAS JEINA

PRIEŠ SKAITYDAMI NAUDOTOJO VADOVA

Jsidėmėkite šiuos terminus prieš skaitydami naudotojo vadovą.

Piktograma	Terminas Apibrėžimas
	Dėmesio	Nurodo situaciją, kurioje funkcija neveikia arba nuostatos gali būti atšauktos.
	Pastaba	Reiškia patarimus arba instrukcijas, padedančias naudotis funkcija.

Patikrinkite pridėtus priedus, kurie parodyti toliau.

Nuotolinio valdymo pultas / maitinimo elementai (AA tipo)

Maitinimo laidas : 3 EA

Kintamosios / nuolatinės srovės adapteris (pagrindiniam jrenginiui)

HDMI kabelis

Sieninio tvirtinimo orientyras

Laikiklio veržlé : 2 EA

Varžtas : 2 EA

Sieninis laikiklis : 2 EA

Kintamosios srovės maitinimo kištukas

(skiriasi priklausomai nuo šalies ir modelio)

Kiškite Kintamosios srovės maitinimo kištukas j adapterj tol, kol išgirsite spragtelėjimo garsą, reiškiantj, kad kištukas tvirtai užsifiksavo.

Neatjunkite Kintamosios srovės maitinimo kištukas nuo adapterio (prijungus kištuką jo atjungti nebereikia).

• Priedų išvaizda gali šiek tiek skirtis nuo parodytuju paveikslėlyje.
• Kairjj garsiakalbj nuo dešiniojo atskirsite pažiūrėję i žymą galinėje kiekvieno garsiakalbio dalyje.
• Priklausomai nuo regiono Kintamosios srovės maitinimo kištukas išvaizda gali skirtis arba kištukas gali būti integruotas adapterio viduje.

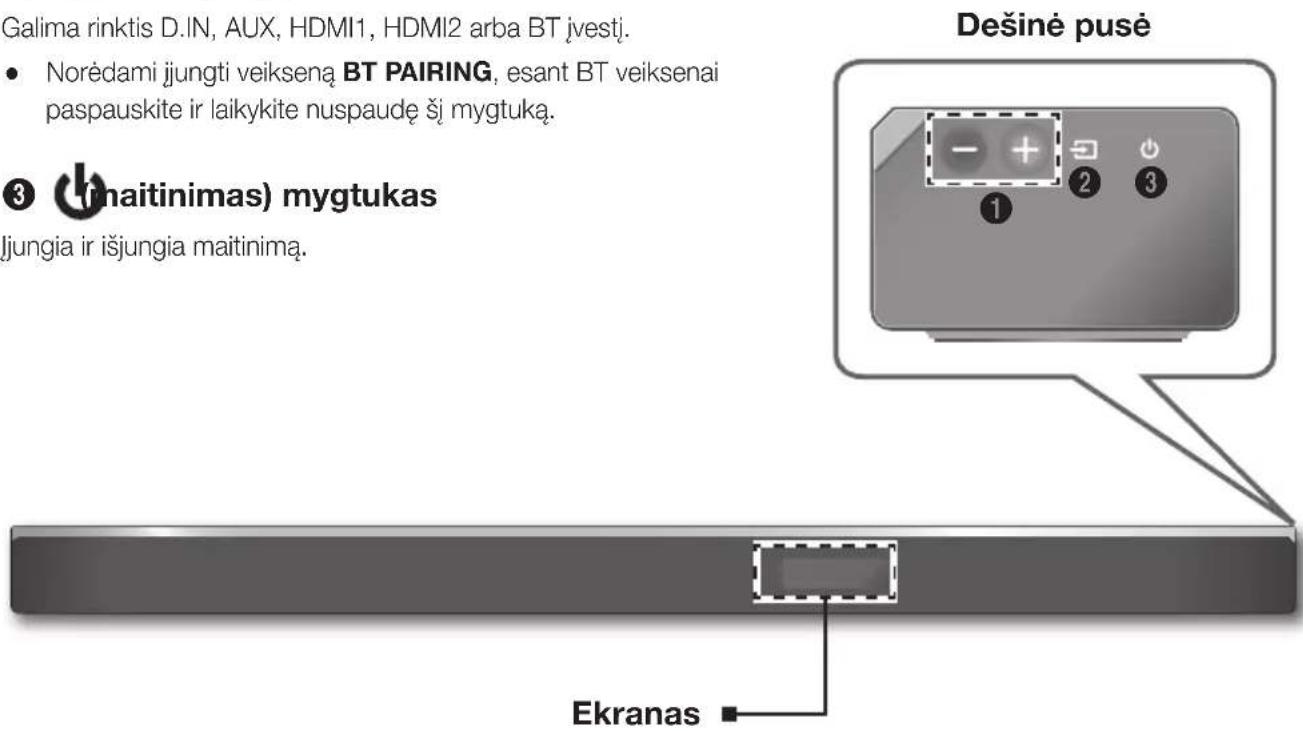

PRIEKINIS / DEŠINYSIS ŠONINIS SKYDELIS

① + - (garsumas) mygtukas

Reguliuojamas garsumo lygis.

Priekinio skydelio ekrane rodoma garsumo lygio skaitiné reikšmė.

② (šaltinis) mygtukas

Galima rinktis D.IN, AUX, HDMI1, HDMI2 arba BT jvestj.

- Norédami jungti veikseną BT PAIRING, esant BT veiksenai paspauskite ir laikykite nuspaudę šį mygtuką.

③ (maitinimas) mygtukas

Jjungia ir išjungia maitinimą.

Galima rinktis D.IN, AUX, HDMI1, HDMI2 arba BT jvestį. • Norėdami jungti veikseną BT PAIRING, esant BT veiksenai paspauskite ir laikykite nuspaudę šį mygtuką. ③ (maitinimas) mygtukas ljungia ir išjungia maitinimą. Ekranas Dešinė pusė

Rodoma dabartinė veiksena.

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sek. Paspaudus jungimo mygtuką, po 20 sekundžių pasigirs garsas.
• Kai jungsite jrenginj, praeis maždaug 4–5 sek., kol bus pradėtas atkurti garsas.
• Jei norite mégautis tik „Soundbar“ garsiakalbio atkuriamu garsu, turite išjungti TV garsiakalbius jėje j TV garso nustatymo meniu. Žr. savininko vadovą, gautą su savo televizoriumi.

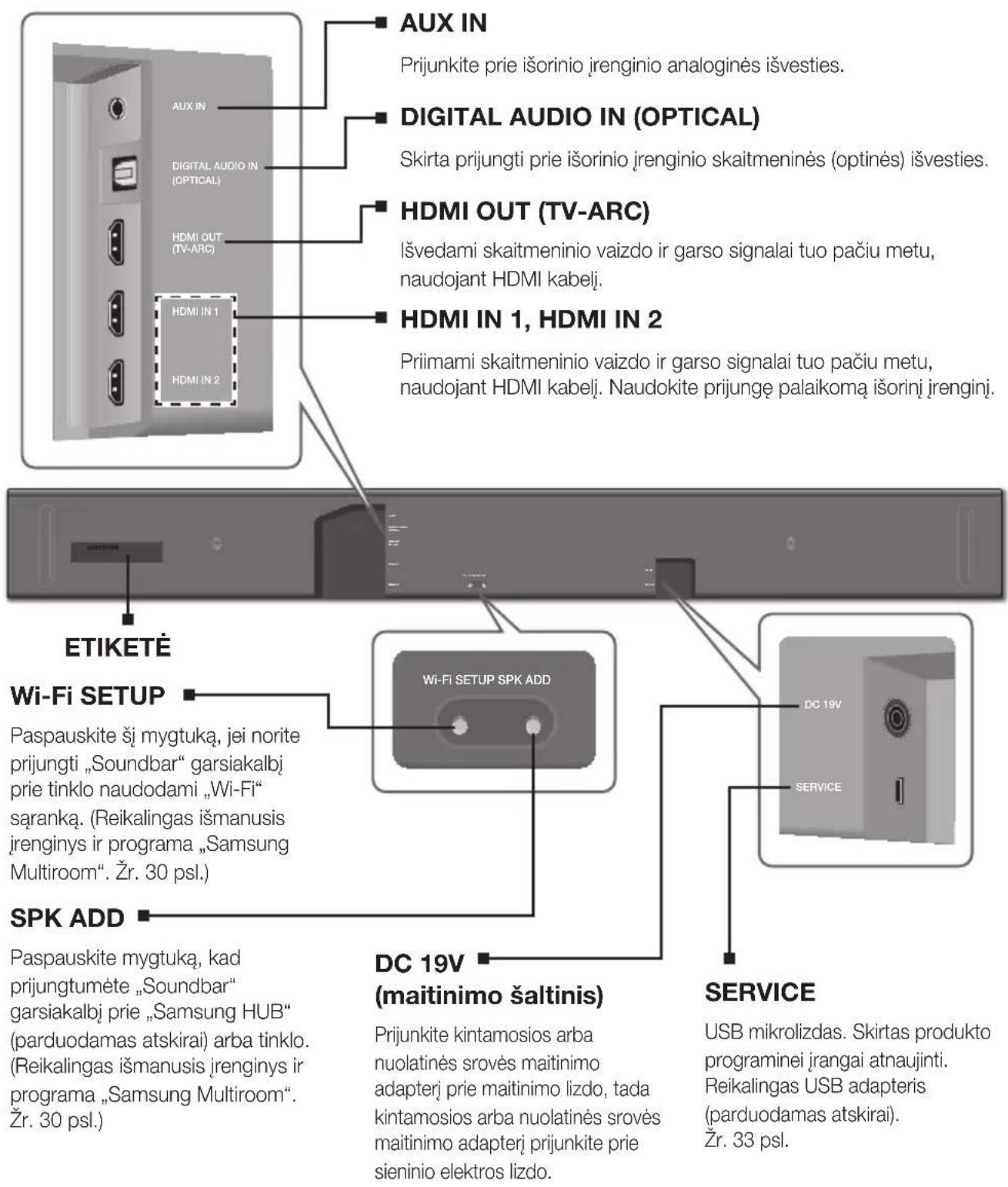

APATINIS SKYDELIS

AUX IN Prijunkite prie išorinio jrenginio analoginės išvesties. DIGITAL AUDIO IN (OPTICAL) Skirta prijungti prie išorinio jrenginio skaitmeninės (optinės) išvesties. HDMI OUT (TV-ARC) Išvedami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelį. HDMI IN 1, HDMI IN 2 Priimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelį. Naudokite prijunge palaikomą išorinį jrenginį. ETIKETĖ Wi-Fi SETUP Paspauskite šį mygtuką, jei norite prijungti „Soundbar“ garsiakalbj prie tinklo naudodami „Wi-Fi“ sąranką. (Reikalingas išmanusis jrenginys ir programa „Samsung Multiroom“. Žr. 30 psl.) SPK ADD Paspauskite mygtuką, kad prijungtumėte „Soundbar“ garsiakalbj prie „Samsung HUB“ (parduodamas atskirai) arba tinklo. (Reikalingas išmanusis jrenginys ir programa „Samsung Multiroom“. Žr. 30 psl. DC 19V (maitinimo šaltinis) Prijunkite kintamosios arba nuolatinės srovės maitinimo adapterį prie maitinimo lizdo, tada kintamosios arba nuolatinės srovės maitinimo adapterį prijunkite prie sieninio elektros lizdo. SERVICE USB mikrolizdas. Skirtas produkto programinei įrangai atnaujinti. Reikalingas USB adapteris (parduodamas atskirai). Žr. 33 psl.

• Norėdami atjungti kintamosios srovės maitinimo adapterio maitinimo laidą nuo sieninio elektros lizdo, ištraukite kištuką.Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol bus prijungti visi komponentai.

Jjungia ir išjungia „Soundbar“ garsiakalbj.

((o)) SOUND

Erdvinis garsas suteikia garsui sodrumo ir erdvės pojūtį. Kartotinai spaudžiant mygtuką ((o)) SOUND keičiamos erdvinio garso funkcijos nuostatos: ON - SURROUND SOUND, OFF - SURROUND SOUND

• IJUNGTA: per visus garsiakalbius leidžiamas garsas.

• IŠJUNGTA: garsas leidžiamas per originalaus šaltinio kanalą.

Aukštyn / Žemyn / Kairén / Dešinén

Paspaudę pažymėtas sritis pasirinkite Aukštyn / Žemyn / Kairėn / Dešinėn. Paspaudę mygtuką Aukštyn / Žemyn / Kairėn / Dešinėn pasirinkite arba nustatykite funkcijas.

Taip pat galite suaktyvinti funkcija Wi-Fi SETUP, jeigu daugiau nei 5 sek. palaikysite nuotolinio valdymo pulto mygtuką Aukštyn. Taip pat galite suaktyvinti „Soundbar“ garsiakalbio funkcija SPK ADD, jeigu paspausite ir 5 sekundes palaikysite nuotolinio valdymo pulto mygtuką

Žemyn.

Muzikos praleidimas

Paspaudę mygtuką Dešinėn pasirinkite kitą muzikos kūrinį; paspaudę mygtuką Kairėn pasirinkite ankstesnį muzikos kūrinį.

Anynet+

Norėdami jjungti ar išjungti funkcija „Anynet+“ paspauskite ir laikykite nuspaudę mygtuką Dešinėn maždaug 5 sekundes. (Numatytoji : ON - ANYNET+ arba OFF - ANYNET+) Funkcija „Anynet+“ leidžia valdyti „Soundbar“ garsiakalbj „Samsung“ televizoriaus, suderinamo su „Anynet+“, nuotolinio valdymo pultu. „Soundbar“ garsiakalbis turi būti prijungtas prie televizoriaus naudojant HDMI kabelj.

Auto Power Link

Norėdami jjungti ar išjungti funkcija „Auto Power Link“ paspauskite ir laikykite nuspaudę mygtuką Kairėn maždaug 5 sekundes. (Numatytoji : OFF - POWER LINK arba ON - POWER LINK) Sinchronizuoja „Soundbar“ garsiakalbj su prijungtu prie optinio lizdo optiniu šaltiniu, todėl jis įsijungia automatiškai, kai jjungiate TV. (Žr. 23 psl.) Funkcija „Auto Power Link“ veikia tik D.IN veiksena.

EFFECT

Galite rinktis iš 6 garso veiksenų – STANDARD (originalus garsas), MUSIC, CLEAR VOICE, SPORTS, MOVIE ir NIGHT – atsižvelgdami j norimą klausytis turinį. Jei norite mégautis originaliu garsu, pasirinkite veikseną STANDARD.

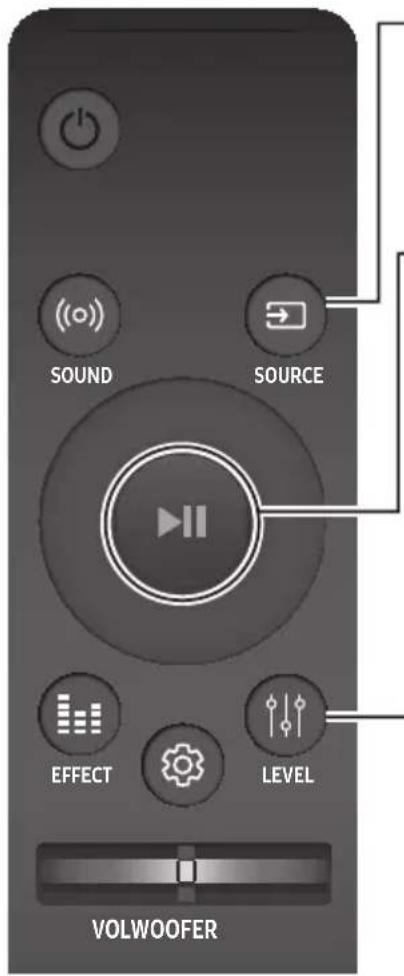

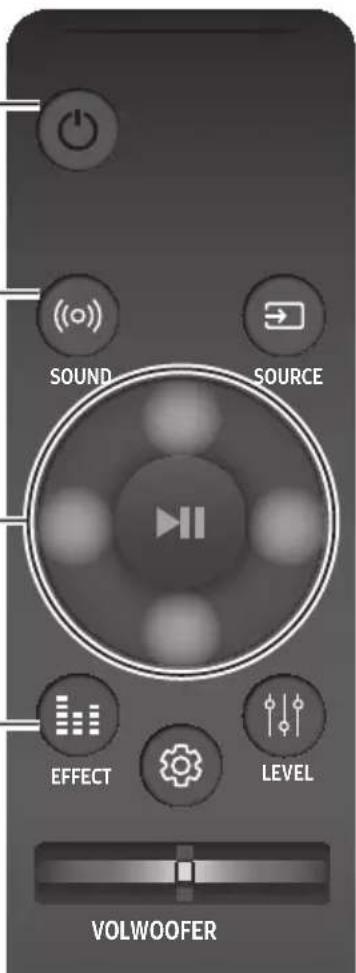

\* DRC (Dynamic Range Control)

Suteikia galimybę dinamiškai valdyti „Dolby Digital“ kokybės garso takelius. Norėdami perjungti DRC („Dynamic Range Control“) funkcija ON - DRC j OFF - DRC ir atvirkščiai, paspauskite ir laikykite nuspaudę mygtuka EFFECT apie 5 sekundes budėjimo režimu.

- Valdykite TV naudodami TV nuotolinio valdymo pultą.

Paspauskite norėdami pasirinkti prie „Soundbar“ garsiakalbio prijungtą šaltinį.

Norėdami ijungti veikseną BT PAIRING naudojant „Bluetooth“ funkcija, paspauskite ir laikykite nuspaudę mygtuką SOURCE daugiau nei 5 sekundes.

Leisti / pristabdyti (BT / WIFI)

Norėdami laikinai pristabdyti muzikos atkūrimą, paspauskite mygtuką ▶II. Norėdami pratęsti muzikos atkūrimą, dar kartą paspauskite mygtuką ▶II.

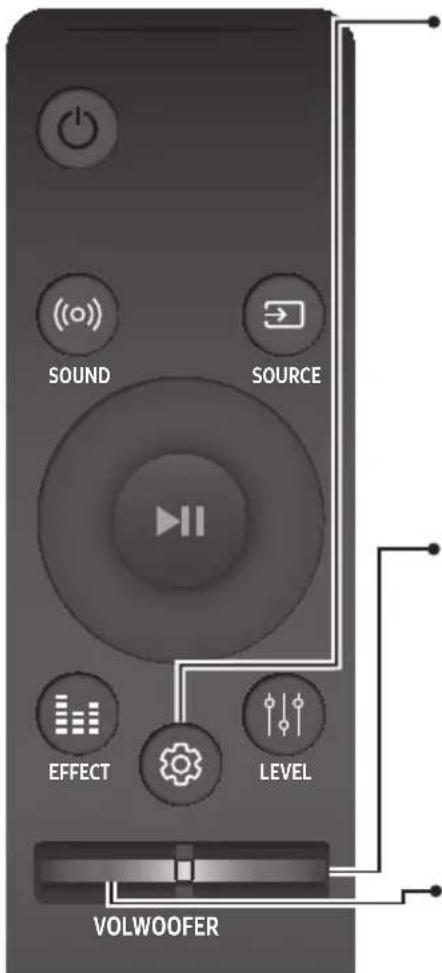

LEVEL

„ATMOS Soundbar“ veikia 5.1.4 kanalo garsu. Naudodami šj mygtuką reguliuokite kiekvieno garsiakalbio garsuma. Paspauskite šj mygtuką, mygtukais Kairėn / Dešinėn pasirinkite garsiakalbj, tada mygtukais Aukštyn / Žemyn padidinkite arba sumažinkite lygi (garsuma).

Norėdami jungti ar išjungti funkcija „Network Standby“, paspauskite ir laikykite nuspaudę mygtuką LEVEL maždaug 5 sekundes (žr. 32 puslapyje).

Paspauskite, kad pasirinktumėte parinktis TREBLE, BASS arba AUDIO SYNC. Tada naudodami mygtukus Aukštyn / Žemyn galite reguliuoti TREBLE arba BASS garsumą nuo -3 \~ + 3.

Paspauskite ir laikykite nuspaudę mażdaug 5 sek. mygtuka

(Garso valdymas), jei norite reguliuoti visų dažnio juostų garsą.

* Galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ir 10 KHz (Kairèn / Dešinèn) juostas ir galima nustatyti kiekvienos iš jų nuostatą nuo -6 iki +6 (Aukštyn / Žemyn).

Jei „Soundbar“ garsiakalbis prijungtas prie skaitmeninio TV ir vaizdas nesinchronizuojamas su garsu, paspauskite mygtuką

(Garso valdymas), kad garsas būty sincronizuojamas su vaizdu.

Naudodami mygtukus Aukštyn / Žemyn nustatykite garso delsą nuo 0 \~ 300 ms. Jlungus BT veikseną, funkcija „Audio Sync“ gali būti nepasiekiama.

WOOFER

Paspaudę mygtuką aukštyn arba żemyn koreguosite żemųjų dažnių garsiakalbio garsumą iki -12 arba nuo -6 iki +6.

Paspaudus mygtuką, żemujuę dażnių garsiakalbio garsumo lygis gražinamas j 0.

EFFECT LEY WOOFER

Paspaudę mygtuką aukštyn arba żemyn pakoreguosite garsumą.

Garso išjungimas

Paspauskite mygtuką VOL norėdami išjungti garsą. Paspaudę jj dar kartą, garsą jjungsite.

„Soundbar“ garsumo valdymas naudojant TV nuotolinio valdymo pulta

1. Kai „Soundbar“ garsiakalbis jjungtas, ilgiau kaip 5 sekundes nuspaudę laikykite mygtuką ((o)) SOUND.
2. „Soundbar“ ekrane rodoma ON - TV REMOTE.
3. Televizoriaus meniu televizoriaus garsiakalbj nustatykite j išorinj.

• Nepasiekiama naudojant režimus TV ARC, BT, HDMI1 ir HDMI2. (Pasiekiama tik naudojant režimus D.IN (optinis) ir AUX)
• Naudojant TV nuotolinio valdymo pultą, galimi tik garsumo ir nutildymo mygtukai. Kiti mygtukai yra išjungti.
• TV meniu skiriasi atsižvelgiant į gamintoją ir modelį. Daugiau informacijos rasite televizoriaus naudojimo instrukcijoje.

- Šią funkciją palaikantys gamintojai:

- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

- Ši funkcija gali būti nesuderinama su jūsų televizoriaus nuotolinio valdymo pultu – tai priklauso nuo nuotolinio valdymo pulto gamintojo.

- Norėdami šią funkciją išjungti, nuspauskite ir 5 sekundes palaikykite nuspaudę mygtuką(○) SOUND. „Soundbar“ ekrane rodoma OFF - TV REMOTE.

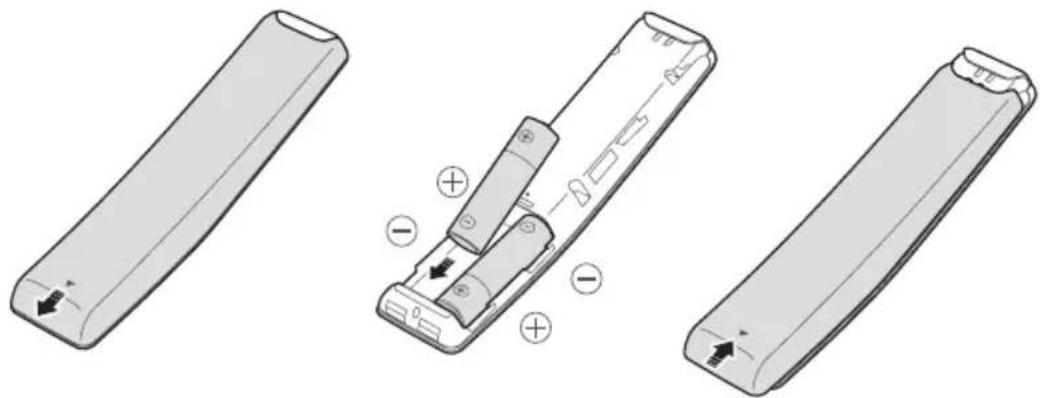

MAITINIMO ELEMENTU IDĖJIMAS (AA MAITINIMO ELEMENTAS X 2)

Slinkite maitinimo elementų dangtelį rodyklės kryptimi, kol jis visiškai nusiims.

Jdėkite 2 AA tipo maitinimo elementus (1,5 V) tinkamai pagal jų poliariškumą +/-. Slinkite maitinimo elementų dangtelį atgal į vietą.

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
(oo) SOUND	TV nuotolinio valdymo pultas ljungta / Išjungta	11 puslapis
SOURCE	BT susiejimas	28 puslapis
▶II (Leisti / pristabdyti)	Auto Power Down Jjungta / Išjungta(AUX veiksena)	27 puslapis
VOL	ID SET	20 puslapis
Aukštyn	WIFI SETUP	9 puslapis
Žemyn	ADD SPEAKER	9 puslapis
Kairėn	Auto Power Link Jjungta / Išjungta	23 puslapis
Dešinėn	Anynet+ Jjungta / Išjungta	9 puslapis
(Garso valdymas)	7 juostų EQ	11 puslapis
EFFECT	DRC Jjungta / Išjungta	9 puslapis
LEVEL	Network Standby Jjungta / Išjungta	32 puslapis

SKIRTINGU REŽIMU GARSO EFEKTU IŠVESTIES TECHNINIAI DUOMENYS

* Jei jvesties šaltinis yra „Dolby Atmos®“, išvedama 5.1.4 kan. Garso efektas negalimas.

„SOUNDBAR“ GARSIAKALBIO MONTAVIMAS

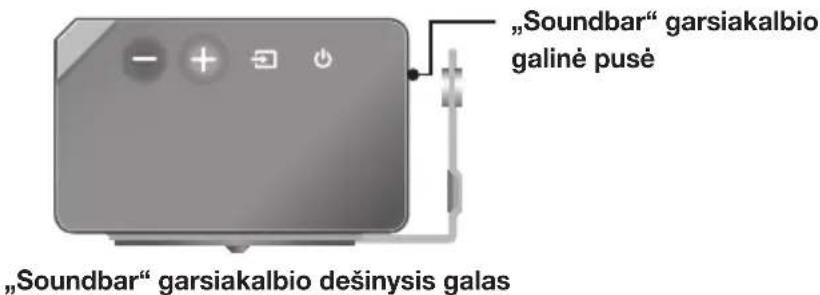

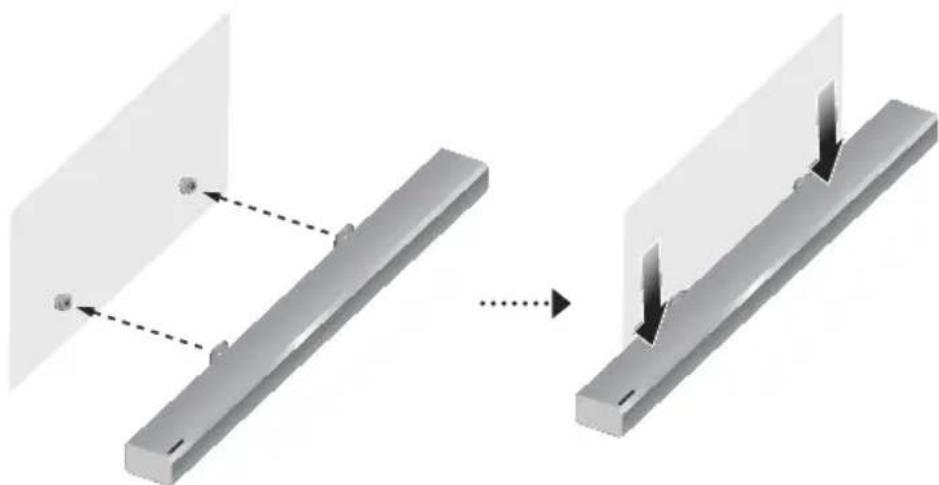

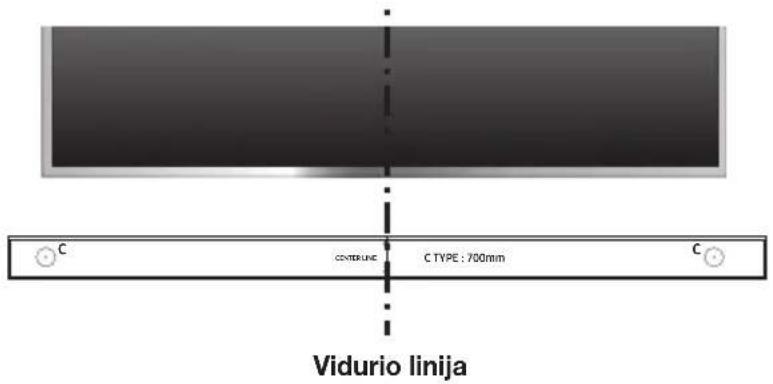

TVIRTINIMAS PRIE SIENOS

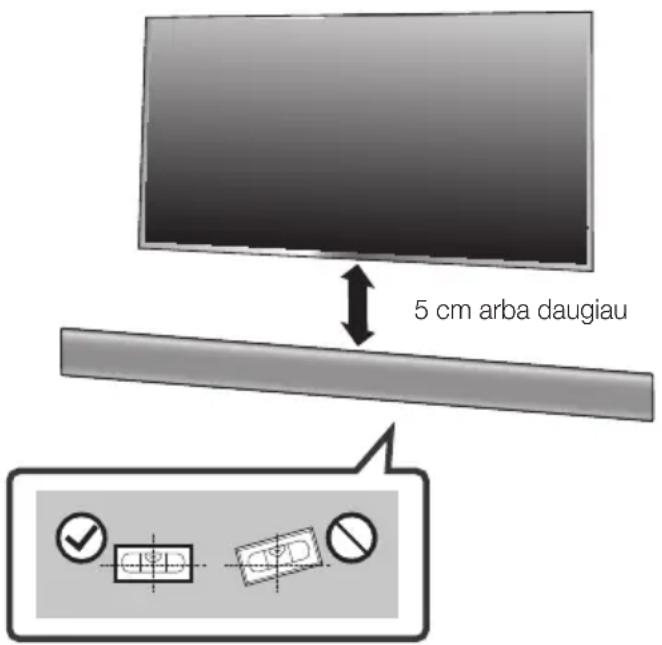

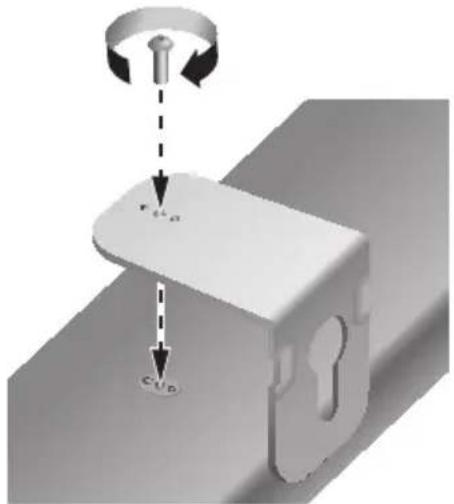

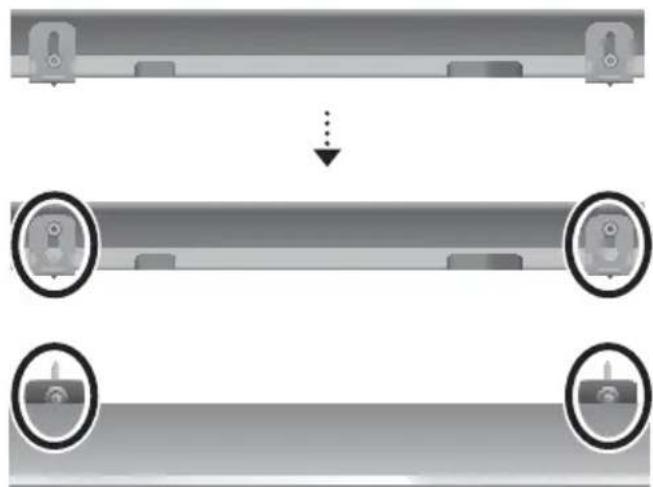

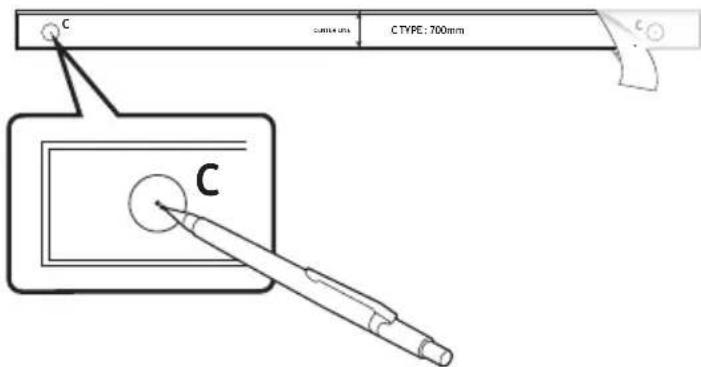

▶Tvirtinimo atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
• Netvirtinkite vietose, kur labai karšta arba drėgna; netvirtinkite prie sienos, kuri negali išlaikyti rinkinio svorio.
• Patikrinkite sienos tvirtumą. Jei siena nėra pakankamai tvirta, kad išlaikytų jrenginį, sutvirtinkite sieną arba tvirtinkite jrenginį prie kitos sienos, kuri išlaikytų jrenginio svorį.
• Jsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, jsukite varžtus į sienos rėmus.
• Tvirtinimo prie sienos varžtus pirkite atsižvelgdami i sienos, prie kurios tvirtinsite „Soundbar“ garsiakalbj, tipą ir storj.

-Skersmuo: M5

-llgis: rekomenduojama 35 mm arba daugiau.

• Prieš tvirtindami jrenginį prie sienos, prijunkite jo kabelius prie išorinių jrenginių.
• Prieš tvirtindami jsitikinkite, kad jrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgi.

5 cm arba daugiau

1. Pridėkite Sieninio tvirtinimo orientyras prie sienos paviršiaus.

2. Sieninio tvirtinimo orientyras turi būti horizontalioje padėtyje.

3. Jei televizorius pritvirtintas prie sienos, „Soundbar“ garsiakalbj tvirtinkite bent 5 cm žemiau nei televizorius.

C CENTERLINE C TYPE : 700mm C Vidurio linija

1. Sulygiuokite popieriaus šablono Vidurio linija su televizoriaus viduriu (jei „Soundbar“ garsiakalbj montuojate po televizoriumi), tada pritvirtinkite Sieninio tvirtinimo orientyras prie sienos lipnia juosta.

- Jei montuojate ne po televizoriumi, Vidurio linija turi būti montavimo zonos centre.

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per C-TYPE vaizdu, esančių abiejuose orientyro galuose, centra, kad pažymėtumėte angas, skirtas atraminiams varžtams, tada nuimkite Sieninio tvirtinimo orientyras.

2. Naudodami tinkamo dydžio gražta, išgrężkite angą sienoje ties kiekviena žyma.

- Jei žymos neatitinka kaiščių padėties, prieš jsukdami atraminius varžtus, į angas būtinai įdėkite tinkamus kaiščius arba inkarus. Jei naudojate kaiščius ar inkarus, įsitikinkite, kad išgręžtos angos yra pakankamo dydžio naudojamiems kaiščiams arba inkarams.

1. Istumkite varžta (nepridedamas) per kiekvieną Laikiklio veržlė, tada kiekvieną varžta tvirtai jsukite j atraminio varžto angą.

R_A C_D

1. Sumontuokite 2 Sieninis laikiklis tinkama kryptimi „Soundbar“ apačioje, naudodami 2 Varžtas (M4 x L12).

"Soundbar" garsiakalbio galinė pusė" "Soundbar" garsiakalbio dešinysis galas

- Surinkdami jsitikinkite, kad Sieninis laikiklis pakabos dalys yra už galinės „Soundbar“ dalies. Žr. viršuje pateiktą paveikslėlj.

1. Sumontuokite „Soundbar“ garsiakalbj su pritvirtintu Sieninis laikiklis pakabindami Sieninj laikiklj ant laikiklio veržlė ant sienos.

1. Slinkite „Soundbar“ žemyn, kaip parodyta toliau, kad Sieninis laikiklis tvirtai užsikabintų ant laikiklio veržlė.

- Slinkite Sieninis laikiklis žemyn iš apačios, kad užkabintumėte juos už laikiklio veržlė.

„SOUNDBAR“ GARSIAKALBIO NUÉMIMAS NUO SIENOS

1. Norėdami nuimti „Soundbar“ garsiakalbj nuo sienos, pastumkite jrenginį rodyklių kryptimi.

• Nesikabinkite už pritvirtinto jrenginio, saugokite jj nuo smūgių ir nenumeskite.
• Gerai pritvirtinkite jrenginį prie sienos, kad jis nenukristų. Jei jrenginys nukris, jis gali sužeisti arba būti sugadintas.
• Kai jrenginys pritvirtintas prie sienos, užtikrinkite, kad vaikai netrauktų jokių jungiamųjų kabelių, nes dėl to jrenginys gali nukristi.
• Siekdami efektyviai išnaudoti prie sienos pritvirtintą jranga, garsiakalbio sistemą montuokite bent 5 cm žemiau nei televizorius, jei televizorius pritvirtintas prie sienos.
• Jei jrenginio prie sienos netvirtinsite, dėl savo saugumo pastatykite jį ant tvirto plokščio paviršiaus, nuo kurio jis negalėtų nukristi.

ERDVINIO GARSO GARSIAKALBIŲ TVIRTINIMAS ANT SIENOS

Galite atskirai jsigyti sieninių laikiklių, jei norite erdvinio garso garsiakalbius pritvirtinti prie sienos.

▶ Ka reikia žinoti prieš jsigyjant

• Išlaikoma apkrova: daugiau nei 8,0 kg

- Angos dydis: 1/4 col. 20 viju colyje srieginis jdėklas

• Tvirtinimas prie sienos yra pasirenkamas tvirtinimo būdas, todėl turite atskirai įsigyti reikiamų priedų.
• Paprašykite kvalifikuoto specialisto pritvirtinti erdvinio garso garsiakalbių sieninius laikiklius.
• Kreipkitės i profesionalią montavimo įmonę, kad ji pritvirtintų gaminį prie sienos.
• Prieš pritvirtindami sieninius laikiklius patikrinkite, ar siena pakankamai tvirta. Jei siena nepakankamai tvirta, prieš tvirtindami sieninius laikiklius ir garsiakalbius prie sienos, sutvirtinkite sieną.

- Daugiau informacijos žr. sieninio laikiklio vadove.

- „Samsung Electronics“ neprisiima jokios atsakomybės už gaminiui padarytą žalą, jei ji susijusi su netinkamu gaminio pritvirtinimu.

- Netvirtinkite garsiakalbių šonu arba apverstų.

ŽEMUJU DAŽNIU IR ERDVINIO GARSO GARSIAKALBIU PRIJUNGIMAS

• Nejunkite šio gaminio ar TV maitinimo laido prie sienos elektros lizdo, kol nėra sujungti visi komponentai.
• Prieš perkeldami j kitą vietą arba montuodami ši gaminį, būtinai išjunkite maitinimą ir atjunkite maitinimo laidą.
• Išjungus pagrindinį įrenginį belaidis žemųjų dažnių garsiakalbis ir erdvinio garso garsiakalbiai pereis j budėjimo veikseną, o užpakalinėje dalyje kelis kartus pamirksėjęs mėlyna spalva raudonai švies STANDBY LED indikatorius.
• Netoli „Soundbar“ garsiakalbio naudojant jrenginj, kuris naudoja tokius pačius dažnius (2,4 GHz) kaip „Soundbar“ garsiakalbis, gali pradėti trūkinėti garsas.
• Didžiausias atstumas, kuriuo pagrindinis jrenginys perduoda belaidžio ryšio signalą, siekia beveik 10 metru, tačiau šis skaičius gali skirtis priklausomai nuo eksploatavimo aplinkos. Jeigu pagrindinį jrenginį ir belaidį žemųjų dažnių garsiakalbjį ar erdvinio garso garsiakalbius skiria gelžbetoninė arba metalinė siena, sistema gali visai neveikti, nes belaidžio ryšio signalas ne visuomet prasiskverbia per metalą.

• Belaidės priėmimo antenos sumontuotos belaidžiame žemujų dažnių garsiakalbyje ir erdvinio garso garsiakalbiuose. Saugokite irenginius nuo vandens ir drėgmės.
• Kad garsas būtų kuo optimalesnis, įsitikinkite, kad aplink belaidžio žemųjų dažnių garsiakalbio ir erdvinių garsiakalbių vietą nėra jokių kliūčių.

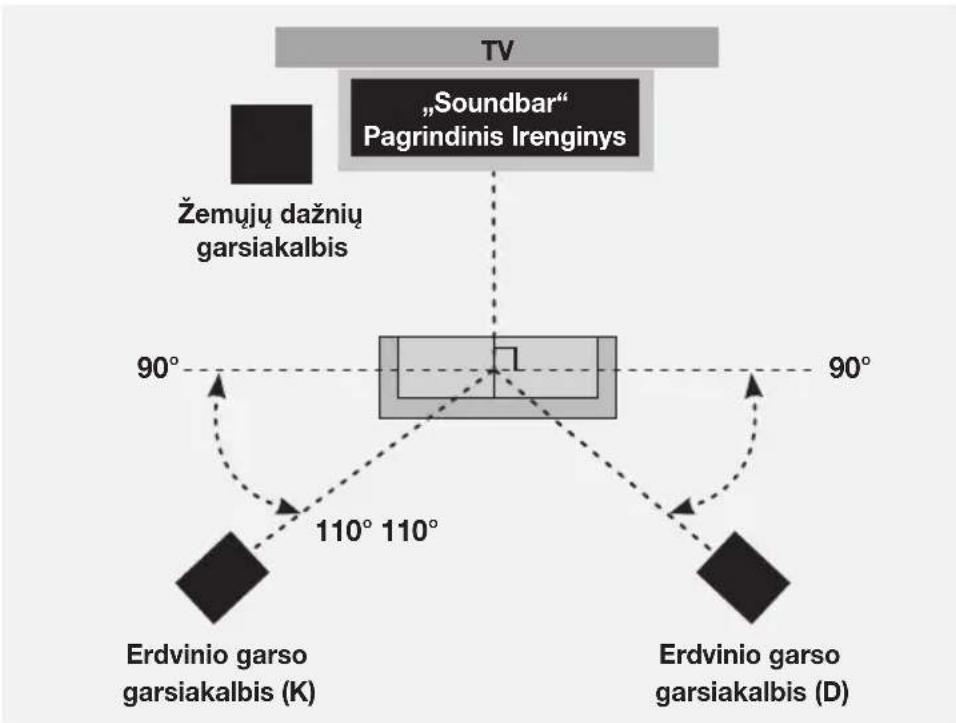

Rekomenduojamas garsiakalbių išdėstymas

TV „Soundbar“ Pagrindinis Irenginys Žemuju dažnių garsiakalbis 90° 110° 110° 90° Erdvinio garso garsiakalbis (K) Erdvinio garso garsiakalbis (D)

AUTOMATINIS PRIJUNGIMAS

1. Prijunkite elektros energijos tiekimą prie žemujų dažnių garsiakalbio ir erdvinio garso garsiakalbių.
2. Prijunkite elektros energijos tiekimą prie „Soundbar“, tada paspauskite nuotolinio valdymo pulto arba dešinėje „Soundbar“ pusėje esantį mygtuką
3. Žemuju dažnių garsiakalbis ir erdvinio garso garsiakalbiai automatiškai prijungiami prie „Soundbar“.
4. Kai automatinis susiejimas bus baigtas, jsijungs galinėje žemųjų dažnių garsiakalbio ir erdvinio garso garsiakalbių dalyje esantys mėlyni indikatoriai.

• Jei šviečia galinėje žemuju dažnių garsiakalbio arba erdvinio garso garsiakalbių dalyje esantis raudonas indikatorius arba mėlynas indikatorius mirksi nepertraukiamai, automatinis susiejimas nejmanomas. Jei taip nutinka, kiekvieną garsiakalbj prijunkite rankiniu būdu.
• Pasirinkę garso efektą galėsite mégautis geresne belaidžio žemųjų dažnių garsiakalbio garso kokybe (žr. 9 puslapij).
• Svarbu: prieš pradėdami, j nuotolinio valdymo pultą jdėkite maitinimo elementus. Žr. 12 psl. pateiktas instrukcijas.

LINK

LINK

Galinė žemųjų dažnių garsiakalbio dalis Galinė erdvinio garso garsiakalbio dalis

ŽEMUJU DAŽNIŲ GARSIAKALBIO IR ERDVINIO GARSO GARSIAKALBIŲ PRIJUNGIMAS RANKINIU BŪDU, JEI AUTOMATINIS PRIJUNGIMAS NEPAVYKSTA

▶ Prieš pradėdami

• Jsitikinkite, kad „Soundbar“, žemuju dažnių garsiakalbis ir erdvinio garso garsiakalbiai yra prijungti.

• Isitinkinkite, kad „Soundbar“ jjungtas.

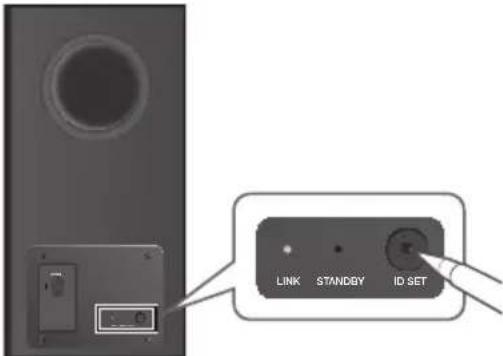

• Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio ir erdvinio garso garsiakalbių dalyje esantį ID SET. Visų garsiakalbių galinėje dalyje esantis raudonas indikatorius išsijungia ir pradeda mirksėti mėlynas indikatorius.

Galinė žemųjų dažnių garsiakalbio dalis

Kairiojo ir dešiniojo erdvinio garso garsiakalbių galinė dalis

1. Išjunkite „Soundbar“.
2. Paspauskite ir bent 5 sekundes palaikykite nuotolinio valdymo pulto mygtuką VOL, kai „Soundbar“ yra išjungtas (IŠJUNGTA).

1. Kai mėlyni žemujuų dažnių ir erdvinio garso garsiakalbių indikatoriai mirksi, jjunkite maitinimą paspausdami mygtuką Āsantį dešiniojoje pagrindinio jrenginio pusėje arba ant nuotolinio valdymo pulto.
2. Sėkmingai užmezgus ryšj, galinėje žemųjų dažnių garsiakalbio ir erdvinio garso garsiakalbių dalyje esantys mėlyni indikatoriai jsijungia ir nemirksi.

- Jei prijungimo metu jvyks klaida, mėlynas indikatoriaus nepertraukiamai mirksės. Pereikite prie 1 žingsnio ir pradėkite iš naujo.

LED INDIKATORIAUS LEMPUTĖS BŪSENA ŽEMUŲJŲ DAŽNIŲ GARSIAKALBYJE IR ERDVINIO GARSO GARSIAKALBIUOSE

LED Büsena Aprašas Sprendimas
Raudona Dega		Budėjimo režimas(pailgojo garsiakalbio pagrindinis jrenginys išjungtas)	Patikrinkite pailgojo garsiakalbio pagrindinio jrenginio maitinimą
		Nepavyko prisijungti	Prisijunkite dar kartą (žr. naudotojo vadove pateikiamas rankinio prisijungimo instrukcijas)
Mėlyna	Dega	Sėkmingai prisijungta(jprastas veikimas)	-
	Mirksi	Budėjimo režimas(pailgojo garsiakalbio pagrindinis jrenginys išjungtas)	Patikrinkite pailgojo garsiakalbio pagrindinio jrenginio maitinimą
		Nepavyko prisijungti	Prisijunkite dar kartą (žr. naudotojo vadove pateikiamas ranksinio prisijungimo instrukcijas)
Raudona ir mėlyna	Mirksi Gedimas		Kreipkitės į techninės priežiūros centra.

PRIJUNGIMAS PRIE TELEVIZORIAUS

- Svarbu: prieš pradėdami, į nuotolinio valdymo pultą jdėkite maitinimo elementus. Žr. 12 psl. pateiktas instrukcijas.

PRIJUNGIMAS PRIE TELEVIZORIAUS NAUDOJANT HDMI (SKAITMENINI) KABELI

1. Vieną HDMI kabelio galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI OUT (TV-ARC), o kitą prie TV lizdo HDMI IN.
2. Paspauskite „Soundbar“ garsiakalbio dešinėje pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte veikseną D.IN.

• HDMI yra sąsaja, kuri suteikia galimybę perduoti vaizdo ir garso duomenis skaitmeniniu būdu naudojant vos vieną jungti.
• Jei TV yra ARC prievadas, prijunkite HDMI kabelj prie HDMI IN (ARC) prievado.
• Rekomenduojame naudoti bešerdj HDMI kabelj, jei jmanoma. Jei norite naudoti šerdinj HDMI kabelj, naudokite mažesnio nei 14 mm skersmens laidą.

• „Anynet+“ turi būti jungta.
- Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.

PRIJUNGIMAS PRIE TELEVIZORIAUS NAUDOJANT SKAITMENINJ OPTINJ KABELJ

L

1. Sujunkite „Soundbar“ garsiakalbio lizdą DIGITAL AUDIO IN (OPTICAL) (garsas) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu (nepridedamas).

2. Paspauskite „Soundbar“ garsiakalbio dešinėje pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte veikseną D.IN.

▶ Auto Power Link

Jeigu pagrindinj jrenginj prie televizoriaus prijungete optiniu kabeliu, galite jjungti funkcija „Auto Power“ paspausdami JJUNGTA, kad „Soundbar“ garsiakalbis jsijungtu automatiškai.

1. Sujunkite „Soundbar“ garsiakalbj ir televizorių skaitmeniniu optiniu kabeliu (nepridedamas).
2. Paspauskite pagrindinio jrenginio dešinėje pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte veikseną D.IN.
3. Paspauskite ir 5 sek. palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Kairėn, norėdami jungti arba išjungti automatinio maitinimo sąsają.

• Pagal numatytąsias nuostatas automatinio maitinimo sąsaja yra jjungta.
• Atsižvelgiant j prijungta jrenginj, funkcija „Auto Power Link“ gali neveikti.
• Ši funkcija galima tik esant veiksenai D.IN.

PRIJUNGIMAS PRIE IŠORINIŲ IRENGINIŲ

HDMI yra standartinė skaitmeninė jungimo prie TV, projektorių, DVD leistuvų, „Blu-ray“ grotuvų, priedėlių ir kt. sąsaja. HDMI neleidžia signalui susilpnėti, nes konvertuoja jį į analoginį, ir išlaiko originalaus skaitmeninio šaltinio garso ir vaizdo kokybę.

JRENGINIŲ PRIJUNGIMAS NORINT NAUDOTI „DOLBY ATMOS®“

Šis gaminys palaiko „Dolby Atmos®“.

- Svarbu: „Dolby Atmos®“ galima naudoti tik HDMI režimu.

1. Prijunkite HDMI kabeli iš gaminio gale esančio HDMI IN 1 arba HDMI IN 2 jungties prie skaitmeninio jrenginio HDMI OUT jungties.
2. Paspaudę dešinėje „Soundbar“ pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE pasirinkite HDMI1 arba HDMI2.
3. Pasirinktas HDMI režimas rodomas „Soundbar“ rodinio skydelyje ir garsas veikia.

- Jjungus „Dolby Atmos®“, mėlynas LED dešiniajame „Soundbar“ krašte jsijungia ir šviečia.

4. „Dolby Atmos®“ konfigūravimas BD leistuve ar kitame įrenginyje.

• Garso išvesties parinktis patikrinkite naudodami BD leistuvo ar kito jrenginio nustatymu meniu.
• Jsitikinkite, kad garso išvesties parinktyse pasirinktas bitų srautas „Be kodavimo“, pvz., „Samsung“ grotuve: Pradžios meniu → Nustatymai → Garsas → Skaitmeninė išvestis: Pasirinkite – bitų srautas (neapdorotas).
• Jei garso išvesties parinktyse yra antrinis garsas, įsitikinkite, kad jis yra išjungtas.

- „Dolby Atmos®“ veikia tik HDMI režimu. Ji nesuderinama su kitais jvesties šaltiniais.

• „Dolby Atmos®“ veikia tik su 5.1.4 kanalais.
- Jsitikinkite, kad turinys palaiko „Dolby Atmos®“.

HDMI KABELIS

1. Prijunkite HDMI kabeli iš gaminio gale esančio HDMI IN 1 arba HDMI IN 2 jungties prie skaitmeninio jrenginio HDMI OUT jungties.
2. Paspaudę dešinėje „Soundbar“ pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE pasirinkite HDMI1 arba HDMI2.
3. Pasirinktas HDMI režimas rodomas „Soundbar“ rodinio skydelyje ir garsas veikia.

OPTINIS ARBA ANALOGINIS GARSO KABELIS

Šis jrenginys tiekiamas su vienu skaitmeninės optinės įvesties lizdu ir vienu analoginės garso (AUX) įvesties lizdu, taip suteikiami du būdai prijungti prie išorinių įrenginių.

▶ AUX kabelis

1. Sujunkite pagrindinio jrenginio lizda AUX IN (garsas) ir šaltinio jrenginio lizda AUDIO OUT garso kabeliu.
2. Paspauskite „Soundbar“ garsiakalbio dešinėje pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte veikseną AUX.

▶Optinis kabelis

1. Sujunkite pagrindinio jrenginio lizda DIGITAL AUDIO IN (OPTICAL) (garsas) ir šaltinio jrenginio lizda OPTICAL OUT skaitmeniniu optiniu kabeliu.

2. Paspauskite „Soundbar“ garsiakalbio dešinėje pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte veikseną D.IN.

İVESTIES VEIKSENA

Paspauskite pagrindinio irenginio dešinėje pusėje esanti mygtuką arba nuptolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte pageidaujamą veikseną.

„Soundbar“ garsiakalbio dešinysis galas

İvesties veiksena Rodoma
Optinė skaitmeninė įvestisARC (HDMI OUT) įvestis	D.IN
AUX įvestis	AUX
HDMI įvestis HDMI1, HDMI2
BLUETOOTH veiksena	BT

FUNKCIJA „AUTO POWER DOWN“

Irenginys automatiškai išjungiamas toliau nurodytais atvejais.

• D.IN / BT veiksena -Jei garso signalo nėra 5 minučių.

- HDMI1 / HDMI2 veiksena -Jei garso signalo nėra 15 minučių.

- AUX veiksena -Jei AUX kabelis atjungtas 5 minučiu.

- Jei nėra KEY įvesties 8 val., kai AUX kabelis yra prijungtas. (Funkcija „Auto Power Down“ gali būti išjungta tik tuo atveju.)

Jei norite išjungti funkcija „Auto Power Down“ naudodami AUX režimą, paspauskite ir 5 sek. palaikykite nuspaudę mygtuką ▶II. Ekrane parodoma ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

„BLUETOOTH“

Galite prijungti „Bluetooth“ jrenginį prie „Soundbar“ garsiakalbio ir klausytis muzikos erdviniu garsu be jokių laidų!

„SOUNDBAR“ GARSIAKALBIO PRIJUNGIMAS PRIE „BLUETOOTH“ JRENGINIO

Patikrinkite, ar „Bluetooth“ jrenginys palaiko su „Bluetooth“ suderinamą erdvinio garso ausinių funkcija.

1. Paspauskite pagrindinio jrenginio dešinėje pusėje esantį mygtuką → arba nuotolinio valdymo pulto mygtuką SOURCE, kad pasirinktumėte veikseną BT.
2. „Soundbar“ garsiakalbio priekiniame ekrane atsiras užrašas BT READY arba BT PAIRING.
3. „Bluetooth“ jrenginyje, kurj norite prijungti, pasirinkite „Bluetooth“ meniu (žr. „Bluetooth“ jrenginio naudotojo vadovą).

4. Saraše pasirinkite "[AV] Samsung Soundbar Kxxx".

5. Kai „Soundbar“ garsiakalbis prijungtas prie „Bluetooth“ jrenginio, priekiniame ekrane rodomas [„Bluetooth“ jrenginio pavadinimas] → BT.

6. Jrenginio pavadinimas gali būti rodomas tik anglų kalba. Jei pavadinimas ne anglų kalba, bus rodomas pabraukimo brūkšnys _.

7. Jeigu „Bluetooth“ jrenginiui nepavyko susisieti su „Soundbar“ garsiakalbiu, ištrinkite prieš tai susietą jrenginį "[AV] Samsung Soundbar Kxxx", kuri aptiko „Bluetooth“ jrenginys, jjunkite veikseną BT PAIRING paspausdami ir laikydami mygtuką -padrindinio jrenginio dešiniojoje pusėje arba nuotolinio valdymo pulto mygtuką SOURCE ir palaukite, kol „Bluetooth“ jrenginys iš naujo aptiks „Soundbar“ garsiakalbj.

8. Atkurkite muziką prijungtame jrenginyje.

9. Galite klausytis muzikos, leidžiamos iš prijungto „Bluetooth“ jrenginio, per „Soundbar“ garsiakalbj.

10. Pasirinkus BT veikseną funkcijos Leisti / Pristabdyti / Kitas / Ankstesnis neveikia. Tačiau šios funkcijos veikia „Bluetooth“ jrenginiuose, palaikančiuose AVRCP.

- Jei prašoma įvesti PIN kodą, kai prijungiate „Bluetooth“ įrenginį, įveskite <0000>.

• Vienu metu galima susieti tik vieną „Bluetooth“ jrenginį.
• „Bluetooth“ ryšys bus nutrauktas išjungus „Soundbar“ garsiakalbj.

- „Soundbar“ gali neieškoti „Bluetooth“ arba neužmegzti ryšio esant šioms aplinkybėms:

-jei yra stiprus elektros laukas aplink „Soundbar“ garsiakalbj;

- jei keli „Bluetooth“ jrenginiai vienu metu susiejami su „Soundbar“ garsiakalbiu;

-jei „Bluetooth“ jrenginys išjungtas, jo néra arba sugedo.

- Jsidémékite, kad tokie jrenginiai kaip mikrobangų krosnelės, belaidžiai LAN adapteriai, fluorescencinės lempos ir dujinės viryklės naudoja tą patį dažnių diapazoną kaip ir „Bluetooth“ jrenginys, todėl gali atsirasti elektros trukdžių.

• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkcija.
• „Soundbar“ garsiakalbio negalima jungti prie „Bluetooth“ jrenginio, kuris palaiko tik HF (Hands Free) funkcija.
• „Soundbar“ garsiakalbj susiejus su „Bluetooth“ jrenginiu ir jrenginio nuskaitytu jrenginiu sąraše pasirinkus [AV] Samsung Soundbar Kxxx, bus automatiškai jjungta „Soundbar“ BT veiksena.

- Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ jrenginiu susietų jrenginių sąraše. („Bluetooth“ jrenginys ir „Soundbar“ garsiakalbis turėjo būti anksčiau susieti bent vieną kartą.)

- „Soundbar“ garsiakalbis bus rodomas „Bluetooth“ jrenginio rastų jrenginių sąraše, tik kai „Soundbar“ rodoma BT PAIRING.

„BLUETOOTH“ IRENGINIO ATJUNGIMAS NUO „SOUNDBAR“ GARSIAKALBIO

Galite atjungti „Bluetooth“ jrenginj nuo „Soundbar“ garsiakalbio. Jei reikia instrukciju, žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ garsiakalbis bus atjungtas.

- Kai „Soundbar“ garsiakalbis atjungtas nuo „Bluetooth“ irenginio, „Soundbar“ garsiakalbio priekiniame ekrane bus rodoma BT DISCONNECTED.

„SOUNDBAR“ GARSIAKALBIO ATJUNGIMAS NUO „BLUETOOTH“ JRENGINIO

Norėdami perjungti BT veikseną j kitą ir atvirkščiai arba išjungti „Soundbar“ garsiakalbj, paspauskite nuotolinio valdymo pulto mygtuką SOURCE arba gaminio dešinėje pusėje esantį mygtuką →

- Prijungtas „Bluetooth“ jrenginys, prieš nutraukdamas ryšj, šiek tiek palauks atsako iš „Soundbar“ garsiakalbio. (Atjungimo laikas gali skirtis, atsižvelgiant j „Bluetooth“ jrenginj.)

- Veikiant „Bluetooth“ ryšio veiksena „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.

- „Soundbar“ garsiakalbis automatiškai išsijungia po 5 minučių į parengties būseną.

▶Daugiau apie „Bluetooth“

„Bluetooth“ yra technologija, kuri leidžia sujungti „Bluetooth“ palaikančius jrenginius naudojant trumpą belaidį ryšį.

- „Bluetooth“ jrenginys gali sukelti triukšmą arba gali veikti netinkamai, atsižvelgiant i jo naudojima, jei:

• jūsų kūno dalis liečiasi su „Bluetooth“ įrenginio arba „Soundbar“ garsiakalbio imtuvo / siųstuvo sistema;
• jj veikia kliūčių (pvz., sienų, kampų ar pertvarų) sukeltas elektros tiekimo nuokrypis;

• jj jau paveikė elektros trukdžiai dėl to paties dažnių diapazono įrenginių, įskaitant medicinos įrangą, mikrobangų krosneles ir belaidį LAN.

• Susiekite „Soundbar“ garsiakalbj su „Bluetooth“ jrenginiu, kai jie bus arti vienas kito.

• Kuo atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio didesnis, tuo blogesnė bus ryšio kokybė.Jei atstumas viršija „Bluetooth“ veikimo diapazoną, ryšys nutrūksta.
• Prasto ryšio zonose „Bluetooth“ ryšys gali neveikti tinkamai.
• „Bluetooth“ ryšys veikia tik tada, kai jis yra netoli įrenginio. Ryšys bus automatiškai išjungtas, jei „Bluetooth“ prietaisas bus už diapazono ribų. Net diapazono ribose garso kokybę gali pabloginti kliūtys, pvz., sienos ar durys.
• Šio belaidžio jrenginio veikimo metu gali kilti elektros trukdžiu.

PROGRAMOS „MULTIROOM“ NAUDOJIMAS

Programa „Samsung Multiroom“ leidžia prijungti „Soundbar“ garsiakalbj prie išmaniojo jrenginio, tinklo ir interneto. Kai „Soundbar“ garsiakalbis prijungiamas prie išmaniojo jrenginio, kuriame jdiegta programa „Multiroom“, galite sujungti „Soundbar“ garsiakalbj ir kelis „Samsung Multiroom“ jrenginius belaidžiu būdu ir leisti garso įrašus.

PRIEŠ PRADEDANT

▶Pagrindiniai ryšiai

Reikalavimai:

1. Belaidis maršruto parinktuvas ir išmanusis jrenginys.
2. Belaidis maršruto parinktuvas turi būti prijungtas prie interneto.
3. Išmanusis jrenginys turi būti prijungtas prie maršruto parinktuvo, naudojant „Wi-Fi“ ryšj.

Norėdami „Soundbar“ garsiakalbį naudoti su programa „Samsung Multiroom“, turite į savo išmanųjį įrenginį atsisiųsti ir įdiegti programą „Samsung Multiroom“. Programą galite atsisiųsti iš „Google Play“ arba „App Store“. Jdiegę programą „Samsung Multiroom“, per „Soundbar“ garsiakalbį galite leisti muziką, saugomą jūsų išmaniajame įrenginyje, esančią kituose prijungtuose įrenginiuose, teikiamą kitų turinio teikėjų arba perduodamą srautu iš interneto radijo stočių.

▶„Android“ arba „iOS“

Atsisiųskite „Samsung Multiroom“ programą iš „Google Play“ arba „App Store“ j išmanųji įrenginį.

* Parduotuvéje ieškokite: Samsung Multiroom

arba

▶Programos „Samsung Multiroom“ paleidimas

Norėdami paleisti programą „Samsung Multiroom“, bakstelėkite programos „Multiroom“ piktogramą savo išmaniajame įrenginyje.

Išmaniajame jrenginyje pasirinkite „Samsung Multiroom“ programą. Vykdykite išmaniojo jrenginio ekrane pateikiamus nurodymus.

Toliau nurodytas funkcijas galima naudoti kartu su programa „Samsung Multiroom“.

- Galite klausytis mobiliajame telefone saugomų muzikos failų, įvairių muzikos šaltinių ir interneto radijo.

[AV] Samsung Soundbar Kxxx Muzika iš mobiliojo telefono My Phone Interneto radijas Muzikos paslauga ALBUMS Album A Album B Album C Album D Album E More ARTISTS

FUNKCIJOS „NETWORK STANDBY ON“ NAUDOJIMAS

Funkcija „Network Standby On“ pradeda veikti, kai tinkamai užmezgamas belaidis ryšys tarp išmaniojo telefono ir „Soundbar“ garsiakalbio. Ši funkcija jungiama „Soundbar“ garsiakalbyje automatiškai, kai išmanusis jrenginys bando prisijungti prie „Soundbar“ garsiakalbj per „Bluetooth“ arba „Wi-Fi“. Jei „Soundbar“ jjungėte naudodami „Bluetooth“ ryšj, jo įvesties veiksena automatiškai nustatyta kaip BT. Norėdami jjungti „Soundbar“ garsiakalbj per „Wi-Fi“, savo išmaniajame jrenginyje turite būti jdiege programą „Samsung Multiroom“.

1. Prijunkite išmanuji jrenginj prie „Soundbar“.
2. Jjunkite funkcija „Network Standby On“ ilgiau nei 5 sekundes spausdami „Soundbar“ nuotolinio valdymo pulto mygtuką LEVEL. Galite išjungti šią funkcija dar kartą spausdami mygtuką LEVEL ilgiau nei 5 sekundes.

• Funkcija „Network Standby On“ yra galima tik tada, jei „Soundbar“ garsiakalbis nurodytas su išmaniuoju jrenginiu susietų jrenginių sąraše. (Išmanusis jrenginys ir „Soundbar“ garsiakalbis turi būti anksčiau susieti bent vieną kartą.)
• „Soundbar“ garsiakalbis bus rodomas išmaniojo jrenginio rastų jrenginių sąraše, tik kai „Soundbar“ rodoma [BT READY] arba [WiFi READY].

- Jei funkcija „Network Standby On“ neveikia:

- Funkcija „Network Standby On“ yra išjungta. Nustatykite veikseną kaip IJUNGTA.

- „Wi-Fi“ ryšys su „Soundbar“ garsiakalbiu bus nutrauktas, jei jo maitinimo laidas yra atjungiamas arba maitinimas yra išjungiamas. Jei maitinimas nutraukiamas, jjunkite ir iš naujo prijunkite „Soundbar“ garsiakalbj.

PROGRAMINÉS JRANGOS ATNAUJINIMAS

SERVICE USB mikrojungtis USB adapterio kabeliui (nepridedamas)

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

Jei naujinimas siūlomas, galite atnaujinti programinę aparatinę jrangą USB įrenginį, kuriame yra programinės aparatinės jrangos naujinimas, prijunge prie „Soundbar“ USB prievado.

Atminkite, kad, jei yra keli naujinimo failai, privalote juos jkelti j USB jrenginj po vieną ir po vieną naudoti programinei aparatinei jrangai naujinti.

Apsilankykite Samsung.com arba susisiekite su „Samsung“ skambučių centru, jei norite gauti daugiau informacijos, kaip atsisiųsti naujinimo failus.

- USB mikrojungtis USB adapterio kabeliui parduodama atskirai. Norėdami jsigyti, kreipkitės i „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centra.

1. Atlikite toliau pateikiamus veiksmus ir atsisiųskite gaminio programinę įrangą:
   Eikite j „Samsung“ svetainę adresu (samsung.com/sec) → ieškokite modelio pavadinimo – pasirinkite klientų palaikymo parinktį (parinkties pavadinimas gali keistis)
2. Atsisiystą programinę jranga išsaugokite USB atmintinėje ir pasirinkite „Išskleisti į aplanka“, kad aplanka išskleistumėte.
3. Išjunkite pailgaji garsiakalbj ir prijunkite USB atmintinę su programinės jrangos naujiniu prie USB prievado.
4. Jjunkite pailgaji garsiakalbj. Per 3 minutes parodomas užrašas UPDATE ir pradedamas naujinimas.
5. Kai baigiama naujinti, pailgasis garsiakalbis išjungiamas ir vėl jjungiamas.

- Jei atnaujinus arba pakartotinai prijungus maitinimo laidą pakeičiamas jvesties šaltinis, pakeiskite jvesties šaltinį j TV arba kitą pageidaujamą šaltinį.

▶Jei nerodoma UPDATE

1. Išjunkite „Soundbar“, prijunkite USB atminties jrenginj, kuriame yra atnaujinimo failai, prie „Soundbar“ USB prievado.
2. Atjunkite maitinimo laidą, prijunkite ji iš naujo, tada junkite „Soundbar“ garsiakalbj.

• J pagrindinio jrenginio USB prievadą jkiškite USB jrenginį, kuriame yra programinės aparatinės įrangos naujinimas.
• Programinės aparatinės įrangos gali nepavykti tinkamai atnaujinti, jei USB atminties įrenginyje laikomi „Soundbar“ garsiakalbio palaikomi garso failai.
• Neatjunkite maitinimo ir neištraukite USB jrenginio, kol naujinama. Atnaujinus programinę aparatinę jranga, pagrindinis jrenginys automatiškai išsijungs.
• Baigus naujinti paleidžiama „Soundbar“ naudotojo sąranka. Rekomenduojame użsirašyti parametrus, kad atnaujinus lengvai galėtumėte nustatyti juos iš naujo. Atkreipkite dėmesį, kad naujinant programinę aparatinę įrangą iš naujo nustatomas ir žemųjų dažnių garsiakalbio ryšys. Jei atnaujinus ryšys su žemųjų dažnių garsiakalbiu nėra atkuriamas automatiškai, žr. 19 psl. Jei programinės įrangos nepavyksta atnaujinti, patikrinkite, ar tinkamai veikia USB atmintinė.

- „Mac OS“ naudotojai turi naudoti MS-DOS (FAT) USB formatą.

- Atsižvelgiant į gamintoją, kai kurie USB įrenginiai gali būti nepalaikomi.

Jei „Soundbar“ garsiakalbis prijungtas prie interneto, bus automatiškai ieškoma naujausios programinės aparatinės įrangos ir ją aptikus programinė aparatinė įranga bus atnaujinta, net jei įrenginys išjungtas.

• „Soundbar“ garsiakalbis sukonfigūruotas taip, kad automatinio naujinimo funkcija veikia pagal numatytąsias nuostatas.
• Norint naudoti funkcija Automatinis Naujinimas, „Soundbar“ garsiakalbis turi būti prijungtas prie interneto.
• „Wi-Fi“ ryšys su „Soundbar“ garsiakalbiu bus nutrauktas, jei jo maitinimo laidas yra atjungiamas arba maitinimas yra išjungiamas. Jei maitinimas nutraukiamas, jjunkite ir iš naujo prijunkite „Soundbar“ garsiakalbj.

TRIKČIŲ ŠALINIMAS

Prieš kreipdamiesi pagalbos, peržiūrėkite toliau pateiktą informacija.

Irenginys nejsijungia.
• Ar maitinimo laidas jjungtas j elektros lizdą?	→ Jkiškite maitinimo laido kištuką j elektros lizdą.

Paspaudus mygtuką funkcija neveikia.
• Ar ore yra statinės elektros krūvis?	→ Atjunkite maitinimo laidą ir vėl jį prijunkite.

Nėra garso.
Ar yra jungta nutildymo funkcija?Ar yra nustatytas minimalus garsumas?	→Paspauskite mygtuką VOL, norėdami šią funkciją atšaukti.→Sureguliuokite garsumą.

Nuotolinio valdymo pultas neveikia.
Ar maitinimo elementai išsikrovė?Ar atstumas tarp nuotolinio valdymo pulto ir pagrindinio įrenginio nėra per didelis?	→ Jdėkite naujus maitinimo elementus.→ Prieikite arčiau įrenginio.

Mirksi raudonas žemųjų dažnių garsiakalbio LED indikatorius, o garsiakalbis neskleidžia garso.
Žemųjų dažnių garsiakalbis gali būti neprijungtas prie gaminio pagrindinio įrenginio.	→ Bandykite prijungti žemųjų dažnių garsiakalbį dar kartą. (Žr. 19 psl.)

Žemųjų dažnių garsiakalbis ūžia ir pastebimai vibruoja.
• Bandykite koreguoti žemųjų dažnių garsiakalbio vibraciją.	→ Paspauskite nuotolinio valdymo pulto mygtuką WOOFER aukštyn arba žemyn ir pakoreguosite jo vertę (nuo -12, -6 iki +6).

SPECIFIKACIJOS

BENDROSIOS	Svoris	„Soundbar“ Pagrindinis Irenginys	6.7 kg
		Žemujų dažnių garsiakalbis (PS-KW1-2)	9.6 kg
		Erdvinio garso garsiakalbis (PS-KS2-1 (K), PS-KS2-2 (D))	2.0 kg
	Matmenys (P x A x G)	„Soundbar“ Pagrindinis Irenginys	1210.2 x 81.7 x 131.4 mm
		Žemujų dažnių garsiakalbis (PS-KW1-2)	203.9 x 399.0 x 414.3 mm
		Erdvinio garso garsiakalbis (PS-KS2-1 (K), PS-KS2-2 (D))	120.2 x 210.9 x 141.0 mm
	Veikimo temperatūros diapazonas		Nuo +5 °C iki +35 °C
	Veikimo drėgmės diapazonas		Nuo 10 % iki 75 %
HDMI Video			1080p,1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
STIPRINTUVAS	Vardinė išėjimo galia	„Soundbar“ Pagrindinis Irenginys	18W x 11, 4 ohm, THD≤10%
		Žemujų dažnių garsiakalbis (PS-KW1-2)	162W, 3 ohm, THD≤10%
		Erdvinio garso garsiakalbis (PS-KS2-1 (K), PS-KS2-2 (D))	35W x 4, 4 ohm, THD≤10%
Palaikomi atkūrimo formatai			LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS
Belaidžio jrenginio išvesties galia	„BT“ maks. siųstuvo galia		100 mW esant 2,4–2,4835 GHz
	„Wi-Fi“ maks. siųstuvo galia		100 mW esant 2,4–2,4835 GHz, 5,15 GHz–5,35 GHz ir 5,47 GHz–5,725 GHz
	„SRD“ maks. siųstuvo galia		100 mW esant 2,4–2,4835 GHz ir 5,15–5,25 GHz/25 mW esant 5,725–5,825 GHz

* Dizainas, specifikacijos ir programos ekranas gali būti keičiami be išankstinio įspėjimo.
* Nominali specifikacija

- „Samsung Electronics Co., Ltd.“ pasilieka teisę be jspėjimo keisti specifikacijas.

-Svoris ir matmenys yra apytiksliai.

- Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje.

(Etiketė : Apatinė pagrindinio jrenginio pusė)

※ Atsargiai: jei jjungsite arba išjungsite „Wi-Fi“ / eternetą, gaminys bus automatiškai paleistas iš naujo.

Bendros energijos sąnaudos budėjimo veiksena (W) (visų tinklo prievadų būsena yra ĮJUNGTA)		5,8 W
„Wi-Fi“ / eternetas	Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite ant gaminio esantį mygtuką Wi-Fi SETUP, kad jjungtumėte arba išjungtumėte „Wi-Fi“ / eternetą.
„Bluetooth“ Prievado	išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite ant gaminio esantį mygtuką SPK ADD, kad jjungtumėte arba išjungtumėte „Bluetooth“.

※ Atvirosios programinės įrangos licencijos pranešimas

- Daugiau informacijos apie šiame gaminyje naudojamą atvirają programinę jrangą žr. svetainėje http://opensource.samsung.com

Spertifya

• „Spotify“ programinės jrangos naudojimui taikomos trečiųjų šalių licencijos, kurias galima rasti čia: www.spotify.com/connect/third-party-licenses.
• Norėdami gauti daugiau informacijos apie „Spotify Connect“, apsilankykite adresu www.spotify.com/connect

LICENCIJA

DOLBY ATMOS

- Šiuo dokumentu „Samsung Electronics“ pareiškia, jog ši įranga atitinka direktyvos 2014/53/ES reikalavimus.

Visa ES atitikties deklaracija galima rasti interneto svetainėje http://www.samsung.com, atsidarius Pagalba > leškoti pagalbinės informacijos apie gaminį ir įvedus modelio pavadinimą. Ši įranga gali būti naudojama visose ES šalyse. Šios įrangos 5 GHz WLAN („Wi-Fi arba SRD“) funkcija galima naudotis tik patalpose.

Susisiekite su SAMSUNG visame pasaulyje

Jei turite klausimų ar pastabų apie „Samsung“ gaminius, kreipkitės į SAMSUNG klientų aptarnavimo centra.

Country	Contact Centre	Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/le/support
GERMANY 06196 77	555 77 www.samsung.com/dc/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	(800.7267864) www.samsung.com/lt/support
SPAIN 00349021726	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pt/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]** (koszt połączenia według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Dealers] 0810-112233	www.samsung.com/at/support

Country Contact Centre		Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSN/A	055 233 999	www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899	www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/al/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009 4000	only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobileand land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

(Tinkamas šio gaminio bateriju šalinimas)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotės nurodo, kad šio gaminio baterijų negalima išmesti kartu su kitomis buitinėmis atliekomis pasibaigus baterijų eksploatacijos trukmei. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.Jei baterijos išmetamos netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite baterijas nuo kitų tipų atliekų ir perdirbkite jas pasinaudodami vietos nemokamo baterijų gražinimo sistema.

Tinkamas šio gaminio šalinimas (Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus eksploatacijos trukmei. Norėdami išvengti galimos žalos aplinkai ir žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, atskirkite šias dalis nuo kitų tipų atliekų ir atsakingai perdirbkite, kad būtų skatinamas tvarus materialinių išteklių naudojimas pakartotinai.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio jsigijo šį gamini, arba su vietine valdžios jstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos.

Imonės turėtų kreiptis j tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Instrukcja obsługi

Vstup Efekt Výstup
2 k.	SOUND	ON	5.1.4 k.
5.1 k. 5.1.4 k.
2 k.	EFFECT	STANDARD	2.1 k.
5.1 k. 5.1 k.
2 k.	EFFECT	MUSIC	2.1 k.
5.1 k. 5.1 k.
2 k.	EFFECT	CLEAR VOICE	3.1 k.
5.1 k. 5.1 k.
2 k.	EFFECT	SPORTS	5.1.4 k.
5.1 k. 5.1.4 k.
2 k.	EFFECT	MOVIE	5.1.4 k.
5.1 k. 5.1.4 k.
2 k.	EFFECT	NIGHT	3.1 k.
5.1 k. 5.1 k.
