BEDIENUNGSANLEITUNG HWK950 SAMSUNG

www.samsung.com/bg/support ROMANIA *8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT www.samsung.com/ro/support CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support GREECE 80111-SAMSUNG (80111 726 7864) only from land line (+30) 210 6897691 from mobile and land line LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/supportBedienungsanleitung Erleben Sie die Möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter www.samsung.com/register HW-K95032 ERSTE SCHRITTE SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.ACHTUNG : UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.ACHTUNG
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.erste schritte3 DEU ERSTE SCHRITTE HINWEISE 99.1mm 99.1mm

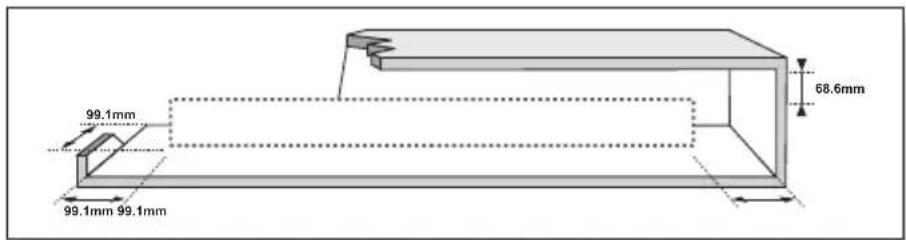

99.1mm Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.54 ERSTE SCHRITTE DOLBY ATMOS® Dieses Produkt unterstützt Dolby Atmos®.

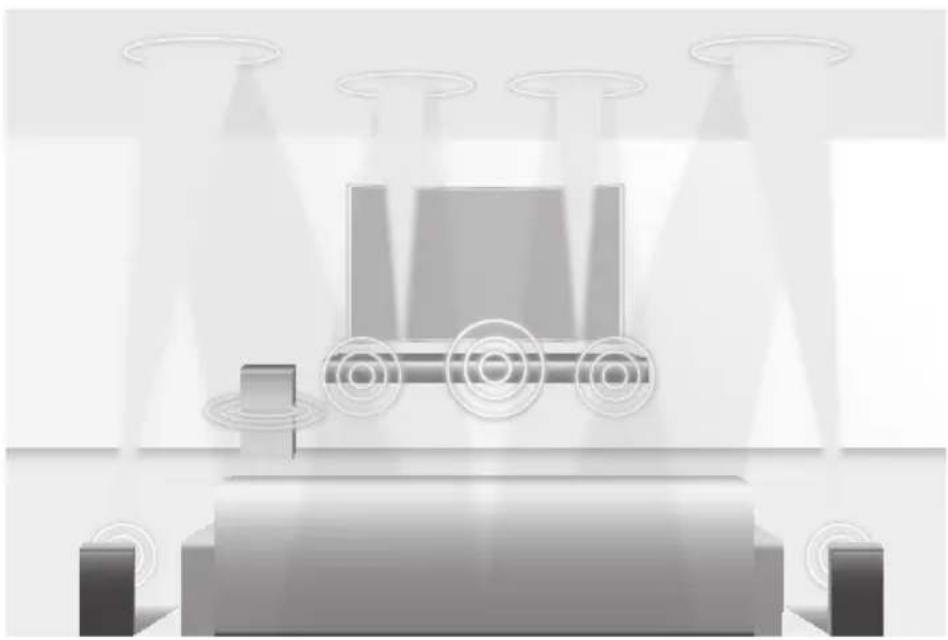

• Was ist Dolby Atmos®? Die Atmos-Technologie verbessert vorhandene 5.1-Kanal-Surround-Soundsysteme durch Hinzufügen eines Overhead-Lautsprechers. Der Zuhörer wird somit von einem 360-Grad-Sound umgeben, für ein einzigartiges, hochauflösendes, brillante, detailreiches und tieferes Hörerlebnis. Siehe Seite 24 für eine Anleitung zum Anschluss des Systems.5 DEU ERSTE SCHRITTE ● Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden. ● Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). ● Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt. 2 ERSTE SCHRITTE 2 Sicherheitsinformationen 4 Dolby Atmos® 6 Lieferumfang 7 BESCHREIBUNGEN 7 Bedienfeld auf der Vorder-/Rückseite 8 Unteres bedienfeld 9 Fernbedienung 14 MONTAGE 14 Installieren der Soundbar 14 Montageder wandhalterung17 Soundbar von der Wand abnehmen 18 Montieren der surround-lautsprechern an einer wand 19 ANSCHLÜSSE 19 Verbinden des subwoofers und der surround-lautsprecher 22 Anschluss an ein Fernsehgerät 22 Anschluss an ein Fernsehgerät mithilfe eines HDMI (Digital) Kabels23 Über ein optisches Digitalkabel mit einem Fernseher verbinden 24 Verbindung mit externen Geräten herstellen 24 Verbinden von geräten zum verwenden von Dolby Atmos®25 HDMI-Kabel26 Optisches oder analoges Audiokabel 27 FUNKTIONEN 27 Eingangsmodus 28 Bluetooth 30 Multiroom-App verwenden 32 Verwenden der Network Standby On funktion 33 Software aktualisierung 35 FEHLERSUCHE 35 Fehlersuche 36 ANHANG 36 Technische daten INHALT76 ERSTE SCHRITTE LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER

BEDIENUNGSANLEITUNG Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise. + Symbole in dieser Bedienungsanleitung Symbol Begriff Definition Achtung Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können. Hinweis Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen. Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde. SOUNDSOURCEEFFECTLEVELVOL WOOFERSOUNDBAR Fernbedienung / Batterien (Typ AA) Netzkabel : 3 Stck. Netzadapter (für Haupteinheit) HDMI-Kabel C TYPE : 700mmCENTER LINE C C Montagehilfe für die Wandhalterung Aufhängungsschraube : 2 Stck. Schraube : 2 Stck. Wandhalterung : 2 Stck. AC-Stecker (Abhängig von Land und Modell) Verbinden Sie den AC-Stecker mit dem Adapter, bis Sie ein „Einrast“-Geräusch hören, um sicherzustellen, dass beide Elemente sicher verbunden sind. Lösen Sie den AC-Stecker von dem Adapter (er wird nicht mehr entfernt, sobald er angebracht wurde). ● Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. ● Um den linken von dem rechten Surroundlautsprecher zu unterscheiden, überprüfen Sie den Aufkleber auf der Rückseite jedes Lautsprechers. ● Je nach der Region kann der AC-Stecker unterschiedlich aussehen oder er kann in den Adapter integriert geliefert werden.7 DEU BESCHREIBUNGEN

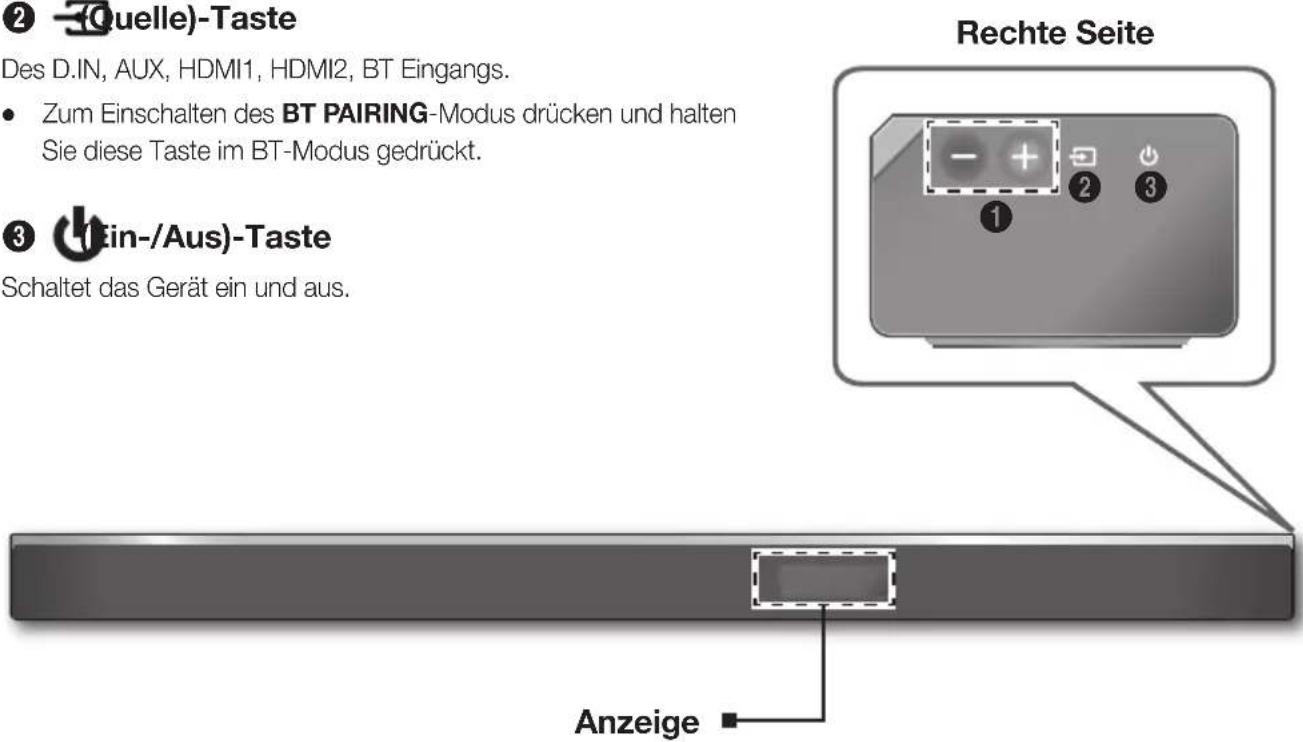

(Lautstärke)-Taste Zum Einstellen der Lautstärke. Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe. 2 (Quelle)-Taste Des D.IN, AUX, HDMI1, HDMI2, BT Eingangs. ● Zum Einschalten des BT PAIRING-Modus drücken und halten Sie diese Taste im BT-Modus gedrückt. 3 (Ein-/Aus)-Taste Schaltet das Gerät ein und aus.

Anzeige Aktuellen Modus anzeigen. ● Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann. Wenn Sie die Netztaste drücken, gibt es eine 20-sekündige Verzögerung, bevor das Gerät einen Ton wiedergibt. ● Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt. ● Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.beschreibungen98 BESCHREIBUNGEN UNTERES BEDIENFELD Wi-Fi SETUP SPK ADDAUX INDIGITAL AUDIO IN(OPTICAL)HDMI OUT(TV-ARC)HDMI IN 1HDMI IN 2DC 19VSERVICE DC 19VSERVICE Wi-Fi SETUP SPK ADDAUX IN

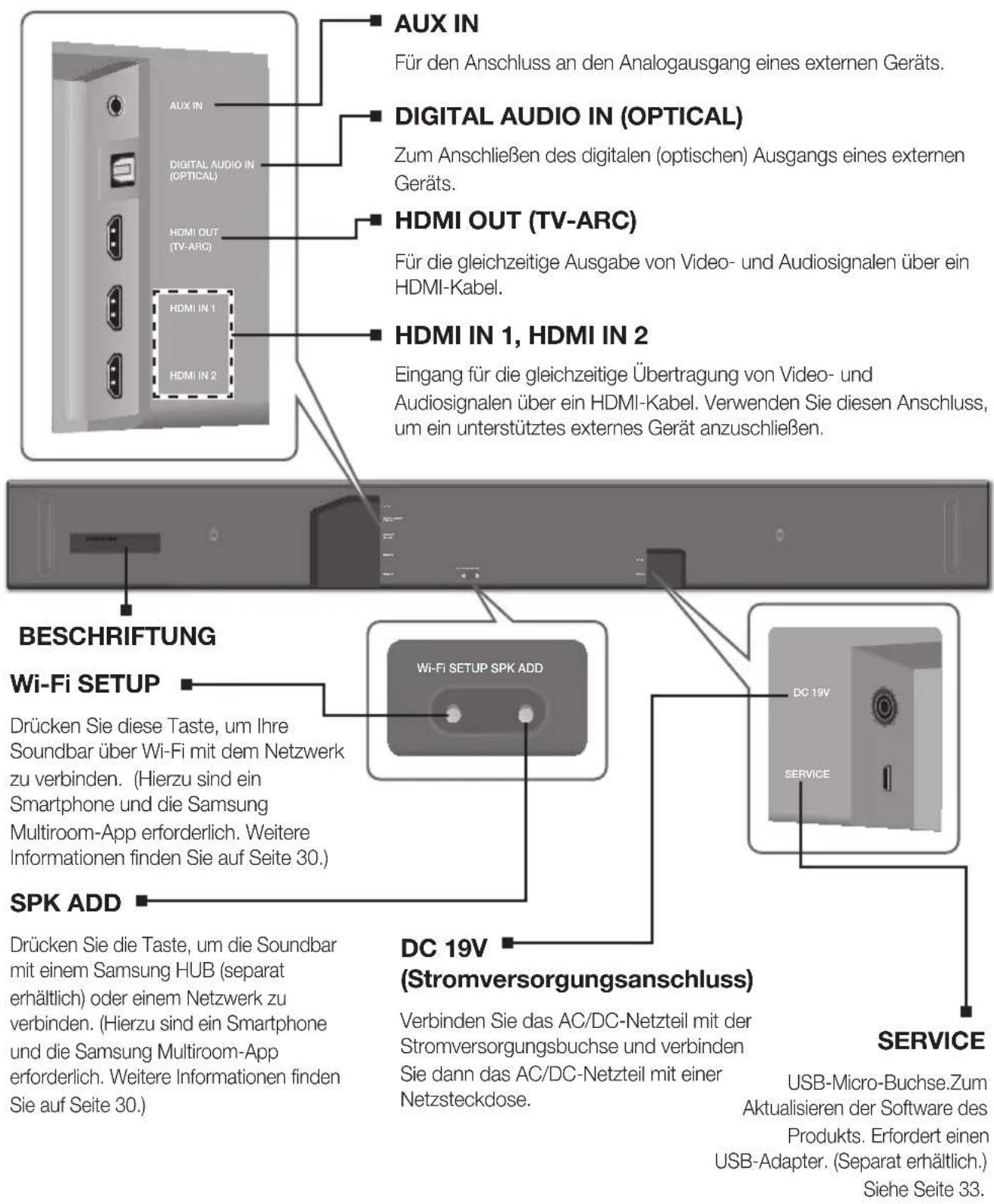

Eingang für die gleichzeitige Übertragung von Video- und Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen Anschluss, um ein unterstütztes externes Gerät anzuschließen. Wi-Fi SETUP Drücken Sie diese Taste, um Ihre Soundbar über Wi-Fi mit dem Netzwerk zu verbinden. (Hierzu sind ein Smartphone und die Samsung Multiroom-App erforderlich. Weitere Informationen finden Sie auf Seite 30.) SPK ADD Drücken Sie die Taste, um die Soundbar mit einem Samsung HUB (separat erhältlich) oder einem Netzwerk zu verbinden. (Hierzu sind ein Smartphone und die Samsung Multiroom-App erforderlich. Weitere Informationen finden Sie auf Seite 30.) AUX IN Für den Anschluss an den Analogausgang eines externen Geräts. DIGITAL AUDIO IN (OPTICAL) Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. HDMI OUT (TV-ARC) Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein HDMI-Kabel. BESCHRIFTUNG DC 19V (Stromversorgungsanschluss) Verbinden Sie das AC/DC-Netzteil mit der Stromversorgungsbuchse und verbinden Sie dann das AC/DC-Netzteil mit einer Netzsteckdose. SERVICE USB-Micro-Buchse.Zum Aktualisieren der Software des Produkts. Erfordert einen USB-Adapter. (Separat erhältlich.) Siehe Seite 33. ● Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel. ● Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.9 DEU BESCHREIBUNGEN FERNBEDIENUNG SOUNDSOURCEEFFECTLEVELVOL WOOFER SOUNDBAR Stromversorgung Schaltet die Soundbar ein und aus. SOUND Surround-Sound sorgt für Klangtiefe und Räumlichkeit beim Sound. Durch wiederholtes Drücken der Taste SOUND werden nacheinander die Surround-Sound-Einstellungen aktiviert: ON - SURROUND SOUND, OFF - SURROUND SOUND

• EIN: Ton über alle Lautsprecher ausgeben.

• AUS: Ton über den Kanal der Originalquelle ausgeben. Oben/Unten/Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/ Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen. Sie können auch die Wi-Fi SETUP-Funktion aktivieren, indem Sie die Oben-Taste auf der Fernbedienung drücken und länger als 5 Sekunden gedrückt halten. Sie können auch die SPK ADD-Funktion der Soundbar aktivieren, indem Sie die Unten-Taste auf der Fernbedienung drücken und länger als 5 Sekunden gedrückt halten. Musik überspringen Drücken Sie die Taste Rechts zum Auswählen der nächsten Musik und drücken Sie die Taste Links zum Auswählen der vorangehenden Musik. Anynet+ Halten Sie die Rechts-Taste ca. 5 Sekunden lang gedrückt, um die Anynet+-Funktion ein- oder auszuschalten. (Voreinstellung : ON - ANYNET+ oder OFF - ANYNET+) Mithilfe der Anynet+ Funktion können Sie die Soundbar per Fernbedienung über einen mit Anynet+ kompatiblen Samsung Fernseher steuern. Die Soundbar muss über ein HDMI-Kabel mit dem Fernseher verbunden sein. Auto Power Link Halten Sie die Links-Taste ca. 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion ein- oder auszuschalten. (Voreinstellung :

Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. (Siehe Seite 23) Die Auto Power Link-Funktion ist nur im Modus D.IN verfügbar. EFFECT Sie haben die Wahl zwischen sechs Soundmodi - STANDARD (Original Ton), MUSIC, CLEAR VOICE, SPORTS, MOVIE und NIGHT. Stellen Sie den STANDARD Modus ein, wenn Sie den Originalklang wiedergeben möchten.

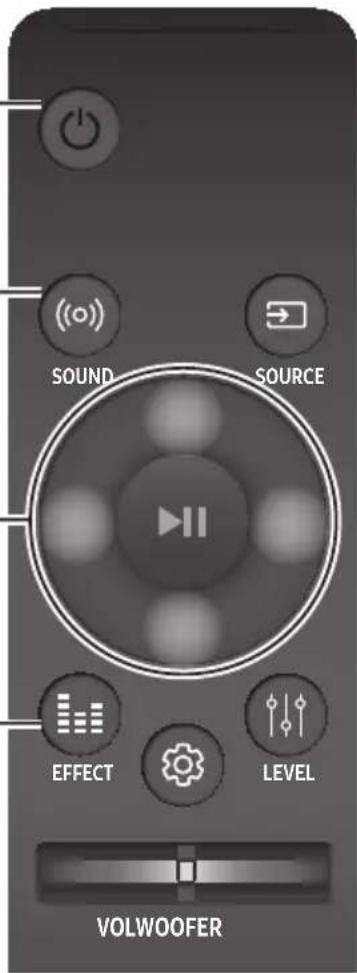

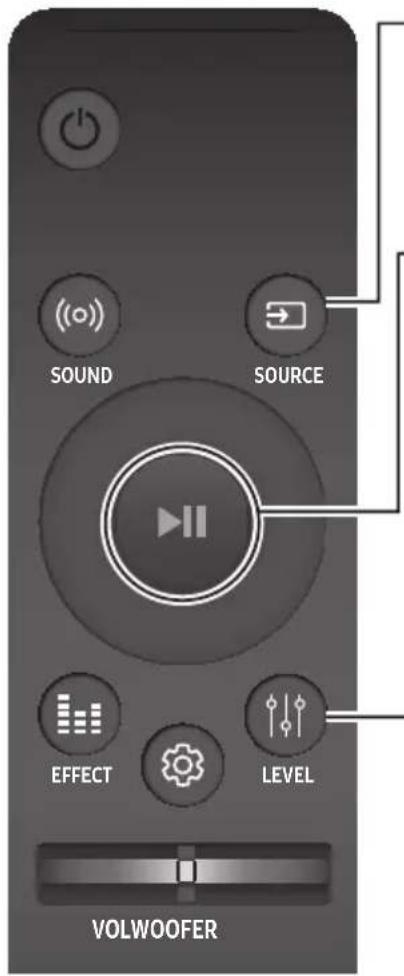

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie die Taste EFFECT ca. 5 Sekunden lang gedrückt, um die Funktion DRC (Dynamic Range Control) auf ON - DRC und OFF - DRC zu stellen. ● Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.1110 BESCHREIBUNGEN SOUNDSOURCEEFFECTLEVEL VOL WOOFER SOUNDBAR SOURCE Drücken, um eine an die Soundbar angeschlossene Quelle auszuwählen.

• BT PAIRING-Modus Zum Einschalten des BT PAIRING-Modus in der Bluetooth-Funktion drücken und halten Sie die Taste SOURCE länger als 5 Sekunden lang gedrückt. Wiedergabe / Pause (BT / WIFI) Drücken Sie die

-Taste, um die Musik vorübergehend anzuhalten. Drücken Sie die

-Taste erneut, um die ausgewählte Musik wiederzugeben. LEVEL Die ATMOS Soundbar verfügt über 5.1.4 -Kanalton. Verwenden Sie diese Taste, um die Lautsprecher jedes Lautsprechers einzustellen. Drücken Sie diese Taste, verwenden Sie die Tasten Links/Rechts, um einen Lautsprecher auszuwählen und verwenden Sie dann die Tasten Oben/Unten zum Erhöhen oder Verringern der Stufe (Lautstärke). FL FR FTRFTL

Surround- Lautsprecher L STR

Surround- Lautsprecher R Lautsprecher Auf OLED beim Anpassen der Lautstärke angezeigt. Hauptgerät Vorne links FL Vorne oben links FTL Mitte C Vorne rechts FR Vorne oben rechts FTR Surround- Lautsprecher L Surround links SL Surround oben links STL Surround- Lautsprecher R Surround rechts SR Surround oben rechts STR

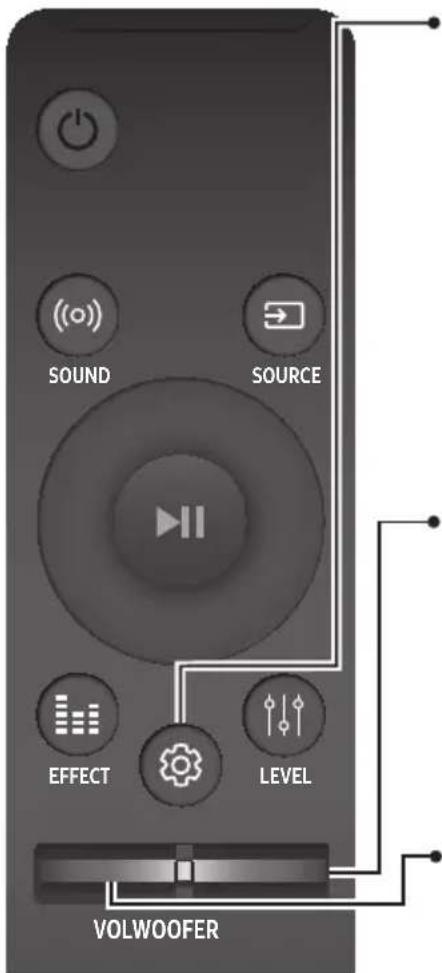

• Netzwerk-Standby Ein/Aus Halten Sie die LEVEL-Taste ca. 5 Sekunden lang gedrückt, um die Netzwerk-Standby ein- oder auszuschalten. (Siehe Seite 32)11 DEU BESCHREIBUNGEN SOUNDSOURCEEFFECTLEVEL VOL WOOFER SOUNDBAR WOOFER Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Subwoofers auf -12 oder auf -6 bis +6 einzustellen. Durch Drücken der Taste wird die Subwoofer-Lautstärke auf die Stufe 0 zurückgesetzt. EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECT LEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECT LEVELVOLWOOFERSOUNDBAR VOL Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. EFFECT LEVEL VOL WOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECT LEVEL VOL WOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR (Klangsteuerung) Drücken, um TREBLE, BASS oder AUDIO SYNC auszuwählen. Verwenden Sie anschließend die Oben/Unten Tasten, um den TREBLE oder BASS zwischen -3 bis +3 einzustellen. Halten Sie die (Klangsteuerung) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind wählbar (Links/Rechts) und können jeweils auf eine Einstellung zwischen -6 ~ +6 (Oben/Unten) eingestellt werden. Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die (Klangsteuerung) Tasten drücken, um den Ton mit dem Bild zu synchronisieren. Stellen Sie mithilfe der Oben/Unten Tasten die Tonverzögerung zwischen 0 ms ~ 300 ms ein. Im BT-Modus ist die Audio Sync-Funktion möglicherweise nicht verfügbar. + Die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers steuern

1. Halten Sie die Taste

SOUND mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.

2. Im Soundbar-Display wird „ON - TV REMOTE" angezeigt.

3. Stellen Sie im Menü des Fernsehers den Lautsprecher des Fernsehers auf einen externen Lautsprecher ein.

● Nicht verfügbar in den Modi TV ARC, BT, HDMI1 und HDMI2. (Verfügbar nur in den Modi D.IN (optisch) und AUX). ● Auf der TV-Fernbedienung sind nur die Lautstärke- und die Stummschalttaste verfügbar. Andere Tasten sind deaktiviert. ● Fernsehermenüs unterscheiden sich je nach Hersteller und Modell. Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehers. ● Diese Funktion wird von den folgenden Herstellern unterstützt: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Je nach Hersteller der Fernbedienung ist diese Funktion möglicherweise nicht mit der Fernbedienung Ihres Fernsehers kompatibel. ● Drücken Sie zum Ausschalten dieser Funktion die Taste SOUND für 5 Sekunden. Im Soundbar-Display wird „OFF - TV REMOTE" angezeigt.1312 BESCHREIBUNGEN EINLEGEN DER BATTERIEN (AA-BATTERIEN X2) Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist. Legen sie 2 AA-Batterien (1,5V) mit korrekter +/- Polarität ein. Schieben Sie den Batteriedeckel wieder vollständig zurück.

VERWENDEN DER VERBORGENEN TASTEN

Verborgene Taste Referenzseite Fernbedienungstaste Funktion SOUND TV-Fernbedienung Ein/Aus Seite 11 SOURCE BT-Kopplung Seite 28

(Wiedergabe / Pause) Auto Power Down Ein/Aus (AUX-Modus) Seite 27 VOL ID SET Seite 20 Oben WIFI SETUP Seite 9 Unten ADD SPEAKER Seite 9 Links Auto Power Link Ein/Aus Seite 23 Rechts Anynet+ Ein/Aus Seite 9 (Klangsteuerung) 7-Band EQ Seite 11 EFFECT DRC Ein/Aus Seite 9 LEVEL Netzwerk-Standby Ein/Aus Seite 3213 DEU BESCHREIBUNGEN

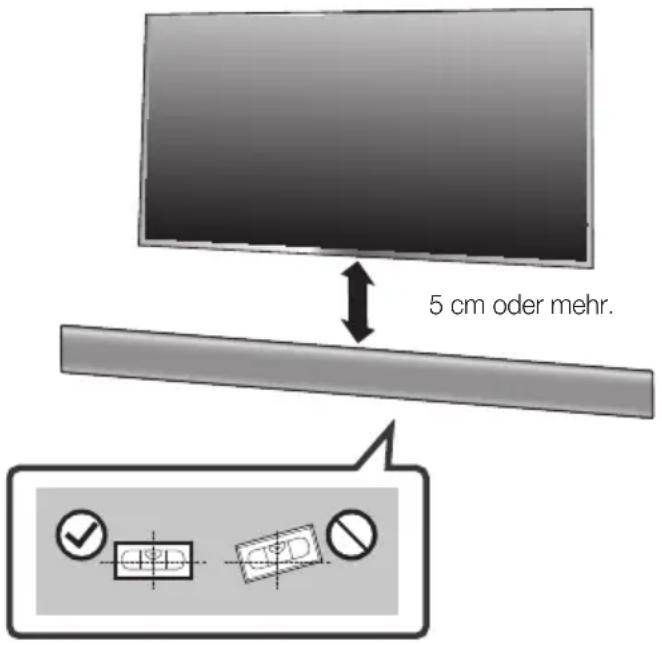

MONTAGEDER WANDHALTERUNG + Montagehinweise ● Nur an einer senkrechten Wand montieren. ● Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält. ● Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann. ● Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen. ● Besorgen Sie sich für die Wand, an der Sie die Soundbar befestigen wollen, geeignete Befestigungsschrauben. - Durchmesser : M5 - Länge : L 35 mm oder länger wird empfohlen. ● Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren. ● Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge. 5 cm oder mehr.

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Wenn das Fernsehgerät an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehgeräts. MONTAGE15 DEU MONTAGE Mittellinie C TYPE : 700mmCENTER LINE C C

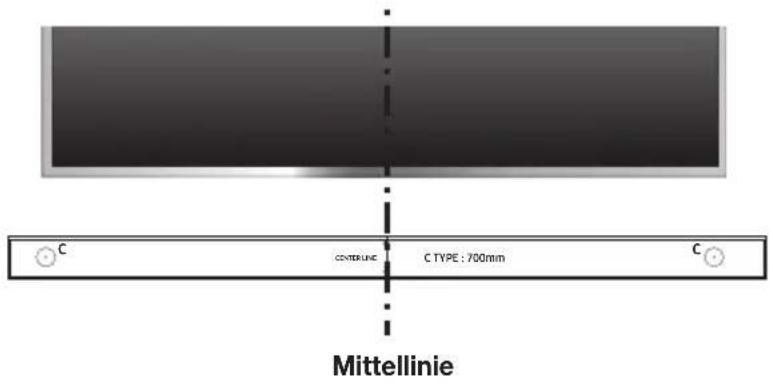

2. Achten Sie darauf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie

die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand. ● Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet. CENTER LINEC C TYPE : 700mmCENTER LINE

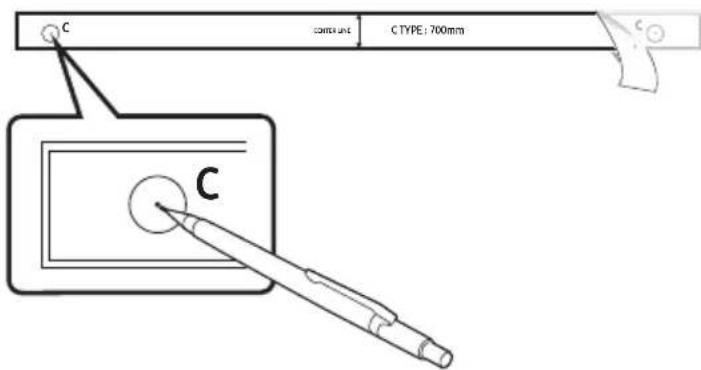

3. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der C-TYPE-Bilder an beiden Enden

der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

4. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

● Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie

dann jede Schraube in einem Aufhängungsschraubenloch.1716 MONTAGE

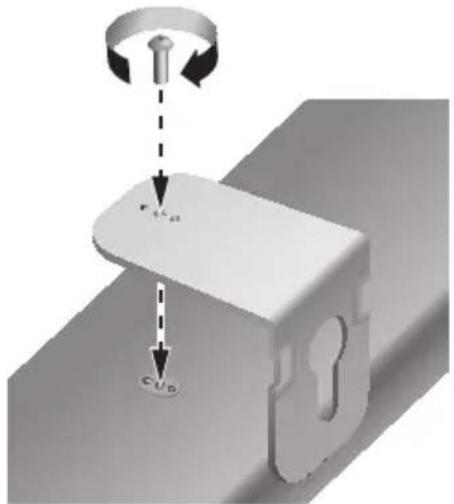

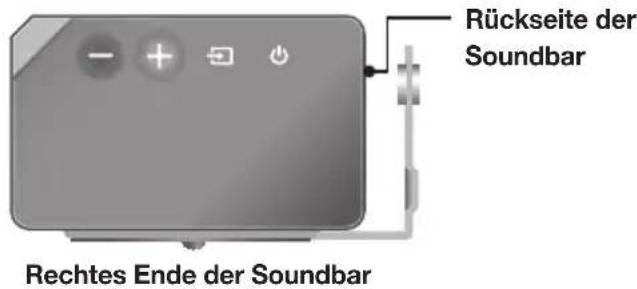

6. Installieren Sie 2 Wandhalterung mit der richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung

von 2 Schraube (M4 x L12). Rückseite der Soundbar Rechtes Ende der Soundbar ● Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterung hinter der Rückseite der Soundbar befinden. Siehe die obige Abbildung.

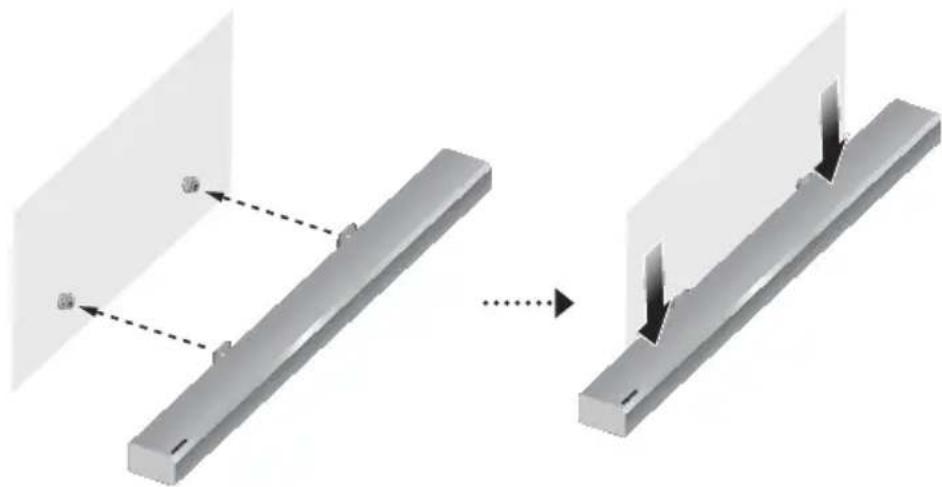

7. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterung, indem Sie die Wandhalterung an die

Aufhängungsschraube an der Wand hängen.17 DEU MONTAGE

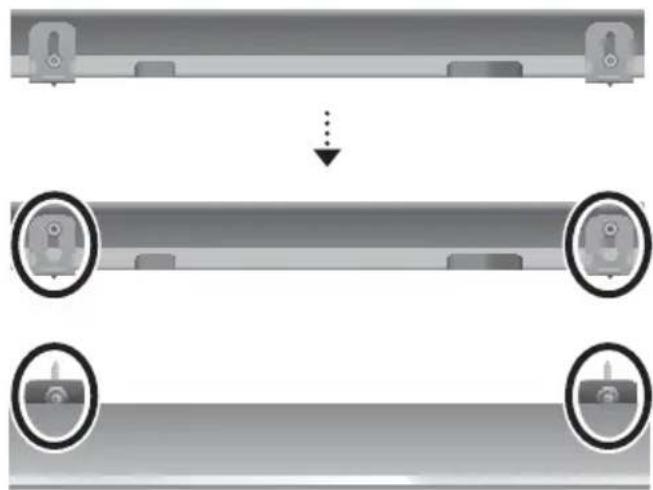

8. Schieben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterung sicher auf den

Aufhängungsschraube ruhen. ● Schieben Sie die Wandhalterung von der Unterseite nach unten, um sie an den Aufhängungsschraube zu montieren.

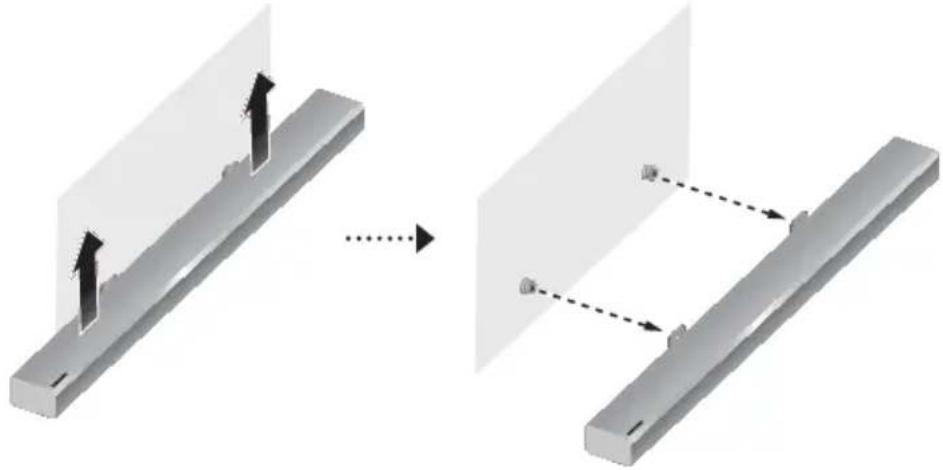

SOUNDBAR VON DER WAND ABNEHMEN

1. Um die Soundbar von der Wandhalterung abzunehmen, drücken Sie sie in Pfeilrichtung.

● Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät herunterfällt. ● Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen. ● Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann. ● Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist. ● Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen Untergrund auf, von dem es nicht herunterfallen kann.1918 MONTAGE

Sie können Wandhalterungen separat erwerben, um die Surround-Lautsprecher an einer Wand zu montieren. + Erwägungen zum Einkauf ● Zulässige Last : Mehr als 8,0 Kg ● Lochgröße : 1/4 - 20-Gewindeeinsatz ● Da die Wandmontage optional ist müssen Sie das notwendige Zubehör separat erwerben. ● Bitte lassen Sie die Surround-Lautsprecher-Wandhalterungen durch einen qualifizierten Installateur installieren. ● Beauftragen Sie ein professionelles Installationsunternehmen mit der Wandmontage Ihres Produkts. ● Überprüfen Sie die Dicke der Wand, bevor Sie die Wandhalterung montieren. Falls die Dicke unzureichend ist verstärken Sie die Wand, bevor Sie die Wandhalterungen und die Lautsprecher an der Wand montieren. ● Weitere Informationen finden Sie in der Anleitung der Wandhalterung. ● Samsung Electronics ist für keine Schäden an dem Produkt verantwortlich, die von einer unsachgemäßen Montage des Produkts herrühren. ● Achten Sie darauf, die Lautsprecher nicht seitlich oder verkehrt herum einzubauen.19 DEU ANSCHLÜSSE

VERBINDEN DES SUBWOOFERS UND

DER SURROUND-LAUTSPRECHER ● Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind. ● Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen. ● Wenn das Hauptgerät ausgeschaltet ist, befinden sich der drahtlose Subwoofer und die Surround- Lautsprecher im Standby-Modus und die STANDBY-LED an der Rückseite blinkt rot, nachdem sie mehrmals blau geblinkt hat. ● Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen. ● Die maximale Übertragungsdistanz des drahtlosen Signals von der Haupteinheit ist etwa 10 Meter, kann jedoch entsprechend der jeweiligen Betriebsumgebung unterschiedlich sein. Falls sich eine Wand aus Stahlbeton oder Metall zwischen der Haupteinheit und dem drahtlosen Subwoofer oder Surround- Lautsprecher befindet, kann das System eventuell nicht funktionieren, da das drahtlose Signal kein Metall durchdringen kann. ● In den drahtlosen Subwoofer und die Surround-Lautsprecher sind Drahtlos-Empfangsantennen eingebaut. Halten Sie die Geräte fern von Wasser und Feuchtigkeit. ● Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und den Surround-Lautsprecher frei von Behinderungen ist.

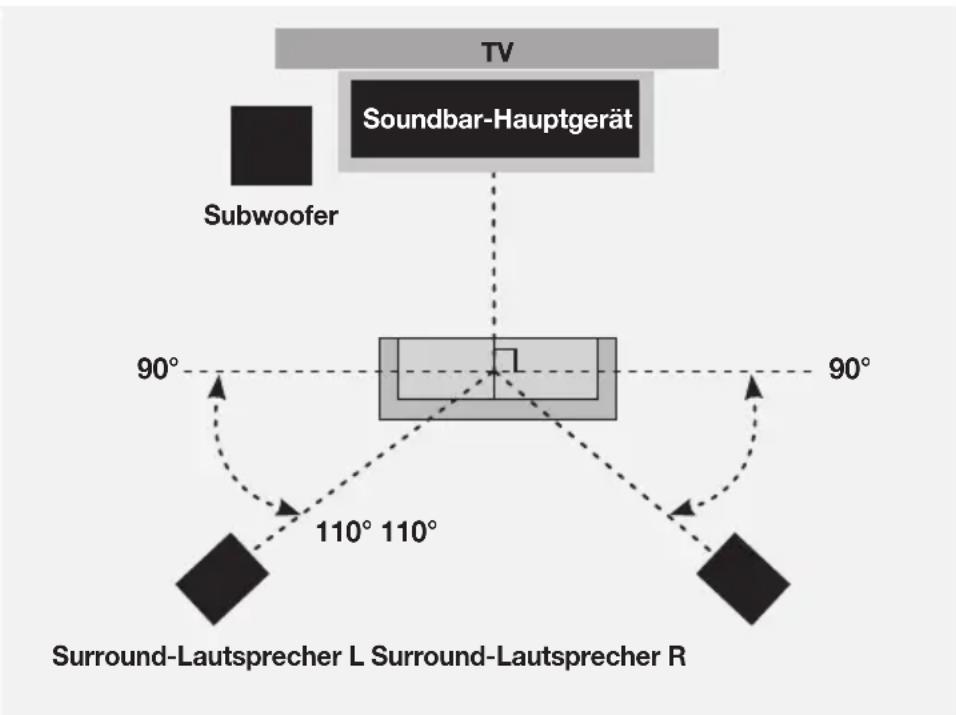

Soundbar-Hauptgerät Subwoofer 90° 90° 110° 110° Surround-Lautsprecher L Surround-Lautsprecher R Empfohlenes Lautsprecher-Layout anschlüsse2120 ANSCHLÜSSE AUTOMATISCHES ANSCHLIESSEN

1. Schließen Sie eine Stromversorgung an den Subwoofer und die Surroundton-Lautsprecher an.

2. Schließen Sie eine Stromversorgung an die Soundbar an und drücken Sie dann die Taste an der

Fernbedienung oder auf der rechten Seite der Soundbar.

3. Der Subwoofer und die Surroundton-Lautsprecher werden automatisch mit der Soundbar verbunden.

4. Wenn die automatische Kopplung abgeschlossen ist, leuchten die blauen Anzeigeleuchten auf der Rückseite des

Subwoofers und der Surround-Lautsprecher auf. ● Falls die rote Anzeigeleuchte auf der Rückseite des Subwoofers oder der Surround-Lautsprecher aufleuchtet oder die blaue Anzeigeleuchte dauernd blinkt, kann die automatische Kopplung nicht ausgeführt werden. Falls dies geschieht, schließen Sie jeden Lautsprecher manuell an. ● Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 9) ● Wichtig: Setzen Sie die Batterien in die Fernbedienung ein, bevor Sie beginnen. Eine Anleitung finden Sie auf Seite 12.

LINK STANDBY ID SETPOWER

LINK Rückseite des Subwoofers Rückseite des Surround-Lautsprechers

MANUELLES ANSCHLIESSEN DES SUBWOOFERS UND DER

SURROUND-LAUTSPRECHER BEI FEHLSCHLAGEN DES

AUTOMATISCHEN ANSCHLIESSENS + Bevor Sie beginnen ● Stellen Sie sicher dass die Soundbar, der Subwoofer und die Surround-Lautsprecher angeschlossen sind. ● Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

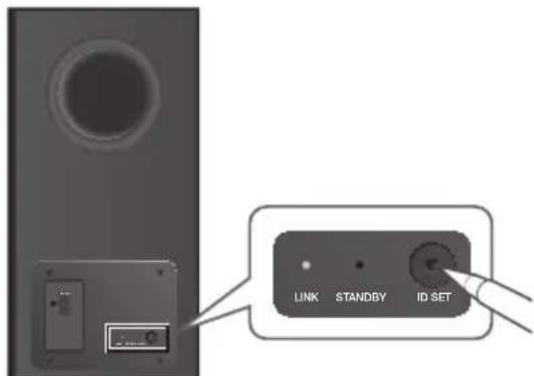

1. Halten Sie ID SET auf der Rückseite des Subwoofers und der Surround-Lautsprecher mindestens 5 Sekunden lang

gedrückt. Die rote Anzeigeleuchte auf der Rückseite jedes Lautsprechers erlischt und die blaue Anzeigeleuchte blinkt.

POWER Rückseite des Subwoofers Rückseite des linken und rechten Surround-Lautsprechers21 DEU ANSCHLÜSSE2. Schalten Sie die Soundbar aus.

3. Halten Sie die Taste VOL auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, während die Soundbar

ausgeschaltet ist (AUS). EFFECTLEVEL VOL WOOFER SOUNDBAR EFFECT LEVEL VOL WOOFER SOUNDBAR EFFECTLEVEL VOL WOOFER SOUNDBAR EFFECTLEVEL VOL WOOFER SOUNDBAR

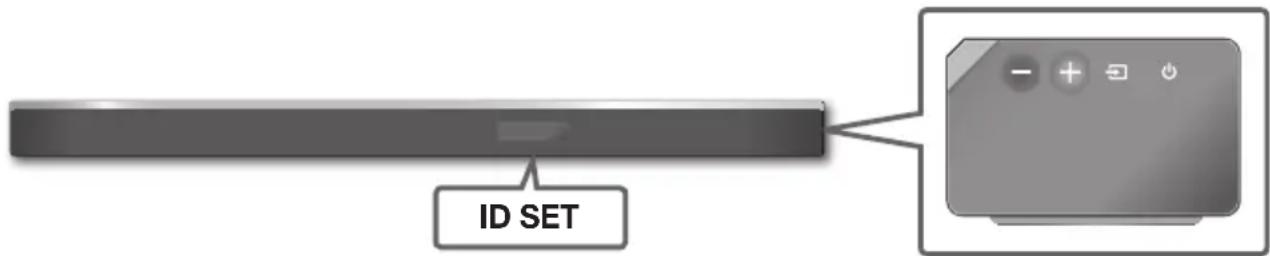

4. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

ID SET Rechte Seite der Soundbar

5. Wenn die blauen Anzeigeleuchten an dem Subwoofer und dem Surround-Sound-Lautsprecher blinken, schalten Sie

die Stromversorgung durch Drücken der -Taste auf der rechten Seite der Haupteinheit oder der Fernbedienung ein.

6. Wenn die Verbindung erfolgreich hergestellt worden ist leuchten die blauen Anzeigeleuchten auf der Rückseite des

Subwoofers und der Surround-Lautsprecher auf, ohne zu blinken. ● Wenn der Verbindungsaufbau fehlgeschlagen ist, blinkt die Leuchte blau. Führen Sie den Verbindungsaufbau ab Schritt 1 erneut durch.

LED-ANZEIGELAMPENSTATUS AN SUBWOOFER UND

SURROUND-SOUND-LAUTSPRECHER LED Status Beschreibung AuflösungRot EinBereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät)Überprüfen Sie die Stromversorgung des Soundbar-HauptgerätsVerbindung fehlgeschlagenErneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung) Blau Ein Erfolgreich verbunden (normaler Betrieb) BlinkendBereitschaft (bei ausgeschaltetem Soundbar-Hauptgerät)Überprüfen Sie die Stromversorgung des Soundbar-HauptgerätsVerbindung fehlgeschlagenErneut verbunden (Anweisungen zur manuellen Verbindung finden Sie in der Benutzeranleitung)Rot und blau Blinkend Fehlfunktion Das Servicecenter kontaktieren.2322 ANSCHLÜSSE

ANSCHLUSS AN EIN FERNSEHGERÄT

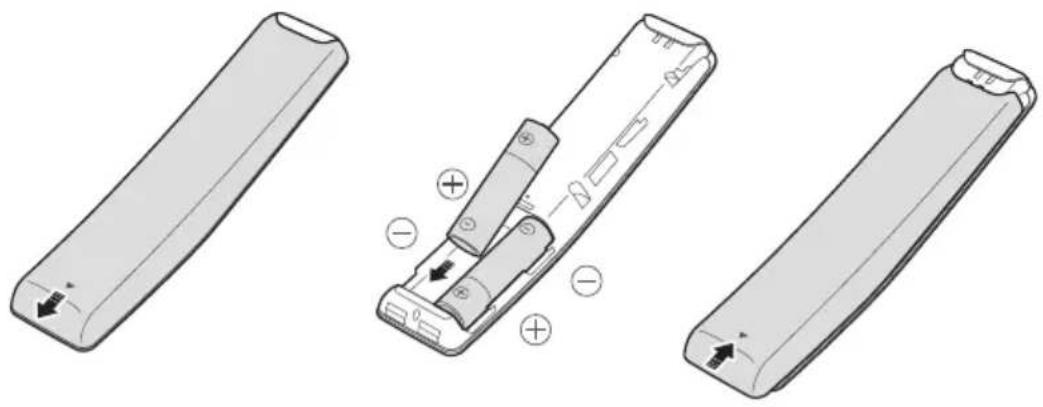

● Wichtig: Setzen Sie die Batterie in die Fernbedienung ein, bevor Sie loslegen. Eine Anleitung finden Sie auf Seite 12. ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI (DIGITAL) KABELS Wi-Fi SETUP SPK ADD AUX IN

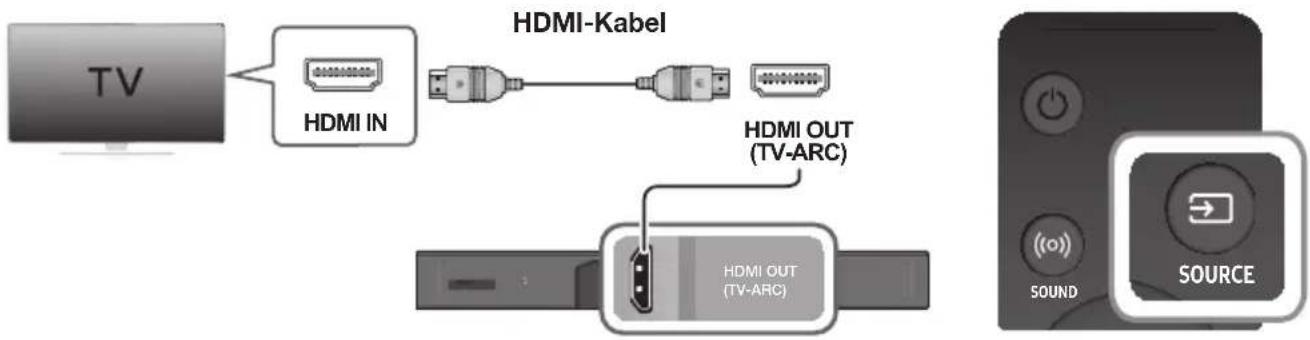

1. Schließen Sie ein HDMI-Kabel an den HDMI OUT (TV-ARC) Ausgang auf der Rückseite des Geräts und an den

HDMI IN Eingang an Ihrem Fernsehgerät an.

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung,

um den Modus D.IN auszuwählen. ● HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen Anschluss. ● Wenn das Fernsehgerät über einen ARC-Anschluss verfügt, schließen Sie das HDMI-Kabel an den HDMI IN (ARC) Anschluss an. ● Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelseele zu verwenden. Falls Sie ein HDMI-Kabel mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm. ● Anynet+ eingeschaltet sein. ● Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.23 DEU ANSCHLÜSSE

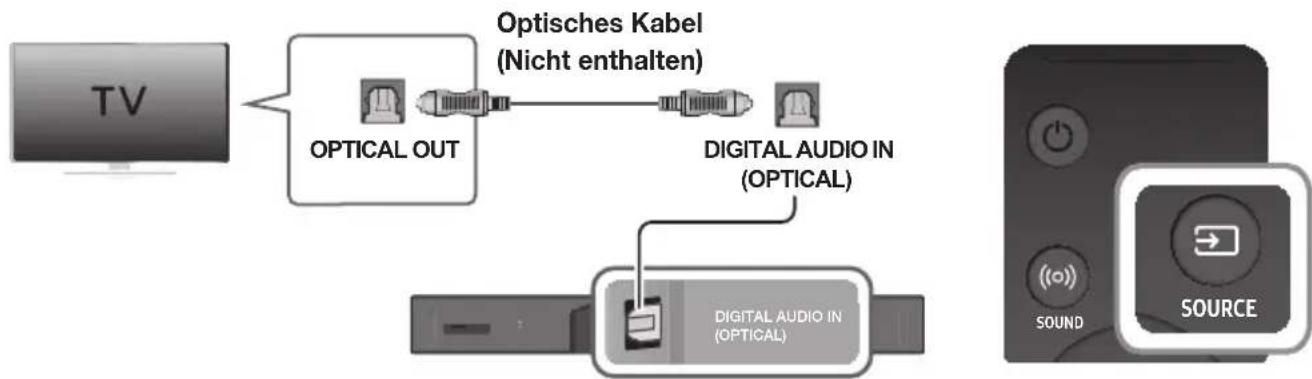

1. Verbinden Sie den (Audio-) Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches

Digitalkabel (nicht mitgeliefert) mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung,

um den Modus D.IN auszuwählen. + Auto Power Link Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät angeschlossen haben, die Auto Power Funktion einschalten, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät einschalten.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher. (nicht mitgeliefert)

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung,

um den Modus D.IN auszuwählen.

3. Halten Sie die Links-Taste auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power

Link-Funktion zu aktivieren bzw. zu deaktivieren. ● Die Auto Power Link-Funktion ist automatisch auf EIN eingestellt. ● Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren. ● Diese Funktion ist nur im Modus D.IN verfügbar.2524 ANSCHLÜSSE

VERBINDUNG MIT EXTERNEN

Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen. Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt. VERBINDEN VON GERÄTEN ZUM VERWENDEN VON DOLBY ATMOS® Dieses Produkt unterstützt Dolby Atmos®. ● Wichtig: Dolby Atmos® steht nur im HDMI-Modus zur Verfügung. Wi-Fi SETUP SPK ADD AUX IN

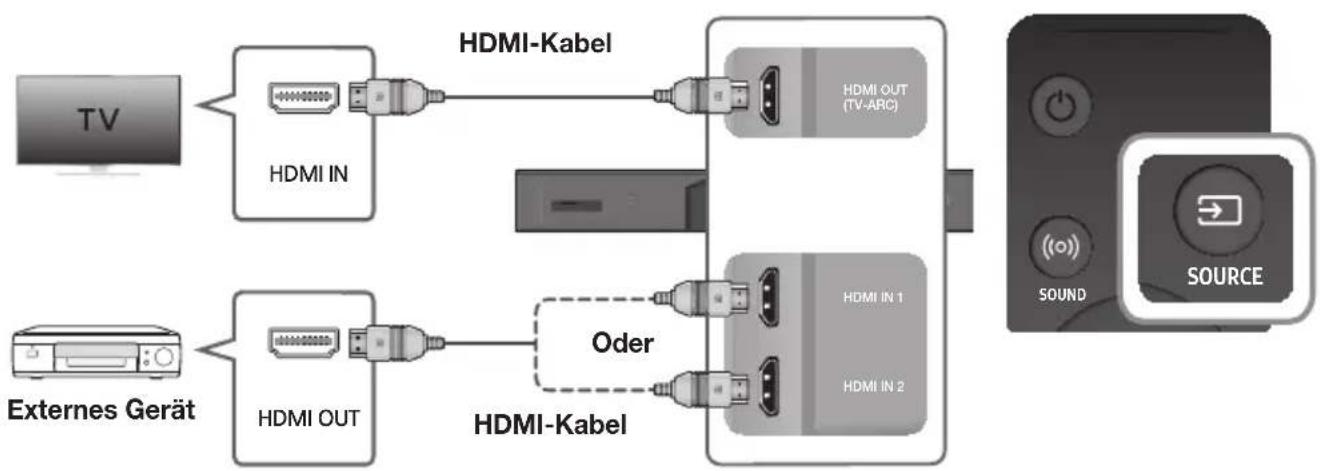

1. Verbinden Sie mit einem HDMI-Kabel den Anschluss HDMI IN 1 oder den Anschluss HDMI IN 2 auf der

Rückseite des Produkts mit dem Anschluss HDMI OUT Ihres digitalen Geräts.

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung

zur Auswahl von HDMI1 oder HDMI2.

3. Der ausgewählte HDMI-Modus wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird wiedergegeben.

● Wenn Dolby Atmos® eingeschaltet wird, geht die blaue LED auf der rechten Seite der Soundbar an und leuchet.25 DEU ANSCHLÜSSE

4. Konfigurieren von Dolby Atmos® an Ihrem BD-Player oder sonstigen Geräten.

• Überprüfen Sie die Audioausgabeoptionen unter Verwendung des Einstellungsmenüs an Ihrem BD-Player oder sonstigem Gerät.

• Stellen Sie sicher, dass für den Bitstrom in den Audioausgabeoptionen „Keine Kodierung“ ausgewählt ist, z. B. an einem Samsung-Player: Home-Menü Einstellungen Ton Digitalausgang: Bitstream auswählen (unverarbeitet).

• Falls die Audioausgabeoptionen sekundäres Audio beinhalten, stellen Sie sicher, dass es ausgeschaltet ist. ● Dolby Atmos® funktioniert nur im HDMI-Modus. Es ist nicht mit anderen Eingangsquellen kompatibel. ● Dolby Atmos® funktioniert nur bei 5.1.4-Kanälen. ● Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen. HDMI-KABEL Wi-Fi SETUP SPK ADD AUX IN

1. Verbinden Sie mit einem HDMI-Kabel den Anschluss HDMI IN 1 oder den Anschluss HDMI IN 2 auf der

Rückseite des Produkts mit dem Anschluss HDMI OUT Ihres digitalen Geräts.

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung

zur Auswahl von HDMI1 oder HDMI2.

3. Der ausgewählte HDMI-Modus wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird wiedergegeben.2726

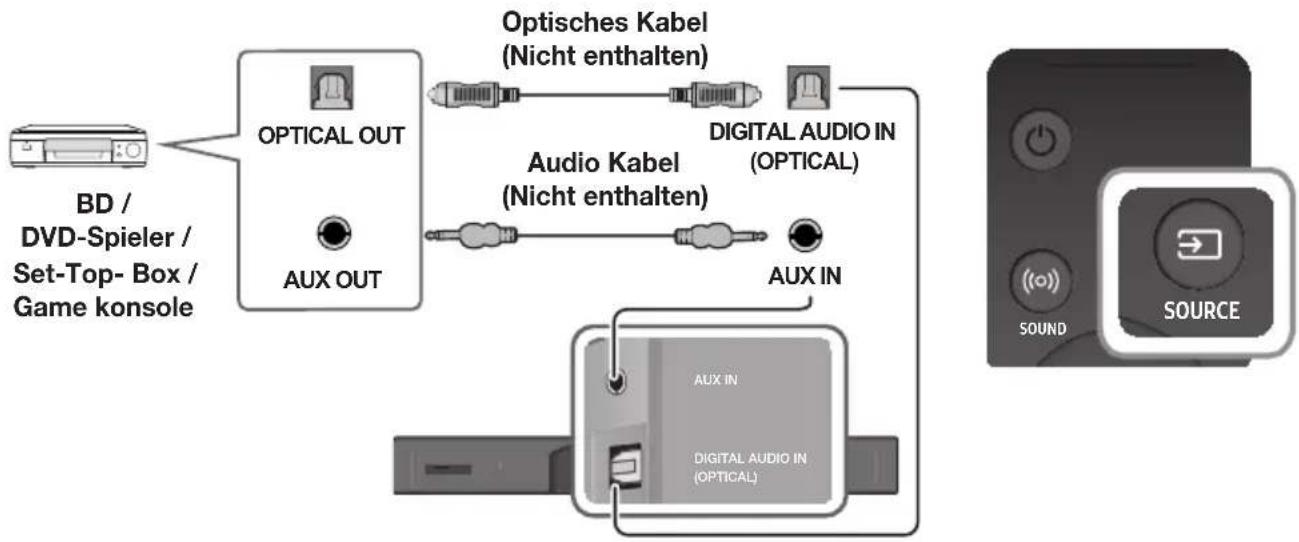

Dieses Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang (AUX). Sie haben also zwei Möglichkeiten zum Herstellen einer Verbindung mit externen Geräten. Wi-Fi SETUP SPK ADD AUX IN

1. Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung,

um den Modus AUX auszuwählen. + Optisches Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) (Audio) am Hauptgerät über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.

2. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung,

um den Modus D.IN auszuwählen.27 DEU FUNKTIONEN EINGANGSMODUS Drücken Sie die Taste auf der rechten Seite des Hauptgeräts oder die Taste SOURCE auf der Fernbedienung, um den gewünschten Modus auszuwählen.Rechtes Ende der Soundbar SOUNDSOURCE SOUNDSOURCE Eingangsmodus AnzeigeOptischer Digital EingangARC (HDMI OUT) Eingang D.IN AUX-Eingang AUX HDMI-EingangHDMI1, HDMI2BLUETOOTH Modus

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab: ● D.IN / BT Modus - Wenn seit 5 Minuten kein Audiosignal empfangen wurde. ● HDMI1 / HDMI2 Modus - Wenn seit 15 Minuten kein Audiosignal empfangen wurde. ● AUX Modus - Wenn seit 5 Minuten kein AUX-Kabel angeschlossen ist. - Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird. (Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.) Um die Auto Power Down-Funktion während des AUX-Modus auszuschalten, drücken und halten Sie die

-Taste für 5 Sekunden gedrückt. Auf dem anzeige erscheint ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.funktionen2928 FUNKTIONEN BLUETOOTH Sie können an der Soundbar ein Bluetooth-Gerät anschließen und Musik mit Stereoton genießen – ohne Kabelsalat! ANSCHLIESSEN VON SOUNDBAR AN EIN BLUETOOTH-GERÄT Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt. Bluetooth-Gerät Verbinden

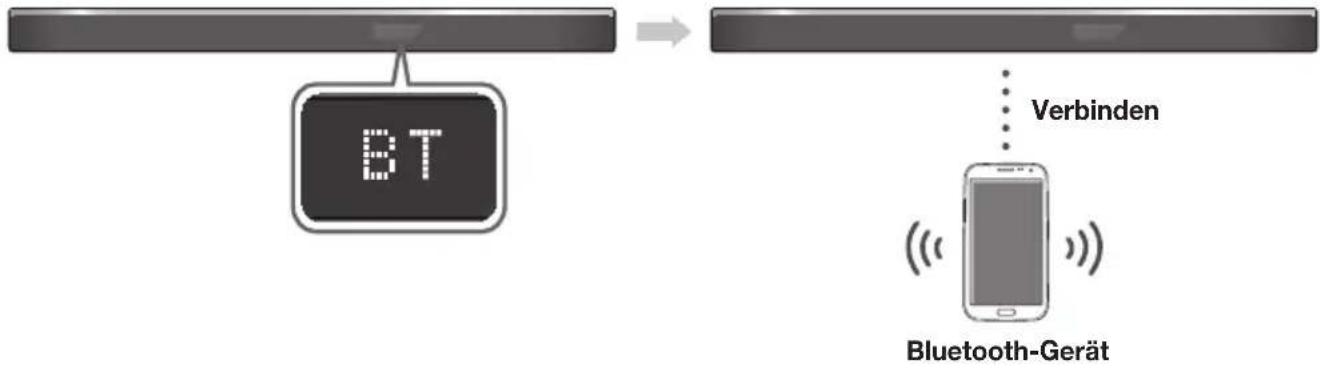

1. Drücken Sie die Taste auf der rechten Seite der Soundbar oder die Taste SOURCE auf der Fernbedienung,

um den Modus BT auszuwählen.

• Sie werden BT READY oder BT PAIRING in der vorderen Anzeige der Soundbar sehen.

2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus.

(Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)

3. Wählen Sie "[AV] Samsung Soundbar Kxxx" aus der Liste.

• Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [Bluetooth Gerätename]

BT auf dem Frontdisplay angezeigt.

• Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

• Falls das Bluetooth-Gerät nicht mit der Soundbar gekoppelt werden konnte, löschen Sie die vorherige „[AV] Samsung Soundbar Kxxx“, die durch das Bluetooth-Gerät gefunden wurde, schalten Sie in den BT PAIRING-Modus um, indem Sie die Taste auf der rechten Seite der Haupteinheit oder die SOURCE- Taste auf der Fernbedienung drücken und lassen Sie dann das Bluetooth-Gerät erneut nach der Soundbar suchen.

4. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

• Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.

• Im BT-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen. ● Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie <0000> ein. ● Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. ● Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird. ● Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den Verbindungsaufbau nicht fehlerfrei durch: - Wenn sich Soundbar in einem starken elektrischen Feld befindet. - Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde. - Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert. ● Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.29 DEU FUNKTIONEN ● Der Soundbar unterstützt SBC data (44,1kHz, 48kHz). ● Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt. ● Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen. ● Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "[AV] Samsung Soundbar Kxxx" aus der Liste der gefundenen Geräte die Soundbar automatisch in den BT-Modus umgeschaltet. - Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.) ● Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar BT PAIRING anzeigt.

ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. ● Verbindung zum Soundbar wird getrennt. ● Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige BT DISCONNECTED angezeigt.

ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT

Drücken Sie die Taste SOURCE auf der Fernbedienung oder die Taste auf der rechten Seite des Geräts, um vom Modus BT in einen anderen Modus zu wechseln oder die Soundbar auszuschalten. ● Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren) ● Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet. ● Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus. + Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden. ● Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: - Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. - Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. - Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke. ● Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird. ● Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth- Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren. ● In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt. ● Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden. ● Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.3130 FUNKTIONEN MULTIROOM-APP VERWENDEN Mithilfe der Samsung Multiroom-App können Sie die Soundbar mit einem Smartphone, Ihrem Netzwerk und dem Internet verbinden. Sobald die Soundbar mit einem Smartphone, auf dem die Multiroom-App installiert ist, verbunden ist, können Sie die Soundbar auch drahtlos mit mehreren Samsung Multiroom-Geräten verbinden und Audiodateien darüber wiedergeben.

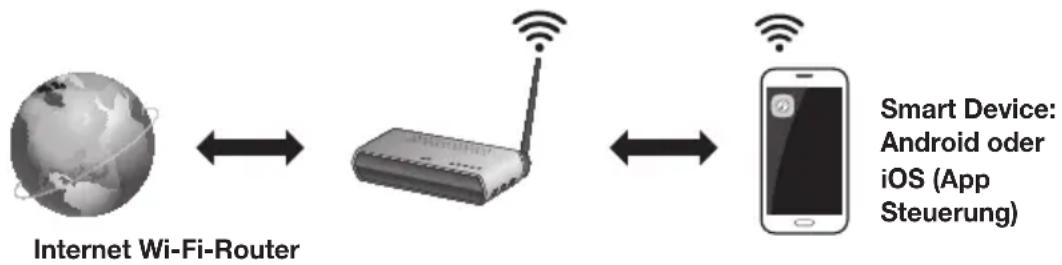

+ Grundlagen der Datenübertragung Internet Wi-Fi-Router Smart Device: Android oder iOS (App Steuerung) Voraussetzungen:

1. Sie benötigen einen WLAN-Router und ein Smartphone.

2. Der Wi-Fi-Router muss mit dem Internet verbunden sein.

3. Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

INSTALLIEREN DER SAMSUNG MULTIROOM ANWENDUNG

Um die Soundbar mit der Samsung Multiroom-App verwenden zu können, müssen Sie die Samsung Multiroom-App herunterladen und auf Ihrem Smartphone installieren. Sie können die App über Google Play oder den App Store herunterladen. Wenn Sie die Samsung Multiroom-App installiert haben, können Sie über die Soundbar auf Ihrem Smartphone oder auf anderen verbundenen Geräten gespeicherte, von anderen Inhaltsanbietern bereitgestellte oder von Internet-Radiosendern gestreamte Musik wiedergeben. + Android oder iOS Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.

• Google Play Suche : Samsung Multiroom oder31 DEU FUNKTIONEN + Samsung Multiroom-App starten Um die Samsung Multiroom-App zu starten, tippen Sie auf das Multiroom-App-Symbol auf Ihrem Smartphone.

ANSCHLIESSEN DER SOUNDBAR AN IHR NETZWERK

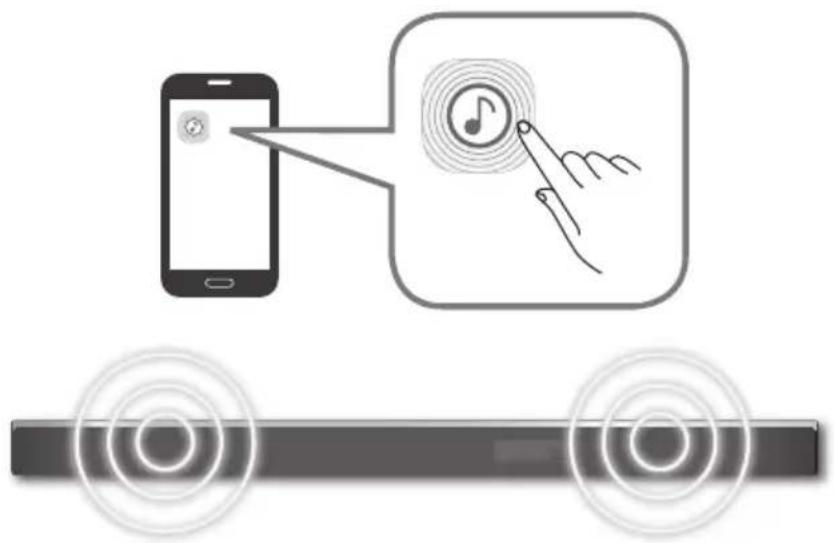

Wählen Sie auf Ihrem Smart Device die Samsung Multiroom Anwendung aus. Folgen Sie den Anweisungen auf dem Bildschirm Ihres Smart Device. Sie können folgende Funktionen mit der Samsung Multiroom app nutzen. - Sie könne auf Ihrem Mobiltelefon gespeicherte Musikdateien, verschiedene Musikquellen und Internet-Radio wiedergeben. Musik auf dem Mobiltelefon Internet-Radio Musikdienste [AV] Samsung Soundbar Kxxx3332 FUNKTIONEN

Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth oder Wi-Fi-Verbindung mit der Soundbar herzustellen. Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf BT geschaltet. Um die Soundbar per WLAN einzuschalten zu können, muss die Samsung Multiroom-App auf Ihrem Smartphone installiert sein.

1. Verbinden Sie das Smart Device mit Ihrer Soundbar.

2. Schalten Sie die Network Standby On Funktion ein, indem Sie die LEVEL Taste auf der Fernbedienung der

Soundbar für mehr als 5 Sekunden gedrückt halten. Sie könne die Funktion ausschalten, indem Sie die LEVEL Taste erneut für mehr als 5 Sekunden gedrückt halten. ● Die Network Standby On-Funktion ist nur verfügbar, wenn die Soundbar zur Liste der gekoppelten Geräte des Smartphones gehört. (Das Smartphone und die Soundbar müssen zuvor mindestens einmal gekoppelt worden sein.) ● Die Soundbar erscheint nur in der Liste der vom Smart Device gefundenen Geräte, wenn die Soundbar [BT READY] oder [WiFi READY] anzeigt. ● Wenn die Network Standby On Funktion nicht funktioniert - Die Network Standby On-Funktion ist auf Aus eingestellt. Stellen Sie die Funktion auf EIN. ● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.33 DEU FUNKTIONEN SOFTWARE AKTUALISIERUNG Wi-Fi SETUP SPK ADDAUX INDIGITAL AUDIO IN(OPTICAL)HDMI OUT(TV-ARC)HDMI IN 1HDMI IN 2DC 19VSERVICE DC 19VSERVICE Micro-USB-auf- USB-Adapterkabel (Nicht enthalten)

AKTUALISIERUNG ÜBER USB

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten. + Updateverfahren

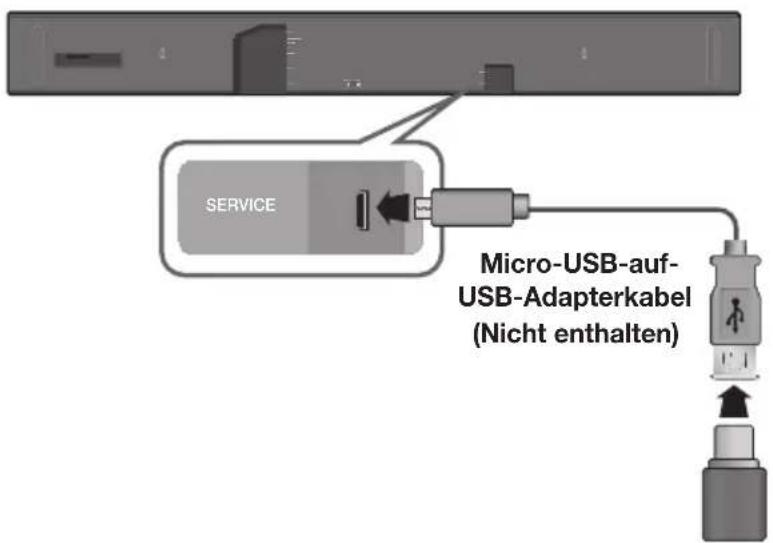

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende

und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss der Soundbar. ● Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.

2. Führen Sie die untenstehenden Schritte zum Herunterladen der Produktsoftware aus:

Gehen Sie zur Samsung-Webseite unter (samsung.com/sec) suchen Sie nach dem Modellnamen - wählen Sie die Option Kundensupport aus (der Name der Option ist vorbehaltlich etwaiger Änderungen)

3. Speichern Sie die heruntergeladene Software auf einem USB-Stick und wählen Sie „in Ordnernamen extrahieren“,

um den Ordner zu entzippen.

4. Schalten Sie die Soundbar aus und schließen Sie den USB-Stick mit der Softwareaktualisierung an die Buchse

eines Micro-USB-Adapterkabels an.

5. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird UPDATE angezeigt und die Aktualisierung beginnt.

6. Nachdem das Update abgeschlossen ist, wird die Soundbar automatisch aus- und eingeschaltet.

● Falls die Eingangsquelle nach einer Aktualisierung oder nach einem erneuten Anschluss des Netzkabels geändert wurde, ändern Sie die Eingangsquelle auf TV oder die gewünschte Quelle.3534 FUNKTIONEN + Wenn das UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus und schließen Sie das USB Speichergerät mit den Update-Dateien an den

USB-Anschluss der Soundbar an.

2. Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

● Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an. ● Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte Audio-Dateien auf dem USB-Gerät gespeichert sind. ● Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab. ● Nachdem die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung in der Soundbar initialisiert. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass bei einer Firmware- Aktualisierung ebenfalls die Subwoofer- Verbindung zurückgesetzt wird. Wenn die Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wieder hergestellt wird, schlagen Sie bitte auf Seite 19 nach. Falls die Softwareaktualisierung fehlschlägt, überprüfen Sie, ob der USB-Stick beschädigt ist. ● Mac OS-Benutzer sollten MS-DOS (FAT) als USB-Format verwenden. ● Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt. AUTO UPDATE Auch wenn die Soundbar ausgeschaltet ist, sucht die Soundbar automatisch nach der neuesten Software-Version und fährt mit dem Update fort, wenn es mit dem Internet verbunden wurde. ● Die Nutzung der Auto Update Funktion der Soundbar ist standardmäßig voreingestellt. ● Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein. ● Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her. Wird die Stromverbindung unterbrochen, schalten Sie die Soundbar ein und verbinden Sie sie erneut.35 DEU FEHLERSUCHE FEHLERSUCHE Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät lässt sich nicht einschalten.

• Ist der Netzstecker an eine Steckdose angeschlossen? ¼ Schließen Sie den Netzstecker an die Steckdose an. Das Gerät reagiert nicht auf das Drücken von Tasten.

• Ist die Luft elektrostatisch aufgeladen? ¼ Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an. Es wird kein Ton wiedergegeben.

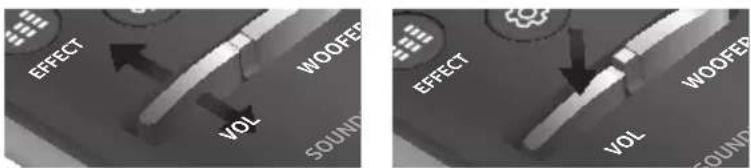

• Wurde das Gerät auf stumm geschalten?

• Ist die Lautstärke auf minimal eingestellt? ¼ Drücken Sie die Taste VOL, um die Funktion zu deaktivieren. ¼ Erhöhen Sie die Lautstärke. Die Fernbedienung funktioniert nicht.

• Sind die Batterien leer?

• Ist die Entfernung zwischen Fernbedienung und Gerät zu groß? ¼ Legen Sie neue Batterien ein. ¼ Näher an das Gerät heranrücken. Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.

• Ihr Subwoofer ist eventuell nicht an das Hauptgerät angeschlossenen. ¼ Versuchen Sie, den Subwoofer erneut anzuschließen. (Siehe Seite 19) Der Subwoofer dröhnt und vibriert merklich.

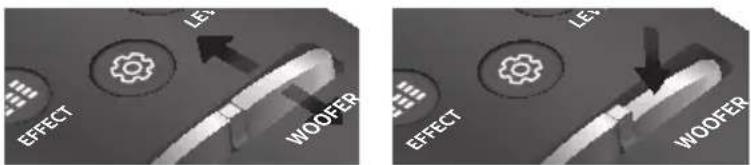

• Versuchen Sie die Vibrationen des Subwoofers einzustellen. ¼ Drücken Sie die Taste WOOFER auf Ihrer Fernbedienung nach oben oder unten, um den Wert einzustellen (zwischen -12, -6 ~ +6). Fehlersuche3736 ANHANG TECHNISCHE DATEN ALLGEMEIN Gewicht Soundbar-Hauptgerät 6,7 kg Subwoofer (PS-KW1-2) 9,6 kg Surroundlautsprecher (PS-KS2-1 (L), PS-KS2-2 (R)) 2,0 kg Abmessungen (B × H × T) Soundbar-Hauptgerät 1210,2 x 81,7 x 131,4 mm Subwoofer (PS-KW1-2) 203,9 x 399,0 x 414,3 mm Surroundlautsprecher (PS-KS2-1 (L), PS-KS2-2 (R)) 120,2 × 210,9 × 141,0 mm Betriebstemperatur +5 °C bis +35 °C Zulässige Luftfeuchtigkeit 10 % bis 75 % HDMI Video 1080p,1080i, 720p, 576p, 480p 2160p@24/25/30Hz 4:4:4 2160p@60/50Hz 4:2:0 VERSTÄRKER Nennausgangsleistung Soundbar-Hauptgerät 18W x 11, 4 ohm, THD≦10% Subwoofer (PS-KW1-2) 162W, 3 ohm, THD≦10% Surroundlautsprecher (PS-KS2-1 (L), PS-KS2-2 (R)) 35W x 4, 4 ohm, THD≦10% Unterstützte Wiedergabeformate LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS Ausgangsleistung des Drahtlosgeräts BT max. Transmitterleistung 100 mW bei 2,4 GHz – 2,4835 GHz Wi-Fi max. Transmitterleistung 100 mW bei 2,4 GHz – 2,4835 GHz, 5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz SRD max. Transmitterleistung 100 mW bei 2,4 GHz – 2,4835 GHz und 5,15 GHz – 5,25 GHz/25 mW bei 5,725 GHz – 5,825 GHz

• Das Design, die Technischen Daten und der Appbildschirm können ohne vorherige Ankündigung geändert werden.

• Nominelle Spezifikation - Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. - Gewicht und Abmessungen können von den Angaben abweichen. - Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Beschriftung : Unterseite des Hauptgeräts) a Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten. Leistungsaufnahme im Standby-Betrieb (W) (Bei alle Netzwerk-Ports auf „ON“) 5,8W Wi-Fi/Ethernet Port Deaktivierungsmethode Halten Sie die Wi-Fi SETUP Taste am Gerät 30 Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten. Bluetooth Port Deaktivierungsmethode Halten Sie die SPK ADD Taste am Gerät 30 Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten. anhang37 DEU ANHANG a Bekanntmachung zu Open Source Lizenzen - Weitere Informationen über bei diesem Gerät eingesetzten Open Source finden Sie auf den Webseiten: http://opensource.samsung.com a Lizenzen - Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party-licenses. - Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com. Geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Geräts kann nur in Innenräumen betrieben werden.Kontakt zu SAMSUNG WORLD WIDE Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html © 2016 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Country Contact Centre
