HWK950 - Reproduktor SAMSUNG - Bezplatný návod k obsluze

Typ produktu	Soundbar s bezdrátovým subwooferem a bezdrátovými surround reproduktory
Značka	Samsung
Model	HWK950
Rozměry (hlavní jednotka)	1210,2 x 81,7 x 131,4 mm (Š x V x H)
Hmotnost (hlavní jednotka)	6,7 kg
Rozměry (subwoofer)	203,9 x 399,0 x 414,3 mm (Š x V x H)
Hmotnost (subwoofer)	9,6 kg
Rozměry (surround reproduktor)	120,2 x 210,9 x 141,0 mm (Š x V x H)
Hmotnost (surround reproduktor)	2,0 kg (každý)
Napájení	Síťový adaptér AC/DC (19V), 3 napájecí kabely součástí balení
Jmenovitý výstupní výkon (hlavní jednotka)	18 W x 11, 4 Ω, THD ≤ 10 %
Jmenovitý výstupní výkon (subwoofer)	162 W, 3 Ω, THD ≤ 10 %
Jmenovitý výstupní výkon (surround reproduktory)	35 W x 4, 4 Ω, THD ≤ 10 %
Podporované audio formáty	LPCM 2 kanály, Dolby Digital, Dolby Atmos (TrueHD/Digital Plus), DTS
Konektivita	HDMI (ARC), HDMI IN (x2), optický digitální, analogový AUX, Bluetooth, Wi-Fi
Klíčové funkce	Dolby Atmos 5.1.4 kanálů, prostorový zvuk, zvukové režimy (Standardní, Hudba, Jasný hlas, Sport, Kino, Noční), aplikace Samsung Multiroom, automatická aktualizace softwaru
Provozní teplota	+5 °C až +35 °C
Provozní vlhkost	10 % až 75 %
Spotřeba v pohotovostním režimu (síť aktivní)	5,8 W
Součástí balení	Dálkové ovládání (baterie AA), napájecí kabely (x3), AC/DC adaptér, HDMI kabel, montážní šablona na zeď, montážní šrouby, nástěnné držáky
Čištění a údržba	Před čištěním odpojte zařízení. Používejte měkký suchý hadřík. Nepoužívejte chemické prostředky ani vodu.
Bezpečnost	Nevystavujte dešti ani vlhkosti. Zapojte do uzemněné zásuvky. Nezakrývejte větrací otvory. Používejte pouze dodaný adaptér.

Často kladené otázky - HWK950 SAMSUNG

Jak připojit soundbar k televizoru?

Použijte HDMI kabel k propojení HDMI OUT (TV-ARC) konektoru soundbaru s HDMI IN (ARC) konektorem televizoru. Poté stiskněte tlačítko SOURCE na dálkovém ovladači nebo na bočním panelu pro výběr režimu D.IN. Můžete také použít optický digitální kabel připojením DIGITAL AUDIO IN (OPTICAL) k optickému výstupu televizoru.

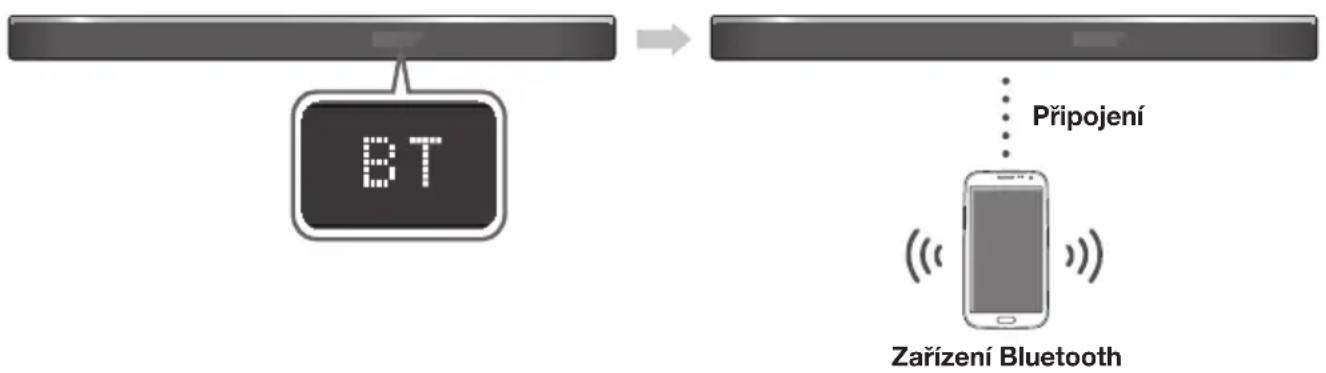

Jak připojit soundbar přes Bluetooth?

Stiskněte tlačítko SOURCE pro přepnutí do režimu BT. Na vašem Bluetooth zařízení vyhledejte zařízení a vyberte [AV] Samsung Soundbar Kxxx. Pokud je požadován PIN, zadejte 0000. Soundbar poté zobrazí název připojeného zařízení.

Jak aktivovat Dolby Atmos?

Dolby Atmos funguje pouze v režimu HDMI (HDMI1 nebo HDMI2). Připojte kompatibilní zdroj (Blu-ray přehrávač, konzoli) pomocí HDMI kabelu ke vstupu HDMI IN soundbaru. Na zdroji nastavte audio výstup na bitový tok (neupravený). Modrá kontrolka na pravé straně soundbaru se rozsvítí, když je Dolby Atmos aktivní.

Proč subwoofer nefunguje?

Nejprve zkontrolujte, zda je subwoofer zapnutý. Pokud je zadní kontrolka červená, připojení se nezdařilo. Proveďte ruční připojení: stiskněte tlačítko ID SET na zadní straně subwooferu na 5 sekund (modrá kontrolka bliká), poté podržte tlačítko VOL na dálkovém ovladači (soundbar vypnutý) po dobu 5 sekund. Zapněte soundbar: modrá kontrolka by měla zůstat svítit.

Jak nastavit hlasitost každého reproduktoru?

Stiskněte tlačítko LEVEL na dálkovém ovladači. Pomocí tlačítek doleva/doprava vyberte reproduktor (FL, FTL, C, FR, FTR, SL, STL, SR, STR), poté pomocí tlačítek nahoru/dolů upravte hlasitost od -6 do +6.

Mohu soundbar připevnit na zeď?

Ano, použijte přiloženou montážní šablonu. Označte místa pro šrouby, vyvrtejte otvory, vložte hmoždinky vhodné pro zeď a poté přišroubujte držáky. Připevněte nástěnné držáky k soundbaru pomocí dodaných šroubů (M4xL12). Zavěste soundbar na nástěnné šrouby a posuňte jej dolů pro zajištění.

Jak aktualizovat software soundbaru?

Přes USB: stáhněte aktualizaci z webu Samsung, zkopírujte ji na USB disk naformátovaný na FAT. Zapojte USB disk do portu SERVICE pomocí adaptérového kabelu Micro USB na USB (není součástí balení). Zapněte soundbar: na displeji se zobrazí UPDATE. Během aktualizace neodpojujte. Soundbar se automaticky restartuje. Automatická aktualizace: pokud je připojen k internetu, soundbar vyhledá a nainstaluje aktualizace automaticky i v pohotovostním režimu.

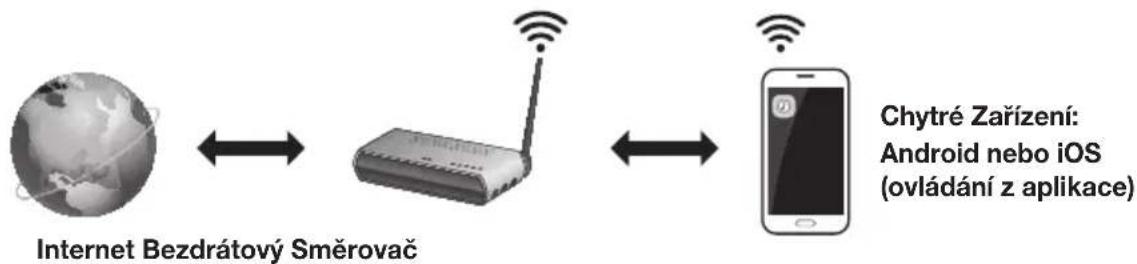

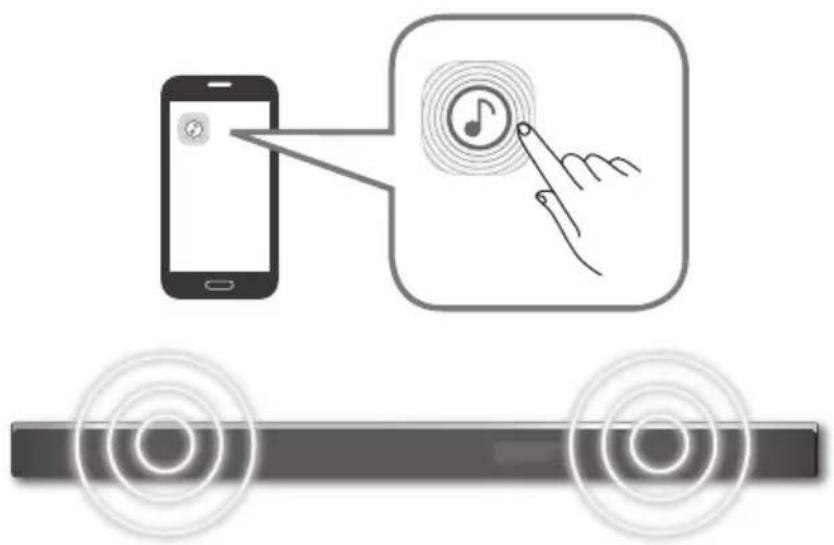

Jak používat aplikaci Samsung Multiroom?

Stáhněte si aplikaci Samsung Multiroom z Google Play nebo App Store. Připojte svůj smartphone ke stejné Wi-Fi síti jako soundbar. Spusťte aplikaci a postupujte podle pokynů. Budete moci streamovat hudbu, ovládat hlasitost a přistupovat ke streamovacím službám a internetovému rádiu.

Jaké jsou různé zvukové režimy a jak je vybrat?

Stiskněte tlačítko EFFECT na dálkovém ovladači pro výběr z: STANDARD (původní zvuk), MUSIC (hudba), CLEAR VOICE (jasný hlas), SPORTS (sport), MOVIE (kino) a NIGHT (noc). Každý režim přizpůsobí zvuk podle obsahu.

Co dělat, když dálkové ovládání nefunguje?

Zkontrolujte baterie: vložte dvě nové AA baterie se správnou polaritou. Ujistěte se, že mezi dálkovým ovladačem a soundbarem nejsou žádné překážky. Pokud problém přetrvává, zkuste dálkový ovladač přiblížit k hlavní jednotce.

NÁVOD K OBSLUZE HWK950 SAMSUNG

Uživatelská příručka

Představte si své možnosti

Děkujeme vám za zakoupení výrobku Samsung.

Pro získání rozšířeného balíčku služeb, prosím, zaregistrujte svůj výrobek na stránkách

www.samsung.com/register

BEZPEČNOSTNÍ INFORMACE

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚRTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI.

				Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
				Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.

	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VAROVÁNÍ : Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍTOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.

• Tento přístroj musí být vždy připojen k sít'ové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit sít'ový napájecí kabel ze sít'ové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

VÝSTRAHA

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumist'ujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumist'ujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sitě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

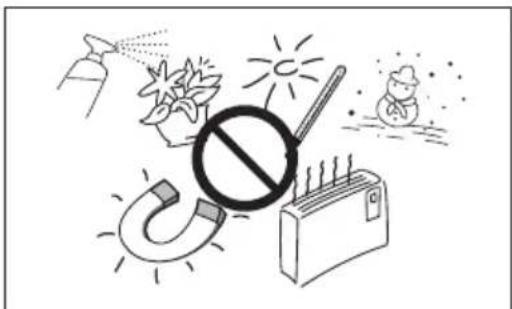

Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumist’ujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

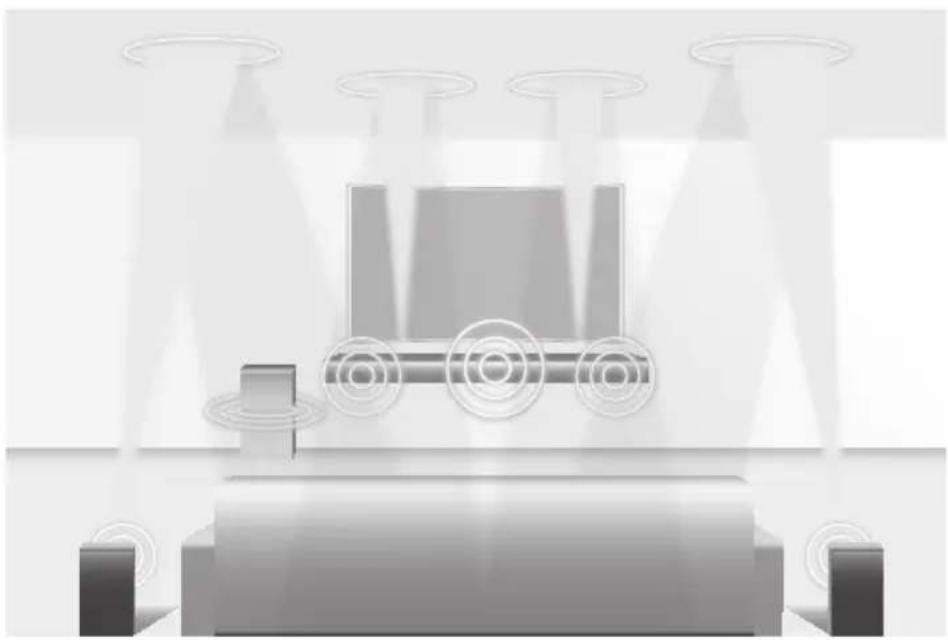

DOLBY ATMOS®

Tento produkt podporuje technologii Dolby Atmos®.

Technologie Atmos rozšiřuje stávající prostorový zvukový systém 5.1 o overhead reproduktor. Obklopí posluchače zvukem z 360 stupňů a přináší intenzivní, bohatý, detailní a hlubší zážitek ve vysokém rozlišení. Postup zapojení systému naleznete na straně 24.

OBSAH

2 ZAČÍNÁME

2 Bezpečnostní informace
4 Dolby Atmos®
6 Součásti dodávky

7 POPIS

7 Přední / pravý panel
8 Dolní panel
9 Dálkové ovládání

14 INSTALACE

14 Instalace prístroje Soundbar
14 Instalace držáku na zed'

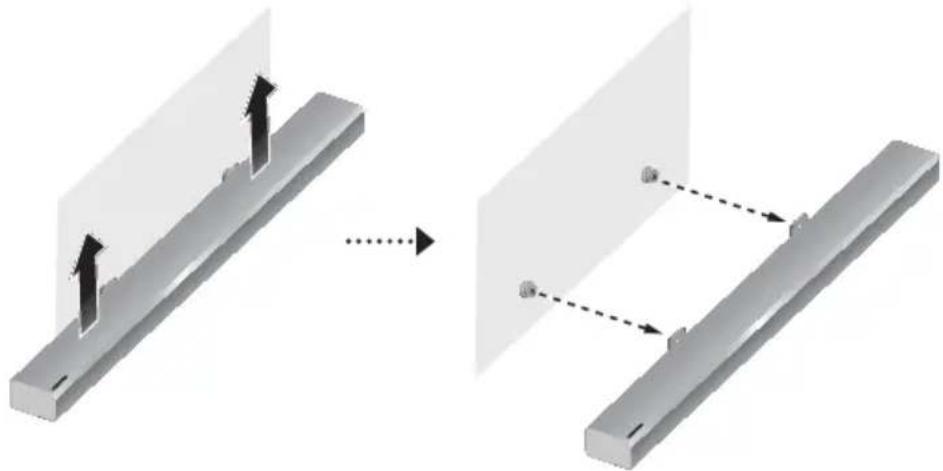

17 Sejmutí zařízení soundbar ze stěny
18 Montáž prostorových reproduktorů na stěnu

19 PŘIPOJENÍ

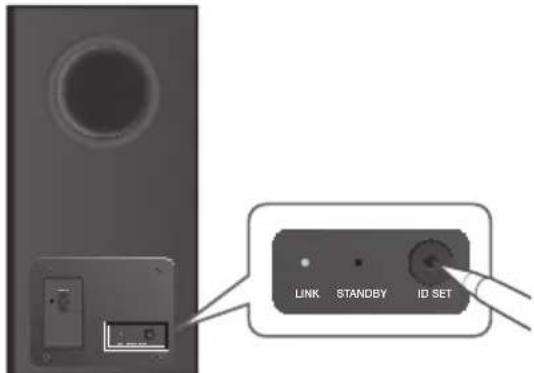

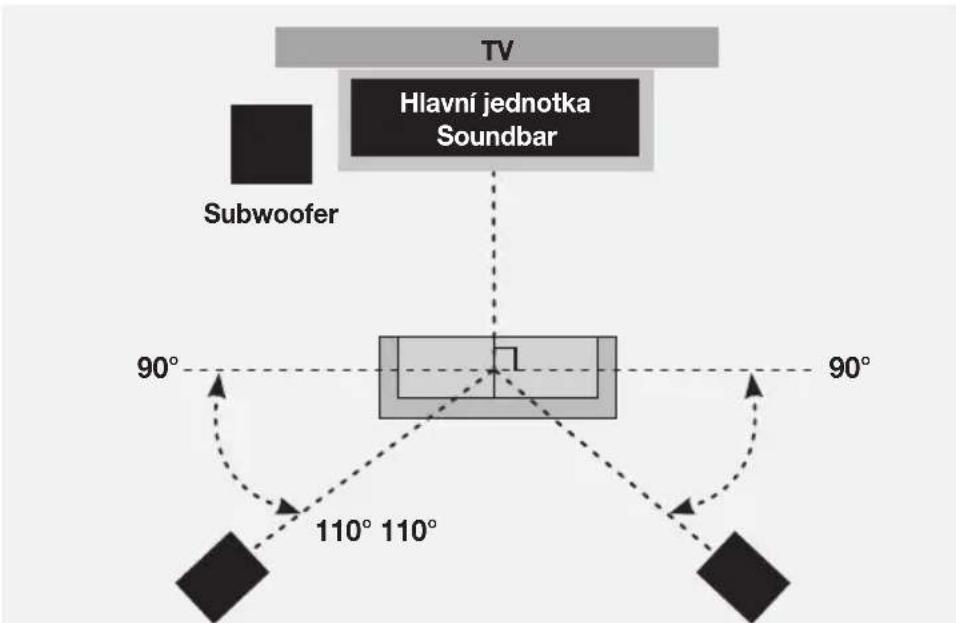

19 Připojení subwooferu a prostorových reproduktorů

22 Připojení k televizoru

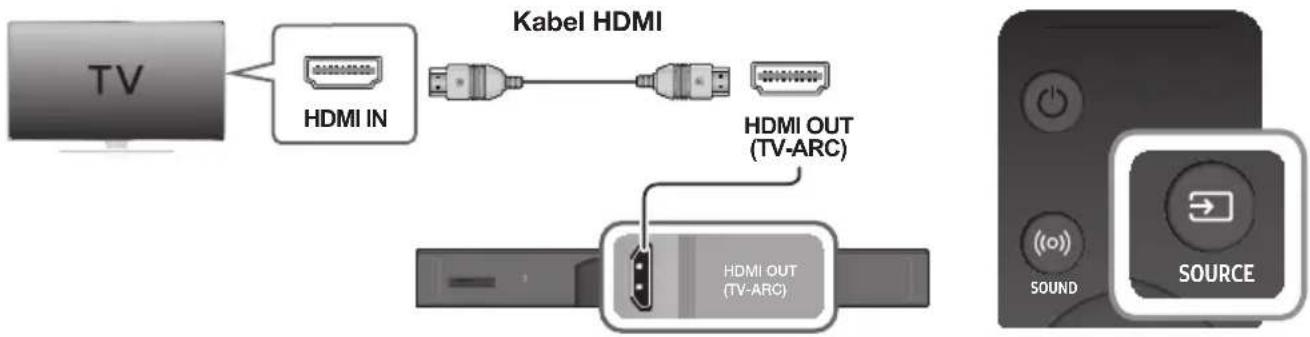

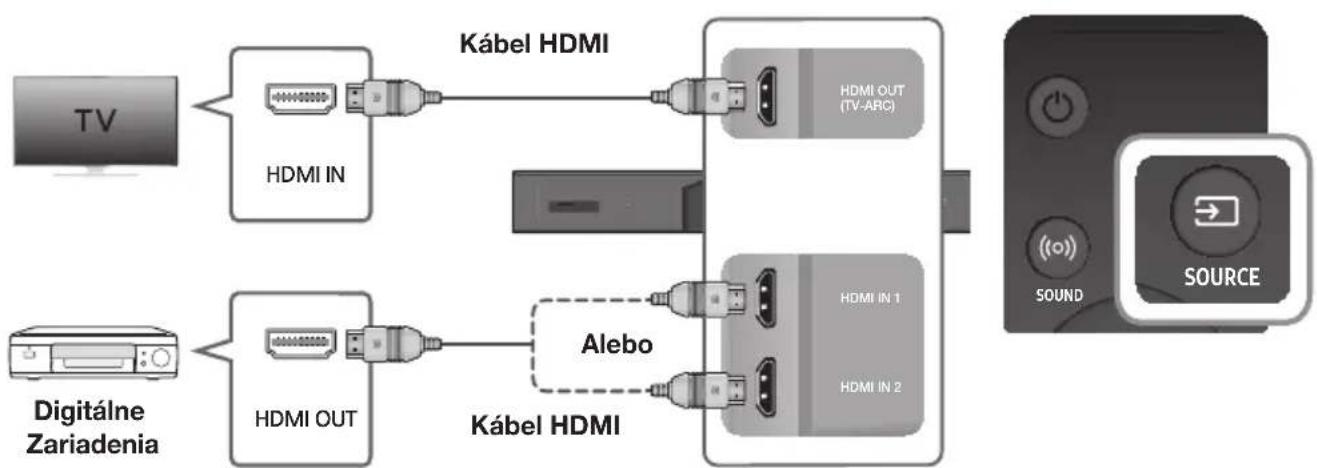

22 Připojení k televizoru pomocí kabelu HDMI (digitálního)

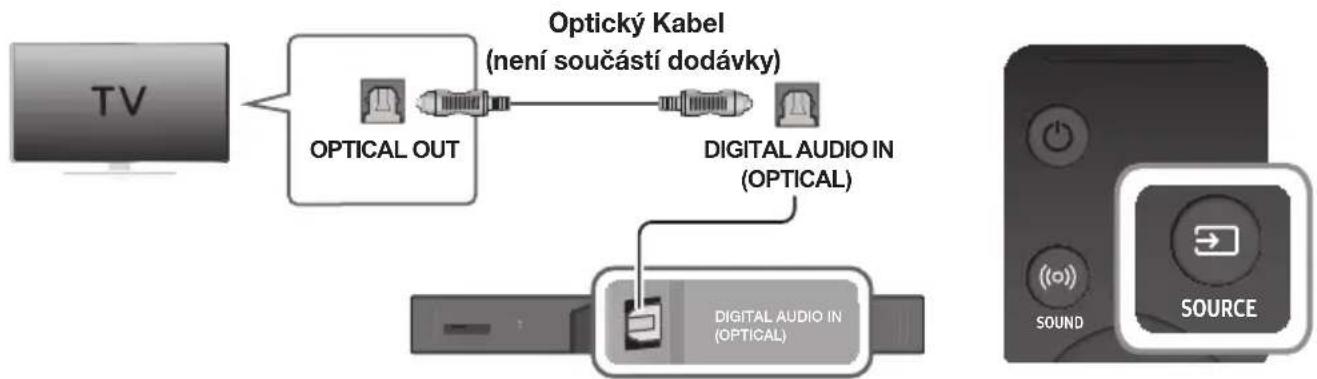

23 Připojení k televizoru pomocí digitálního optického kabelu

24 Připojení k externím zařízením

24 Připojení zařízení za účelem používání technologie Dolby Atmos®

25 Kabel HDMI

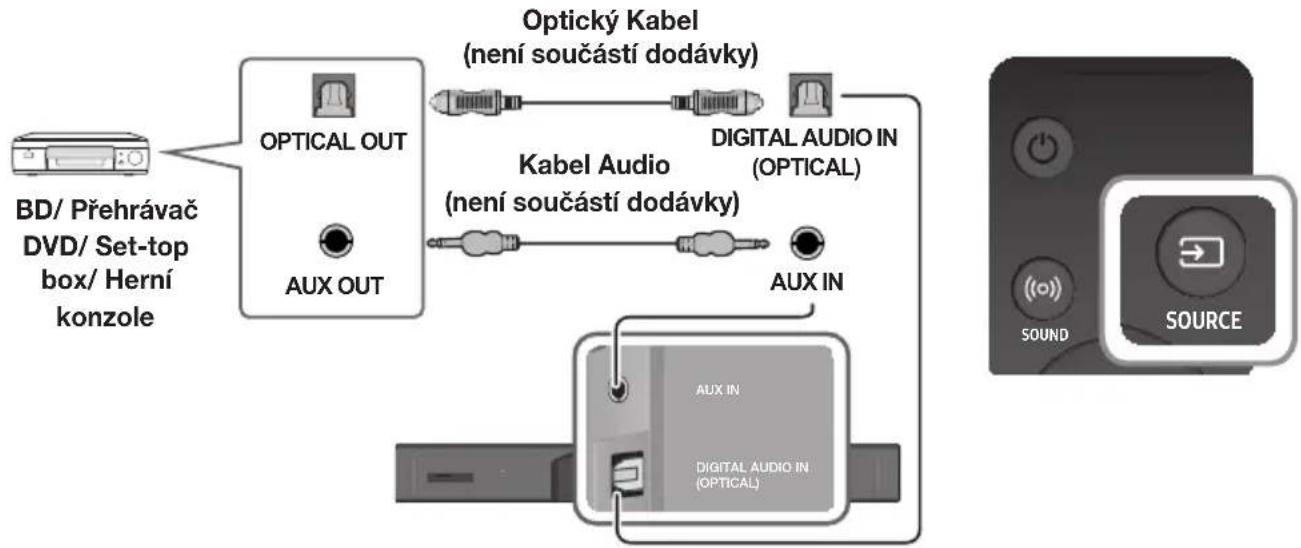

26 Optický a analogový audio kabel

27 FUNKCE

27 Režim vstupu
28 Bluetooth

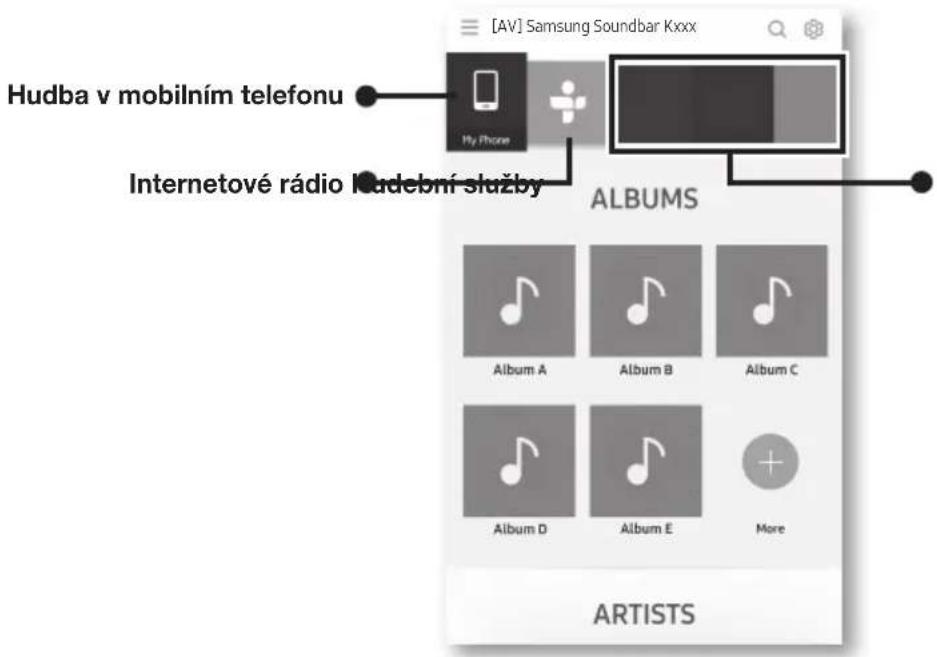

30 Použití aplikace Multiroom
32 Použití funkce Network Standby On

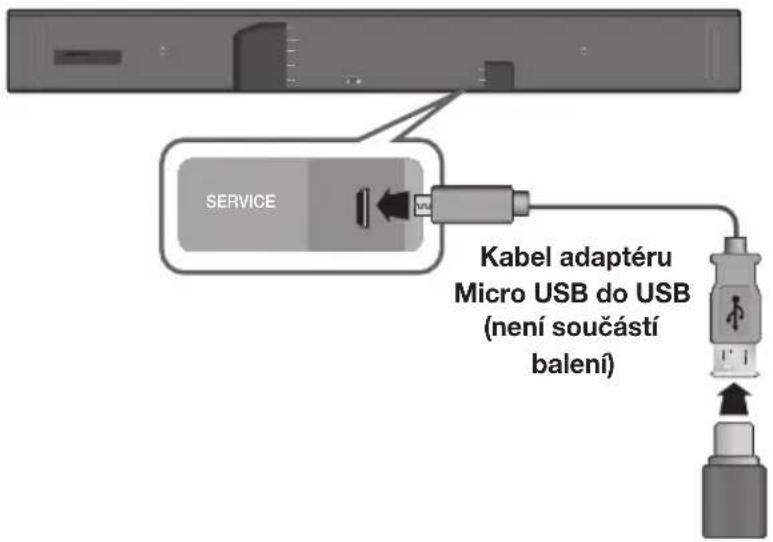

33 Aktualizace softwaru

35 TEŠENÍ PROBLÉMŮ

35 Tešení problémů

36 DODATEK

36 Technické údaje

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud
  (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
  (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto přiručku)
• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

SOUČÁSTI DODÁVKY

NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY

Před čtením této uživatelské příručky se seznamte s následujícími informacemi.

▶Symboly použité v příručce

Symbol Termín Definice
	Výstraha	Označuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení.
	Poznámka	Uvádí tipy nebo odkazy na stránky, které usnadní používání funkcí.

Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství.

Dálkový ovladač / baterie (typ AA)

Napájecí Kabel : 3 ks

AC/DC adaptér (pro hlavní jednotku)

Kabel HDMI

Držák pro upevnění na stěnu

Držák šroubu : 2 ks

Šroub : 2 ks

Držák pro upevnění na stěnu : 2 ks

Zástrčka AC

(podle země a modelu)

Zapojte zástrčku Zástrčka AC do adaptéru, dokud neuslyšite zacvaknutí. Teprve potom je zástrčka pevně zapojena.

Zástrčku Zástrčka AC z adaptéru nevytahujte (po zapojení se již neodpojuje).

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.
• Levý prostorový reproduktor rozeznáte od pravého podle štítku na zadní straně každého reproduktoru.
• V závislosti na regionu se může vzhled zástrčky Zástrčka AC lišit nebo může být dodávána s adaptérem.

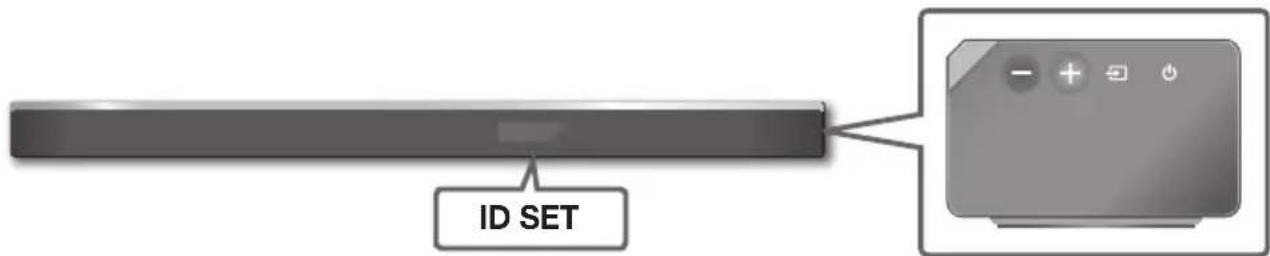

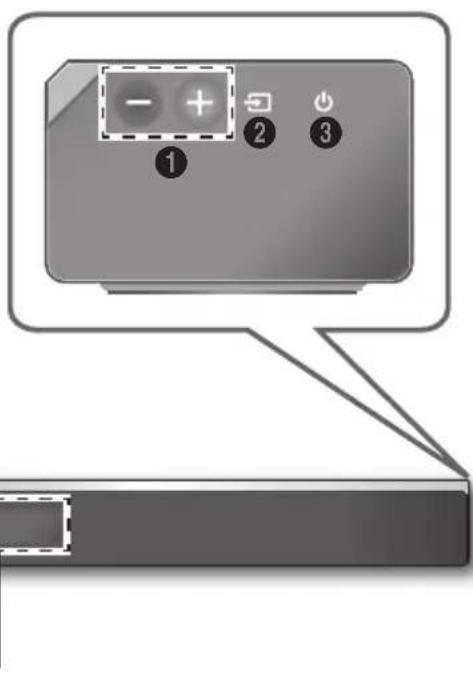

PŘEDNÍ / PRAVÝ PANEL

① Tlačítko + /— (Hlasitost)

Ovládání hlasitosti.

Na predním panelu se zobrazí číselná hodnota hlasitosti.

② Tlačítko (Zdroj)

Výběr vstupu D.IN, AUX, HDMI1, HDMI2 nebo BT.

- Stisknutím a podržením tohoto tlačítka v režimu BT zapnete režim BT PAIRING.

③ Tlačítko (Napájení)

Zapíná a vypíná systém Soundbar.

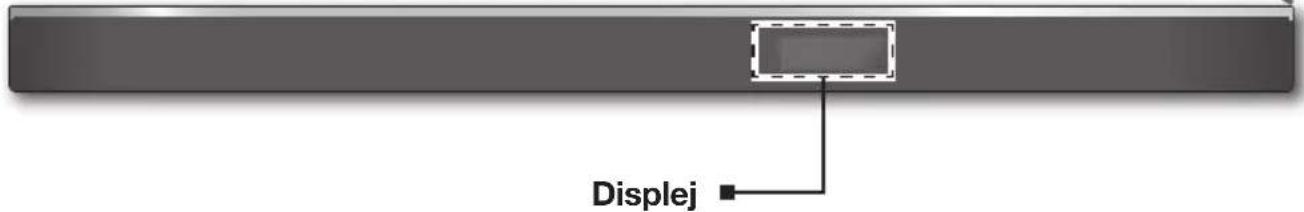

Pravá strana

Zobrazuje aktuální režim.

• Po připojení napájecího kabelu začne tlačitko napájení pracovat za 4 až 6 sekund. Po stisknutí tlačitka napájení následuje 20 sekundová pauza a potom začne jednotka reprodukovat zvuk.
• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.

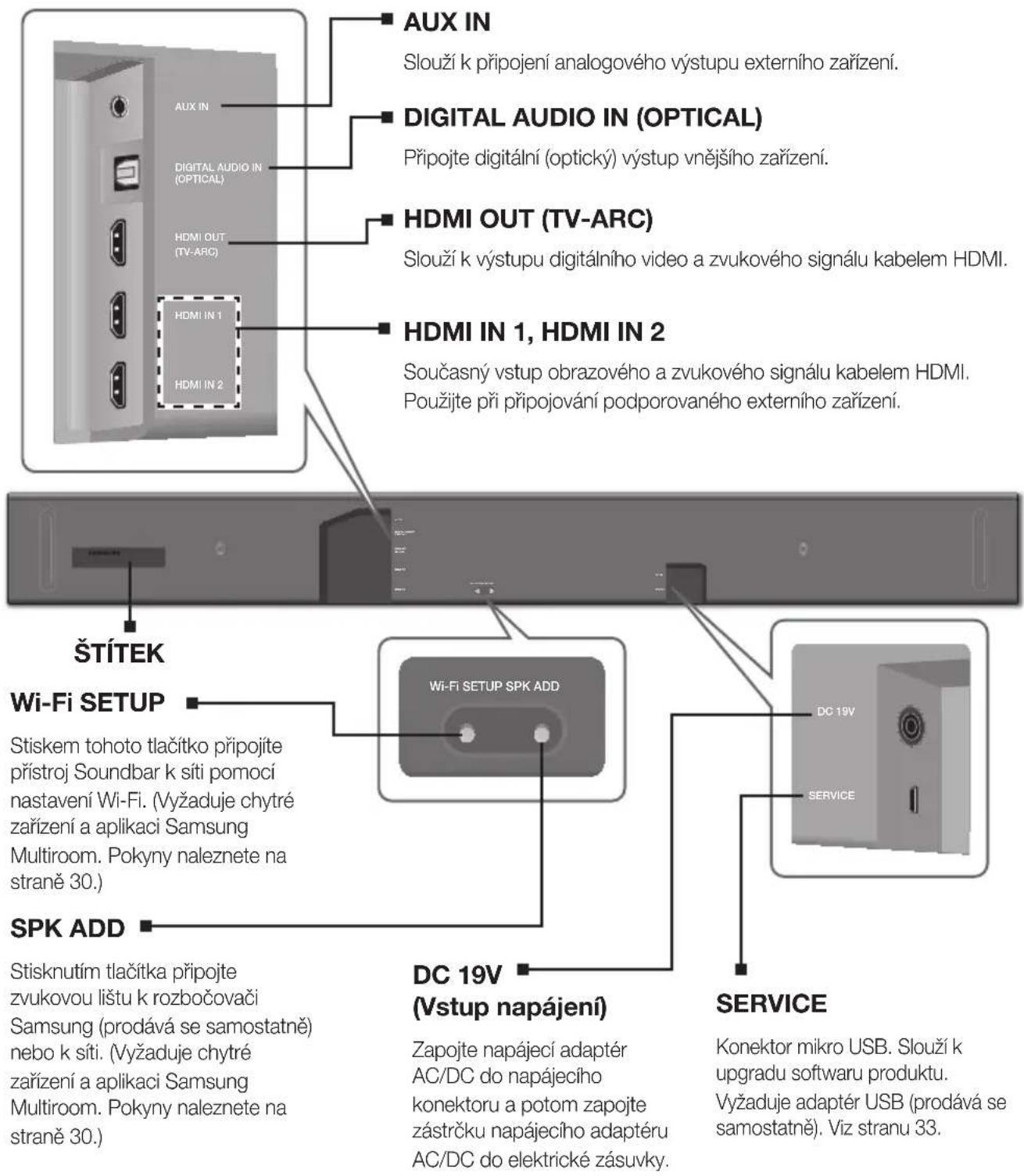

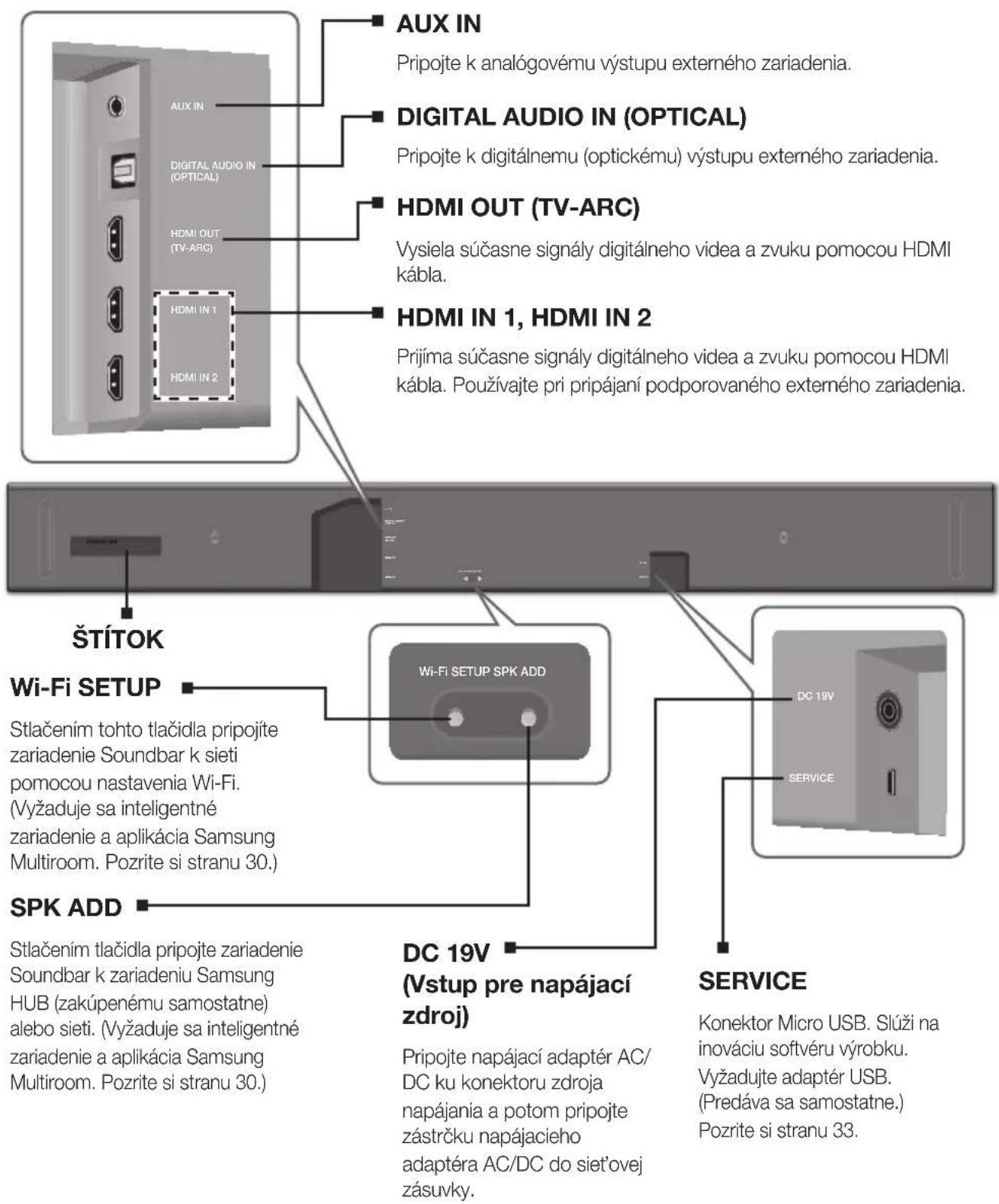

DOLNÍ PANEL

AUX IN Slouží k připojení analogového výstupu externího zařízení. DIGITAL AUDIO IN (OPTICAL) Připojte digitální (optický) výstup vnějšího zařízení. HDMI OUT (TV-ARC) Slouží k výstupu digitálního video a zvukového signálu kabelem HDMI. HDMI IN 1, HDMI IN 2 Současný výstup obrazového a zvukového signálu kabelem HDMI. Použijte při připojování podporovaného externího zařízení. ŠTÍTEK Wi-Fi SETUP Stiskem tohoto tlačítko připojite přístroj Soundbar k síti pomocí nastavení Wi-Fi. (Vyžaduje chytré zařízení a aplikaci Samsung Multiroom. Pokyny naleznete na straně 30.) SPK ADD Stisknutím tlačítka připojte zvukovou lištu k rozbočovači Samsung (prodává se samostatně) nebo k síti. (Vyžaduje chytré zařízení a aplikaci Samsung Multiroom. Pokyny naleznete na straně 30.) Wi-Fi SETUP SPK ADD DC 19V (Vstup napájení) Zapojte napájecí adaptér AC/DC do napájecího konektoru a potom zapojte zástrčku napájecího adaptéru AC/DC do elektrické zásuvky. SERVICE Konektor mikro USB. Slouží k upgradu softwaru produktu. Vyžaduje adaptér USB (prodává se samostatně). Viz stranu 33.

• Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel.
• Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely.

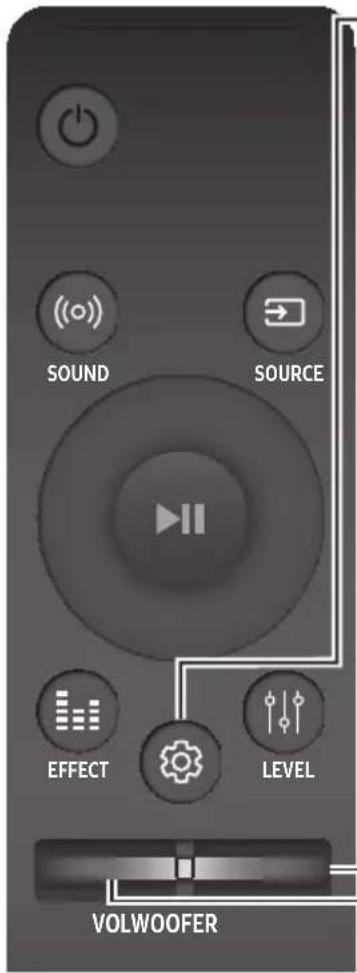

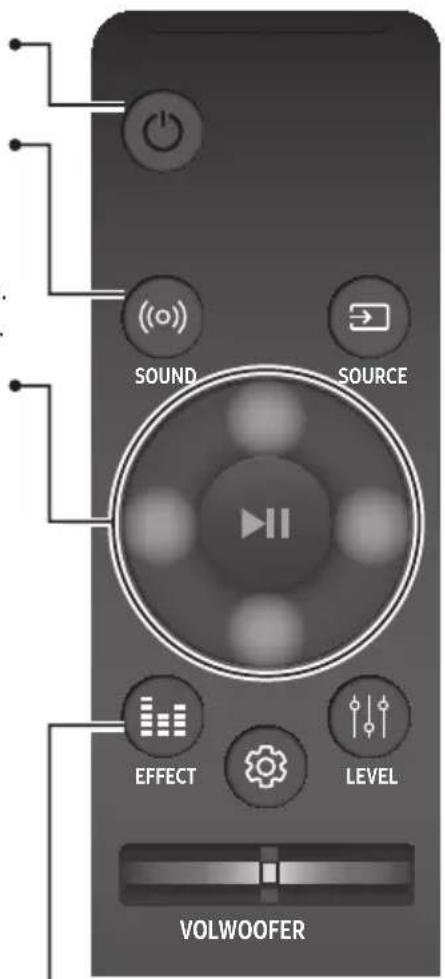

DÁLKOVÉ OVLÁDÁNÍ

Napájení Zapíná a vypíná systém Soundbar.

((o)) SOUND

Prostorový zvuk přidává zvuku na hloubce a prostoru. Opakovaným stisknutím tlačitka ((o)) SOUND můžete procházet nastavení Prostorový zvuk: ON - SURROUND SOUND, OFF - SURROUND SOUND

- ZAPNUTO: Přehrávání zvuku prostřednictvím všech reproduktorů. - VYPNUTO: Přehrávání zvuku prostřednictvím původního zdrojového kanálu.

Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Levý/ Pravý. Stisknutím možností Nahoru/Dolů/Levý/ Pravý na tlačitku můžete vybírat a nastavovat funkce.

Dále můžete funkci Wi-Fi SETUP aktivovat stisknutím a podržením tlačítka Nahoru na dálkovém ovládání na déle než 5 sekund. Dále můžete funkci SPK ADD aktivovat stisknutím a podržením tlačítka Dolů na dálkovém ovládání na déle než 5 sekund.

Přeskočení skladby

Stisknutím tlačítka Pravý zvolte další skladbu a stisknutím tlačítka Levý zvolte předchozí skladbu.

Anynet+

Stisknutím a podržením tlačítka Pravý přibližně na 5 sekund zapnete nebo vypnete funkci Anynet+. (Výchozí : ON - ANYNET+ nebo OFF - ANYNET+) Funkce Anynet+ umožňuje ovládání zařízení Soundbar prostřednictvím dálkového ovladače televizoru Samsung kompatibilního s funkcí Anynet+. Zařízení Soundbar musí být propojeno s televizorem prostřednictvím kabelu HDMI.

Auto Power Link

Stisknutím a podržením tlačítka Levý přibližně na 5 sekund zapnete nebo vypnete funkci Auto Power Link. (Výchozí : OFF - POWER LINK nebo ON - POWER LINK) Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení. (Viz strana 23) Funkce Auto Power Link je k dispozici pouze v režimu D.IN.

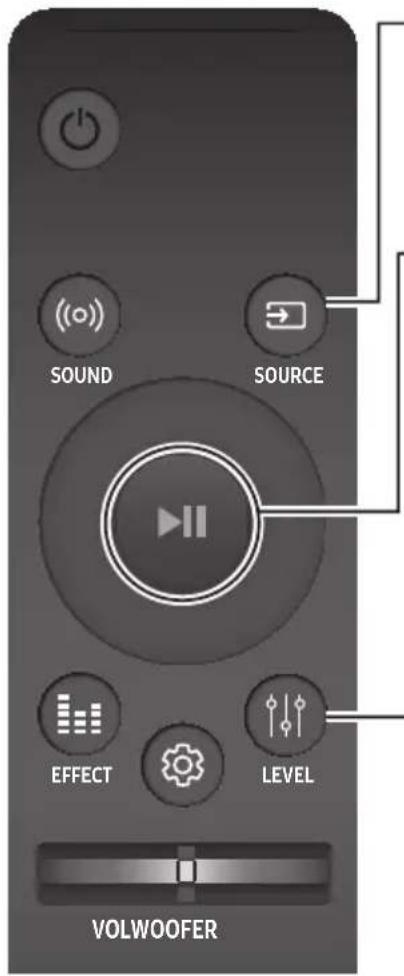

EFFECT

Můžete vybírat z 6 zvukových režimů: STANDARD (Originálny Zvuk), MUSIC, CLEAR VOICE, SPORTS, MOVIE, a NIGHT podle toho, jaký typ obsahu posloucháte. Pro poslech původního zvuku vyberte režim

STANDARD.

\* DRC (Dynamic Range Control)

Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Stisknutím a podržením tlačítka EFFECT přibližně 5 sekund v pohotovostním režimu přepínejte mezi možnostmi ON - DRC a OFF - DRC funkce DRC (Dynamic Range Control).

- Ovládejte televizor dálkovým ovládáním televizoru.

Výběr zdroje připojeného k přístroji Soundbar.

\* Režim BT PAIRING

Chcete-li zapnout režim BT PAIRING ve funkci Bluetooth, stiskněte a déle než 5 sekund podržte tlačítko SOURCE.

Přehrát/Pozastavit (BT / WIFI)

Stisknutím tlačítka ▶II dočasně pozastavíte přehrávání hudby. Opětovným stisknutím tlačítka ▶II přehrávání hudby obnovíte.

LEVEL

Zařízení ATMOS Soundbar poskytuje 5.1.4 kanálový zvuk. Pomocí tohoto tlačítka nastavte hlasitost jednotlivých reproduktorů. Stiskněte toto tlačítko, pomocí tlačítek Levý/Pravý vyberte reproduktor a potom pomocí tlačítek Nahoru/Dolů zvyšte nebo snižte hlasitost.

FL FR C FTR HL Přístroj

Prostorový reproduktor L

Prostorový reproduktor P

Reproduktor		Zobrazeno na OLED při nastavování hlasitosti
Přístroj	Přední levý FL
	Přední horní levý FTL
	Středový C
	Přední pravý FR
	Přední horní pravý FTR
Prostorový reproduktor L	Prostorový levý SL
	Prostorový horní levý STL
Prostorový reproduktor P	Prostorový pravý SR
	Prostorový horní pravý STR

\* Network Standby Zapnuto/Vypnuto

Stisknutím a podržením tlačítka LEVEL přibližně na 5 sekund zapnete nebo vypnete funkci Network Standby. (Víz stranu 32)

Stiskem vyberte položky TREBLE, BASS nebo AUDIO SYNC. Poté pomocí tlačítek Nahoru/Dolů nastavte hlasitost TREBLE nebo BASS v rozmezí -3 \~ +3.

Stiskněte a podržte tlačítko (Ovládání zvuku) po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvenci. Můžete zvolit z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz (Levý/ Pravý) a nastavit hodnotu -6 až +6 (Nahoru/Dolů). Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítek (Ovládání zvuku). Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms \~ 300 ms pomocí tlačítek Nahoru/Dolů. V režimu BT nemusí být funkce Audio Sync k dispozici.

WOOFER

Stisknutím tlačítka nahoru nebo dolů nastavte hlasitost subwooferu na -12 nebo -6 až +6.

Stisknutím tlačítka obnovíte hodnotu hlasitosti subwooferu 0.

EFFECT LET WOOPER

Stisknutím tlačítka nahoru nebo dolů nastavte hlasitost.

Ztlumit

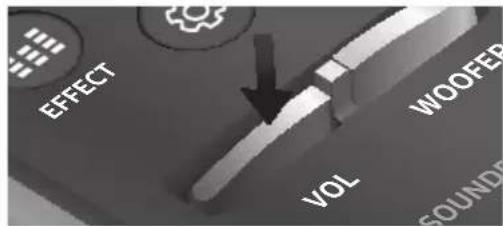

Stisknutím tlačitka VOL ztlumte zvuk. Opětovným stisknutím tlačitka zvuk opět zapněte.

▶ Ovládání hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru

1. Zapněte zařízení Soundbar a stiskněte a déle než 5 sekund podržte tlačitko ((o)) SOUND.
2. Na displeji zařízení Soundbar se zobrazí zpráva „ON - TV REMOTE“.
3. V nabídce televizoru nastavte u položky reproduktor televizoru možnost externí reproduktor.

• Není k dispozici v režimech TV ARC, BT, HDMI1 a HDMI2. (K dispozici pouze v režimech D.IN (optický) a AUX)
• Na dálkovém ovladači televizoru jsou k dispozici pouze tlačítka hlasitosti a ztlumení zvuku. Ostatní tlačítka jsou deaktivována.
• Nabídky televizorů se u jednotlivých výrobců a modelů liší. Další informace naleznete v uživatelské příručce příslušného televizoru.

• Výrobci podporující tuto funkci:

• VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
• V závislosti na výrobci dálkového ovládání nemusí být funkce kompatibilní s dálkovým ovládáním vašeho televizoru.
• Chcete-li funkci vypnout, stiskněte na 5 sekund tlačitko) SOUND.

Na displeji zařízení Soundbar se zobrazí zpráva „OFF - TV REMOTE“.

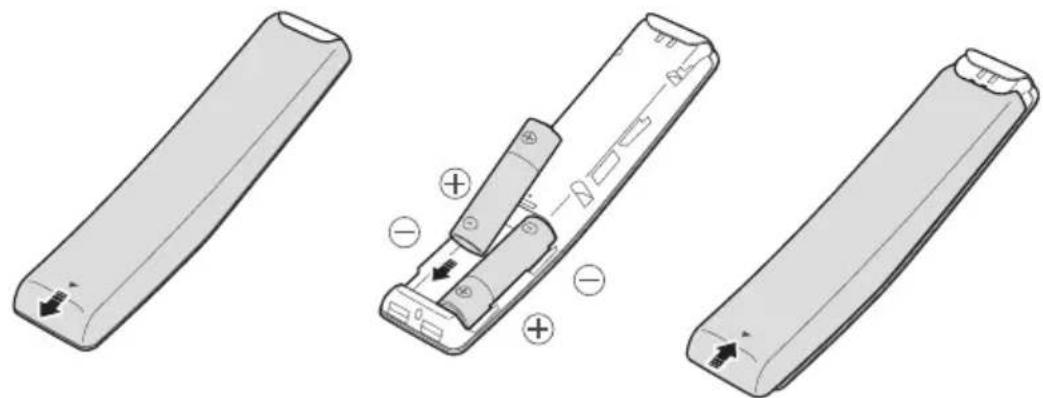

Posouvejte krytem baterií ve směru šipky, dokud jej zcela nesejmete.

Vložte 2 baterie AA (1,5 V) a dodržujte správnou polaritu +/-. Zasuňte kryt baterií zpět na místo.

* Je-li vstupní zdroj ve formátu Dolby Atmos®, výstupem bude 5.1.4kanálový zvuk. Zvukový efekt není dostupný.

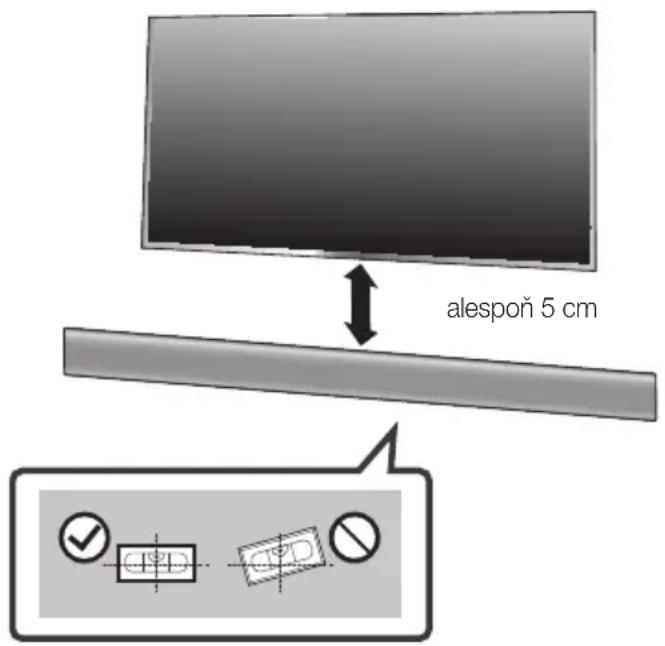

▶ Opatření při instalaci

• Instalujte pouze na svislé stěny.
• Instalujte v místech, kde nepanuje vysoká teplota nebo vlhkost – za takových podmínek totiž hrozí, že stěna neunese hmotnost přístroje.
• Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, posilněte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností.
• Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny.
• Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušt'ku stěny, na niž bude upevněn přístroj Soundbar.
  -Průměr : M5
  -Délka : doporučená délka alespoň 35 mm
• Před instalací přístroje na stěnu k němu připojte kabely z externích zařízení.
• Před instalací přístroj vypněte a odpojte od napájení. V opačném případě hrozí úraz elektrickým proudem.

alespoň 5 cm

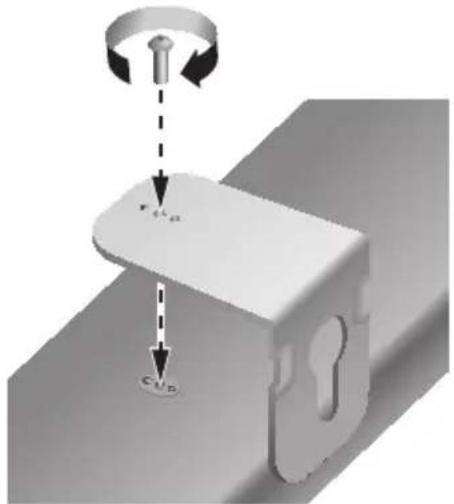

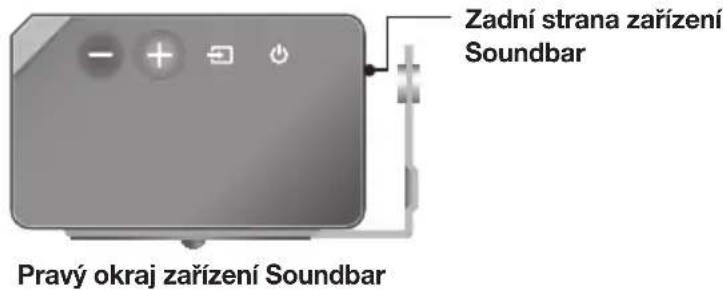

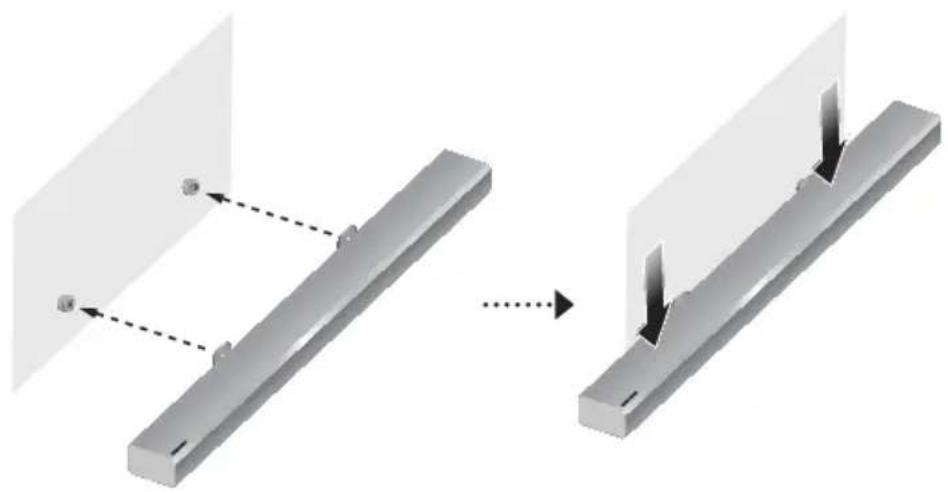

1. Přiložte na povrch stěny Šablona pro upevnění na stěnu.

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.
• Je-li televizor namontován na stěně, nainstalujte přístroj Soundbar alespoň 5 cm pod televizor.

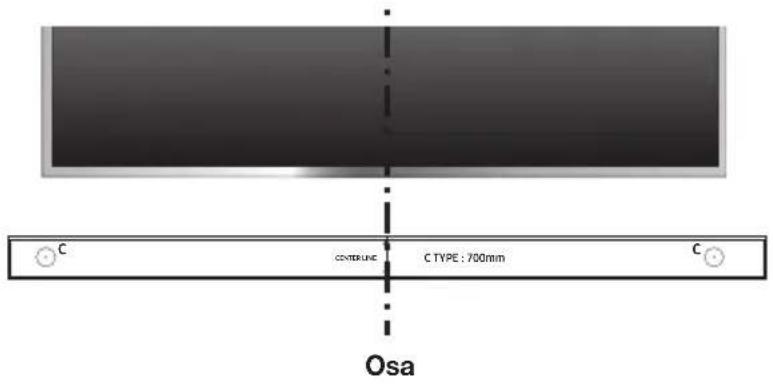

CENTERLINE C TYPE : 700mm Osa

1. Zarovnejte Osa se středem televizoru (pokud montujete zařízení Soundbar pod televizor) a potom pomocí lepicí pásky upevněte na stěnu Šablona pro upevnění na stěnu.

- Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti.

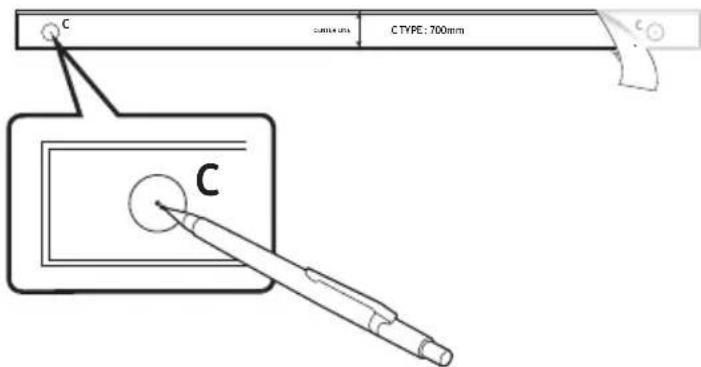

C CURVE TO LIFT C TYPE: 700mm C

1. Do otvorů ve středech obrázků C-TYPE na koncích šablony zastrčte špičku pera nebo ořezané tužky a udělejte značky pro otvory pro nosné šrouby a potom sejměte Šablona pro upevnění na stěnu.

2. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.

- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

1. Každým Držák šroubu prostrčte šroub a jednotlivé šrouby (není součástí dodávky) pevně zašroubujte do otvorů pro nosné šrouby.

F1 F2 C1/P

1. Pomocí 2 Šroub (M4 x L12) namontujte na spodní část zařízení Soundbar ve správném směru 2 Držák pro upevnění na stěnu.

Zadní strana zařízení Soundbar Pravý okraj zařízení Soundbar

- Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěny závěsné součásti Držák pro upevnění na stěnu. Viz nákres nahoře.

1. Namontujte zařízení Soundbar pomocí přiloženého Držák pro upevnění na stěnu zavěšením Držák pro upevnění na stěnu na Držák šroubu na stěně.

1. Zasuňte zařízení Soundbar podle následujícího obrázku tak, aby Držák pro upevnění na stěnu držely pevně na Držák šroubu.

- Zasuňte Držák pro upevnění na stěnu zespodu a namontujte na Držák šroubu.

SEJMUTÍ ZAŘÍZENÍ SOUNDBAR ZE STĚNY

1. Chcete-li sejmout zařízení Soundbar z upevnění na stěně, zatlačte jej ve směru šipky.

• Nezavěšujte na nainstalovanou jednotku žádné předměty a zabraňte úderům do jednotky nebo jejímu shození.
• Přístroj důkladně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození produktu.
• Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl upadnout.
• Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém nejméně 5 cm pod televizor.
• Pokud nemontujete jednotku na stěnu, nainstalujte ji z důvodu vaší vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.

MONTÁŽ PROSTOROVÝCH REPRODUKTORŮ NA STĚNU

Upevnění pro montáž prostorových reproduktorů na stěnu můžete koupit samostatně.

▶Důvody k nákupu

• Nosnost: Více než 8,0 kg
• Rozměr otvoru: 1/4 - 20 závitová vložka

• Montáž na stěnu je volitelná, takže příslušné vybavení je třeba je koupit samostatně.
• Je nutné, aby držáky pro upevnění na stěnu namontoval kvalifikovaný montér.

• Pro montáž produktu na stěnu oslovte odbornou firmu.

• Před montáží držáků pro upevnění na stěnu zkontrolujte pevnost stěny. Není-li pevnost dostatečná, před montáží držáků pro upevnění na stěnu a prostorových reproduktorů stěnu zpevněte.
• Další informace naleznete v příručce pro držáky pro upevnění na stěnu.
• Společnost Samsung Electronics nenese odpovědnost za poškození produktu způsobená jeho nevhodnou montáží.
• Dejte pozor, abyste reproduktory nenamontovali bokem nebo vzhūru nohama.

PŘIPOJENÍ SUBWOOFERU A PROSTOROVÝCH REPRODUKTORŮ

• Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařizeními.
• Před přemist'ováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.
• Je-li hlavní jednotka vypnuta, bezdrátový subwoofer a prostorový reproduktor se přepnou do pohotovostního režimu a LED dioda STANDBY na zadní straně několikrát modře zabliká a pak svítí červeně.
• Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku.
• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale v závislosti na prostředí se může lišit. Pokud je mezi hlavní jednotkou a bezdrátovým subwooferem nebo prostorovým reproduktorem železobetonová nebo kovová stěna, systém nebude pravděpodobně vůbec fungovat, protože bezdrátový signál neprochází kovem.

• V bezdrátovém subwooferu a prostorových reproduktorech je zabudována anténa pro příjem bezdrátového signálu. Chraňte jednotky před vodou a vlhkem.
• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu a prostorových reproduktorů nenachází žádné překážky.

Doporučené rozložení reproduktorů

TV Hlavní jednotka Soundbar Subwoofer 90° 110° 110° 90°

Prostorový reproduktor L Prostorový reproduktor P

AUTOMATICKÉ PŘIPOJENÍ

1. Připojte napájení k subwooferu a prostorovým reproduktorům.

2. Připojte napájení k zařízení Soundbar a stiskněte tlačitko ⚙ na dálkovém ovládání nebo na pravé straně zařízení Soundbar.

3. Subwoofer a prostorové reproduktory se automaticky připojí k zařízení Soundbar.

4. Po dokončení automatického párování se rozsvítí modré kontrolky na zadní straně subwooferu a prostorových reproduktorů.

- Když svítí červená kontrolka na zadní straně subwooferu nebo prostorových reproduktorů nebo trvale bliká modrá kontrolka, nemůže proběhnout automatické párování. Pokud tato situace nastane, připojte jednotlivé reproduktory ručně.

- Výběrem zvukového efektu dosáhnete lepšího zvuku bezdrátového subwooferu. (Viz stranu 9.)

- Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 12.

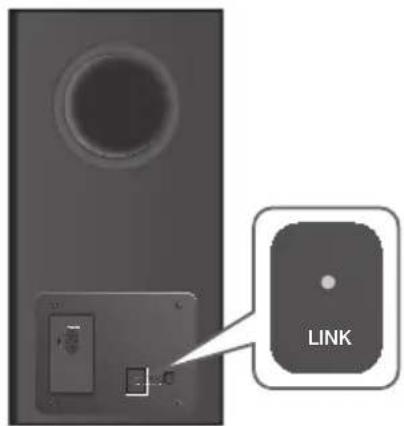

LINK

LINK

Zadní strana Subwooferu Zadní strana prostorového reproduktoru

RUČNÍ PŘIPOJENÍ SUBWOOFERU A PROSTOROVÝCH REPRODUKTORŮ V PŘÍPADĚ SELHÁNÍ AUTOMATICKÉHO PŘIPOJENÍ

▶ Než začnete

- Ujistěte se, že zařízení Soundbar, subwoofer a prostorové reproduktory jsou zapojeny do zásuvky.

- Ujistěte se, že je zařízení Soundbar zapnuté.

1. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu a prostorových reproduktorů. Červené kontrolky na jednotlivých reproduktorech zhasnou a začne blikat modrá kontrolka.

Zadní strana Subwooferu

Zadní strana levého a pravého prostorového reproduktoru

1. Vypněte zařízení Soundbar.
2. Když je zařízení Soundbar vypnuté (VYPNUTO), stiskněte a alespoň 5 sekund podržte tlačitko VOL na dálkovém ovládání.

1. Na displeji zařízení Soundbar se krátce zobrazí zpráva ID SET a opět zmizí.

ID SET

Pravá strana zařízení Soundbar

1. Když blikají modré kontrolky na subwooferu a prostorových reproduktorech, zapněte napájení stisknutím tlačítka na pravé straně hlavní jednotky nebo na dálkovém ovladači.
2. Po úspěšném připojení se rozsvítí a přestanou blikat modré kontrolky na zadní straně subwooferu a prostorových reproduktorů.

- Pokud se připojení nezdaří, modrá kontrolka bliká. Vrat'te se ke kroku 1 a opakujte postup.

STAVOVÉ LED KONTROLKY NA BASOVÉM REPRODUKTORU A PROSTOROVÝCH REPRODUKTORECH

LED Stav Popis Řešení
Červená Svítí		Pohotovostní režim (s vypnutou jednotkou Soundbar)	Zkontrolujte napájení hlavní jednotky Soundbar.
		Připojení se nezdařilo	Proved'te připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ručního připojení)
Modrá	Svítí	Připojení se zdařilo (normální provoz)	-
	Bliká	Pohotovostní režim (s vypnutou jednotkou Soundbar)	Zkontrolujte napájení hlavní jednotky Soundbar.
		Připojení se nezdařilo	Proved'te připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ru čního připojení)
Červená a modrá	Bliká Závada	Obrat'te se na zákaznické středisko.

PŘIPOJENÍ K TELEVIZORU

- Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 12.

PŘIPOJENÍ K TELEVIZORU POMOCÍ KABELU HDMI (DIGITÁLNÍHO)

1. Připojte kabel HDMI z konektoru HDMI OUT (TV-ARC) na zadní straně přístroje ke konektoru HDMI IN na televizoru.
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.

• HDMI je rozhraní, které umožňuje digitální přenos obrazových a zvukových dat pomocí pouze jediného konektoru.
• Je-li televizor vybaven portem ARC, připojte kabel HDMI k portu HDMI IN (ARC).
• V případě použití kabelu HDMI s jádrem použijte kabel, jehož průměr je menší než 14 mm.

• Funkce Anynet+ musí být zapnuta.
- Tato funkce není k dispozici, pokud kabel HDMI nepodporuje ARC.

PŘIPOJENÍ K TELEVIZORU POMOCÍ DIGITÁLNÍHO OPTICKÉHO KABELU

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) (Zvuk) na zařízení Soundbar konektorem OPTICAL OUT televizoru (není součástí balení).
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.

▶ Auto Power Link

Je-li hlavní přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že přístroj Soundbar se automaticky zapne při zapnutí televizoru.

1. Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem (není součástí balení).
2. Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.
3. Stisknutím tlačitka Levý na dálkovém ovladači na 5 sekund zapnete a vypnete funkci Auto Power Link.

• Funkce Auto Power Link je ve výchozím nastavení zapnutá.
• V závislosti na připojeném zařízení nemusí funkce Automatického propojení zapnutí a vypnutí fungovat.
  • Tato funkce je k dispozici pouze v režimu D.IN.

PŘIPOJENÍ K EXTERNÍM ZAŘÍZENÍM

HDMI je standardní digitální rozhraní pro připojování zařízení jako je televizor, projektor, přehrávač DVD, přehrávač Blu-ray, set-top box a další.

Protože rozhraní HDMI prénáší digitální signál té nejvyšší kvality, můžete si užívat dokonalý obraz i zvuk v takové kvalitě, v jaké byly původně vytvořeny.

PRIPOJENÍ ZAŘÍZENÍ ZA ÚČELEM POUŽÍVÁNÍ TECHNOLOGIE DOLBY ATMOS®

Tento produkt podporuje technologii Dolby Atmos®.

- Důležité: Technologie Dolby Atmos® je k dispozici pouze v režimu HDMI.

1. Prostřednictvím kabelu HDMI propojte vstup HDMI IN 1 nebo HDMI IN 2 na zadní straně produktu s konektorem HDMI OUT digitálního zařízení.

2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte možnost HDMI1 nebo HDMI2.

3. Vybraný režim HDMI se zobrazí na displeji zařízení Soundbar a začne vycházet zvuk.

- Po zapnutí technologie Dolby Atmos® začne svítit modrá LED dioda na pravém okraji zařizení Soundbar.

4. Konfigurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních

• V nabídce nastavení přehrávače BD a dalších zařizení projděte možnosti výstupu zvuku.
- Ujistěte se, že v možnostech výstupu zvuku je u datového toku zvolena možnost „Žádné kódování“.
Např. Samsung Player: Nabídka Domů → Nastavení → Zvuk →
Digitální výstup: Vybrat Bitstream (nezpracováno).
- Pokud možnosti výstupu zvuku zahrnují možnost Sekundární zvuk, ujištěte se, že je tato možnost vypnutá.

- Technologie Dolby Atmos® funguje pouze v režimu HDMI. S jinými vstupními zdroji není kompatibilní.

- Technologie Dolby Atmos® funguje pouze u systému 5.1.4.

- Ujistěte se, že obsah podporuje technologii Dolby Atmos®.

- Technologie Dolby Atmos® funguje pouze u systému 5.1.4. - Ujistěte se, že obsah podporuje technologii Dolby Atmos®.

KABEL HDMI

1. Prostřednictvím kabelu HDMI propojte vstup HDMI IN 1 nebo HDMI IN 2 na zadní straně produktu s konektorem HDMI OUT digitálního zařízení.
2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte možnost HDMI1 nebo HDMI2.
3. Vybraný režim HDMI se zobrazí na displeji zařízení Soundbar a začne vycházet zvuk.

OPTICKÝ A ANALOGOVÝ AUDIO KABEL

Tato jednotka je vybavena jedním vstupem pro digitální optický kabel a jedním analogovým audio vstupem, także máte k dispozici dvě možnosti připojení externích zařízení.

▶Kabel AUX

1. Prostřednictvím audio kabelu propojte vstup AUX IN (Zvuk) na hlavní jednotce se výstupem AUDIO OUT zdrojového zařízení.

2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim AUX.

▶Optický Kabel

1. Prostřednictvím digitálního optického kabelu propojte vstup DIGITAL AUDIO IN (OPTICAL) (Zvuk) na hlavní jednotce s OPTICAL OUT zdrojového zařízení.

2. Stisknutím tlačítka → na pravé straně zařízení Soundbar nebo tlačítka SOURCE na dálkovém ovladači vyberte režim D.IN.

REŽIM VSTUPU

Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte požadovaný režim.

Pravý okraj zařízení Soundbar

Režim vstupu Zobrazení
Optický digitální vstupVstup ARC (HDMI OUT)	D.IN
Vstup AUX	AUX
Vstup HDMI HDMI1, HDMI2
Režim BLUETOOTH	BT

Přístroj se automaticky vypne v následujících situacích:

• Režim D.IN/BT -Pokud není 5 minut zjištěn zvukový signál.
• Režim HDMI1/HDMI2 -Pokud není 15 minut zjištěn zvukový signál.
• Režim AUX -Pokud není po dobu 5 minut připojen kabel AUX.

- Pokud není 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. (Funkci Auto Power Down lze vypnout pouze v tomto případě.)

Chcete-li vypnout funkci Auto Power Down v režimu AUX, po dobu 5 sekund podržte tlačitko ▶II. Na displeji se zobrazí text ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

BLUETOOTH

Zvukovou lištu Soundbar můžete propojit se zařízením Bluetooth a užívat si hudbu ve stereu a to vše bez kabelů.

PRIPOJENÍ PŘÍSTROJE SOUNDBAR K ZAŘÍZENÍ BLUETOOTH

Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth.
    note right of B: Připojení
    note left of C: Zařízení Bluetooth

1. Stisknutím tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovladači vyberte režim BT.

- Na předním displeji zařízení Soundbar se zobrazí BT READY nebo BT PAIRING.

1. V zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.)

2. Ze seznamu zvolte položku „[AV] Samsung Soundbar Kxxx“.

3. Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth] → BT.

4. Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.

5. Pokud se spárování zařízení Bluetooth a zařízení Soundbar nezdařilo, odstraňte předchozí „[AV] Samsung Soundbar Kxxx“ nalezenou zařízením Bluetooth, stisknutím a podržením tlačítka → na pravé straně hlavní jednotky nebo tlačítka SOURCE na dálkovém ovládání přepněte do režimu BT PAIRING a počkejte, až zařízení Bluetooth znovu vyhledá zařízení Soundbar.

6. Spust'te přehrávání hudby na připojeném zařízení.

7. Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšite z reproduktorů přístroje Soundbar.

8. V režimu BT nejsou funkce Přehrávání/Pozastavení/Další/Předchozí dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.

Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>.

• V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth.
• Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno.
• Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu:

-Pokud je v okolí přístroje Soundbar silné elektrické pole.

• Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně.
• Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu.

- Zařizení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařizení Bluetooth, což může způsobit elektromagnetické rušení.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).
• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.
• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Kxxx“. Režim bezdrátového reproduktoru se změní automaticky na BT.
• K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)
• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT PAIRING.

ODPOJENÍ ZAŘÍZENÍ BLUETOOTH OD PŘÍSTROJE SOUNDBAR

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

- Přístroj Soundbar se odpojí.

- Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED.

ODPOJENÍ PŘÍSTROJE SOUNDBAR OD ZAŘÍZENÍ BLUETOOTH

Stisknutím tlačítka SOURCE na dálkovém ovladači nebo tlačítka → na pravé straně produktu přepněte z režimu BT do jiného režimu nebo vypněte zařízení Soundbar.

- Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.)

- V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

- Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne.

▶Informace o technologii Bluetooth

Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

- Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady:

• Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar.
• Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu.
• Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

- Při párování přístroje Soundbar se zařízením Bluetooth udržujte toto zařízení v malé vzdálenosti.

- Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

• V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

- PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

POUŽITÍ APLIKACE MULTIROOM

Aplikace Samsung Multiroom umožňuje propojení zařízení Soundbar s chytrým zařízením, vaší sítí a Internetem. Jakmile je zařízení Soundbar připojeno k chytrému zařízení s nainstalovanou aplikací Multiroom, můžete propojit zařízení Soundbar a několik zařízení Samsung Multiroom bezdrátově a přehrávat jejich prostřednictvím zvuk.

PŘED PRVNÍM POUŽITÍM

▶Základní principy komunikace
    D["Chytré Zařízení: Android nebo iOS (ovládání z aplikace)"]

Požadavky:

1. Bezdrátový router a chytré zařízení.
2. Bezdrátový směrovač musí být připojen k Internetu.
3. Chytré zařízení musí být připojeno ke směrovači pomocí Wi-Fi.

INSTALACE APLIKACE SAMSUNG MULTIROOM

Chcete-li používat zařízení Soundbar společně s aplikací Samsung Multiroom, je třeba si tuto aplikaci stáhnout a nainstalovat na chytré zařízení. Aplikaci můžete stáhnout z obchodu Google Play nebo App Store. Máte-li nainstalovanou aplikaci Samsung Multiroom, můžete v zařízení Soundbar přehrávat hudbu uloženou v chytrém zařízení, uloženou na dalších připojených zařízeních, poskytovanou poskytovateli obsahu nebo streamovanou internetovými radiovými stanicemi.

▶Android nebo iOS

Na chytrém zařízení si z obchodu Google Play nebo App Store stáhněte aplikaci Samsung Multiroom.

* Hledat v obchodě : Samsung Multiroom

nebo

▶ Spuštění aplikace Samsung Multiroom

Chcete-li spustit aplikaci Samsung Multiroom, klepněte na její ikonu v chytrém zařízení.

Na chytrém zařízení vyberte aplikaci Samsung Multiroom. Postupujte podle pokynů na displeji chytrého zařízení. Aplikace Samsung Multiroom umožňuje využití následujících funkcí.

- Poslech hudebních souborů uložených v mobilním telefonu, hudebních služeb a internetových rádií.

[AV] Samsung Soundbar Kxxx Hudba v mobilním telefonu My Phone Internetové rádio kadební služby ALBUMS Album A Album B Album C Album D Album E More ARTISTS

POUŽITÍ FUNKCE NETWORK STANDBY ON

Funkce Network Standby On je dostupná, když je správně navázáno bezdrátové spojení mezi chytrým zařizením a přístrojem Soundbar. Tato funkce automaticky zapne přístroj Soundbar, když se k němu pokusí připojit chytré zařizení přes Bluetooth nebo Wi-Fi. Pokud byl přístroj Soundbar zapnut prostřednictvím připojení Bluetooth, je jeho režim vstupu automaticky nastaven na BT. Chcete-li zařizení Soundbar zapnout prostřednictvím Wi-Fi, musíte mít v chytrém zařizení nainstalovanou aplikaci Samsung Multiroom.

1. Připojte chytré zařízení k přístroji Soundbar.
2. Stiskem tlačítka LEVEL na dálkovém ovládání přístroje Soundbar na alespoň 5 sekund zapněte funkci Network Standby On. Dalším stiskem tlačítka LEVEL na alespoň 5 sekund tuto funkci vypnete.

• Zapnutí pohotovostního režimu sítě je k dispozici pouze v případě, že je zařízení Soundbar uvedeno v seznamu zařízení spárovaných s chytrým zařízením. (Chytré zařízení a zřízení Soundbar byla již alespoň jednou spárována.)
• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na chytrém zařízení, pouze pokud přístroj Soundbar zobrazuje zprávu [BT READY] nebo [WiFi READY].

- Pokud funkce Network Standby On nepracuje

- Zapnutí pohotovostního režimu je vypnuto. Nastavte možnost ZAPNUTO.

- Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. Zapněte přístroj Soundbar a opět navažte spojení.

AKTUALIZACE SOFTWARU

SERVICE Kabel adaptéru Micro USB do USB (není součástí balení)

AKTUALIZACE Z USB

Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar.

Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar.

Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě.

Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung.

▶Postup aktualizace

1. Propojte kabel adaptéru Micro USB do USB se zástrčkou USB 2.0 Micro USB (typ B) na jednom konci a standardní zásuvkou 2.0 USB (typ A) na druhém konci s konektorem Micro USB zařízení Soundbar.

- Kabel adaptéru Micro USB do USB se prodává samostatně. Chcete-li si jej zakoupit, obrat'te se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

1. Následujícím postupem si stáhněte software k výrobku:

Přejděte na stránku Samsung (samsung.com/sec) → podle názvu modelu vyhledejte zákaznickou podporu (název se může měnit)

1. Uložte stažený software na jednotku USB a výběrem možnosti "Extrahovat do název_složky" rozzipujte složku.

2. Vypněte jednotku Soundbar a zapojte USB flash disk s aktualizačním softwarem do portu mikro USB na kabelovém adaptéru.

3. Zapněte jednotku Soundbar. Do 3 minut se zobrazí UPDATE a spustí se aktualizační proces.

4. Po dokončení aktualizace se jednotka Soundbar automaticky vypne a zapne.

- Pokud po aktualizaci nebo přepojení napájecího kabelu došlo ke změně vstupního zdroje, změňte vstupní zdroj na TV nebo jiný požadovaný zdroj.

▶ Nebyla-li zobrazena zpráva UPDATE

1. Vypněte přístroj Soundbar a připojte paměťové zařízení USB obsahující aktualizační soubory k portu USB na přístroji Soundbar.
2. Odpojte napájecí kabel, opět jej připojte a zapněte přístroj.

• Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji.
• Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařizení USB uloženy zvukové soubory podporované přístrojem Soundbar.
• Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne.
• Po dokončení aktualizace bude v systému Soundbar inicializováno uživatelské nastavení. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit.

Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu.

Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu 19.

Pokud se aktualizace nezdaří, zkontrolujte USB flash disk.

- Uživatelé systému Mac OS musejí použít USB flash disk se souborovým systémem MS-DOS (FAT).

- Zařízení USB některých výrobců nemusí být podporována.

AUTOMATICKÁ AKTUALIZACE

Přístroj Soundbar automaticky kontroluje dostupnost aktualizací, i když je vypnutý, je-li připojen k Internetu.

• Přístroj Soundbar ve výchozím nastavení spouští aktualizace automaticky.
• Aby bylo možné používat funkci automatické aktualizace, musí být přístroj Soundbar připojen k Internetu.
• Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. V případě přerušení napájení zařízení Soundbar zapněte a znovu zapojte.

TEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Přístroj se nezapne.
Je napájecí kabel zapojen do zásuvky?	→ Zapojte zástrčku napájecího kabelu do zásuvky.

Přístroj nereaguje na stisknutí tlačítka.
• Je ve vzduchu statická elektrina?	→ Odpojte napájecí kabel a opět jej zapojte.

Není slyšet zvuk.
Je funkce ztlumení zvuku zapnutá?Je hlasitost nastavena na minimum?	→ Stiskem tlačítka VOL vypněte tuto funkci.→ Zvyšte hlasitost.

Dálkové ovládání nefunguje.
Jsou baterie vybité?Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká?	→ Vyměňte baterie za nové.→ Přesuňte se do menší vzdálenosti od přístroje.

Červená kontrolka na subwooferu bliká a subwoofer nereprodukuje zvuk.
• Subwoofer možná není připojen ke hlavnímu přístroji.	→ Pokuste se připojit subwoofer znovu.(Viz strana 19.)

Subwoofer vydává slyšitelné bzučení a vibruje.
• Pokuste se upravit vibrace subwooferu.	→ Posunutím tlačítka WOOFER na dálkovém ovládání nahoru nebo dolů nastavte jeho hodnotu (mezi -12, -6 až +6).

TECHNICKÉ ÚDAJE

OBECNÉ	Hmotnost	Hlavní jednotka Soundbar	6,7 kg
		Subwoofer (PS-KW1-2)	9,6 kg
		Prostorový reproduktor (PS-KS2-1 (L), PS-KS2-2 (P))	2,0 kg
	Rozměry (Š x V x H)	Hlavní jednotka Soundbar	1210,2 x 81,7 x 131,4 mm
		Subwoofer (PS-KW1-2)	203,9 x 399,0 x 414,3 mm
		Prostorový reproduktor (PS-KS2-1 (L), PS-KS2-2 (P))	120,2 x 210,9 x 141,0 mm
	Rozsah provozních teplot		+5 °C až + 35 °C
	Rozsah provozní vlhkosti		10 % až 75 %
HDMI Video			1080p,1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
ZESILOVAČ	Jmenovitý výstupní výkon	Hlavní jednotka Soundbar	18W x 11, 4 Ω, celk. harm. zkreslení ≤ 10 %
		Subwoofer (PS-KW1-2)	162W, 3 Ω, celk. harm. zkreslení ≤ 10 %
		Prostorový reproduktor (PS-KS2-1 (L), PS-KS2-2 (P))	35W x 4, 4 Ω, celk. harm. zkreslení ≤ 10 %
Podporované formáty			LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS
Výstupní výkon bezdrátového zařízení	Maximální výkon vysílače (BT)		100 mW při 2,4 GHz–2,4835 GHz
	Maximální výkon vysílače (Wi-Fi)		100 mW při 2,4 GHz–2,4835 GHz, 5,15 GHz–5,35 GHz a 5,47 GHz–5,725 GHz
	Maximální výkon vysílače (SRD)		100 mW při 2,4 GHz–2,4835 GHz a 5,15 GHz–5,25 GHz/ 25 mW při 5,725GHz–5,825GHz

* Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění.
* Nominální specifikace

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.
  -Hmotnost a rozměry jsou přibližné.
• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu.
  (Štítek : Spodní strana přístroje)

※ Upozornění : Při zapnutí či vypnutí bezdrátového a kabelového sít'ové připojení se přístroj automaticky restartuje.

Celkový příkon v pohotovostním režimu (W) (Všechny sít'ové porty aktivní)		5,8W
Wi-Fi/Ethernet Metoda deaktivace portů		Bezdrátové a kabelové sít'ové připojení zapnete či vypnete stiskem tlačítka Wi-Fi SETUP na přístroji na 30 sekund.
Bluetooth Metoda	deaktivace portů	Funkci Bluetooth zapnete či vypnete stiskem tlačítka SPK ADD na přístroji na 30 sekund.

※ Poznámka k licenci otevřeného softwaru

- Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com

※ LSpotify

• Software Spotify podléhá licencím třetích stran uvedených na adrese www.spotify.com/connect/third-party-licenses.
• Další informace o funkci Spotify Connect naleznete na webu www.spotify.com/connect

LICENCE

DOLBY ATMOS

- Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu.

Toto zařízení může být provozováno ve všech zemích EU.

Funkci 5GHzWLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách.

Kontaktujte SAMSUNG WORLD WIDE

Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky.

Country	Contact Centre	Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/le/support
GERMANY 06196 77	555 77 www.samsung.com/dc/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	(800.7267864) www.samsung.com/lt/support
SPAIN 0034902172	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pt/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]** (koszt połączenia według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Dealers] 0810-112233	www.samsung.com/at/support

Country Contact Centre		Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999	www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899	www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/al/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009 4000	only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobileand land line
LITHUANIA	8-800-77777	www.samsung.com/lb/support
LATVIA	8000-7267	www.samsung.com/lw/support
ESTONIA	800-7267	www.samsung.com/ee/support

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmi být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtut', kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnici ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí.

Pro ochranu přirodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

(Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Bedienungsanleitung

\* BT PAIRING-režiim

Zaregistrujte svoj výrobok na

www.samsung.com/register

Tento produkt podporuje technológiu Dolby Atmos®.

Dial'kové ovládanie/ Batérie (Vel'kost' AA)

Siet'ová zástrčka
(v závislosti od krajiny a modelu)

Siet'ovú zástrčku neodpájajte od adaptéra (po pripojení sa nebude demontovat').

Ovláda úroveň hlasitosti.

Na displeji predného panela sa zobrazí číselná hodnota úrovne hlasitosti.

② Tlačidlo (Zdroj)

Vyberá vstup D.IN, AUX, HDMI1, HDMI2, BT.

- Ak chcete zapnút' režim BT PAIRING, v režime BT stlačte a podržte toto tlačidlo.

③ Tlačidlo (Napájanie)

Zapína a vypína systém pre Soundbar.

Pravá strana

Displej

Zobrazuje aktuálny režim.

• Ked' zapojíte siet'ový kábel, tlačidlo napájania bude fungovat' za 4 až 6 sekúnd. Po stlačení tlačidla napájania bude trvat' 20 sekúnd, kým jednotka začne vydávat' zvuk.
• Ked' zapnete napájanie tejto jednotky, bude predtým, ako začne produkovat' zvuk, 4 až 5 sekundové omeškanie.
• Ak si chcete vychutnat' iba zvuk zo systému Soundbar, musíte vypnút' reproduktory televízora v ponuke nastavenia zvuku na vašom televízore. Obrát'te sa na návod na použitie dodaný s vašim televízorom.

SPODNÝ PANEL

Stlačením a podržaním tlačidla Vpravo približne na 5 sekúnd zapnete alebo

vypnete funkciu Anynet+.

(Predvolené : ON - ANYNET+ alebo OFF - ANYNET+)

Funkcia automatického spustenia pri pripojení je dostupná len v režime D.IN.

EFFECT

Umožňuje uplatnit' ovládanie dynamického rozsahu stôp s technológiou Dolby Digital. Stlačením a podržaním tlačidla EFFECT približne na 5 sekúnd v pohotovostnom režime prepínate medzi možnost'ami ON - DRC a

- Ovládajte TV pomocou dial'kového ovládania TV.

Stlačením tlačidla ▶II dočasne pozastavíte hudbu.

L'avý priestorový reproduktor

\* Siet'ový pohotovostný režim zap./vyp.

Stlačením tlačidla VOL stlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku.

• Možné zat'aženie: Viac než 8,0 kg
• Vel'kost' otvoru: Závit 1/4 - 20

Tento produkt podporuje technológiu Dolby Atmos®.

- Dôležité: Technológia Dolby Atmos® je dostupná iba v režime HDMI.

-Ak kábel AUX nie je pripojený 5 minút.

- Spárujte zariadenie Soundbar so zariadením s rozhraním Bluetooth, pričom zachovajte malú vzdialenost'.

1. Adaptérový kábel Micro USB – USB so zástrčkou Micro USB rozhrania USB 2.0 (typ B) na jednom konci a štandardnou zásuvkou rozhrania USB 2.0 (typ A) na druhom konci pripojte ku konektoru Micro USB na zariadení Soundbar.

▶Ak sa nezobrazí UPDATE

Zariadenie sa nezapne.
• Je siet'ový kábel pripojený k zásuvke?	→ Zástrčku pripojte k zásuvke.

Po stlačení tlačidla funkcia nepracuje.
• Je vo vzduchu statická elektrina?	→ Odpojte zástrčku a opätovne ju pripojte.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad)
