Typ produktu	Soundbar z bezprzewodowym subwooferem i bezprzewodowymi głośnikami surround
Marka	Samsung
Model	HWK950
Wymiary (jednostka główna)	1210,2 x 81,7 x 131,4 mm (dł. x wys. x gł.)
Waga (jednostka główna)	6,7 kg
Wymiary (subwoofer)	203,9 x 399,0 x 414,3 mm (dł. x wys. x gł.)
Waga (subwoofer)	9,6 kg
Wymiary (głośnik surround)	120,2 x 210,9 x 141,0 mm (dł. x wys. x gł.)
Waga (głośnik surround)	2,0 kg (każdy)
Zasilanie	Zasilacz AC/DC (19V), 3 przewody zasilające w zestawie
Znamionowa moc wyjściowa (jednostka główna)	18 W x 11, 4 Ω, THD ≤ 10%
Znamionowa moc wyjściowa (subwoofer)	162 W, 3 Ω, THD ≤ 10%
Znamionowa moc wyjściowa (głośniki surround)	35 W x 4, 4 Ω, THD ≤ 10%
Obsługiwane formaty audio	LPCM 2 kanały, Dolby Digital, Dolby Atmos (TrueHD/Digital Plus), DTS
Łączność	HDMI (ARC), HDMI IN (x2), optyczne cyfrowe, analogowe AUX, Bluetooth, Wi-Fi
Kluczowe funkcje	Dolby Atmos 5.1.4 kanałów, dźwięk surround, tryby dźwięku (Standard, Muzyka, Czysty głos, Sporty, Kino, Noc), aplikacja Samsung Multiroom, automatyczna aktualizacja oprogramowania
Temperatura pracy	+5°C do +35°C
Wilgotność pracy	10% do 75%
Pobór mocy w stanie czuwania (sieć włączona)	5,8 W
Dołączone akcesoria	Pilot (baterie AA), przewody zasilające (x3), zasilacz AC/DC, kabel HDMI, instrukcja montażu ściennego, śruby montażowe, uchwyty ścienne
Czyszczenie i konserwacja	Odłącz urządzenie przed czyszczeniem. Używaj miękkiej, suchej ściereczki. Nie używaj chemikaliów ani wody.
Bezpieczeństwo	Nie wystawiać na deszcz ani wilgoć. Podłączaj do gniazdka z uziemieniem. Nie blokuj otworów wentylacyjnych. Używaj wyłącznie dołączonego zasilacza.

Często zadawane pytania - HWK950 SAMSUNG

Jak podłączyć soundbar do telewizora?

Użyj kabla HDMI, aby podłączyć gniazdo HDMI OUT (TV-ARC) soundbara do gniazda HDMI IN (ARC) telewizora. Następnie naciśnij przycisk SOURCE na pilocie lub panelu bocznym, aby wybrać tryb D.IN. Możesz również użyć cyfrowego kabla optycznego, podłączając DIGITAL AUDIO IN (OPTICAL) do wyjścia optycznego telewizora.

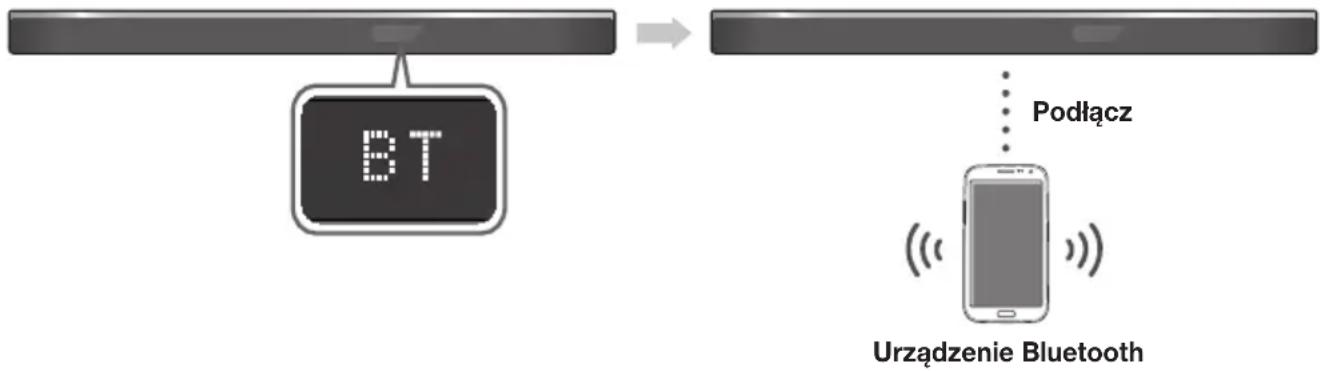

Jak podłączyć soundbar przez Bluetooth?

Naciśnij przycisk SOURCE, aby przejść do trybu BT. Na urządzeniu Bluetooth wyszukaj urządzenia i wybierz [AV] Samsung Soundbar Kxxx. W razie potrzeby wprowadź kod PIN 0000. Soundbar wyświetli nazwę podłączonego urządzenia.

Jak włączyć dźwięk Dolby Atmos?

Dolby Atmos działa tylko w trybie HDMI (HDMI1 lub HDMI2). Podłącz kompatybilne źródło (odtwarzacz Blu-ray, konsolę) za pomocą kabla HDMI do wejścia HDMI IN soundbara. W źródle ustaw wyjście audio na strumień bitowy (nieskompresowany). Niebieska dioda po prawej stronie soundbara zaświeci się, gdy Dolby Atmos jest aktywny.

Dlaczego subwoofer nie działa?

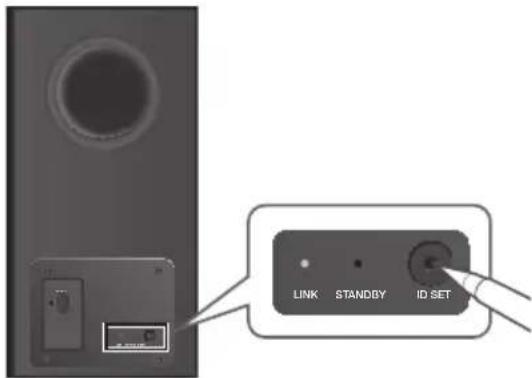

Najpierw sprawdź, czy subwoofer jest włączony. Jeśli tylna dioda świeci na czerwono, połączenie nie powiodło się. Wykonaj ręczne połączenie: naciśnij przycisk ID SET z tyłu subwoofera przez 5 sekund (niebieska dioda zacznie migać), a następnie przytrzymaj przycisk VOL na pilocie (przy wyłączonej soundbarze) przez 5 sekund. Włącz soundbar: niebieska dioda powinna świecić stale.

Jak ustawić głośność każdego głośnika?

Naciśnij przycisk LEVEL na pilocie. Użyj przycisków Lewo/Prawo, aby wybrać głośnik (FL, FTL, C, FR, FTR, SL, STL, SR, STR), a następnie przycisków Góra/Dół, aby dostosować głośność od -6 do +6.

Czy mogę zamontować soundbar na ścianie?

Tak, użyj dołączonej instrukcji montażu ściennego. Zaznacz miejsca na śruby, wywierć otwory, włóż kołki odpowiednie do ściany, a następnie przykręć uchwyty. Przymocuj uchwyty ścienne do soundbara za pomocą dołączonych śrub (M4xL12). Zawieś soundbar na śrubach ściennych i przesuń w dół, aby zablokować.

Jak zaktualizować oprogramowanie soundbara?

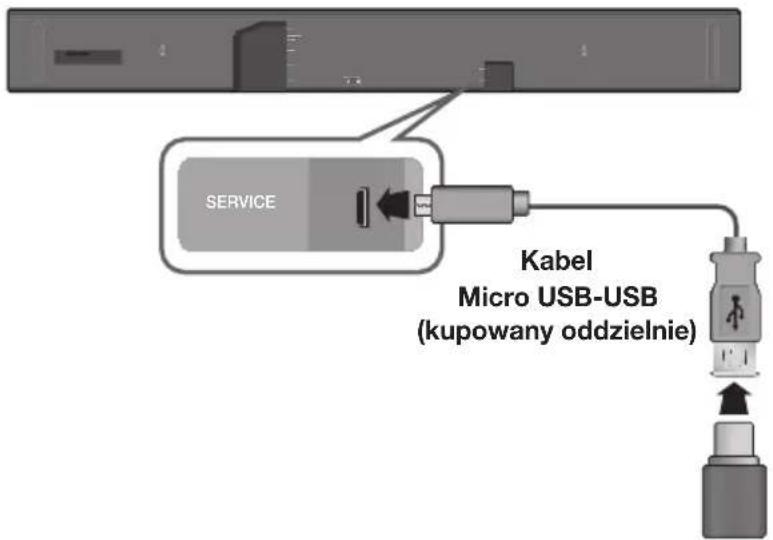

Przez USB: pobierz aktualizację ze strony Samsung, skopiuj na pendrive sformatowany w FAT. Podłącz pendrive do portu SERVICE za pomocą kabla adaptera Micro USB na USB (niedołączony). Włącz soundbar: wyświetlacz pokaże UPDATE. Nie odłączaj podczas aktualizacji. Soundbar uruchomi się ponownie automatycznie. Aktualizacja automatyczna: jeśli soundbar jest podłączony do internetu, automatycznie wyszukuje i instaluje aktualizacje nawet w trybie czuwania.

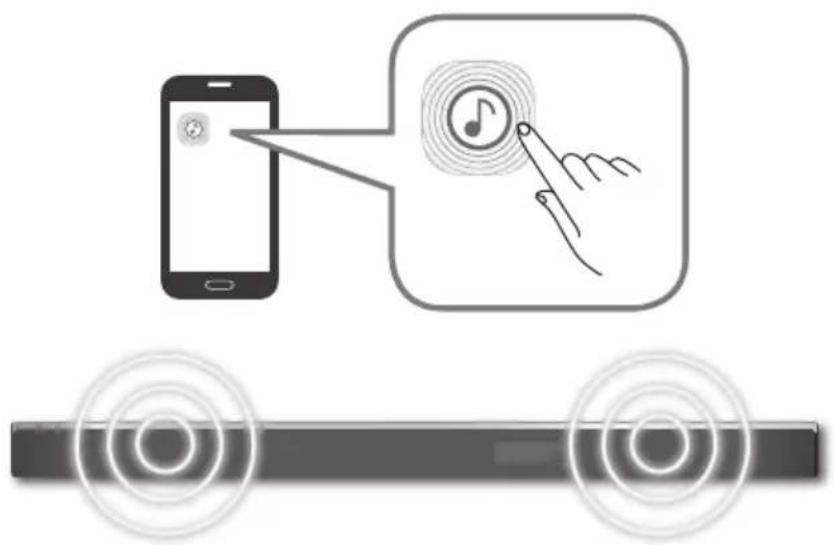

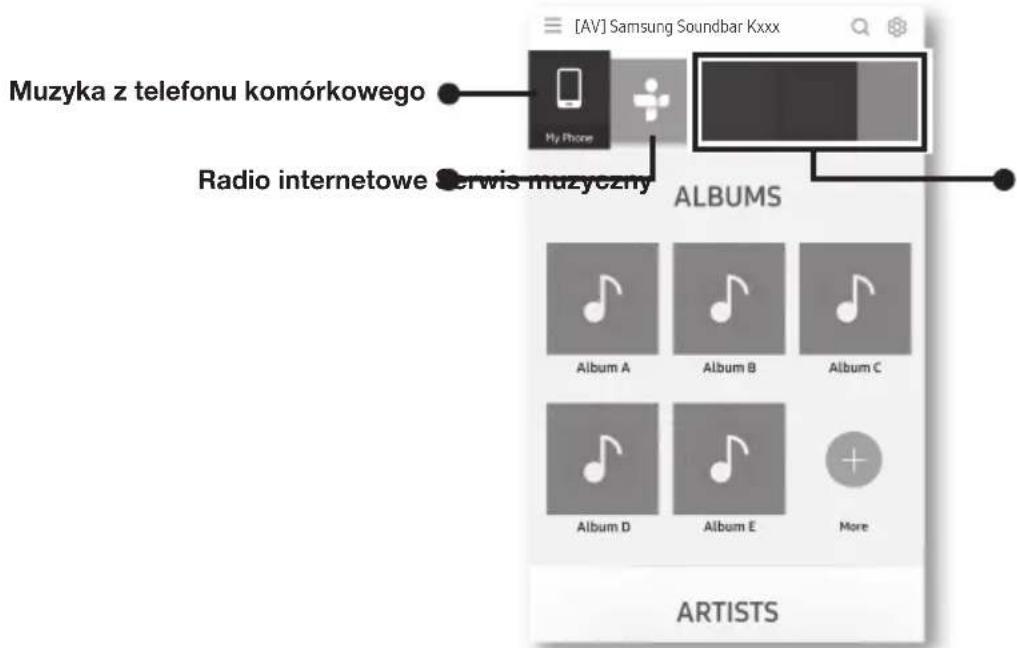

Jak korzystać z aplikacji Samsung Multiroom?

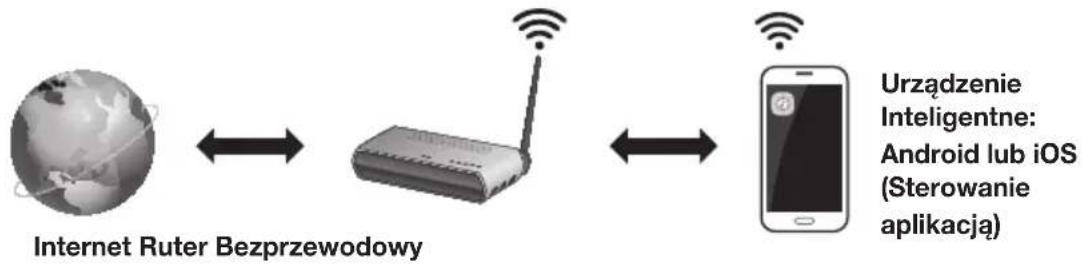

Pobierz aplikację Samsung Multiroom z Google Play lub App Store. Połącz smartfon z tą samą siecią Wi-Fi co soundbar. Uruchom aplikację i postępuj zgodnie z instrukcjami. Będziesz mógł przesyłać muzykę, kontrolować głośność oraz korzystać z usług strumieniowych i radia internetowego.

Jakie są różne tryby dźwięku i jak je wybrać?

Naciśnij przycisk EFFECT na pilocie, aby wybrać spośród: STANDARD (oryginalny dźwięk), MUSIC (muzyka), CLEAR VOICE (czysty głos), SPORTS, MOVIE (kino) i NIGHT (noc). Każdy tryb dostosowuje dźwięk do treści.

Co zrobić, jeśli pilot nie działa?

Sprawdź baterie: włóż dwie nowe baterie AA, zachowując biegunowość. Upewnij się, że między pilotem a soundbarem nie ma przeszkód. Jeśli problem nie ustąpi, zbliż pilota do jednostki głównej.

INSTRUKCJA OBSŁUGI HWK950 SAMSUNG

Wyobraź sobie możliwości

Dziękujemy za zakup produktu firmy Samsung.

Aby uzyskać bardziej kompletny serwis, należy zarejestrować produkt pod adresem

www.samsung.com/register

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM, NIE NALEŻY ZDEJMOWAĆ OSŁONY (LUB CZĘŚCI TYLNEJ). WEWNĄTRZ NIE ZNAJDUJĄ SIĘ ŻADNE CZĘŚCI PODLEGAJĄCE SERWISOWANIU PRZEZ UŻYTKOWNIKA. CZYNNOŚCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU.

	PRZESTROGARYZYKO PORAŻENIAPRADEM ELEKTRYCZNYM.NIE OTWIERAĆ			Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.
				Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.

	Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym).
	Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.
	Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.
	Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem.

OSTRZEŻENIE: Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci.

PRZESTROGA : ABY UNIKNĄĆ PORAŻENIA ELEKTRYCZNEGO, WSUŃ WTYCZKĘ CAŁKOWICIE DO GNIAZDA ELEKTRYCZNEGO.

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.
• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

PRZESTROGA

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.
• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.

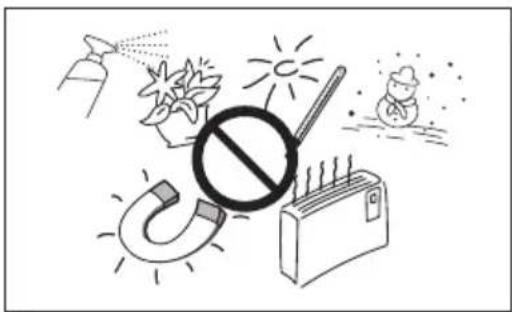

ŚRODKI OSTROŻNOŚCI

Należy upewnić się, że źródło zasilania prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

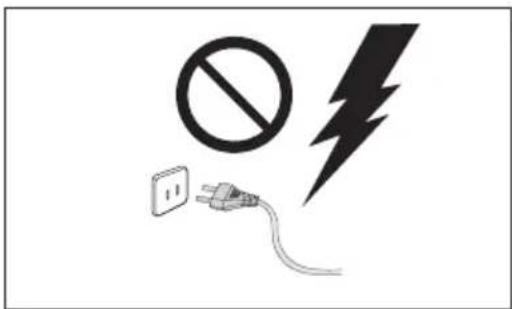

Podczas burzy z piorunami należy odłączyć główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

Produkt należy chronić przed wilgocią (np. wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym.

Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

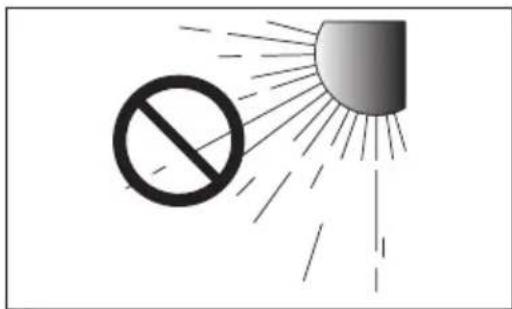

Jednostki nie należy wystawiać bezpośrednio na promienie słona lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

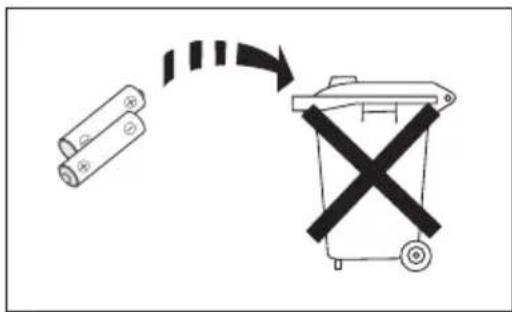

Baterie użyte w tym produkcie zawierają substancje chemiczne szkodliwe dla środowiska.

Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego.

Nie należy wrzucać baterii do ognia.

Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać.

W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu.

Nowe baterie powinny być tego samego typu.

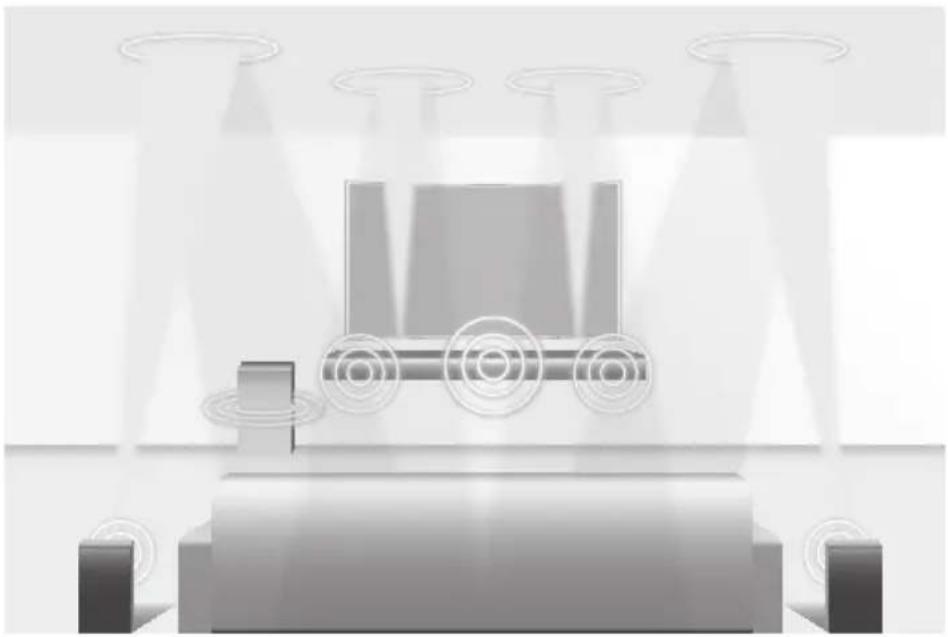

DOLBY ATMOS®

Ten produkt obsługuje technologię Dolby Atmos®.

\* Co to jest Dolby Atmos®?

Technologia Atmos wzbogaca systemy dźwięku przestrzennego typu 5.1 poprzez dodanie głośnika górnego. W ten sposób uzyskuje się efekt dźwięku dochodzącego z każdej strony, który brzmi wyjątkowo czysto i naturalnie, zapewniając jeszcze większy komfort słuchania. Sposób podłączenia systemu przedstawiono na stronie 24.

SPIS TREŚCI

2 ROZPOCZYNANIE PRACY

2 Informacje dotyczące bezpieczeństwa
4 Dolby Atmos®
6 Co zostało dostarczone

7 OPISY

7 Panel przedni/prawy
8 Panel dolny
9 Pilot

14 INSTALACJA

14 Instalacja listwy Soundbar
14 Montowanie wspornika ściennego

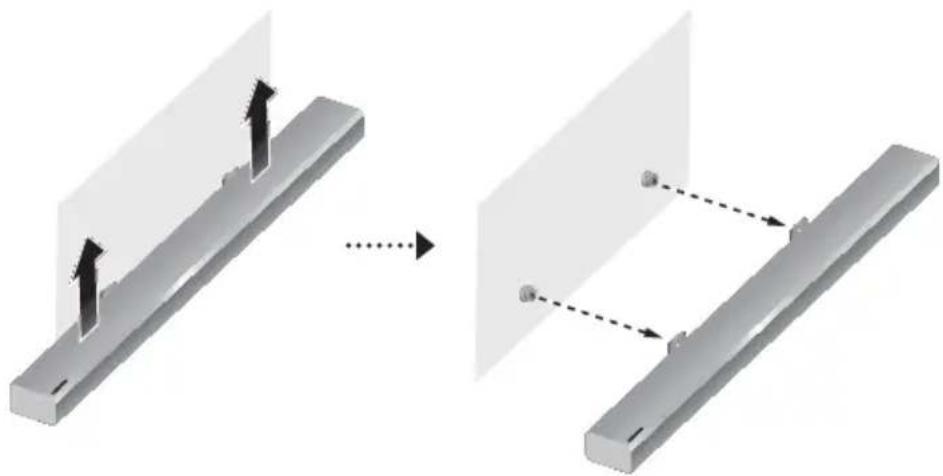

17 Demontaż listwy Soundbar ze ściany
18 Montaż głośników dźwięku przestrzennego na ścianie

19 ZŁĄCZA

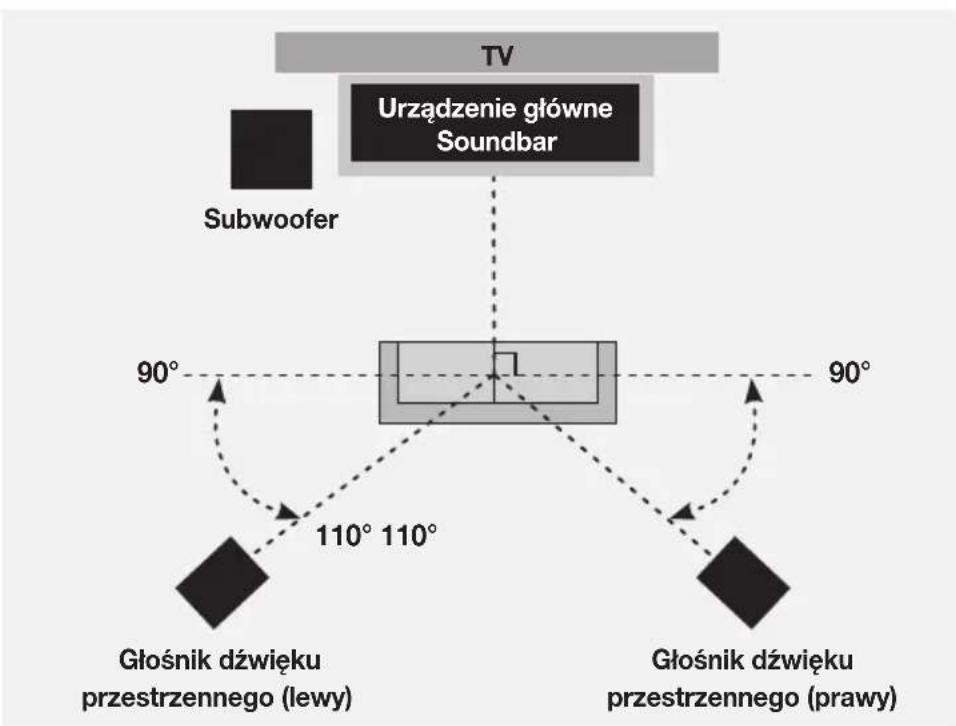

19 Podłączanie subwoofera i głośników dźwięku przestrzennego

22 Podłączanie do telewizora

22 Połączenia z telewizorem przy użyciu kabla HDMI (Cyfrowego)

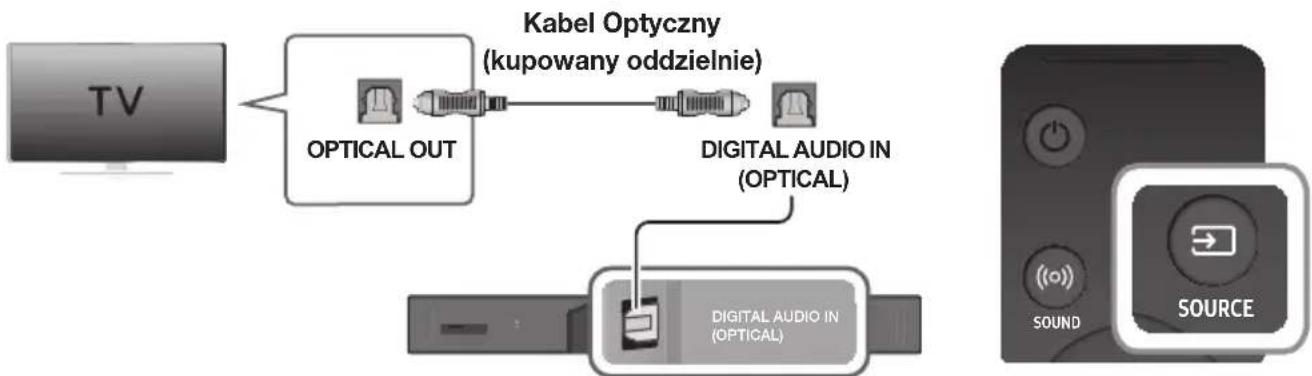

23 Podłączanie do telewizora za pomocą cyfrowego kabla optycznego

24 Podłączanie do urządzeń zewnętrznych

24 Podłączanie urządzeń w celu użycia funkcji Dolby Atmos®

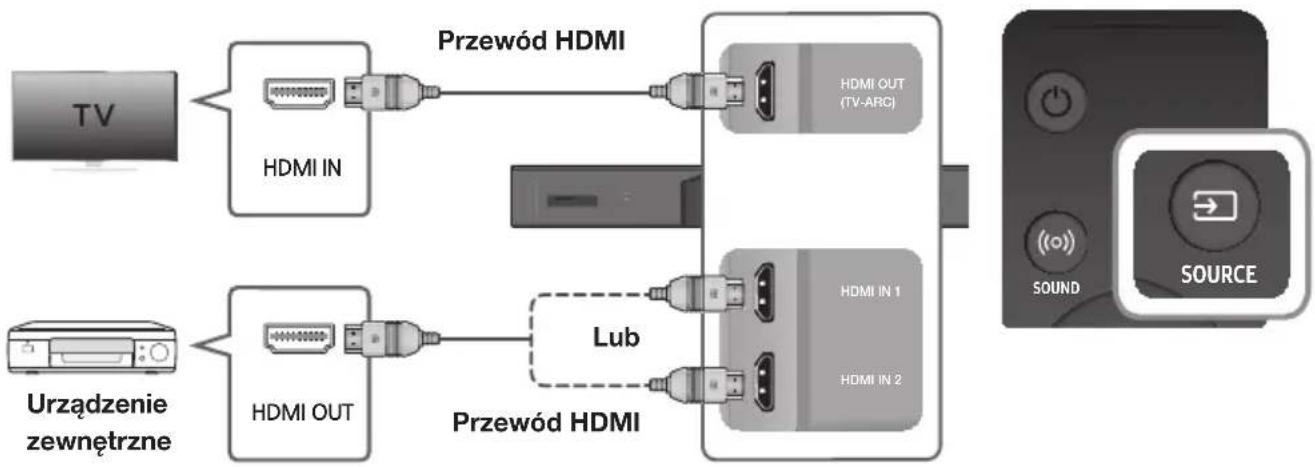

25 Przewód HDMI

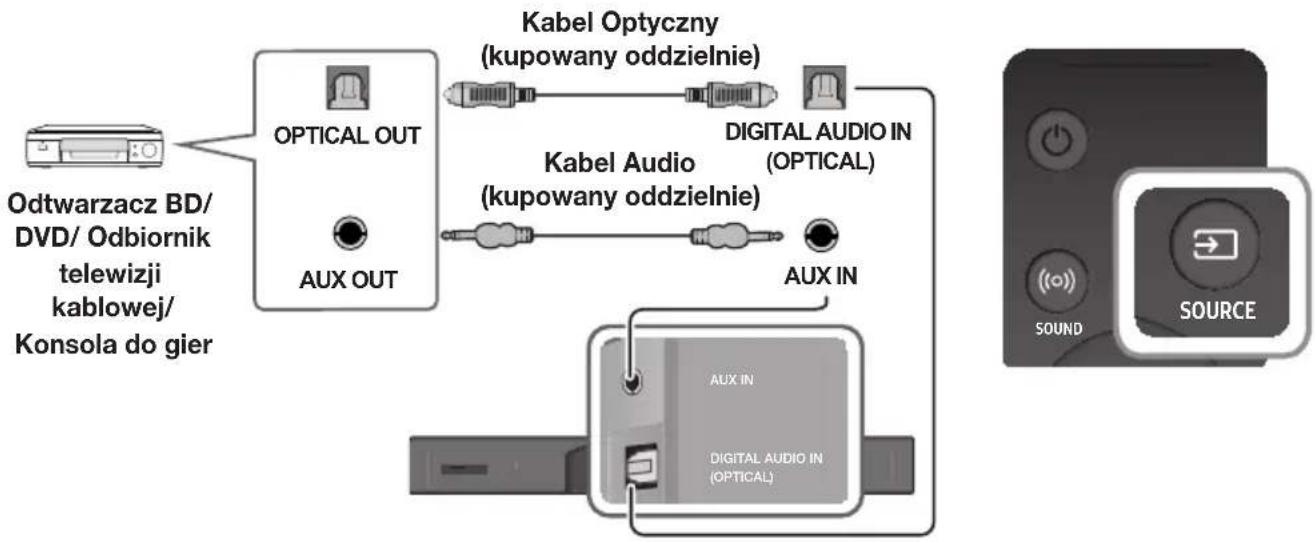

26 Kabel audio optyczny lub analogowy

27 FUNKCJE

27 Tryb wejścia
28 Bluetooth
30 Korzystanie z aplikacji Multiroom
32 Korzystanie z funkcji Network Standby On
33 Aktualizacja oprogramowania

35 ROZWIAZYWANIE PROBLEMÓW

35 Rozwiązywanie problemów

36 DODATEK

36 Dane techniczne

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wygląda produktu.
• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy:
  (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).
  (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).
• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.

CO ZOSTAŁO DOSTARCZONE

PRZED PRZECZYTANIEM TEJ INSTRUKCJI OBSŁUGI

Przed przeczytaniem instrukcji obsługi, należy zapoznać się z następującymi pojęciami.

▶Symbole używane w instrukcji

Symbol	Termin Definicja
	Przestroga	Dotyczy sytuacji, w których funkcja nie działa lub ustawienia mogą zostać anulowane.
	Uwaga	Dotyczy wskazówek lub instrukcji na stronie, pomagających w obsłudze każdej funkcji.

Sprawdź, czy dostarczono wszystkie akcesoria przedstawione poniżej.

Pilot zdalnego sterowania/baterie (Rozmiar AAA)

Przewód zasilania : 3 szt.

Zasilacz transformatorowy (do jednostki głównej)

Przewód HDMI

Szablon do montażu na ścianie

Śruba mocująca : 2 szt.

Śruby : 2 szt.

Wspornik do montażu na ścianie : 2 szt.

Wtyczka sieciowa (Zależnie od kraju i modelu)

Podłącz wtyczkę sieciową do zasilacza. Poprawne podłączenie zostanie zakończone odglosem „pstryknięcia”.

Nie wolno odłączać wtyczki sieciowej od zasilacza (po podłączeniu nie można jej już odłączyć).

• Wygląd akcesoriów może się nieznacznie różnic od powyższych ilustracji.
• Aby odróżnić lewy głośnik dźwięku przestrzennego od prawego, sprawdź etykietę umieszczoną z tyłu każdego głośnika.
• Zależnie od regionu wtyczka sieciowa może mieć różny wygląd lub może być dostarczona już zamocowana do zasilacza.

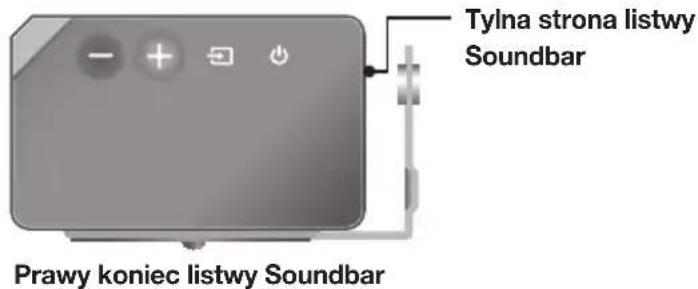

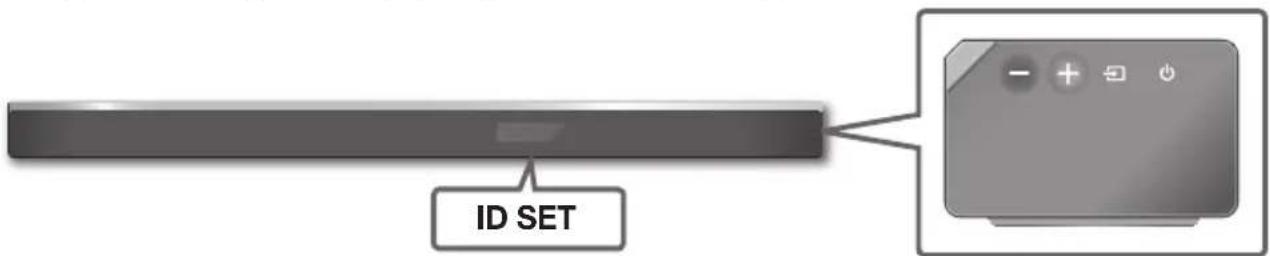

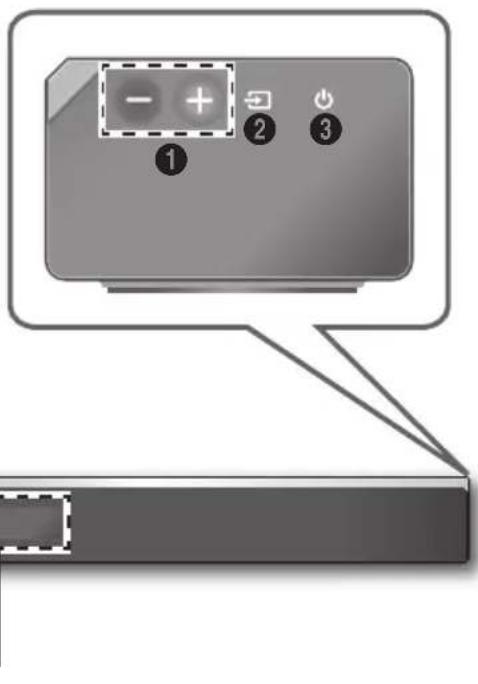

PANEL PRZEDNI/PRAWY

① Przycisk + / - (Głośność)

Steruje poziomem głośności.

Wartość numeryczna poziomu głośności pojawia się na wyświetlaczu panelu przedniego.

② Przycisk - Zródło)

Umożliwia wybranie wejścia D.IN, AUX, HDMI1, HDMI2, BT.

- Aby włączyć tryb BT PAIRING, naciśnij i przytrzymaj ten przycisk w trybie BT.

③ Przycisk (Zasilanie)

Włącza i wyłącza urządzenie Soundbar.

Strona prawa

Wyświetla bieżący słuchania.

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund. Od momentu naciśnięcia przycisku zasilania mija 20 sekund, zanim jednostka zacznie odtwarzać dźwięk.
• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.
• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora.

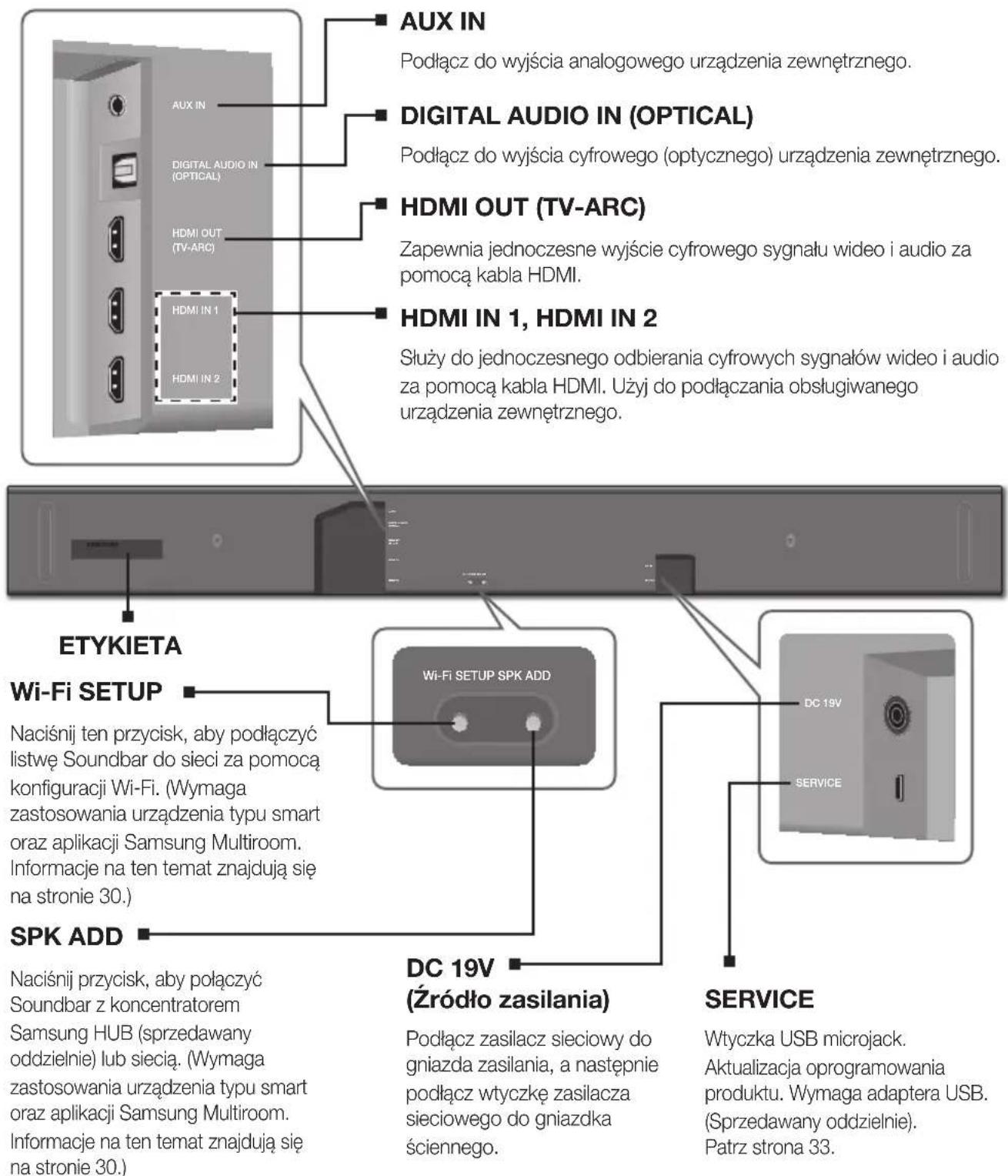

PANEL DOLNY

AUX IN Podłącz do wyjścia analogowego urządzenia zewnętrznego. DIGITAL AUDIO IN (OPTICAL) Podłącz do wyjścia cyfrowego (optycznego) urządzenia zewnętrznego. HDMI OUT (TV-ARC) Zapewnia jednoczesne wyjście cyfrowego sygnału wideo i audio za pomocą kabla HDMI. HDMI IN 1, HDMI IN 2 Służy do jednoczesnego odbierania cyfrowych sygnałów wideo i audio za pomocą kabla HDMI. Użyj do podłączania obsługowanego urządzenia zewnętrznego. ETYKIETA Wi-Fi SETUP Naciśnij ten przycisk, aby podłączyć listwę Soundbar do sieci za pomocą konfiguracji Wi-Fi. (Wymaga zastosowania urządzenia typu smart oraz aplikacji Samsung Multiroom. Informacje na ten temat znajdują się na stronie 30.) SPK ADD DC 19V (Źródło zasilania) Podłącz zasilacz sieciowy do gniazda zasilania, a następnie podłącz wtyczkę zasilacza sieciowego do gniazdka ściennego. SERVICE Wtyczka USB microjack. Aktualizacja oprogramowania produktu. Wymaga adaptera USB. (Sprzedawany oddzielnie). Patrz strona 33.

• Podczas odłączania kabla zasilania zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij kabla.
• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną wykonane połączenia pomiędzy wszystkimi podzespołami.

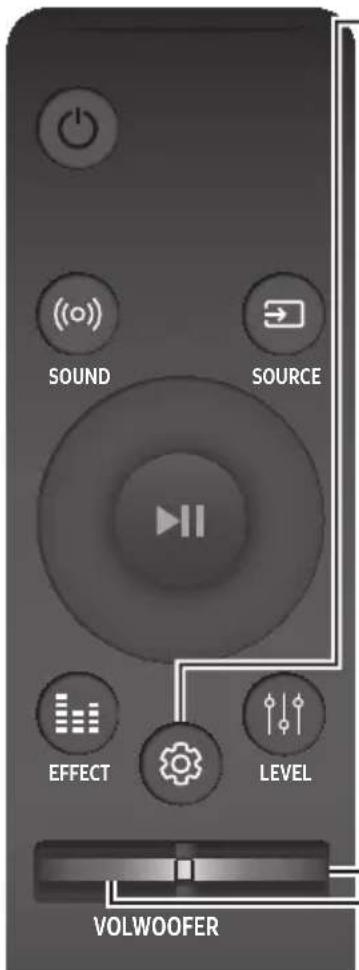

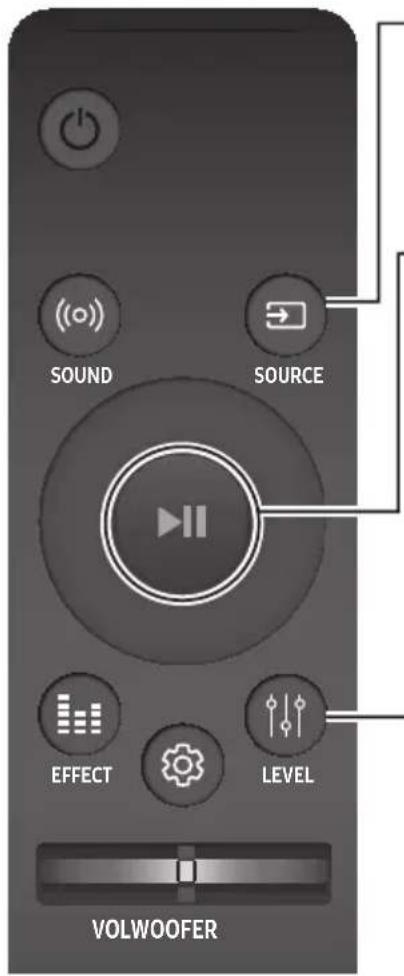

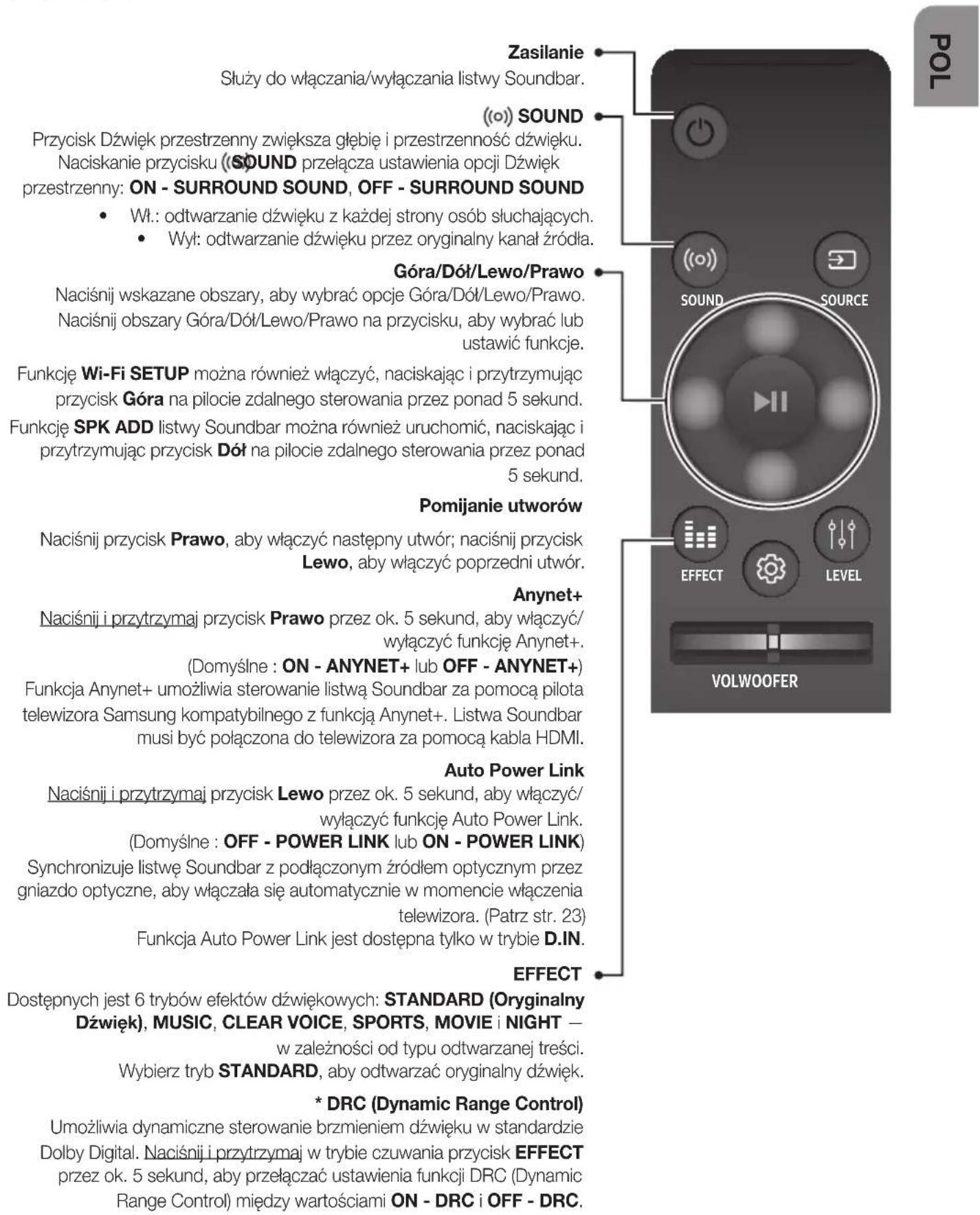

PILOT

Zasilanie Służy do włączania/wyłączania listwy Soundbar. ((o)) SOUND Przycisk Dźwięk przestrzenny zwiększa głębię i przestrzenność dźwięku. Naciskanie przycisku ((SOUND) przełącza ustawienia opcji Dźwięk przestrzenny: ON - SURROUND SOUND, OFF - SURROUND SOUND Wt.: odtwarzanie dźwięku z każdej strony osób słuchających. Wyt: odtwarzanie dźwięku przez oryginalny kanał źródła. Góra/Dół/Lewo/Prawo Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/Prawo. Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje. Funkcję Wi-Fi SETUP można również włączyć, naciskając i przytrzymując przycisk Góra na pilocie zdalnego sterowania przez ponad 5 sekund. Funkcję SPK ADD listwy Soundbar można również uruchomić, naciskając i przytrzymując przycisk Dół na pilocie zdalnego sterowania przez ponad 5 sekund. Pomijanie utworów Naciśnij przycisk Prawo, aby włączyć następny utwór; naciśnij przycisk Lewo, aby włączyć poprzedni utwór. Anynet+ Naciśnij i przytrzymaj przycisk Prawo przez ok. 5 sekund, aby włączyć/ wyłączyć funkcję Anynet+. (Domyślne : ON - ANYNET+ lub OFF - ANYNET+) Funkcja Anynet+ umożliwia sterowanie listwą Soundbar za pomocą pilota telewizora Samsung kompatybilnego z funkcją Anynet+. Listwa Soundbar musi być połączona do telewizora za pomocą kabla HDMI. Auto Power Link Naciśnij i przytrzymaj przycisk Lewo przez ok. 5 sekund, aby włączyć/ wyłączyć funkcję Auto Power Link. (Domyślne : OFF - POWER LINK lub ON - POWER LINK) Synchronizuje listwę Soundbar z podłączonym źródłem optycznym przez gniazdo optyczne, aby włączała się automatycznie w momencie włączenia telewizora. (Patrz str. 23) Funkcja Auto Power Link jest dostępna tylko w trybie D.IN. EFFECT Dostępnych jest 6 trybów efektów dźwiękowych: STANDARD (Oryginalny Dźwięk), MUSIC, CLEAR VOICE, SPORTS, MOVIE i NIGHT — w zależności od typu odtwarzanej treści. Wybierz tryb STANDARD, aby odtwarzać oryginalny dźwięk. * DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Naciśnij i przytrzymaj w trybie czuwania przycisk EFFECT przez ok. 5 sekund, aby przełączać ustawienia funkcji DRC (Dynamic Range Control) między wartościami ON - DRC i OFF - DRC.

- Telewizor można obsługiwać za pomocą pilota telewizora.

Naciśnij, aby wybrać źródło podłączone do listwy Soundbar.

\* Tryb BT PAIRING

Aby włączyć tryb BT PAIRING w funkcji Bluetooth, naciśnij i przytrzymaj przycisk SOURCE przez ponad 5 sekund.

Odtwarzanie/Pauza (BT / WIFI)

Naciśnij przycisk ▶II, aby tymczasowo wstrzymać odtwarzanie utworu muzycznego.

Ponownie naciśnij przycisk ▶II, aby odtworzyć wybrany utwór muzyczny.

LEVEL

Listwa ATMOS Soundbar obsługuje dźwięk z kanału 5.1.4. Za pomocą tego przycisku można regulować głośność każdego z głośników. Naciśnij ten przycisk, za pomocą przycisku Lewo/Prawo wybierz głośnik, a następnie za pomocą przycisków Góra/Dół zwiększ lub zmniejsz poziom (głośności).

Głośnik dźwięku przestrzennego (lewy)
Głośnik dźwięku przestrzennego (prawy)

Głośnik		Symbol wyświetlony na wyświetlaczu OLED podczas regulacji poziomu
Urządzenie główne	Lewy z przodu FL
	Lewy górny z przodu FTL
	Środkowy C
	Prawy z przodu FR
	Prawy górny z przodu FTR
Głośnik dźwięku przestrzennego (lewy)	Lewy głośnik dźwięku przestrzennego	SL
	Lewy górny głośnik dźwięku przestrzennego	STL
Głośnik dźwięku przestrzennego (prawy)	Prawy głośnik dźwięku przestrzennego	SR
	Prawy górny głośnik dźwięku przestrzennego	STR

\* Włączanie/wyłączanie funkcji Tryb oczekiwania sieci

Naciśnij i przytrzymaj przycisk LEVEL, przez ok. 5 sekund, aby włączyć/ wyłączyć opcję Tryb oczekiwania sieci. (Patrz strona 32).

Naciśnij, aby wybrać TREBLE, BASS lub AUDIO SYNC. Następnie, przy użyciu przycisków Góra/Dół ustaw głośność tonów TREBLE lub BASS od -3 \~ +3.

Naciśnij i przytrzymaj przycisk (Kontrola dźwięku) przez ok. 5 sekund, aby dostosować dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz (Lewo/Prawo), a dla każdej z nich można wybrać ustawienie od -6 do +6 (Góra/Dół).

Jeśli zestaw Soundbar jest podłączony do telewizora cyfrowego i obraz wideo nie jest zsynchronizowany z dźwiękiem, można je zsynchronizować za pomocą przycisków (Kontrola dźwięku). Za pomocą przycisków Góra/Dół można wybrać opóźnienie dźwięku z zakresu od 0 ms \~ 300 ms. Funkcja Synchronizacja audio może nie być dostępna w trybie BT.

WOOFER

Naciśnij przycisk w górę lub w dół, aby wyregulować głośność głośnika niskotonowego do wartości -12 lub od -6 do +6. Naciśnięcie przycisku powoduje ustawienie głośności subwoofera z powrotem na 0.

Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.

Wycisz

Naciśnij przycisk VOL, aby wyciszyć dźwięk. Naciśnij go ponownie, aby wyłączyć wyciszenie.

▶Sterowanie głośnością listwy Soundbar za pomocą pilota telewizora

1. Naciśnij i przytrzymaj przycisk ((o)) SOUND przez co najmniej 5 sekund, gdy listwa Soundbar jest włączona.
2. Na wyświetlaczu listwy Soundbar pojawi się napis „ON - TV REMOTE”.
3. W menu telewizora, aby dźwięki z telewizora były emitowane przez głośnik zewnętrzny.

• Funkcja nie jest dostępna w trybach TV ARC, BT, HDMI1 i HDMI2. (Funkcja dostępna tylko w trybach D.IN (optyczny) i AUX).
• Na pilocie do telewizora obsługiwane są tylko przyciski sterowania głośnością i wyciszania. Inne przyciski nie będą działać.
• Menu opcji mogą się różnić w zależności od modelu i producenta telewizora. Więcej informacji znajduje się w instrukcji obsługi telewizora.
• Funkcja jest obsługiwana przez urządzenia następujących producentów:

- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

- Funkcja może nie być obsługiwana przez pilota w zależności od jego marki.

- Aby wyłączyć tę opcję, należy nacisnąć i przytrzymać przycisk((o)) SOUND przez 5 sekund. Na wyświetlaczu listwy Soundbar pojawi się napis „OFF - TV REMOTE”.

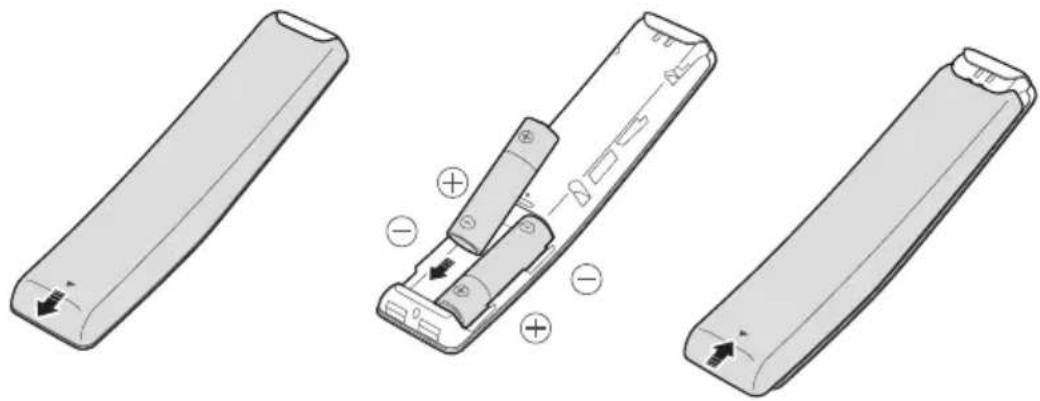

WKŁADANIE BATERII (2 × BATERIA AA)

Zsuń pokrywę baterii w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia.

Wóż 2 baterie AA (1,5 V), odpowiednio dostosowując ich biegunowość +/- . Wsuń z powrotem pokrywę baterii.

Ukryty przycisk		Strona z informacjami
Przycisk na pilocie Funkcja
((o)) SOUND	Włączenie/wyłączenie funkcji Pilot do telewizora	Strona 11
SOURCE	Parowanie BT	Strona 28
▶II (Odtwarzanie/Pauza)	Włączenie/wyłączenie funkcji Auto Power Down(w trybie AUX)	Strona 27
VOL	ID SET	Strona 20
Góra	WIFI SETUP	Strona 9
Dół	ADD SPEAKER	Strona 9
Lewo	Włączenie/wyłączenie Auto Power Link	Strona 23
Prawo	Włączenie/wyłączenie Anynet+	Strona 9
(Kontrola dźwięku)	EQ 7-pasmowy	Strona 11
EFFECT	Włączenie/wyłączenie DRC	Strona 9
LEVEL	Włączenie/wyłączenie funkcji Tryb oczekiwania sieci	Strona 32

DANE TECHNICZNE SYGNAŁU WYJŚCIOWEGO DLA RÓŻNYCH TRYBÓW USTAWIENIA EFEKT DŻWIĘKOWY

* Jeśli źródłem sygnału jest system Dolby Atmos®, sygnał wyjściowy obsługuje kanał 5.1.4. Funkcja efekt dźwiękowy nie jest dostępna.

INSTALACJA LISTWY SOUNDBAR

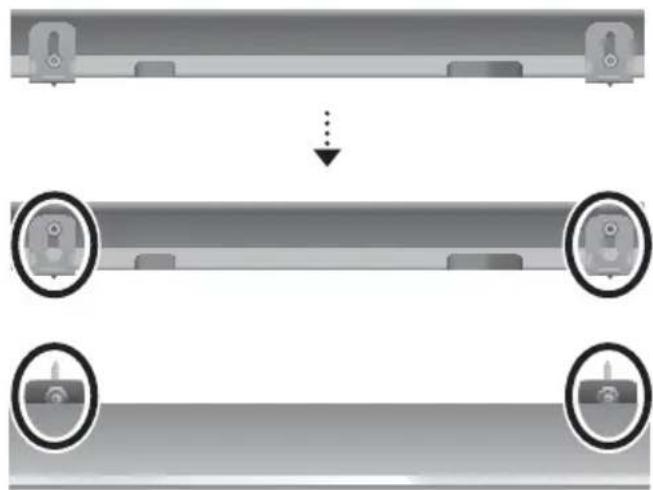

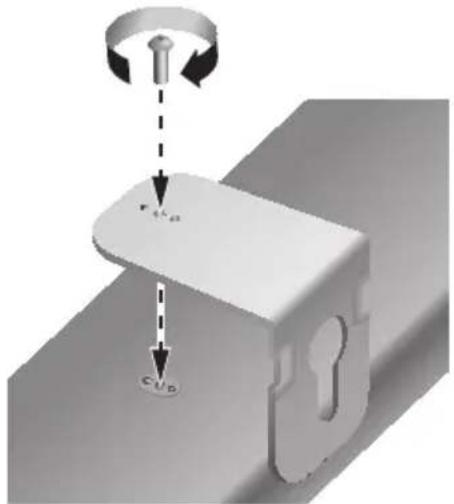

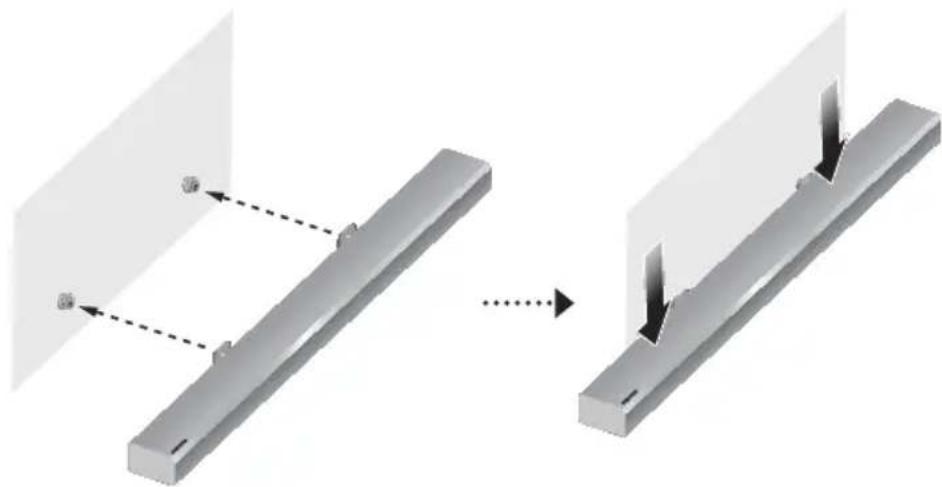

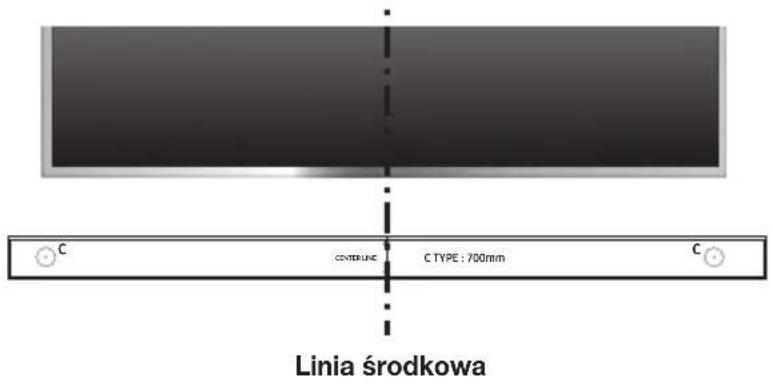

MONTOWANIE WSPORNIKA ŚCIENNEGO

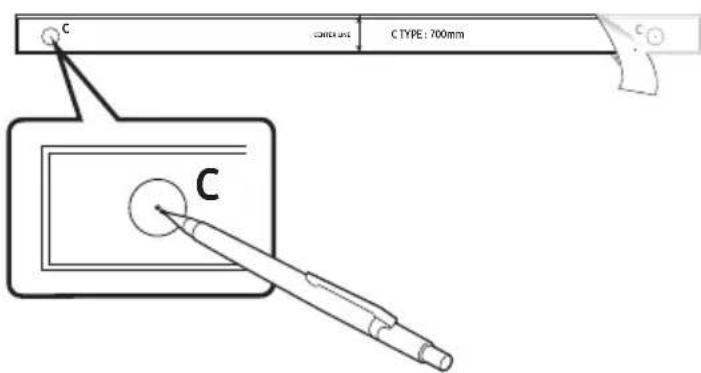

▶Środki ostrożności przy instalacji

• Należy montować wyłącznie na pionowych ścianach.
• Do instalacji unikać miejsc wysokiej temperatury i wilgotności w przeciwnym razie ściana może nie utrzymać urządzenia.
• Należy sprawdzić nośność ściany. Jeśli ściana nie jest wystarczająco mocna, aby udźwignąć urządzenie, należy ją wzmocnić lub zainstalować urządzenie na innej ścianie, która może udźwignąć ciężar urządzenia.
• Należy zakupić i zastosować wkręty mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.). W miarę możliwości należy zamontować wkręty wsporcze w kołkach w ścianie.
• Należy zakupić odpowiednie wkręty zależnie od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar.
• Średnica : M5
• Długość : zalecane L 35 mm lub dłuższe
• Podłączyć przewody z urządzenia do urządzeń zewnętrznych przed zamontowaniem urządzenia na ścianie.
• Pamiętaj, aby wyłączyć jednostkę przed instalacją i odłączyć ją od gniazdka zasilania.
  W przeciwnym razie mogłoby dojść do porażenia prądem elektrycznym.

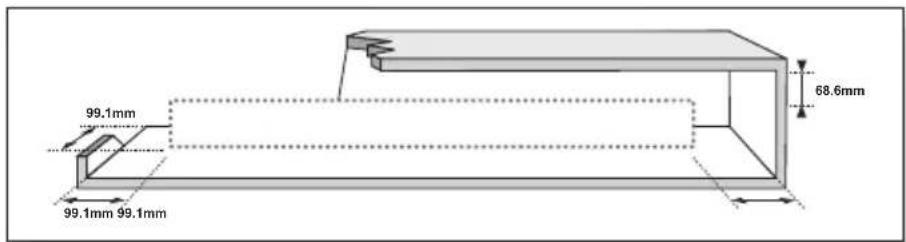

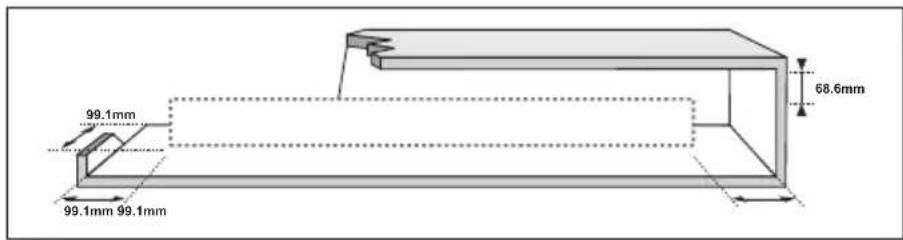

5 cm lub więcej

1. Umieścić element Szablon do montażu na ścianie na powierzchni ściany.

2. Element Szablon do montażu na ścianie musi być ustawiony poziomo.

3. Jeśli telewizor jest zamontowany na ścianie, listwę Soundbar należy przymocować co najmniej 5 cm poniżej telewizora.

C CENTERLINE C TYPE : 700mm C Linia środkowa

1. Wyrównać oznaczenie Linia środkowa papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocować taśmą do ściany element Szablon do montażu na ścianie.

- Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru instalacji.

1. Zaznaczyć długopisem lub ostrym ołówkiem na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory C-TYPE na obu końcach szablonu. Następnie zdemontować element Szablon do montażu na ścianie.

2. Używając wiertła odpowiedniej wielkości, wywiercić w ścianie otwory w zaznaczonych miejscach.

- Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

1. W każdy element Śruba mocująca wcisnąć śrubę (sprzedawane oddzielnie), a następnie mocno wkręcić ją w otwór śruby wsporczej.

1. W odpowiednim ułożeniu na spodniej części listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba (M4 × L12).

Tylna strona listwy Soundbar Prawy koniec listwy Soundbar

- Podczas montażu upewnij się, że części do zawieszania elementów Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar. Patrz rysunek powyżej.

1. Zamontować listwę Soundbar z przymocowanym elementem Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na elementach Śruba mocująca na ścianie.

1. Zsuń listwę Soundbar w dół, jak pokazano poniżej, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca.

- Zsuń elementy Wspornik do montażu na ścianie w dół, aby zamocowały się na elementach Śruba mocująca.

DEMONTAŻ LISTWY SOUNDBAR ZE ŚCIANY

1. Aby zdjąć listwę Soundbar ze wspornika ściennego, pchnij ją w kierunku wskazywanym przez strzałkę.

• Nie należy zawieszać się na zamontowanym urządzeniu i należy unikać jego uderzania oraz upuszczania.
• Zamocuj urządzenie solidnie na ścianie tak, aby nie spadło. Upadek urządzenia może doprowadzić do obrażeń ciała użytkownika lub uszkodzenia produktu.
• Po zainstalowaniu urządzenia na ścianie należy się upewnić, że nie istnieje możliwość pociągnięcia kabli połączeniowych przez dzieci.
• Aby zapewnić optymalne działanie urządzenia zamontowanego na ścianie, system głośników należy zamontować co najmniej 5 cm pod telewizorem, jeśli jest on także zamontowany na tej ścianie.
• Ze względów bezpieczeństwa, jeśli urządzenie nie jest zamontowane na ścianie, należy je umieścić na wytrzymalej, płaskiej powierzchni, nie stwarzającej ryzyka spadnięcia.

MONTAŻ GŁOŚNIKÓW DŻWIĘKU PRZESTRZENNEGO NA ŚCIANIE

Uchwyty naścienne można kupić oddzielnie, aby zamontować głośniki dźwięku przestrzennego na ścianie.

▶Uwagi przy zakupie

- Wytrzymywane obciążenia: Ponad 8,0 kg

- Wielkość otworu: śruba 1/4 cala, średnica gwintu: 20

• Montaż uchwytu naściennego jest opcjonalny. Dlatego też odpowiednie akcesoria należy zakupić oddzielnie.
• Montaż uchwytów umożliwiających montaż naścienny głośników dźwięku przestrzennego powinien przeprowadzać wykwalifikowany monter.
• Należy zwrócić się do profesjonalnej firmy montażowej, aby zamontowała produkt na ścianie.
• Przed montażem uchwytów do montażu ściennego należy sprawdzić wytrzymałość ściany. Jeśli jest niewystarczająca, przed montażem uchwytów do montażu ściennego należy wzmocnić ścianę.
• Więcej informacji zawiera instrukcja obsługi uchwytu naściennego.
• Firma Samsung Electronics nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu spowodowane jego nieprawidłowym montażem.
• Należy uważać, aby nie zamontować głośników bokiem ani do góry nogami.

PODŁĄCZANIE SUBWOOFERA I GŁOŚNIKÓW DŻWIĘKU PRZESTRZENNEGO

• Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wykonane wszystkie połączenia pomiędzy komponentami.
• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.
• W przypadku wyłączenia jednostki głównej bezprzewodowy subwoofer i głośnik dźwięku przestrzennego przejdą w stan oczekiwania, a dioda LED STANDBY z tyłu obudowy mignie kilkakrotnie na niebiesko, po czym zmieni kolor na czerwony.
• Jeśli w pobliżu listwy Soundbar korzystasz z urządzenia, które używa tej samej częstotliwości (2,4GHz) co listwa Soundbar, mogą wystąpić zakłócenia dźwięku.
• Maksymalna odległość bezprzewodowego przesyłu sygnału z jednostki głównej wynosi ok. 10 metrów, jednak może ona zależeć od otoczenia. Jeśli między jednostka główną a bezprzewodowym subwooferem lub głośnikiem dźwięku przestrzennego będzie się znajdować ściana z żelbetonu lub żelaza, działanie systemu może nie być możliwe, ponieważ sygnał bezprzewodowy nie przenika żelaza.

• Bezprzewodowy subwoofer i głośniki dźwięku przestrzennego wyposażono w odpowiednie anteny odbiorcze. Jednostki te należy umieścić z dala od wody i chronić przed wilgocią.
• W celu zapewnienia optymalnej jakości odstuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera i głośników przestrzennych jest wolny od przeszkód mogących wpływać na jego jakość.

Zalecany układ głośników

TV Urządzenie główne Soundbar Subwoofer 90° 110° 110° Głośnik dźwięku przestrzennego (lewy) Głośnik dźwięku przestrzennego (prawy)

PODŁĄCZANIE AUTOMATYCZNE

1. Podłącz głośnik niskotonowy i głośniki dźwięku przestrzennego do zasilania.
2. Podłącz listwę Soundbar do zasilania, a następnie naciśnij przycisk 📍 na pilocie lub z prawej strony listwy Soundbar.
3. Głośnik niskotonowy i głośniki dźwięku przestrzennego zostaną automatycznie podłączone do listwy Soundbar.
4. Po zakończeniu automatycznego parowania włączą się niebieskie wskaźniki z tyłu głośnika niskotonowego i głośników dźwięku przestrzennego.

• Jeśli świeci się czerwony wskaźnik z tyłu głośnika niskotonowego lub głośników dźwięku przestrzennego bądź też jeśli niebieski wskaźnik świeci się światłem stałym, oznacza to, że nie można automatyczne sparować urządzeń. W takim przypadku głośniki należy podłączyć ręcznie.
• Jakość dźwięku bezprzewodowego subwoofera można poprawić wybierając efekt dźwiękowy. (Patrz strona 9)
• Waźne: przed rozpoczęciem upewnij się, że w pilocie znajdują się baterie. Instrukcje znajdują się na str. 12.

LINK

LINK

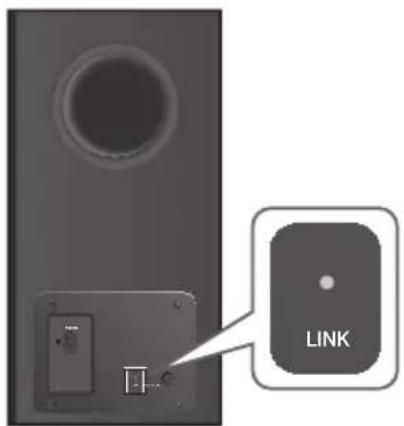

Tylna część głośnika niskotonowego Tylna część głośnika dźwięku przestrzennego

REÇZNE PODŁĄCZANIE GŁOŚNIKA NISKOTONOWEGO I GŁOŚNIKÓW DŻWIĘKU PRZESTRZENNEGO W RAZIE NIEPOWODZENIA PODŁĄCZANIA AUTOMATYCZNEGO

Zanim zaczniesz

• Upewnij się, że listwa Soundbar, głośnik niskotonowy i głośniki dźwięku przestrzennego są podłączone.

• Upewnij się, że listwa Soundbar jest włączona.

• Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego i głośników dźwięku przestrzennego przez co najmniej 5 sekund. Czerwony wskaźnik z tyłu każdego głośnika się wyłączy, a niebieski wskaźnik zacznie migać.

Tylna część głośnika niskotonowego

LINK STANDEY ID SET

Tylna część lewego i prawego głośnika dźwięku przestrzennego

1. Wyłącz listwę Soundbar.
2. Naciśnij i przytrzymaj przycisk VOL na pilocie przez co najmniej 5 sekund z wyłączoną (Wył.) listwą Soundbar.

1. Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

ID SET

Prawa strona listwy Soundbar

1. Gdy niebieskie wskaźniki na obudowie subwoofera i głośnikach dźwięku przestrzennego migają, należy włączyć zasilanie przyciskiem który znajduje się po prawej stronie jednostki głównej, lub za pomocą pilota zdalnego sterowania.
2. Po pomyślnym ustanowieniu połączenia niebieskie wskaźniki na tylnej części głośnika niskotonowego i głośników dźwięku przestrzennego włączą się bez migania.

- W przypadku niepowodzenia procesu łączenia niebieski wskaźnik będzie migał. Przejdź do kroku 1 i rozpocznij od nowa.

LAMPKA LED STANU NA OBUDOWIE SUBWOOFERA I GŁOŚNIKÓW DŻWIĘKU PRZESTRZENNEGO

Lampka LED	Stan Opis Rozwiązanie
Czerwona Świeci się		Stan oczekiwania(gdy główna jednostka listwySoundbar jest wyłączona)	Należy sprawdzić zasilanie głównejjednostki listwy Soundbar
		Brak połączenia	Należy ponownie nawiązać połączenie(informacje na temat ręcznego łączeniaznajdują się w instrukcji obsługi)
Niebieska	Świeci się	Nawiązane połączenie(prawidłowe działanie)	-
	Miga	Stan oczekiwania(gdy główna jednostka listwySoundbar jest wyłączona)	Należy sprawdzić zasilanie głównejjednostki listwy Soundbar
		Brak połączenia	Należy ponownie nawiązać połączenie(informacje na temat ręcznego łączeniaznajdują się w instrukcji obsługi)
Niebieska iczerwona	Miga Usterka		Należy skontaktować się z centrumobstugi.

PODŁĄCZANIE DO TELEWIZORA

- Waźne: Przed rozpoczęciem należy się upewnić, że w pilocie znajduje się bateria. Instrukcje znajdują się na str. 12.

POŁĄCZENIA Z TELEWIZOREM PRZY UŻYCIU KABLA HDMI (CYFROWEGO)

1. Podłącz kabel HDMI z gniazda HDMI OUT (TV-ARC) z tyłu produktu do gniazda HDMI IN w telewizorze.
2. Naciśnij przycisk ➞ po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb D.IN.

• HDMI to interfejs umożliwiający cyfrową transmisję danych wideo i audio poprzez jedno złącze.
• Jeśli telewizor posiada port ARC, podłącz kabel HDMI do portu HDMI IN (ARC).
• W miarę możliwości zaleca się stosowanie bezrdzeniowego kabla HDMI. Korzystając z kabla HDMI ze rdzeniem, użyj kabla o średnicy mniejszej niż 14 mm.
  • Wymaga włączonej funkcji Anynet+.
• Funkcja ta nie jest dostępna, jeśli przewód HDMI nie obsługuje trybu ARC.

PODŁĄCZANIE DO TELEWIZORA ZA POMOĆĄ CYFROWEGO KABLA OPTYCZNEGO

1. Połącz gniazdo (audio) DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem OPTICAL OUT telewizora za pomocą cyfrowego kabla optycznego (sprzedawany oddzielnie).

2. Naciśnij przycisk ➞ po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb D.IN.

▶ Auto Power Link

W przypadku podłączenia urządzenia głównego do telewizora za pomocą kabla optycznego ustaw funkcję Auto Power na opcję ON, aby listwa Soundbar była automatycznie włączana po włączeniu telewizora.

1. Połącz listwę Soundbar z telewizorem za pomocą cyfrowego kabla optycznego. (sprzedawany oddzielnie)
2. Naciśnij przycisk → na górnym panelu urządzenia głównego lub przycisk SOURCE na pilocie, aby wybrać tryb D.IN.
3. Naciśnij i przytrzymaj przez 5 sekund przycisk Lewo na pilocie zdalnego sterowania, aby włączyć/wyłączyć funkcję Auto Power Link.

• Domyślnie funkcja Auto Power Link jest włączona.
- W zależności od podłączonego urządzenia funkcja Auto Power Link może nie działać.
• Ta funkcja jest dostępna tylko w trybie D.IN.

PODŁĄCZANIE DO URZĄDZEŃ ZEWNETRZNYCH

HDMI to standardowy cyfrowy interfejs służący do łączenia takich urządzeń jak telewizor, rzutnik, odtwarzacz DVD, odtwarzacz Blu-ray, przystawka STB i inne.

Technologia HDMI pozwala na przesyłanie cyfrowego sygnału dźwiękowego o najwyższej jakości, umożliwiając uzyskanie znakomitego obrazu i dźwięku w takiej postaci, w jakiej są one wytwarzane przez źródło cyfrowe.

PODŁĄCZANIE URZĄDZEŃ W CELU UŻYCIA FUNKCJI DOLBY ATMOS®

Ten produkt obsługuje technologię Dolby Atmos®.

- Waźne: technologia Dolby Atmos® jest dostępna wyłącznie w trybie HDMI.

1. Za pomocą kabla HDMI podłącz port HDMI IN 1 lub HDMI IN 2 z tyłu produktu do portu HDMI OUT urządzenia cyfrowego.

2. Naciśnij przycisk → z prawej strony listwy Soundbar lub przycisk SOURCE na pilocie, aby wybrać opcję HDMI1 lub HDMI2.

3. Wybrany tryb HDMI wyświetla się na panelu wyświetlacza listwy Soundbar, a urządzenie odtwarza dźwięk.

- Po włączeniu opcji Dolby Atmos® włączy się i zacznie świecić niebieska dioda LED znajdująca się przy prawej krawędzi listwy Soundbar.

4. Konfiguracja funkcji Dolby Atmos® w odtwarzaczu BD lub innym urządzeniu.

- Sprawdź opcje sygnału wyjściowego audio w menu ustawień odtwarzacza BD lub innego urządzenia.

- Upewnij się, że dla strumieniowego przesyłania bitów w opcjach sygnału wyjściowego wybrano opcję „Bez szyfrowania”.

np. dla odtwarzacza firmy Samsung: Menu główne → Ustawienia → Dźwięk →

Cyfrowy sygnał wyjściowy: Wybierz opcję Strumieniowe przesyłanie bitów (nieprzetworzone).

- Jeśli w opcjach sygnału wejściowego audio dostępna jest opcja Wtórny sygnał audio, upewnij się, że wybrano dla niej ustawienie Wył..

- Funkcja Dolby Atmos® działa wyłącznie w trybie HDMI. Nie jest kompatybilna z innymi źródłami sygnału wejściowego.

- Funkcia Dolby Atmos® działa wyłącznie w kanałach 5.1.4.

- Upewnij sie, że zawartość obsługuje technologie Dolby Atmos®.

PRZEWÓD HDMI

1. Za pomocą kabla HDMI podłącz port HDMI IN 1 lub HDMI IN 2 z tyłu produktu do portu HDMI OUT urządzenia cyfrowego.

2. Naciśnij przycisk → z prawej strony listwy Soundbar lub przycisk SOURCE na pilocie, aby wybrać opcję HDMI1 lub HDMI2.

3. Wybrany tryb HDMI wyświetla się na panelu wyświetlacza listwy Soundbar, a urządzenie odtwarza dźwięk.

KABEL AUDIO OPTYCZNY LUB ANALOGOWY

To urządzenie jest wyposażone w jedno cyfrowe wejściowe gniazdo optyczne i jedno gniazdo wejściowe audio analogowe (AUX), co umożliwia połączenie z urządzeniami zewnętrznymi na dwa sposoby.

▶Kabel AUX

1. Połącz gniazdo AUX IN (audio) na urządzeniu głównym z gniazdem AUDIO OUT na urządzeniu źródłowym za pomocą kabla audio.

2. Naciśnij przycisk → po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb AUX.

▶Kabel Optyczny

1. Połącz gniazdo (audio) DIGITAL AUDIO IN (OPTICAL) na jednostce głównej z gniazdem wyjścia optycznego OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego kabla optycznego.

2. Naciśnij przycisk → po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb D.IN.

TRYB WEJŚCIA

Naciśnij przycisk ➞ po prawej stronie urządzenia głównego lub przycisk SOURCE na pilocie i wybierz żądany tryb.

Prawy koniec listwy Soundbar

Tryb wejścia Wyświetlacz
Cyfrowe wejście optyczneWejście ARC (HDMI OUT)	D.IN
Wejście AUX	AUX
Wejście HDMI	HDMI1, HDMI2
Tryb BLUETOOTH	BT

FUNKCJA AUTO POWER DOWN

Urządzenie wyłącza się automatycznie w następujących warunkach:

• Tryb D.IN/BT
  -Jeżeli przez 5 minut nie zostanie odebrany żaden sygnał audio.
• Tryb HDMI1/HDMI2
  -Jeżeli przez 15 minut nie zostanie odebrany żaden sygnał audio.

- Tryb AUX

-Jeśli przez 5 minut nie zostanie podłączony przewód AUX.

- Jeżeli po podłączeniu przewodu do gniazda AUX przez 8 godzin nie zostanie naciśnięty żaden PRZYCISK. (Funkcję Auto Power Down można wyłączyć tylko w tym przypadku.)

Aby wyłączyć funkcję Auto Power Down w czasie pracy w trybie AUX, należy nacisnąć przycisk ▶II i przytrzymać go przez 5 sekund. Na wyświetlaczu zostanie wyświetlony komunikat ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN.

BLUETOOTH

Urządzenie Bluetooth można podłączyć do listwy Soundbar i bezprzewodowo słuchać muzyki w standardzie stereo.

ŁĄCZENIE SYSTEMU SOUNDBAR Z URZĄDZENIEM BLUETOOTH

Sprawdź, czy urządzenie Bluetooth obsługuje funkcję zestawu słuchawek stereo obsługującego funkcję Bluetooth.

1. Naciśnij przycisk ➞ po prawej stronie listwy Soundbar lub przycisk SOURCE na pilocie i wybierz tryb BT.
2. Na przednim wyświetlaczu listwy Soundbar pojawi się komunikat BT READY lub BT PAIRING.
3. Wybierz menu Bluetooth na urządzeniu Bluetooth, które ma być podłączone. (Patrz instrukcja obsługi urządzenia Bluetooth.)

4. Wybierz „[AV] Samsung Soundbar Kxxx“ z listy.

5. Gdy zestaw Soundbar jest podłączony do urządzenia Bluetooth, na przednim panelu zostanie wyświetlony komunikat [Nazwa urządzenia Bluetooth] → BT.

6. Nazwa urządzenia może być wyświetlona tylko w języku angielskim. Nazwa napisana w innym języku zostanie podkreślona „ _”.

7. W przypadku nieudanego sparowania urządzenia Bluetooth z listwą Soundbar należy usunąć wcześniejszą pozycję „[AV] Samsung Soundbar Kxxx” z urządzenia Bluetooth, przełączyć się do trybu BT PAIRING, naciskając i przytrzymując przycisk po prawej stronie obudowy jednostki głównej lub przycisk SOURCE na pilocie zdalnego sterowania, a następnie ponownie uruchomić na urządzeniu Bluetooth wyszukiwanie listwy Soundbar.

8. Odtwórz muzykę na podłączonym urządzeniu.

9. Można słuchać muzyki odtwarzanej w podłączonym urządzeniu Bluetooth z systemu Soundbar.

10. W trybie BT funkcje: Odtwarzaj/Wstrzymaj/Następny/Poprzedni nie są dostępne. Funkcje te jednak są dostępne w urządzeniach Bluetooth z obsługa AVRCP.

• Jeśli podczas podłączania urządzenia Bluetooth zostanie wyświetlone żądanie wprowadzenia kodu PIN, wprowadź <0000>.
• Jednorazowo może być skojarzone tylko jedno urządzenie Bluetooth.
• Połączenie Bluetooth zostanie przerwane w przypadku wyłączenia zestawu Soundbar.
• Zestaw Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w poniższych przypadkach:

-Jeżeli wokół systemu Soundbar występuje silne pole elektryczne.

• Jeżeli kilka urządzeń Bluetooth jest skojarzonych z systemem Soundbar jednocześnie.
• Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na właściwym miejscu lub działa nieprawidłowo.

- Należy pamiętać, że urządzenia takie jak kuchenki mikrofalowe, adaptery bezprzewodowej sieci LAN, lampy fluorescencyjne oraz kuchenki gazowe wykorzystują ten sam zakres częstotliwości, co urządzenie Bluetooth, co może powodować zakłócenia elektryczne.

• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).
• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).
• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (z zestawem słuchawkowym).
• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar Kxxx” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb BT.
• Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).
• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat BT PAIRING.

ODŁĄCZANIE URZĄDZENIA BLUETOOTH OD SYSTEMU SOUNDBAR

Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

- System Soundbar zostanie odłączony.

- Gdy system Soundbar jest odłączony od urządzenia Bluetooth, na przednim wyświetlaczu systemu Soundbar pojawi się komunikat BT DISCONNECTED.

ODŁĄCZANIE SYSTEMU SOUNDBAR OD URZĄDZENIA BLUETOOTH

Naciśnij przycisk SOURCE na pilocie lub przycisk → po prawej stronie produktu, aby przełączyć z trybu BT (Bluetooth) w inny lub wyłączyć listwę Soundbar.

- Podłączone urządzenie Bluetooth będzie przez pewien czas czekało na odpowiedź z systemu Soundbar, po czym zakończy połączenie. (Czas odłączenia może się różnić w zależności od urządzenia Bluetooth)

- W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m.

- System Soundbar wyłącza się automatycznie po 5 minutach w trybie gotowości.

▶ Więcej informacji o połączeniu Bluetooth

Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

• Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli:
• Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar.
• Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe.
• W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

- System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

- Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

- W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

- Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.

- To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.

KORZYSTANIE Z APLIKACJI MULTIROOM

Aplikacja Samsung Multiroom umożliwia połączenie listwy Soundbar z urządzeniem typu smart, siecią i Internetem. Po połączeniu listwy Soundbar z urządzeniem typu smart z zainstalowaną aplikacją Multiroom można również bezprzewodowo połączyć listwę Soundbar z wieloma urządzeniami Samsung Multiroom i odtwarzać przez nie dźwięk.

ZANIM ROZPOCZNIESZ

▶ Podstawowe informacje o komunikacji

Wymagania:

1. Router bezprzewodowy i urządzenie typu smart.
2. Ruter bezprzewodowy należy podłączyć do Internetu.
3. Urządzenie inteligentne należy podłączyć do rutera za pomocą połączenia Wi-Fi.

INSTALOWANIE APLIKACJI SAMSUNG MULTIROOM

Aby korzystać z listwy Soundbar w połączeniu z aplikacją Samsung Multiroom, należy pobrać i zainstalować aplikację Samsung Multiroom na urządzeniu typu smart. Aplikację można pobrać ze sklepu Google Play lub App Store. Po zainstalowaniu aplikacji Samsung Multiroom można odtwarzać za pomocą listwy Soundbar muzykę zapisaną na swoim urządzeniu typu smart, na innych podłączonych urządzeniach, dostarczaną przez dostawcę treści lub przesyłaną strumieniowo przez internetowe stacje radiowe.

▶Android lub iOS

Pobierz aplikację Samsung Multiroom z serwisu Google Play lub App Store w urządzeniu inteligentnym.

* Wyszukiwanie : Samsung Multiroom

GET IT ON Google Play

lub

▶Uruchamianie aplikacji Samsung Multiroom

Aby uruchomić aplikację Samsung Multiroom, należy dotknąć ikonę Multiroom na urządzeniu typu smart.

W urządzeniu inteligentnym wybierz aplikację Samsung Multiroom.

Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie inteligentnego urządzenia.

Aplikacja Samsung Multiroom umożliwia korzystanie z następujących funkcji:

- Pozwala odtwarzać pliki muzyczne zapisane w telefonie komórkowym, różne źródła muzyki oraz internetowe stacje radiowe.

[AV] Samsung Soundbar Kxxx Muzyka z telefonu komórkowego My Phone Radio internetowe serwis muzyczny ALBUMS Album A Album B Album C Album D Album E More ARTISTS

KORZYSTANIE Z FUNKCJI NETWORK STANDBY ON

Funkcja Network Standby On jest dostępna, jeśli pomiędzy urządzeniem inteligentnym a listwą Soundbar zostało prawidłowo nawiązane połączenie bezprzewodowe. Funkcja ta automatycznie włącza listwę Soundbar w przypadku próby nawiązania przez urządzenie inteligentne połączenia z listwą Soundbar przez Bluetooth lub Wi-Fi. Jeśli listwa Soundbar została włączona przez połączenie Bluetooth, jej tryb wprowadzania zostanie automatycznie ustawiony na BT. Aby możliwe było włączenie listwy Soundbar za pomocą połączenia Wi-Fi, aplikacja Samsung Multiroom musi być zainstalowana na urządzeniu typu smart.

1. Podłącz urządzenie inteligentne do listwy Soundbar.
2. Włącz funkcję Network Standby On naciskając przycisk LEVEL na pilocie listwy Soundbar i przytrzymując ponad 5 sekund. Funkcję można wyłączyć naciskając ponownie przycisk LEVEL i przytrzymując przez ponad 5 sekund.

• Funkcja Network Standby On jest dostępna tylko wtedy, gdy listwa Soundbar znajduje się na liście sparowanych urządzeń urządzenia typu smart. (Urządzenie typu smart i listwa Soundbar musiały co najmniej raz zostać wcześniej sparowane).
• Listwa Soundbar zostanie wyświetlona na liście wyszukiwanych urządzeń urządzenia inteligentnego tylko wtedy, gdy na listwie Soundbar wyświetlony jest komunikat [BT READY] lub [WiFi READY].

- Jeśli funkcja Network Standby On nie działa

- Funkcja Network Standby On jest ustawiona na Wył.. Ustaw opcję WŁ..

- Połączenie Wi-Fi do listwy Soundbar zostanie przerwane, jeśli odłączony zostanie przewód zasilania lub nastąpi przerwa w zasilaniu. Włącz listwę Soundbar i podłącz ponownie.

AKTUALIZACJA OPROGRAMOWANIA

SERVICE Kabel Micro USB-USB (kupowany oddzielnie)

AKTUALIZACJA PRZY UŻYCIU USB

Firma Samsung może w przyszłości zapewniać aktualizacje oprogramowania wewnętrznego listwy Soundbar.

Jeżeli dostępna będzie aktualizacja oprogramowania wewnętrznego, możliwe będzie jego uaktualnienie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar.

Należy pamiętać, że w przypadku większej liczby plików aktualizacji, należy je zapisywać w urządzeniu USB pojedynczo i używać ich do aktualizacji oprogramowania po kolei.

Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung.com lub skontaktować się z centrum obsługi telefonicznej Samsung.

▶Procedura aktualizacji

1. Podłącz kabel adaptera Micro USB-USB z męską wtyczką Micro USB 2.0 (typu B) na jednym końcu i standardowym wtykiem żeńskim 2.0 USB (typu A) na drugim końcu do gniazda Micro USB na listwie Soundbar.

- Kabel adaptera Micro USB-USB jest sprzedawany oddzielnie. W celu zakupu należy skontaktować się z Centrum Serwisowym firmy Samsung lub Działem Obsługi Klienta firmy Samsung.

1. Aby pobrać oprogramowanie dla produktu, należy wykonać opisane poniżej czynności: Należy przejść do witryny firmy Samsung pod adresem samsung.com/sec → wyszukać model urządzenia i wybrać opcję obsługi klienta (nazwa opcji może się zmienić).
2. Zapisz pobrane oprogramowanie na dysku przenośnym USB, a następnie wybierz opcję „Wyodrębnij do folderu o określonej nazwie”, aby rozpakować folder.
3. Wyłączyć listwę Soundbar i do portu żeńskiego portu na kablu adaptera micro USB podłączyć dysk przenośny USB, na którym znajduje się aktualizacja oprogramowania.
4. Włączyć listwę Soundbar. W ciągu 3 minut wyświetli się okno UPDATE i rozpocznie się proces aktualizacji.
5. Po zakończeniu aktualizacji listwa Soundbar automatycznie wyłączy się i włączy.

- Jeśli zmieniono źródło sygnału wejściowego po aktualizacji albo ponownym podłączeniu przewodu zasilającego, należy zmienić źródło sygnału wejściowego na telewizor albo na wybrane źródło.

▶Jeśli UPDATE nie została wyświetlona

1. Wyłącz listwę Soundbar, podłącz urządzenie pamięci masowej USB z plikami aktualizacji do gniazda USB listwy Soundbar.
2. Odłącz kabel zasilania, podłącz go ponownie i włącz urządzenie.

• Włóż urządzenie USB zawierające aktualizację oprogramowania wewnętrznego do portu USB głównego urządzenia.
• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu pamięci masowej USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar.
• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.
• Po zakończeniu aktualizacji rozpocznie się konfiguracja użytkownika w urządzeniu Soundbar. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji. Należy pamiętać, że aktualizacja oprogramowania spowoduje także rozłączenie a następnie ponowne połączenie subwoofera. Jeśli połączenie subwoofera nie zostanie automatycznie ustanowione ponownie po aktualizacji, patrz strona 19. Jeśli aktualizacja oprogramowania się nie powiedzie, należy sprawdzić, czy dysk przenośny USB nie jest uszkodzony.
• Użytkownicy komputerów Mac powinny użyć dysku przenośnego USB w formacie MS-DOS (FAT).
• Niektóre urządzenia pamięci USB nie są obsługiwane, zależnie od producenta.

AUTOMATYCZNA AKTUALIZACJA

Nawet jeśli listwa Soundbar jest wyłączona, listwa Soundbar automatycznie sprawdzi najnowsze oprogramowanie i kontynuuje aktualizację, jeśli jest podłączona do Internetu.

• Listwa Soundbar jest skonfigurowana tak, aby domyślnie uruchamiać automatyczną aktualizację.
• Aby korzystać z funkcji automatycznej aktualizacji, należy podłączyć listwę Soundbar do Internetu.
• Połączenie Wi-Fi do listwy Soundbar zostanie przerwane, jeśli odłączony zostanie przewód zasilania lub nastąpi przerwa w zasilaniu. W razie odcięcia zasilania, należy włączyć listwę Soundbar i ponownie ją podłączyć.

ROZWIAŻYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.

Urządzenie się nie włącza.
• Czy kabel zasilania jest podłączony do gniazda?	→ Podłącz kabel zasilania do gniazda.

Funkcja nie działa, gdy naciskany jest dany przycisk.
• Czy w powietrzu są ładunki elektrostatyczne?	→ Odłącz kabel zasilania i podłącz ponownie.

Brak dźwięku.
Czy włączona jest funkcja wyciszenia?Czy głośność ustawiona jest na minimalną?	→ Naciśnij przycisk VOL, aby wyłączyć tę funkcję.→ Ustaw głośność.

Pilot nie działa.
Czy baterie są wyczerpane?Czy odległość pomiędzy pilotem a jednostką główną jest zbyt duża?	→ Wymień baterie.→ Przesuń bliżej do urządzenia.

Czerwona dioda na subwooferze będzie migać i subwoofer nie będzie generował żadnego dźwięku.
Subwoofer może nie być podłączony do głównej części urządzenia.	→ Spróbuj ponownie połączyć subwoofer.(Patrz str. 19)

Subwoofer warkocze i zauważalnie drga.
• Spróbuj wyregulować wibracje subwoofera.	→ Naciśnij przycisk WOOFER na pilocie w góre lub w dół, aby wyregulować jego wartość (między -12, -6 i +6).

DANE TECHNICZNE

OGÓLNE	Waga	Urządzenie główne Soundbar	6,7 kg
		Subwoofer (PS-KW1-2)	9,6 kg
		Głośnik dźwięku przestrzennego (PS-KS2-1 (L), PS-KS2-2 (P))	2,0 kg
	Wymiary (szer. x wys. x głęb.)	Urządzenie główne Soundbar	1210,2 x 81,7 x 131,4 mm
		Subwoofer (PS-KW1-2)	203,9 x 399,0 x 414,3 mm
		Głośnik dźwięku przestrzennego (PS-KS2-1 (L), PS-KS2-2 (P))	120,2 x 210,9 x 141,0 mm
	Zakres temperatur roboczych		+5°C do +35°C
	Zakres wilgotności roboczej		10 % do 75 %
HDMI Wideo			1080p,1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
WZMACNIACZ	Znamionowa moc wyjściowa	Urządzenie główne Soundbar	18W x 11, 4 ohm, THD≤10%
		Subwoofer (PS-KW1-2)	162W, 3 ohm, THD≤10%
		Głośnik dźwięku przestrzennego (PS-KS2-1 (L), PS-KS2-2 (P))	35W x 4, 4 ohm, THD≤10%
Obsługiwane formaty plików do odtwarzania			LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS
Moc wyjściowa urządzenia bezprzewodowego	Maks. moc nadajnika BT		100 mW dla 2,4 GHz–2,4835 GHz
	Maks. moc nadajnika Wi-Fi		100 mW dla 2,4 GHz–2,4835 GHz, 5,15 GHz–5,35 GHz i5,47 GHz–5,725 GHz
	Maks. moc nadajnika SRD		100 mW dla 2,4 GHz–2,4835 GHz i5,15 GHz–5,25 GHz/25 mW dla 5,725 GHz–5,825 GHz

* Konstrukcja, dane techniczne urządzenia oraz ekran Aplikacje mogą ulec zmianie bez uprzedzenia.
* Znamionowe dane techniczne

- Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

-Wagę i wymiary podano w przybliżeniu.

- Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Spód urządzenia głównego)

※ Ostrzeżenie : W przypadku wyłączenia/włączenia sieci Wi-Fi/Ethernet urządzenie włączy się ponownie.

Całkowite zużycie energii w trybie gotowości (W) (Wszystkie porty są w stanie „WŁ”)		5,8W
Wi-Fi/Ethernet Metoda dezaktywacji portu		Naciskaj przycisk Wi-Fi SETUP na urządzeniu przez 30 sekund, włączyć/wyłączyć sieć Wi-Fi/Ethernet.
Bluetooth Metoda	dezaktywacji portu	Naciskaj przycisk SPK ADD na urządzeniu przez 30 s, aby włączyć/wyłączyć połączenie Bluetooth.

※ Informacja o licencji Open Source

- Aby uzyskać więcej informacji o oprogramowaniu Open Source użytym w tym produkcie, odwiedź stronę: http://opensource.samsung.com

Spertija

• Oprogramowanie Spotify podlega licencjom stron trzecich, które można znaleźć tutaj: www.spotify.com/connect/third-party-licenses.
• Więcej informacji na temat usługi Spotify Connect można znaleźć na stronie www.spotify.com/connect

LICENCJI

DOLBY ATMOS

- Firma Samsung Electronics niniejszym deklaruje zgodność tego sprzętu z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny na stronie pod adresem: http://www.samsung.com, w zakładce Wsparcie > Wyszukiwanie produktu, gdzie należy podać nazwę modelu urządzenia.

Urządzenia można używać we wszystkich krajach UE.

Z funkcji 5Ghz WLAN (Wi-Fi lub SRD) tego urządzenia można korzystać tylko w pomieszczeniach.

Kontakt do SAMSUNG

Jeśli masz pytania dotyczące produktów marki Samsung, zapraszamy do kontaktu z naszą infolinią.

Country	Contact Centre	Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/le/support
GERMANY 06196 77	555 77 www.samsung.com/dc/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	(800.7267864) www.samsung.com/lt/support
SPAIN 00349021726	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pt/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]** (koszt połączenia według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Dealers] 0810-112233	www.samsung.com/at/support

Country Contact Centre		Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSN/A	055 233 999	www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899	www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/al/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009 4000	only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobileand land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt]

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66.

Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego.

Aby chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu odpadów i poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny)

(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

BEZPEČNOSTNÉ OPATRENIA
