Toote tüüp	Heliriba (Soundbar) koos juhtmeta bassikõlariga ja juhtmeta ümbritseva heli kõlaritega
Bränd	Samsung
Mudel	HWK950
Mõõtmed (Peaseade)	1210,2 x 81,7 x 131,4 mm (L x K x S)
Kaal (Peaseade)	6,7 kg
Mõõtmed (Bassikõlar)	203,9 x 399,0 x 414,3 mm (L x K x S)
Kaal (Bassikõlar)	9,6 kg
Mõõtmed (Ümbritseva heli kõlar)	120,2 x 210,9 x 141,0 mm (L x K x S)
Kaal (Ümbritseva heli kõlar)	2,0 kg (mõlemad)
Toiteallikas	Vahelduv-/alalisvoolu toiteadapter (19 V), 3 toitejuhet kaasas
Nominaalne väljundvõimsus (Peaseade)	18 W x 11, 4 Ω, THD ≤ 10 %
Nominaalne väljundvõimsus (Bassikõlar)	162 W, 3 Ω, THD ≤ 10 %
Nominaalne väljundvõimsus (Ümbritseva heli kõlarid)	35 W x 4, 4 Ω, THD ≤ 10 %
Toetatud helivormingud	LPCM 2 kanalit, Dolby Digital, Dolby Atmos (TrueHD/Digital Plus), DTS
Ühenduvus	HDMI (ARC), HDMI IN (x2), digitaalne optiline, analoog AUX, Bluetooth, Wi-Fi
Peamised funktsioonid	Dolby Atmos 5.1.4 kanalit, ümbritsev heli, helirežiimid (Standard, Muusika, Selge hääl, Sport, Kino, Öö), Samsung Multiroom rakendus, automaatne tarkvarauuendus
Töötemperatuur	+5 °C kuni +35 °C
Tööniiskus	10 % kuni 75 %
Ooterežiimi tarbimine (võrk aktiveeritud)	5,8 W
Kaasasolevad tarvikud	Kaugjuhtimispult (AA patareid), toitejuhtmed (x3), vahelduv-/alalisvoolu adapter, HDMI-kaabel, seinakinnituse juhend, kinnituskruvid, seinakinnitused
Puhastamine ja hooldus	Enne puhastamist ühendage seade vooluvõrgust lahti. Kasutage pehmet ja kuiva lappi. Ärge kasutage kemikaale ega vett.
Ohutus	Ärge jätke vihma ega niiskuse kätte. Ühendage maandatud pistikupessa. Ärge blokeerige ventilatsiooniavasid. Kasutage ainult kaasasolevat adapterit.

Korduma kippuvad küsimused - HWK950 SAMSUNG

Kuidas ühendada heliriba teleriga?

Kasutage HDMI-kaablit, et ühendada heliriba HDMI OUT (TV-ARC) pistik teleri HDMI IN (ARC) pistikuga. Seejärel vajutage kaugjuhtimispuldi või külgpaneeli nuppu SOURCE, et valida režiim D.IN. Võite kasutada ka digitaalset optilist kaablit, ühendades DIGITAL AUDIO IN (OPTICAL) teleri optilise väljundiga.

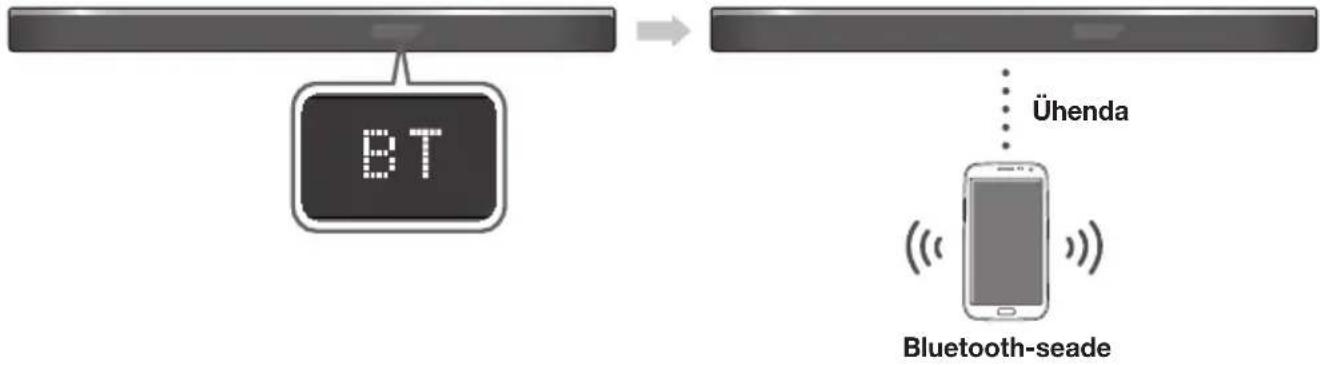

Kuidas ühendada heliriba Bluetoothi kaudu?

Vajutage nuppu SOURCE, et lülituda BT-režiimi. Oma Bluetooth-seadmes otsige seadmeid ja valige [AV] Samsung Soundbar Kxxx. Kui küsitakse PIN-koodi, sisestage 0000. Heliriba kuvab seejärel ühendatud seadme nime.

Kuidas aktiveerida Dolby Atmos heli?

Dolby Atmos töötab ainult HDMI-režiimis (HDMI1 või HDMI2). Ühendage oma ühilduv allikas (Blu-ray-mängija, konsool) HDMI-kaabliga heliriba HDMI IN sisendisse. Oma allikas seadistage heliväljund bitivooks (töötlemata). Heliriba paremal küljel süttib sinine tuli, kui Dolby Atmos on aktiivne.

Miks bassikõlar ei tööta?

Kontrollige esmalt, et bassikõlar on sisse lülitatud. Kui tagumine tuli on punane, on ühendus ebaõnnestunud. Teostage käsitsi ühendus: vajutage bassikõlari taga nuppu ID SET 5 sekundit (sinine tuli vilgub), seejärel hoidke kaugjuhtimispuldi (heliriba välja lülitatud) nuppu VOL all 5 sekundit. Lülitage heliriba sisse: sinine tuli peaks jääma põlema.

Kuidas reguleerida iga kõlari helitugevust?

Vajutage kaugjuhtimispuldi nuppu LEVEL. Kasutage vasak/parem nooleklahve kõlari valimiseks (FL, FTL, C, FR, FTR, SL, STL, SR, STR), seejärel üles/alla nooleklahve helitugevuse reguleerimiseks vahemikus -6 kuni +6.

Kas saan heliriba seinale kinnitada?

Jah, kasutage kaasasolevat seinakinnituse juhendit. Märkige kruvide asukohad, puurige augud, sisestage seinale sobivad tüüblid, seejärel keerake toed kinni. Kinnitage seinakinnitused heliriba külge kaasasolevate kruvidega (M4xL12). Riputage heliriba seina kruvidele ja libistage see allapoole lukustamiseks.

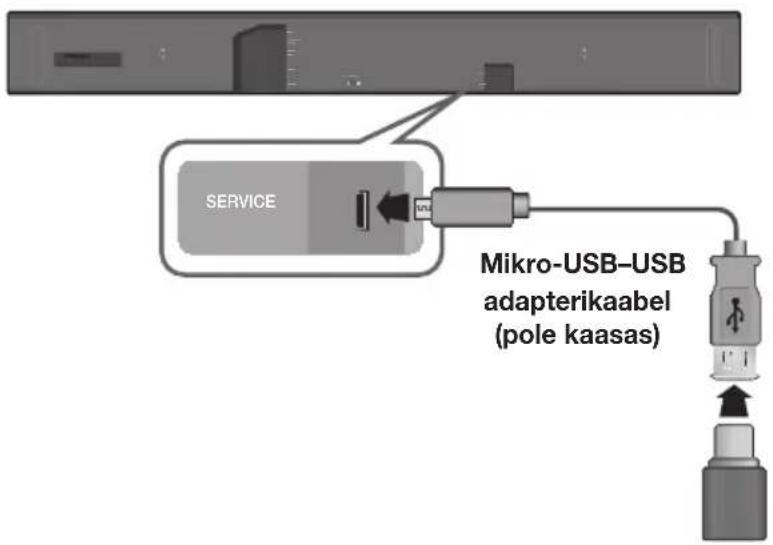

Kuidas värskendada heliriba tarkvara?

USB kaudu: laadige värskendus alla Samsungi veebisaidilt, kopeerige see FAT-vormingus USB-mälupulgale. Ühendage mälupulk SERVICE-pordiga Micro USB-USB adapterkaabli abil (pole kaasas). Lülitage heliriba sisse: ekraanil kuvatakse UPDATE. Ärge ühendage lahti värskenduse ajal. Heliriba taaskäivitub automaatselt. Automaatne värskendus: kui heliriba on Internetiga ühendatud, otsib ja installib see värskendused automaatselt isegi ooterežiimis.

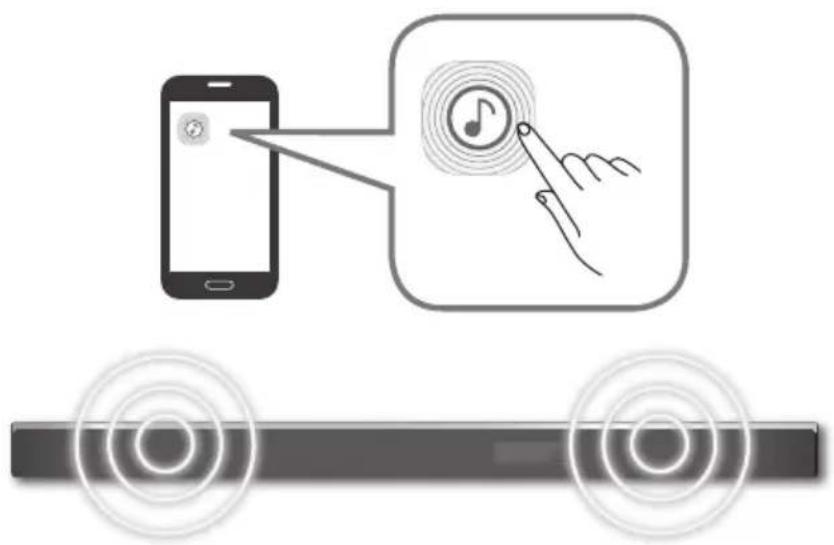

Kuidas kasutada Samsung Multiroom rakendust?

Laadige rakendus Samsung Multiroom alla Google Playst või App Store'ist. Ühendage oma nutitelefon samasse Wi-Fi võrku kui heliriba. Käivitage rakendus ja järgige juhiseid. Saate voogesitada muusikat, juhtida helitugevust ning pääseda juurde voogedastusteenustele ja Interneti-raadiole.

Millised on erinevad helirežiimid ja kuidas neid valida?

Vajutage kaugjuhtimispuldi nuppu EFFECT, et valida järgnevate hulgast: STANDARD (originaalheli), MUSIC (muusika), CLEAR VOICE (selge hääl), SPORTS, MOVIE (kino) ja NIGHT (öö). Iga režiim kohandab heliväljundit vastavalt sisule.

Mida teha, kui kaugjuhtimispult ei tööta?

Kontrollige patareisid: sisestage kaks uut AA patareid, jälgides polaarsust. Veenduge, et kaugjuhtimispuldi ja heliriba vahel pole takistusi. Kui probleem püsib, proovige kaugjuhtimispulti peaseadmele lähemale tuua.

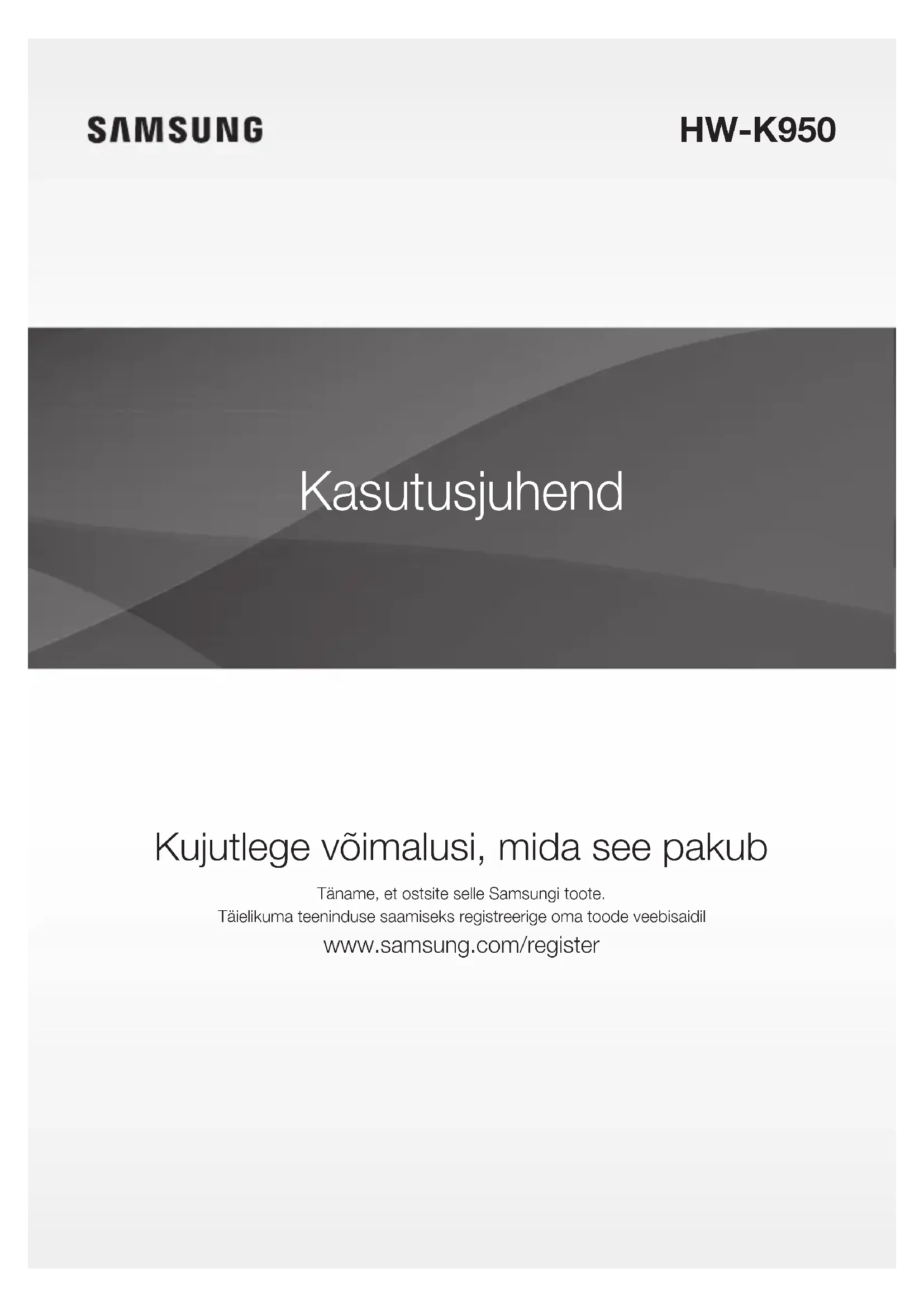

KASUTUSJUHEND HWK950 SAMSUNG

Kujutlege võimalusi, mida see pakub

Täname, et ostsite selle Samsungi toote.

Täielikuma teeninduse saamiseks registreerige oma toode veebisaidil

www.samsung.com/register

OHUTUSALANE TEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD

TEENINDUSTÖÖTAJATE POOLE.

				See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
				See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.

	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

HOIATUS : Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST! : ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.

• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata. Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

ETTEVAATUST!

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetöttu peab toitepistik alati olema kergesti juurdepääsetav.

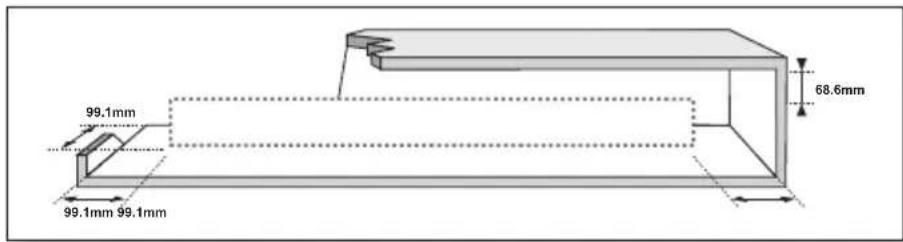

ETTEVAATUSABINÕUD

Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

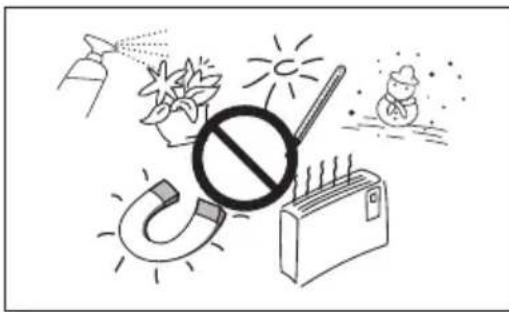

Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

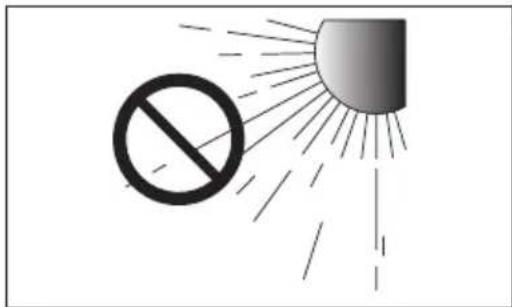

Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

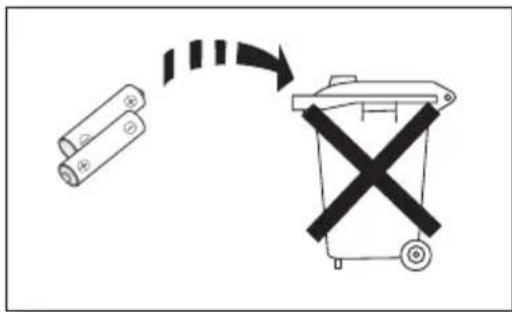

Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

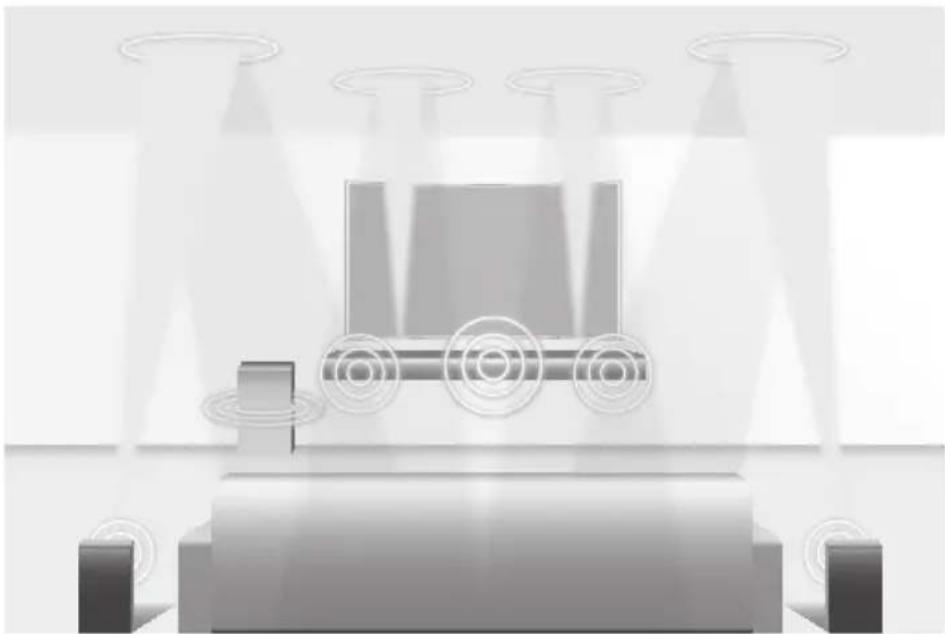

DOLBY ATMOS®

See toode toetab tehnoloogiat Dolby Atmos®.

Tehnoloogia Atmos täiustab olemasolevat 5.1 kanaliga ruumilise heli süsteemi, lisades pea kohale kölari. See ümbritseb kuulaja 360-kraadise heliga ning tagab köikehölmava, körglahutusega, rikkaliku, detailse ja sügavama elamuse. Vt süsteemi ühendamise juhendit leheküljel 24.

SISUKORD

2 ALUSTAMINE

2 Ohutusalane teave
4 Dolby Atmos®
6 Mis on kaasas

7 KIRJELDUSED

7 Esikülje / Parema külje paneel
8 Alumine paneel
9 Kaugjuhtimispult

14 PAIGALDUS

14 Soundbari paigaldamine
14 Seinakinnituse paigaldamine
17 Soundbari eemaldamine seinalt
18 Ruumilise heli kölarite paigaldamine seinale

19 ÜHENDUSED

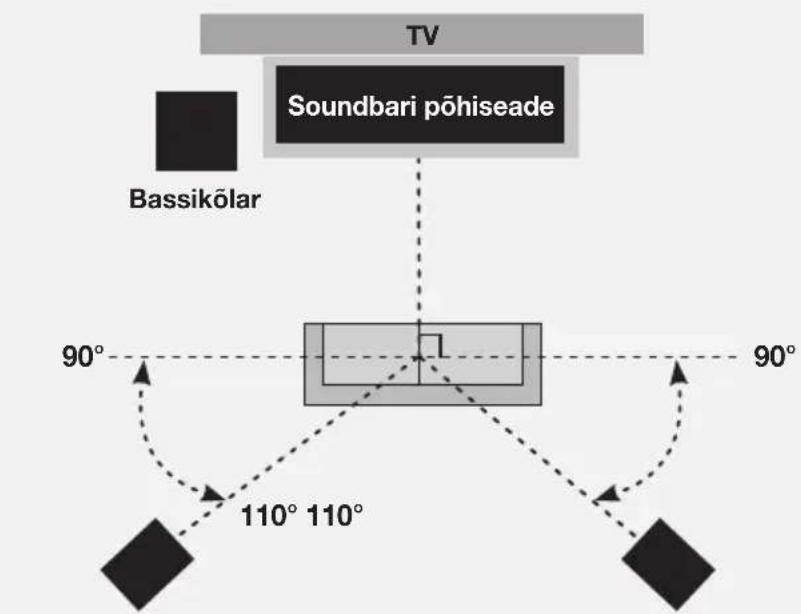

19 Bassikõlari ja ruumilise heli kõlarite ühendamine

22 Teleriga ühendamine

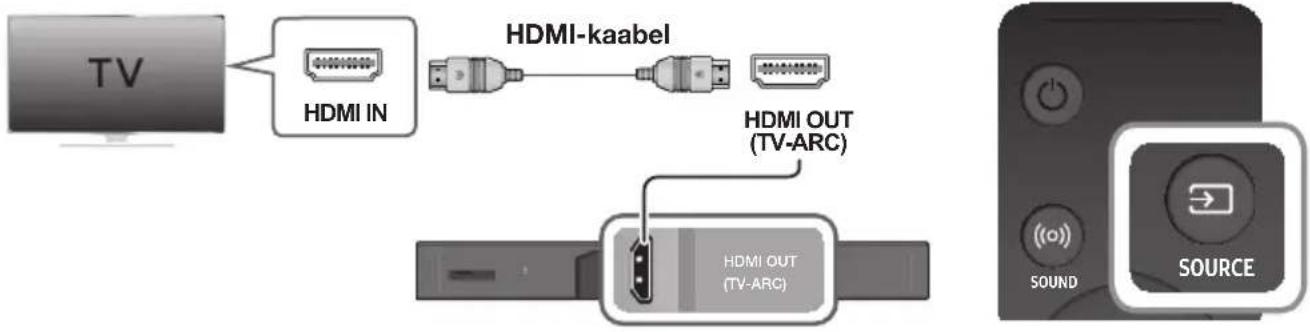

22 Teleriga ühendamine HDMI (digitaalse) kaabli abil

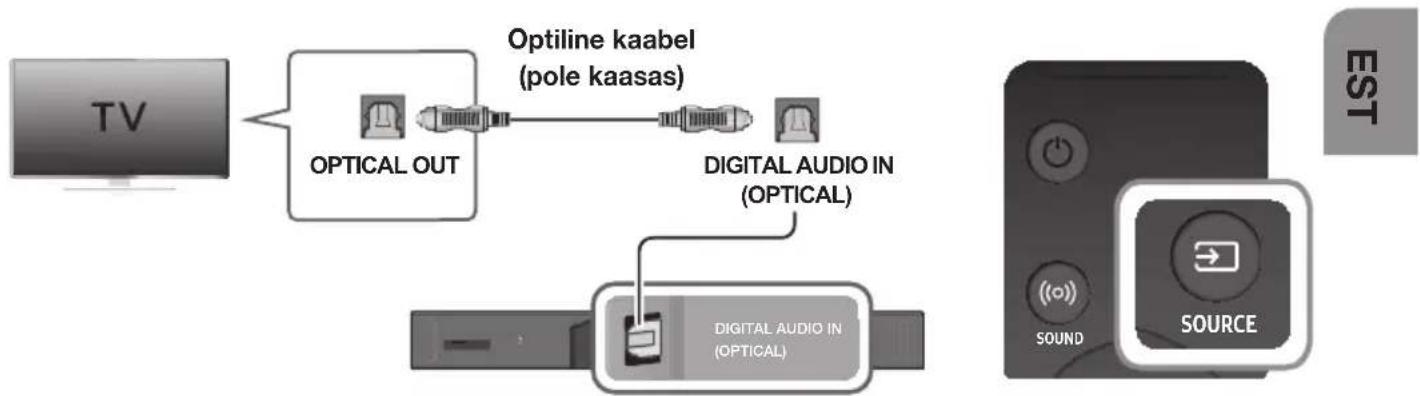

23 Teleri ühendamine digitaalse optilise kaabli abil

24 Ühendamine välisseadmetega

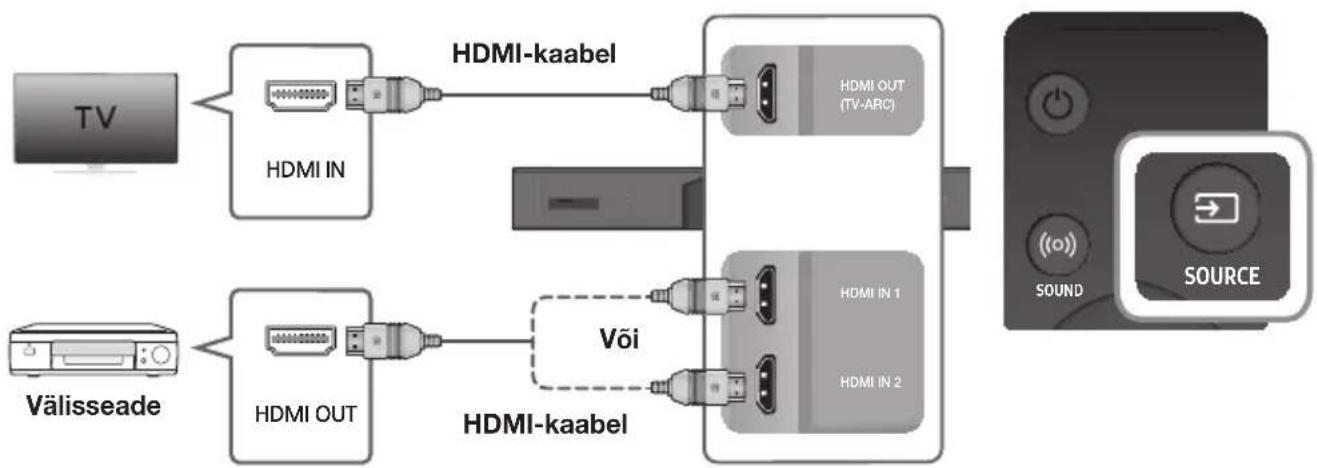

24 Seadmete ühendamine funktsiooni Dolby Atmos® kasutamiseks

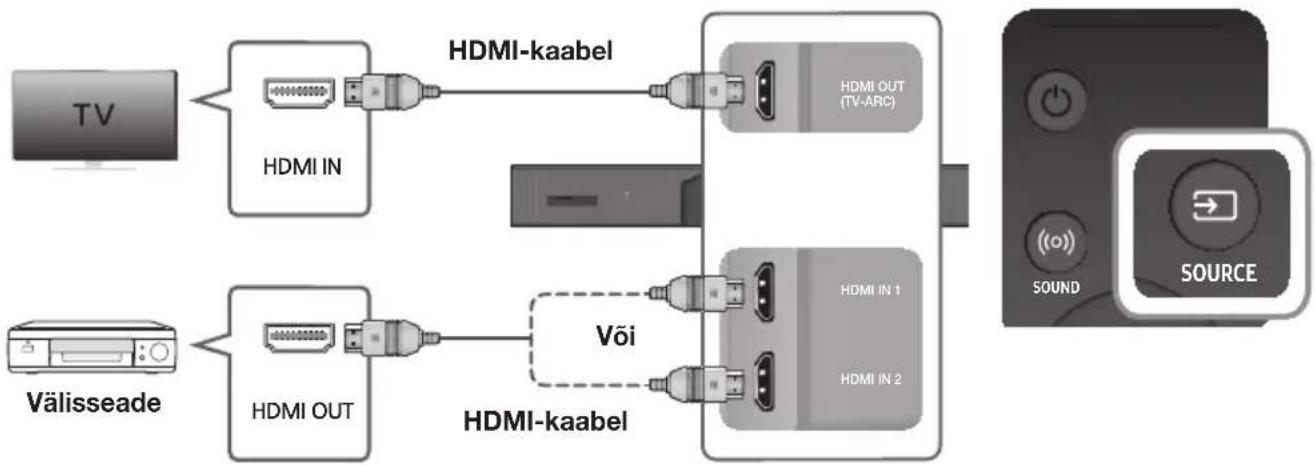

25 HDMI-kaabel

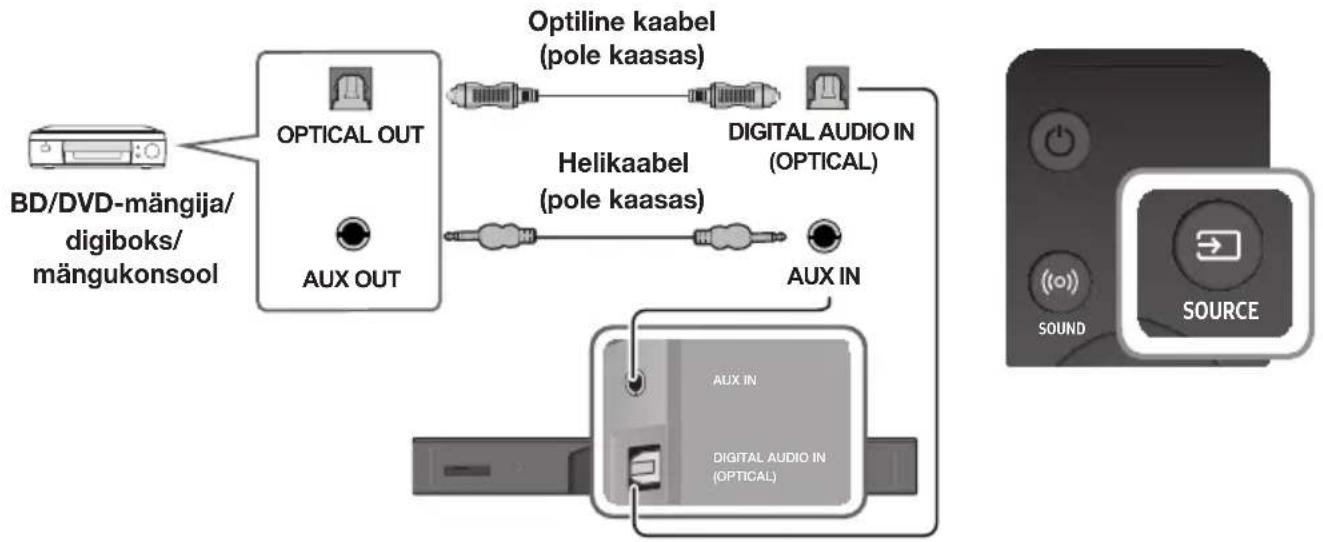

26 Optiline või analooghelikaabel

27 FUNKTSIOONID

27 Sisendrežiim
28 Bluetooth

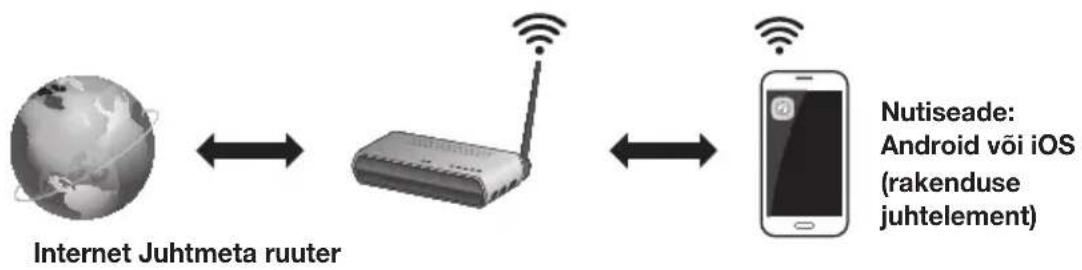

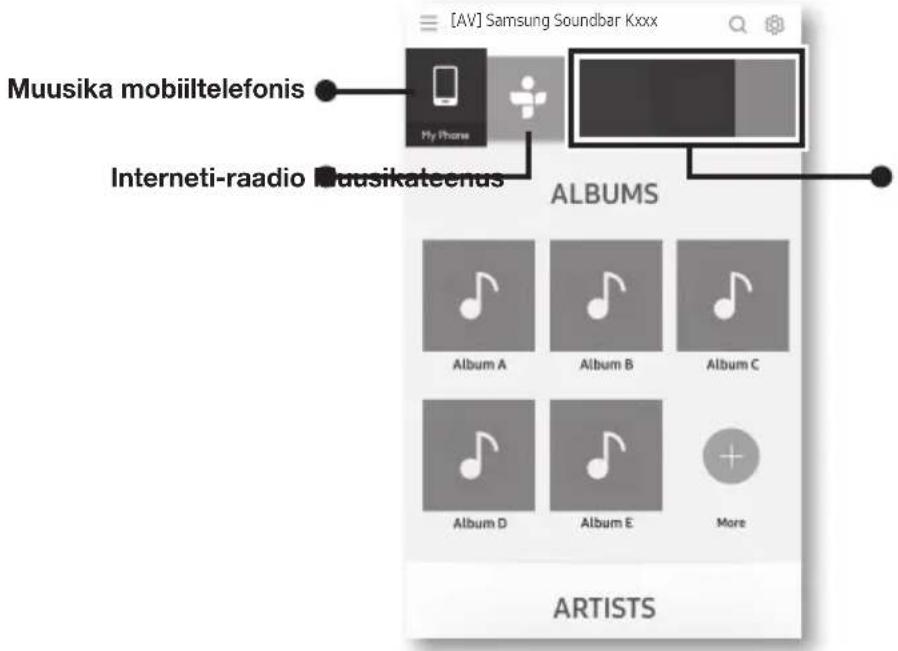

30 Rakenduse Multiroom kasutamine
32 Funktsiooni Network Standby On kasutamine
33 Tarkvaravärskendus

35 TÖRKEOTSING

35 Törkeotsing

36 LISA

36 Tehnilised andmed

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
  • Rakenduda võivad administratiivtasud, kui
  (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud),
  (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

MIS ON KAASAS

ENNE KASUTUSJUHENDI LUGEMIST

Enne kasutusjuhendi lugemist pöörake tähelepanu järgmistele terminitele.

▶ Selles kasutusjuhendis kasutatud ikoonid

Ikoon Termin Definitsioon
	Ettevaatust!	Tähistab olukorda, kus funktsioon ei tööta või sätted võivad olla tühistatud.
	Märkus	Tähistab nõuandeid või juhiseid lehel, mis aitavad teil funktsiooni kasutada.

Kontrollige allpool näidatud tarvikute olemasolu.

Kaugjuhtimispult/patareid (AA-tüüpi)

Toitejuhe : 3 tk

Vahelduvvoolu-/Alalisvooluadapter (põhiseade)

HDMI-kaabel

Seinakinnitusjuhik

Hoidikkruvi : 2 tk

Kruvi : 2 tk

Seinakinnituskronsteini : 2 tk

Vahelduvvoolupistik

(olenevalt riigist ja mudelist)

Ühendage Vahelduvvoolupistik adapteriga, kuni kuulete klöpsu, veendumaks, et need on kindlalt kinnitatud.

Ärge eemaldage pistikut Vahelduvvoolupistik adapteri küljest (seda ei eemaldata enam, kui see on ühendatud).

- Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.

• Ruumilise heli vasaku kölari eristamiseks paremast vaadake kölarite tagaküljel olevat silti.
• Olenevalt piirkonnast võib pistiku Vahelduvvoolupistik välimus olla erinev või see võidakse tarnida adapteriga integreeritud kujul.

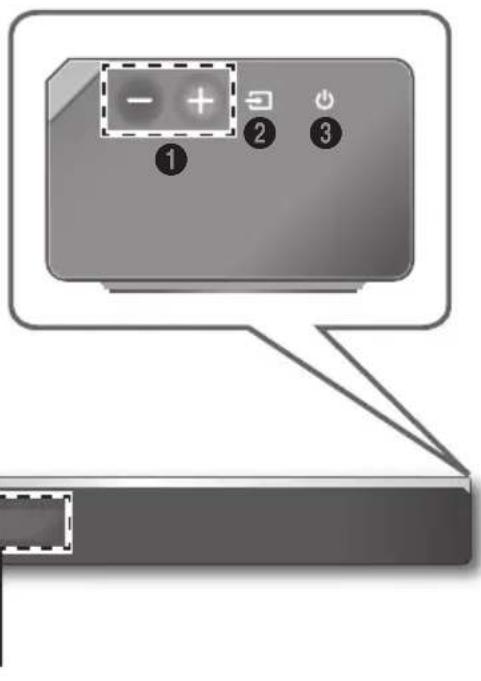

ESIKÜLJE / PAREMA KÜLJE PANEEL

① Nupp +/− (Helitugevus)

Reguleerib helitugevust. Helitugevuse numbriline väärtus kuvatakse esipaneeli ekraanil.

② Nupp (A lika)

Valib D.IN-, AUX-, HDMI1, HDMI2 või BT-sisendi.

- Režiimi BT PAIRING sisselülitamiseks vajutage ja hoidke seda nuppu BT-režiimis all.

③ Nupp (Hoite)

Lülitab toite sisse ja välja.

Parem külg

Kuvab aktiivse režiimi.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul. Kui vajutate toitenuppu, on 20-sekundiline viivitus enne, kui seadmest kölab heli.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

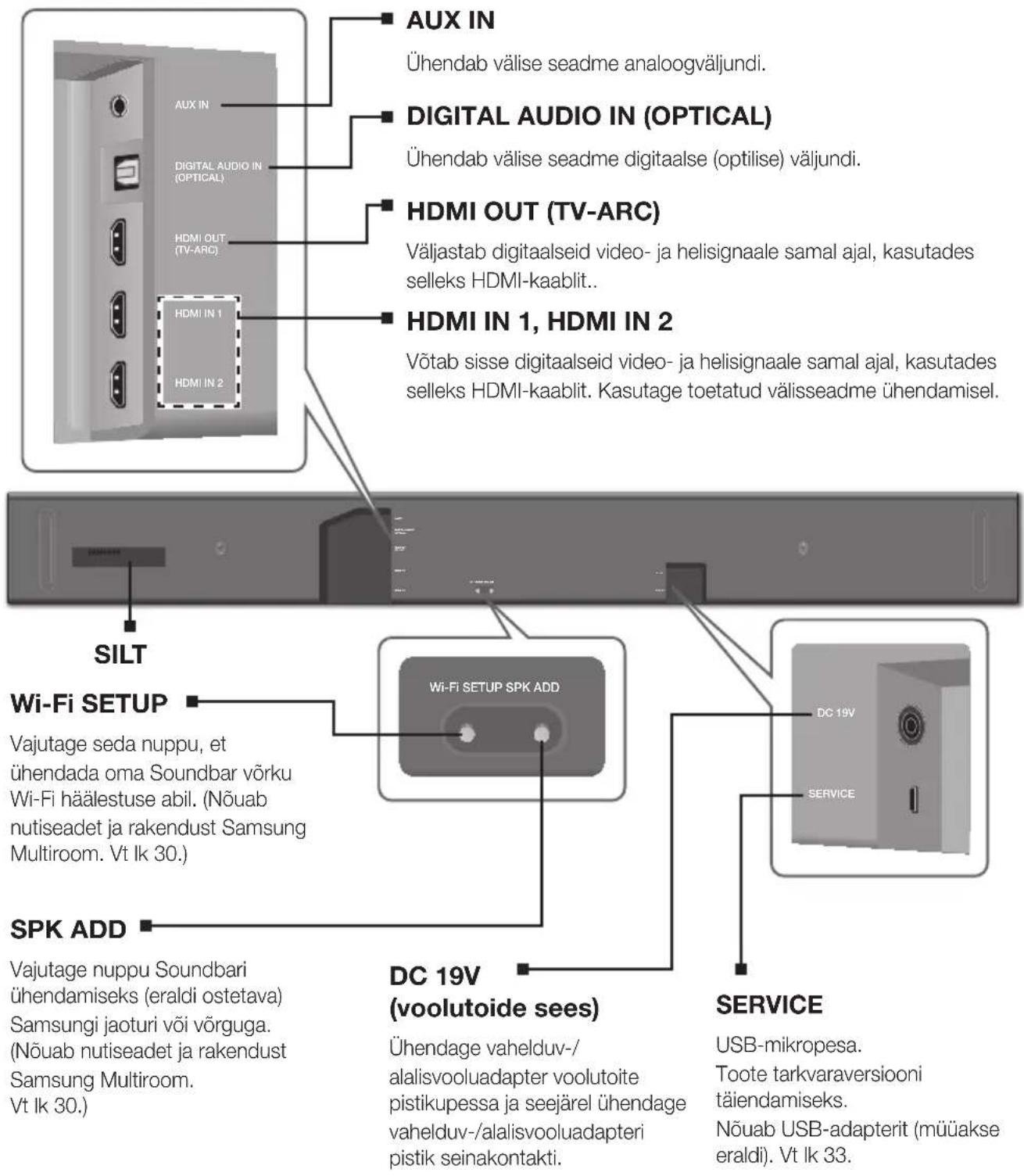

ALUMINE PANEEL

AUX IN Ühendab välise seadme analoogväljundi. DIGITAL AUDIO IN (OPTICAL) Ühendab välise seadme digitaalse (optilise) väljundi. HDMI OUT (TV-ARC) Väljastab digitaalseid video- ja helisignaale samal ajal, kasutades selleks HDMI-kaablit.. HDMI IN 1, HDMI IN 2 Võtab sisse digitaalseid video- ja helisignaale samal ajal, kasutades selleks HDMI-kaablit. Kasutage toetatud välisseadme ühendamisel. SILT Wi-Fi SETUP Vajutage seda nuppu, et ühendada oma Soundbar võrku Wi-Fi häälestuse abil. (Nõuab nutiseadet ja rakendust Samsung Multiroom. Vt Ik 30.) SPK ADD Vajutage nuppu Soundbari ühendamiseks (eraldi ostetava) Samsungi jaoturi või võrguga. (Nõuab nutiseadet ja rakendust Samsung Multiroom. Vt Ik 30.) DC 19V (voolutoide sees) Ühendage vahelduv-/ alalisvooluadapter voolutoite pistikupessa ja seejärel ühendage vahelduv-/alalisvooluadapteri pistik seinakontakti. SERVICE USB-mikropesa. Toote tarkvaraversiooni täiendamiseks. Nõuab USB-adapterit (müüakse eraldi). Vt Ik 33.

• Kui eemaldate vahelduvvoolu adapteri toitekaabli seinakontaktist, tömmake pistik välja.Ärge tömmake kaablit.
• Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.

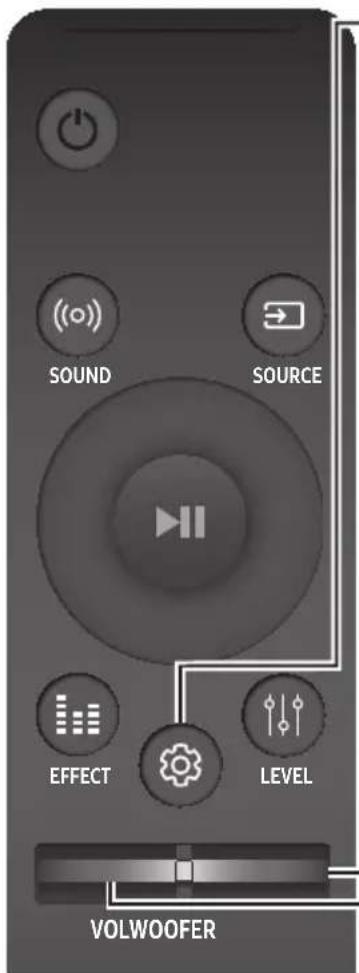

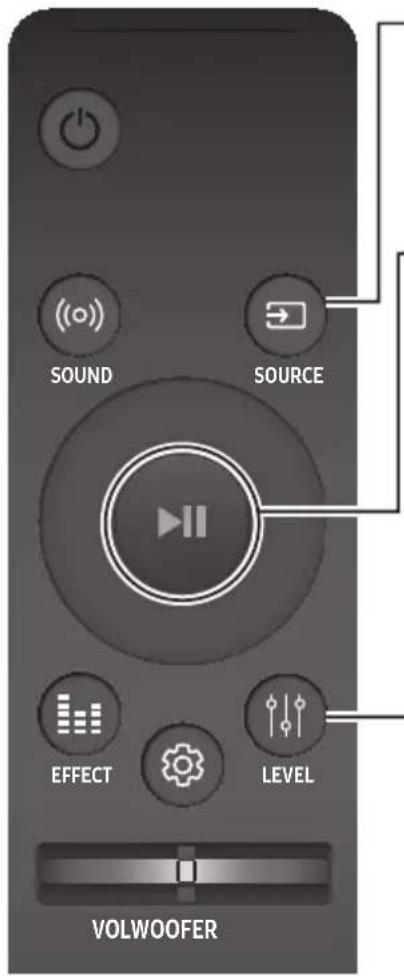

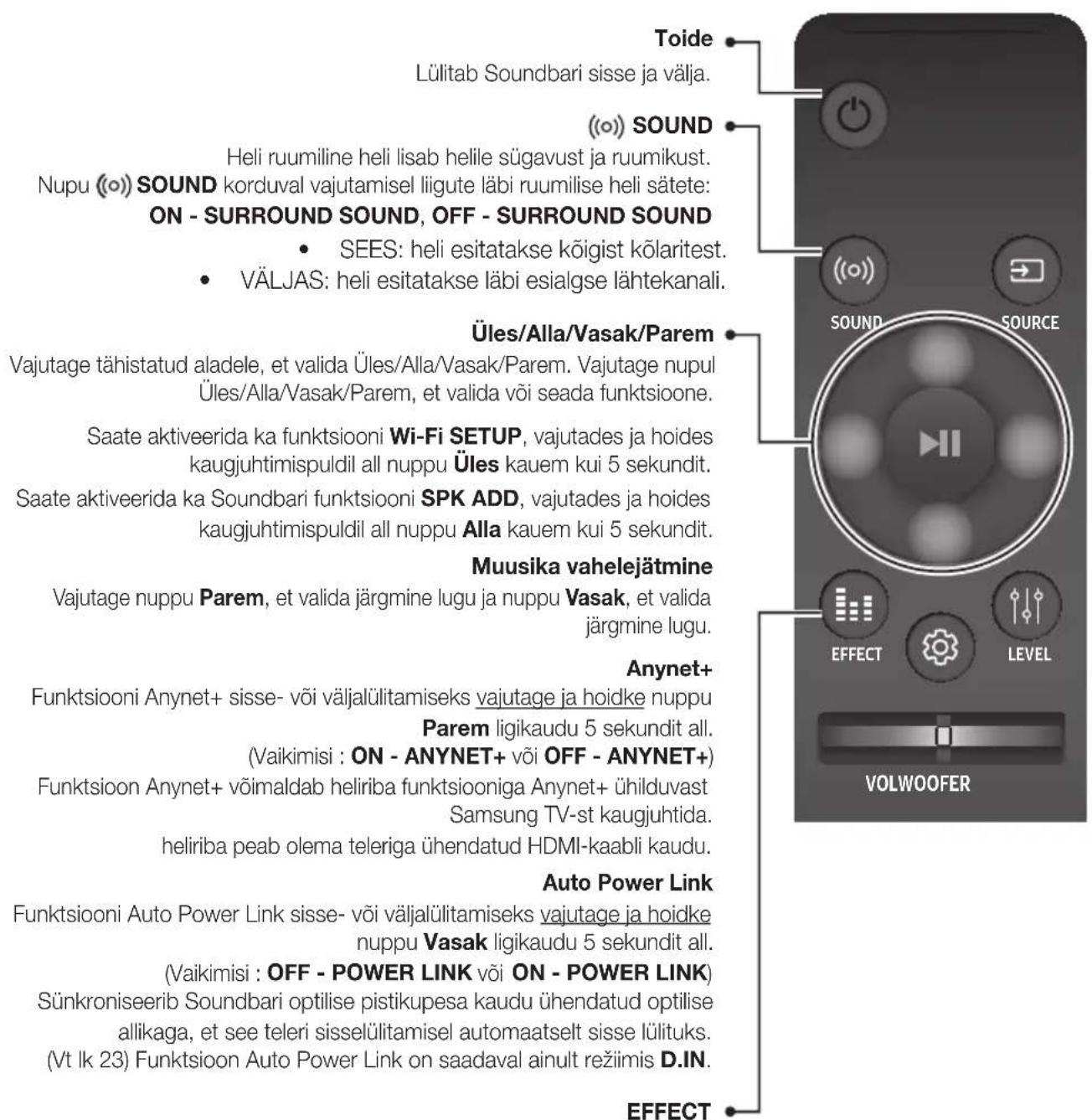

KAUGJUHTIMISPULT

Toide Lülitab Soundbari sisse ja välja. (○) SOUND Heli ruumiline heli lisab helile sügavust ja ruumikust. Nupu (○) SOUND korduval vajutamisel liigute läbi ruumilise heli sätete: ON - SURROUND SOUND, OFF - SURROUND SOUND • SEES: heli esitatakse köigist kölaritest. • VÄLJAS: heli esitatakse läbi esialgse lähtekanali. Üles/Alla/Vasak/Param Vajutage tähistatud aladele, et valida Üles/Alla/Vasak/Param. Vajutage nupul Üles/Alla/Vasak/Param, et valida või seada funktsioone. Saate aktiveerida ka funktsiooni Wi-Fi SETUP, vajutades ja hoides kaugjuhtimispuldil all nuppu Üles kauem kui 5 sekundit. Saate aktiveerida ka Soundbari funktsiooni SPK ADD, vajutades ja hoides kaugjuhtimispuldil all nuppu Alla kauem kui 5 sekundit. Muusika vahelejätmine Vajutage nuppu Param, et valida järgmine lugu ja nuppu Vasak, et valida järgmine lugu. Anynet+ Funktsiooni Anynet+ sisse- või väljalülitamiseks vajutage ja hoidke nuppu Parem ligikaudu 5 sekundit all. (Vaikimisi : ON - ANYNET+ või OFF - ANYNET+) Funktsioon Anynet+ võimaldab heliriba funktsiooniga Anynet+ ühilduvast Samsung TV-st kaugjuhtida. heliriba peab olema teleriga ühendatud HDMI-kaabli kaudu. Auto Power Link Funktsiooni Auto Power Link sisse- või väljalülitamiseks vajutage ja hoidke nuppu Vasak ligikaudu 5 sekundit all. (Vaikimisi : OFF - POWER LINK või ON - POWER LINK) Sünkroniseerib Soundbari optilise pistikupesa kaudu ühendatud optilise allikaga, et see teleri sisselülitamisel automaatselt sisse lülituks. (Vt Ik 23) Funktsioon Auto Power Link on saadaval ainult režiimis D.IN. EFFECT SOUND SOURCE EFFECT LEVEL VOLWOOFER

Saate olenevalt materjalist, mida kuulata soovite, valida 6 helirežiimi vahel:

STANDARD (Originaalheli), MUSIC, CLEAR VOICE, SPORTS,

MOVIE ja NIGHT.

Valige režiim STANDARD, kui soovite nautida algset heli.

* DRC (Dynamic Range Control)

Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise. Vajutage ja hoidke ooterežiimis ligikaudu 5 sekundit all nuppu

EFFECT et lülitada funktsioon DRC (Dynamic Range Control) valikule

ON - DRC ja OFF - DRC.

- Kasutage teleri juhtimiseks teleri kaugjuhtimispulti.

Vajutage Soundbariga ühendatud allika valimiseks.

Režiimi BT PAIRING sisselülitamiseks Bluetoothi funktsioonis vajutage ja hoidke all nuppu SOURCE kauem kui 5 sekundit.

Esita/Peata (BT / WIFI)

Vajutage nuppu ▶II muusika ajutiseks peatamiseks. Vajutage uuesti nuppu ▶II valitud muusika esitamiseks.

LEVEL

ATMOS-i Soundbaril on 5.1.4 kanali heli. Kasutage seda nuppu, et reguleerida iga kölari helitugevust. Vajutage seda nuppu, valige nuppudega Vasak/Parem kölar ja kasutage seejärel helitugevuse suurendamiseks või vähendamiseks nuppe Üles/Alla.

Ruumilise heli kõlar V

Ruumilise heli kõlar P

Kõlar		Taseme reguleerimisel kuvatakse OLED-ekraanil
Põhiseade	Eesmine vasakpoolne FL
	Eesmine ülemine vasakpoolne	FTL
	Keskmine C
	Eesmine parempoolne FR
	Eesmine ülemine parempoolne	FTR
Ruumilise heli kõlar V	Ruumiline heli, vasakpoolne SL
	Ruumiline heli, ülemine vasakpoolne	STL
Ruumilise heli kõlar P	Ruumiline heli, parempoolne SR
	Ruumiline heli, ülemine parempoolne	STR

\* Network Standby sees/väljas

Funktsiooni Network Standby sisse- või väljalülitamiseks vajutage ja hoidke nuppu LEVEL ligikaudu 5 sekundit all. (Vt Ik 32)

Vajutage, et valida TREBLE, BASS või AUDIO SYNC. Seejärel kasutage nuppu Üles/Alla sätete TREBLE või BASS helitugevuse reguleerimiseks vahemikus -3...+3.

Vajutage ja hoidke all nuppu (Heli juhtimine) umbes 5 sekundit, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10KHz on valitavad (Vasak/Parem) ning kõiki neist saab reguleerida sätetele vahemikus -6...+6 (Üles/Alla).

Kui Soundbar on ühendatud digitaalse teleriga ning näib, et heli ei ühti, vajutage video ja heli ühitamiseks nuppu (Heli juhtimine). Kasutage nuppe Üles/Alla heli viivituse määramiseks vahemikus 0–300 ms. BT-režiimis ei pruugi heli sünkroonimise funktsioon saadaval olla.

WOOFER

Liigutage seda nuppu üles või alla bassikõlari helitugevuse reguleerimiseks vahemikus -12 või -6 kuni +6.

Nupu vajutamine ennistab kölari helitugevuse tasemele 0.

Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.

Vaigistamine

Vajutage heli vaigistamiseks nuppu VOL. Vajutage uuesti vaigistuse väljalülitamiseks.

▶Soundbari helitugevuse juhtimine teleri kaugjuhtimispuldi abil

1. Vajutage ja hoidke nuppu ((o)) SOUND all kauem kui 5 sekundit, kuni Soundbar on sisse lülitatud.
2. Soundbari ekraanil kuvatakse ON - TV REMOTE.
3. Valige teleri menüüst teleri kölariks väline kölar.

• Ei ole saadaval režiimides TV ARC, BT, HDMI1 ja HDMI2. (Saadaval ainult režiimides D.IN (optiline) ja AUX)
• Teleri kaugjuhtimispuldil on ainult heli ja vaigistamise nupud. Muud nupud on inaktiveeritud.
• Telerimenüüd erinevad tootja ja mudeli kaupa. Vaadake lisateabe saamiseks teleri kasutusjuhendit.

• Tootjad, kes seda funktsiooni toetavad:

• VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
• See funktsioon ei pruugi kaugjuhtimispuldi tootjast olenevalt teie teleri kaugjuhtimispuldiga ühilduda.
• Kui soovite selle funktsiooni välja lülitada, hoidke nuppe) SOUND all 5 sekundit. Soundbari ekraanil kuvatakse OFF – TV REMOTE.

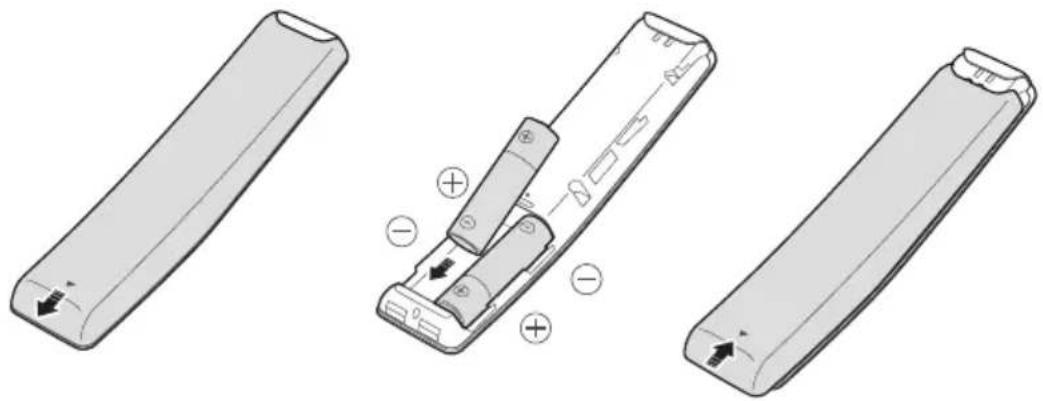

PATAREIDE SISESTAMINE (AA-TÜÜPI PATAREI (2 TK))

Lükake patareipesa katet noole suunas, kuni see on täielikult eemaldatud.

Sisestage kaks AA-tüüpi patareid (1,5 V) öige +/- polaarsusega. Lükake patareipesa kate oma kohale tagasi.

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
(oo) SOUND	Teleri kaugjuhtimispuldiga sees/väljas	Lk 11
SOURCE	BT sidumine	Lk 28
▶II (Esita/Peata)	Auto Power Down sees/väljas (režiim AUX)	Lk 27

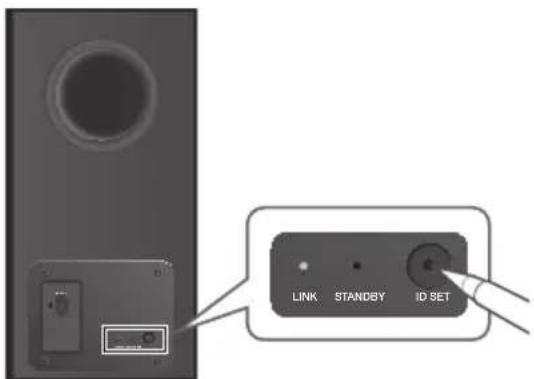

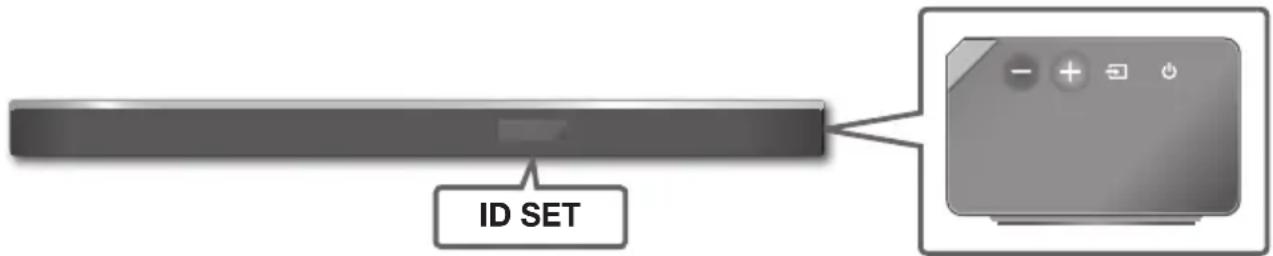

VOL	ID SET	Lk 20
Üles	WIFI SETUP	Lk 9
Alla	ADD SPEAKER	Lk 9
Vasak	Auto Power Link sees/väljas	Lk 23
Parem	Anynet+ sees/väljas	Lk 9
(Heli juhtimine)	7 ribaga EQ	Lk 11
EFFECT	DRC sees/väljas	Lk 9
LEVEL	Network Standby sees/väljas	Lk 32

FUNKTSIOONI HELIEFEKT ERINEVATE REŽIIMIDE VÄLJUNDISPETSIFIKATSIOONID

Sisend Efekt Väljund
2 kanalit		ON	5.1.4 kanalit
5.1 kanalit 5.1.4 kanalit	SOUND
2 kanalit		STANDARD	2.1 kanalit
5.1 kanalit 5.1 kanalit	EFFECT
2 kanalit		MUSIC	2.1 kanalit
5.1 kanalit 5.1 kanalit	EFFECT
2 kanalit		CLEAR VOICE	3.1 kanalit
5.1 kanalit 5.1 kanalit	EFFECT
2 kanalit		SPORTS	5.1.4 kanalit
5.1 kanalit 5.1.4 kanalit	EFFECT
2 kanalit		MOVIE	5.1.4 kanalit
5.1 kanalit 5.1.4 kanalit	EFFECT
2 kanalit		NIGHT	3.1 kanalit
5.1 kanalit 5.1 kanalit	EFFECT

* Kui sisendallikas on Dolby Atmos®, väljastatakse 5.1.4 kanaliga heli. Heliefekt pole saadaval.

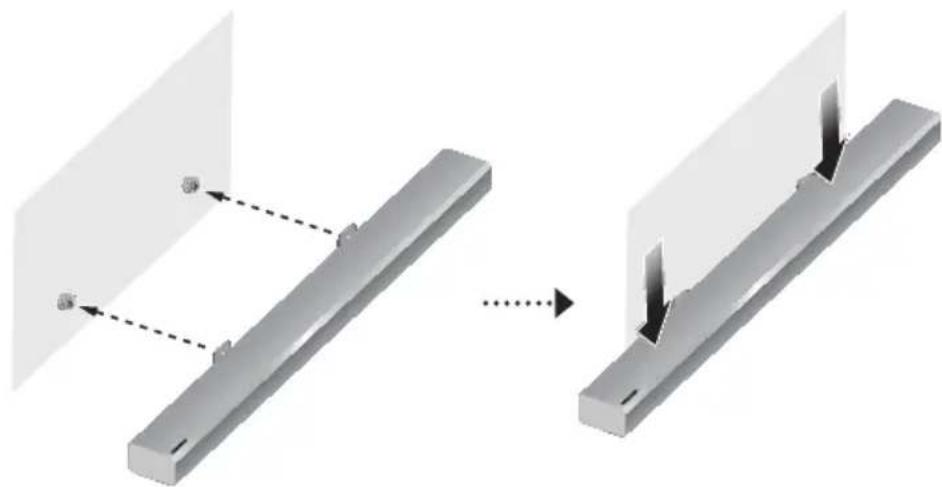

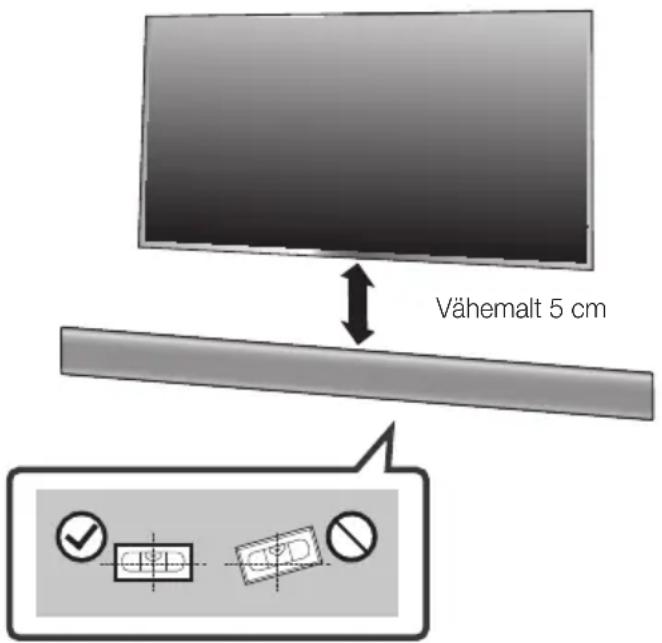

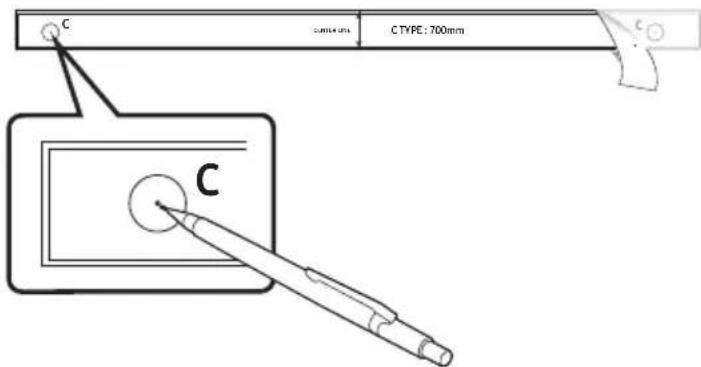

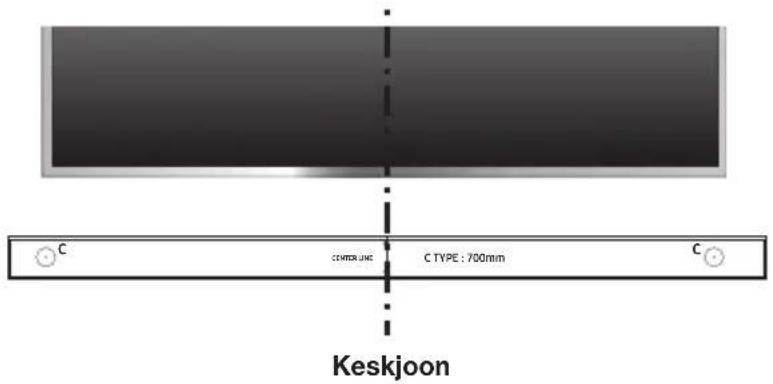

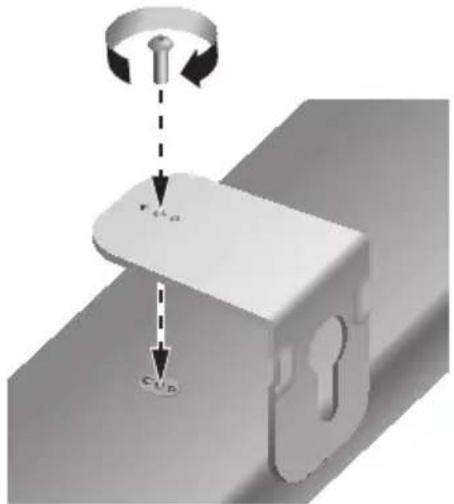

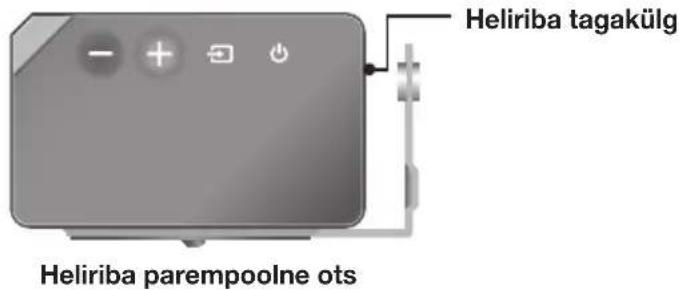

▶ Paigaldamise ettevaatusabinõud

• Paigaldage ainult vertikaalsele seinale.
- Ärge valige paigaldamiseks kõrge temperatuuri või niiskusega kohta või seina, mis ei suuda kanda seadme raskust.
- Kontrollige seina tugevust. Kui sein ei ole seadme kandmiseks piisavalt tugev, tugevdage seina või paigaldage seade teisele seinale, mis suudab seadme raskust kanda.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad heliriba paigaldamiseks valitud seina paksuse ja tüübiga.

-Läbimõõt: M5

-Pikkus: soovitatavalt vähemalt 35 mm.

- Enne seadme seinale paigaldamist ühendage selle kaablid välisseadmetega.

- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Vähemalt 5 cm

1. Asetage Seinakinnitusjuhik vastu seinapinda.

• Seinakinnitusjuhik peab olema loodis.
- Kui teler on seinale kinnitatud, paigaldage heliriba vähemalt 5 cm telerist allapoole.

C CENTER LINE C TYPE : 700mm Keskjoon

EST

1. Joondage pabermalli Keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibi abil seinale.

- Kui te seda teleri alla ei paigalda, seadke Keskjoon paigalduskoha keskjoonele.

C CURVE TO LIFT C TYPE : 700mm C

1. Suruge pastapliiatsi või teritatud pliiatsi ots läbi juhiku mõlemas otsas oleva kujutise C-TYPE keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage Seinakinnitusjuhik.

2. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

F1a Cup

1. Paigaldage kaks Seinakinnituskronsteini Soundbari alumise osa paremasse külge, kasutades 2 Kruvi (M4 × L12).

Heliriba tagakülg Heliriba parempoolne ots

- Kokkupanekul veenduge, et Seinakinnituskronsteini riputusosad jääksid Soundbari taha. Vaadake ülal olevat joonist.

1. Soundbari eraldamiseks seinakinnituse küljest lükake seda noole suunas.

• Ärge riputage paigaldatud seadmele mingeid esemeid ja vältige selle löömist või mahapillamist.
• Kinnitage seade tugevasti, nii et see ei kukuks maha. Kui seade kukub maha, võib see tekitada vigastusi või seadet kahjustada.
• Kui seade on seinale paigaldatud, siis tagage, et lapsed ei tömbaks ühendusjuhtmeid, kuna selle tagajärjel vöib seade maha kukkuda.
• Seinakinnituse parima jõudluse tagamiseks paigaldage kölarisüsteem vähemalt 5 cm telerist allapoole, kui teler on paigaldatud seinale.
• Kui te ei paigalda seadet seinale, siis ohutu kasutuse tagamiseks paigutage see kindlale tasasele pinnale, kust see ei saa maha kukkuda.

RUUMILISE HELI KÕLARITE PAIGALDAMINE SEINALE

Ruumilise heli kölarite seinale paigaldamiseks saate osta eraldi seinakinnitused.

▶ Näitajad, millega ostmisel arvestada

• Taluvuskoormus: üle 8,0 kg
- Ava suurus: 1/4–20 keermestatud sisend

• Kuna seinakinnituse paigaldamine on valikuline, tuleb vajalikud tarvikud osta eraldi.
• Ruumilise heli kölarite seinakinnituskronsteinid laske paigaldada kvalifitseeritud paigaldajal.
• Toote seinale paigaldamiseks küsige abi professionaalselt paigaldusettevöttelt.
• Enne seinakinnituskronsteinide paigaldamist kontrollige seina tugevust. Kui tugevus pole piisav, veenduge, et tugevdaksite seina enne seinakinnituskronsteinide ja kölarite paigaldamist seinale.

- Lisateavet vaadake seinakinnituse kasutusjuhendist.

- Samsung Electronics ei vastuta valesti paigaldatud seadmele tekkinud kahjude eest.

- Ärge paigaldage kölareid külili või tagurpidi.

BASSIKÕLARI JA RUUMILISE HELI KÕLARITE ÜHENDAMINE

• Ärge ühendage selle toote või oma teleri toitejuhet seinakontakti, enne kui kõik ühendused komponentide vahel on täielikud.
• Enne selle toote teisaldamist või paigaldamist lülitage toide kindlasti välja ja lahutage toitejuhe vooluvõrgust.
• Kui põhiseade on välja lülitatud, lähevad juhtmeta bassikõlar ja ruumilise heli kõlar ooterežiimi ning diood STANDBY tagapaneelil muutub punaseks, olles mitu korda siniselt vilkunud.
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust (2,4 GHz), võib interferents põhjustada heli katkemist.
• Põhiseadme raadiosignaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see võib erineda teie töökeskkonnast olenevalt. Kui põhiseadme ja juhtmeta bassikõlari või ruumilise heli kõlari vahel on raudbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna raadiosignaal ei suuda metalli läbida.

• Juhtmeta vastuvõtuantennid on juhtmeta bassikõlaritesse ja ruumilise heli kõlaritesse integreeritud. Hoidke seadmed veest ja niiskusest eemal.
• Optimaalseks kuulamiseks veenduge, et bassikõlari ja ruumilise heli kõlarite ümbruses ei oleks takistusi.

Soovitatav kölarite paigutus

TV Soundbari põhiseade Bassikõlar 90° 110° 110° 90°

Ruumilise heli kölar V Ruumilise heli kölar P

AUTOMAATNE ÜHENDUS

1. Ühendage toiteallikas bassikõlari ja ruumilise heli kõlaritega.
2. Ühendage toiteallikas Soundbariga ja vajutage kaugjuhtimispuldil või Soundbari paremal küljel nuppu
3. Bassikõlar ja ruumilise heli kölarid ühendatakse Soundbariga automaatselt.
4. Kui automaatne sidumine on lõpetatud, süttivad bassikõlari ja ruumilise heli kõlarite taga olevad sinised näidikud.

• Kui bassikõlari või ruumilise heli kõlarite taga põleb punane näidik või sinine näidik vilgub pidevalt, siis automaatset sidumist ei toimu. Kui see juhtub, ühendage iga kõlar käsitsi.
• Saate juhtmeta bassikõlarist paremat heli nautida, valides heliefekti. (Vt Ik 9.)
  • Tähelepanu! Enne alustamist pange patareid kaugjuhtimispulti. Vaadake juhiseid Ik 12.

LINK

LINK

Bassikölari tagumine külg Ruumilise heli kölari tagumine külg

BASSIKÖLARI JA RUUMILISE HELI KÖLARITE KÄSITSI ÜHENDAMINE, KUI AUTOMAATNE ÜHENDAMINE EI ÖNNESTU

▶Enne alustamist tehke järgmist.

• Veenduge, et Soundbar, bassikõlar ja ruumilise heli kõlarid oleksid ühendatud pistikupessa.
  • Veenduge, et Soundbar oleks sisse lüllitatud.

• Vajutage ning hoidke vähemalt 5 sekundit bassikölari ja ruumilise heli kölarite tagaküljel all nuppu ID SET. Iga kölari taga olev punane näidik lülitub välja ja sinine näidik vilgub.

Bassikölari tagumine külg

Vasaku ja parema ruumilise heli kölari tagumine külg

1. Lülitage Soundbar välja.
2. Kui Soundbar on välja lülitatud (VÄLJAS), vajutage ja hoidke kaugjuhtimispuldil vähemalt 5 sekundit all nuppu VOL.

1. Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja kaob seejärel.

ID SET

Soundbari parem külg

1. Kui sinised näiturid bassikõmistajal ja ringheli kõlaritel vilguvad, lülitage toide sisse, vajutades nuppu põhiseadme paremal küljel või kaugjuhtimispuldil.
2. Kui ühendus on loodud, süttivad bassikõlari ja ruumilise heli kölarite taga olevad sinised näidikud ilma vilkumata.

- Kui ühendamine ebaönnestub, vilgub sinine näidik pidevalt. Minge 1. etapi juurde tagasi ja alustage uuesti.

LED-MÄRGUTULE OLEK BASSIKÖLARIL JA ÜMBRITSEVA HELI KÖLARITEL

LED Olek Kirjeldus Eraldusvõime
Punane Sees		Ooterežiim (Soundbari põhiseade on väljalülitatud)	Kontrollige Soundbari põhiseadme toiteallikat
		Ühendamine ebaõnnestus	Ühendage uuesti (käsitsi ühendamiseks kasutage viitena kasutusjuhendis olevaid juhiseid)
Sinine	Sees	Edukalt ühendatud (normaalne toimimine)	-
	Vilgub	Ooterežiim (Soundbari põhiseade on väljalülitatud)	Kontrollige Soundbari põhiseadme toiteallikat
		Ühendamine ebaõnnestus	Ühendage uuesti (käsitsi ühendamiseks kasutage viitena kasutusjuhendis olevaid juhiseid)
Punane ja sinine Vilgub Rike Võtke ühendust teeninduskeskusega.

TELERIGA ÜHENDAMINE

- Tähtis: enne alustamist pange patarei kaugjuhtimispulti. Vaadake juhtnööre lk 12.

TELERIGA ÜHENDAMINE HDMI (DIGITAALSE) KAABLI ABIL

1. Ühendage HDMI-kaabel pesast HDMI OUT (TV-ARC) toote tagaküljel teleri pesasse HDMI IN.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.

• HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe liitmiku abil.
• Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • Anynet+ peab olema sisse lüllitatud.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

TELERI ÜHENDAMINE DIGITAALSE OPTILISE KAABLI ABIL

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) (Heli) digitaalse optilise kaabli (pole kaasas) abil teleri pesaga OPTICAL OUT.

2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.

▶ Auto Power Link

Kui olete ühendanud põhiseadme teleriga digitaalse optilise kaabli abil, saate seada funktsiooni Auto Power olekusse SEES, et teleri sisselülitamisel lülituks Soundbar automaatselt sisse.

1. Ühendage Soundbar ja teler digitaalse optilise kaabli (pole kaasas) abil.
2. Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.
3. Hhoidke kaugjuhtimispuldil nuppu Vasak 5 sekundit all, et lülitada Auto Power Link sisse või välja.

• Auto Power Link on vaikimisi sisse lülitatud.
- Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.
• See funktsioon on saadaval ainult režiimis D.IN.

ÜHENDAMINE VÄLISSEADMETEGA

HDMI on standardne digitaalne liides telerite, projektorite, DVD-mängijate, Blu-ray-mängijate, digibokside jms ühendamiseks. HDMI takistab signaali halvenemist analoogiks teisendamise töttu ning säilitab algse digitaalse allika video ja heli kvaliteedi.

SEADMETE ÜHENDAMINE FUNKTSIOONI DOLBY ATMOS® KASUTAMISEKS

See toode toetab funktsiooni Dolby Atmos®.

- Tähtis: Dolby Atmos® on saadaval ainult HDMI-režiimis.

1. Ühendage toote tagaküljel olev pesa HDMI IN 1 või HDMI IN 2 HDMI-kaabel digiseadme pesaga HDMI OUT.
2. Vajutage Soundbari paremal küljel olevat nuppu → või kaugjuhtimispuldil nuppu SOURCE, et valida režiim HDMI1 või HDMI2.
3. Valitud HDMI-režiim kuvatakse Soundbari ekraanil ja heli esitatakse.

- Kui funktsioon Dolby Atmos® on sisse lülitatud, lülitub Soundbari paremas servas olev sinine LED-tuli sisse.

4. Funktsiooni Dolby Atmos® konfigureerimine BD-mängijas või muus seadmes.

• Kontrollige heliväljundi seadistusi BD-mängija või muu seadme menüüst Sätted.
• Veenduge, et heliväljundi seadistustes oleks bitivooühenduse jaoks valitud suvand „Kodeeringuta”, Nt. Samsungi mängijas: kodumenüü → Sätted → Heli → Digitaalne väljund: Valige Bitstream (töötlemata).
• Kui heliväljundi seadistused hölmavad teisest helikeelt, veenduge, et see oleks välja lülitatud.

- Dolby Atmos® toimib ainult HDMI-režiimis. See ei ühildu muude sisendallikatega.

• Dolby Atmos® toimib ainult 5.1.4 kanalitel.
- Veenduge, et sisu toetaks Dolby Atmos®-t.

HDMI-KAABEL

1. Ühendage toote tagaküljel olev pesa HDMI IN 1 või HDMI IN 2 HDMI-kaabel digiseadme pesaga HDMI OUT.
2. Vajutage Soundbari paremal küljel olevat nuppu → või kaugjuhtimispuldil nuppu SOURCE, et valida režiim HDMI1 või HDMI2.
3. Valitud HDMI-režiim kuvatakse Soundbari ekraanil ja heli esitatakse.

OPTILINE VÕI ANALOOGHELIKAABEL

See seade on varustatud ühe digitaalse optilise sisendi pesa ja ühe analoogheli (AUX) sisendi pesaga, mis annab teile välisseadmetega ühenduse loomiseks kaks võimalust.

▶ AUX-kaabel

1. Ühendage põhiseadme pesa AUX IN helikaabli abil allikaseadme pesaga AUDIO OUT.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim AUX.

▶Optiline kaabel

1. Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) (Heli) digitaalse optilise kaabli abil allikaseadme pesaga OPTICAL OUT.
2. Vajutage Soundbar paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim D.IN.

SISENDREŽIIM

Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida soovitud režiim.

Seade lülitub automaatselt välja järgmistes olukordades.

• D.IN/BT -režiimis
-Kui helisignaali ei ole 5 minutit.

• HDMI1/HDMI2 -režiimis

-Kui AUX-kaabel on 5 minutit lahti ühendatud.

- Kui ajal, mil AUX-kaabel on ühendatud, puudub võtmesisend 8 tunni vältel. (Funktsiooni Auto Power Down saab ainult sellisel juhul välja lülitada.)

Funktsiooni Auto Power Down välja lülitamiseks režiimis AUX vajutage nuppu ▶II ja hoidke seda 5 sekundit all. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN ilmub ekraanile.

BLUETOOTH

Saate ühendada Soundbariga Bluetooth-seadme ja nautida stereoheliga muusikat ilma ühegi juhtmeta!

SOUNDBARI ÜHENDAMISEKS BLUETOOTH-SEADMEGA

Kontrollige, kas Bluetooth-seade toetab Bluetooth-iga ühilduva stereo-peakomplekti funktsiooni.

1. Vajutage põhiseadme paremal küljel olevat nuppu → või kaugjuhtimispuldi nuppu SOURCE, et valida režiim BT.

- Näete sönumit BT READY või BT PAIRING Soundbari eesmisel ekraanil.

1. Valige ühendatava Bluetooth-seadme Bluetoothi menüü. (Vt Bluetooth-seadme kasutusjuhendit.)

2. Valige nimekirjast „[AV] Samsung Soundbar Kxxx”.

- Kui Soundbar on Bluetooth-seadmega ühendatud, kuvab see [Bluetooth-seadme nime] → BT eesmisel ekraanil.

- Seadme nime saab kuvada ainult inglise keeles. Kui nimi pole inglise keeles, kuvatakse allkriips „_”.

- Kui Bluetooth-seade pole suutnud end Soundbariga siduda, kustutage eelmine „[AV] Samsung Soundbar Kxxx”, mille Bluetooth-seade leiab, aktiveerige režiim BT PAIRING, hoides all nuppu → põhiseadme paremal küljel või kaugjuhtimispuldi nuppu SOURCE, ja laske siis Bluetooth-seadmel uuesti Soundbari otsida.

1. Muusika esitamine ühendatud seadmelt.

• Saate ühendatud Bluetooth-seadmel mängivat muusikat kuulata Soundbari vahendusel.

- Režiimis BT ei ole funktsioonid Esita / Peata / Järgmine / Eelmine saadaval. Need funktsioonid on siiski saadaval Bluetooth-seadmetel, mis toetavad AVRCP-d.

- Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.

- Korraga saab paarisühenduse luua ainult ühe Bluetooth-seadmega.

- Bluetooth-ühendus löpetatakse, kui lülitate Soundbari välja.

- Soundbar ei pruugi Bluetoothi otsingut või ühendust õigesti teha järgmistel tingimustel.

-Soundbari ümber on tugev elektriväli.

-Soundbariga on samal ajal paarisühenduses mitu Bluetooth-seadet.

- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Pange tähele, et sellised seadmed, nagu mikrolaineahjud, juhtmeta LAN-adapterid, päevavalguslambid ja gaasiahjud, kasutavad sama sagedusvahemikku kui Bluetooth-seade, mistõttu võib esineda elektrilist interferentsi.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar Kxxx” seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi BT.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

- Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab BT PAIRING.

BLUETOOTH-SEADME LAHTIÜHENDAMISEKS SOUNDBARIST

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

- Ühendus Soundbariga katkestatakse.

- Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil BT DISCONNECTED.

SOUNDBARI LAHTIÜHENDAMISEKS BLUETOOTH-SEADMEST

Vajutage kaugjuhtimispuldi nuppu SOURCE või toote paremal küljel olevat nuppu →, et lülituda režiimilt BT mõnele muule režiimile või lülitada Soundbar välja.

- Ühendatud Bluetooth-seade ootab teatud aja jooksul Soundbarilt vastust, enne kui katkestab ühenduse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)

- Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.

- Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.

▶Lisateavet Bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

- Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui:

• osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
• seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
• see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.

- Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.

- Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet. Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.

- Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.

- Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral vöib heli kvaliteet halveneda takistuste, nt seinte vöi uste töttu.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

RAKENDUSE MULTIROOM KASUTAMINE

Rakendus Samsung Multiroom võimaldab ühendada Soundbari nutiseadme, võrgu ja Internetiga. Kui Soundbar on ühendatud nutiseadmega, millesse on installitud rakendus Multiroom, saate ka Soundbari ja mitu Samsung Multiroomi seadet omavahel juhtmeta ühendada ning nende kaudu heli esitada.

ENNE ALUSTAMIST

▶Side põhitõed

Nõuded

1. Juhtmeta ruuter ja nutiseade.
2. Juhtmeta ruuter peab olema Internetiga ühendatud.
3. Nutiseade olema Wi-Fi-ühenduse abil ruuteriga ühendatud.

RAKENDUSE SAMSUNG MULTIROOM INSTALLIMINE

Soundbari kasutamiseks rakendusega Samsung Multiroom peate rakenduse Samsung Multiroom oma nutiseadmesse alla laadima ja installima. Saate rakenduse alla laadida Google Playst või App Store'ist. Kui rakendus Samsung Multiroom on installitud, saate esitada Soundbaril nutiseadmesse talletatud, muudes ühendatud seadmetes asuvat, muude sisupakkujate pakutavat või Interneti-raadiojaamade kaudu voogesitatavat muusikat.

▶Android või iOS

Laadige rakendus Samsung Multiroom Google Playst või App Store'ist oma nutiseadmesse.

* Päring: Samsung Multiroom

või

▶Rakenduse Samsung Multiroom käivitamine

Rakenduse Samsung Multiroom käivitamiseks koputage oma nutiseadmes rakenduse ikooni.

Nutiseadmes valige rakendus Samsung Multiroom. Järgige juhtnööre oma nutiseadme ekraanil.

Rakendusega Samsung Multiroom saate kasutada järgmisi funktsioone.

- Saate nautida oma mobiiltelefoni salvestatud muusikafaile, erinevaid muusikaallikaid ja Interneti-raadiot.

[AV] Samsung Soundbar Kxxx Muusika mobiiltelefonis My Phone Interneti-raadio Musikateenus ALBUMS Album A Album B Album C Album D Album E More ARTISTS

FUNKTSIOONI NETWORK STANDBY ON KASUTAMINE

Funktsioon Network Standby On muutub kättesaadavaks, kui nutiseadme ja Soundbari vahel on loodud toimiv juhtmeta ühendus. See funktsioon lülitab Soundbari automaatselt sisse, kui nutiseade proovib Soundbariga Bluetoothi või Wi-Fi abil ühendust saada. Kui lülitate Soundbari Bluetooth-ühenduse kaudu sisse, on selle sisendrežiimiks automaatselt BT. Soundbari sisselülitamiseks Wi-Fi kaudu peab teie nutiseadmesse olema installitud rakendus Samsung Multiroom.

1. Ühendage nutiseade Soundbariga.
2. Lülitage funktsioon Network Standby On sisse, vajutades nuppu LEVEL Soundbari kaugjuhtimispuldil pikemalt kui 5 sekundit. Saate selle funktsiooni välja lülitada, vajutades nuppu LEVEL uuesti üle 5 sekundi.

• Network Standby On on saadaval ainult siis, kui Soundbar on nutiseadmega seotud seadmete loendis. (Nutiseade ja Soundbar peavad olema vähemalt üks kord varem seotud.)
• Soundbar kuvatakse nutiseadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab [BT READY] või [WiFi READY].

• Kui funktsioon Network Standby On ei toiminud.

- Network Standby On on seatud olekusse väljas. Seadke see olekusse SEES.

- Wi-Fi-ühendus Soundbariga löpetatakse, kui Soundbari toitejuhe vooluvörgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.

TARKVARAVÄRSKENDUS

SERVICE Mikro-USB-USB adapterikaabel (pole kaasas)

EST

UUENDAMINE USB-GA

Samsung vöib tulevikus pakkuda värskendusi Soundbari süsteemi püsivara jaoks.

Kui värskendust pakutakse, saate püsivara värskendada, ühendades USB-seadme, millele püsivara värskendus on salvestatud, oma Soundbari USB-porti.

Pange tähele, et kui faile on mitu, tuleb need laadida USB-seadmesse ühekaupa ja kasutada püsivara värskendamiseks ühte faili korraga.

Külastage veebisaiti samsung.com või võtke ühendust Samsungi kõnekeskusega, et saada lisateavet värskenduse failide allalaadimise kohta.

▶ Värskendamine

1. Ühendage mikro-USB-USB adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-pesa (A-tüüpi), Soundbari mikro-USB-pessa.

- Mikro-USB-USB adapterikaablit müüakse eraldi. Ostmiseks võtke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

1. Järgige allolevaid samme toote tarkvara allalaadimiseks.
   Minge Samsungi kodulehele, mis asub (samsung.com/sec) → otsige mudeli nime – valige klienditoe valik (valiku nimi võib muutuda)
2. Salvestage allalaaditud tarkvara USB-mälupulgale ning valige kausta lahtipakkimiseks "Ekstrakti kausta nimega".
3. Lülitage Soundbar välja ja ühendage tarkvara uuendust sisaldav USB-pulk micro-USB-adapteri kaabli emasporti.
4. Lülitage Soundbar sisse. 3 minuti jooksul kuvatakse UPDATE ja värskendamine algab.
5. Peale värskendamise lõpetamist lülitub Soundbar välja ja uuesti sisse.

- Kui sisendallikas on pärast värskendust või toitekaabli taasühendamist muutunud, muutke sisendallikaks teler või muu soovitud allikas.

▶ Kui teadet UPDATE ei kuvatud

1. Lülitage Soundbar välja, ühendage värskendamisfaile sisaldav USB-mäluseade Soundbari USB-porti.
2. Lahutage toitejuhe, ühendage see uuesti ja seejärel lülitage Soundbar sisse.

• Sisestage püsivara värskendust sisaldav USB-seade põhiseadme USB-porti.
• Püsivara värskendamine ei pruugi korralikult töötada, kui USB-mäluseadmel leidub helifaile, mida Soundbar toetab.
• Ärge lülitage toidet välja ega eemaldage USB-seadet värskenduste rakendamise ajal. Põhiseade lülitub automaatselt välja pärast püsivara värskendamise lõppu.
• Kui värskendamistoiming on lõppenud, lähtestatakse Soundbari kasutajaseadistus. Soovitame teil oma sätted üles kirjutada, et saaksite neid pärast värskendamist hölpsasti taastada. Pange tähele, et püsivara värskendamine lähtestab ka bassikõlari ühenduse. Kui bassikõlari ühendust ei taastata pärast värskendust automaatselt, vaadake lk 19. Kui tarkvara värskendus ebaõnnestub, kontrollige, et USB-pulk ei oleks vigane.

• Mac OSi kasutajad peaksid USB-vorminguna kasutama MS-DOS (FAT).

- Olenevalt tootjast ei pruugi möned USB-seadmed olla toetatud.

AUTOMAATNE VÄRSKENDUS

Kui Soundbar on Internetiga ühendatud, otsib see automaatselt uusimat püsivara ja teeb värskendused ka siis, kui on välja lülitatud.

• Soundbar on vaikimisi konfigureeritud automaatset värskendust kasutama.
• Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud.
• Wi-Fi-ühendus Soundbariga löpetatakse, kui selle toitejuhe vooluvörgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage uuesti.

TÖRKEOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lülitu sisse.
• Kas toitejuhe on ühendatud pistikupessa?	→ Ühendage toitepistik vooluvõrku.

Mõni funktsioon ei tööta nupu vajutamisel.
• Kas õhus on staatilist elektrit?	→ Eemaldage toitejuhe ja ühendage uuesti.

Heli ei esitata.
• Kas vaigistusfunktsioon on sisse lülitatud?• Kas helitugevus on seatud miinimumi peale?	→ Funktsiooni tühistamiseks vajutage nuppu VOL.→ Reguleerige helitugevust.

Kaugjuhtimispult ei tööta.
• Kas patareid on tühjad?	→ Vahetage patareid välja.
• Kas kaugjuhtimispult on põhiseadmest liiga kaugel?	→ Liikuge seadmele lähemale.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.
• Bassikõlar ei pruugi olla toote põhiseadmega ühendatud.	→ Proovige bassikõlar uuesti ühendada. (Vt Ik 19)

Bassikõlar undab ja vibreerib märgatavalt.
• Proovige reguleerida bassikõlari vibratsiooni.	→ Vajutage kaugjuhtimispuldi nuppu WOOFER üles või alla, et reguleerida selle väärtust (vahemikus -12, -6 kuni +6).

TEHNILISED ANDMED

ÜLDINE	Mass	Soundbari põhiseade	6,7 kg
		Bassikõlar (PS-KW1-2)	9,6 kg
		Ruumilise heli kõlar (PS-KS2-1 (V), PS-KS2-2 (P))	2,0 kg
	Mõõtmed (L × K × S)	Soundbari põhiseade	1210,2 × 81,7 × 131,4 mm
		Bassikõlar (PS-KW1-2)	203,9 × 399,0 × 414,3 mm
		Ruumilise heli kõlar (PS-KS2-1 (V), PS-KS2-2 (P))	120,2 × 210,9 × 141,0 mm
	Töötemperatuuri vahemik		+5 °C kuni +35 °C
	Öhuniiskuse vahemik		10% kuni 75%
HDMI Video			1080p,1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
VõIMENDI	Nimiväljundvõimsus	Soundbari põhiseade	18W x 11, 4 oomi, THD ≤ 10%
		Bassikõlar (PS-KW1-2)	162W, 3 oomi, THD ≤ 10%
		Ruumilise heli kõlar (PS-KS2-1 (V), PS-KS2-2 (P))	35W x 4, 4 oomi, THD≤10%
Toetatud mänguvormingud			LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS
Juhtmevaba seadme väljundvõimsus	BT maksimaalne saatja võimsus		100 mW 2,4 GHz – 2,4835 GHz korral
	Wi-Fi maksimaalne saatja võimsus		100 mW 2,4 GHz – 2,4835 GHz korral, 5,15 GHz – 5,35 GHz ja 5,47 GHz – 5,725 GHz
	SRD maksimaalne saatja võimsus		100 mW 2,4 GHz – 2,4835 GHz ja 5,15 GHz – 5,25 GHz korral / 25 mW 5,725 GHz – 5,825 GHz korral

* Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
* Tehnilised nimiandmed

- Samsung Electronics Co. Ltd jätab endale õiguse muuta tehnilisi andmeid ette teatamata.

-Mass ja mõõtmed on ligikaudsed.
- Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Põhiseadme alumine külg)

※ Ettevaatust ! Toode taaskäivitub automaatselt, kui lülitate Wi-Fi või Etherneti sisse/välja.

Üldine elektritarve puhkerežiimil (W)(kõik võrgupordid on sisse lülitatud)		5,8 W
Wi-Fi/Ethernet	Pordi inaktiveerimisemeetod	Wi-Fi või Etherneti sisse-/väljalülitamiseks vajutage30 sekundi vältel toote nuppu Wi-Fi SETUP.
Bluetooth	Pordi inaktiveerimisemeetod	Bluetoothi sisse-/väljalülitamiseks vajutage 30 sekundivältel toote nuppu SPK ADD.

※ Avatud lähtekoodi litsentsi teatis

- Lisateavet selles tootes kasutatud avatud allikate kohta vt veebisaidilt http://opensource.samsung.com

Spsetify

• Spotify Software allub muu osapoole litsentsidele, mille leiate siit: www.spotify.com/connect/third-party-licenses.
• Lisateavet Spotify Connecti kohta vt veebisaidilt www.spotify.com/connect.

LITSENTSID

- Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiiviga 2014/53/EL. Euroopa Liidu vastavusdeklaratsiooni täistekst on saadaval internetiaadressil: http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja sisestage toote nimi.

Seda seadet võib kasutada kõigis Euroopa Liidu riikides.

Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult sisetingimustes.

SAMSUNGIGA ühenduse võtmine KOGU MAAILMAS

Kui teil on Samsungi toodetega seotud küsimusi või kommentaare, võtke ühendust SAMSUNGİ klienditeeninduskeskusega.

Country	Contact Centre	Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/le/support
GERMANY 06196 77	555 77 www.samsung.com/dc/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	(800.7267864) www.samsung.com/lt/support
SPAIN 00349021726	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pt/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]** (koszt połączenia według taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Dealers] 0810-112233	www.samsung.com/at/support

Country Contact Centre		Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSN/A	055 233 999	www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899	www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/al/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009 4000	only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobileand land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Selle toote patareide õige lõppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine (Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.
