HWK950 - Enceinte SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son (Soundbar) avec caisson de basses sans fil et enceintes surround sans fil
Marque	Samsung
Modèle	HWK950
Dimensions (Unité principale)	1210,2 x 81,7 x 131,4 mm (L x H x P)
Poids (Unité principale)	6,7 kg
Dimensions (Caisson de basses)	203,9 x 399,0 x 414,3 mm (L x H x P)
Poids (Caisson de basses)	9,6 kg
Dimensions (Enceinte surround)	120,2 x 210,9 x 141,0 mm (L x H x P)
Poids (Enceinte surround)	2,0 kg (chacune)
Alimentation	Adaptateur secteur CA/CC (19V), 3 cordons d'alimentation fournis
Puissance de sortie nominale (Unité principale)	18 W x 11, 4 Ω, THD ≤ 10 %
Puissance de sortie nominale (Caisson de basses)	162 W, 3 Ω, THD ≤ 10 %
Puissance de sortie nominale (Enceintes surround)	35 W x 4, 4 Ω, THD ≤ 10 %
Formats audio pris en charge	LPCM 2 canaux, Dolby Digital, Dolby Atmos (TrueHD/Digital Plus), DTS
Connectivité	HDMI (ARC), HDMI IN (x2), optique numérique, AUX analogique, Bluetooth, Wi-Fi
Fonctions clés	Dolby Atmos 5.1.4 canaux, son surround, modes sonores (Standard, Musique, Voix claire, Sports, Cinéma, Nuit), application Samsung Multiroom, mise à jour automatique du logiciel
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	10 % à 75 %
Consommation en veille (réseau activé)	5,8 W
Accessoires inclus	Télécommande (piles AA), cordons d'alimentation (x3), adaptateur CA/CC, câble HDMI, guide de fixation murale, vis de fixation, supports muraux
Nettoyage et entretien	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou d'eau.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Brancher sur une prise avec terre. Ne pas obstruer les orifices de ventilation. Utiliser uniquement l'adaptateur fourni.

FOIRE AUX QUESTIONS - HWK950 SAMSUNG

Comment connecter la barre de son à mon téléviseur ?

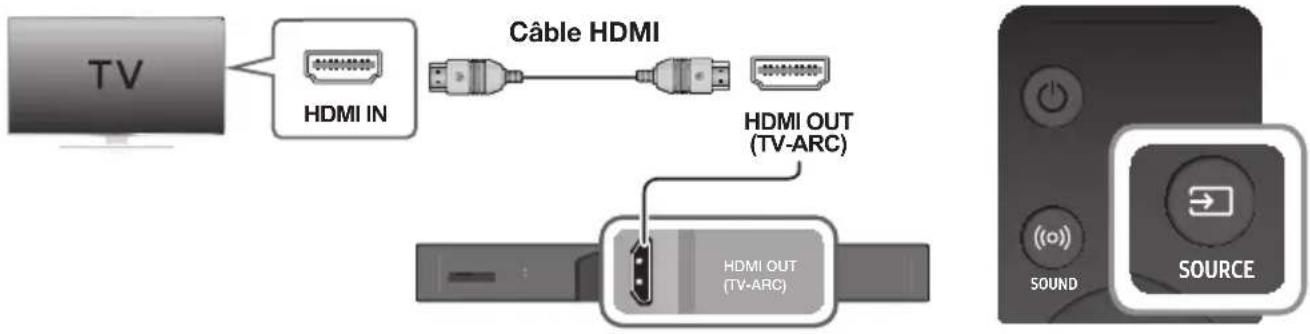

Utilisez un câble HDMI pour connecter la prise HDMI OUT (TV-ARC) de la barre de son à la prise HDMI IN (ARC) de votre téléviseur. Appuyez ensuite sur le bouton SOURCE de la télécommande ou sur le panneau latéral pour sélectionner le mode D.IN. Vous pouvez également utiliser un câble optique numérique en connectant DIGITAL AUDIO IN (OPTICAL) à la sortie optique du téléviseur.

Comment connecter la barre de son en Bluetooth ?

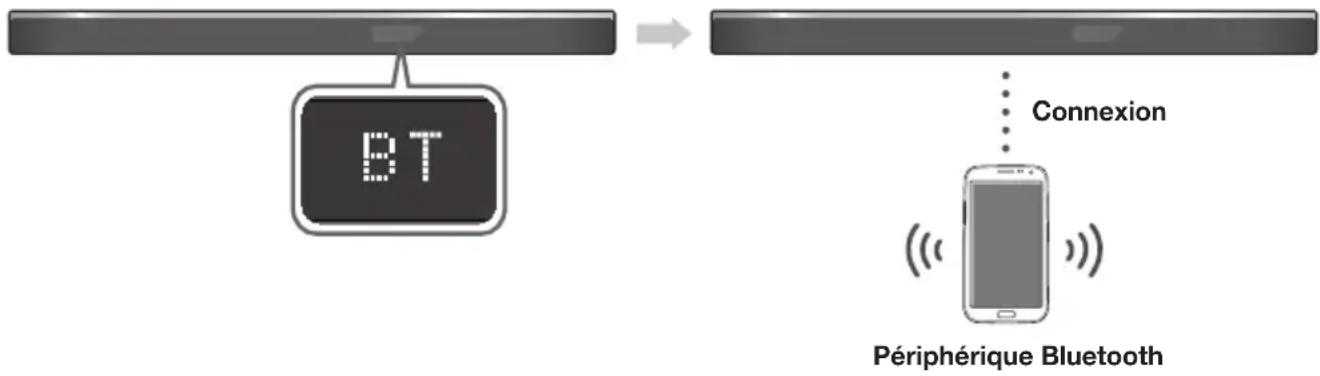

Appuyez sur le bouton SOURCE pour passer en mode BT. Sur votre appareil Bluetooth, recherchez les périphériques et sélectionnez [AV] Samsung Soundbar Kxxx. Si le code PIN est demandé, entrez 0000. La barre de son affiche alors le nom de l'appareil connecté.

Comment activer le son Dolby Atmos ?

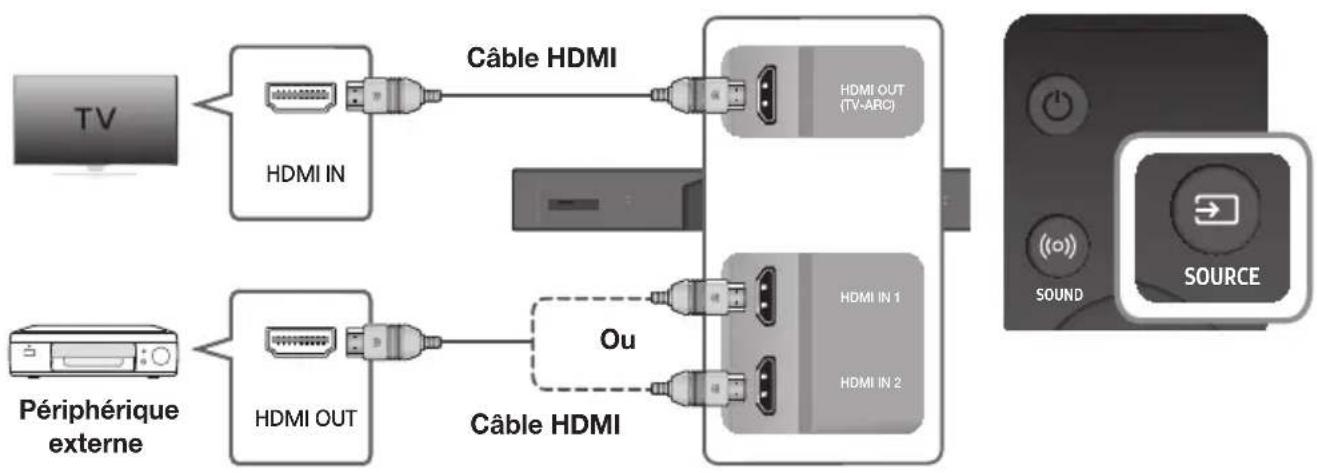

Dolby Atmos fonctionne uniquement en mode HDMI (HDMI1 ou HDMI2). Connectez votre source compatible (lecteur Blu-ray, console) via un câble HDMI à l'entrée HDMI IN de la barre de son. Sur votre source, réglez la sortie audio sur flux binaire (non traité). Le voyant bleu sur le côté droit de la barre de son s'allume lorsque Dolby Atmos est actif.

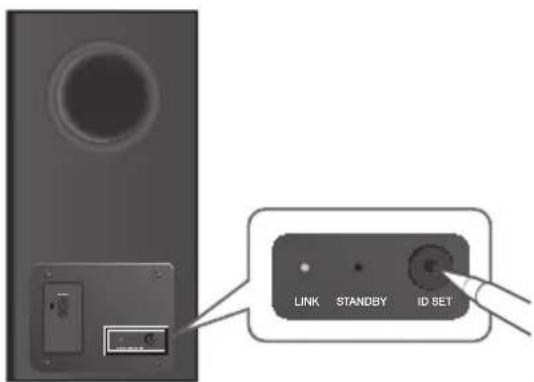

Pourquoi le caisson de basses ne fonctionne-t-il pas ?

Vérifiez d'abord que le caisson de basses est sous tension. Si le voyant arrière est rouge, la connexion a échoué. Effectuez une connexion manuelle : appuyez sur le bouton ID SET à l'arrière du caisson pendant 5 secondes (le voyant bleu clignote), puis maintenez enfoncée la touche VOL de la télécommande (barre éteinte) pendant 5 secondes. Allumez la barre : le voyant bleu doit rester fixe.

Comment régler le volume de chaque enceinte ?

Appuyez sur la touche LEVEL de la télécommande. Utilisez les touches Gauche/Droite pour sélectionner l'enceinte (FL, FTL, C, FR, FTR, SL, STL, SR, STR), puis les touches Haut/Bas pour ajuster le volume de -6 à +6.

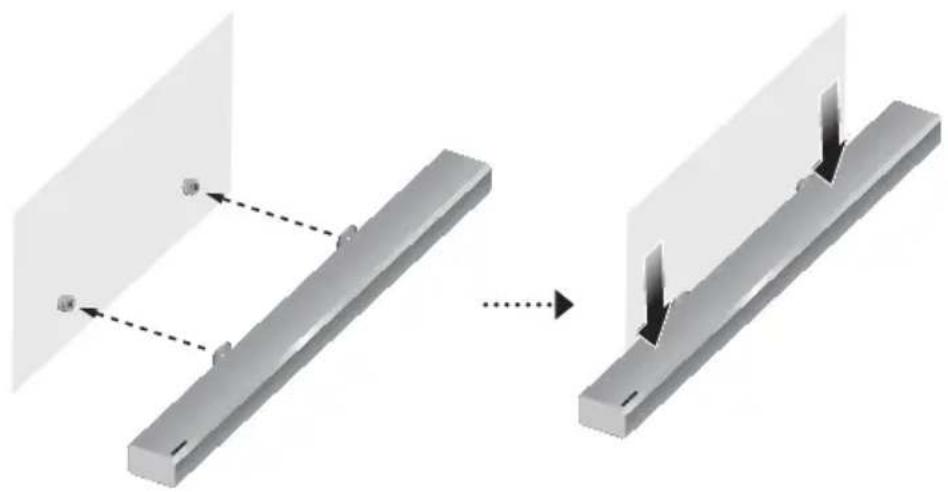

Puis-je fixer la barre de son au mur ?

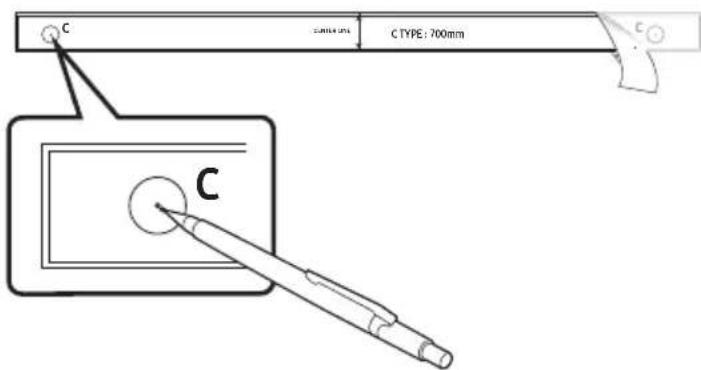

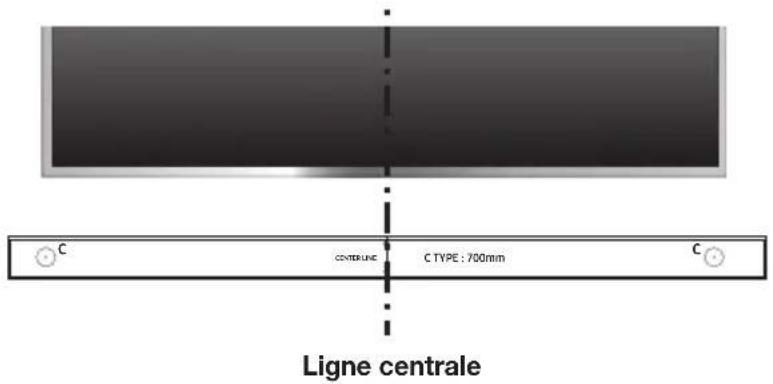

Oui, utilisez le guide de fixation murale fourni. Marquez les emplacements des vis, percez des trous, insérez des chevilles adaptées au mur, puis vissez les supports. Fixez les supports muraux à la barre de son avec les vis fournies (M4xL12). Accrochez la barre sur les vis murales et faites-la glisser vers le bas pour la verrouiller.

Comment mettre à jour le logiciel de la barre de son ?

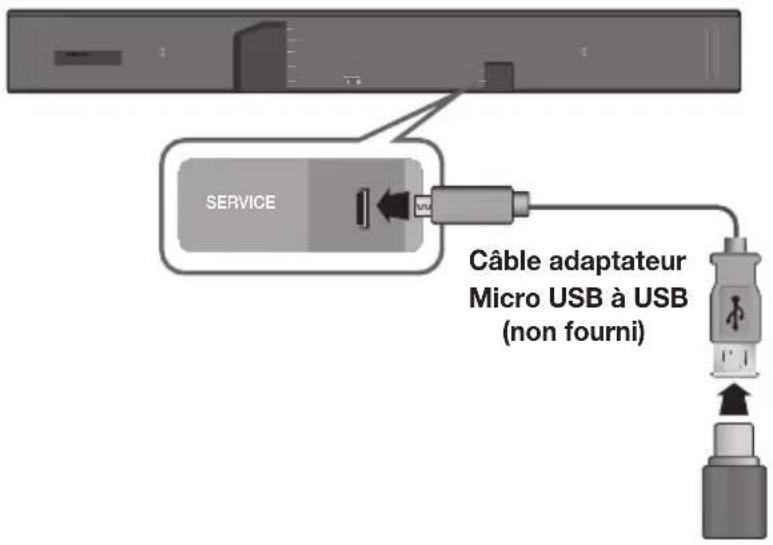

Via USB : téléchargez la mise à jour depuis le site Samsung, copiez-la sur une clé USB formatée en FAT. Branchez la clé sur le port SERVICE à l'aide d'un câble adaptateur Micro USB vers USB (non fourni). Allumez la barre : l'écran affiche UPDATE. Ne débranchez pas pendant la mise à jour. La barre redémarre automatiquement. Mise à jour automatique : si connectée à Internet, la barre recherche et installe les mises à jour automatiquement même en veille.

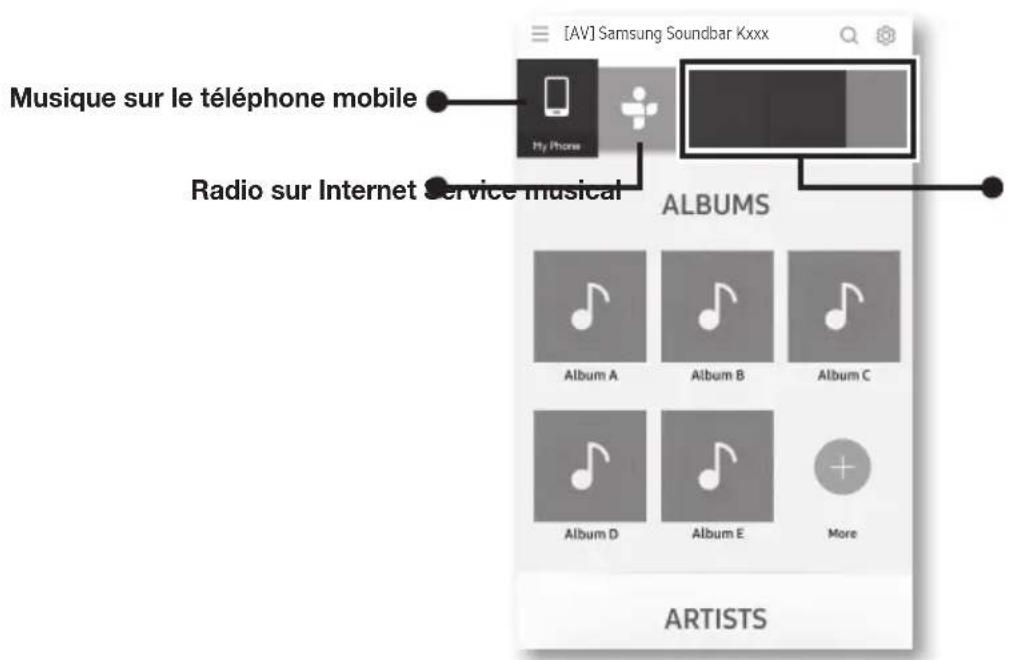

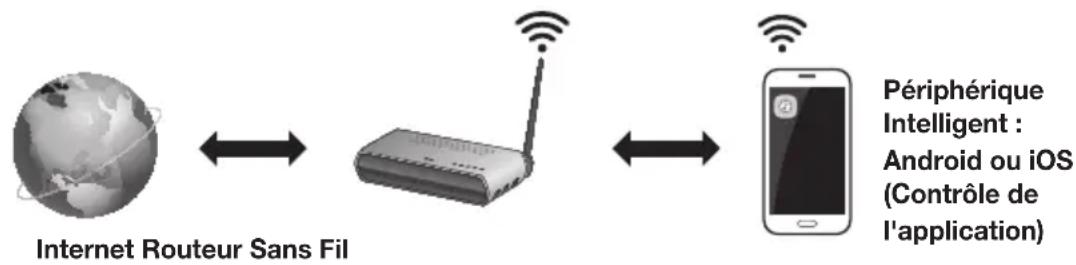

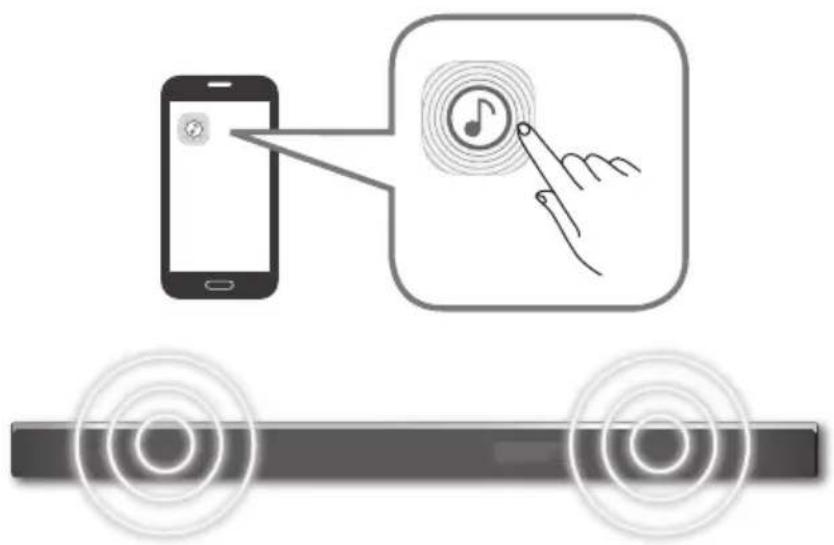

Comment utiliser l'application Samsung Multiroom ?

Téléchargez l'application Samsung Multiroom depuis Google Play ou l'App Store. Connectez votre smartphone au même réseau Wi-Fi que la barre de son. Lancez l'application et suivez les instructions. Vous pourrez diffuser de la musique, contrôler le volume et accéder à des services de streaming et à la radio Internet.

Quels sont les différents modes sonores et comment les sélectionner ?

Appuyez sur la touche EFFECT de la télécommande pour choisir parmi : STANDARD (son original), MUSIC (musique), CLEAR VOICE (voix claire), SPORTS, MOVIE (cinéma) et NIGHT (nuit). Chaque mode adapte le rendu sonore selon le contenu.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : insérez deux piles AA neuves en respectant la polarité. Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et la barre de son. Si le problème persiste, essayez de rapprocher la télécommande de l'unité principale.

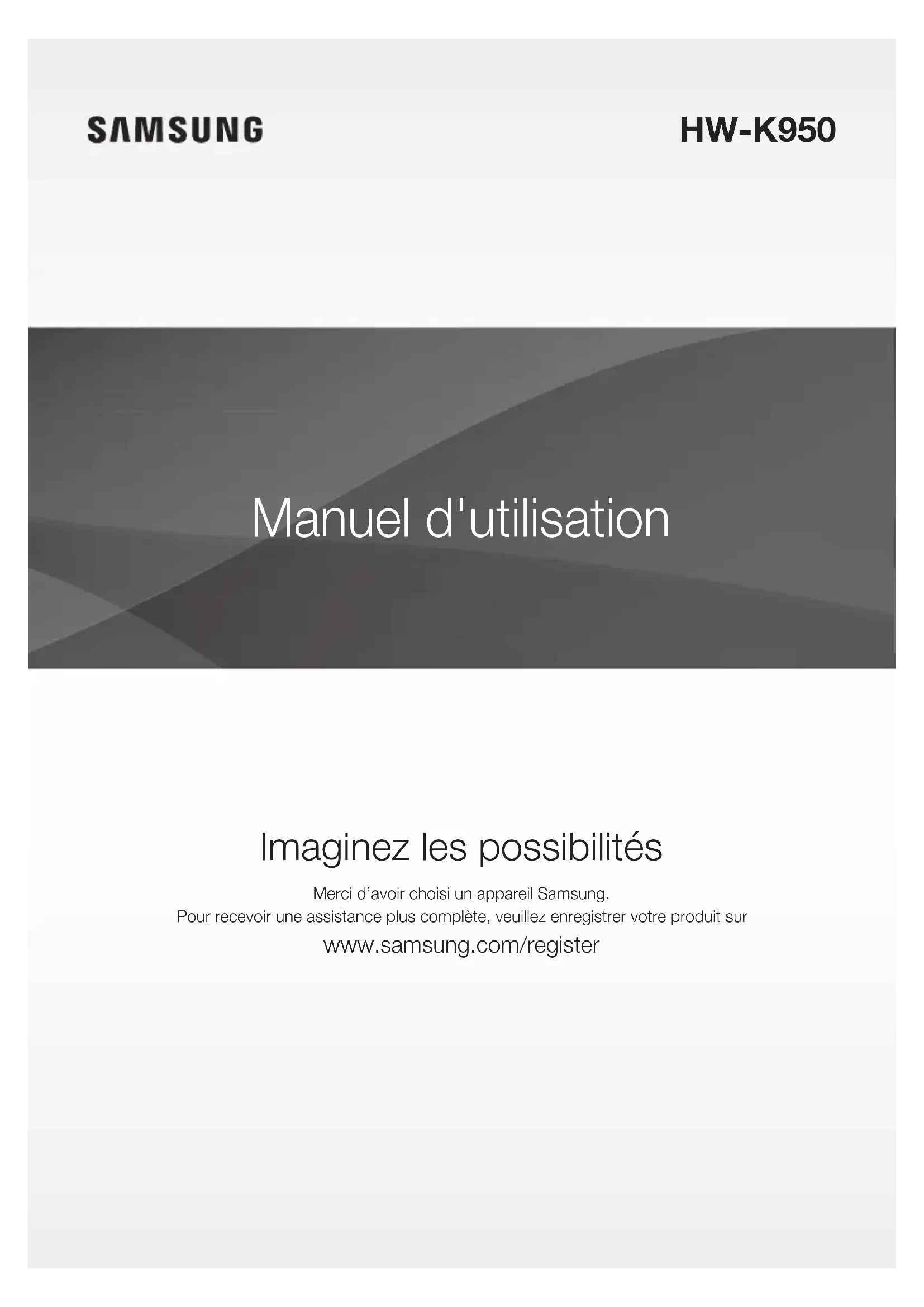

MODE D'EMPLOI HWK950 SAMSUNG

Manuel d'utilisation

Imaginez les possibilités

Merci d'avoir choisi un appareil Samsung.

Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/register

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

	ATTENTIONRISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR			Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
				Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT: Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

• Cet appareil doit toujours être branché à une prise terre.
- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

ATTENTION

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer.

Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

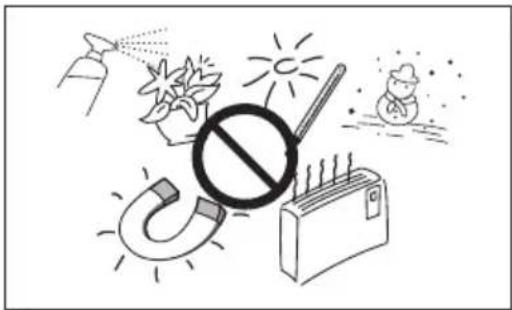

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement.

Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle.

Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

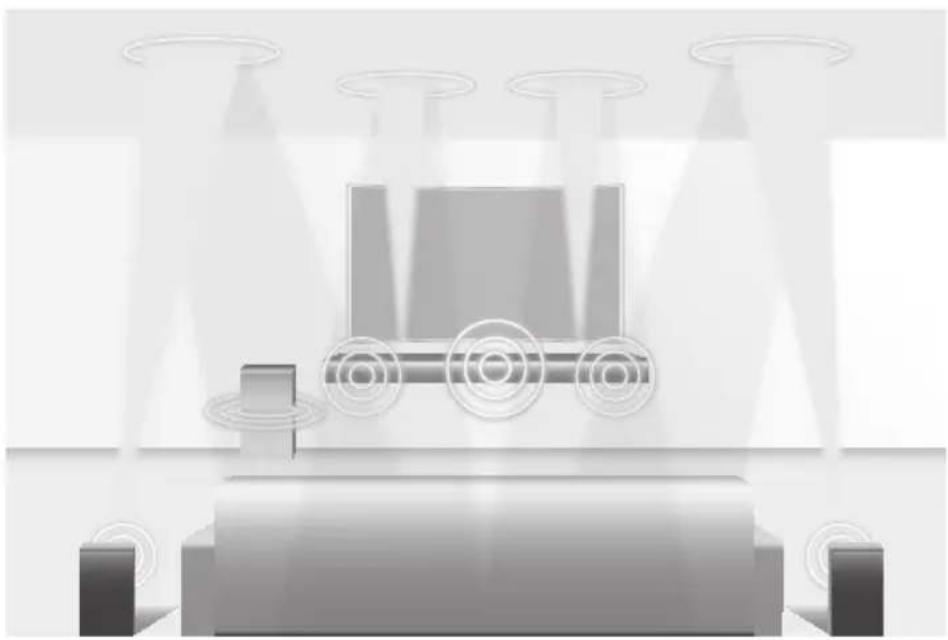

DOLBY ATMOS®

Ce produit prend en charge Dolby Atmos®.

\* Qu'est-ce que Dolby Atmos®?

La technologie Atmos améliore les systèmes audio surround 5.1 existant en ajoutant une enceinte au plafond. L'auditeur est ainsi entouré de son sur 360 degrés, ce qui lui offre une expérience immersive, haute définition, riche, complète et plus profonde. Consultez la page 24 pour savoir comment connecter le système.

SOMMAIRE

2 DÉMARRAGE

2 Informations relatives à la sécurité

4 Dolby Atmos®

6 Contenu

7 DESCRIPTIONS

7 Panneau frontal/de droite

8 Panneau arrière

9 Télécommande

14 INSTALLATION

14 Installation de la Soundbar

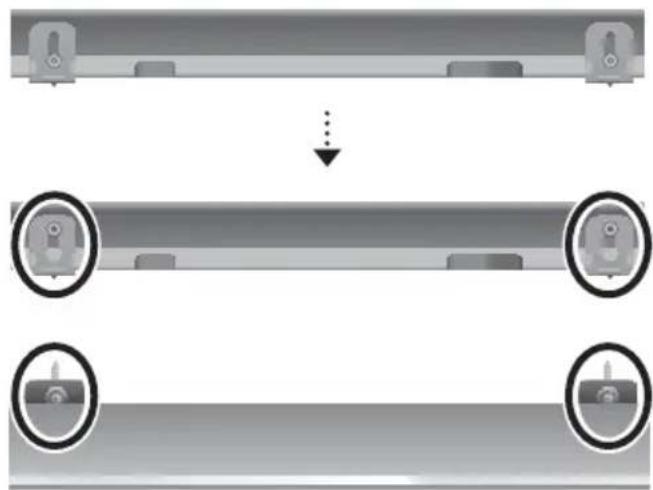

14 Installation de la fixation murale

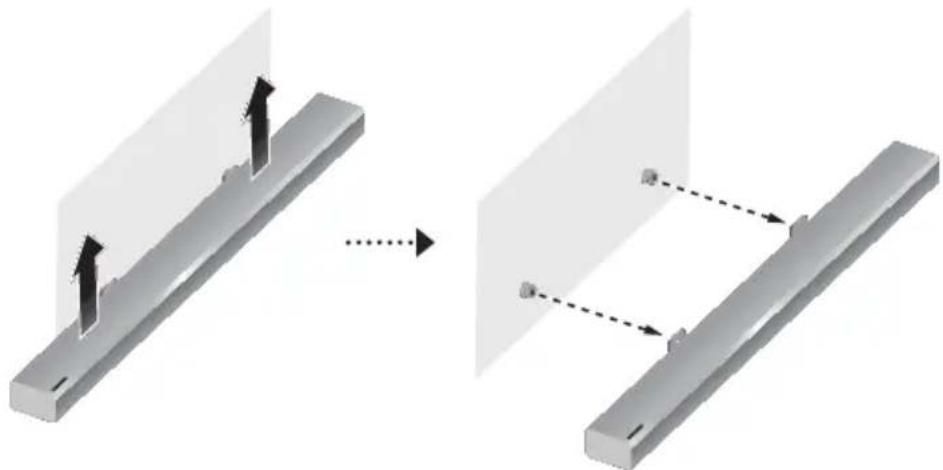

17 Retrait de la soundbar du mur

18 Installation des enceintes surround sur un mur

19 BRANCHEMENTS

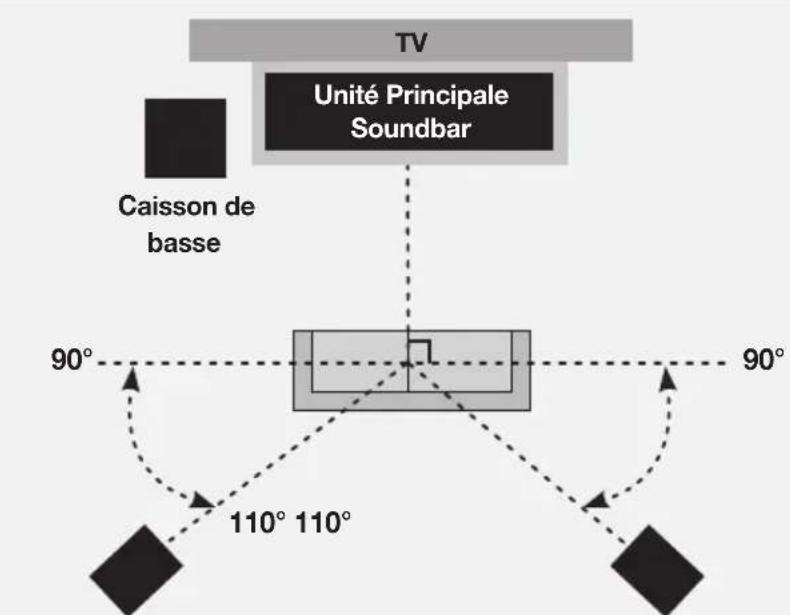

19 Connexion du Subwoofer et des enceintes Surround

22 Connexion de l'appareil à un téléviseur

22 Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique)

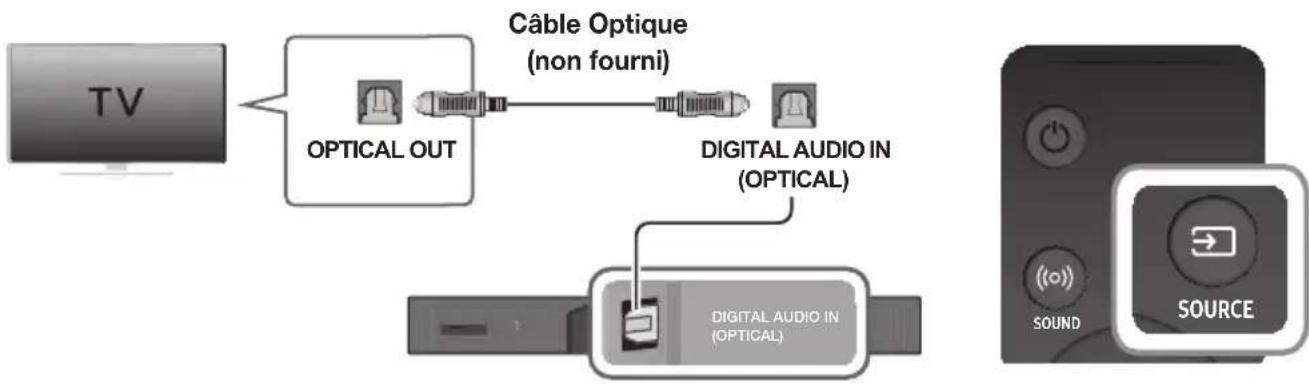

23 Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique

24 Raccordement à des appareils externes

24 Connexion des appareils pour utiliser Dolby Atmos®

25 Câble HDMI

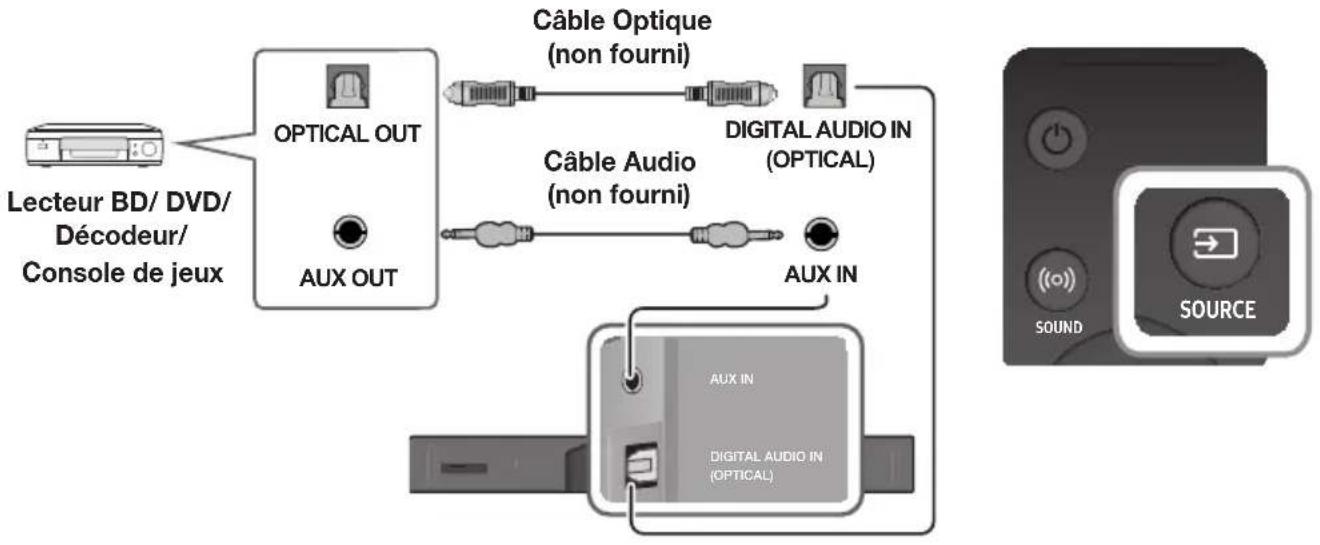

26 Câble audio analogique ou optique

27 FONCTIONS

27 Mode D'entrée

28 Bluetooth

30 Utilisation de l'application Multiroom

32 Utilisation de la fonction Network Standby On

33 Mise à jour logicielle

35 TÉPANNAGE

35 Tépannage

36 ANNEXE

36 Spécifications

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :
  (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
  (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

▶ Icônes utilisées dans le présent manuel

Icône Terme Définition
	Attention	Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.
	Remarque	Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande/ Piles (taille AA)

Cordon d'alimentation : 3 pièces

Adaptateur CA/CC (pour l'unité principale)

Câble HDMI

Guide de fixation murale

Vis de fixation : 2 pièces

Vis : 2 pièces

Support de fixation murale : 2 pièces

Fiche CA

(En fonction du pays et du modèle)

Raccordez la fiche CA à l'adaptateur en l'enfonçant jusqu'à entendre un bruit « sec » qui indique qu'ils sont fermement fixés.

N'enlevez pas la fiche CA de l'adaptateur (il ne sera pas retiré après avoir été fixé).

• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• Pour différencier l'enceinte surround gauche de la droite, vérifiez l'étiquette située sur l'arrière de chaque enceinte.
• En fonction de la région, l'apparence de la fiche CA peut varier ou elle peut être fournie intégrée à l'adaptateur.

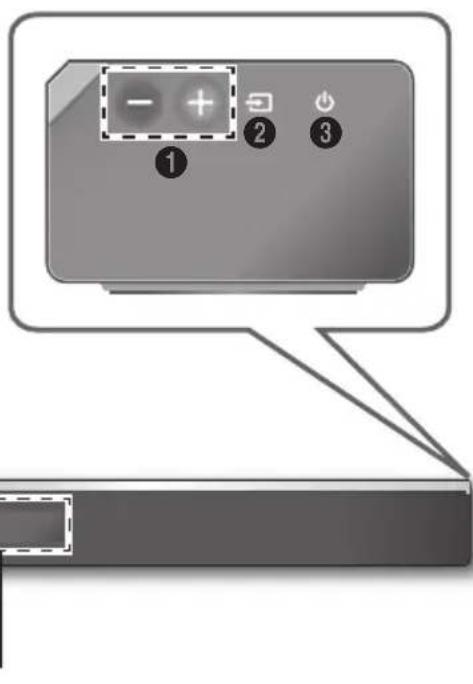

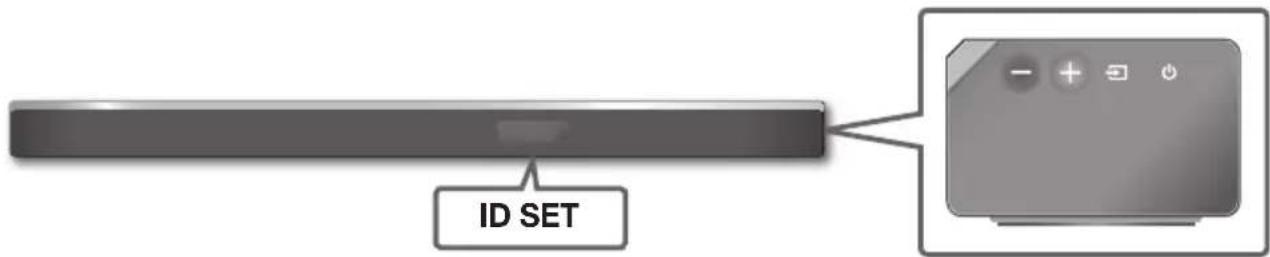

PANNEAU FRONTAL/DE DROITE

① Bouton +/− (Volume)

Permet de régler le volume.

La valeur numérique du niveau du volume apparaît à l'écran de la façade.

② Bouton (Source)

Permet de sélectionner les entrées D.IN, AUX, HDMI1, HDMI2, BT.

- Pour activer le mode BT PAIRING, appuyez sur cette touche et maintenez-la enfoncée en mode BT.

Permet d'allumer et d'éteindre l'alimentation.

Côté droit

Affiche le mode actuellement sélectionné.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. Quand vous appuyez sur la touche d'alimentation, un retard de 20 secondes se produit avant que l'unité ne produise un son.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

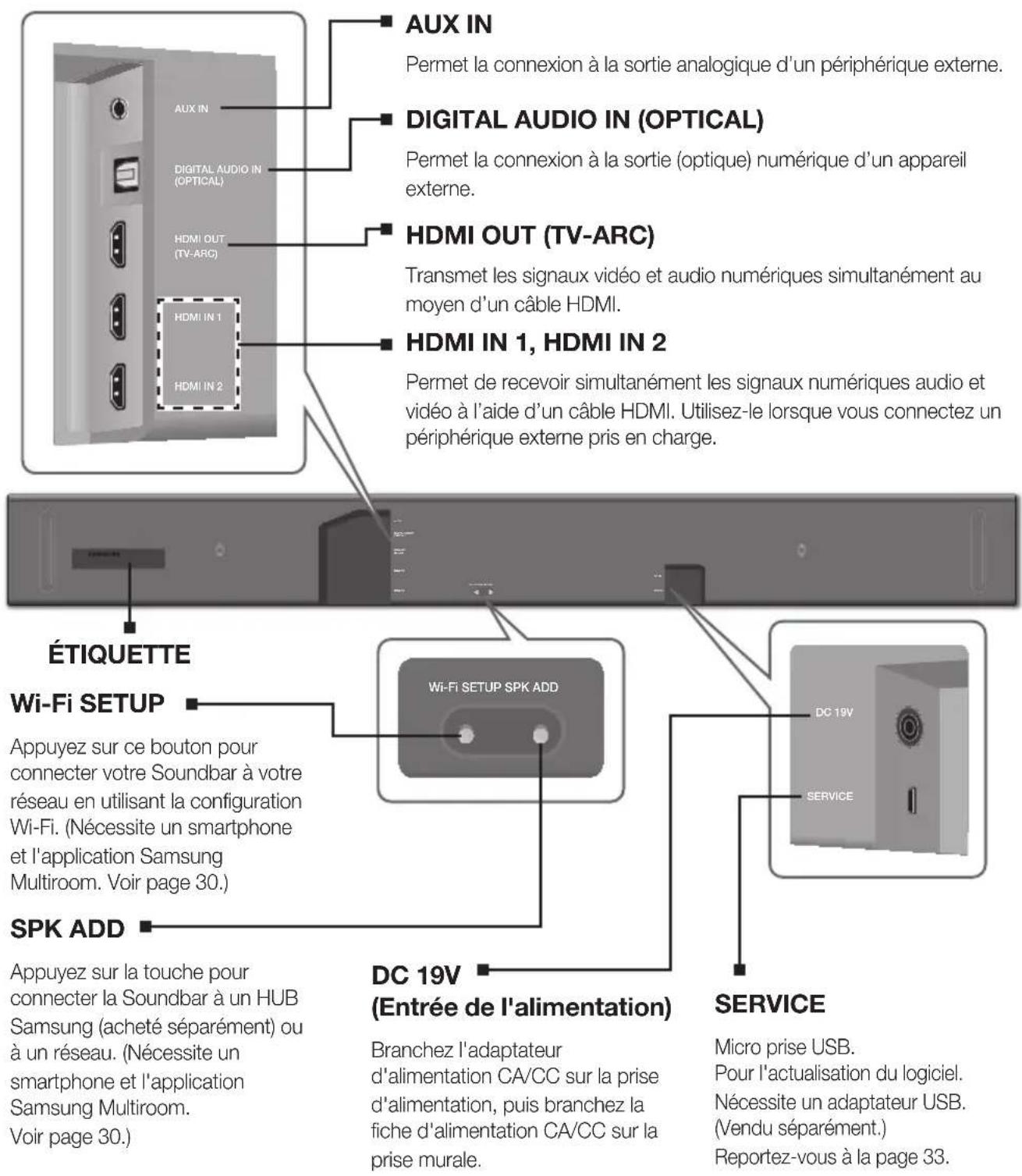

PANNEAU ARRIÈRE

AUX IN Permet la connexion à la sortie analogique d'un périphérique externe. DIGITAL AUDIO IN (OPTICAL) Permet la connexion à la sortie (optique) numérique d'un appareil externe. HDMI OUT (TV-ARC) Transmet les signaux vidéo et audio numériques simultanément au moyen d'un câble HDMI. HDMI IN 1, HDMI IN 2 Permet de recevoir simultanément les signaux numériques audio et vidéo à l'aide d'un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge. ÉTIQUETTE Wi-Fi SETUP Appuyez sur ce bouton pour connecter votre Soundbar à votre réseau en utilisant la configuration Wi-Fi. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 30.) SPK ADD Appuyez sur la touche pour connecter la Soundbar à un HUB Samsung (acheté séparément) ou à un réseau. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 30.) DC 19V (Entrée de l'alimentation) Branchez l'adaptateur d'alimentation CA/CC sur la prise d'alimentation, puis branchez la fiche d'alimentation CA/CC sur la prise murale. SERVICE Micro prise USB. Pour l'actualisation du logiciel. Nécessite un adaptateur USB. (Vendu séparément.) Reportez-vous à la page 33.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble.
• Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

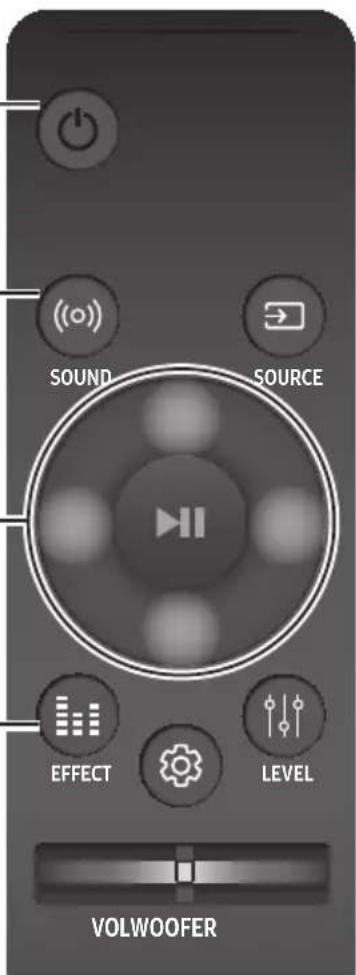

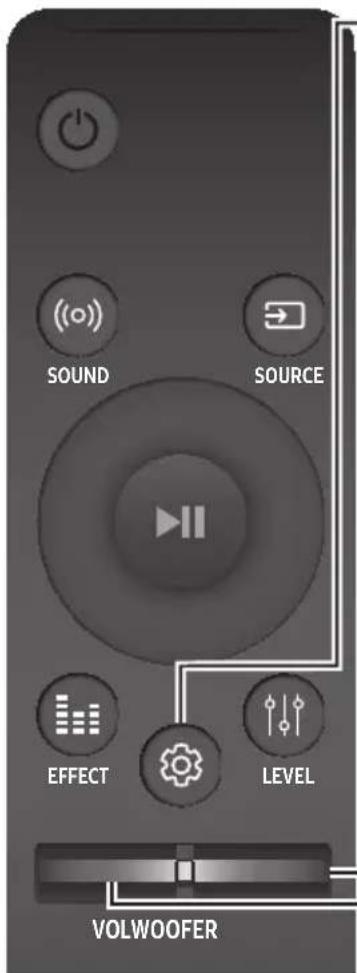

TÉLÉCOMMANDE

Marche/Arrêt

Permet d'allumer et d'éteindre l'alimentation.

((o)) SOUND

Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche (○) SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround :

• ACTIVER : Diffuse du son à travers toutes les enceintes.
• DÉSACTIVER : Diffuse du son à travers le canal d'origine.

Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.

Vous pouvez également activer la fonction Wi-Fi SETUP en appuyant et maintenant enfoncée la touche Haut de la télécommande pendant plus de 5 secondes.

Vous pouvez également activer la fonction SPK ADD de la Soundbar en appuyant et maintenant enfoncée la touche Bas de la télécommande pendant plus de 5 secondes.

Changement de titre

Appuyez sur la touche Droite pour sélectionner la musique suivante ; appuyez sur la touche Gauche pour sélectionner la musique précédente.

Anynet+

Appuyez et maintenez enfoncée la touche Droite pendant environ 5 secondes pour activer ou désactiver la fonction Anynet+. (Par défaut : ON - ANYNET+ ou OFF - ANYNET+)

La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être raccordée au téléviseur à l'aide d'un câble HDMI.

Auto Power Link

Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour activer ou désactiver la fonction Auto Power Link.

(Par défaut : OFF - POWER LINK ou ON - POWER LINK)

Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 23) La fonction Auto Power Link est disponible uniquement en mode D.IN.

EFFECT

Vous pouvez choisir entre 6 modes sonores : STANDARD

(Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et

NIGHT selon le type de source dont vous souhaitez profiter.

Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d'origine.

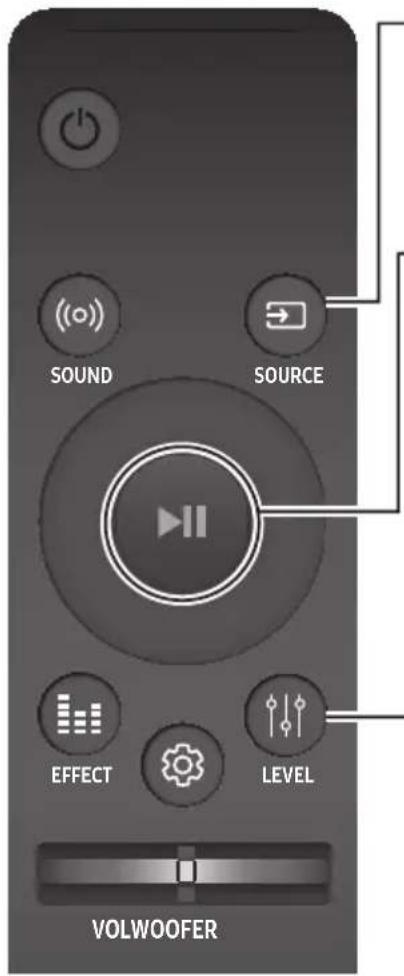

\* DRC (Dynamic Range Control)

Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintenez enfoncée la touche EFFECT pendant environ 5 secondes en mode veille pour activer la fonction DRC (Dynamic Range Control) ON - DRC et OFF - DRC.

- Faire fonctionner le téléviseur en utilisant sa télécommande.

Permet de sélectionner une source connectée au Soundbar.

\* Mode BT PAIRING

Pour activer le mode BT PAIRING dans la fonction Bluetooth, appuyez et maintenez enfoncée la touche SOURCE pendant plus de 5 secondes.

Appuyez sur la touche ▶II pour mettre la musique temporairement en pause. Appuyez à nouveau sur la touche ▶II pour lire la musique sélectionnée.

LEVEL

La Soundbar ATMOS dispose d'audio 5.1.4 canaux. Utilisez cette touche pour régler le volume de chaque enceinte. Appuyez sur cette touche, utilisez les touches Gauche/Droite pour choisir une enceinte, puis utilisez les touches Haut/Bas pour augmenter ou baisser le volume.

Enceinte		S'affiche sur OLED lors du réglage du volume
Unité principale	Avant gauche FL
	Supérieure gauche FTL
	Centrale C
	Avant droite FR
	Supérieure droite FTR
Enceinte surround G	Surround gauche SL
	Surround supérieure gauche	STL
Enceinte surround D	Surround droite SR
	Surround supérieure droite	STR

Appuyez et maintenez enfoncée la touche LEVEL pendant environ 5 secondes pour activer ou désactiver Network Standby. (Reportez-vous à la page 32)

Permet de sélectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les boutons Haut/Bas pour régler le volume sur TREBLE ou BASS de -3 à +3.

Appuyez sur le bouton ⚙ (Contrôle du son) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et chaque réglage peut être défini entre -6 \~ +6 (Haut/Bas).

Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons

(Contrôle du son) pour corriger le problème. Utilisez les boutons Haut/

Bas pour régler le temps de retard audio entre 0 ms \~ 300 ms. En mode BT, la fonction Audio Sync peut ne pas être disponible.

WOOFER

Appuyez sur les touches haut ou bas pour régler le volume du subwoofer sur -12 ou de -6 à +6.

Appuyer sur la touche remet le volume du subwoofer sur le niveau 0.

Appuyez sur les touches haut ou bas pour régler le volume.

Muet

Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

▶Commande du volume de la Soundbar avec la télécommande de votre téléviseur

1. Appuyez sur la touche ((o)) SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la Soundbar est sous tension.
2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar.
3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe.

• Non disponible avec les modes TV ARC, BT, HDMI1 et HDMI2. (Disponible uniquement avec les modes D.IN (optique) et AUX)
• Sur la télécommande du téléviseur, seules les touches de volume et de coupure du son sont disponibles. Les autres touches sont désactivées.
• Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations.

- Fabricants prenant en charge cette fonction :

- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

- Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant.

- Pour désactiver cette fonction, appuyez sur la touche ((o)) SOUND pendant 5 secondes. Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

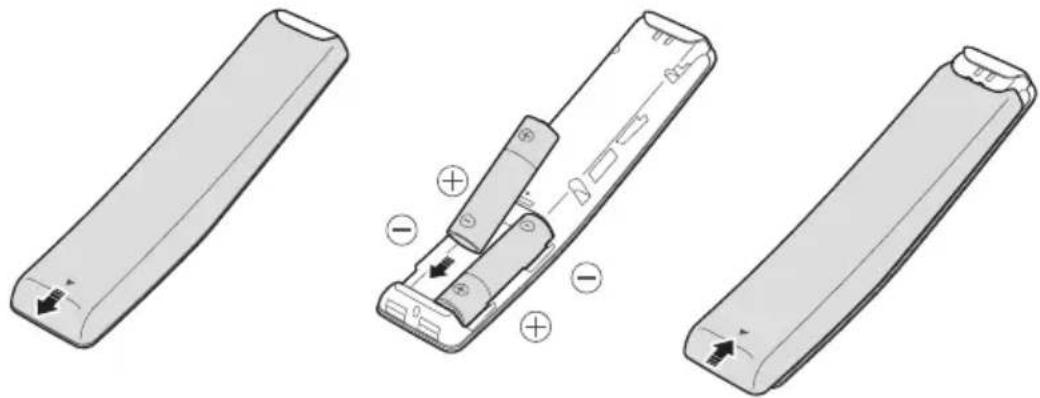

MISE EN PLACE DES PILES (PILE AA X2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AA (1,5 V) en respectant la polarité +/-. Remettez le couvercle en le faisant glisser dans sa position.

Touche dissimulée		Page de référence
Touche de télécommande Fonction
(○) SOUND	Télécommande de votre téléviseur Activer/Désactiver	Page 11
SOURCE	Appariement BT P	age 28
▶II (Lecture/Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	Page 27
VOL	ID SET P	age 20
Haut	WIFI SETUP P	age 9
Bas	ADD SPEAKER P	age 9
Gauche	Auto Power Link Activer/Désactiver P	age 23
Droite	Anynet+ Activer/Désactiver P	age 9
○ (Contrôle du son)	EQ bande 7 P	age 11
EFFECT	DRC Activer/Désactiver P	age 9
LEVEL	Network Standby Activer/Désactiver P	age 32

SPÉCIFICATIONS DE SORTIE POUR LES DIFFÉRENTS MODES DE EFFET SONORE

Entrée Effet Sortie
2 canaux	SOUND	ON	5.1.4 canaux
5.1 canaux 5.1.4 canaux
2 canaux	EFFECT	STANDARD	2.1 canaux
5.1 canaux 5.1 canaux
2 canaux	EFFECT	MUSIC	2.1 canaux
5.1 canaux 5.1 canaux
2 canaux	EFFECT	CLEAR VOICE	3.1 canaux
5.1 canaux 5.1 canaux
2 canaux	EFFECT	SPORTS	5.1.4 canaux
5.1 canaux 5.1.4 canaux
2 canaux	EFFECT	MOVIE	5.1.4 canaux
5.1 canaux 5.1.4 canaux
2 canaux	EFFECT	NIGHT	3.1 canaux
5.1 canaux 5.1 canaux

* Si la source d'entrée est Dolby Atmos®, une sortie canal 5.1.4 est émise. Le effet sonore n'est pas disponible.

INSTALLATION DE LA SOUNDBAR

INSTALLATION DE LA FIXATION MURALE

▶Précautions d'installation

• Procédez à l'installation sur un mur vertical uniquement.
• Pour l'installation, évitez les températures extrêmes et l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.
• Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.
• Achetez et utilisez les vis de fixation ou l'ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur.
• Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.

-Diamètre : M5

-Longueur : L 35 mm ou plus recommandée

- Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

- Veillez à éteindre et débrancher l'unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

1. Placez le Guide de fixation murale contre le mur.

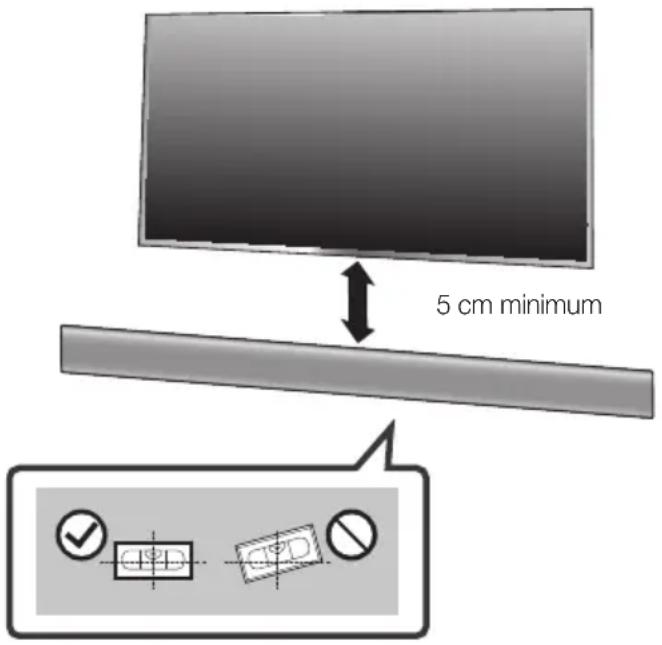

• Le Guide de fixation murale doit être de niveau.
- Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.

C CENTERLINE C TYPE : 700mm C Ligne centrale

1. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images C-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

2. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

r₄₄ Cₚₚ

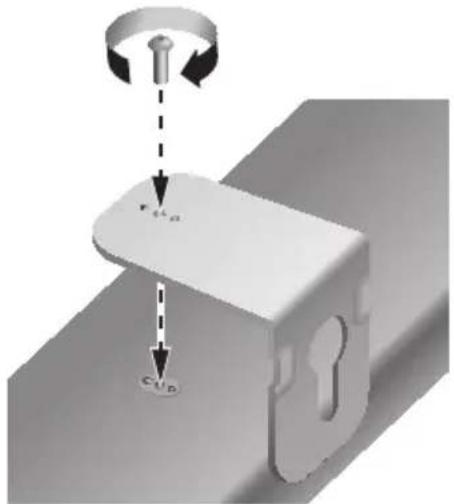

1. Installez 2 Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à bien les positionner, en utilisant 2 Vis (M4 x L12).

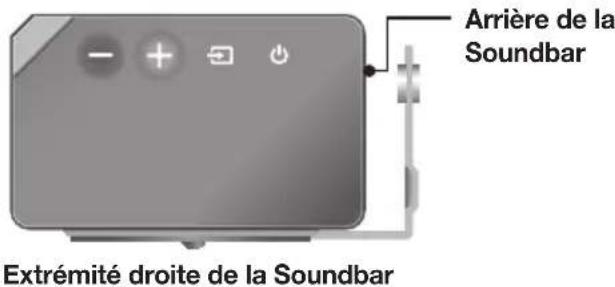

Arrière de la Soundbar Extrémité droite de la Soundbar

- Lors de l'assemblage, veillez à ce que les accroches des Support de fixation murale soient placées à l'arrière de la Soundbar. Reportez-vous à l'illustration ci-dessus.

1. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

- Faites glisser les Support de fixation murale vers le bas depuis la base pour les installer sur les Vis de fixation.

RETRAIT DE LA SOUNDBAR DU MUR

1. Pour séparer la Soundbar de la monture murale, poussez-la dans le sens de la flèche.

- Ne vous appuyez pas sur l'unité montée et évitez de la soumettre à des chocs ou des chutes.

- Fixez fermement l'unité au mur afin qu'elle ne tombe pas. La chute de l'appareil peut provoquer des blessures ou endommager le produit.

- Lorsque l'unité est fixée au mur, veillez à ce qu'un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l'appareil.

- Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur.

- Pour votre sécurité, dans le cas où vous ne l'utilisez pas en montage mural, veuillez installer l'unité sur une surface plane sécurisée où elle ne risque pas de tomber.

INSTALLATION DES ENCEINTES SURROUND SUR UN MUR

Vous pouvez acheter des supports muraux séparément pour installer les enceintes surround sur un mur.

▶À prendre en compte lors de l'achat

• Charge supportable : Plus de 8,0 kg

• Taille du trou : 1/4 - 20 filets rapportés

• Étant donné que l'installation des supports muraux est optionnelle, vous pouvez acheter les accessoires correspondants séparément.
• Veuillez laisser un installateur qualifié monter les crochets de fixation murale des enceintes surround.
• Demandez à un professionnel d'une entreprise d'installation de monter votre produit sur le mur.
• Contrôlez la résistance du mur avant d'installer les crochets de fixation murale. Si la force est insuffisante, assurez-vous de consolider votre mur avant d'y installer les crochets de fixation murale et les enceintes.
• Pour plus d'informations, reportez-vous au guide du montage mural.
• Samsung Electronics ne peut être tenu responsable d'un quelconque endommagement du produit suite à une mauvaise installation de ce dernier.
• Veillez à ne pas monter les enceintes sur le côté ou à l'envers.

CONNEXION DU SUBWOOFER ET DES ENCEINTES SURROUND

• Ne branchez pas le cordon d'alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n'aient été effectuées.
• Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer et l'enceinte surround sans fil entreront en mode veille et la LED STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de l'environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer ou l'enceinte surround sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

• Les antennes de réception sans fil sont intégrées au subwoofer et aux enceintes surround sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer et des enceintes surround ne présente pas d'obstacles.

Disposition des enceintes recommandée

TV Unité Principale Soundbar Caisson de basse 90° 110° 110° 90°

Enceinte surround G Enceinte surround D

CONNEXION AUTOMATIQUE

1. Allumez le subwoofer et les enceintes surround.
2. Allumez la Soundbar, puis appuyez sur la touche ⏻ de la télécommande ou à droite de la Soundbar.
3. Le subwoofer et les enceintes surround se connectent automatiquement à la Soundbar.
4. Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrière du subwoofer et des enceintes surround s'allument.

• Si l'indicateur rouge à l'arrière du subwoofer ou des enceintes surround est allumé, ou si l'indicateur bleu clignote sans interruption, l'appariement automatique ne peut être effectué. Si cela se produit, connectez chaque enceinte manuellement.
• Vous pourrez profiter d'un meilleur son venant du subwoofer sans fil en sélectionnant un effet sonore. (Reportez-vous à la page 9.)
• Important : Avant de commencer, insérez les piles dans la télécommande. Reportez-vous à la page 12 pour prendre connaissance des instructions.

LINK

LINK

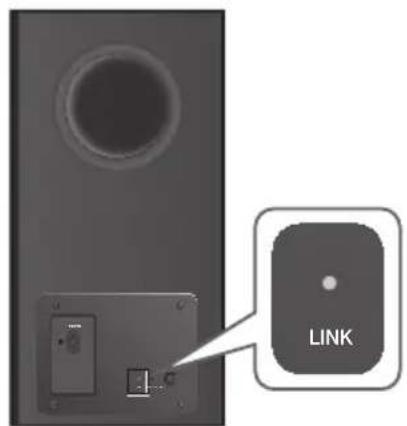

Arrière du Subwoofer Arrière de l'enceinte surround

CONNEXION MANUELLE DU SUBWOOFER ET DES ENCEINTES SURROUND EN CAS D'ÉCHEC DE LA CONNEXION AUTOMATIQUE

▶Avant de commencer

• Assurez-vous que la Soundbar, le subwoofer, et les enceintes surround sont branchés.
  • Assurez-vous que la Soundbar est allumée.

• Appuyez sur la touche ID SET à l'arrière du subwoofer et des enceintes surround, et maintenez-la enfoncée pendant au moins 5 secondes. L'indicateur rouge à l'arrière de chaque enceinte s'éteint et l'indicateur bleu clignote.

Arrière du subwoofer

Partie arrière des enceintes surround gauche et droite

1. Éteignez la Soundbar.
2. Appuyez sur la touche VOL de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes, avec la Soundbar éteinte (OFF).

1. Le message ID SET s'affiche brièvement sur l'écran de la Soundbar, avant de disparaître.

ID SET

Côté droit de la Soundbar

1. Quand les indicateurs bleus sur le subwoofer et sur les enceintes surround clignotent, mettez sous tension en appuyant sur la touche sur le côté droit de l'unité principale ou sur la télécommande.
2. Une fois la connexion établie avec succès, les indicateurs bleus à l'arrière du subwoofer et des enceintes surround s'allument sans clignoter.

- Si le processus de connexion échoue, le voyant bleu clignote en continu. Passez à l'étape 1 et recommencez.

ÉTAT DU TÉMOIN INDICATEUR LED SUR LE SUBWOOFER ET LES ENCEINTES SURROUND

LED État Description Résolution
Rouge Allumé		En veille (avec l’unité principale de la Soundbar éteinte)	Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar
		Échec de la connexion	Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)
Bleu	Allumé	Connexion réussie (fonctionnement normal)	-
	Clignotement	En veille (avec l’unité principale de la Soundbar éteinte)	Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar
		Échec de la connexion	Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)
Rouge et bleu Clignotement Dysfonctionnement Connectez le centre de services.

CONNEXION DE L'APPAREIL À UN TÉLÉVISEUR

- Important : Avant de commencer, insérez les piles dans la télécommande. Reportez-vous à la page 12 pour prendre connaissance des instructions.

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)

1. À l'aide d'un câble HDMI, connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.

• Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.
• Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.

• La fonction Anynet+ doit être activée.

- La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

RACCORDEMENT DE LA SOUNDBAR À UN TÉLÉVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) (Audio) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique (non fourni).

2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.

▶ Auto Power Link

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique (non fourni).
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.
3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link.

• Par défaut, Auto Power Link est réglé sur ON.
• Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.
• Cette fonction est disponible uniquement en mode D.IN.

RACCORDEMENT À DES APPAREILS EXTERNES

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu'un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l'interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.

CONNEXION DES APPAREILS POUR UTILISER DOLBY ATMOS®

Ce produit prend en charge Dolby Atmos®.

- Important : Dolby Atmos® n'est disponible que dans le mode HDMI.

1. Branchez un câble HDMI de la prise jack HDMI IN 1 ou HDMI IN 2 située à l'arrière du produit sur la prise jack HDMI OUT de votre appareil numérique.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour sélectionner HDMI1 ou HDMI2.
3. Le mode HDMI sélectionné s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

- Lorsque Dolby Atmos® est activé, la LED bleue sur le bord droit de la Soundbar s'allume et brille.

4. Configuration de Dolby Atmos® sur votre lecteur BD ou un autre appareil.

• Vérifiez les options de sortie audio à l'aide du menu des paramètres de votre lecteur BD, ou d'un autre appareil.
• Assurez-vous que « Aucun encodage » est sélectionné pour le flux binaire des options de sortie audio. p.ex. sur un lecteur Samsung : Accueil → Paramètres → Son → Sortie numérique : Sélectionnez flux binaire (non traité).
• Si les options de sortie audio comprennent un flux audio secondaire, assurez-vous qu'il est réglé sur « Off ».

- Dolby Atmos® ne fonctionne qu'avec le mode HDMI. Il n'est pas compatible avec d'autres sources d'entrée.

• Dolby Atmos® ne fonctionne qu'avec les canaux 5.1.4.
  • Assurez-vous que le contenu prend en charge Dolby Atmos®.

CÂBLE HDMI

1. Branchez un câble HDMI de la prise jack HDMI IN 1 ou HDMI IN 2 située à l'arrière du produit sur la prise jack HDMI OUT de votre appareil numérique.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour sélectionner HDMI1 ou HDMI2.
3. Le mode HDMI sélectionné s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

CÂBLE AUDIO ANALOGIQUE OU OPTIQUE

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes.

▶Câble AUX

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode AUX.

▶Câble Optique

1. Raccorder DIGITAL AUDIO IN (OPTICAL) (Audio) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
2. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode D.IN.

MODE D'ENTRÉE

Appuyez sur la touche → à droite de l'unité principale ou sur la touche SOURCE de la télécommande pour sélectionner le mode de votre choix.

Extrémité droite de la Soundbar

Mode d'entrée Affichage
Entrée Optique numériqueEntrée ARC (SORTIE HDMI)	D.IN
Entrée AUX	AUX
Entrée HDMI HDMI1, HDMI2
Mode BLUETOOTH	BT

L'appareil s'éteint automatiquement sous les conditions suivantes:

• Mode D.IN/BT
  -S'il n'y a aucun signal audio pendant 5 minutes.

• Mode HDMI1/HDMI2

-S'il n'y a aucun signal audio pendant 15 minutes.

- Mode AUX

-Si le câble AUX n'est pas connecté pendant 5 minutes.

- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. (La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)

Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparaît sur l'écran.

BLUETOOTH

Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble !

POUR CONNECTER LE SYSTÈME SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.
    note1["Connexion"]
    note2["Périphérique Bluetooth"]

1. Appuyez sur la touche → à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer en mode BT.
2. Vous verrez BT READY ou BT PAIRING indiqué sur l'affichage frontal de la Soundbar.
3. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

4. Sélectionnez « [AV] Samsung Soundbar Kxxx » dans la liste.

5. Lorsque le Soundbar est connecté à l'appareil Bluetooth, [Nom du périphérique Bluetooth] → BT s'affiche à l'écran.

6. Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n'est pas en anglais.

7. Si l'appareil Bluetooth n'a pas pu procéder à l'appariement avec la Soundbar, supprimez « [AV] Samsung Soundbar Kxxx » indiqué sur l'appareil Bluetooth, passez au mode BT PAIRING en appuyant et maintenant enfoncée la touche → sur le côté droit de l'unité principale ou la touche SOURCE de la télécommande, puis effectuez à nouveau la recherche de la Soundbar via l'appareil Bluetooth.

8. Lisez de la musique sur le périphérique connecté.

9. Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

10. En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.

• Si le code PIN de sécurité est demandé lors de la connexion d'un périphérique Bluetooth, entrez <0000>.
• Un seul périphérique Bluetooth peut être associé à la fois.
• La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.

• Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

• En présence d'un champ électrique puissant autour du système Soundbar.

• Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.
• Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

- Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
- Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
- Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).
- Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [AV] Samsung Soundbar Kxxx » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode BT.
- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)
- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche BT PAIRING.

POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU SYSTÈME SOUNDBAR

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

- Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade.

POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur la touche SOURCE de la télécommande ou sur la touche → à droite du produit pour passer du mode BT à un autre mode ou éteignez la Soundbar.

- Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 5 minutes en état Prêt.

▶ À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

- Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

UTILISATION DE L'APPLICATION MULTIROOM

L'application Samsung Multiroom vous permet de connecter la Soundbar à un smartphone, votre réseau et Internet. Une fois la Soundbar connectée à un smartphone sur lequel l'application Multiroom est installée, vous pouvez également connecter la Soundbar à plusieurs appareils Samsung Multiroom sans fil et diffuser du son via ces appareils.

AVANT DE DÉMARRER

▶Bases de communication

Configuration requise :

1. Un routeur sans fil et un smartphone.
2. Le routeur sans fil doit être connecté à Internet.
3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.

INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM

Pour utiliser la Soundbar avec l'application Samsung Multiroom, vous devez télécharger et installer l'application Samsung Multiroom sur votre smartphone. Vous pouvez la télécharger sur Google Play ou l'App Store. Une fois l'application Samsung Multiroom installée, vous pouvez écouter avec la Soundbar la musique stockée sur votre smartphone ou sur d'autres appareils connectés, fournie par d'autres fournisseurs de contenu ou diffusée par des stations de radio sur Internet.

▶Android ou iOS

Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périphérique intelligent.

* Recherche de marché : Samsung Multiroom

GET IT ON Google Play

ou

▶Lancement de l'application Samsung Multiroom

Pour lancer l'application Samsung Multiroom, appuyez sur l'icône de l'application Multiroom sur votre smartphone.

Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent. Suivez les directives sur l'écran de votre périphérique intelligent.

Vous pouvez utiliser les fonctions suivantes avec l'application Samsung Multiroom.

- Vous pouvez profiter des fichiers musicaux stockés sur votre téléphone mobile, de diverses sources musicales, et de la radio sur Internet.

[AV] Samsung Soundbar Kxxx Musique sur le téléphone mobile Radio sur Internet Service musical ALBUMS Album A Album B Album C Album D Album E More ARTISTS

UTILISATION DE LA FONCTION NETWORK STANDBY ON

La fonction Network Standby On si la connexion sans fil a été correctement établie entre le périphérique intelligent et la Soundbar. Cette fonction active la Soundbar automatiquement lorsque le périphérique intelligent essaie de se connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode d'entrée est automatiquement défini sur BT. Pour allumer la Soundbar à l'aide du Wi-Fi, l'application Samsung Multiroom doit être installée sur votre smartphone.

1. Connectez le périphérique intelligent à votre Soundbar.
2. Activez la fonction Network Standby On en appuyant sur le bouton LEVEL situé sur la télécommande de la Soundbar pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton LEVEL pendant plus de 5 secondes.

• Network Standby On est disponible uniquement si la Soundbar figure parmi les appareils appariés du smartphone. (le smartphone et la Soundbar doivent avoir été appariés au moins une fois.)
• La Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique intelligent uniquement lorsque la Soundbar affiche [BT READY] ou [WiFi READY].

- Si la fonction Network Standby On ne marche pas -La fonction Network Standby On est sur Off. Mettez-la sur ON.

- La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

MISE À JOUR LOGICIELLE

SERVICE Câble adaptateur Micro USB à USB (non fourni)

MISE À JOUR VIA USB

Samsung peut proposer à l'avenir des mises à jour pour le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.

Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le centre d'assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour.

▶Procédure de mise à jour

1. Raccordez un câble adaptateur Micro USB à USB à un câble USB 2.0 vers Micro USB (Type B) à une extrémité et une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du câble Micro USB de la Soundbar.

- Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

1. Suivez les étapes ci-dessous pour télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com/sec) → recherchez le nom du modèle - sélectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)
2. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire dans le nom de dossier » pour dé-ziper le dossier.
3. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble d'adaptateur USB micro.
4. Allumez la Soundbar. Dans les 3 minutes, UPDATE s'affiche et la mise à jour commence.
5. Une fois la mise à jour terminée, la Soundbar s'éteint et se rallume.

- Si la source d'entrée a été modifiée après une mise à jour ou après avoir rebranché le câble d'alimentation, changez la source d'entrée sur le téléviseur ou la source souhaitée.

▶Si UPDATE n'est pas affiché

1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port USB de la Soundbar.
2. Débranchez le cordon d'alimentation, puis branchez-le à nouveau et allumez l'appareil.

• Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l'unité principale.
• La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB.
• Ne débranchez pas l'alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d'application. L'unité principale s'éteint automatiquement une fois que la mise à jour du micrologiciel est terminée.
• Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous à la page 19. Si la mise à jour du logiciel échoue, vérifiez que la clé USB n'est pas défectueuse.
• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

MISE À JOUR AUTOMATIQUE

Même si la Soundbar est éteinte, elle recherche la dernière version logicielle et se met à jour automatiquement si elle est connectée à Internet.

• La Soundbar est configurée pour se mettre à jour automatiquement par défaut.
• Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Si l'alimentation électrique est coupée, allumez la Soundbar et rebranchez-la.

TÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'ensemble ne s'allume pas.
• Le cordon d'alimentation est-il branché dans la prise?	→ Branchez la fiche d'alimentation électrique dans la prise murale.

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
• L'air est-il chargé en électricité statique?	→ Débranchez la fiche d'alimentation électrique et rebranchez-la.

Aucun son n'est émis.
La fonction Silencieux est-elle activée?Le volume est-il réglé au minimum?	→ Appuyez sur le bouton VOL pour annuler la fonction.→ Permet de régler le Volume.

La télécommande ne fonctionne pas.
Les piles sont-elles usées?La distance entre la télécommande et l'unité principale est-elle trop importante ?	→ Remplacez-les.→ Rapprochez-vous de l'appareil.

La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.
• Votre caisson de graves peut ne pas être connecté au corps principal de l'appareil.	→ Essayez de reconnecter votre caisson de graves.(Reportez-vous en page 19)

Le caisson de graves bourdonne et vibre sensiblement.
• Essayez d'ajuster les vibrations de votre caisson de graves.	→ Appuyez en haut ou en bas de la touche WOOFER de votre télécommande pour définir la valeur du volume (entre -12 et -6 à +6).

SPÉCIFICATIONS

GÉNÉRAL	Poids	Unité Principale Soundbar	6,7 kg
		Caisson de basse (PS-KW1-2)	9,6 kg
		Enceinte Surround(PS-KS2-1 (G), PS-KS2-2 (D))	2,0 kg
	Dimensions(L x H x P)	Unité Principale Soundbar	1210,2 x 81,7 x 131,4 mm
		Caisson de basse (PS-KW1-2)	203,9 x 399,0 x 414,3 mm
		Enceinte Surround(PS-KS2-1 (G), PS-KS2-2 (D))	120,2 x 210,9 x 141,0 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 à 75 %
HDMI Vidéo			1080p,1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
AMPLIFICATEUR	Puissance de sortie nominale	Unité Principale Soundbar	18W x 11, 4 OHM, THD≤10%
		Caisson de basse (PS-KW1-2)	162W, 3 OHM, THD≤10%
		Enceinte Surround(PS-KS2-1 (G), PS-KS2-2 (D))	35W x 4, 4 OHM, THD≤10%
Formats de lecture pris en charge			LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS
Puissance de sortie de l'appareil sans fil	Puissance de transmission BT		100 mW à 2,4 GHz – 2,4835 GHz
	Puissance de transmission Wi-Fi		100 mW à 2,4 GHz – 2,4835 GHz,5,15 GHz – 5,35 GHz et5,47 GHz – 5,725 GHz
	Puissance de transmission SRD		100 mW à 2,4 GHz – 2,4835GHz et5,15 GHz – 5,25 GHz/25 mW à 5,725 GHz – 5,825 GHz

* La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.
* Caractéristiques nominales
- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
-Le poids et les dimensions sont approximatifs.
- Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Dessous de l'unité principale)

※ Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet.

Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”)		5,8W
Wi-Fi/Ethernet	Méthode de désactivation du port	Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet.
Bluetooth	Méthode de désactivation du port	Appuyez sur le bouton SPK ADD sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth.

※ Avis de licence libre

- Pour obtenir plus d'informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com

Spotify

• Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses.
• Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

LICENCE

DOLBY ATMOS

• Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.
  Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet équipement peut fonctionner dans tous les pays de l'Union européenne.
  La fonction 5GHz WLAN(Wi-Fi ou SRD) de cet équipement ne peut fonctionner qu'à l'intérieur.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Country	Contact Centre	Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/fe/support
GERMANY 06196 77	555 77 www.samsung.com/de/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	(800.7267864) www.samsung.com/fti/support
SPAIN 00349021726	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pt/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]** (koszt połączenia według taryfyoperatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Dealers] 0810-112233	www.samsung.com/at/support

Country	Contact Centre	Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSN/A	055 233 999	www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
SERBIA	011 321 6899	www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/ai/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009 4000	only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobileand land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Εγχειρίδιο χρήσης
