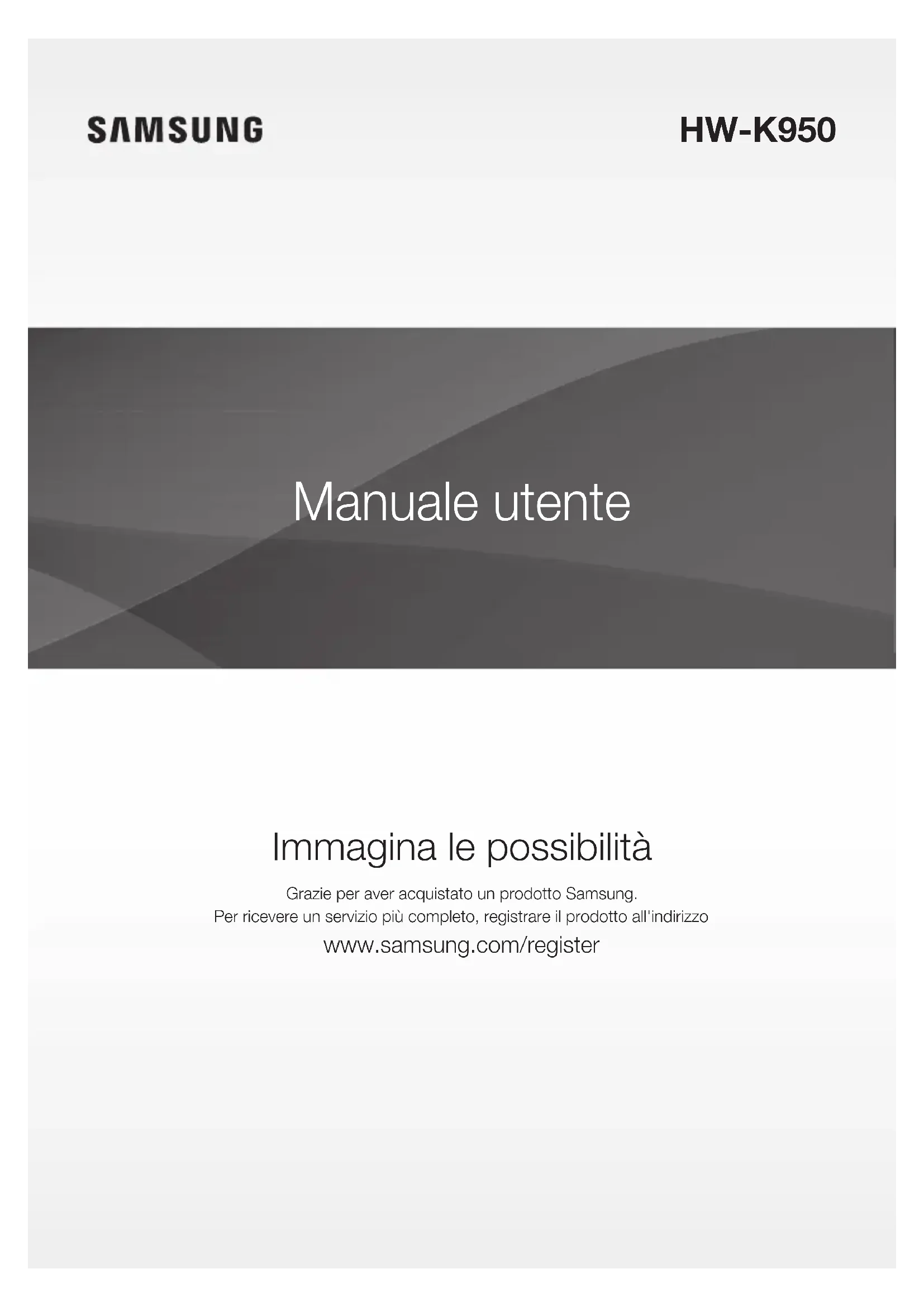

MANUALE UTENTE HWK950 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA. Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC. Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA: Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.ATTENZIONE
• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.per cominciare3 ITA PER COMINCIARE PRECAUZIONI 99.1mm 99.1mm

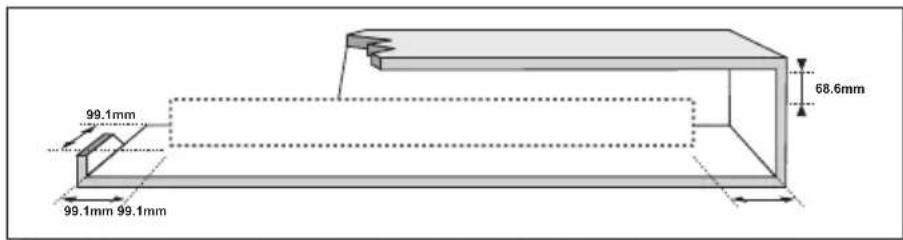

99.1mm Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.54 PER COMINCIARE DOLBY ATMOS® Questo prodotto supporta Dolby Atmos®.

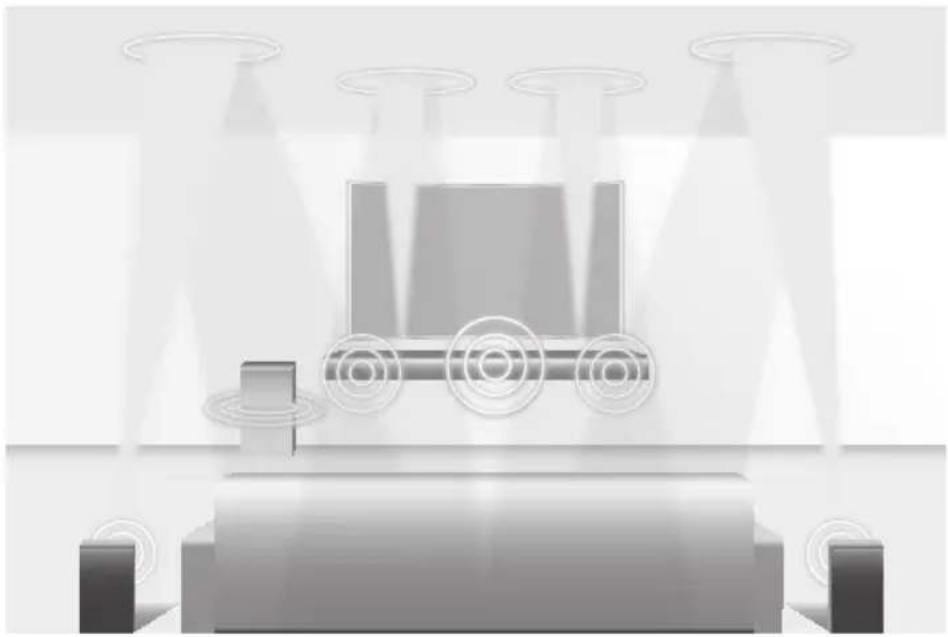

• Che cos’è Dolby Atmos®? La tecnologia Atmos migliora i sistemi audio surround a 5.1 canali aggiungendo un diffusore sopraelevato. In questo modo chi ascolta è avvolto dal suono a 360 gradi e gode di un’esperienza coinvolgente, ad alta definizione, ricca, dettagliata e più profonda. Consultare la pagina 24 per imparare a collegare il sistema.5 ITA PER COMINCIARE ● Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto. ● È possibile che vengano addebitate delle spese amministrative nei seguenti casi:(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). ● L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione. SOMMARIO 2 PER COMINCIARE 2 Informazioni sulla sicurezza 4 Dolby Atmos® 6 Accessori forniti 7 DESCRIZIONI 7 Pannello anteriore / laterale destro 8 Pannello inferiore 9 Telecomando 14 INSTALLAZIONE 14 Installazione della Soundbar 14 Instalazione del suporto per montaggio a parete17 Rimozione della Soundbar dalla parete 18 Installazione dei diffusori surround su una parete 19 COLLEGAMENTI 19 Collegamento del diffusore agli altoparlanti Surround 22 Collegamento ad una TV 22 Collegamenti alla TV mediante cavo (digitale) HDMI 23 Collegamento a una TV utilizzando un cavo ottico digitale 24 Collegamento a dispositivi esterni 24 Collegamento dei dispositivi per l’utilizzo di Dolby Atmos®25 Cavo HDMI26 Cavo audio ottico o analogico 27 FUNZIONI 27 Modo di ingresso 28 Bluetooth 30 Utilizzo dell’app Multiroom 32 Utilizzo della funzione Network Standby

33 Aggiornamento del Software 35 RISOLUZIONE DEI PROBLEMI 35 Risoluzione dei problemi 36 APPENDICE 36 Specifiche76 PER COMINCIARE ACCESSORI FORNITI

PRIMA DI LEGGERE IL MANUALE UTENTE

Osservare le seguenti indicazioni prima di leggere il manuale utente. + Icone utilizzate nel manuale Icona Indicazione Definizione Attenzione Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate. Nota Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità. Controllare gli accessori forniti indicati di seguito. SOUNDSOURCEEFFECTLEVELVOL WOOFERSOUNDBAR Telecomando / Batterie (formato AA) Cavo di alimentazione : 3x Adattatore CA/CC (per l'unità principale) Cavo HDMI C TYPE : 700mmCENTER LINE C C Guida per il montaggio a parete Rondella di fissaggio : 2x Vite :

Supporto per montaggio a parete : 2x Spina CA (a seconda del paese e del modello) Collegare la spina CA all'adattatore e spingere fino a sentire un suono di "aggancio" a indicare che i due elementi sono fissati saldamente. Non staccare la spina CA dall'adattatore (una volta collegata non verrà rimossa). ● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. ● Per distinguere il diffusore sinistro da quello destro, controllare l’etichetta sul retro di ciascun diffusore. ● A seconda del paese, l'aspetto della spina CA può variare o potrebbe essere fornita già integrata nell'adattatore.7 ITA DESCRIZIONI

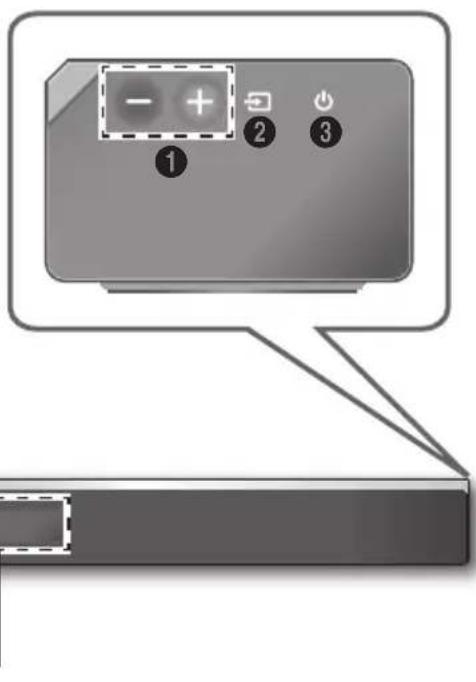

(Volume) Regola il volume. Sul display del pannello anteriore viene visualizzato il valore numerico del volume. 2 Tasto (Sorgente) Seleziona l'ingresso D.IN, AUX, HDMI1, HDMI2, BT. ● Per attivare il modo BT PAIRING, tenere premuto questo tasto in modo Bluetooth. 3 Tasto (Alimentazione) Accende e spegne l'unità Soundbar.

Visualizzazione Visualizza il modo corrente. ● Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi. Quando si preme il tasto di accensione, il suono verrà prodotto dall'unità con un ritardo di 20 secondi. ● Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono. ● Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.descrizioni98 DESCRIZIONI PANNELLO INFERIORE Wi-Fi SETUP SPK ADDAUX INDIGITAL AUDIO IN(OPTICAL)HDMI OUT(TV-ARC)HDMI IN 1HDMI IN 2DC 19VSERVICE DC 19VSERVICE Wi-Fi SETUP SPK ADDAUX IN

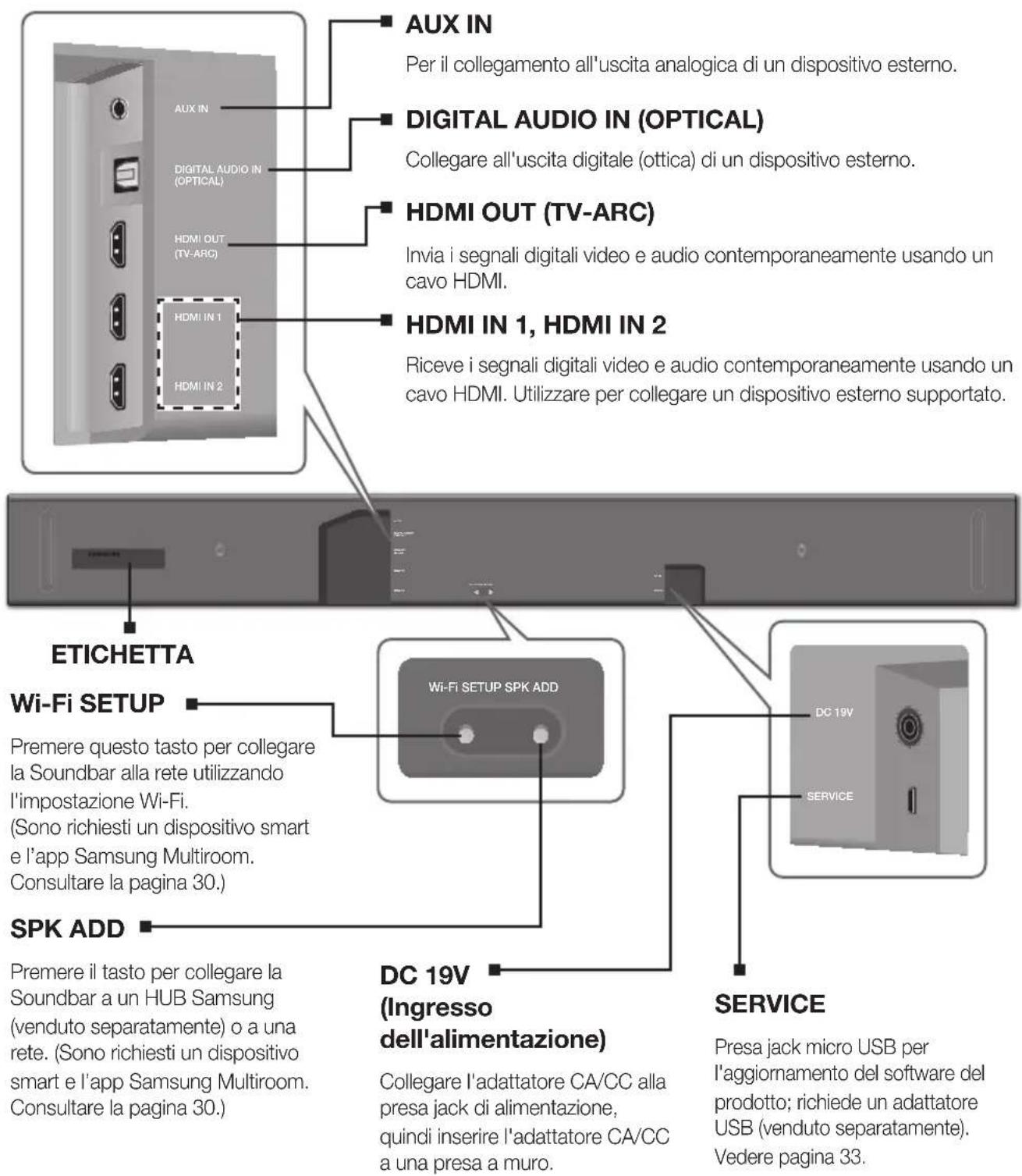

Riceve i segnali digitali video e audio contemporaneamente usando un cavo HDMI. Utilizzare per collegare un dispositivo esterno supportato. Wi-Fi SETUP Premere questo tasto per collegare la Soundbar alla rete utilizzando l'impostazione Wi-Fi. (Sono richiesti un dispositivo smart e l’app Samsung Multiroom. Consultare la pagina 30.) SPK ADD Premere il tasto per collegare la Soundbar a un HUB Samsung (venduto separatamente) o a una rete. (Sono richiesti un dispositivo smart e l’app Samsung Multiroom. Consultare la pagina 30.) AUX IN Per il collegamento all'uscita analogica di un dispositivo esterno. DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno. HDMI OUT (TV-ARC) Invia i segnali digitali video e audio contemporaneamente usando un cavo HDMI. ETICHETTA DC 19V (Ingresso dell'alimentazione) Collegare l'adattatore CA/CC alla presa jack di alimentazione, quindi inserire l'adattatore CA/CC a una presa a muro. SERVICE Presa jack micro USB per l'aggiornamento del software del prodotto; richiede un adattatore USB (venduto separatamente). Vedere pagina 33. ● Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo. ● Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.9 ITA DESCRIZIONI TELECOMANDO SOUNDSOURCEEFFECTLEVELVOL WOOFER SOUNDBAR Alimentazione Accende e spegne l'unità Soundbar. SOUND Audio surround consente di aggiungere profondità e spazialità all'audio. Se si preme ripetutamente il tasto SOUND, le impostazioni di Audio surround scorrono in sequenza : ON - SURROUND SOUND, OFF - SURROUND SOUND

• ACCESO: consente di riprodurre l’audio in tutti i diffusori.

• SPENTO: consente di riprodurre l’audio attraverso il canale sorgente originale. Su/Giù/Sinistro/Destro Premere le aree indicate per selezionare Su/Giù/Sinistro/Destro. Premere Su/Giù/Sinistro/Destro sul tasto per selezionare o impostare funzioni. È anche possibile attivare la funzione Wi-Fi SETUP tenendo premuto il tasto Su del telecomando per più di 5 secondi. È anche possibile attivare la funzione SPK ADD della Soundbar tenendo premuto il tasto Giù del telecomando per più di 5 secondi. Salto musica Premere il tasto Destro per selezionare la traccia musicale successiva; premere il tasto Sinistro per selezionare la traccia musicale precedente. Anynet+ Tenere premuto il tasto Destro per circa 5 secondi per attivare o disattivare la funzione Anynet+. (Impostazione predefinita : ON - ANYNET+ o OFF - ANYNET+) La funzione Anynet+ consente di controllare la Soundbar con il telecomando di una TV Samsung compatibile con Anynet+. È necessario che la Soundbar sia collegata alla TV tramite un cavo HDMI. Auto Power Link Tenere premuto il tasto Sinistro per circa 5 secondi per attivare o disattivare la funzione Auto Power Link. (Impostazione predefinita :

Sincronizza la Soundbar con una sorgente ottica collegata attraverso il jack ottico in modo che si accenda automaticamente quando si accende la TV. (Vedere a pagina 23) La funzione Auto Power Link è disponibile solamente nel modo D.IN. EFFECT È possibile scegliere tra 6 modi audio: STANDARD (Suono Originale), MUSIC, CLEAR VOICE, SPORTS, MOVIE, e NIGHT a seconda del tipo di sorgente da riprodurre. Selezionare il modo STANDARD per ascoltare l'audio originale.

• DRC (Dynamic Range Control) Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital. Tenere premuto il tasto EFFECT per circa 5 secondi in modo standby per cambiare lo stato della funzione DRC (Dynamic Range Control) da ON - DRC a OFF - DRC. ● Accendere la TV utilizzando il telecomando.1110 DESCRIZIONI SOUNDSOURCEEFFECTLEVEL VOL WOOFER SOUNDBAR SOURCE Per selezionare una sorgente collegata al Soundbar.

• Modo BT PAIRING Per attivare il modo BT PAIRING nella funzione Bluetooth, tenere premuto il tasto SOURCE per più di 5 secondi. Riproduzione/Pausa (BT / WIFI) Premere il tasto

per sospendere temporaneamente la riproduzione di un brano musicale. Premere di nuovo il tasto

per riprodurre il brano musicale selezionato. LEVEL La Soundbar ATMOS dispone di audio a 5.1.4 canali. Utilizzare questo tasto per regolare il volume di ciascun diffusore. Premere questo pulsante, utilizzare i pulsanti Sinistra/Destra per selezionare un altoparlante quindi utilizzare i pulsanti Su/Giù per aumentare o diminuire il livello (volume). FL FR FTRFTL

Unità principale STL

Diffusore surround D Diffusore Visualizzato sull’OLED durante la regolazione del livello Unità principale Anteriore sinistro FL Anteriore superiore sinistro FTL Centrale C Anteriore destro FR Anteriore superiore destro FTR Diffusore surround S Surround sinistro SL Surround superiore sinistro STL Diffusore surround D Surround destro SR Surround superiore destro STR

• Acceso/Spento Network Standby Tenere premuto il tasto LEVEL per circa 5 secondi per attivare o disattivare la funzione Network Standby. (Vedere pagina 32)11 ITA DESCRIZIONI SOUNDSOURCEEFFECTLEVEL VOL WOOFER SOUNDBAR WOOFER Premere il tasto verso l’alto o verso il basso per regolare il volume del subwoofer da -12 o -6 a +6. Premendo il pulsante è possibile ripristinare il volume del subwoofer al livello 0. EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECT LEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECT LEVELVOLWOOFERSOUNDBAR VOL Premere il tasto verso l’alto o verso il basso per regolare il volume. Muto Premere il tasto VOL per disattivare l’audio. Premerlo nuovamente per riattivare l’audio. EFFECT LEVEL VOL WOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECT LEVEL VOL WOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR EFFECTLEVELVOLWOOFERSOUNDBAR (Comando audio) Premere per selezionare TREBLE, BASS o AUDIO SYNC. Quindi utilizzare i tasti Su/Giù per regolare il volume TREBLE e BASS da -3 ~ +3. Tenere premuto il tasto (Comando audio) per circa 5 secondi per regolare l'audio per ogni banda di frequenza. È possibile effettuare una selezione (Sinistro/Destro) tra 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz; ogni selezione può essere ulteriormente regolata su un'impostazione di -6 ~ +6 (Su/Giù). Se il Soundbar viene collegato a una TV digitale e le immagini non sono sincronizzate con l'audio, premere i tasti di (Comando audio) per sincronizzare l'audio con le immagini. Utilizzare i tasti Su/Giù per impostare il ritardo audio tra 0 ms ~ 300 ms. In modo BT, la funzione Audio Sync potrebbe non essere disponibile. + Controllo della Soundbar utilizzando il telecomando della TV

SOUND per più di 5 secondi mentre si accende la Soundbar.

2. Sul display della Soundbar viene visualizzato "ON - TV REMOTE".

3. Nel menu della TV, impostare il diffusore TV come diffusore esterno.

● Non disponibile nelle modalità TV ARC, BT, HDMI1 e HDMI2. Disponibile nelle modalità D.IN (ottica) e AUX. ● Sul telecomando della TV sono disponibili soltanto i tasti del volume e del silenzioso. Gli altri tasti sono disabilitati. ● I menu delle TV variano in base al produttore e al modello. Per ulteriori informazioni, consultare il manuale utente della TV. ● Produttori che supportano questa funzione: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Questa funzione potrebbe non essere compatibile con il telecomando della TV, in base al produttore del telecomando. ● Per disattivare questa funzione, premere il tasto SOUND per 5 secondi. Sul display della Soundbar viene visualizzato "OFF - TV REMOTE".1312 DESCRIZIONI INSERIMENTO DELLE BATTERIE (2 BATTERIE AA) Far scorrere il coperchio della batteria nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AA (1,5V) rispettando la polarità +/-. Far scorrere il coperchio della batteria fino al raggiungimento della posizione iniziale.

UTILIZZO DEI TASTI NASCOSTI

Tasto nascosto Pagina di riferimento Tasto del telecomando Funzione SOUND Acceso/Spento Telecomando della TV Pagina 11 SOURCE Associazione BT Pagina 28

(Riproduzione/Pausa) Acceso/Spento Auto Power Down (modo AUX) Pagina 27 VOL ID SET Pagina 20

INSTALLAZIONE DELLA SOUNDBAR

INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE + Precauzioni per l'installazione ● Installare esclusivamente su una parete verticale. ● Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità. ● Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso. ● Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete. ● Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar. - Diametro : M5 - Lunghezza : L 35 mm o superiore. ● Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete. ● Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche. 5 cm o più

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

• La Guida per il montaggio a parete deve essere livellata.

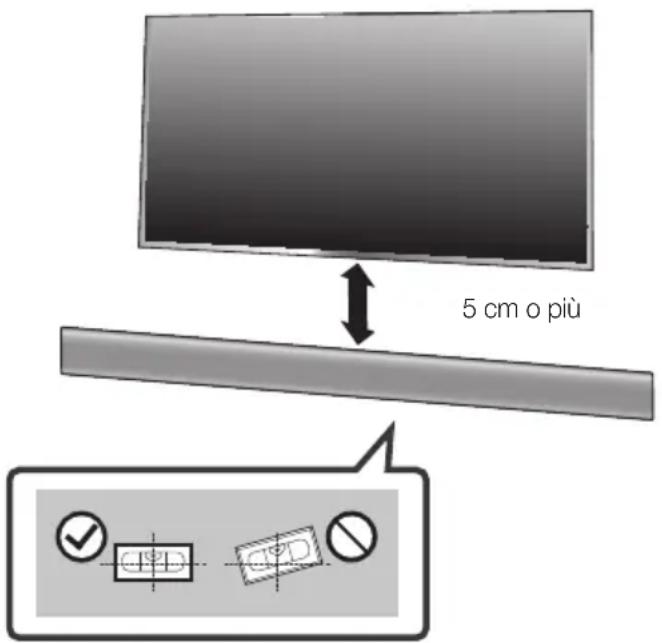

• Se la TV è montata a parete, installare la Soundbar almeno 5 cm al di sotto. INSTALLAZIONE15 ITA INSTALLAZIONE Linea centrale C TYPE : 700mmCENTER LINE C C

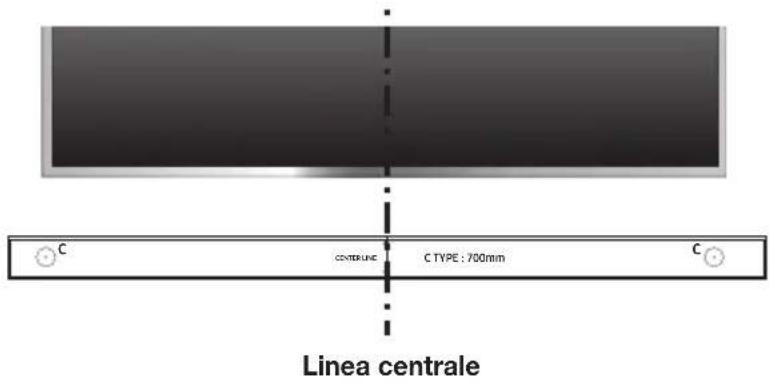

2. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la

TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo. ● Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. CENTER LINEC C TYPE : 700mmCENTER LINE

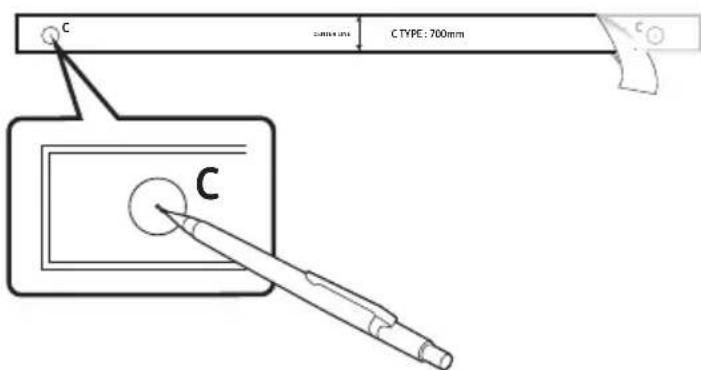

3. Con la punta di una penna o di una matita temperata forare il centro delle immagini C-TYPE su ciascuna estremità

della guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

4. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di

ciascun segno. ● Se i segni non corrispondono alle posizioni di prigionieri, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

5. Far passare una vite (non fornita in dotazione) attraverso ciascuna

Rondella di fissaggio , quindi avvitare saldamente ciascuna vite in un apposito foro.1716 INSTALLAZIONE

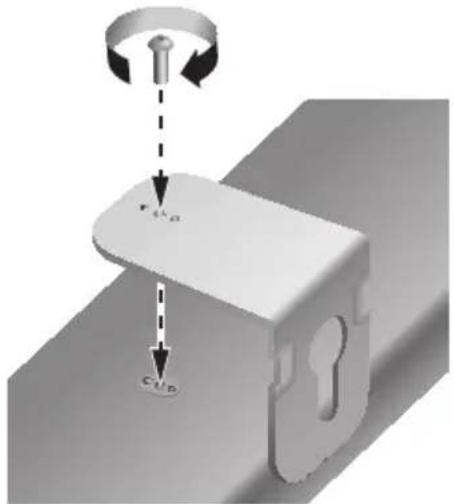

6. Installare 2 Supporto per montaggio a parete con il corretto orientamento nella parte inferiore della Soundbar,

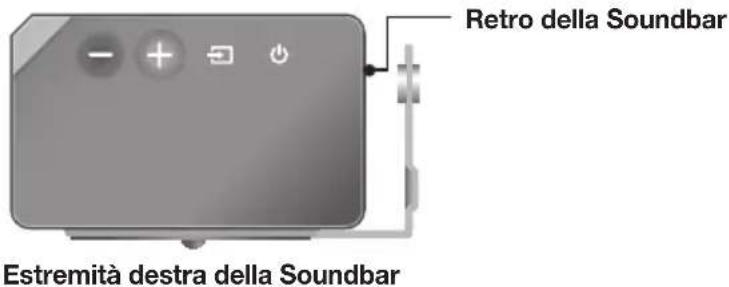

utilizzando 2 Vite (M4 x L12). Retro della Soundbar Estremità destra della Soundbar ● Durante l’assemblaggio, assicurarsi che le parti a sospensione dei Supporto per montaggio a parete siano situate dietro la parte posteriore della Soundbar. Vedere l'immagine qui sopra.

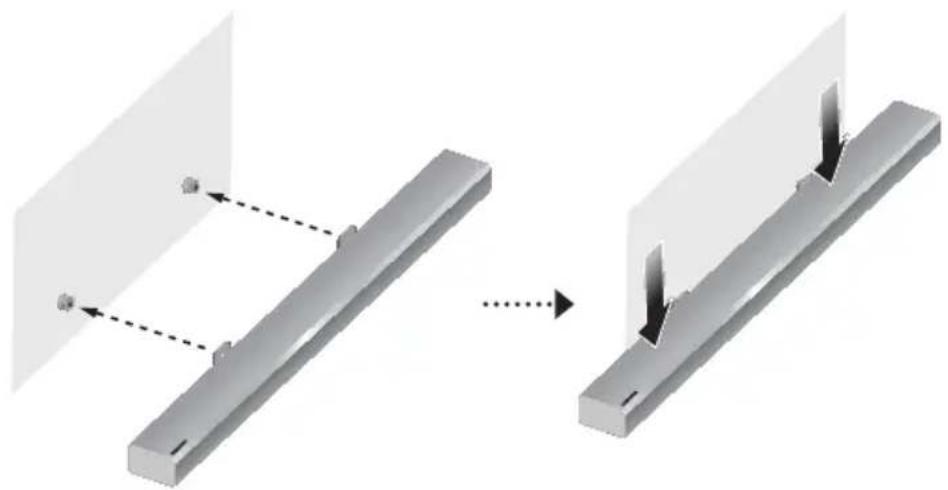

7. Installare la Soundbar con l’annesso Supporto per montaggio a parete appendendo il Supporto per

montaggio a parete alle Rondella di fissaggio sulla parete.17 ITA INSTALLAZIONE

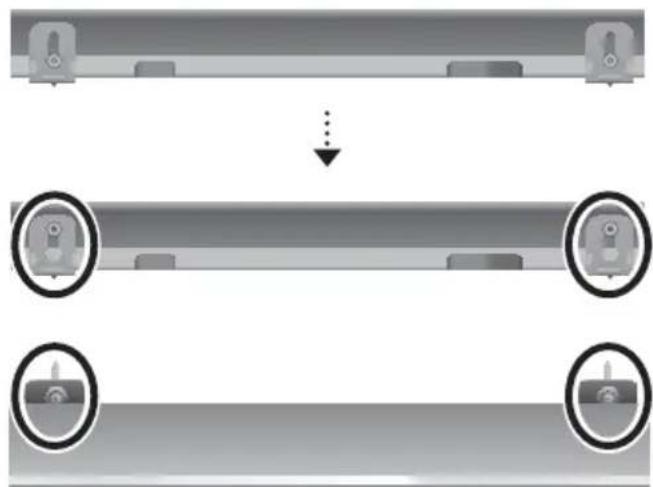

8. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che i

Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio. ● Far scorrere i Supporto per montaggio a parete verso il basso dalla parte inferiore per installarla sulle Rondella di fissaggio.

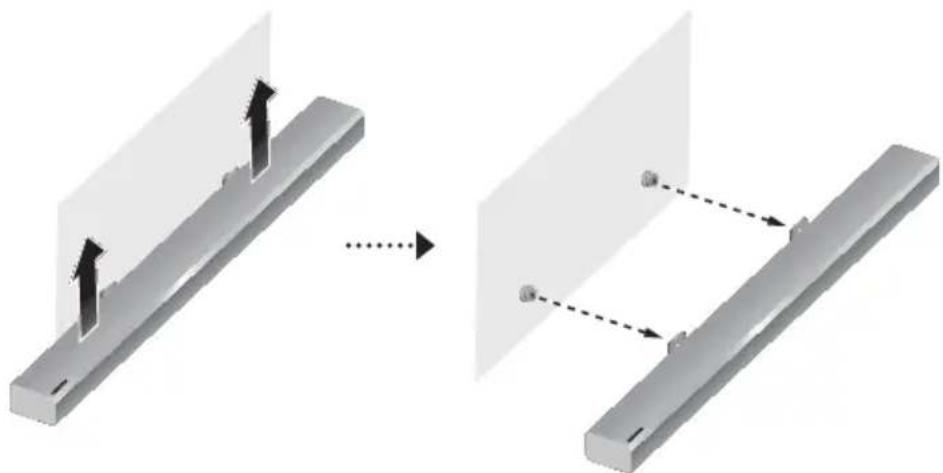

RIMOZIONE DELLA SOUNDBAR DALLA PARETE

1. Per smontare la Soundbar dal supporto per montaggio a parete, spingerla nella direzione indicata dalle frecce.

● Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere. ● Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi. ● Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere. ● Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm sotto la TV, se la TV è montato sulla parete. ● Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui sia improbabile che cada.1918 INSTALLAZIONE

È possibile acquistare separatamente gli appositi supporti per installare i diffusori surround a parete. + Considerazioni per l’acquisto ● Carico sopportabile : oltre 8,0 kg ● Dimensione foro : inserto filettato 1/4 - 20 ● Dato che l’installazione a parete è opzionale, è necessario acquistare gli accessori corrispondenti separatamente. ● Si prega di far installare le Staffe per il montaggio a parete del diffusore surround da un tecnico qualificato. ● Rivolgersi a un’azienda d’installazione professionale per il montaggio del prodotto a parete. ● Verificare la resistenza della parete prima di installare le Staffe per il montaggio a parete. Se la resistenza non è sufficiente, assicurarsi di rinforzare la parete prima di installarvi le Staffe per il montaggio a parete e i diffusori. ● Per ulteriori informazioni, consultare il manuale del Montaggio a parete. ● Samsung Electronics non è responsabile di eventuali danni al prodotto causati da un’installazione non corretta dello stesso. ● Non installare i diffusori di traverso o sottosopra.19 ITA COLLEGAMENTI

● Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non sono stati collegati tutti i componenti. ● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. ● Se l'unità principale è spenta, il diffusore wireless e l'altoparlante surround entreranno in modo standby e il LEAD STANDBY nella parte posteriore diventerà rosso dopo aver lampeggiato in blu molte volte. ● Se vicino alla Soundbar si utilizza un dispositivo che utilizza la stessa frequenza (2,4GHz) della Soundbar, l'interferenza può provocare un'interruzione del suono. ● La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il diffusore wireless o l'altoparlante surround si frappone una parete di cemento armato o di metallo, il sistema potrebbe non funzionare affatto, in quanto il segnale wireless non è in grado di attraversare il metallo. ● Le antenne di ricezione wireless sono integrate nel diffusore wireless e negli altoparlanti surround. Tenere le unità al riparo da acqua e umidità. ● Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e gli altoparlanti surround sia sgombra da ostacoli.

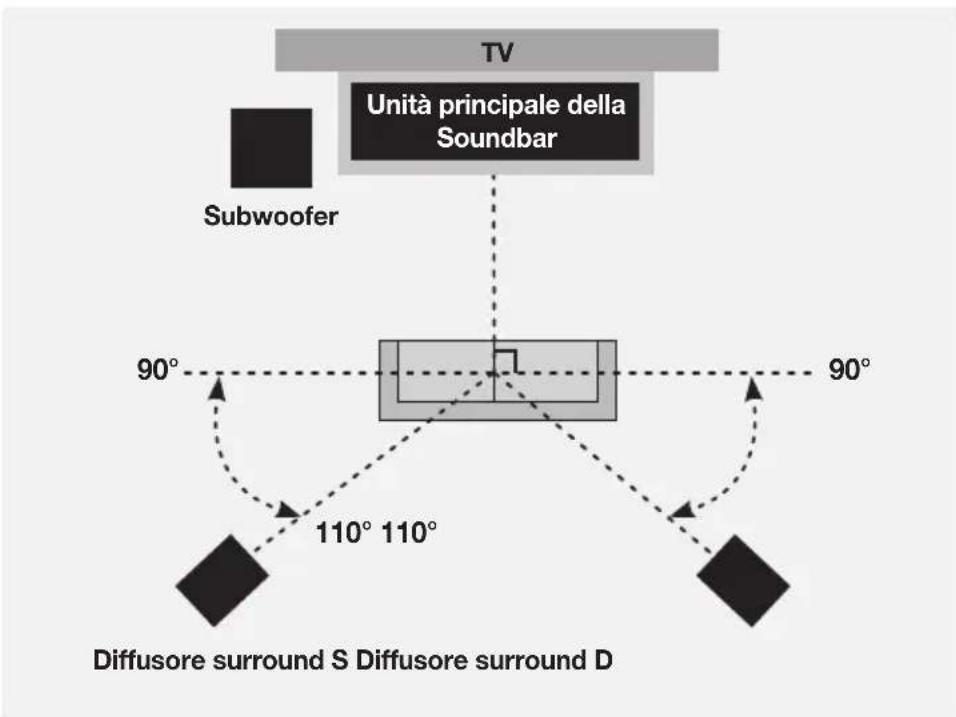

Unità principale della Soundbar Subwoofer 90° 90° 110° 110° Diffusore surround S Diffusore surround D Layout diffusori raccomandato Collegamenti2120 COLLEGAMENTI CONNESSIONE AUTOMATICA

1. Collegare il subwoofer e i diffusori surround all’alimentazione.

2. Collegare la Soundbar all’alimentazione, quindi premere il tasto sul telecomando o sul lato destro della Soundbar.

3. Il subwoofer e i diffusori surround sono automaticamente connessi alla Soundbar.

4. Una volta completata l’associazione automatica, si accendono gli indicatori blu sul retro del subwoofer e dei

diffusori surround. ● Se è acceso l’indicatore rosso sul retro del subwoofer o dei diffusori surround oppure l’indicatore blu lampeggia continuamente, l’associazione automatica non può essere eseguita. In questo caso, connettere ciascuno dei diffusori manualmente. ● Per un audio migliore del diffusore wireless, selezionare un Effetto audio. (Vedere pagina 9.) ● Importante: Prima di iniziare, inserire le batterie nel telecomando. Per istruzioni, consultare la pagina 12.

LINK STANDBY ID SETPOWER

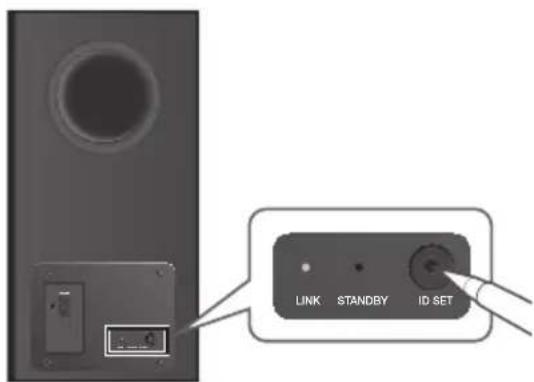

LINK Retro del subwoofer Retro del diffusore surround CONNESSIONE MANUALE DEL SUBWOOFER E DEI DIFFUSORI SURROUND IN CASO DI MANCATA RIUSCITA DELLA CONNESSIONE AUTOMATICA + Prima di iniziare ● Assicurarsi che la Soundbar, il subwoofer e i diffusori surround siano collegati alla rete elettrica. ● Assicurarsi che la Soundbar sia accesa.

1. Tenere premuto ID SET sul retro del subwoofer e dei diffusori surround per almeno 5 secondi.

L’indicatore rosso sul retro di ciascun diffusore si spegne e l’indicatore blu lampeggia.

3. Tenere premuto il tasto VOL sul telecomando per almeno 5 secondi con la Soundbar spenta (SPENTO).

EFFECTLEVEL VOL WOOFER SOUNDBAR EFFECT LEVEL VOL WOOFER SOUNDBAR EFFECTLEVEL VOL WOOFER SOUNDBAR EFFECTLEVEL VOL WOOFER SOUNDBAR

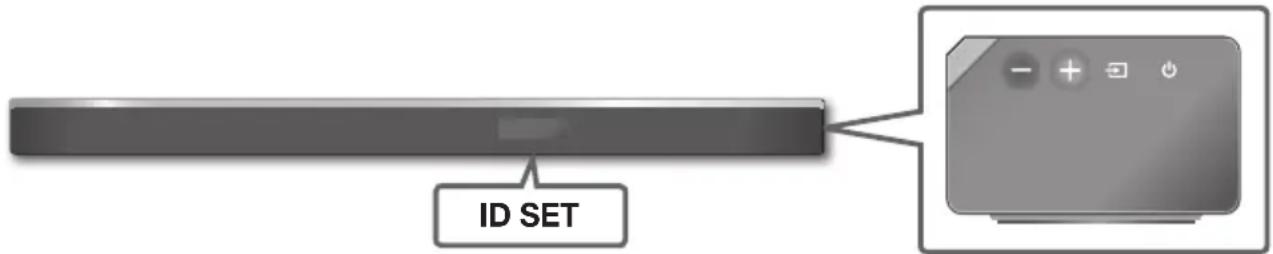

4. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

ID SET Lato destro della Soundbar

5. Quando gli indicatori blu del diffusore e degli altoparlanti con audio surround lampeggiano, accendere il dispositivo

premendo il tasto sul lato destro dell'unità principale o sul telecomando. 6. Una volta stabilita con successo la connessione, gli indicatori blu sul retro del subwoofer e dei diffusori surround si accendono senza lampeggiare. ● Se il tentativo di connessione non riesce, l'indicatore blu lampeggia in modo continuo. Andare al passo 1 e ricominciare. STATO SPIA INDICATORE LED DEL SUBWOOFER E DEGLI

ALTOPARLANTI AUDIO SURROUND

LED Stato Descrizione RisoluzioneRosso AccesoStand-by (l'unità principale della Soundbar è spenta)Controllare l'alimentazione dell'unità principale della SoundbarConnessione non riuscitaEffettuare di nuovo la connessione (fare riferimento alle istruzioni relative alla connessione manuale nel manuale dell'utente) Blu AccesoConnessione riuscita (funzionamento normale) LampeggianteStand-by (l'unità principale della Soundbar è spenta)Controllare l'alimentazione dell'unità principale della SoundbarConnessione non riuscitaEffettuare di nuovo la connessione (fare riferimento alle istruzioni relative alla connessione manuale nel manuale dell'utente)Rosso e blu Lampeggiante Malfunzionamento Contattare l'assistenza clienti.2322 COLLEGAMENTI

COLLEGAMENTO AD UNA TV

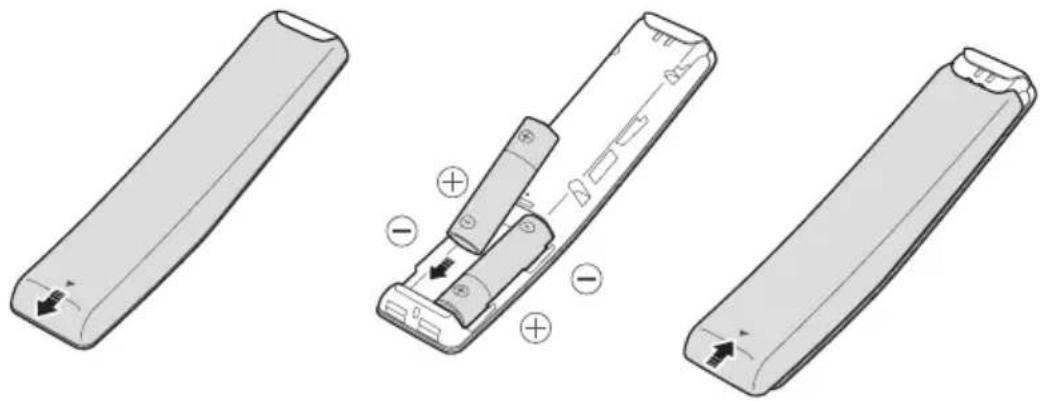

● Importante: Prima di iniziare, inserire le batterie nel telecomando. Per istruzioni, consultare la pagina 12. COLLEGAMENTI ALLA TV MEDIANTE CAVO (DIGITALE) HDMI Wi-Fi SETUP SPK ADD AUX IN

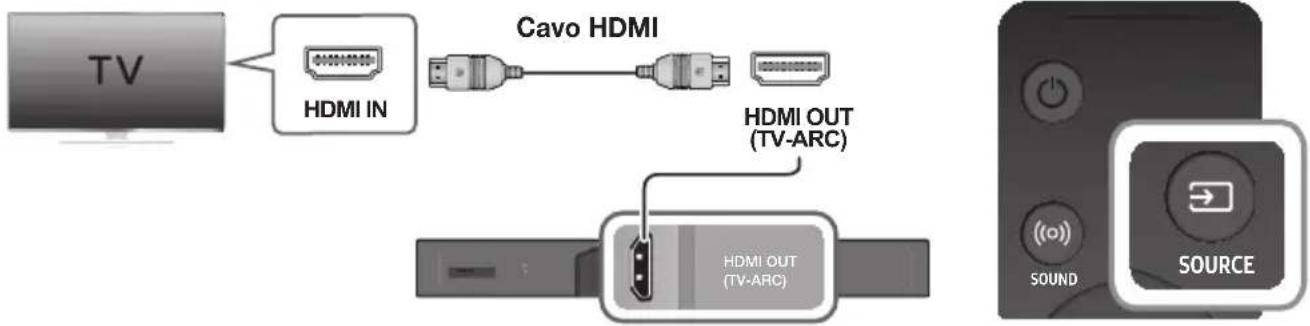

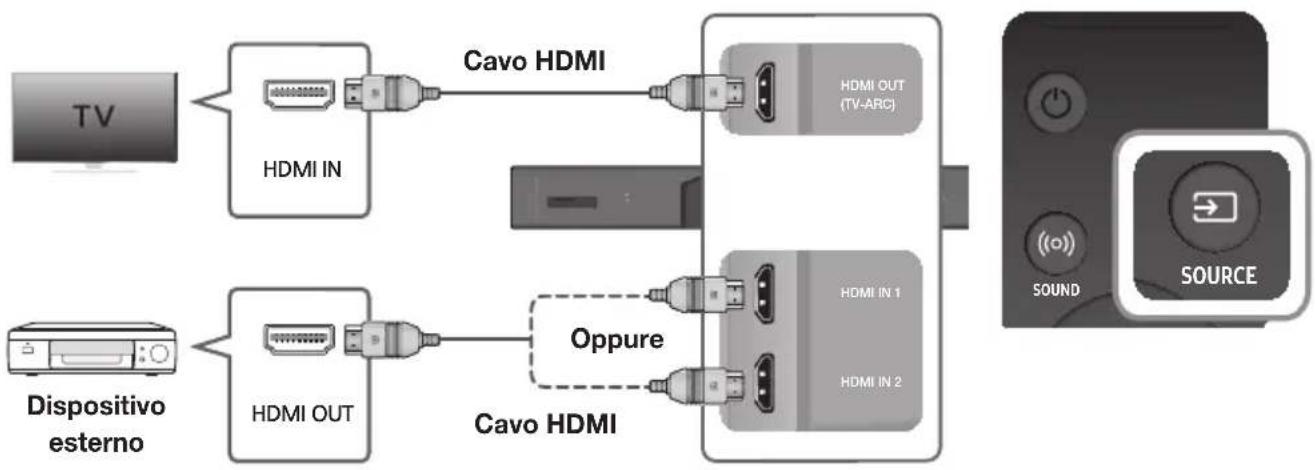

1. Collegare un cavo HDMI tra il connettore HDMI OUT (TV-ARC) sulla parte posteriore del prodotto e il connettore

2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il

modo D.IN. ● HDMI è un'interfaccia che consente la trasmissione di dati audio e video digitali usando un solo connettore. ● Se la TV è dotata di porta ARC, collegare il cavo HDMI alla porta HDMI IN (ARC). ● Si raccomanda di utilizzare un cavo HDMI senza anima in ferrite se possibile. Se si utilizza un cavo HDMI con anima in ferrite, il diametro deve essere inferiore a 14 mm. ● Anynet+ deve essere attivato. ● Questa funzione non è disponibile se il cavo HDMI non supporta ARC.23 ITA COLLEGAMENTI COLLEGAMENTO A UNA TV UTILIZZANDO UN CAVO OTTICO DIGITALE Wi-Fi SETUP SPK ADD AUX IN

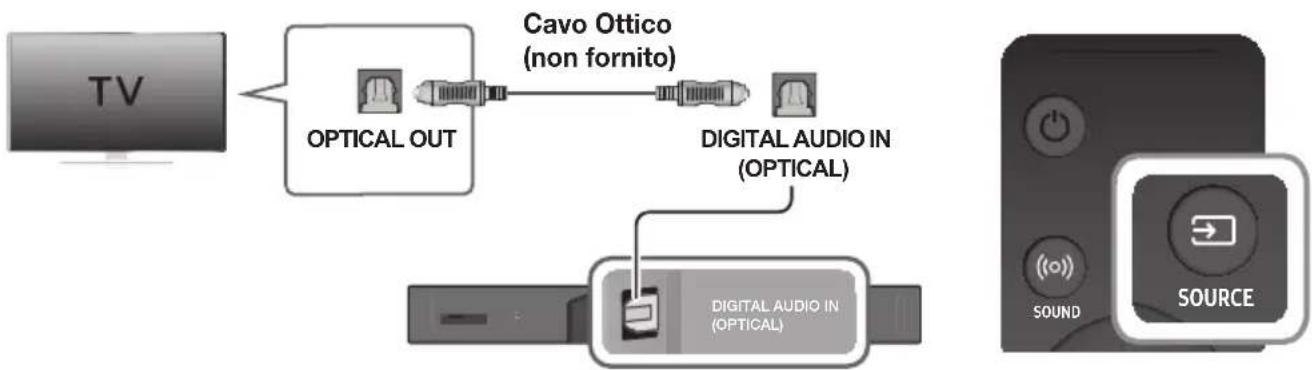

Cavo Ottico (non fornito) SOUNDSOURCE SOUNDSOURCE

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) (Audio) della Soundbar alla presa jack OPTICAL OUT della

TV con un cavo ottico digitale (non fornito in dotazione).

2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo

D.IN. + Auto Power Link Se l'unità principale è stata collegata a una TV con un cavo ottico digitale, attivare la funzione di accensione automatica affinché la Soundbar si accenda automaticamente quando si accende la TV.

1. Collegare la Soundbar e una TV con un cavo ottico digitale (non fornito in dotazione).

2. Premere il tasto sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare

3. Premere il tasto Sinistro sul telecomando per 5 secondi per attivare o disattivare Auto Power Link.

● Per impostazione predefinita, Auto Power Link è impostato su ON. ● A seconda del dispositivo collegato, la funzione Auto Power Link potrebbe non essere attiva. ● Questa funzione è disponibile solamente nel modo D.IN.2524 COLLEGAMENTI

COLLEGAMENTO A DISPOSITIVI

ESTERNI HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD, lettori Blu-ray, set-top box e altro. Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore, pari a quella creata in origine nella sorgente digitale. COLLEGAMENTO DEI DISPOSITIVI PER L’UTILIZZO DI DOLBY ATMOS® Questo prodotto supporta Dolby Atmos®. ● Importante: Dolby Atmos® è disponibile solo nel modo HDMI. Wi-Fi SETUP SPK ADD AUX IN

1. Collegare un cavo HDMI dalla presa jack HDMI IN 1 o HDMI IN 2 situate sul retro del prodotto alla presa jack

HDMI OUT situata sul proprio dispositivo digitale.

2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare HDMI1 o

3. Il modo HDMI selezionato è visualizzato sul pannello display della Soundbar e l’audio viene riprodotto.

● Quando è attivo Dolby Atmos®, il LED Blu sul bordo destro della Soundbar si accende e rimane acceso.25 ITA COLLEGAMENTI

4. Configurazione di Dolby Atmos® su lettore BD o altro dispositivo.

• Controllare le opzioni di uscita audio utilizzando il menu delle impostazioni sulla sul lettore BD o su un altro dispositivo.

• Assicurarsi che sia stato selezionato "Nessuna codifica" in relazione a bitstream nelle opzioni di uscita audio. Ad esempio, su un Lettore Samsung: Menu Home Impostazioni Suono Uscita digitale: selezionare Bitstream (non elaborato).

• Se le opzioni di Uscita Audio comprendono l’Audio secondario, assicurarsi che sia impostato su spento. ● Dolby Atmos® funziona solamente nel modo HDMI. Non è compatibile con altre sorgenti di ingresso. ● Dolby Atmos® funziona solamente su canali 5.1.4. ● Assicurarsi che il contenuto supporti il Dolby Atmos®. CAVO HDMI Wi-Fi SETUP SPK ADD AUX IN

1. Collegare un cavo HDMI dalla presa jack HDMI IN 1 o HDMI IN 2 situate sul retro del prodotto alla presa jack

HDMI OUT situata sul proprio dispositivo digitale.

2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare HDMI1 o

3. Il modo HDMI selezionato è visualizzato sul pannello display della Soundbar e l’audio viene riprodotto.2726

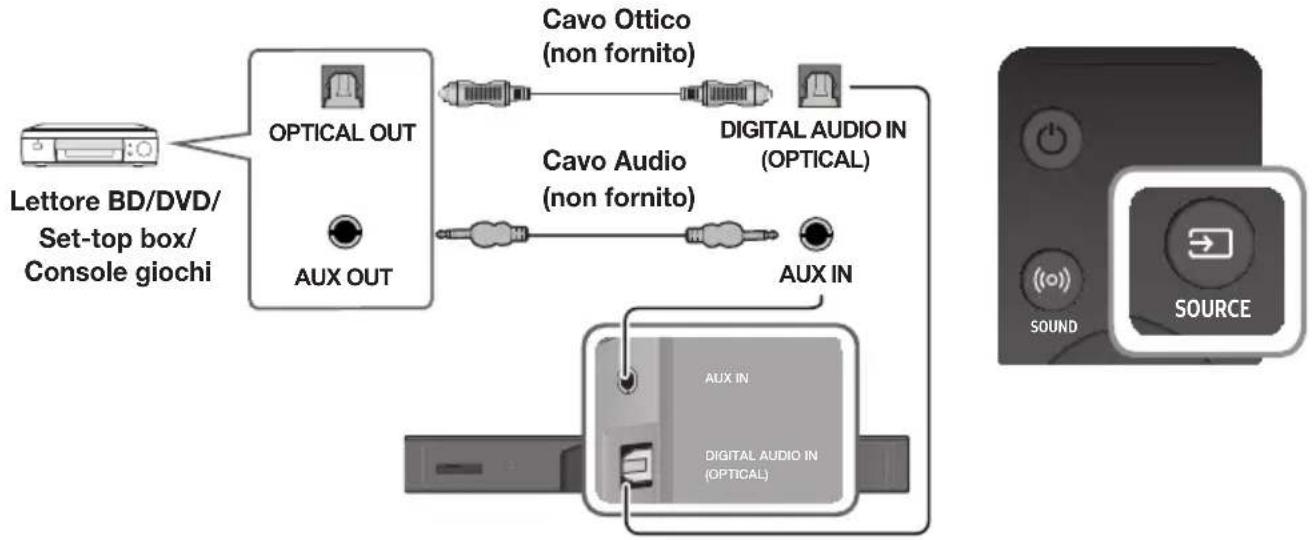

Questa unità è provvista di una presa jack di ingresso ottico digitale e una presa jack di ingresso audio analogico (AUX), offrendo quindi due possibili modalità di collegamento a dispositivi esterni. Wi-Fi SETUP SPK ADD AUX IN

1. Collegare l’AUX IN (Audio) dell’unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un

2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo

1. Collegare il DIGITAL AUDIO IN (OPTICAL) (Audio) dell’unità principale alla presa jack OPTICAL OUT del

dispositivo sorgente utilizzando un cavo ottico digitale.

2. Premere il tasto sul lato destro della Soundbar o il tasto SOURCE sul telecomando per selezionare il modo

Premere il tasto sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare il modo desiderato.Estremità destra della Soundbar SOUNDSOURCE SOUNDSOURCE Modo di ingresso VisualizzazioneIngresso ottico digitaleIngresso ARC (HDMI OUT) D.IN Ingresso AUX AUX Ingresso HDMI HDMI1, HDMI2Modo BLUETOOTH

L'unità si spegne automaticamente nei seguenti casi: ● Modo D.IN / BT - In assenza di segnale audio per 5 minuti. ● Modo HDMI1 / HDMI2 - In assenza di segnale audio per 15 minuti. ● Modo AUX - Se il cavo Aux non è collegato per 5 minuti. - Se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato. (La funzione Auto Power Down può essere disattivata soltanto in quel caso.)Per disattivare la funzione Auto Power Down, in modalità AUX tenere premuto il pulsante per 5 secondi. Sul display viene visualizzato ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN. funzioni2928 FUNZIONI BLUETOOTH È possibile collegare un dispositivo Bluetooth a una Soundbar e riprodurre la musica con audio stereo, il tutto senza l'ingombro dei fili.

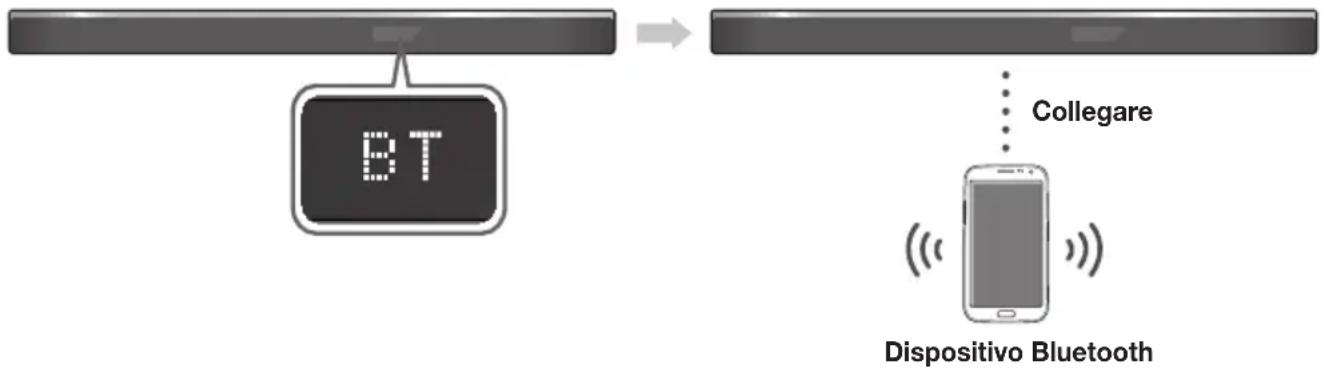

PER COLLEGARE L'SOUNDBAR A UN DISPOSITIVO

BLUETOOTH Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth. Dispositivo Bluetooth Collegare

1. Premere il tasto sul lato destro dell’unità principale o il tasto SOURCE sul telecomando per selezionare il

• Verrà visualizzato BT READY o BT PAIRING sul display anteriore della Soundbar.

2. Selezionare il menu Bluetooth sul dispositivo Bluetooth da collegare. (Vedere il manuale utente del dispositivo

3. Selezionare "[AV] Samsung Soundbar Kxxx" dall'elenco.

• Quando il Soundbar è collegato al dispositivo, sul display frontale viene visualizzato [Nome del dispositivo Bluetooth]

• Il nome del dispositivo può essere visualizzato soltanto in inglese. Se il nome non è in inglese viene visualizzato un underscore " _ ".

• Se il dispositivo Bluetooth non è riuscito ad effettuare l'associazione con la Soundbar, eliminare la "[AV] Samsung Soundbar Kxxx" trovata dal dispositivo Bluetooth, cambiare il modo in BT PAIRING tenendo premuto il tasto sul lato destro dell'unità principale o il tasto SOURCE sul telecomando, quindi lasciare che il dispositivo Bluetooth cerchi di nuovo la Soundbar.

4. Riprodurre la musica sul dispositivo collegato.

• È possibile ascoltare la musica riprodotta sul dispositivo Bluetooth collegato attraverso il sistema Soundbar.

• Nel modo BT, le funzioni Riproduzione / Pausa / Avanti / Indietro non sono disponibili. Queste funzioni sono tuttavia disponibili nei dispositivi Bluetooth che supportano AVRCP. ● Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>. ● È possibile collegare un solo dispositivo Bluetooth per volta. ● La connessione Bluetooth viene terminata quando il Soundbar viene disattivato.

È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione correttamente nei seguenti casi: - In presenza di un forte campo elettrico attorno all'Soundbar.

Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar. - Se il dispositivo Bluetooth è spento, non è presente o è difettoso. ● Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze elettriche.29 ITA FUNZIONI ● Il Soundbar supporta i dati SBC (44,1kHz, 48kHz). ● Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV). ● Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free). ● Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Kxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo BT. - Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta). ● Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza BT PAIRING.

PER SCOLLEGARE IL DISPOSITIVO BLUETOOTH DAL

L'SOUNDBAR È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth. ● L'Soundbar viene scollegato. ● Quando l'Soundbar è scollegato dal dispositivo Bluetooth, l'Soundbar visualizza BT DISCONNECTED sul display frontale.

PER SCOLLEGARE L'SOUNDBAR DAL DISPOSITIVO

BLUETOOTH Premere il tasto SOURCE sul telecomando o il tasto sul lato destro del prodotto per passare da BT a un altro modo o spegnere la Soundbar. ● Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth) ● In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 10 m. ● L'Soundbar si spegne automaticamente dopo 5 minuti in modo Ready. + Ulteriori informazioni sul Bluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio. ● Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: - Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar. - È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio. - È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless. ● Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata. ● Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe. ● In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente. ● Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato. ● Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.3130 FUNZIONI

UTILIZZO DELL’APP MULTIROOM

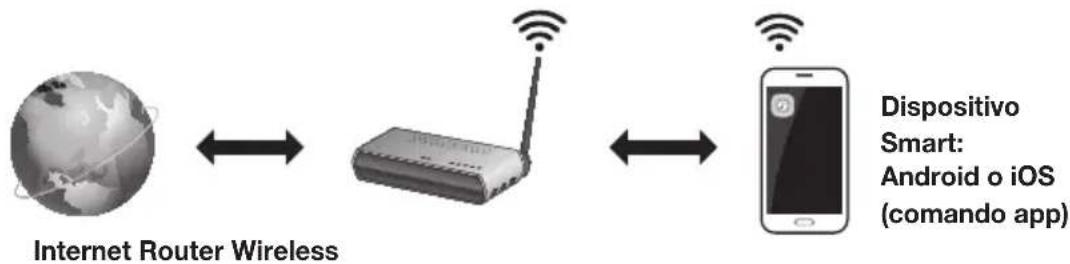

L’app Samsung Multiroom consente di connettere la Soundbar a un dispositivo smart, alla rete e a Internet. Una volta connessa la Soundbar a un dispositivo smart su cui è installata l’app Multiroom, è anche possibile connettere tra loro la Soundbar e diversi dispositivi Samsung Multiroom mediante rete wireless, utilizzando questi ultimi per riprodurre audio.

2. Il router wireless deve essere collegato a Internet.

3. Il dispositivo smart deve essere collegato al router tramite una connessione Wi-Fi.

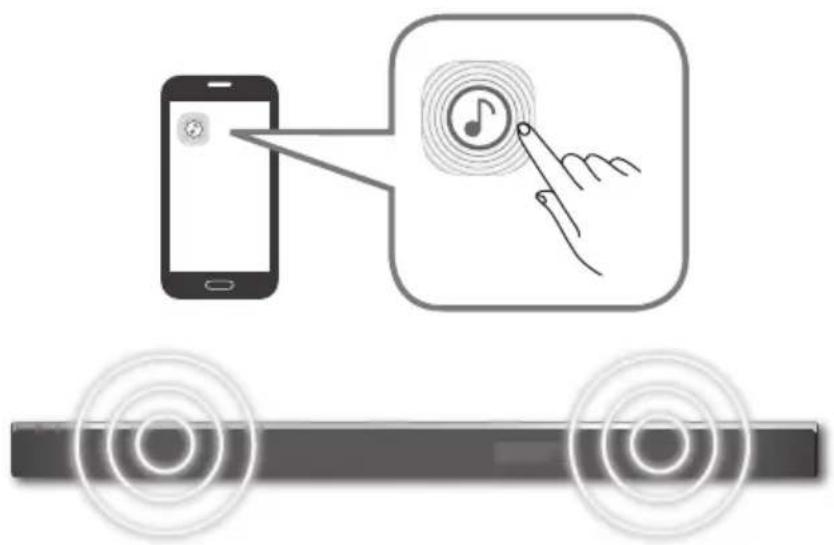

INSTALLAZIONE DELL'APP SAMSUNG MULTIROOM

Per utilizzare la Soundbar con l’app Samsung Multiroom, è necessario scaricare e installare l’app Samsung Multiroom sul proprio dispositivo smart. L’app può essere scaricata da Google Play o dall’App Store. Una volta installata l’app Samsung Multiroom, è possibile riprodurre sulla Soundbar la musica memorizzata nel dispositivo smart, presente in altri dispositivi connessi, fornita da altri content provider o trasmessa in streaming da stazioni radio via Internet + Android o iOS Scaricare l'app Samsung Multiroom da Google Play o dall'App Store del dispositivo smart.

Sul dispositivo smart, selezionare l'app Samsung Multiroom. Seguire le indicazioni sulla schermata del dispositivo smart. Con l'app Samsung Multiroom si possono utilizzare le seguenti funzioni. - È possibile ascoltare i file musicali salvati sul telefono cellulare, varie sorgenti musicali e la radio Internet. Musica sul telefono cellulare Radio Internet Servizio musicale [AV] Samsung Soundbar Kxxx3332 FUNZIONI

UTILIZZO DELLA FUNZIONE NETWORK

STANDBY ON La funzione Network Standby On diventa disponibile se tra il dispositivo smart e la Soundbar è stata stabilita correttamente la connessione wireless. Questa funzione attiva automaticamente la Soundbar quando un dispositivo smart tenta di collegarsi alla Soundbar via Bluetooth o via Wi-Fi. Se la Soundbar era stata accesa attraverso una connessione Bluetooth, il suo modo di ingresso viene impostato automaticamente su BT. Per accendere la Soundbar tramite Wi-Fi, è necessario aver installato l’app Samsung Multiroom sul proprio dispositivo smart.

1. Collegare il dispositivo smart alla Soundbar.

2. Attivare la funzione Network Standby On premendo il tasto LEVEL sulla Soundbar remota per più di 5 secondi.

È possibile disattivare la funzione premendo di nuovo il tasto LEVEL per più di 5 secondi. ● La funzione Network Standby On è disponibile solamente se la Soundbar rientra nell’elenco dei dispositivi associati al dispositivo smart. (È necessario che il dispositivo mobile e la Soundbar siano stati precedentemente associati almeno una volta.) ● La Soundbar appare nell'elenco dei dispositivi cercati del dispositivo smart solo se la Soundbar visualizza [BT READY] o [WiFi READY]. ● Se la funzione Network Standby On non funziona - La funzione Network Standby On è impostata su Non attiva. Impostarla su ATTIVA. ● La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Accendere la Soundbar e ripetere la connessione.33 ITA FUNZIONI

È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema Soundbar.Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB contenente l'aggiornamento del firmware alla porta USB della Soundbar.Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sul dispositivo USB e utilizzati uno alla volta per aggiornare il firmware. Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il sito Samsung.com o contattare il call center Samsung. + Procedura per l’aggiornamento

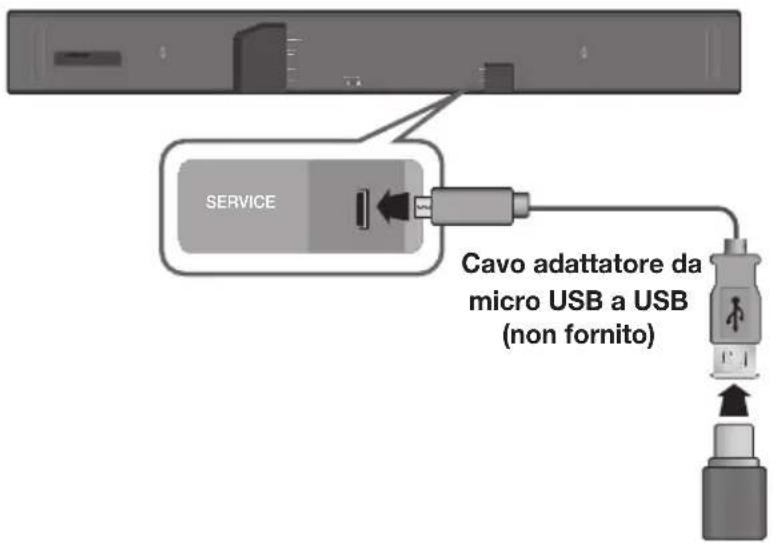

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipo B)

da un lato e di un jack standard 2.0 USB femmina (tipo A) dall’altro lato alla presa jack micro USB della Soundbar. ● Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l’acquisto, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

2. Attenersi ai seguenti passaggi per scaricare il software del prodotto:

Accedere al sito Web Samsung all'indirizzo (samsung.com/sec) cercare il nome del modello - selezionare l'opzione di assistenza clienti (il nome dell'opzione è soggetto a modifica)

3. Salvare il software scaricato in una pennetta USB e selezionare "Estrai nel nome cartella" per decomprimere la

4. Spegnere la Soundbar e collegare la pennetta USB contenente l'aggiornamento software alla porta femmina

dell'adattatore USB micro.

5. Accendere la Soundbar. Entro 3 minuti, viene visualizzato UPDATE e l'aggiornamento inizia.

6. Una volta completato l’aggiornamento, la Soundbar si spegne e si accende di nuovo.

● Se la sorgente di ingresso è stata modificata dopo un aggiornamento o una riconnessione del cavo di alimentazione, modificare la sorgente di ingresso in TV o nella sorgente desiderata.3534 FUNZIONI + Se UPDATE non è stato visualizzato

1. Spegnere la Soundbar e collegare il dispositivo di memorizzazione USB che contiene i file di aggiornamento alla

porta USB della Soundbar.

2. Scollegare il cavo di alimentazione, ricollegarlo e accendere la Soundbar.

● Inserire un dispositivo USB contenente l'aggiornamento del firmware nella porta USB dell'unità principale. ● L'aggiornamento del firmware potrebbe non funzionare correttamente se i file audio supportati dalla Soundbar sono memorizzati nel dispositivo di memorizzazione USB. ● Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware. ● Dopo il completamento dell'aggiornamento, viene inizializzata la configurazione utente nella Soundbar. Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo l'aggiornamento. Tenere presente che l'aggiornamento del firmware ripristina anche la connessione del subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, vedere a pagina 19. Se l'aggiornamento software non riesce, accertarsi che la pennetta USB non sia difettosa. ● Gli utenti con sistema operativo Mac devono utilizzare MS-DOS (FAT) come formato USB. ● A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati. AGGIORNAMENTO AUTOMATICO Anche quando la Soundbar è spenta, la Soundbar controlla automaticamente l'ultima versione del software e continua l'aggiornamento se era collegata a Internet. ● La Soundbar è configurata per eseguire l'aggiornamento automatico per impostazione predefinita. ● Per utilizzare la funzione di aggiornamento automatico, la Soundbar deve essere collegata a Internet. ● La connessione Wi-Fi alla Soundbar verrà terminata se il suo cavo di alimentazione è stato scollegato o se l'alimentazione è stata interrotta. Se l’alimentazione è interrotta, accendere la Soundbar e ricollegarla.35 ITA

Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito. L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa? ¼ Collegare la spina alla presa. Una funzione non si attiva quando viene premuto il tasto.

• Nell'aria è presente elettricità statica? ¼ Scollegare e ricollegare la spina. L’audio non viene riprodotto.

• La funzione di disattivazione dell'audio è attivata?

• Il volume è regolato sul minimo? ¼ Premere il tasto VOL per annullare l'operazione. ¼ Regolare il volume. Il telecomando non funziona.

• Le batterie sono scariche?

• La distanza tra il telecomando e l'unità principale è troppo elevata? ¼ Sostituire le batterie. ¼ Avvicinarsi all'unità. Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

• Il subwoofer potrebbe non essere collegato al corpo principale del prodotto. ¼ Tentare di collegare di nuovo il subwoofer. (Vedere a pagina 19) Il subwoofer emette un ronzio e vibra in modo evidente.

• Tentare di regolare la vibrazione del subwoofer. ¼ Premere il tasto WOOFER sul telecomando verso l’alto o verso il basso per regolarne il valore (tra -12, -6 ~ +6). Risoluzione dei problemi3736 APPENDICE SPECIFICHE GENERALE Peso Unità principale della Soundbar 6,7 kg Subwoofer (PS-KW1-2) 9,6 kg Diffusore surround (PS-KS2-1 (S), PS-KS2-2 (D)) 2,0 kg Dimensioni (L x A x P) Unità principale della Soundbar 1210,2 x 81,7 x 131,4 mm Subwoofer (PS-KW1-2) 203,9 x 399,0 x 414,3 mm Diffusore surround (PS-KS2-1 (S), PS-KS2-2 (D)) 120,2 × 210,9 × 141,0 mm Temperatura di esercizio +5 °C e +35 °C Umidità di esercizio 10 % e 75 % HDMI Video 1080p,1080i, 720p, 576p, 480p 2160p@24/25/30Hz 4:4:4 2160p@60/50Hz 4:2:0 AMPLIFICA TORE Potenza di uscita nominale Unità principale della Soundbar 18W x 11, 4 OHM, THD≦10% Subwoofer (PS-KW1-2)

162W, 3 OHM, THD≦10%

Diffusore surround (PS-KS2-1 (S), PS-KS2-2 (D)) 35W x 4, 4 OHM, THD≦10% Formati di riproduzione supportati LPCM 2ch, Dolby Digital, Dolby Atmos (True HD/Digital Plus), DTS Potenza in uscita del dispositivo wireless Potenza max. trasmettitore BT 100 mW a 2,4 GHz - 2,4835 GHz Potenza max. trasmettitore Wi-Fi 100 mW a 2,4 GHz

• Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso.

• Specifica nominale - Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. - Peso e dimensioni sono approssimativi. - Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Parte inferiore dell'unità principale) a Attenzione : Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet. Consumo di energia totale in standby (W) (Tutte le porte di rete sono in condizione “ON”) 5,8W Wi-Fi/Ethernet Metodo di disattivazione della porta Premere il tasto Wi-Fi SETUP sul prodotto per 30 secondi per acceso/spento Wi-Fi/Ethernet. Bluetooth Metodo di disattivazione della porta Premere il tasto SPK ADD sul prodotto per 30 secondi per acceso/spento Bluetooth. appendice37 ITA APPENDICE a Avviso di licenza Open Source - Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com a Licenza - Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party-licenses. - Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE. La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.Contatta SAMSUNG WORLD WIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. [Corretto smaltimento delle batterie del prodotto] (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/ © 2016 Samsung Electronics Co., Ltd. Tutti i diritti riservati. Country Contact Centre
